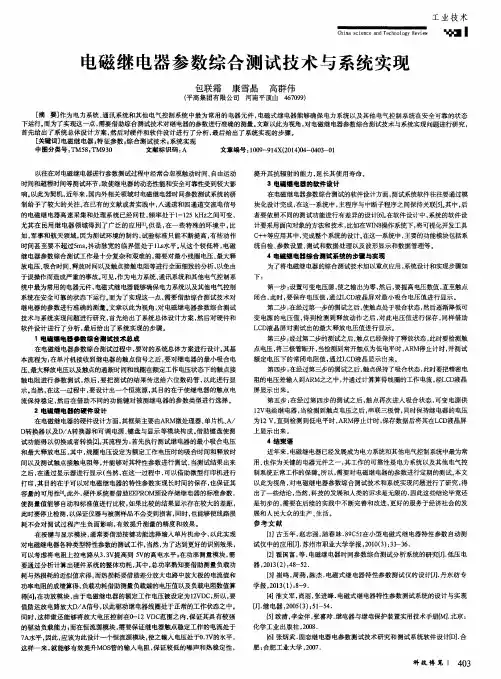

电磁继电器参数综合测试技术与系统实现　

包联霜康雪晶　高群伟　

（平高集团有限公司河南平顶山４６７０９９）　工业技术　

●ｌ　

［摘要］作为电力系统、通讯系统和其他电气控制系统中最为常用的电器元件，电磁式继电器能够确保电力系统以及其他电气控制系统在安全可靠的状态　下运行。而为了实现这一点，需要借助综合测试技术对继电器的参数进行准确的测量。文章以此为视角，对电磁继电器参数综合测试技术与系统实现问题进行研究，　首先给出了系统总体设计方案，然后对硬件和软件设计进行了分析，最后给出了系统实现的步骤。　［关键词］电磁继电器，特征参数，综合测试技术，系统实现　中图分类号：ＴＭ５８ＩＴＭ９３０　文献标识码：Ａ　文章编号：１００９—９１４Ｘ（２０１４）０４—０４０３一Ｏ１　

以往在对电磁继电器进行参数测试过程中经常会忽视触动时间、自由运动　时间和超程时间等测试环节，致使继电器的动态性能和安全可靠性受到较大影　

响。以此为契机，近年来，国内外相关领域对电磁继电器时Ｉ司参数测试系统的研　

制给予了较大的关注。在已有的文献或者实践中，八通道和四通道交流电信号　

的电磁继电器高速采集和处理系统已经问世，频率处于１－１２５　ｋＨｚ之间可变，　

尤其在民用继电器领域得到了广泛的应用［１］。但是，在一些特殊的环境中，比　

如，军事和航天领域，因为测试环境的制约，试验标准只能不断提高，有些动作　时间甚至要不超过５ｍｓ，抖动脉宽的临界值处于１Ｌｓ水平。从这个较低将，电磁　

继电器参数综合测试工作是十分复杂和艰难的，需要对最小线圈电压、最大释　

放电压、吸合时间、释放时间以及触点接触电阻等进行全面细致的分析，以免由　

于误操作而造成严重的事故。可见，作为电力系统、通讯系统和其他电气控制系　统中最为常用的电器元件，电磁式继电器能够确保电力系统以及其他电气控制　

系统在安全可靠的状态下运行。而为了实现这一点，需要借助综合测试技术对　

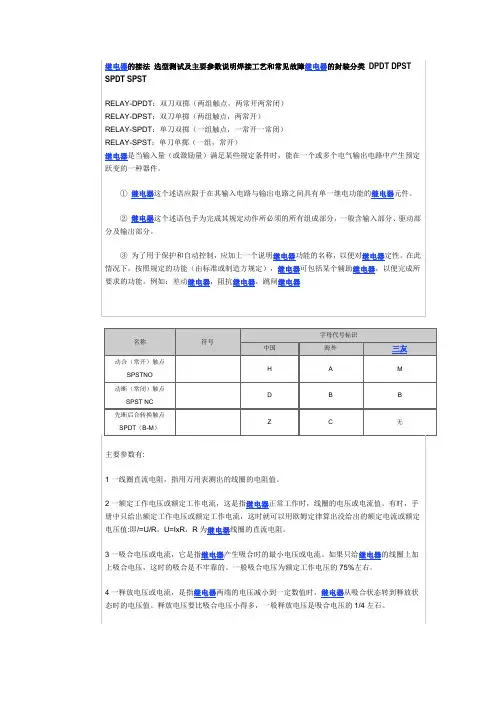

继电器的接法 选型测试及主要参数说明焊接工艺和常见故障继电器的封装分类 DPDT DPST

SPDT SPST

RELAY-DPDT：双刀双掷（两组触点，两常开两常闭）

RELAY-DPST：双刀单掷（两组触点，两常开）

RELAY-SPDT：单刀双掷（一组触点，一常开一常闭）

RELAY-SPST：单刀单掷（一组，常开）

继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。

① 继电器这个述语应限于在其输入电路与输出电路之间具有单一继电功能的继电器元件。

② 继电器这个述语包手为完成其规定动作所必须的所有组成部分，一般含输入部分、驱动部分及输出部分。

③ 为了用于保护和自动控制，应加上一个说明继电器功能的名称，以便对继电器定性。在此情况下，按照规定的功能（由标准或制造方规定），继电器可包括某个辅助继电器，以便完成所要求的功能。例如：差动继电器，阻抗继电器，跳闸继电器

名称 符号 字母代号标识

中国 海外 三友动合（常开）触点

SPSTNO H A M

动断（常闭）触点

SPST NC D B B

先断后合转换触点

SPDT（B-M） Z C 无

主要参数有:

1一线圈直流电阻，指用万用表测出的线圈的电阻值。

2一额定工作电压或额定工作电流，这是指继电器正常工作时，线圈的电压或电流值。有时，手册中只给出额定工作电压或额定工作电流，这时就可以用欧姆定律算出没给出的额定电流或额定电压值:即/=U/R，U=IxR，R为继电器线圈的直流电阻。

3一吸合电压或电流，它是指继电器产生吸合时的最小电压或电流。如果只给继电器的线圈上加上吸合电压，这时的吸合是不牢靠的。一般吸合电压为额定工作电压的75%左右。

4一释放电压或电流，是指继电器两端的电压减小到一定数值时，继电器从吸合状态转到释放状态时的电压值。释放电压要比吸合电压小得多，一般释放电压是吸合电压的1/4左石。 5一触点负载，是指继电器的触点在切换时能承受的电压和电流值。

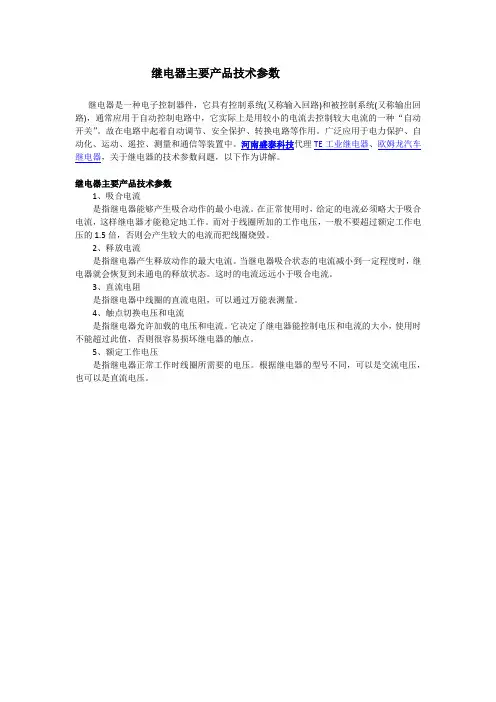

继电器主要产品技术参数

继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。河南盛泰科技代理TE工业继电器、欧姆龙汽车继电器，关于继电器的技术参数问题，以下作为讲解。

继电器主要产品技术参数

1、吸合电流

是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

2、释放电流

是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

3、直流电阻

是指继电器中线圈的直流电阻，可以通过万能表测量。

4、触点切换电压和电流

是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

5、额定工作电压

是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。

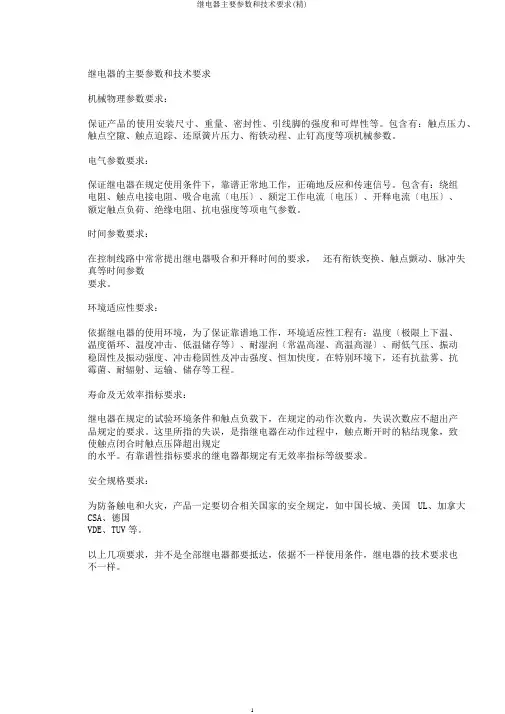

继电器主要参数和技术要求(精)

1

继电器的主要参数和技术要求

机械物理参数要求：

保证产品的使用安装尺寸、重量、密封性、引线脚的强度和可焊性等。包含有：触点压力、触点空隙、触点追踪、还原簧片压力、衔铁动程、止钉高度等项机械参数。

电气参数要求：

保证继电器在规定使用条件下，靠谱正常地工作，正确地反应和传速信号。包含有：绕组电阻、触点电接电阻、吸合电流〔电压〕、额定工作电流〔电压〕、开释电流〔电压〕、额定触点负荷、绝缘电阻、抗电强度等项电气参数。

时间参数要求：

在控制线路中常常提出继电器吸合和开释时间的要求， 还有衔铁变换、触点颤动、脉冲失真等时间参数

要求。

环境适应性要求：

依据继电器的使用环境，为了保证靠谱地工作，环境适应性工程有：温度〔极限上下温、温度循环、温度冲击、低温储存等〕、耐湿润〔常温高湿、高温高湿〕、耐低气压、振动稳固性及振动强度、冲击稳固性及冲击强度、恒加快度。在特别环境下，还有抗盐雾、抗霉菌、耐辐射、运输、储存等工程。

寿命及无效率指标要求：

继电器在规定的试验环境条件和触点负载下，在规定的动作次数内，失误次数应不超出产品规定的要求。这里所指的失误，是指继电器在动作过程中，触点断开时的粘结现象，致使触点闭合时触点压降超出规定

的水平。有靠谱性指标要求的继电器都规定有无效率指标等级要求。

安全规格要求：

为防备触电和火灾，产品一定要切合相关国家的安全规定，如中国长城、美国 UL、加拿大CSA、德国

VDE、TUV等。

以上几项要求，并不是全部继电器都要抵达，依据不一样使用条件，继电器的技术要求也不一样。
