数码管 动态显示原理

数码管的动态显示原理是通过快速地切换数字的显示段来实现连续的数字显示。数码管通常由7个显示段构成，分别代表数字0-9的不同显示形式。这些段也被称为a、b、c、d、e、f和g段。

在动态显示过程中，每个数字被逐个切换显示的时间非常短，通常为几毫秒。这个时间非常短，以至于人眼无法察觉数字的切换。因此，当多个数码管以高速切换显示数字时，人眼会感觉到所有数码管上的数字同时显示。

要实现动态显示，需要使用一个计数器来控制切换显示的时间。这个计数器通常是一个定时器，它会以一定的频率触发中断，每次中断时触发一次显示切换。通过不断增加计数值，可以控制不同数字的显示时间。

为了显示一个多位数，需要使用多个数码管并连接到控制器上。控制器会根据待显示的数字，将适当的段信号发送到对应的数码管上。通过在不同的数码管上切换显示，就可以实现多位数的动态显示。

动态显示的基本原理如下：

1. 设置初始的数码管选择位，使其对应第一个数码管。

2. 将第一个数码管对应的段信号置为显示的数字。

3. 延时一段时间，使人眼无法察觉到数字的切换。

4. 将第一个数码管的段信号置为低电平（或不显示的状态）。

5. 设置下一个数码管的选择位，使其对应下一个数码管。 6. 重复2-5步骤，直至所有数码管都完成一轮显示。

7. 返回第一步，重复整个过程，以实现连续的动态显示。

通过以上步骤的循环，不断切换显示的数字会给人一种连续而平滑的显示效果。这就是数码管动态显示的基本原理。

合集下载

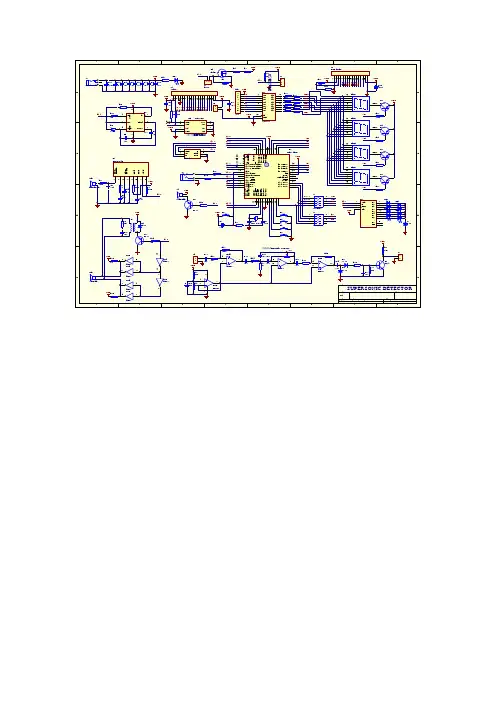

数码管动态显示程序
