纳米羟基磷灰石应用及合成方法
- 格式:docx
- 大小:44.69 KB
- 文档页数:10
纳米羟基磷灰石应用及合成方法
潘亚妮;付亚国
【摘 要】The construction and characteristics of hydroxyapatite were
introduced.The application progress of hydroxyapatite was summarized
from sclerous tissues repairing materials,drug carrier and antineoplastic
activity.The main synthetic methods,such as dry synthesis,microemulsion
method,precipitation method,sol-gel method,ultrasonic
synthesis,hydrolysis,self-combustion method,and hydrothermal
method,and research status were summarized.%介绍了羟基磷灰石的结构及特性;分别从硬组织修复材料、药物载体及抗肿瘤活性等三方面综述了纳米羟基磷灰石的应用研究进展;总结了目前纳米HA的主要合成方法,如干法合成、微乳液法、沉淀法、溶胶-凝胶法、超声波合成法、水解法、自燃烧法、水热法等及其研究现状。
【期刊名称】《广州化工》
【年(卷),期】2012(040)024
【总页数】3页(P13-15)
【关键词】纳米羟基磷灰;应用;合成方法
【作 者】潘亚妮;付亚国
【作者单位】健雄职业技术学院生物与化学工程系,江苏太仓215411;中化太仓环保有限公司,江苏太仓215433 【正文语种】中 文
【中图分类】R318.08

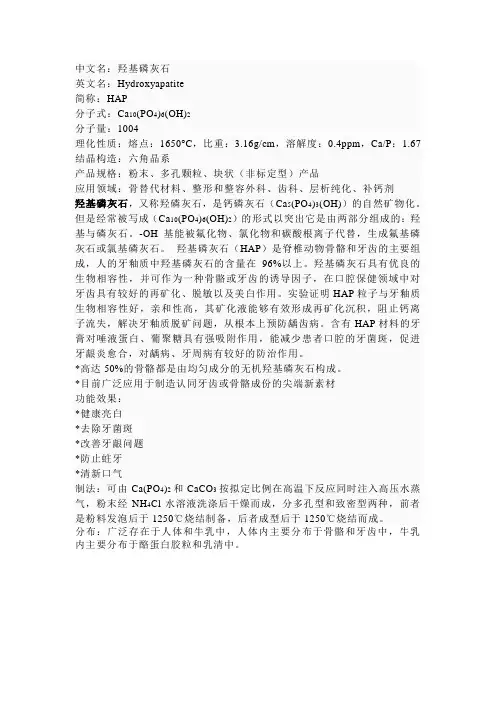

羟基磷灰石 (hydroxyapatite,简称HA),又称羟磷灰石,分子式为Ca5(PO4)3(OH),但是经常被写成Ca10(PO4)6(OH)2的形式以突出它的结构特征:晶胞是由两分子组成的。性脆,折射率为1.64~1.65,线形热膨胀系数为13.3×10-6K-1,微溶于水,密度3.16 g/cm3,呈弱碱性 (pH=7~9),理论Ca/P值为1.67,电镜显示骨中HA呈小片状 (1.5~3.5 nm)×(5.01~10.0
nm)×(40.0~50.0 nm)。易溶于酸,难溶于碱。在空间结构上,它常以六方晶系
(Hexagonal P63/m:a=b=9.4302(5),c=6.8911(2),γ=120℃)的形式存在,其中钙和氢氧根离子围成的柱状体形成了一个平行c轴的螺旋六重对称性通道。在这些通道中,离子替代很容易发生,这也是为什么天然存在的磷灰石常被其他离子高度替代的原因。其分子中的Ca2+容易被Cd2+、Hg2+等有害金属离子和Sr2+、Ba2+、Pd2+等重金属离子交换,还可与含有羧基的氨基酸、蛋白质、有机酸等发生交换反应,同时,HA中的部分可被取代。HA广泛存在于动物的骨和牙齿中,也存在于人体的一些病态组织 (如唾液结石、脑结石、尿道结石、扁桃体结石、结节结石)中。存在于自然骨中的磷灰石称为骨磷灰石。骨磷灰石是一种晶体结构不完善的羟基磷灰石。同时,由于离子替代的原因,骨磷灰石中的磷灰石结合少量的碳酸根、钠、镁等离子[1]。羟基磷灰石的研究历史很长,日本学者HidekiAoki在1972年成功合成HA。
1 纳米HA的应用研究
目前,对纳米羟基磷灰石的应用研究,主要集中在以下几个方面,即硬组织修复材料、药物载体及抗肿瘤活性等。下面介绍其主要的应用研究。 1.1 硬组织修复材料
纳米HA-高分子复合材料通过对天然硬组织的模仿,解决了常规HA生物陶瓷脆性大、抗弯强度低、在生理环境下抗疲劳性不好等临床应用中遇到的问题,因此在硬组织修复领域有着广阔的应用前景。崔福斋等[2]将采用仿生沉淀法制得的纳米HA/胶原骨修复材料植入新西兰大耳白兔骨髓腔中发现,植入体的界面层可发生溶解-沉积的动态快速更新过程,巨噬细胞可在种植体表面或深入种植体内通过吞噬和胞外降解吸收种植体材料,种植体表面及内部被吸收后伴随有新骨的沉积,种植体与骨组织可形成化学键合。Itoh[3]通过动物实验研究了载有骨形态发生蛋白(rhBMP)-2的纳米 HA/胶原复合材料的性能,结果表明,载有rhBMP的HA/胶原复合材料具有较高的骨诱导性,加速骨重塑过程,将其植入承重部位,能够有效缩短骨整合时间。为了提高HA生物材料的强度和韧性,从20世纪80年代开始国内外许多学者从磷灰石分子结构及仿生学等角度出发,以人工合成的磷灰石为基础,采用离子置换法或有机、无机材料掺杂、复合等方法,改进材料的物理机械性能,以期得到力学性能与骨匹配,兼有生物活性的骨修复或骨替代HA复合材料。
1.2 药物载体
Aoki等[4]将羟基磷灰石纳米微晶用作药物载体,对其吸附和释放药物的性能进行了细致的研究。体外动物细胞培养实验证明,粒子大小为40 nm×15 nm×10
nm的纳米羟基磷灰石溶液对阿霉素的最大吸附量为0.2~1 mg;阿霉素和阿霉素-羟基磷灰石对癌细胞均有抑制作用,但阿霉素-羟基磷灰石的抑制作用明显长于阿霉素。Ijntema K等[5]采用共沉淀法将蛋白类药物BSA包裹于纳米HA晶粒中获得了具有缓释功能的药物释放体系。体外缓释实验结果表明,药物的释放速率由HA的溶解过程控制。
1.3 抗肿瘤活性 Aoki等[4]采用体外细胞培养的方法研究发现纳米羟基磷灰石对正常细胞增殖基本无影响。Aoki等[6]将纳米羟基磷灰石微晶作为抗癌药物的载体,在进行体外细胞培养的实验中发现,用作空白对照的羟基磷灰石对Ca-9癌细胞的增殖也有明显的抑制。同时还发现,羟基磷灰石对癌细胞增殖的抑制效应需要一定的时间才可以表现出来,培养液的pH值发生变化,大量纳米HA进入细胞内部,引起细胞空胞变形,导致细胞大量死亡。大量的研究表明,人体骨磷灰石的结构长约40~60 nm,宽约20 nm,主要基本单元是针状和柱状的磷灰石晶体,它们或定向和卷排列,或相互缠结,构成多种织构。不同的织构形成了骨在纳米尺寸上的功能单元,如束状结构和团聚结构适于承受高强度,而卷曲和疏状交织结构具有很好的韧性,并有利于营养物质的传递。因此近年来人们逐渐认识到许多材料细化到纳米量级性能可能发生突变,包括某些机械性能,并做了大量研究。Wang等[7]发现
HA颗粒越小,骨植入体的扭转模量、拉伸模量和拉伸强度就越高,疲劳抗力也相应提高。所以,合成纳米级HA将有利于骨植入体的力学性能,并有望提高骨缺陷填充的愈合速度。
2 HA的合成方法及研究现状
2.1 干法合成
有文献报道[8-9],CaO与CaHPO4在乙醇中研磨生成 HA;Ca2P2O7与CaCO3在丙酮和水中研磨生成 HA。也有文献报道[10],不需要乙醇、酮和水作溶剂,CaHPO4与CaCO3研磨60 h可生成HA粉体。由于干法合成难以达到分子尺度的混合,烧结温度较高,研磨过程耗能大,所得粒子尺寸很大程度上取决于机械设备的性能,常规的研磨法难以得到平均粒径小于100 nm的超细颗粒,故一般不用干法合成纳米HA。
2.2 微乳液法
利用两种互不相溶的溶剂在表面活性剂的作用下形成一个均匀的乳液,从乳液中析出固相。Lim G K等[11]以CaCl2-(NH)2HPO4环己烷HP5+NP9为原料制成微乳液,可得20~40 nm的HA粉体。任卫等[12]用AOT-异辛烷-Ca(H2PO4)2·H2O水溶液体系的微乳液与AOT-异辛烷-Ca(OH)2饱和溶液体系的微乳液反应,制备出了平均颗粒尺寸107 nm的HA。
微乳液法制备纳米粉体已受到重视,所得粉体粒度分布窄,且容易控制。用该法合成纳米HA要选择合适的微乳液及彻底清除颗粒表面的油相和表面活性剂。
2.3 沉淀法
将不同的含Ca和P的化合物在水溶液中发生反应,生成HA沉淀。Ca(NO3)2·4H2O和(NH)2HPO4发生复分解反应生成 HA[13],Ca(OH)2和
H3PO4发生酸碱中和反应生成 HA[14]。常用的钙盐有CaCl2、CaO、Ca(OC2H5)2等;常用磷酸盐还有K2HPO4、Na H2PO4、(CH3O)3PO 等。
沉淀法生成的HA颗粒尺寸分布范围宽,且颗粒分散度低。用添加剂钙型或冷冻干燥可以减小颗粒尺寸及改善颗粒分散度。江昕等[15]利用十二烷基硫酸钠作添加剂制备出粒径为80 nm的HA。Lu Hui等[16]用一般热处理得到平均粒径为40 nm的HA,而用冷冻干燥可以得到平均粒径为33 nm的HA。
2.4 溶胶-凝胶法
溶胶-凝胶法是利用金属无机盐或金属醇盐,在水或醇溶剂中发生水解或醇解反应,形成均匀的溶胶,经过干燥或脱水转化成凝胶,再经过热处理得到所需要的超细粉体、纤维或薄膜的化学方法。M.Ashok等[17]采用CaCl2·2H2O,Na2HPO4和Na2SO3·9H2O为原料,首先配制比重为1.03的 Na2SO3·9H2O的溶液,用乙酸和Na2HPO4调节其pH值至7.4,然后使该溶液在(37±1)℃的恒温箱中转化成凝胶。将1 mol/L的CaCl2·2H2O溶液覆盖于凝胶表面,使其充分陈化,然后洗涤、干燥,最后在1200℃锻烧。可以得到27 μm×2 μm的片状HA晶粒。
2.5 超声波合成法 超声波在水介质中引起气穴现象,在水中形成微泡,使其生长和破裂。这能激活化学物种的反应活性,从而有效地加速液体和固体反应物之间非均相化学反应的速度。因而可用超声波来合成HA,但是反应机理还不十分清楚。Kim等[18]采用把H3PO4和Ca(OH)2按Ca/P=1.67的比例混合,把混合物加人到蒸馏水中配成悬浮液,用铁制的集音器浸入悬浮液中传导超声波,选择合适的放射时间及温度,可以在常压下合成单相的HA,检测悬浮液的pH值,把平衡值做为反应结束的标志。超声波法合成的HA粉未非常细、粒径分布范围窄,而且这种合成方法在某些方面比其它加热的方法更为有效。
2.6 水解法
日本学者Monma于1976年提出了水解a-Ca3PO4制备HA的方法。1987年又发展了用磷酸氢钙水解并用氯化钙熟化的方法制备HA粉末。陈明源等[19]也采用磷酸氢钙,使其在最佳的pH值、温度和水解时间等条件下水解,得到HA结晶粉末,不用再进行高温锻烧。王友法等[20]选用可溶性的硝酸钙和磷酸氢二铵,在尿素用作添加剂的条件合成了含部分碳酸根的长度为50~150 μm,长径比为40~100的针状HA单晶。反应温度为82~95℃,在该温度下尿素逐渐水解,产生OH-,为沉淀HA提供必要条件。醇盐水解法可以制备HA薄片。将
Ca(NO3)2·4H2O和磷酸三甲酯(CH3O)3PO溶于乙醇或甲酰胺中,当溶剂蒸发后,加热到500~1000℃,即可得到结晶良好的HA。
2.7 自燃烧法
自燃烧法是以溶胶-凝胶法为基础,将Sol-Gel湿化学合成法和自蔓延燃烧合成法结合,利用硝酸盐与狡酸反应,在低温下即可实现原位氧化,自发燃烧快速合成产物的初级粉末,大大缩短了制备周期。更重要的是,它利用了Sol-Gel工艺各元素在分子级别混合,凝胶离子活性大,反应物在合成过程中处于高度均匀分散状态,反应时原子只需经过短程扩散或重排即可进入晶格位点,加之反应速度快,前
