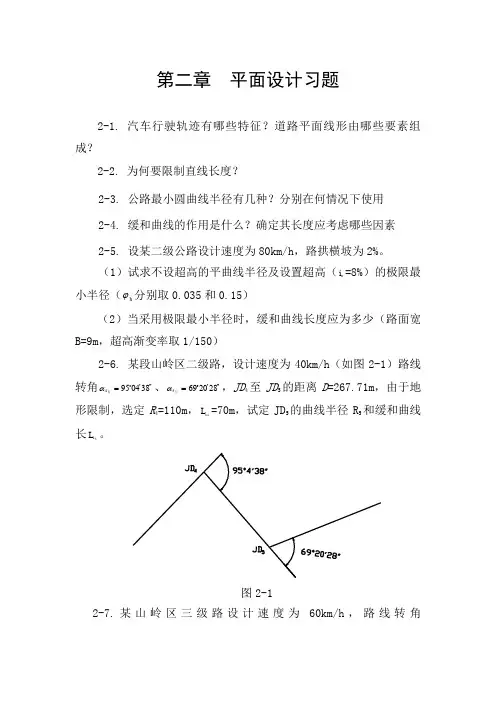

第二章 平面设计习题
2-1. 汽车行驶轨迹有哪些特征？道路平面线形由哪些要素组成？
2-2. 为何要限制直线长度？
2-3. 公路最小圆曲线半径有几种？分别在何情况下使用
2-4. 缓和曲线的作用是什么？确定其长度应考虑哪些因素
2-5. 设某二级公路设计速度为80km/h，路拱横坡为2%。
（1）试求不设超高的平曲线半径及设置超高（ni=8%）的极限最小半径（h分别取0.035和0.15）
（2）当采用极限最小半径时，缓和曲线长度应为多少（路面宽B=9m，超高渐变率取1/150）
2-6. 某段山岭区二级路，设计速度为40km/h（如图2-1）路线转角8340954右、8202695左，JD4至JD5的距离D=267.71m，由于地形限制，选定R4=110m，4sL=70m，试定JD5的曲线半径R5和缓和曲线长5sL。
图2-1
2-7.某山岭区三级路设计速度为60km/h，路线转角034,4532,0329321左右右。TD1至TD2、TD2至TD3距离分别为560.54m，458.96m，选定R1=300，1sL=65m，试分别确定TD2、TD3的曲线半径和缓和曲线长度。
题 目： 第二章 公路平面设计
教学目的与要求：了解圆曲线半径的计算及其影响因素；掌握全超高，全加宽；缓和段及超高与加宽的过渡方式；以及缓和曲线、平曲线最小长度；平面设计要点及设计成果的表现方法。
内容与时间分配：共10课时
第 一 课时：圆曲线
第二三课时：缓和曲线
第四五课时：平曲线超高
第 六 课时：平曲线加宽
第 七 课时：行车视距
第 八 课时：平面设计要点
第 九 课时：平面设计成果
第 十 课时：成果展示
重点与难点：
重点：1．最小圆曲线半径、最小缓和曲线长度
2．缓和曲线要素
3．超高和加宽的设计原理和方法
难点：超高和加宽的设计原理和方法
教具准备： 图表示例
教学方式：讲授法
课后复习及预习：
复习：
1、圆曲线计算公式及其影响因素
2、最小圆曲线、缓和曲线长度
3、平曲线超高及加宽
4、超高的设计原则和方法
预习：
1、纵断面设计的一般规定
2、影响纵坡的因素
作业
1、 超高缓和段长度和加宽缓和段长度如何确定？超高方式有几种？
2、 P62 8
第一节 概 述
公路线形的研究，主要是指道路中心线的空间线形。为研究方便和直观起见，对该空间线形进行三视图投影。路线在水平面上的投影称做路线的平面。沿中线竖直剖切并展开构成纵断面线形。中线上任一点的法向切面构成横断面线形。公路线形的设计实际上是确定平面、纵断面及横断面线形的尺寸和形状，也就是通常所指的平面设计、纵断面设计和横断向设计。三者之间既相互联系又相互制约，因此在路线设计时，必须综合考虑。
公路的平面线形，由于其位置受社会经济、自然地理和技术条件等因素的制约，公路从起点到终点在平面上不可能是一条直线，而是由许多直线段和曲线段(包括圆曲线和缓和曲线)组合而成。对平面线形而言，一般可分解为直线、圆曲线及缓和曲线，因此我们对线形的研究，实际上是对直线、圆曲线和缓和曲线三要素的研究，同时对此三要素进行恰当组合，切合实际地在实地上的综合应用，以保证汽车在公路上能安全、顺适地运行。怎样把直线和缓和曲线连接起来？如何保证汽车在平面上能安全、迅速、舒适以及经济地行驶?平面线形各几何元素的合理配置与计算行车速度的关系是怎样的?这些原理和方法即为本章所讲述的主要内容。
