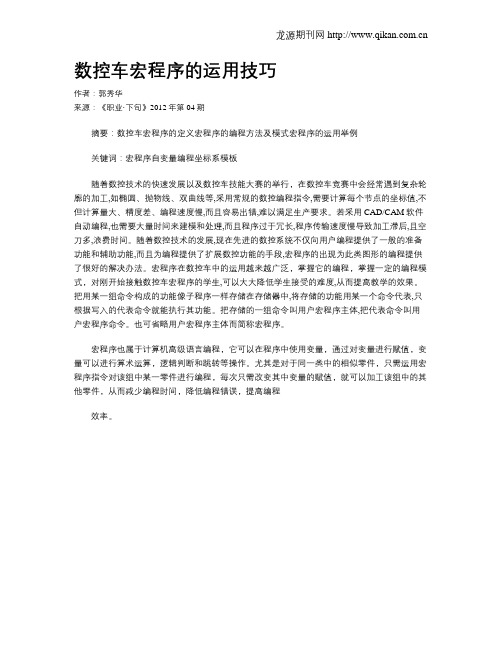

数控车宏程序的运用技巧
作者：郭秀华
来源：《职业·下旬》2012年第04期
摘要：数控车宏程序的定义宏程序的编程方法及模式宏程序的运用举例
关键词：宏程序自变量编程坐标系模板
随着数控技术的快速发展以及数控车技能大赛的举行，在数控车竞赛中会经常遇到复杂轮廓的加工,如椭圆、抛物线、双曲线等,采用常规的数控编程指令,需要计算每个节点的坐标值,不但计算量大、精度差、编程速度慢,而且容易出错,难以满足生产要求。

若采用CAD/CAM软件自动编程,也需要大量时间来建模和处理,而且程序过于冗长,程序传输速度慢导致加工滞后,且空刀多,浪费时间。

随着数控技术的发展,现在先进的数控系统不仅向用户编程提供了一般的准备功能和辅助功能,而且为编程提供了扩展数控功能的手段,宏程序的出现为此类图形的编程提供了很好的解决办法。

宏程序在数控车中的运用越来越广泛，掌握它的编程，掌握一定的编程模式，对刚开始接触数控车宏程序的学生,可以大大降低学生接受的难度,从而提高教学的效果。

把用某一组命令构成的功能像子程序一样存储在存储器中,将存储的功能用某一个命令代表,只根据写入的代表命令就能执行其功能。

把存储的一组命令叫用户宏程序主体,把代表命令叫用
户宏程序命令。

也可省略用户宏程序主体而简称宏程序。

宏程序也属于计算机高级语言编程，它可以在程序中使用变量，通过对变量进行赋值，变量可以进行算术运算，逻辑判断和跳转等操作。

尤其是对于同一类中的相似零件，只需运用宏程序指令对该组中某一零件进行编程，每次只需改变其中变量的赋值，就可以加工该组中的其他零件，从而减少编程时间，降低编程错误，提高编程
效率。

数控车宏程序培训教程

数控车宏程序培训教程

数控车宏程序培训教程数控车宏程序是制造业中广泛应用的一种数控技术，它可以提高生产效率、降低成本，并且具有工作精度高、可重复性好等优点。

由于数控车宏程序的复杂性和实用性，近年来宏程序培训教程受到了越来越多的重视。

一、数控车宏程序的基本概念数控车宏程序（NC Macro）又叫数控宏程序，是一种指令序列，它是由一系列的G代码，M代码，以及其他标准格式的指令组成的。

它可以用于较复杂的加工程序，如雕刻、切割、曲线加工等。

一般情况下，使用数控车宏程序可以实现机床加工过程中的自动化、灵活化和高效化。

二、数控车宏程序的应用领域数控车宏程序广泛应用于各种机械、航空、电子、军事、医疗、汽车等领域，以及加工各种材料，如铝合金、金属、陶瓷、塑料、木材等。

数控车宏程序可以实现多工序连续加工、直线、曲线、表面、深度、角度、孔等复杂零件的加工。

三、数控车宏程序的工作原理数控车宏程序的工作原理是在数控系统中编写宏程序代码文件，在机床控制系统中加载执行，通过控制机床的运动来实现工件加工。

在编写宏程序时需要设置轴坐标、刀具半径、进给速度、切削深度、切削速度等参数，来实现工件的加工要求。

数控车宏程序的编写需要考虑到工件的几何形状、加工工艺、刀具的选择和刀具路径等因素。

四、数控车宏程序的编写技巧（1）明确加工要求。

在编写宏程序前需要对工件的加工要求进行明确，包括机床加工方式、切削工具选择、进给速度、切削深度等参数设置。

（2）选用合适的序列结构。

数控车宏程序的代码序列具有多种格式，根据不同的工件和加工方式需要选用合适的序列结构。

（3）程序代码规范化。

编写程序代码时需要遵循标准化，包括命名、注释、缩进等方面。

（4）模块化编程。

数控车宏程序的编写过程中可以采用模块化编程方式，将程序划分成多个模块，实现对零件的加工过程的分解。

五、数控车宏程序的培训教程（1）理论知识培训。

学习数控车宏程序的前提是掌握数控技术的理论知识，需要了解数控技术的起源和发展、数控系统的组成、数控编程语言的基本知识等。

数控车床华中系统用户宏程序编程

数控车床华中系统用户宏程序编程

如图2，Z坐标为自变量#2，则X坐标为因变量#1，那么X用Z表示为：
分别用宏变量#1、#2代替上式中的X、Z，即得因变量#1相对于自变量#2的宏表达式：
如图1，Z坐标为自变量#2，则X坐标为因变量#1，那么X用Z表示为：
3、如何进行函数变换，确定因变量相对于自变量的宏表达式

如图3，X坐标为自变量#1，因Z坐标为因变量#2，那么Z用X表示为：
IF 条件表达式 IF 条件表达式
02
… …
ELSE ENDIF
…
05
ENDIF
格式：WHILE 条件表达式
…
ENDW
5、循环语句WHILE，ENDW
二、公式曲线宏程序编程模板的具体应用实例
运用以上公式曲线宏程序模板，结合粗加工循环指令，就可以快速准确实现零件公式曲线轮廓的编程和加工。具体应用示例如下： 例1：如图1所示零件的外轮廓粗精加参考程序如下（设毛坯为直径25毫米的棒料）： %0001（程序头） T0101（调用01号外圆刀及01号刀具偏置补偿） G90 M03 S700（绝对值编程；主轴以700转/分正转） G00 X33 Z2（快速定位到粗加工循环起点） G71 U1 R0.5 P10 Q20 X0.6 F100（外径粗车循环） N10 G01 X10 F60 S1000（精加工起始程序段） Z-10 X24 Z-22（公式曲线起点） #2=8（设Z为自变量#2，给自变量#2赋值8：Z1=8） WHILE #2 GE [-8]（自变量#2的终止值-8：Z2=-8） （因变量#1： 用#1、#2代替X、Z） #11=-#1+15（工件坐标系下的X坐标值#11：编程使用的是负轮廓，#1前冠以负；ΔX=15） #22=#2-30（工件坐标系下的Z坐标值#22：ΔZ=-30） G01 X[2*#11] Z[#22]（直线插补，X为直径编程） #2=#2-0.5（自变量以步长0.5变化） ENDW（循环结束） N20 G01 Z-50(精加工终止程序段) G00 X100 Z80(快速定位到退刀点) M30(程序结束)

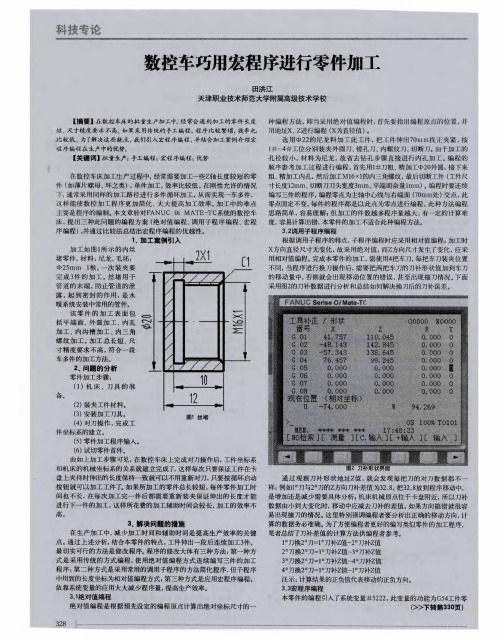

数控车巧用宏程序进行零件加工

数控车巧用宏程序进行零件加工
日 ｊＲ 帖 Ｆ
＊ １
、
。
ቤተ መጻሕፍቲ ባይዱ
程 时 间， 编 制出来程 序的可读性 、 合 理性和简 洁性变化 明显 。 宏程序有 其 独特的特 点， 是 数控生 产中不 可或缺的部 分， 在宏程序发 展至今 天 ， 并 非在 生产 中 “ 无用武之 地” ， 因此进行宏程 序在 生产 中的应用性研 究 是非常必要的。
攘 篱德
据 具体需要设定 ） ， 其 （ １ ， ２ ） 触 点接通， 发 电机机 坑温 度高于２ ５ ￣ Ｃ 时， 其 （ ＞ － ＞上 接３ ２ ８ 页） （ ２ ， ３ ） 触 点接通 ， 见图ｌ 。 点ｚ 轴偏 移值 ， 偏移后 等于建 立了新 的工件 坐标 系， 所有的刀具都 是按 ３ ． 发电机 机 坑 加热 器 在使 用中 存在 的 问题 这个点为编程零点去加 工。 通过系统变量 ＃５ ２ ２ ２ 变化 实现下—工件的加 发电机 在 正常发电过 程 中， 偶 尔会 出现发 电机基 坑加 热 器 自动 投 工。 编 程思路为 编写两 个程序， 主程 序引入 公用变量 ＃１ ０ ０ 作为计数 ， 通 入。冷却系统根 据发电机容量 来设 计， 在基坑加 热器退 出条件下机 组满 过 条件 实现 加工件 数的 控制 ， 应 用条件语 句 完成循 环次 数， 每 循环 一 负荷 运行时发 电机 定子线 圈温 度、定子铁 芯温度均需 维持在７ ０ ￣ Ｃ左右， 次， 调用 子程 序 一次 ； 而 子程 序就 是按单件加 工去编写程 序 ， 不用 考虑 １ １ ５ ＂ Ｃ 发 温度过 高告 警 ； １ ２ ０ ＂ Ｃ 温 度过高事 故停 机。 机组 基坑加 热器功率 换 刀后移 动差值的 问题 。 大 小 也根 据发 电机容量 来设 计， 要 求机 组在停机 状 态下加 热 器加 热后 表１ 宏程序 编程程序 维 持机组 定子温 度在２ ７ ＂ （ ２ 左右。 机 组运行 中加 热器 自动投入 造成的后， 程序 内容 注 释 加 热 器的热量加 上发电机 自身热量 ， 机组冷却 系统 无法正常降温 ， 机组 ０ ０ ０ ０ １ ； 程序号 温度 迅速升高 ， 轻则出现 发电机定子温度过 高告警， 重 则机 组事故停机 Ｇ ０ Ｇ ４ ０ Ｇ ９ ７ Ｇ ９ ９ Ｍ０ ３ Ｓ ４ ０ ０ Ｔ ０ １ ０ １ Ｆ ０ ． ２ ； 换１ 号刀， 主轴 正转 甚至损坏发电机定转 子绝缘 Ｘ ２ ６ ． Ｚ ２ ． 快速移动到定位点 ４ 问曩 产 生 原因 的分 析及 采取 的 解 决办 法 ＃１ ０ ０ ＝ ０ ； 变量 ＃１ ０ ０ 赋值 根据 现 场检 查 ， 再 核对 加热 器自动 投退 工作原 理 ， 由于加 热 器中 ＃５ ２ ２ ２ ＝ ０ Ｇ ５ ４ Ｚ 轴 变量赋值 ２ ＷＤ Ｘ温度 综合 控制仪 的使 用， 机 坑加 热 器退 出控制 逻辑 存在缺 陷。 Ｎ ８ ０ ＃１ ０ ０ ＝＃１ ０ ０ ＋ １ ． ； 计数器加１ 在 图５ 中， 为使机 坑加 热 器退 出的Ｐ Ｌ Ｃ 控 制程 序实现 闭环控制 ， 该Ｐ Ｌ Ｃ Ｍ９ ８ Ｐ ０ １ ０ ０ ； 调用１ ０ ０ 号子程 序 程 序加入变量％Ｉ １ ５ ７ 作为加 热器退 出判 据。 在％ Ｉ １ ５ ７ 值为 “ １ ’ ＇ 时， 开机后 ＃５ ２ ２ ２ ＝ ＃５ ２ ２ ２ － １ ６ ． ； Ｇ ５ ４ ｚ 轴偏移 １ ６ ｍｍ 机坑 加热 器才 自动退 出， 否则加 热器不退 出。由于２ ＷＤＸ温 度综 合控制 Ｉ Ｆ 【 ＃１ ０ ０ Ｌ Ｔ ３ ］ Ｇ Ｏ Ｔ Ｏ ８ ０ 条件成立时跳 转￣ ］ Ｉ Ｎ ８ ０ Ｍ３ ０ ； 程 序结束 仪 的存在 ， 夏季温 度较 高， 机组停 机后 ， 发电机 基坑温 度长时 间保持在 ２ ５ ℃以上 ． 机 坑加热 器一直未投 入 （ 即％ Ｉ １ ５ ７ 值为 … ０） 。 当机组再 次开

数控宏程序教程(车床篇)1(经典)

数控宏程序教程(车床篇)1(经典)

由浅入深宏程序1-宏程序入门基础之销轴加工对于没有接触过宏程序人，觉得它很神秘，其实很简单，只要掌握了各类系统宏程序的基本格式，应用指令代码，以及宏程序编程的基本思路即可。

对于初学者，尤其是要精读几个有代表性的宏程序，在此基础上进行模仿，从而能够以此类推，达到独立编制宏程序的目的。

本教程将分步由浅入深的将宏程序讲解给大家，作者水平有限，也希望各位同仁提供更好的思路。

下面大家先看一个简单的车床的程序，图纸如下：要求用外圆刀切削一个短轴，这里只列举程序的前几步：O0001T0101；M3S800；G0X82Z5；G0X76；G1Z-40F0.2；X82；G0Z5；G0X72；G1Z-40F0.2；X82；G0Z5；G0X68；G1Z-40F0.2；X82；G0Z5；G0X68；G1Z-40F0.2；X82；G0Z5；........G0X40；G1Z-40F0.2；X82；G0Z5；G0X150Z150；M5；M30；从上面程序可以看出，每次切削所用程序都只是切削直径X有变化，其他程序代码未变。

因此可以将一个变量赋给X，而在每次切削完之后，将其改变为下次切削所用直径即可。

T0101；M3S800；G0X82Z5；#1=76；赋初始值，即第一次切削直径N10 G0X[#1] ；将变量赋给X，则X方向进刀的直径则为#1变量中实际存储值。

N10是程序G1Z-40F0.2；段的编号，用来标识本段，为后面循环跳转所用。

X82；G0Z5；#1=#1-4；每行切深为2mm，直径方向递减4mmIF [#1GE40] GOTO 10如果#1 >= 40，即此表达式满足条件，则程序跳转到N10继续执行。

G0X150Z150；当不满足#1 >= 40，即#1<40，则跳过循环判断语句，由此句继续向后执行。

M5；M30；由浅入深宏程序2-宏程序之销轴粗精加工本篇文章利用宏程序简单模仿数控系统的外圆车削循环功能。

浅谈在数控车床上运用宏程序加工多线梯形螺纹轴的应用

MANUFACTURING AND PROCESS | 制造与工艺浅谈在数控车床上运用宏程序加工多线梯形螺纹轴的应用曾金平广西南宁技师学院 广西南宁市 530031摘 要： 本文以广州数控GSK980TD系统数控车床上加工多线梯形螺纹轴为例，借助于宏程序中的变量、算术代码及转移代码特点，编写出切实可行的多线梯形螺纹加工程序。

经过实践操作验证，该程序结构简单，运行可靠，其通用性、灵活性强。

关键词：宏程序　多线梯形螺纹　变量　数控车床多线梯形螺纹在机械工业应用十分广泛，多用于快速机构的传动中。

随着社会的发展，多线梯形螺纹应用的场合越来越精密，而对于加工技术要求也越来越高，无论是在普通车床上还是在数控车床上加工多线梯形螺纹，都是具有较大的挑战性。

都需要经过合理的分析图纸计算螺纹的各个参数、制定加工工艺、选择适合的刀具材料及几何角度。

而在数控车床加工中，有手工编制程序和自动编程两种。

对于大部分的零件，采用自动编程都能够达到很好的效果，而且快捷、方便。

但是在少数情况下如复杂的零件，很难采用自动编程完成，比如加工多线梯形螺纹。

本文以广州数控GSK980TD系统数控车床上加工多线梯形螺纹轴为例，对多线梯形螺纹的数控车削加工方法进行解析。

1　实例分析如图6-3所示，该零件为三线梯形螺纹轴零件，材料为：45#钢，该零件梯形螺纹部分的直径为40mm，导程为21mm，螺距为7mm，中径和顶径的公差等级为7e，牙两侧的表面粗糙度值为1.6μm，要求左端外圆φ440-0.018与右端外圆φ300-0.013同轴度达φ0.03。

该零件要求的表面质量及表面粗糙度值较高。

根据对图纸进行分析，本次装夹方式可采用一夹一顶的装夹方式进行加工。

加工步骤如下：1.工件伸出三爪自定心卡盘20mm并夹紧。

2.车平端面，钻中心孔。

3.掉头装夹，工件伸出三爪自定心卡盘45mm夹紧，车端面控制总长。

4.粗车外圆φ44.2×35mm、φ35.2×25mm5.精车外圆φ440-0.018×8mm、φ350-0.062×25mm6.使用φ23麻花钻钻孔。

数控车床宏程序在不同系统循环中的应用


工是混合在一起 ， 粗加工结束后立即进行精加工。
Ｇ１ ７ 格式 ：Ｇ １Ｕ （ ｄ Ｔ △ ）Ｒ （ ）Ｐ（ Ｓ ｒ Ｈ ）Ｑ （ ｆ ｎ ）Ｘ
（ｘ △ ）Ｚ （ ｚ △）
端 （ 椭圆长轴 ４ ｒ ０ ｍ，短轴 ３ ｍ ，其 Ｇ １复合循环程 ａ ０ ｍ） ７
序如下 ：
％ １ｌ ；（ １ １ 华中的程序名 ）
Ｎ ４ＧｌＺ一１６；（ ０ 精加工轮廓 的最后 一行 ）
Ｇ ７ ５ （ 加 工 起 点 ） ＯＸ ０Ｚ ； 精
Ｍ３￥０ ０１ ０ 精加工转速和走刀量） ２０ ８ ；（ ７ Ｇ ０Ｐ ４ Ｇ ０精加工 ） ７ ３Ｑ ；（ ７
ｎ
，
－
一
６ ２ ｌ
明宏程序如何在不 同系统循环 中使用 。
１ 华中数控系统复合循环 Ｇ １ ． ７
Ｇ １主要用于外径和内孔 的粗精车 ，该 循环可 以加 ７
＼
ｃ
图 ２ 华 中数的轴类或孔类零件 ，其 粗精加
以图 １零件加工为例 ，工件坐标 系原点 在椭 圆最 右
ＣＯｌ Ｘ７ ４
２Ｆ Ｎ Ｃ数控 系统复合循环 Ｇ ３ ．Ａ Ｕ ７
以 Ｆ Ｎ Ｃ０ ａｅ Ｃ为例 ，Ｇ ３是成形加工复合循 Ａ Ｕ ｉ ｔ Ｔ ｍ ７ 环 ，它适用于加工毛坯形状接近零件形状 的工件 。
Ｆ Ｎ Ｃ系统 的 非 圆 曲线 尺 寸 如 果是 非 单 调 变 化 ， Ａ Ｕ
值 ，无正负 ； 为精 加工路 线 中第一 个程 序 段 的顺序 珊
Ｇ １Ｕ ＩＰ ２Ｘ ． ｏ １ （ ７ ２Ｒ １Ｑ ０ ５Ｚ ． ； 粗加工每次切深 ２ ｍｍ，Ｘ 向留余量 ０ ５ ｍ，Ｚ向留余量 ０ １ ．ｍ ． ｍｍ） ＮｌＧ ＯＭ３￥０ ０ＦＯ；（ ０Ｘ ２０ Ｓ 精加工轮廓的第一行 ，精 加工

利用宏指令编程及加工教程


式中：m——循环执行范围的识别号，只能是1、 2和3，否则系统报警 DO- END m之间的循环识别号（1-3）可使用任 意次，但不能执行交叉循环。
例如， 例如 WHILE[…] …..; END 1; …..; WHILE[…] …..; END 1 DO 1; DO语句范围不允许交叉，即如下语 语句范围不允许交叉， 语句范围不允许交叉 句是错误的： 句是错误的： DO 1 DO 2 END 1 END 2
O0001； ； N10 T0101; N20 #1=0； ； N30 #2=1； ； N40 IF [#2 GT 10] GOTO 90 ； N50 #1=#1+#2； ； N60 #2=#2+1； ； N70 G01 X#1 Z#2 F0.1; N80 GOTO 40； ； N90 M30； ； 宏程序号 结果的初值 加数的初值 若加数大于10，则程序转移到90 若加数大于 ，则程序转移到 计算结果 下一个加数 刀具运动， 刀具运动，到达运算所得的坐标点 程序转移到N40 程序转移到 程序结束
DO 1;
控制指令
循环嵌套：（最多为3重）DO—END 循环能够按
需要使用多次，即循环嵌套。 DO—END循环嵌套： 循环嵌套： 循环嵌套 WHILE [条件式1] DO 1； …… WHILE [条件式2] DO 2； …… WHILE [条件式3] DO 3； …… END 3； …… END 2 …… END 1；
IF后面是条件式。如果条件成立，程序转移到段号为n的程序段，否则，按程 后面是条件式。如果条件成立，程序转移到段号为 的程序段 否则， 的程序段， 后面是条件式 序顺序执行下一个程序段。程序段号n可以由变量或表达式替代 序顺序执行下一个程序段。程序段号 可以由变量或表达式替代； 可以由变量或表达式替代

数控车床宏程序编程实例

数控车床宏程序编程实例
首先，我们将介绍一些数控车床宏程序的基本概念。

宏程序是一种编写在机床控制器内部的程序，它可以包含一系列的指令和操作，从而完成一定的加工工艺。

宏程序可以使操作员在加工过程中减少输入指令的时间和精力，提高加工精度和效率。

接下来，我们将通过实例来介绍数控车床宏程序的编程方法。

假设我们需要在数控车床上加工一个圆柱形工件，其直径为100mm，长度为200mm。

我们可以编写一个宏程序来完成这个加工过程。

具体步骤如下：
1. 首先，我们需要定义一个宏程序，命名为“CYLINDER”。

2. 接下来，我们需要设置加工过程中所需用到的切削工具和切削速度等参数。

3. 然后，我们需要编写加工程序的主体部分，即定义加工路径。

在本例中，我们需要使用G代码来定义加工路径，例如：“G00 Z5.0；G00 X0；G00 Z0；G01 X50 F200；G01 Z-100 F100；G02 X0 Z-200 I-50；G01 X-50 F200；G01 Z0 F100；G02 X0 Z100 I50；G00 Z5.0”。

4. 最后，我们需要定义程序结束的指令，例如：“M30”。

完成上述步骤后，我们就可以将宏程序保存在机床控制器内部。

需要加工圆柱形工件时，我们只需要调用宏程序“CYLINDER”，即可自动完成加工过程。

总之，数控车床宏程序编程是一种非常实用的编程方式，能够大大提高机床操作的效率和精度。

通过本文的介绍，相信读者能够更加
深入地了解宏程序的编写方法和调用方式，为实际工作提供帮助。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

宏程序实现的数控车多件加工
近年来，在各类数控赛事中宏程序的应用非常的广泛，但在实际生产中宏程序的应用则非常少见，笔者根据加工中遇见的挡圈零件，谈一下如何利用宏程序实现一次装夹加工多个零件。

一、问题的提出
如图挡圈零件，采用定尺拉光管料毛坯，内外圆直径均有2mm加工余量。

右端加工采用需要三把刀具：外圆车刀、内孔镗刀、切断刀。

其中外圆车刀和内孔镗刀刀尖圆弧半径R=0.4，切断刀刀宽3mm。

加工中管料一次装夹后加工多件，加工次序为：车外圆-外倒角-端面-内倒角-内孔-切断。

常规的编程方法是根据加工件数按部就班编写，程序量大，编程计算量大、容易出错，而且实际的加工件数变化导致更改程序麻烦，也有利用子程序编程，虽然程序量比前者有所改善，但还是不够简洁。

如果采用宏程序编程，则程序简洁，一次装夹加工件数调整也很方便。

二、程序的编制（以FANUC系统为例）
1、单件加工程序：
O0001；
M03 S1200;
M08 G99;
T0101;
G00 X36 Z2;
G01 Z-14 F0.12;
G00 X37 Z-1.25;（此处已将欠切量计算在内）
G01 X34.5 Z0;
X27;
G00 Z80;
T0303 S1500;
G00 X35 Z2;
G01 X29.5 Z-0.75 F0.2;
Z-14;
G00 U-2 Z1;
X33.5;
G01 X30 Z-0.75 F0.1;
Z-14;
G00 U-2 Z80;
T0404 S1000;
G00 X40;
Z-13.5;
G01 X28 F0.06;
G00 X40;
Z80;
M30;
2、多件加工的宏程序：
（1）思路：多件加工只是在单件加工的基础上将长度Z变成变量，而且变量的计算与加工件数有关。

（2）程序：
O0001；
M03 S1200;
M08 G99;
#101=5；(一次装夹的加工件数为5件)
#102=1；
N10 #103=[#102-1]*14;
T0101;
G00 X36 Z[2-#103];
G01 Z[-14-#103] F0.12;
G00 X37 Z[-1.25-#103];
G01 X34.5 Z[0-#103];
X27;
G00 Z80;
T0303 S1500;
G00 X35 Z[2-#103];
G01 X29.5 Z[-0.75-#103] F0.2;
Z[-14-#103];
G00 U-2 Z[1-#103];
X33.5;
G01 X30 Z[-0.75-#103] F0.1;
Z[-14-#103];
G00 U-2 Z80;
T0404 S1000;
G00 X40;
Z[-13.5-#103];
G01 X28 F0.06;
G00 X40;
Z80;
#102=#102+1;
IF[#102LE#101]GOTO10
M30;
三、结语
该程序适用于棒料或者管料毛坯、较短零件的车削加工，编写过程中只要先编制单件加工的程序，然后将长度Z改成变量即可，程序编制方便、简洁，根据料头长短调整加工件数也很方便，实用性强。
