吸尘器原理
1、基本原理
吸尘器利用吸引力将周围的空气中的尘埃吸入箱体，通过滤除、净化和回收来实现空气净化的目的。
吸尘器的工作原理非常简单：空气中的尘埃进入滤网，这个滤网可以分离出尘埃，空气就被吸进了吸尘器的箱体中，空气中的尘埃就被滤网吸入
了箱体，之后，空气就会经过活性炭或者湿式滤芯，被净化后再把洁净的空气通过风机把洁净的空气再排入房间，从而实现空气净化的目的。
2、技术特点
（1）采用高效循环式风道设计，可将空气中尘埃率降低至0.3以下；
3、工作原理
（1）拖把：通常吸尘器外部设有拖把，利用拖把布将室内空气中的尘埃收集起来，由拖把布上的隔板将空气及尘埃吸入箱体；。
吸尘器电机工作原理
吸尘器电机工作原理是基于电磁感应和电动机原理的。
当吸尘器通电时，电流会通过电源线进入电机。
电机内部由一个旋转的电磁铁（也称为转子）和一个固定的线圈（称为定子）组成。
定子中的线圈被电流激励后产生一个磁场。
根据法拉第电磁感应原理，当电流通过定子线圈产生磁场时，这个磁场会切割电磁铁，从而产生一个电动势。
这个电动势会引起电磁铁旋转。
转子上装有一片叶轮，当电磁铁旋转时，叶轮也会跟着转动。
随着叶轮的旋转，吸入口处的空气也会被带动进入吸尘器的内部。
在吸尘器内部，通过一个过滤系统，灰尘和杂物被分离并存储在一个容器中。
而干净的空气则通过吸尘器的出风口排出。
吸尘器电机的工作原理核心是通过电流和磁力的相互作用，将电能转化为机械能，从而实现叶轮的旋转和吸尘器的正常工作。
一、吸尘器的基本结构1吸尘器的基本结构按功能分为五个部分：1、动力部分：吸尘器电机和调速器。
调速器分手控、机控。
2、过滤系统：尘袋、前过滤片、后过滤片。
按过滤材料不同又分：纸质、布质、SMS、海帕。
3、功能性部分：收放线机构、尘满指示、按钮或滑动开关。
4、保护措施：无尘袋保护、真空度过高保护、抗干扰保护（软启动）、过热保护、防静电保护。
5、附件：手柄和软管、接管、地刷、扁吸、圆刷、沙发吸、挂钩、背带。
二、工作原理如图。
吸尘器的工作原理是吸尘器电机高速旋转，从吸入口吸入空气，使尘箱产生一定的真空，灰尘通过地刷、接管、手柄、软管、主吸管进入尘箱中的滤尘袋，灰尘被留在滤尘袋内，过滤后的空气再经过一层过滤片进入电机，这层过滤片是防止尘袋破裂灰尘吸入电机的一道保护屏障，进入电机的空气经电机流出，由于电机运行中碳刷不断的磨损，因此流出吸尘器前又加了一道过滤。
过滤材料越细密就可以将空气过滤得越干净，但透气度就越差，这样影响了电机吸入的风量，降低了吸尘器效率。
但是对用户而言，舒适干净是主要的，因此近年来流行叫“海帕”的过滤器。
海帕是外来名，它是一种高效过滤器，可以将极小的灰尘挡住，效率达到99.97%。
它的透气度是较低的，因此都做成波浪形以增加透气面积。
这种过滤材料有的还可以反复清洗。
任何过滤材料都有“寿命”，也就是长期使用后过滤材料的微孔已被小颗粒灰尘堵死。
因此纸质的尘袋是比较理想的，用后即弃，卫生又方便。
布质滤尘袋清洗后纤维会板结，影响过滤效果和透气效果。
SMS三层复合过滤材料耐洗，但透气度稍低。
三、本公司的吸尘型号命名方法这些产品中有些产品公司还在生产，只要知道就可以了。
按公司企业标准：按结构分类的代号：卧式吸尘器：以英文字母H表示(horizontal)立式吸尘器：以英文字母U表示(upright)便携式吸尘器：以英文字母P表示(portable)特殊款式（旋风）吸尘器：以英文字母T表示(tornado)桶式吸尘器：以英文字母C表示(container)手杖式吸尘器：以英文字母S表示(stick)卧式吸尘器的系列代号以吸尘器的总长度的公分数表示，有33、36、38、40、42、45、46、48、50。
吸尘器的工作原理标题：吸尘器的工作原理引言概述：吸尘器是我们日常生活中常见的清洁工具之一，它能够有效地清除地面、家具等表面的灰尘和污垢。
吸尘器的工作原理是通过一系列复杂的机械和物理过程实现的。
本文将详细介绍吸尘器的工作原理，包括空气流动、吸力产生、过滤系统、储存污垢和电动机的作用。
一、空气流动1.1 空气的流动原理吸尘器通过产生负压，使周围空气流向吸尘器内部。
空气从高压区域流向低压区域，形成了一个气流循环。
1.2 吸尘器的进气和排气吸尘器通过进气口吸入空气，经过过滤系统后，排出干净的空气。
同时，排气口排出含有灰尘和污垢的空气。
1.3 空气流动的重要性空气的流动是吸尘器正常工作的基础，它保证了吸尘器能够吸入灰尘和污垢，并将其储存起来，同时将干净的空气释放出来。
二、吸力产生2.1 电动机的作用吸尘器的电动机产生动力，驱动旋转的刷子和风扇。
刷子搅动地面的灰尘和污垢，风扇产生负压。
2.2 负压的产生风扇产生的旋转气流产生负压，使周围空气流向吸尘器内部。
负压使灰尘和污垢被吸入吸尘器的储存容器。
2.3 吸力的调节吸尘器通常配备吸力调节装置，用户可以根据需要调节吸力大小。
通过调节风扇的转速或改变出风口的开口大小来实现。
三、过滤系统3.1 过滤器的作用过滤系统是吸尘器中的重要组成部分，它能够过滤空气中的灰尘和污垢，保证排出的空气清洁。
3.2 过滤器的种类常见的过滤器包括纸质过滤器、海绵过滤器和HEPA过滤器。
它们根据材料和过滤效果的不同，适用于不同的清洁需求。
3.3 过滤器的清洁和更换过滤器需要定期清洁和更换，以保持吸尘器的工作效率和清洁能力。
清洁过滤器可以用水冲洗或用吸尘器自带的清洁装置清理。
四、储存污垢4.1 储存容器的设计吸尘器的储存容器通常是一个可拆卸的容器，方便用户清空污垢。
4.2 储存污垢的原理当空气流经吸尘器的储存容器时，由于空气流速的减小，灰尘和污垢会沉积在容器内。
4.3 清空和清洁储存容器用户可以将储存容器取下，将污垢倒入垃圾桶中，并用水冲洗容器，确保容器的清洁。
吸尘器的原理结构图吸尘器是一种家用电器，主要用于清扫地面上的灰尘、脏物等。
它通过吸入空气并过滤其中的灰尘和脏物，将清洁后的空气排出，从而达到清洁地面的目的。
吸尘器的原理结构图如下所示：一、原理。
1. 吸入空气。
吸尘器通过电机产生负压，使周围的空气被吸入吸尘器内部。
2. 过滤灰尘。
吸入的空气中含有大量的灰尘和脏物，吸尘器内部的过滤器会将这些灰尘和脏物过滤出来，使空气变得清洁。
3. 排出清洁空气。
经过过滤后的清洁空气会被排出吸尘器，同时灰尘和脏物则被留在吸尘器内部的储尘袋或储尘盒中。
二、结构。
1. 电机。
吸尘器的电机是其动力来源，通过电机产生的负压来吸入空气。
2. 过滤器。
过滤器是吸尘器内部的重要部件，它能够有效过滤空气中的灰尘和脏物，保证排出的空气是清洁的。
3. 储尘袋/储尘盒。
吸尘器内部通常会设置一个储尘袋或储尘盒，用来收集过滤后的灰尘和脏物，方便清洁和更换。
4. 吸头。
吸尘器的吸头是用来接触地面并吸入灰尘和脏物的部件，不同类型的吸头适用于不同的清洁场景。
5. 控制面板。
一般吸尘器上会设置有控制面板，用来控制吸尘器的开关、吸力大小等功能。
6. 轮子。
吸尘器通常会配备轮子，方便用户在地面上移动吸尘器，提高使用的便利性。
7. 电源线。
吸尘器的电源线用来连接电源，为吸尘器提供工作所需的电能。
三、总结。
吸尘器通过电机产生负压，吸入空气并通过过滤器过滤灰尘和脏物，最终排出清洁空气，同时将灰尘和脏物储存在储尘袋或储尘盒中。
吸尘器的结构包括电机、过滤器、储尘袋/储尘盒、吸头、控制面板、轮子和电源线等部件。
这些部件共同协作，使吸尘器能够有效地完成清洁工作。
使用说明书（电子版）真空吸尘器（家用型）型号页码衷心感谢您购买本公司的真空吸尘器。
●本说明书的插图形状、颜色可能与实物有所不同，请您以购买的实物为准。
●充电及使用本产品前请详细阅读本使用说明书（电子版），以便正确操作，延长使用寿命。
●特别是在使用前请务必仔细阅读【安全注意事项】2【安全注意事项】（第2 -- 33页）。
●本说明书的最终解释权归本公司所有。
符合国家标准 : G B 4706.1-2005 GB 4706.7-2014GB 4343.1-2018 GB 17625.1-2012本产品有一根电源线，如有损伤，为了避免危险，必须由制造商、其认定维修店或类似部门的专业人员更换。
扫描二维码关注松下服务官方微信平台在线人工客服一键报修报装服务进度查询获取新品资讯安全注意事项为防止造成人身伤害、财产损失，请务必遵守以下安全注意事项。
请务必遵守使用前使用前安全注意事项请务必遵守使用上的请求本吸尘器为家用型吸尘器，请勿用于工业用途或吸尘以外的用途■请勿吸入以下物体（以免造成故障或产生异味）•大量的粉状物（建筑垃圾、灭火器的粉末等）•附着了宠物排泄物之类的垃圾•玻璃、别针、针、牙签 •除湿剂•水或其它液体 •湿的垃圾•地毯的穗边等 •长绳•容易堵塞吸入口的物体（长筒袜等）■有大量沙子、宠物砂、小石子等物的场所请勿使用（以免造成故障）■请勿直接用本体前端口吸尘（以免磨损前端口）请搭配吸嘴使用■请勿堵塞排气口（以免过热而导致变形）■吸入口被堵时，请勿长时间运转（以免过热而导致变形）■请勿随意拨弄充电端子（以免接触不良）■请勿在极热或极冷的环境下使用（以免机身内充电电池无法正常工作）建议在0 ℃- 40 ℃的环境下使用（充电请在5 ℃- 35 ℃内）下列状态下仍持续运转时，保护装置将会启动，本体或吸嘴将会自动停止运转，防止马达过热、损坏。
本体•集尘盒内积满垃圾时•过滤盖、多锥分离器堵塞时•吸嘴、吸入口被堵塞时•毛刷缠绕异物充电座当充电座在三分钟内完成三次垃圾回收，充电座将停止运转，防止马达过热、损坏。
第二章吸尘器的结构和原理第一节吸尘器的原理简述吸尘器主要由起尘、吸尘、滤尘三部分组成,一般包括串激整流子电动机、离心式风机、滤尘器(袋)和吸尘附件。
一般吸尘器的功率为400~1 000 W或更高,便携式吸尘器的功率一般为250 W及以下。
近年来,为了适应各方面的需求,有的制造商研发并生产了多种新型吸尘器。
新型吸尘器除提升吸力等基本性能之外,主要围绕着使用方便、节省能源、环保及减轻噪声等方面作了改进,具体品种有:强吸力式、无电源线式(用蓄电池供电)、自动卷绕电源线式、无级调速式、零排气式、多重过滤式等。
然而,这些新品因成本高、售价贵,普及到家庭尚需较长时间,社会拥有量不大,故这里不作详述,但其核心部件(电机)和其他不少方面的维修原理及方法却与普通吸尘器大多相同。
目前国内家庭主要使用的是普通型筒式和车式吸尘器。
几年前就陆续进入了维修期,社会维修需求较大。
下面就以图2.1所示的典型的筒式吸尘器为例,介绍其基本结构和原理。
车式吸尘器除外形不同外,其他与筒式机大同小异。
图2.1 典型筒式吸尘器基本结构和原理图吸尘器主要是由工程塑料机壳、电机、叶轮、电源开关、过滤罩和吸尘接管等附件所组成。
其中,电机安装在机壳的上部,机壳的下部用于收集灰尘,相当于一个集尘箱,灰尘由箱上的进风口被吸入集尘腔。
叶轮又称“风轮”,通常用铝合金制成,外观如风扇叶片,但大多有5~9片旋涡状的叶片。
叶轮固定在电机转轴的一端,外面装有金属防护罩。
附件主要是各种塑料接管和吸刷、吸嘴。
一般的吸尘器在使用时,须先将软接管的一端插入机身的进风口,并旋动至两者紧密接合;然后将弯接管与软管另一端相接,再套接上长管,配接上所需的吸刷(或吸嘴)之后,插上电源插头,按下电源开关,电机启动运转就可以吸尘了。
有些吸尘器的吸尘管设计得更简洁实用,操作起来就更方便省时。
为了便于吸尘器灵活移动,大多数都装有一个或多个万向轮。
吸尘器能除尘,主要在于它的“头部”装有一个电动抽风机。

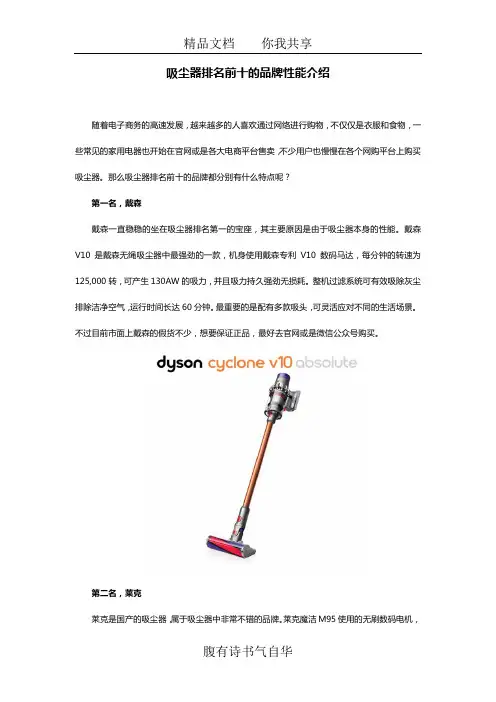

吸尘器排名前十的品牌性能介绍随着电子商务的高速发展，越来越多的人喜欢通过网络进行购物，不仅仅是衣服和食物，一些常见的家用电器也开始在官网或是各大电商平台售卖，不少用户也慢慢在各个网购平台上购买吸尘器。
那么吸尘器排名前十的品牌都分别有什么特点呢？第一名，戴森戴森一直稳稳的坐在吸尘器排名第一的宝座，其主要原因是由于吸尘器本身的性能。
戴森V10是戴森无绳吸尘器中最强劲的一款，机身使用戴森专利V10数码马达，每分钟的转速为125,000转，可产生130AW的吸力，并且吸力持久强劲无损耗。
整机过滤系统可有效吸除灰尘排除洁净空气，运行时间长达60分钟。
最重要的是配有多款吸头，可灵活应对不同的生活场景。
不过目前市面上戴森的假货不少，想要保证正品，最好去官网或是微信公众号购买。
第二名，莱克莱克是国产的吸尘器，属于吸尘器中非常不错的品牌。
莱克魔洁M95使用的无刷数码电机，每分钟的转速为100，000转，可产生27KPA的吸力。
莱克的续航时间也非常的不错，满电的情况下最高可使用50分钟。
第三名，美的美的是我们的国产大品牌，吸尘器中最受欢迎的便是美的P75。
美的P75使用的无刷直流电机的转速为80,000转，可产生17KPA的吸力。
美的P75的锂电池容量为2500mAh,满电的情况下可使用30分钟。
第四名，飞利浦飞利浦吸尘器中最出名的便是飞利浦FC6823，欧洲设计的数码马达每分钟可以驱动大于1000升的风力，飞利浦的续航能力比较强，最高可使用75分钟。
但是飞利浦的充电时间也很长，需要5个小时才能充满电。
第五名，小狗小狗吸尘器中性能最好的是小狗D-538，机身使用的是日本进口的无刷数码电机，每分钟的转速为80,000转，产生13KPA的吸力。
小狗D-538自带两块电池，轮流使用最高续航为50分钟。
第六名，海尔海尔是国产电器中质量最有保障的品牌，在国际市场上也有着较高的声誉。
海尔（Haier）ZL1106G地刷驱动电机，每分钟的转速为11,000转，强档模式下也可吸除家庭的灰尘。

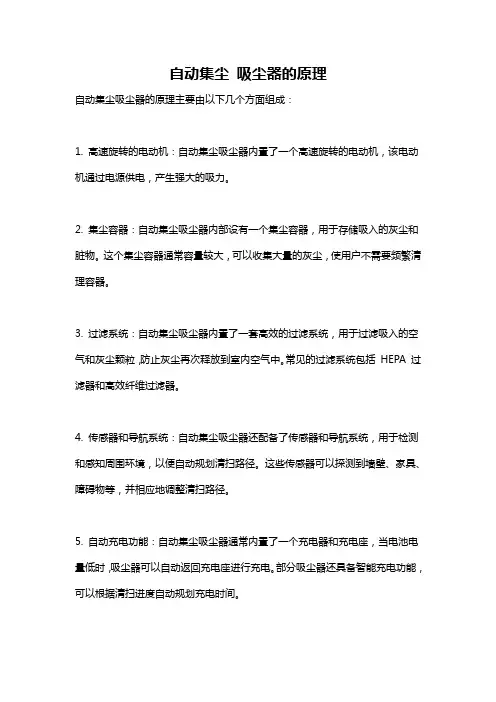

自动集尘吸尘器的原理
自动集尘吸尘器的原理主要由以下几个方面组成：
1. 高速旋转的电动机：自动集尘吸尘器内置了一个高速旋转的电动机，该电动机通过电源供电，产生强大的吸力。
2. 集尘容器：自动集尘吸尘器内部设有一个集尘容器，用于存储吸入的灰尘和脏物。
这个集尘容器通常容量较大，可以收集大量的灰尘，使用户不需要频繁清理容器。
3. 过滤系统：自动集尘吸尘器内置了一套高效的过滤系统，用于过滤吸入的空气和灰尘颗粒，防止灰尘再次释放到室内空气中。
常见的过滤系统包括HEPA 过滤器和高效纤维过滤器。
4. 传感器和导航系统：自动集尘吸尘器还配备了传感器和导航系统，用于检测和感知周围环境，以便自动规划清扫路径。
这些传感器可以探测到墙壁、家具、障碍物等，并相应地调整清扫路径。
5. 自动充电功能：自动集尘吸尘器通常内置了一个充电器和充电座，当电池电量低时，吸尘器可以自动返回充电座进行充电。
部分吸尘器还具备智能充电功能，可以根据清扫进度自动规划充电时间。
总结起来，自动集尘吸尘器的原理是通过高速旋转的电动机产生吸力，将空气中的灰尘和脏物吸入集尘容器，并通过过滤系统过滤空气，最后通过传感器和导航系统实现智能规划清扫路径。
