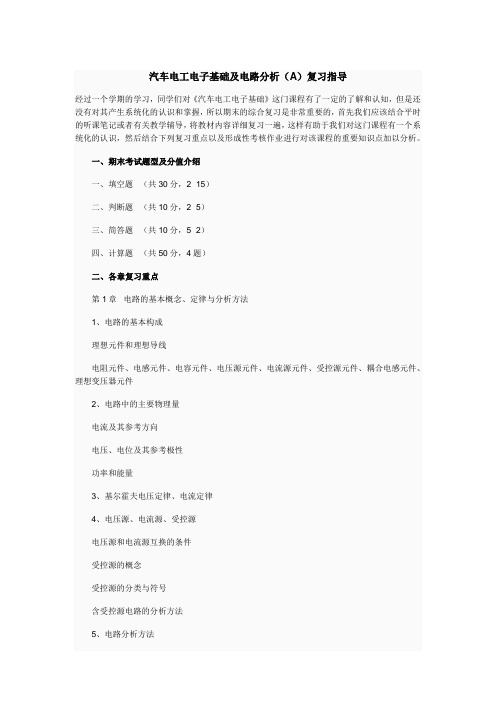

汽车电工电子基础及电路分析（A）复习指导经过一个学期的学习，同学们对《汽车电工电子基础》这门课程有了一定的了解和认知，但是还没有对其产生系统化的认识和掌握，所以期末的综合复习是非常重要的，首先我们应该结合平时的听课笔记或者有关教学辅导，将教材内容详细复习一遍，这样有助于我们对这门课程有一个系统化的认识，然后结合下列复习重点以及形成性考核作业进行对该课程的重要知识点加以分析。
一、期末考试题型及分值介绍一、填空题（共30分，2×15）二、判断题（共10分，2×5）三、简答题（共10分，5×2）四、计算题（共50分，4题）二、各章复习重点第1章电路的基本概念、定律与分析方法1、电路的基本构成理想元件和理想导线电阻元件、电感元件、电容元件、电压源元件、电流源元件、受控源元件、耦合电感元件、理想变压器元件2、电路中的主要物理量电流及其参考方向电压、电位及其参考极性功率和能量3、基尔霍夫电压定律、电流定律4、电压源、电流源、受控源电压源和电流源互换的条件受控源的概念受控源的分类与符号含受控源电路的分析方法5、电路分析方法电阻串联、并联等效分析节点电压分析、支路电流分析叠加原理、戴维南定理、诺顿定理6、电路的工作状态开路、短路第2章正弦交流电路1、正弦量的相量表示法2、单一参数的正弦交流电路电容电流和端电压是同频率的正弦量，电流超前电压90°。
电感两端电压u和电流i是同频率的正弦量，电压超前电流90°。
3、R、L、C电路分析感抗、容抗的概念第3章变压器及电动机1、磁场的基本物理量磁感应强度 B 是表示磁场空间某点的磁场强弱和方向的物理量。
磁通、磁场强度、磁导率2、磁路的基本物理量磁通势：某一线圈的电流I与其匝数N的乘积磁压降：某一磁路段中的磁场强度H与磁路长度l 的乘积3、三相交流发电机的组成、分类、原理汽车交流发电机是转子和定子的构成第4章半导体分立器件及其基本电路1、半导体二极管、晶体三极管PN结及其单向导电性二极管（PN结）伏安特性三极管按结构的分类三个区：基区、发射区、集电区三个极：基极、发射极、集电极两个结：发射结、集电结三极管放大原理放大电路中的三极管的偏置应为发射结正偏、集电结反偏。
汽车电工电子期末试题及答案一、选择题1. 汽车电气系统的终端电压下限是多少？A. 6VB. 8VC. 10VD. 12V答案：D. 12V2. 汽车起动电机的额定电压通常为多少？A. 6VB. 8VC. 12VD. 24V答案：C. 12V3. 汽车充电机输出电压的额定值通常为多少？A. 6VB. 8VC. 12VD. 24V答案：C. 12V4. 汽车电瓶的正极颜色通常为什么？A. 红色B. 黑色C. 蓝色D. 绿色答案：A. 红色5. 汽车蓄电池一般由什么材质制成？A. 铅酸B. 镍氢C. 锂离子D. 锌锰答案：A. 铅酸二、填空题1. 汽车电器系统中，蜡丝保险丝上的数字2表示的是________。
答案：额定电流2. 汽车点火线圈的作用是将低电压转化为高电压，以便点火，这一过程称为________。
答案：高压产生3. 声光报警器通常安装在汽车什么位置？答案：仪表盘4. 在点火线圈中，________是点火线圈的主要元件。
答案：绕组5. 汽车蓄电池的电压通常为________。
答案：12V三、判断题1. 汽车电瓶的负极通常是蓝色的。
答案：错误2. 汽车发动机的启动过程中需要点火装置提供高压电力。
答案：正确3. 汽车电气系统的工作电压范围为6V-8V。
答案：错误4. 汽车电器系统中，保险丝的作用是保护电路不被过流损坏。
答案：正确5. 汽车起动电机的额定电压通常为24V。
答案：错误四、简答题1. 请简要介绍汽车电气系统的主要组成部分。
答案：汽车电气系统主要由电瓶、发电机、起动电机、点火系统、照明系统、电器设备等组成。
2. 请简述汽车电瓶的工作原理。
答案：汽车电瓶通过化学反应将化学能转化为电能，存储电能供车辆使用。
它由正、负极和电解液组成，通过电解液中的化学反应，产生电荷分离，形成电势差，从而产生电流，为汽车的启动、点火等提供电能。
3. 请简要解释汽车充电机的作用。
答案：汽车充电机负责给电瓶充电，使其保持足够的电量，以满足车辆的各项电气设备的使用需求。

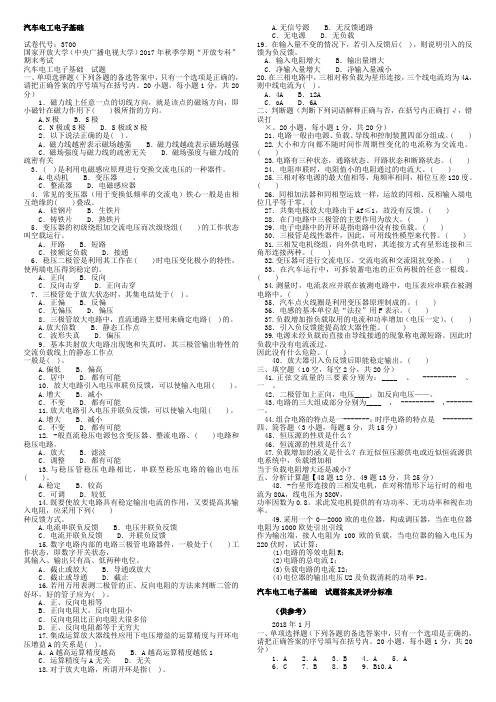

汽车电工电子基础试卷代号：3700国家开放大学（中央广播电视大学）2017年秋季学期“开放专科”期末考试汽车电工电子基础试题一、单项选择题（下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在括号内。
20小题，每小题1分，共20分）1．磁力线上任意一点的切线方向，就是该点的磁场方向，即小磁针在磁力作用下( )极所指的方向。
A.N极 B．S极C．N极或S极 D．S极或N极2．以下说法正确的是( )。
A．磁力线越密表示磁场越强 B．磁力线越疏表示磁场越强 C．磁场强度与磁力线的疏密无关 D．磁场强度与磁力线的疏密有关3．( )是利用电磁感应原理进行变换交流电压的一种器件。
A.电动机 B．变压器，C．整流器 D．电磁感应器4．常见的变压器（用于变换低频率的交流电）铁心一般是由相互绝缘的( )叠成。
A．硅钢片 B．生铁片C．铸铁片 D．熟铁片5．变压器的初级绕组加交流电压而次级绕组( )的工作状态叫空载运行。
A．开路 B．短路C．接额定负载 D．接通6．稳压二极管是利用其工作在( )时电压变化极小的特性，使两端电压得到稳定的。
A．正向 B．反向C．反向击穿 D．正向击穿7．三极管处于放大状态时，其集电结处于( )。
A．正偏 B．反偏C．无偏压 D．偏压8．三极管放大电路中，直流通路主要用来确定电路( )的。
A.放大倍数 B．静态工作点C．波形失真 D．偏压9．基本共射放大电路出现饱和失真时，其三极管输出特性的交流负载线上的静态工作点一般是( )。
A.偏低 B．偏高C．居中 D．都有可能10．放大电路引入电压串联负反馈，可以使输入电阻( )。
A.增大 B．减小C．不变 D．都有可能11.放大电路引入电压并联负反馈，可以使输入电阻( )。
A.增大 B．减小C．不变 D．都有可能12. -般直流稳压电源包含变压器、整流电路、( )电路和稳压电路。
A．放大 B．滤波C．调整 D．都有可能13.与稳压管稳压电路相比，串联型稳压电路的输出电压( )。
《汽车电工电子技术基础》期末考试试题及答案一、多选题（3小题）1、简单电路由那四部分组成？答：电路由：电源、负载、导线和开关四部分组成。
2、交流电的三要素是什么？答：三要素是：最大值、角频率和初相角3、三相交流电路中，负载的类型有哪些？答：负载有：单相负载，三相负载，两相负载二、简答题（4小题）1、常用的电子元器件有哪些？答：常用电子元件有：开关、保险丝、电阻器、电容器、电感器、变压器、二极管、三极管等。
2、二极管主要特性是什么？答：二极管具有：单向导电3、三极管主要作用是什么？答：（1）放大作用；（2）开关作用。
4、三相交流电的定义？特点？答：三相交流电是由三个线圈产生的三个电压。
他们具有大小相等、频率相同、相位互差120°的特点。
三、论述题（2小题）看如下电路图，请回答说明。
回答时可以不画图，但要写清题号。
1、接线图中，各个元件名称和作用答：1-空气开关，整个电路通断控制； 2-交流接触器，远程开关…3-热继电器，电动机过载保护； 4-电动机，负载；5-起动按钮，起动控制； 6-停止按钮，停止控制。
2、说明电路工作原理答：在接通空气开关后（总电源开关闭合时）（1）起动：按下起动按钮，交流接触器线圈通电，所有开关（即：主触点、辅助触点）动作；一方面辅助触点的常开触点并联在起动按钮两端锁定了起动工作，另一方面主触点闭合接通了电动机的主电路，电动机运转工作。
（2）停止：当需要中断工作时，按下停止按钮。
交流接触器的控制线圈断电，所有开关复位，电动机的主电路断电停止运转。
（3）过载保护：若因某种原因，电动机过载，电流过大，热继电器动作致使常闭触点断开，接触器线圈断电，接触器主触点断开，电动机断电停止工作，保护了电动机。
汽车电工电子基础期末复习题及答案XX市工程技师学院2019年企业新型学徒制汽车电工与电子复习题一、填空题1、普通铅蓄电池的正极板的活性物质是______ ，呈______ 颜色；放电后，活性物质转换成______ 。
2、蓄电池充电终了时，其端电压达到_____________，电解液密度达_____________，并呈现______________状态。
3、某蓄电池的型号为6-QW-54，该蓄电池的额定电压为_____________V，额定容量是_____________A.H，Q表示_____________，W代表_____________。
4、交流发电机定子的作用是_____________ ，而转子的作用是_____________ 。
5、交流发电机的励磁方式有_____________ 和_____________ 两种，其中发电机电压低于蓄电池电压时的励磁方式是_____________ 。
6、发电机电压调节器（晶体管式）是通过调节发电机的_____________ 调节发电机电压的，当发电机电压高于规定的电压时，其大功率三极管_____________ 。
7、起动机由_____________、_____________和_____________组成。
8、发动机起动过程中，电磁开关中的吸引线圈的电流大小和方向都是变化的，在起动机的主电路未接通之前，吸引线圈的电流与保持线圈的电流方向是_________ ，而主电路接通时，吸引线圈的电流_________ ，松开点火开关时，其电流方向与保持线圈的电流方向_________ 。
9、在点火系中，信号发生器属于点火系的_________电路，而分火头属于点火系的_________ 电路。
10、随着发动机转速的提高，点火提前角应_________ ，随着发动机负荷的增大，其点火提前角应_________ 。
11、冷型火花塞的热值_________ ，适用于_________ 功率、转速_________和_________ 压缩比的发动机。
汽车电工电子技术基础期末200道题复习题试题及答案一、单选题1. 普通数字万用表用的电池是( )。
[单选题] *A.2VB.6VC.8VD.9V(正确答案)2. 心跳、呼吸骤停的人，救命的黄金时间是( )。
[单选题] *A.4-6分钟内(正确答案)B.8-10分钟内C.30分钟内D.24小时内3. 胸外按压要以均匀速度进行,每分钟( )次左右。
[单选题] *A.60~80次B.80~100次C.100~120次(正确答案)D.120~140次4. 施行人工呼吸时,应先连续向触电人口内大口吹气( )次 [单选题] *A.4B.3C.2(正确答案)D.15. 单人心肺复苏操作标准是：胸外按压幅度(成年人)( )。
[单选题] *A.2~3厘米B.3~4厘米C.4~5厘米D.5~6厘米(正确答案)6. 通常所说的触电事故是指( )。
[单选题] *A.电流通过人体外部B.电流通过人体内部(正确答案)C.单相触电D.两相触电7. 最常见的触电事故是( ) 。
[单选题] *A.1000伏以上高压电B.单相触电(正确答案)C.两相触电D.跨步电压8. 电伤是指电流的热效应、化学效应或机械效应对( )的伤害。
[单选题] *A.人体外部(正确答案)B.人体内部C.人体的手D.人体的脚9. 电击是指电流通过( )，破坏人的心脏、肺部及神经系统等。
[单选题] *A.人体外部B.人体内部(正确答案)C.人体的手D.人体的脚10. 点火开关档位设置在LOCK，其含义是( )。
[单选题] *A.切断电源，锁定方向盘(正确答案)B.接通电源，解锁方向盘C.接通电源，锁定方向盘D.切断电源，解锁方向盘11. 点火开关主要用来控制点火电路，同时还能为( )系统供电。
[单选题] *A.灯光B.音响C.空调D.整车电气(正确答案)12. 点火开关档位设置在START，其含义是( )。
[单选题] *A.接通起动机电源，起动发动机(正确答案)B.切断起动机电源，发动机不工作C.切断起动机电源，起动发动机D.接通起动机电源，发动机不工作13. 点火开关在LOCK位置拔出钥匙方向盘( ) [单选题] *A.会锁住(正确答案)B.不会锁住C.可能锁住D.可能不锁住14. 正常行车时钥匙不应处于START状态，否则( )。
国家开放大学汽车电工电子基础期末考试复习资料(部分)【多选题】电机安装完毕后在试车时，若发现振动超过规定值的数值，应从哪些去找原因(ABCD)A.转子平衡块松动B.转轴弯曲变形C.底装螺钉松动D.安装地基不平或不坚实【多选题】电机运转时，轴承温度过高，应从哪些方面找原因(ABCD)A.润滑酯牌号不合适B.轴承室中润滑脂过多或过少C.转动部分与静止部分相擦D.皮带拉得太紧【多选题】在异步电动机运行维护工作中应注意些什么 (ABCD)A.电动机周围应保持清洁B.定期检查电动机的温升C.监听轴承有无异常杂音D.注意电动机音响、气味、振动情况及传动装置情况【多选题】正弦波发生电路由 (ABCD) 构成。
A.放大电路B.正反馈网路C.选频网路D.稳幅电路【多选题】微机的软件系统包括 (ABCD)A.操作系统B.各种语言的编译程序C.应用软件D.工具软件【多选题】微型计算机的硬件系统组成部分是 (ABCD)A.运算器B.控制器C.存储器D.输入设备和输出设备【多选题】微机技术指标主要有 (ABCD)A. CPU型号B.时钟主频C.内存容量D.硬磁盘容量【多选题】最小的计算机系统应该具有(ABD)三个装置才能完成计算功能。
A.运算器B.存储器C.编辑器D.控制器【多选题】光敏电阻式自动变光器的组成(BCD)。
A.压敏电阻B.光敏电阻C.电子电路D.继电器【多选题】A/D 转换器的主要参数是(AB)A.分频率3.转换速率C.角频率D.加速度【多选题】单管M OS 传输门模拟开关的两个特性是(BD)。
A.截止和导通时态B.控制端与信号通路是绝缘的C.转换器的频率D.当器件接通是，源，漏极之间无直漂移【多选题】磁感应式传感器由 (BCD) 三部分组成。
A.信号定子B.信号转子C.传感线圈D.永久磁铁【多选题】发动机转速传感器分为 (ABC) 三种类型。
A.光电式B.磁感应式C.霍尔式D.机械式【多选题】空气流量传感器般分为两种(CD)A.基尔霍夫式空气流量传感器B.莱特式空气流量传感器C.翼板式空气流量传感器D.质量式空气流量传感器【多选题】非电量的电测仪器主要有(BCD)3 部分组成。
试卷代号: 2523开专《汽车电工电子基础及电路分析》期末复习资料（开卷）一、填空题1．常用的整流滤波电路有全波整流滤波电路和桥式整流滤波电路。
2．电流源的电流是由电流源本身决定的，电压源两端的电压是由电压源自身决定的。
3．三极管的直流分析主要有两种方法：图解法和解析法。
4．非电量的电测法，就是将各种非电量(如温度、压力、速度、位移、应变、流量等)变换为电量，而后进行测量的方法。
若测的是压力，这种变换是由压力传感器完成的。
5．门电路是构成组合电路的基本单元；触发器是构成 _时序电路的基本单元。
6．汽车交流发电机是一个三相同步交流发电机。
发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差 1200电角度。
7．模拟开关是电子测控系统中常用的基本单元电路，用来控制信号的通断。
一般是由双极型晶体三极管或MOS管构成的。
8．在串联电压负反馈放大电路中，若将反馈系数IB1增加，则输出电阻将减小。
9．RC振荡器是正弦振荡器；555振荡器是非正弦振荡器。
10．组合逻辑电路的输出是由此时的输入决定的11．如图所示电路，S打开时V A= 30 V；S闭合时V A= 24 V。
12．三极管的输出特性曲线可分为三个区域，即放大区、饱和区、截止区，当三极管工作在放大区时，关系式I C=βI B才成立，当三极管工作在截止区时，I C=0，当三极管工作在饱和区时，U CE=0。
13．对于一个晶体管放大器来说，一般希望其输入电阻要大些，以减轻信号源的负担，输出电阻要小些，增大带动负载的能力。
14．串联负反馈使输入电阻增加；电压负反馈使输出电阻减小。
15．对称三相交流电动势的特征是：各相电动势的最大值相等，频率相等，彼此间的相位互差 120 度。
16．功率为负值时，表明系统为发出功率；.功率为正值时，表明系统吸收功率。
17．直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路组成。
18．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为正向电阻小，反向电阻大。
试卷代号:2364 2523开专《汽车电工电子基础及电路分析》期末复习指导（开卷）重庆经贸中等专业学校韦济全整理第一部分课程考核说明1、考核目的通过本次考试，了解学生对本课程基本内容和重、难点的掌握程度，以及运用本课程的基本知识、基本理论和基本方法来分析和解决应用与参数选择，了解电磁、电机的基础知识及使用问题的能力，同时还考察学生应能够了解汽车电器、电子的基本知识，掌握电路与电子的基本概念、基本的分析方法，理解和运用相结合。
2、考核方式本课程期末考试为开卷笔试。
3、适用范围、教材本复习指导适用于重庆电大开放教育专科汽车维修、汽车检测与维修技术专业的必修课程《汽车电工电子基础及电路分析》。
本课程考试命题依据的教材采用路勇主编，中央广播电视大学出版社出版的《汽车电工电子基础及电路分析》。
4、命题依据本课程的命题依据是《汽车电工电子基础及电路分析》课程的教学大纲、教材、实施意见。
5、考试要求考试主要是考核学生对基本理论和基本问题的理解和应用能力。
在能力层次上，从了解、掌握、重点掌握3个角度来要求。
主要考核学生汽车电路的基本理论、掌握电路分析的一般方法的能力。
6、试题类型及结构考题类型及分数比重大致为：选择题（20%）；判断题（10%）；填空题（40%）；简答题（15%）；计算题（15%）。
第二部分期末复习指导第一章电路的基本概念、定律与分析方法一、重点掌握1．电路的基本概念；2．电路的基本元件；二、一般掌握1．电路的基本定律；2．电路的分析方法。
第二章正弦交流电路一、重点掌握1．电路的谐振；2．安全用电技术；3．三相正弦交流电路。
二、一般掌握1．正弦交流电的基本概念；2．单一参数的正弦交流电路；3．正弦交流电路的分析。
第三章变压器及电动机一、重点掌握1．三相同步电动机；2．控制电机；3．继电器控制系统。
二、一般掌握1．磁路与变压器；2．三相异步电动机。
第四章半导体分立器件及其基本电路一、重点掌握1．多级放大电路；2．放大电路中的负反馈；3．应用举例。
试卷代号: 2523开专《汽车电工电子基础及电路分析》期末复习资料（开卷）一、填空题1．常用的整流滤波电路有全波整流滤波电路和桥式整流滤波电路。
2．电流源的电流是由电流源本身决定的，电压源两端的电压是由电压源自身决定的。
3．三极管的直流分析主要有两种方法：图解法和解析法。
4．非电量的电测法，就是将各种非电量(如温度、压力、速度、位移、应变、流量等)变换为电量，而后进行测量的方法。
若测的是压力，这种变换是由压力传感器完成的。
5．门电路是构成组合电路的基本单元；触发器是构成 _时序电路的基本单元。
6．汽车交流发电机是一个三相同步交流发电机。
发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差 1200电角度。
7．模拟开关是电子测控系统中常用的基本单元电路，用来控制信号的通断。
一般是由双极型晶体三极管或MOS管构成的。
8．在串联电压负反馈放大电路中，若将反馈系数IB1增加，则输出电阻将减小。
9．RC振荡器是正弦振荡器；555振荡器是非正弦振荡器。
10．组合逻辑电路的输出是由此时的输入决定的11．如图所示电路，S打开时V A= 30 V；S闭合时V A= 24 V。
12．三极管的输出特性曲线可分为三个区域，即放大区、饱和区、截止区，当三极管工作在放大区时，关系式I C=βI B才成立，当三极管工作在截止区时，I C=0，当三极管工作在饱和区时，U CE=0。
13．对于一个晶体管放大器来说，一般希望其输入电阻要大些，以减轻信号源的负担，输出电阻要小些，增大带动负载的能力。
14．串联负反馈使输入电阻增加；电压负反馈使输出电阻减小。
15．对称三相交流电动势的特征是：各相电动势的最大值相等，频率相等，彼此间的相位互差 120 度。
16．功率为负值时，表明系统为发出功率；.功率为正值时，表明系统吸收功率。
17．直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路组成。
18．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为正向电阻小，反向电阻大。
19．电路如图1所示，U= 5 伏。
20．如图2所示的逻辑符号是与门电路。
其逻辑表达式为 Y=AB 。
21．在数字电路中，基本的工作信号是数字信号，这种信号在时间上和数值上是离散的，反应在电路上就是高电平和低电平两种状态。
22．正弦交流量的三要素分别为:幅值、频率、初相角。
23．电路的三大组成部分分别为电源、中间环节、负载。
二、选择题1. 三端集成稳压器CW7812的输出电压是（ A ）A、12VB、5VC、9V2．稳压二极管稳压时处于（）偏置状态，而二极管导通时是处于（）偏置状态。
（ A ）A、反向正向B、反向反向C、正向正向3．叠加定理可以用在线性电路中不能叠加的是（ C ）A、电压B、电流C、功率4．理想运放同相输入和反相输入的虚短指的是（ A ）这种现象。
A、U+=U-B、U+=0C、I+=I-5．输入电阻、输出电阻和（ A ）是放大器的主要性能指标。
A、电压放大倍数B、电源C、功率6．符合“或”逻辑关系的表达式是（ C ）A、1+1=2B、1+1=0C、1+1=17．整流电路的目的是（ A ）A、将交流变为直流B、将高频变为低频C、将正弦波变为方波8．场效应管属于（ C ）控制型器件。
A、电容B、电流C、电压9．差分放大器是为了（ C ）而设置的。
A、稳定AuB、放大信号C、抑制零点漂移10．组合逻辑电路在电路结构上只包含（ A ）A、各种门电路B、各种触发器C、反馈电路11．若用万用表测二极管的正、反向电阻的方法来判断二管的好坏，好的管子应为( C )A、正、反向电相等B、正向电阻大，反向电阻小C、反向电阻比正向电阻大很多倍12．集成运算放大器线性应用下电压增益的运算精度与开环电压增益A的关系是( C )A、A越高运算精度越高B、A越高运算精度越低C、运算精度与A无关13．直流电的文字符号为（ C ）A、 ACB、 VCC、 DC14．电流的方向规定为（ C ）移动的方向。
A、负电荷B、负离子C、正电荷15．电阻串联后总电阻（ A ）。
A、增大B、减小C、不变16．电流总是从高电位流向低电位，这一结论适合于（ A ）。
A、外电路B、内电路C、全电路17．某电阻两端电压为40V，通过电阻的电流为0.5A，则导体的电阻为（ A ）。
A、80ΩB、60ΩC、 20Ω18．一只电阻的阻值为3Ω，另一只为6Ω，将两电阻并联起来，其电阻值为（ B ）。
A、 4ΩB、 2ΩC、1Ω19．我国使用的工频交流电的频率为（ C ）。
A、45HZB、 60HZC、50HZ20．三相四线制电源的线电压与相电压的数量关系为（ A ）。
21．确定一个正弦量的三要素为（ A ）。
A 、最大值 角频率 初相位B 、瞬时值 周期 初相位C 、有效值 周期 相位差 22．与参考点有关的物理量是（ C ）。
A 、 电流B 、 电压C 、 电位三、判断题(判断下列词语解释正确与否，在括号内正确打√，错误打 ×) 1．半导体二极管的特性为反向导通，正向截止。
( × ) 2．在运算电路中，同相输入端和反相输入端均为“虚地”。
( × ) 3. 直流稳压电源中的滤波电路是低通滤波电路。
( √ ) 4．负载增加指负载取用的电流和功率增加(电压一定)。
( √ ) 5．引入反馈一定能改善放大器性能。
( × ) 6．电子电路中的开环是指电路中没有接负载。
( × ) 7．电阻两端电压为5V ，电阻为10欧，电压升至IOV 时，电阻将为20欧。
( × ) 8. 三极管是非线性器件，但一定条件下可用线性模型来代替。
( √ ) 9．在线性电路中，负载电阻RL 中流过的电流分别由电压源U 。
和电流源供给，分别计算 出在电压源和电流源的作用下RL 中的功率分别为2W 和3W ，则根据叠加原理可知负载 电阻RL 中总的功率为5W 。
( × ) 10．电子电路中如要放大器负载能力强要求放大器的输出电阻越大越好。
( × ) 11．正弦交流电中的三要素是有效值、频率和角频率。
（ × ） 12．晶体三极管具有能量放大功能。
（ × ） 13．电路有三种状态，通路状态、开路状态和断路状态。
（ × ）14．磁场强度H 只与产生磁场的电流大小、空间位置、结构有关，而与介质无关。
（ × ） 15．在运算电路中，同相输入端和反相输入均为“虚地”。
（ × ） 16．只要引入正反馈，电路就会产生正弦波振荡。
（ × ） 17．硅管为NPN 型，锗管为PNP 型。
（ × ） 18．晶体三极管不具有能量放大功能。
（ √ ） 19．二极管只要承受正向阳极电压时就会导通。
（ × ） 20．引人反馈能提高放大器性能。
( ×) 21．电子电路中的开环是指电路中没有接反馈。
( √ ) 22．既然电流负反馈稳定输出电流，那么必然稳定输出电压。
( × ) 23．放大电路的增益为100，加人负反馈后会使增益增加。
( × ) 24．在深度负反馈的条件下，Af =l/B ，说明放大器的闭环增益与开环增益无关，但放大器必需等效为理想放大器。
( √ ) 25．开路是指电源与外电路断开的状态，因此电源两端没有电压。
( × ) 26．工作在过零比较器中的运放总是工作在开环状态。
( √ ) 27．要求放大器带负载能强，则放大器输出电阻越大越好。
( × ) 28．电压负反馈稳定输出电压，电流负反馈稳定输出电流。
( √ ) 29．利用两只NPN 型管构成的复合管只能等效为NPN 型管。
( √ ) 30．开路是指电琳与外电路断汗的状态，因此电源两端没有电压。
( × ) 31．工作在过零比较器中的运放总是工作在开环状态。
( √ ) 32．在深度负反馈的条件下，B A i /1 ，说明放大器的闭环增益与开环增益无关;但放大器必需等效为理想放大器。
（ √ ） 33．硅管为NPN 型，锗管为PNP 型。
（ × ） 四、简答题1．简述反馈的基本概念。
答：反馈就是将输出信号取出一部分或全部送回到放大电路的输入回路，与原输入信号相加或相减后再作用到放大电路的输入端。
2．正弦量的三要素包括哪些?答：幅值、角频率和初相位。
3. 简述受控源有哪几种类型。
答：电压控制电流、源电流控制电压源、电流控制电流源、电压控制电压源。
4．简述电子测控系统的主要组成部分及其功能。
答：由传感器、滤波放大器、采样保持电路、多路转换开关、A/D和微机控制系统组成。
传感器:非电量转换成电信号。
滤波放大器：进行滤波放大。
采样保持电路：连续变化的模拟量进行离散化；A/D：模拟信号转化为数字信号。
微机控制系统:对数字信号进行运算和控制。
5．简述电路空载和短路的特性。
答：电路开路（空载）：（1）I=0；（2）U L=0；（3）电源内阻无压降；（4）输出功率为0。
电路短路：（1）Is非常大；（2）U L=0；（3）电源内阻功率大；（4）输出功率为0。
6．简述示波器的用途。
答：示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。
7．简述戴维南定理。
答：任何一个线性有源二端网络，对其外部而言，都可以用一个电压源和电阻相串联的支路等效代替。
其中电压源的电压为有源二端网络的两个端钮之间的开路电压，电阻为二端网络的电源置零后，从二端网络两个端钮看进去的等效电阻。
8．简述电流源与电压源的互换条件，说明何种情况下二者不能互换。
答：理想电压源不能互换。
互换条件为：Us=IsRo ，Ro=Rs。
9．如图所示，输人采用8421BCD码，试说明电路中的逻辑符号为何？实现的何种逻辑功能？答：电路中的逻辑符号为比较器；判断输人信号是否大于零；4舍5入电路。
10．根据如图所示三极管的各管脚电位，试分析其工作状态，并将结果用“√”填入表内，其中NPN型管为硅材料，PNP型管为锗材料。
答案：11．画出并联型开关电容电路的原理图，说明原理。
答：可等效成电阻，阻值为R=1/(f,C)两个MOS模拟开关管分别受两个互补时钟控制，它们具有同频、相位相反、振幅相等而不重叠的特性。
当UG为高电平时，M1导通M2截止，相当于简化图中的开关S1接向1端。
电压V1向电容C充电至V1,此时电容C上储存的电荷量为Q1=C.V1当UG为低电平时，M2导通M1截止，相当于开关S1接向2端。
电容C通过2端的负载放电形成电压V2,电容C上储存的电荷量为Q2=C.V2。
在这个过程中，通过电容C从1端传送至2端的电荷量△Q为：△Q=Q1-Q2=C(V1-V2)假设U G,U的频率为f（周期为T），当f远高于信号频率时，在一个周期T内，1端向2端传递的平G均电流为I()RCf TC TQI VV V V V V 2121211△-=∙-=-==这个电路可等效为一个电阻，其等效电阻R 为：Cf R ∙=1当电容C 固定时，改变时钟频率可以调节等效电阻的大小。
