无线电对讲机的基本知识资料

对讲机的原理
对讲机是一种无线通信设备，利用无线电技术实现人与人之间的语音通讯。

它原理上基于两个关键要素：发射和接收。

发射器主要由话筒、音频放大电路、电子发射器和天线组成。

话筒负责将人声转换为电信号，经由音频放大电路进行放大，并由电子发射器将电信号转换成无线电信号，然后通过天线发射出去。

接收器由天线、无线电频率转换器、音频放大电路、扬声器组成。

无线电信号经过天线接收后，通过频率转换器将其转换为音频信号，然后经过音频放大电路进行放大，并由扬声器将音频信号转化为可听的声音。

当一台对讲机作为发射器时，它可以将声音信号转化为无线电信号并发送出去；而当一台对讲机作为接收器时，它可以接收无线电信号并将其转化为声音信号输出。

对讲机的发射和接收频率一般是预设的，用于保持同一频道的通信。

通过调整对讲机上的频道选择器，可以选择不同的频道来实现不同频率间的通信。

总的来说，对讲机工作的基本原理是通过将声音信号转换为无线电信号并通过无线电波传输，然后再将接收到的无线电信号转换回声音信号。

这种方式使得人们可以随时随地进行简单的语音通讯，适用于许多场景，如工程施工、雪山探险、安保工作等。

对讲机的工作原理一、引言对讲机是一种便携式的通信设备，广泛应用于警察、消防员、工地工人等需要临时通信的场合。

了解对讲机的工作原理对于使用者和维修人员来说都是非常重要的。

本文将详细介绍对讲机的工作原理，包括无线电通信原理、频率调制、解调、信道选择以及音频处理等方面的内容。

二、无线电通信原理对讲机的工作原理基于无线电通信技术。

无线电通信是利用无线电波进行信息传输的一种方式。

对讲机通过内置的天线发射和接收无线电信号，实现双向通信。

其基本原理如下：1. 发射：对讲机内置的麦克风将声音转换成电信号，经过音频处理后，通过调制电路将电信号转换成无线电信号。

无线电信号经过功率放大器放大后，通过天线发射出去。

2. 接收：对讲机的天线接收到其他对讲机发射的无线电信号后，经过放大器放大后，通过解调电路将无线电信号转换成电信号。

电信号经过音频处理后，通过扬声器转换成声音。

三、频率调制频率调制是对讲机中的一个重要环节，它决定了无线电信号的频率范围和带宽。

常见的频率调制方式有调幅（AM）和调频（FM）两种。

1. 调幅（AM）：调幅是通过改变无线电信号的振幅来传输信息的一种调制方式。

对讲机中使用的调幅方式可以实现较长的通信距离，但抗干扰能力较差。

2. 调频（FM）：调频是通过改变无线电信号的频率来传输信息的一种调制方式。

对讲机中使用的调频方式抗干扰能力较强，通信质量较好，但通信距离相对较短。

四、解调解调是将接收到的无线电信号转换成原始信号的过程。

对讲机中的解调过程主要包括两个步骤：检测和放大。

1. 检测：对讲机接收到的无线电信号经过检测电路，将其转换成包含原始信号的振荡信号。

2. 放大：经过检测后的振荡信号通过放大电路放大，以便后续的音频处理。

五、信道选择对讲机通常具有多个信道可供选择，用于避免不同对讲机之间的干扰。

信道选择是通过改变对讲机的接收和发射频率来实现的。

在选择信道时，需要确保与其他对讲机的频率不冲突，以获得良好的通信质量。

对讲机原理概述对讲机是一种便携式无线通信设备，用于实现短距离的语音通讯。

它采用了一系列的技术原理，包括无线电通信、调制解调、信号处理等。

无线电通信原理对讲机使用无线电波进行通讯，它通过内置天线收发信号。

在无线电通信中，对讲机主要使用了以下原理：调频调制对讲机中的一个重要原理是调频调制（Frequency Modulation，FM）。

调频调制是将声音信号转换为与之对应的射频信号的一种方法，实现了音频信号的传输。

在对讲机中，麦克风会将声音信号转换为电信号，并通过调频方法进行调制，使其转化为特定频率的射频信号。

射频信号的传输与接收对讲机中的射频信号通过天线进行发送和接收。

发射机负责将信号经过放大和滤波等处理后发送出去，接收机则通过天线接收射频信号，然后通过滤波、放大、解调等过程将其转换为可听的声音信号。

通信频率对讲机使用不同的频率来进行通信。

这些频率通常属于业余无线电频段或专用无线电频段，由相关的无线电管理机构进行规定和分配。

通过预设通信频率，可以保证对讲机之间在同一频率上进行通信，避免互相干扰。

信号处理原理对讲机中的信号处理原理主要包括音频信号处理和调制解调过程，以确保有效地传输语音信号。

音频信号处理对讲机中的音频信号处理主要包括声音的采样和编码解码过程。

首先，麦克风采集到的声音通过模拟数字转换器（ADC）转换为数字信号进行采样。

然后，对采样后的数字信号进行编码，以减小信号传输的数据量。

接收端对编码后的信号进行解码，使其恢复为原始的音频信号。

调制解调调制解调是对讲机中射频信号的调制与解调过程。

调制将音频信号转换为射频信号进行传输，而解调则将接收到的射频信号转换为可听的声音信号。

对讲机通常采用频率调制（FM）或幅度调制（AM）等调制方式。

功放与音箱对讲机中的功放与音箱起到放大声音信号的作用，使其能够更清晰地被听到。

通过功放，信号的能量被放大，然后通过音箱转化为声音。

其他技术原理除了以上的基本原理，对讲机中还使用了一些其他的技术原理，如：双向通信对讲机支持双向通信，即可以实现同时收听和发言。

对讲机基础知识（参数介绍）一、对讲机的基本功能对讲机的基本功能就是完成语音的无线传输，接收方能清晰的接收到发送方的语音信号。

对讲机的功率越大，发出的电磁波越强，无线通信距离越远。

无线电波在传输过程中会逐渐衰减。

手持对讲机，受电池能量的限制，以及对使用者健康保护的目的，功率不可以做的很高，目前国际（国家）标准规定：手持对讲机最大功率不能大于5W ( 即5瓦) .接收机的灵敏度越高，通信距离越远。

但是由于背景电磁噪声的存在，接收机的放大倍数不可以无限提高，接收机的灵敏度也就不能无限提高。

于是在当前技术背景下，对讲机的灵敏度一般为：-118 dBm ~ -123dBm ( 0.15μV ~ 0.28μV)处于各种技术需求考虑：对讲机还有其他一些技术参数，下面分发射和接收两方面予以介绍。

二、对讲机发射机技术参数：发射机信号流程框图1.频率误差（载频容差）2.发射功率3.发射调制灵敏度4.发射调制限制5.调制失真: (音频失真）6.调制特性7.发射信噪比S/N8.剩余调频9.发射机电流10.邻道功率11.杂散射频分量三、对讲机发射机技术参数解释：1、频率误差（载频容差）：为未调制载波频率与额定（标称）频率之差。

频率误差用ppm或Hz 为单位来表示。

一般要求：小于10ppm.频率误差可用仪器直接测试。

2.发射功率：在未加调制情况下，一个射频周期内发射机加给传输线的平均功率（W 或dBm）。

通俗的讲，就是从发射机天线座输出的RF功率。

要求小于5W.发射功率可由仪器直接测试。

3、发射调制灵敏度：发射机的标准输入信号电压，用mV或dBm为单位表示。

使发射机调制频偏达到标准频偏（最大频偏的60%）时的调制信号电平，就叫发射机的调制灵敏度。

一般在5mV ~20mV, 没有硬性规定。

测试方法如下：4、发射调制限制（极限调制度）:发射机音频电路防止调制频偏超过最大允许偏移的能力。

（单位：HZ或者KHz）。

宽带5KHZ; 中带4KHZ; 窄带2.5KHZ.测试条件：调制频率1KHZ 、调制信号幅度120mV，滤波器设置50HZ~15KHZ5、调制失真: (音频失真）：由于调制电路的非线性（虽然设计者总是尽可能使之靠近线性），而造成的调制音频信号失真，叫调制失真。

对讲机通信原理基于无线电通信技术，主要包括以下几个方面：
1. 调频调制（FM）：对讲机通常采用调频调制技术进行信号传输。

在调频调制中，声音信号被转换成电信号，然后通过改变载波频率的方式将声音信号叠加到载波信号上，形成调制后的信号进行传输。

2. 发射机：对讲机的发射机负责将经过调频调制的信号转换成无线电波进行发送。

发射机包括信号调制、功率放大、频率合成等模块，通过调节这些模块的参数来实现对信号的处理和发送。

3. 接收机：对讲机的接收机负责接收来自其他对讲机发送的信号。

接收机包括信号解调、频率解析、信号处理等模块，通过这些模块对接收到的信号进行处理，并输出解调后的声音信号。

4. 天线：天线是对讲机中用于发送和接收无线电信号的重要部件。

发射机通过天线将信号发送出去，接收机通过天线接收其他对讲机发送的信号。

5. 频率分配：为了避免不同对讲机之间的干扰，通常会在无线电频段中为每个对讲机分配特定的频率或频道。

这样可以确保不同对讲机之间的通信不会发生冲突。

6. 调频解调：接收机中的调频解调模块负责将接收到的调频调制信号解调成原始的声音信号，以便用户能够听到其他对讲机发送的消息。

通过以上原理，对讲机可以实现用户之间的实时语音通信，是一种简单实用的无线通信工具。

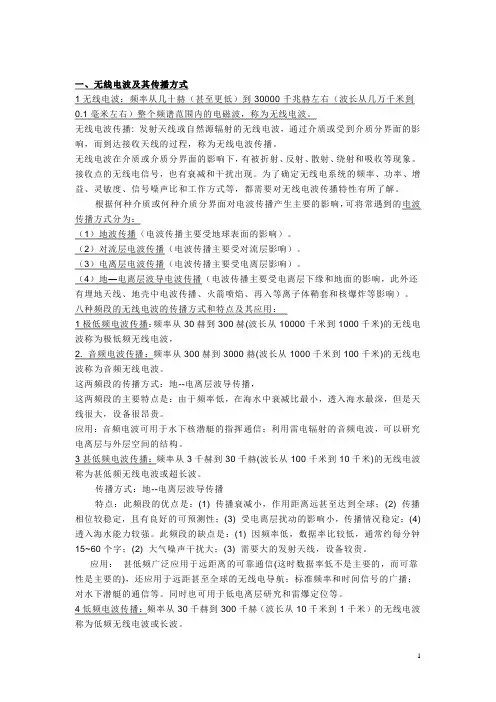

一、无线电波及其传播方式1无线电波：频率从几十赫（甚至更低）到30000千兆赫左右（波长从几万千米到0.1毫米左右）整个频谱范围内的电磁波，称为无线电波。

无线电波传播: 发射天线或自然源辐射的无线电波，通过介质或受到介质分界面的影响，而到达接收天线的过程，称为无线电波传播。

无线电波在介质或介质分界面的影响下，有被折射、反射、散射、绕射和吸收等现象。

接收点的无线电信号，也有衰减和干扰出现。

为了确定无线电系统的频率、功率、增益、灵敏度、信号噪声比和工作方式等，都需要对无线电波传播特性有所了解。

根据何种介质或何种介质分界面对电波传播产生主要的影响，可将常遇到的电波传播方式分为：（1）地波传播（电波传播主要受地球表面的影响）。

（2）对流层电波传播（电波传播主要受对流层影响）。

（3）电离层电波传播（电波传播主要受电离层影响）。

（4）地—电离层波导电波传播（电波传播主要受电离层下缘和地面的影响，此外还有埋地天线、地壳中电波传播、火箭喷焰、再入等离子体鞘套和核爆炸等影响）。

八种频段的无线电波的传播方式和特点及其应用：1极低频电波传播：频率从30赫到300赫(波长从10000千米到1000千米)的无线电波称为极低频无线电波，2. 音频电波传播：频率从300赫到3000赫(波长从1000千米到100千米)的无线电波称为音频无线电波。

这两频段的传播方式：地--电离层波导传播，这两频段的主要特点是：由于频率低，在海水中衰减比最小，透入海水最深，但是天线很大，设备很昂贵。

应用：音频电波可用于水下核潜艇的指挥通信；利用雷电辐射的音频电波，可以研究电离层与外层空间的结构。

3甚低频电波传播：频率从3千赫到30千赫(波长从100千米到10千米)的无线电波称为甚低频无线电波或超长波。

传播方式：地--电离层波导传播特点：此频段的优点是：(1) 传播衰减小，作用距离远甚至达到全球；(2) 传播相位较稳定，且有良好的可预测性；(3) 受电离层扰动的影响小，传播情况稳定；(4) 透入海水能力较强。

对讲机的工作原理对讲机是一种便携式通讯设备，常用于个人或团队间的短距离通讯。

它可以在没有网络或移动信号的情况下进行通讯，因此在野外、建筑工地、安保等场合得到广泛应用。

本文将介绍对讲机的工作原理及其技术特点。

一、对讲机的基本原理对讲机的基本原理是采用无线电波进行通讯。

对讲机发射机将音频信号转换成无线电信号，通过天线发射出去。

接收机则接收到对方发射机发出的无线电信号，并将其转换成声音信号，通过扬声器播放出来。

这样就实现了双向通讯。

对讲机的无线电波频段通常为400-470MHz，这是一种UHF（Ultra High Frequency，超高频）频段。

UHF频段的特点是穿透力较差，但信号稳定，适合在城市等复杂环境中使用。

对讲机的信道数通常为16个，这意味着可以与16个不同的对讲机进行通讯。

二、对讲机的技术特点1. 轻便便携对讲机的最大特点是轻便便携，可以随身携带。

对于需要频繁移动的人员或团队，对讲机是一种非常方便的通讯设备。

2. 防水防尘对讲机通常具有防水防尘的能力，可以在恶劣的天气或环境下使用。

这使得对讲机在野外、建筑工地等场合得到广泛应用。

3. 群组通讯对讲机可以实现群组通讯，即多个对讲机同时进行通讯。

这使得团队协作更加高效，可以在不同位置的人员之间快速传递信息。

4. 无需网络对讲机不需要网络或移动信号支持，可以在没有信号的地方进行通讯。

这使得对讲机在一些偏远地区或紧急情况下得到广泛应用。

5. 低功耗对讲机的功耗通常较低，可以使用长时间。

对于需要长时间使用的人员或团队，对讲机是一种非常实用的通讯设备。

三、对讲机的应用领域对讲机在以下领域得到广泛应用：1. 建筑工地建筑工地是一个复杂的环境，需要不同部门之间的协作。

对讲机可以实现不同部门之间的快速通讯，提高工作效率。

2. 安保安保人员需要随时保持联络，以应对突发情况。

对讲机可以实现安保人员之间的即时通讯，提高安保效率。

3. 野外探险野外探险需要在没有信号的地方进行通讯。

无线电对讲机使用说明书1. 引言无线电对讲机是一种便捷的通讯工具，广泛应用于个人和组织之间的短距离通信。

本说明书将详细介绍无线电对讲机的功能、操作方法和注意事项，以帮助用户正确并安全地使用该设备。

2. 产品概述无线电对讲机是一种手持式通讯设备，采用无线电频率进行声音的传输。

它可以实现双向通话、单向广播以及其他功能。

本产品具有以下主要特点：- 轻便易携，适合户外使用；- 通信范围广，可在一定距离范围内实现稳定通信；- 多频道选择，减少干扰；- 内置电池，可充电，提供长时间的使用。

3. 功能说明3.1 通话功能无线电对讲机支持双向通话，用户可以按住指定键进行讲话，松开即可收听对方的回复。

同时，该设备还支持单向广播功能，方便用于集体通知或警示。

3.2 频道选择无线电对讲机配备多个频道，用户可根据需求选择不同的频道以避免频道干扰。

操作简单，只需轻按频道选择键，然后使用上下键选择所需频道。

3.3 音量控制本设备配备音量调节功能，用户可根据需求自行调节对讲机的音量大小。

通过按住音量加或音量减按键，可以实现音量的增加或减小。

3.4 其他功能无线电对讲机还拥有多种其他实用功能，包括静音功能、呼叫功能和电池电量显示等。

用户可根据需要进行设置和使用。

4. 操作方法4.1 充电使用本产品之前，请确保设备已充满电。

使用随附的充电器插入设备上的充电插口并连接电源插座，待指示灯显示充电完成后，即可拔出充电器。

4.2 开机与关机按下设备侧面的开关按钮，听到开机音后，设备即处于开机状态。

再次按下开关按钮可将设备切换至关机状态。

4.3 频道选择按下频道选择键，然后使用上下键选择所需频道。

在选定频道后，按下确认键使其生效。

4.4 通话将无线电对讲机靠近嘴巴，按住对讲键开始讲话。

松开对讲键即可收听对方的回复。

注意在讲话前要确认所选频道与对方一致，以确保通信的顺利进行。

5. 注意事项5.1 合法使用请用户遵守当地相关法律法规，正确使用无线电对讲机。

对讲机的工作原理对讲机是一种便携式无线通信设备，广泛应用于各种场合，如工地、物流仓储、旅游导游、安保等。

它通过无线电信号实现人与人之间的语音通信，具有简单、方便、实时的特点。

本文将详细介绍对讲机的工作原理。

一、无线电通信原理对讲机的工作原理基于无线电通信技术。

无线电通信是利用无线电波传输信号的一种通信方式。

无线电波是一种电磁波，可以在空气中传播。

无线电信号通过调制和解调的方式，在发送端将声音信号转换为无线电信号，然后在接收端将无线电信号转换回声音信号。

二、对讲机的组成部份1. 发射机：发射机是对讲机的核心部份，负责将声音信号转换为无线电信号并发送出去。

发射机包括麦克风、调制电路和射频放大器等组件。

麦克风将声音转换为电信号，调制电路将电信号调制成适合传输的无线电信号，射频放大器将无线电信号放大后发送出去。

2. 接收机：接收机负责接收来自其他对讲机发送的无线电信号，并将其转换为声音信号。

接收机包括天线、射频放大器、解调电路和扬声器等组件。

天线接收到无线电信号后，射频放大器将其放大，解调电路将其解调为电信号，然后通过扬声器输出声音。

3. 天线：天线是对讲机的重要组成部份，它负责接收和发送无线电信号。

天线的设计和位置对对讲机的通信距离和质量有着重要影响。

4. 电源：对讲机需要电源供电。

电源可以是可充电电池或者外部电源适配器。

三、对讲机的工作过程1. 发送过程：(1) 用户按下对讲机上的发射按钮，启动发射机。

(2) 麦克风将用户的声音转换为电信号。

(3) 调制电路将电信号调制成适合传输的无线电信号。

(4) 射频放大器将无线电信号放大。

(5) 天线将放大后的无线电信号发送出去，传播到接收机。

2. 接收过程：(1) 天线接收到其他对讲机发送的无线电信号。

(2) 射频放大器将接收到的无线电信号放大。

(3) 解调电路将无线电信号解调为电信号。

(4) 扬声器将电信号转换为声音信号，用户可以听到对方的声音。

四、对讲机的特点和应用1. 简单便携：对讲机体积小巧，携带方便，操作简单，适合各种场合使用。
