无线电基础知识
Page: 13
1.3.5 无线电信号的解调
解调：将调制信号还原出来的过程。解调又有检波与鉴频和鉴相之分。
1）发射的无线电波如何被接收到：
3）变频（混频）
电磁波在空间传播时，如果遇到导体，会使导体 将一定频率范围的已调
产生感应电流，感应电流的频率跟激起它的电磁 波的频率相同。因此利用放在电磁波传播空间中 的导体，就可以接收到电磁波了。
Date: 2019/10/6
Page: 23
电容滤波电路：
电容滤波电路原理：
若v2处于正半周，二极管D1、D3导通，变压器次端电压v2给电容器C充电。 此时C相当于并联在v2上，所以输出波形同v2 ，是正弦波。
当v2到达wt=p/2时，开始下降。先假设二极管关断，电容C就要以指数规律向 负载ＲL放电。指数放电起始点的放电速率很大。在刚过wt=p/2时，正弦曲线下 降的速率很慢。所以刚过wt=p/2时二极管仍然导通。在超过wt=p/2后的某个点， 正弦曲线下降的速率越来越快，当刚超过指数曲线起始放电速率时，二极管关断。 所以在t2到t3时刻，二极管导电，Ｃ充电，Vi=Vo按正弦规律变化；t1到t2时刻二 极管关断，Vi=Vo按指数曲线下降，放电时间常数为RLC。
Date: 2019/10/6
Page: 24
电感滤波电路：
电感滤波电路原理：
利用储能元件电感器Ｌ的电流不能突变的性质，把电感Ｌ与整流电路的负载ＲL 相串联，也可以起到滤波的作用。
当v2正半周时，D1、D3导电，电感中的电流将滞后v2。当负半周时，电感中的 电流将更换经由D2、D4提供。因桥式电路的对称性和电感中电流的连续性，四个 二极管D1、D3；D2、D4的导电角都是180°。
波段名称
甚长波 长波 中波 短波 米波 分米波 厘米波 毫米波 丝米波
无线电基础知识(课堂PPT)
在蜂窝网络中对移动台的定位有两类：
基于移动台的定位和基于网络的定位
前者是由移动台根据接收到多个发射台的 信号特征信息确定其与各发射台之间的几何位 置关系，在对其自身位置进行定位估计，GPS 系统、罗兰系统属于这一类。
后者则由多个基站接收机同时检测移动台 发射的信号，根据信号的特征信息由蜂窝网络 对移动台进行一步根据不同的定位类型，估计相应的定 位参数。 第二步根据估计出的定位参数，采用相应定 位算法估计目标的位置。
二 根据采用的定位参量（或位置线）不同， 又可分为： 1）测距定位（圆位置线定位） 2）测距差定位（双曲线位置线定位） 3）测距和定位（椭圆位置线定位） 4）测角定位（直线位置线定位） 5）混合定位（混合位置线定位）
（3）无线电波在传播路径中，若遇不连续 煤质时产生反射
（4）在理想均匀媒质中，无线电波传播速 度为常数
*根据（1）（2）两个特性，可以测定无线
电波的传播方向，从而确定目标相对发射台 的方向
*根据（1）（4）两个特性，可以测定无线
电波在发射台和目标之间的传播时间，从而 确定目标到发射台的斜距（如测定电波由两 个发射台到目标的时间差，则可确定目标到 这两个发射台的距离差）
无线电定位
无线电定位的过程就是通过无线电 波的发射与接收，测量目标的方向、 距离、距离差、高度等定位参量， 实现位置坐标求解的过程。
常用无线电定位系统的结构图如下：
位置已知发射台
发
位置已知发射台
位置1
射
台
接
辐
收
位置2
目
射 无
电参量
线 电波传播 电
信 （A,W,Ø ,T）
机 接
电位参量
收
处 理
无线电基础培训PPT课件
7
业余无线电的国际惯例
通信限用明语、明码，建立通信后至少每 10 分钟发送呼号一次。 不得有商业行为。(FCC 97.111) 使用无线电不得接受报酬。(FCC 97.112) 业余电台禁止发送音乐。(FCC 97.115) 业余无线电禁止一切非法目的的通信。(FCC 97.116) 禁止发送猥亵、粗野、不礼貌及亵渎神明的内容。(FCC 97.119) 禁止使用伪造的呼号。(FCC 97.121) 禁止干扰。(FCC 97.125) 避免讨论政治、宗教。( 惯例 ) 接收与解读任何信号并非不道德，但未经核准不得将所得内容公开
在中国，电台执照分为三个等级，A级最低，C级最 高。
10
The Amateur's Code 業餘 守則
爱平友进忠体 国衡善步诚谅
11
呼号及频率分配
每个人都有名字，无线电台也一样，无线 电台的名字就称为呼号。经由特定的命名 方式 ，同一时间内绝不会有相同的呼号出 现，而且可以由呼号判断电台的性质及国 籍。在美国，业余无线电人员甚至可以用 电台呼号作为车牌号码。
无线电基础知识培训
1
使用无线电之前 必须建立的观念
2
• 人民有通信的自由，玩玩无线电干嘛有那 么多规矩？
• 使用无线电只是为了在郊游、办活动或工 厂等场合，方便联络之用，这样也要考试 吗？
• 听说只要加入 xx 救援队、xx 搜救总队就 可以使用业余无线电？
• 我的朋友没有执照还是玩得很快乐，为什 么还要去考执照？
12
呼号及频率分配
呼号的由 Prefix 和 Surfix 组成，Prefix 代表国 家，通常由两个字母或一个字母加 一个数字或一 个数字加一个字母组成，如果是 B,F,H,I,K,M,N,R,W 则可以只用一个字 母作为 Prifix。Surfix 一般为一到三个字母，仅为流水编 号不具特殊意义。
业余无线电的国际惯例
通信限用明语、明码，建立通信后至少每 10 分钟发送呼号一次。 不得有商业行为。(FCC 97.111) 使用无线电不得接受报酬。(FCC 97.112) 业余电台禁止发送音乐。(FCC 97.115) 业余无线电禁止一切非法目的的通信。(FCC 97.116) 禁止发送猥亵、粗野、不礼貌及亵渎神明的内容。(FCC 97.119) 禁止使用伪造的呼号。(FCC 97.121) 禁止干扰。(FCC 97.125) 避免讨论政治、宗教。( 惯例 ) 接收与解读任何信号并非不道德，但未经核准不得将所得内容公开
在中国，电台执照分为三个等级，A级最低，C级最 高。
10
The Amateur's Code 業餘 守則
爱平友进忠体 国衡善步诚谅
11
呼号及频率分配
每个人都有名字，无线电台也一样，无线 电台的名字就称为呼号。经由特定的命名 方式 ，同一时间内绝不会有相同的呼号出 现，而且可以由呼号判断电台的性质及国 籍。在美国，业余无线电人员甚至可以用 电台呼号作为车牌号码。
无线电基础知识培训
1
使用无线电之前 必须建立的观念
2
• 人民有通信的自由，玩玩无线电干嘛有那 么多规矩？
• 使用无线电只是为了在郊游、办活动或工 厂等场合，方便联络之用，这样也要考试 吗？
• 听说只要加入 xx 救援队、xx 搜救总队就 可以使用业余无线电？
• 我的朋友没有执照还是玩得很快乐，为什 么还要去考执照？
12
呼号及频率分配
呼号的由 Prefix 和 Surfix 组成，Prefix 代表国 家，通常由两个字母或一个字母加 一个数字或一 个数字加一个字母组成，如果是 B,F,H,I,K,M,N,R,W 则可以只用一个字 母作为 Prifix。Surfix 一般为一到三个字母，仅为流水编 号不具特殊意义。
(完整版)无线电课件
• 高频：3~30Mห้องสมุดไป่ตู้z，机载高频通信系统，长距离。 • 甚高频：30~300MHz，200n miles, MK/VOR/ILS。 • 特高频：300～3000MHz，军事通信，
GS/DME/ATC/GPS. • 超高频：3～300GHz，卫星通信，气象雷达、无线电高
度表。 • 极高频：30～300GHz，通信与导航都不用。
• 无线电波的传播方向如图所示：
• 可见：当电场和磁场方向中的任何一个量改变方 向时，传播方向都将相反；而当同时改变时，传 播方向并不改变。
• 传播媒介：自由空间。 • 传播方式：地波、天波和直达波。
（1）地波 3MHz以下的电磁波主要沿地表传播 , 称为地波 , 如图所示 :中长波主要利用地波传播。
C/ f
频段划分
8个频段：VLF、LF、MF、HF、VHF、UHF、 SHF、EHF。 机载无线电设备几乎使用所有的频段。如图：
8个频段简要介绍：
• 甚低频：30kHz，OMEGA、军事、人说话。 • 低频：30~300kHz，长波电台和ADF导航系统。
• 。 中频：300~3000kHz，中波电台、ADF（200~1600kHz）
（2）天波 3～30MHz的电磁波，主要靠天空中电离层的
折射和反射传播，称为天波，如图所示:短波
电离层
（3）直达波 30MHz以上的电磁波主要沿空间直线传播，称为
直达波或空间波，也称为视距传播，如图所示：电 视信号、卫星信号的传播等，
各波段传播特点
1、超长波和长波： 绕射能力强、地面吸收少、传播距离远、传播稳 定、波段窄。
复合波：负载不准确等于传输线的特性阻抗。
复合波状态的驻波比（系数）
• 驻波系数：衡量负载匹配状况。负载偏离传输线 特性阻抗越多，线上的驻波成分越多，系数越大。 越匹配，系数接近1。
GS/DME/ATC/GPS. • 超高频：3～300GHz，卫星通信，气象雷达、无线电高
度表。 • 极高频：30～300GHz，通信与导航都不用。
• 无线电波的传播方向如图所示：
• 可见：当电场和磁场方向中的任何一个量改变方 向时，传播方向都将相反；而当同时改变时，传 播方向并不改变。
• 传播媒介：自由空间。 • 传播方式：地波、天波和直达波。
（1）地波 3MHz以下的电磁波主要沿地表传播 , 称为地波 , 如图所示 :中长波主要利用地波传播。
C/ f
频段划分
8个频段：VLF、LF、MF、HF、VHF、UHF、 SHF、EHF。 机载无线电设备几乎使用所有的频段。如图：
8个频段简要介绍：
• 甚低频：30kHz，OMEGA、军事、人说话。 • 低频：30~300kHz，长波电台和ADF导航系统。
• 。 中频：300~3000kHz，中波电台、ADF（200~1600kHz）
（2）天波 3～30MHz的电磁波，主要靠天空中电离层的
折射和反射传播，称为天波，如图所示:短波
电离层
（3）直达波 30MHz以上的电磁波主要沿空间直线传播，称为
直达波或空间波，也称为视距传播，如图所示：电 视信号、卫星信号的传播等，
各波段传播特点
1、超长波和长波： 绕射能力强、地面吸收少、传播距离远、传播稳 定、波段窄。
复合波：负载不准确等于传输线的特性阻抗。
复合波状态的驻波比（系数）
• 驻波系数：衡量负载匹配状况。负载偏离传输线 特性阻抗越多，线上的驻波成分越多，系数越大。 越匹配，系数接近1。
无线电基础知识..
f 100
需减小波长，提高发射频率。
选台 将不同电台发送的信息分配到不同频率的载波信号上，使接收 机可选择特定电台的信息而抑制其他电台发送的信息和各种干扰。
什么叫超外差式接收机
混频器输出端获得的载频是本振频率和高频已调 信号两者频率之差。
为什么要使用混频器
如果接收机直接将高频信号放大，对于不同的频率， 接收机的灵敏度（接收弱信号的能力）和选择性（区 别不同信号的能力）会发生较大变化。而使用混频器 得到的中频信号的频率固定，因此中频信号的选择和 增益与接收的频率无关。
1、沿地表面传播的地波
特点：因为地表面的导电特性比较稳定，所以电波沿地面的传 播比较稳定，遇障碍物绕射能力强，传输距离比较远。
应用： 导航
1.5MHz以下的电磁波主要沿地表传播 , 称为 地波 ,
如图所示 :
2、靠电离层的折射和反射进行传播 特点：短波通信天线尺寸 小，所需发射功率低，成本低，但
输入阻抗与天线的结构和工作波长有关，基本半波振子的输 入阻抗为：(73.1+j42.5)欧姆。
天线的效率是指天线辐射出去的功率（即有效的转换电磁波部 分的功率）和输入到天线的总功率之比。恒小于1
增益是指天线辐射或接近电波大小的表现，它是方向系数与天 线效率和乘积。
增益大小的选择取决于系统设计对电波覆盖区域的要求，即 在同等条件下，增益越高，电波传播的距离越远，一般基地台天 线采用高增益天线，移动台天线采用低增益天线。
我国第一颗人造卫星的f =20.009MHz（λ＝ 15米）来传送《东方红》乐曲和遥测的信号。
天线
天线是一个能量转换器：
发射天线：高频电能
接收天线：电磁波能
天线的重要参数和特性： 方向性系数 天线增益 输入阻抗 天线效率
需减小波长，提高发射频率。
选台 将不同电台发送的信息分配到不同频率的载波信号上，使接收 机可选择特定电台的信息而抑制其他电台发送的信息和各种干扰。
什么叫超外差式接收机
混频器输出端获得的载频是本振频率和高频已调 信号两者频率之差。
为什么要使用混频器
如果接收机直接将高频信号放大，对于不同的频率， 接收机的灵敏度（接收弱信号的能力）和选择性（区 别不同信号的能力）会发生较大变化。而使用混频器 得到的中频信号的频率固定，因此中频信号的选择和 增益与接收的频率无关。
1、沿地表面传播的地波
特点：因为地表面的导电特性比较稳定，所以电波沿地面的传 播比较稳定，遇障碍物绕射能力强，传输距离比较远。
应用： 导航
1.5MHz以下的电磁波主要沿地表传播 , 称为 地波 ,
如图所示 :
2、靠电离层的折射和反射进行传播 特点：短波通信天线尺寸 小，所需发射功率低，成本低，但
输入阻抗与天线的结构和工作波长有关，基本半波振子的输 入阻抗为：(73.1+j42.5)欧姆。
天线的效率是指天线辐射出去的功率（即有效的转换电磁波部 分的功率）和输入到天线的总功率之比。恒小于1
增益是指天线辐射或接近电波大小的表现，它是方向系数与天 线效率和乘积。
增益大小的选择取决于系统设计对电波覆盖区域的要求，即 在同等条件下，增益越高，电波传播的距离越远，一般基地台天 线采用高增益天线，移动台天线采用低增益天线。
我国第一颗人造卫星的f =20.009MHz（λ＝ 15米）来传送《东方红》乐曲和遥测的信号。
天线
天线是一个能量转换器：
发射天线：高频电能
接收天线：电磁波能
天线的重要参数和特性： 方向性系数 天线增益 输入阻抗 天线效率
无线电基础知识课件
无线电基础知识课件无线电基础知识课件导语：对于无线电基础，掌握相关名词解释非常重要。
下面是无线电基础知识课件：无线电通信名词解释，欢迎大家阅读和参考。
1、无线电的发现与发展无线电的通信起源可以追朔到100多年前的无线电的发现。
1831年，英国法拉弟首先发现了电磁感应现象。
1865年，英国科学家麦克斯韦在总结前人研究电磁现象的基础上，并于1873年建立了完成的电磁波理论。
1887年赫兹验证了电磁波的存在，1895年意大利的马可尼和俄国的波波夫分别利用电磁波成功地进行了莫尔斯电码的发射和接收的实验，发展了无线电，开创了人类开发利用无线电的新纪元。
无线电经过了一百多年的发展，逐步被人类所认识，并被广泛运用于国防建设、经济发展、社会生活的各个领域，在人类社会的发展中起到了重要的推动作用。
其中，德国物理学家赫兹用实验证实了电磁波的存在，为无线电技术的发展开拓了道路，被誉为无线电通信的先驱。
后人为了纪念他，用他的名字命名了频率的单位。
1905年7月，北洋大臣袁世凯在天津开办了无线电训练班，购置马可尼无线电机，在南苑、保定、天津等处行营及部分军舰上装用，用无线电进行相互联系。
开办了中国第一所中央政府所属军用无线电报学堂。
中国人自己开办的第一个广播电台是由无线电专家刘瀚1926年10月1日在哈尔滨创办的。
早期，国际无线电管理机构划分了专门的无线电频率用于海上船舶遇险呼救，呼救信号是SOS。
1958年5月1日，新中国的第一家电视台――北京电视台成立，并试验播出，1958年9月2日，正式播出。
北京电视台是中央电视台的前身。
2、什么叫无线电无线电对无线电波使用的通称。
是一门专门研究利用无线电波传送各种信息的技术学科。
3、什么叫无线电波无线电波是电磁波的一部分，它通过电场和磁场的交替变化，以3×108米/秒(光速) 在自由空间（包括空气和真空）向各个方向传播。
其频率一般为3KHz－300GHz。
4、什么是无线电波段无线电波根据波长和频率，可分为超长波、长波、中波、短波、超短波、微波等波段（也称频段）。

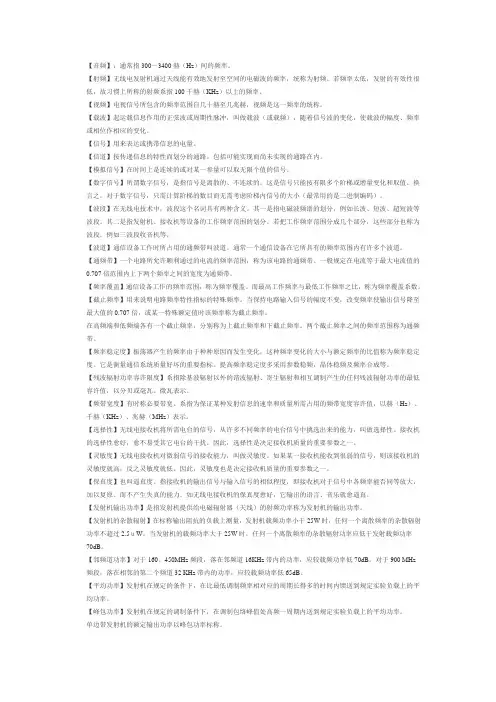

无线电基础知识
【音频】：通常指300～3400赫（Hz）间的频率。
【射频】无线电发射机通过天线能有效地发射至空间的电磁波的频率，统称为射频。
若频率太低，发射的有效性很低，故习惯上所称的射频系指100千赫（KHz）以上的频率。
【视频】电视信号所包含的频率范围自几十赫至几兆赫，视频是这一频率的统称。
【载波】起运载信息作用的正弦波或周期性脉冲，叫做载波（或载频），随着信号波的变化，使载波的幅度、频率或相位作相应的变化。
【信号】用来表达或携带信息的电量。
【信道】按传递信息的特性而划分的通路。
包括可能实现而尚未实现的通路在内。
【模拟信号】在时间上是连续的或对某一参量可以取无限个值的信号。
【数字信号】所谓数字信号，是指信号是离散的、不连续的。
这是信号只能按有限多个阶梯或增量变化和取值。
换言之，对于数字信号，只需计算阶梯的数目而无需考虑阶梯内信号的大小（最常用的是二进制编码）。
【波段】在无线电技术中，波段这个名词具有两种含义。
其一是指电磁波频谱的划分，例如长波、短波、超短波等波段。
其二是指发射机、接收机等设备的工作频率范围的划分。
若把工作频率范围分成几个部分，这些部分也称为波段，例如三波段收音机等。
【波道】通信设备工作时所占用的通频带叫波道。
通常一个通信设备在它所具有的频率范围内有许多个波道。
【通频带】一个电路所允许顺利通过的电流的频率范围，称为该电路的通频带。
一般规定在电流等于最大电流值的0.707倍范围内上下两个频率之间的宽度为通频带。
【频率覆盖】通信设备工作的频率范围，称为频率覆盖。
而最高工作频率与最低工作频率之比，称为频率覆盖系数。
【截止频率】用来说明电路频率特性指标的特殊频率。
当保持电路输入信号的幅度不变，改变频率使输出信号降至最大值的0.707倍，或某一特殊额定值时该频率称为截止频率。
在高频端和低频端各有一个截止频率，分别称为上截止频率和下截止频率。
两个截止频率之间的频率范围称为通频带。
【频率稳定度】振荡器产生的频率由于种种原因而发生变化，这种频率变化的大小与额定频率的比值称为频率稳定度。
1、无线电基础知识课件
二.无线电波传播的基本规律
电波传播过程中的能量变化
电波在传播过程中，由于扩散及介质吸收两方面的原 因，会使电波的能量逐渐减小。
电波只能在绝缘体中传播而不能穿过导体
主要内容
无线电波的基础知识 无线电波传播的基本规律 电波的传播方式与各波段电波的传播特点 调幅发射设备和接收设备的工作原理
三.电波的传播方式与各波段电波的传播特点
第一章 无线电波的物理基础
主要内容
无线电波的基础知识 无线电波传播的基本规律 电波的传播方式与各波段电波的传播特点 调幅发射设备和接收设备的工作原理
一.无线电波的基础知识
1. 信号的形式 ①规则信号与不规则信号
随时间规则变化
②周期信号与非周期信号
时间间隔内重复变化
③模拟信号与数字信号 ④脉冲信号 ⑤低频信号与高频载波
e.检波与低频放大电路 二极管检波器
四.调幅发射设备和接收设备的工作原理
（3）调幅接收设备的电气性能指标
a．灵敏度
灵敏度表示接收机接收弱信号的能力。它直 接影响系统的作用距离。 定义：在接收机输出端的信噪比维持所需数 值的条件下，使接收机输出标准功率所需的天线 输入端的最小电动势。 “最小可检测信号功率”（MDS）
一.无线电波的基础知识
2. 无线电波的传播 a.电磁波的形成与传播 电磁感应---空间电磁波 b.电波的分布 电场向量、磁场向量、传播方向三者 两两垂直 c.电波的相位 某点场强的强弱、方向和变化趋势的 瞬时状态
一.无线电波的基础知识
d.电波的传播方向 右手螺旋定则 e.球面波与平面波 f.电波的参数 P S 能流密度： 4 r c v 传播速度： 频率与波长： vT v
无线电知识
幅谱和相谱总称为频谱。通常频谱指幅谱。
频谱谱线的幅度反映了音频信号的峰值大小，频谱谱线距频率 轴原点的远近反映了音频信号频率的高低。
通常实际音频信号并非单频正弦波，因此其频谱也是由多条 谱线组成，图中所示为“啊…”音信号的波形。 要使所传信号不失真，就应该保证一个基本的频率范围，这 就是下面将要讨论的带宽。
λ=6000米时，频率f=50khz
(2)长线的概念
高频传输线的工作频率较高，信号波长较短、传输线的长 度和沿传输线传播的电磁波可以相比拟，即：λ=L(L是电 路的几何长度)。这种长度能和波长相比拟的传输线称为 “长线”。
实际电路都具有分布参数:如分布电阻,分布电感和分布电 容等。因此，在处理这种电路时，应该考虑电路的分布参 数，这一类电路称为分布参数电路。可见，长线概念适用 于分布参数电路。
f —频率，单位：赫兹，用“Hz”表示。
无 线 电 频
备段 所的 使划 用分 的及 频机 率载
无
线 电 设
航空无线电频率分为八个频段
3K
甚 30K 低 300k 中 3M 低频 频 频
高 频
30M
甚 高 频
300M特 3G 高 频
超 30G 极 高高 频频
300G HZ
① 甚低频(VLF)（3k-30k） （Very Low Frequency）:用于早 期的OMEGA导航系统，音频信号也在这一频段内
第4章 无线电基础知识
4.1 无线电频段的划分 4.2 信号、频谱、带宽 4.3 传输线 4.4 电磁波传播与天线 4.5 无线电发射机 4.6 无线电接收机
“无线电”就是从一点向另一点以“无线”的方式传送信号。 无线电传输系统以自由空间为媒介传输信号，完成通信、导 航任务。
频谱谱线的幅度反映了音频信号的峰值大小，频谱谱线距频率 轴原点的远近反映了音频信号频率的高低。
通常实际音频信号并非单频正弦波，因此其频谱也是由多条 谱线组成，图中所示为“啊…”音信号的波形。 要使所传信号不失真，就应该保证一个基本的频率范围，这 就是下面将要讨论的带宽。
λ=6000米时，频率f=50khz
(2)长线的概念
高频传输线的工作频率较高，信号波长较短、传输线的长 度和沿传输线传播的电磁波可以相比拟，即：λ=L(L是电 路的几何长度)。这种长度能和波长相比拟的传输线称为 “长线”。
实际电路都具有分布参数:如分布电阻,分布电感和分布电 容等。因此，在处理这种电路时，应该考虑电路的分布参 数，这一类电路称为分布参数电路。可见，长线概念适用 于分布参数电路。
f —频率，单位：赫兹，用“Hz”表示。
无 线 电 频
备段 所的 使划 用分 的及 频机 率载
无
线 电 设
航空无线电频率分为八个频段
3K
甚 30K 低 300k 中 3M 低频 频 频
高 频
30M
甚 高 频
300M特 3G 高 频
超 30G 极 高高 频频
300G HZ
① 甚低频(VLF)（3k-30k） （Very Low Frequency）:用于早 期的OMEGA导航系统，音频信号也在这一频段内
第4章 无线电基础知识
4.1 无线电频段的划分 4.2 信号、频谱、带宽 4.3 传输线 4.4 电磁波传播与天线 4.5 无线电发射机 4.6 无线电接收机
“无线电”就是从一点向另一点以“无线”的方式传送信号。 无线电传输系统以自由空间为媒介传输信号，完成通信、导 航任务。
《无线电技术基础》课件
无线电通信系统的频段划分
长波通信
适用于远距离通信，频段较低，传播损耗较 小。
中波通信
适用于广播和导航等应用，频段适中，传播 较为稳定。
短波通信
适用于广播和移动通信等应用，频段较高， 传播损耗较大。
微波通信
适用于卫星通信和地面移动通信等应用，频 段很高，传播损耗很大。
05
无线电技术的应用前景
无线电技术在物联网领域的应用
定向与跟踪技术分类
定向与跟踪技术可以分为机械式、电 气式和数字式等类型。
定向与跟踪技术的应用领域
定向与跟线电通信系统
无线电通信系统的组成
01
02
03
04
发射机
负责将信号转换为电磁波并发 送出去。
接收机
负责接收电磁波并将其还原为 原始信号。
振荡器的作用是产生高频振荡 信号，作为载波信号。
功率放大器的作用
功率放大器的作用是将调制后 的信号进行功率放大，以便传
输。
无线电信号的定向与跟踪
无线电信号定向概述
无线电信号定向是指通过一定的技术 手段确定无线电信号来源的方向。
无线电信号跟踪概述
无线电信号跟踪是指通过一定的技术 手段对移动或变化的无线电信号进行 连续的定位和监测。
无线电技术在智能家居领域的应用
无线智能照明
通过无线电技术，可以实现家庭 照明的智能化控制，包括调光、
定时开关等功能。
无线安防系统
无线电技术可以用于构建家庭安 防系统，如无线摄像头、烟雾报 警器等，提高家庭安全防范能力
。
智能环境监测
通过无线传感器和无线电技术， 可以实时监测家庭环境参数，如
温度、湿度、空气质量等。
等。
无线电基础知识课件
无线电基础知识课件无线电基础知识课件导语：对于无线电基础，掌握相关名词解释非常重要。
下面是无线电基础知识课件：无线电通信名词解释，欢迎大家阅读和参考。
1、无线电的发现与发展无线电的通信起源可以追朔到100多年前的无线电的发现。
1831年，英国法拉弟首先发现了电磁感应现象。
1865年，英国科学家麦克斯韦在总结前人研究电磁现象的基础上，并于1873年建立了完成的电磁波理论。
1887年赫兹验证了电磁波的存在，1895年意大利的马可尼和俄国的波波夫分别利用电磁波成功地进行了莫尔斯电码的发射和接收的实验，发展了无线电，开创了人类开发利用无线电的新纪元。
无线电经过了一百多年的发展，逐步被人类所认识，并被广泛运用于国防建设、经济发展、社会生活的各个领域，在人类社会的发展中起到了重要的推动作用。
其中，德国物理学家赫兹用实验证实了电磁波的存在，为无线电技术的发展开拓了道路，被誉为无线电通信的先驱。
后人为了纪念他，用他的名字命名了频率的单位。
1905年7月，北洋大臣袁世凯在天津开办了无线电训练班，购置马可尼无线电机，在南苑、保定、天津等处行营及部分军舰上装用，用无线电进行相互联系。
开办了中国第一所中央政府所属军用无线电报学堂。
中国人自己开办的第一个广播电台是由无线电专家刘瀚1926年10月1日在哈尔滨创办的。
早期，国际无线电管理机构划分了专门的无线电频率用于海上船舶遇险呼救，呼救信号是SOS。
1958年5月1日，新中国的第一家电视台――北京电视台成立，并试验播出，1958年9月2日，正式播出。
北京电视台是中央电视台的前身。
2、什么叫无线电无线电对无线电波使用的通称。
是一门专门研究利用无线电波传送各种信息的技术学科。
3、什么叫无线电波无线电波是电磁波的一部分，它通过电场和磁场的交替变化，以3×108米/秒(光速) 在自由空间（包括空气和真空）向各个方向传播。
其频率一般为3KHz－300GHz。
4、什么是无线电波段无线电波根据波长和频率，可分为超长波、长波、中波、短波、超短波、微波等波段（也称频段）。
无线电基础知识
Date: 2019/10/31
Page: 14
4）无线电波的调幅解调（检波一）
幅度检波： 从调幅波中取出调制信号的过程,称为幅度检波。从高频调幅波 中解调出原调制信号
常用的检波电路 三种:小信号平方律检波,大信号包络全波和乘积检波。
分类
Date: 2019/10/31
Page: 15
调幅检波的过程：
Date: 2019/10/31
Page: 25
2.3、稳压电路
理想的稳压电路输出电阻Ro=0,则Vo与负载RL无关，为了降低Ro,稳定Vo, 高质量的稳压电路必须采用深度电压负反馈以改善电路性能。
引起输出电压变化的原因是负载电流的变化和输入电压的变化
2.3.1 二极管稳压电路 2.3.2 串联型稳压电路 2.3.3 三端集成稳压电路
厘米波 导航、雷达、固定业务、移动业务、无线电天文、空间通信。 毫米波 导航、固定业务、移动业务、无线电天文、空间通信。
Date: 2019/10/31
Page: 5
1.2 无线电波的传播
频率从几十Hz(甚至更低)到3000GHz左右，波长从 几十Mm到0.1mm左右的频谱范围内的电磁波，称为无线电波。
1）无线电的传输媒质 输无线电信号的媒质主要有地表、对流层和电离层等， 这些媒质的电特性对不同波段的无线电波的传播有着不 同的影响。
2）无线电的发信部分
信号源，低频放大器，调制器， 高频信号振荡器，高频放大器， 发射天线
3）无线电的收信部分
接收天线，输入电路，高频放 大器，变频器，中频放大器， 解调器，低频放大
10～1cm 微波 10～1mm
丝米波
1～0.1mm
λ＝ c × T ＝ c÷f
《无线电基础知识》ppt课件
2〕空无间线中电波的调谐安装〔天线〕
调频收音机中频：
的 经 路导过的体改固，动有就可频可变率以电，接容进纳的而到电使电容其磁大、波小与了改接。动纳调电谐台电的
10.7MHz 电视图象中频：
电磁波频率一样，这个频率的电磁波就在 38MHz
调谐电路里激起较强的感应电流，这样就
选出了电流最大的电磁波。
4〕无线电波的调幅解调〔检波一〕
幅度检波： 从调幅波中取出调制信号的过程,称为幅度检波。从高频调幅波 中解调出原调制信号
常用的检波电路 三种:小信号平方律检波,大信号包络全波和乘积检波。
分类
调幅检波的过程：
5〕无线电波的调频解调〔检波二〕
二、常用电子线路
2.1、整流电路 2.2、滤波电路 2.3、稳压电路 2.4、振荡电路
2.1 整流电路
2.3、稳压电路
理想的稳压电路输出电阻Ro=0,那么Vo与负载RL无关，为了降低Ro,稳定Vo, 高质量的稳压电路必需采用深度电压负反响以改善电路性能。
引起输出电压变化的缘由是负载电流的变化和输入电压的变化
2.3.1 二极管稳压电路 2.3.2 串联型稳压电路 2.3.3 三端集成稳压电路
2.3.1 二极管稳压电路：
313pn当p型和n型半导体资料结合时由于p型资料空穴多电子少而n型资料电子多空穴少结果p型资料中的空穴向n型资料这边分散n型资料中的电子向p型资料这边分散分散的结果使得结合区两侧的p型区出现负电荷n型区带正电荷构成一个势垒由此而产生的内电场将阻止分散运动的继续进展当两者到达平衡时在pn结两侧构成一个耗尽区耗尽区的特点是无自在载流子呈现高阻抗
电容滤波电路：
电容滤波电路原理：
假设v2处于正半周，二极管D1、D3导通，变压器次端电压v2给电容器C充电。 此时C相当于并联在v2上，所以输出波形同v2 ，是正弦波。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ቤተ መጻሕፍቲ ባይዱ
Date: 2020/11/18
Page: 10
A. 常以一个高频正弦信号或脉冲信号作为载体，这个载体称为载 波信号。
B. 用需要传输的信号去改变载波信号的某一参数，如幅值、频率 、相位。这个用来改变载波信号的某一参数的信号称调制信号。
C. 在测控系统中需传输的是测量信号，通常就用测量信号作调制 信号。经过调制的载波信号叫已调信号。
1.3.2 有效的向外发射电磁波的条件
1）要有足够高的振荡频率，因为频率越高，发射电 磁波的本领越大。
2）振荡电路的电场和磁场必须分散到尽可能大的 空间，才有可能有效的将电磁场的能量传播出去。
Date: 2020/11/18
Page: 9
1.3.3 无线电传输
任何一种无线电信号传输系统均由发信部分、收信部分和 传输媒质三部分组成。
5) 外球层传播：离开地面1000Km以外的宇宙间通信称为外球层传播。卫星通讯和卫 星直播电视就是利用这种传播方式。
Date: 2020/11/18
Page: 8
1.3 无线电的发送与接收
1.3.1、无线电传送的好处 1）电波传输不依靠电线。 2）也不象声波那样，必须依靠空气媒介帮它传播。 3）传播距离远、速度快，而且衰减小。 4）频段宽。
1）无线电的传输媒质 输无线电信号的媒质主要有地表、对流层和电离层等， 这些媒质的电特性对不同波段的无线电波的传播有着不 同的影响。
2）无线电的发信部分
信号源，低频放大器，调制器， 高频信号振荡器，高频放大器， 发射天线
3）无线电的收信部分
接收天线，输入电路，高频放 大器，变频器，中频放大器， 解调器，低频放大
Page: 4
1.1.3 无线电波的应用
波段名称 超长波 长波
中波 短波 米波 分米波 厘米波 毫米波
主要用途 导航、固定业务、频率标准。 导航、固定业务
导航、广播、固定业务、移动业务 导航、广播、固定业务、移动业务、其他 乎航、电视、调频广播、雷达、电离层散射通信、固定业务、移动业务。 导航、电视、雷达、对流层散射通信、固定业务、移动业务、空间通信。 导航、雷达、固定业务、移动业务、无线电天文、空间通信。 导航、固定业务、移动业务、无线电天文、空间通信。
Date: 2020/11/18
Page: 3
1.1.2 无线电波的波段
段号 频段名称
1 甚低频（VLF） 2 低频（LF） 3 中频（MF） 4 高频（HF） 5 甚高频（VHF） 6 特高频（UHF） 7 超高频（SHF） 8 极高频（EHF） 9 至高频
频段范围
（含上限不含下限） 3～30千赫（KHz） 30～300千赫（KHz） 300～3000千赫（KHz） 3～30兆赫（MHz） 30～300兆赫（MHz） 300～3000兆赫（MHz） 3～30吉赫（GHz） 30～300吉赫（GHz） 300～3000吉赫（GHz）
Date: 2020/11/18
Page: 7
无线电波的传播方式（二）
3）空间波：由发射天线直接到达接收点的电波，被称为直射波。有一部分电波是通过 地面或其他障碍物反射到达接收点的，被称为反射波。直射波和反射波合称为空间 波。（电视广播、微波中继、移动通信）
4）散射波：当大气层或电离层出现不均匀团块时（12~16Km），无线电波有可能被 这些不均匀媒质向四面八方折射和散射，使一部分能量到达接收点，这就是散射波 。 （波长较短的波段）
Date: 2020/11/18
Page: 6
无线电波的传播方式（一）
1) 地波: 这是沿地球表面传播的无线电波。（中波、长波） 2) 天波: 也即电离层波。地球大气层的高层约100Km存在着“电离层”。无线电波进入
电离层时其方向会发生改变，出现“反射”。因为电离层折射效应的积累，电波的 入射方向会连续改变，最终会“拐”回地面，电离层如同一面镜子会反射无线电波 。我们把这种经电离层反射而折回地面的无线电波称为“天波”。受气候、季节、 昼夜等因素影响。（中、短波）
一般总是把高频载波信号和调制信号分别 加在谐振功率放大器的晶体管的某个 电极上，利用晶体管的发射结进行频 率变换，并通过选频放大，从而达到 调幅的目的。根据信号所加的电极不 同，可分为D基at极e: 2调020幅/1，1/1集8 电极调幅和 发射极调幅等多种调幅电路。
波段名称
甚长波 长波 中波 短波 米波 分米波 厘米波 毫米波 丝米波
微波
波长范围（含 上限不含下 限） 100～10km
10～1km 1000～100m 100～10m 10～1m 100～10cm 10～1cm
10～1mm 1～0.1mm
λ＝ c × T ＝ c÷f Date: 2020/11/18
无线电基础知识
一、无线电通信基础知识 二、常用电子线路 三、晶体二极管和三极管
一、无线电通信基础知识
1.1、无线电波的划分 1.2、无线电波的传播 1.3、无线电发送与接收
Date: 2020/11/18
Page: 2
1.1.1、无线电波
无线电波：在电磁场里，磁场的任何变化会产生电场，
电场的任何变化也会产生磁场。交变的电磁场不仅可能存 在于电荷、电流或导体的周围，而且能够脱离其产生的波 源向远处传播，这种在空间以—定速度传播的交变电磁场， 就称为电磁波。无线电技术中使用的这一段电磁波通常称 为无线电波。
Date: 2020/11/18
Page: 5
1.2 无线电波的传播
频率从几十Hz(甚至更低)到3000GHz左右，波长从 几十Mm到0.1mm左右的频谱范围内的电磁波，称为无线电波。
电波旅行不依靠电线， 也不象声波那样，必须依靠空气媒介帮它传播， 有些电波能够在地球表面传播， 有些波能够在空间直线传播，也能够从大气层上空反射传播， 有些波甚至能穿透大气层，飞向遥远的宇宙空间。 发信天线或自然辐射源所辐射的无线电波，通过自然条件下 的媒质到达收信天线的过程，就称为无线电波的传播。
Date: 2020/11/18
Page: 11
1.3.4 无线电信号的调制
调制：用传递信号去调制载波的过程。调制又有调幅与调频和调相之分。
1）调幅AM：使高频振荡的振幅随
信号而改变叫做调幅。
任何一种非线性器件都可以用来产生调幅 彼。晶体管是一种非线性器件，只要 让其工作在非线性（甲乙类，乙类或 丙 类）状态下，即可用它构成调幅电 路。
Date: 2020/11/18
Page: 10
A. 常以一个高频正弦信号或脉冲信号作为载体，这个载体称为载 波信号。
B. 用需要传输的信号去改变载波信号的某一参数，如幅值、频率 、相位。这个用来改变载波信号的某一参数的信号称调制信号。
C. 在测控系统中需传输的是测量信号，通常就用测量信号作调制 信号。经过调制的载波信号叫已调信号。
1.3.2 有效的向外发射电磁波的条件
1）要有足够高的振荡频率，因为频率越高，发射电 磁波的本领越大。
2）振荡电路的电场和磁场必须分散到尽可能大的 空间，才有可能有效的将电磁场的能量传播出去。
Date: 2020/11/18
Page: 9
1.3.3 无线电传输
任何一种无线电信号传输系统均由发信部分、收信部分和 传输媒质三部分组成。
5) 外球层传播：离开地面1000Km以外的宇宙间通信称为外球层传播。卫星通讯和卫 星直播电视就是利用这种传播方式。
Date: 2020/11/18
Page: 8
1.3 无线电的发送与接收
1.3.1、无线电传送的好处 1）电波传输不依靠电线。 2）也不象声波那样，必须依靠空气媒介帮它传播。 3）传播距离远、速度快，而且衰减小。 4）频段宽。
1）无线电的传输媒质 输无线电信号的媒质主要有地表、对流层和电离层等， 这些媒质的电特性对不同波段的无线电波的传播有着不 同的影响。
2）无线电的发信部分
信号源，低频放大器，调制器， 高频信号振荡器，高频放大器， 发射天线
3）无线电的收信部分
接收天线，输入电路，高频放 大器，变频器，中频放大器， 解调器，低频放大
Page: 4
1.1.3 无线电波的应用
波段名称 超长波 长波
中波 短波 米波 分米波 厘米波 毫米波
主要用途 导航、固定业务、频率标准。 导航、固定业务
导航、广播、固定业务、移动业务 导航、广播、固定业务、移动业务、其他 乎航、电视、调频广播、雷达、电离层散射通信、固定业务、移动业务。 导航、电视、雷达、对流层散射通信、固定业务、移动业务、空间通信。 导航、雷达、固定业务、移动业务、无线电天文、空间通信。 导航、固定业务、移动业务、无线电天文、空间通信。
Date: 2020/11/18
Page: 3
1.1.2 无线电波的波段
段号 频段名称
1 甚低频（VLF） 2 低频（LF） 3 中频（MF） 4 高频（HF） 5 甚高频（VHF） 6 特高频（UHF） 7 超高频（SHF） 8 极高频（EHF） 9 至高频
频段范围
（含上限不含下限） 3～30千赫（KHz） 30～300千赫（KHz） 300～3000千赫（KHz） 3～30兆赫（MHz） 30～300兆赫（MHz） 300～3000兆赫（MHz） 3～30吉赫（GHz） 30～300吉赫（GHz） 300～3000吉赫（GHz）
Date: 2020/11/18
Page: 7
无线电波的传播方式（二）
3）空间波：由发射天线直接到达接收点的电波，被称为直射波。有一部分电波是通过 地面或其他障碍物反射到达接收点的，被称为反射波。直射波和反射波合称为空间 波。（电视广播、微波中继、移动通信）
4）散射波：当大气层或电离层出现不均匀团块时（12~16Km），无线电波有可能被 这些不均匀媒质向四面八方折射和散射，使一部分能量到达接收点，这就是散射波 。 （波长较短的波段）
Date: 2020/11/18
Page: 6
无线电波的传播方式（一）
1) 地波: 这是沿地球表面传播的无线电波。（中波、长波） 2) 天波: 也即电离层波。地球大气层的高层约100Km存在着“电离层”。无线电波进入
电离层时其方向会发生改变，出现“反射”。因为电离层折射效应的积累，电波的 入射方向会连续改变，最终会“拐”回地面，电离层如同一面镜子会反射无线电波 。我们把这种经电离层反射而折回地面的无线电波称为“天波”。受气候、季节、 昼夜等因素影响。（中、短波）
一般总是把高频载波信号和调制信号分别 加在谐振功率放大器的晶体管的某个 电极上，利用晶体管的发射结进行频 率变换，并通过选频放大，从而达到 调幅的目的。根据信号所加的电极不 同，可分为D基at极e: 2调020幅/1，1/1集8 电极调幅和 发射极调幅等多种调幅电路。
波段名称
甚长波 长波 中波 短波 米波 分米波 厘米波 毫米波 丝米波
微波
波长范围（含 上限不含下 限） 100～10km
10～1km 1000～100m 100～10m 10～1m 100～10cm 10～1cm
10～1mm 1～0.1mm
λ＝ c × T ＝ c÷f Date: 2020/11/18
无线电基础知识
一、无线电通信基础知识 二、常用电子线路 三、晶体二极管和三极管
一、无线电通信基础知识
1.1、无线电波的划分 1.2、无线电波的传播 1.3、无线电发送与接收
Date: 2020/11/18
Page: 2
1.1.1、无线电波
无线电波：在电磁场里，磁场的任何变化会产生电场，
电场的任何变化也会产生磁场。交变的电磁场不仅可能存 在于电荷、电流或导体的周围，而且能够脱离其产生的波 源向远处传播，这种在空间以—定速度传播的交变电磁场， 就称为电磁波。无线电技术中使用的这一段电磁波通常称 为无线电波。
Date: 2020/11/18
Page: 5
1.2 无线电波的传播
频率从几十Hz(甚至更低)到3000GHz左右，波长从 几十Mm到0.1mm左右的频谱范围内的电磁波，称为无线电波。
电波旅行不依靠电线， 也不象声波那样，必须依靠空气媒介帮它传播， 有些电波能够在地球表面传播， 有些波能够在空间直线传播，也能够从大气层上空反射传播， 有些波甚至能穿透大气层，飞向遥远的宇宙空间。 发信天线或自然辐射源所辐射的无线电波，通过自然条件下 的媒质到达收信天线的过程，就称为无线电波的传播。
Date: 2020/11/18
Page: 11
1.3.4 无线电信号的调制
调制：用传递信号去调制载波的过程。调制又有调幅与调频和调相之分。
1）调幅AM：使高频振荡的振幅随
信号而改变叫做调幅。
任何一种非线性器件都可以用来产生调幅 彼。晶体管是一种非线性器件，只要 让其工作在非线性（甲乙类，乙类或 丙 类）状态下，即可用它构成调幅电 路。
