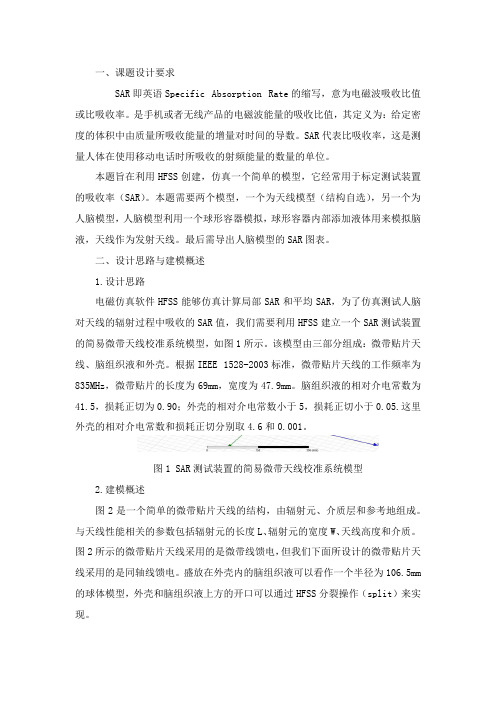

一、课题设计要求SAR即英语Specific Absorption Rate的缩写，意为电磁波吸收比值或比吸收率。
是手机或者无线产品的电磁波能量的吸收比值，其定义为：给定密度的体积中由质量所吸收能量的增量对时间的导数。
SAR代表比吸收率，这是测量人体在使用移动电话时所吸收的射频能量的数量的单位。
本题旨在利用HFSS创建，仿真一个简单的模型，它经常用于标定测试装置的吸收率（SAR）。
本题需要两个模型，一个为天线模型（结构自选），另一个为人脑模型，人脑模型利用一个球形容器模拟，球形容器内部添加液体用来模拟脑液，天线作为发射天线。
最后需导出人脑模型的SAR图表。
二、设计思路与建模概述1.设计思路电磁仿真软件HFSS能够仿真计算局部SAR和平均SAR，为了仿真测试人脑对天线的辐射过程中吸收的SAR值，我们需要利用HFSS建立一个SAR测试装置的简易微带天线校准系统模型，如图1所示。
该模型由三部分组成：微带贴片天线、脑组织液和外壳。
根据IEEE 1528-2003标准，微带贴片天线的工作频率为835MHz，微带贴片的长度为69mm，宽度为47.9mm。
脑组织液的相对介电常数为41.5，损耗正切为0.90；外壳的相对介电常数小于5，损耗正切小于0.05.这里外壳的相对介电常数和损耗正切分别取4.6和0.001。
图1 SAR测试装置的简易微带天线校准系统模型2.建模概述图2是一个简单的微带贴片天线的结构，由辐射元、介质层和参考地组成。
与天线性能相关的参数包括辐射元的长度L、辐射元的宽度W、天线高度和介质。
图2所示的微带贴片天线采用的是微带线馈电，但我们下面所设计的微带贴片天线采用的是同轴线馈电。
盛放在外壳内的脑组织液可以看作一个半径为106.5mm 的球体模型，外壳和脑组织液上方的开口可以通过HFSS分裂操作（split）来实现。
整个建模流程可以描述为：设置单位—>创建微带天线模型—>创建大脑模型—>创建空气腔—>设置边界—>检查并保存工作图2 微带天线结构三、设计过程1.创建工程概述：本次实验采用微带贴片天线模拟辐射装置，使用球形容器模拟人脑模型，模型内填充液体模拟脑液。
电磁兼容大作业班级：040812学号：姓名：日期：2011-12-27电子信息系统电磁兼容的内涵与关键技术一、电磁兼容的基本内涵1、电磁兼容的基本概念电磁兼容性：（EMC，即Electromagnetic Compatibility）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁骚扰的能力。
因此，EMC 包括两方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁骚扰(Electro- magneticDisturbance)不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁骚扰具有一定程度的抗扰度，即电磁敏感性(ElectromagneticSusceptibility, 即EMS)。
EMC包括EMI(电磁干扰)及EMS(电磁耐受性)两部份，所谓EMI电磁干扰，乃为机器本身在执行应有功能的过程中所产生不利于其它系统的电磁噪声；而EMS乃指机器在执行应有功能的过程中不受周围电磁环境影响的能力。
2、电磁兼容的三要素系统要发生电磁兼容性问题，必须存在三个因素，即电磁干扰源、耦合途径、敏感设备。
所以，在遇到电磁兼容问题时，要从这三个因素入手，对症下药，消除其中某一个因素，就能解决电磁兼容问题。
3、现代电子信息系统的电磁兼容问题（1）高度密集性：小型化、集成化、综合性、多种体制通信系统协同工作（2）性能先进性：大功率、高灵敏度、数字/模拟、侦听、监测（3）使用复杂性：电子设备的密集使用，面临日益复杂的电磁环境针对以上存在的问题，可用电磁兼容性技术来解决，关键性技术有：抗电磁干扰技术、TEMPEST技术、频谱管理技术、检测评估技术。
二、电子信息系统电磁兼容的抗电磁干扰技术1、屏蔽技术利用金属材料制成容器，将需要防护的电路包围在其中，可以防止电场或磁场耦合干扰的方法称为屏蔽。
屏蔽可分为静电屏蔽、低频磁屏蔽和电磁屏蔽等几种。
根据不同的对象，使用不同的屏蔽方式。
电磁兼容性工作总结
电磁兼容性（EMC）是指电子设备在电磁环境中能够正常工作而不会对周围的设备和系统造成干扰。
在现代社会中，电子设备的使用已经无处不在，因此保障设备的EMC已经变得至关重要。
在这篇文章中，我们将总结电磁兼容性工作的重要性、挑战和解决方案。
首先，电磁兼容性工作的重要性不言而喻。
随着电子设备的不断增多和电磁环境的复杂化，设备之间的干扰问题也变得越来越严重。
如果设备的EMC工作没有得到妥善处理，就会导致设备之间的干扰，甚至可能影响到整个系统的正常运行。
因此，保障设备的EMC工作是确保设备正常运行的基础。
其次，电磁兼容性工作也面临着一些挑战。
首先是电磁环境的复杂性，包括来自各种电磁源的干扰，如无线电波、电磁辐射等。
其次是设备本身的复杂性，现代电子设备往往包含大量的电子元件和线路，这些元件和线路之间的相互作用也会导致电磁兼容性问题。
此外，不同国家和地区的电磁兼容性标准也不尽相同，这也给EMC工作带来了一定的挑战。
针对这些挑战，我们可以采取一些解决方案来提高设备的EMC性能。
首先是在设计阶段就考虑EMC问题，采取一些有效的设计措施来减少设备的辐射和敏感度。
其次是通过合理的布线和接地，来减少电磁干扰的传播和影响范围。
此外，还可以采用一些EMC滤波器和屏蔽材料来降低设备的辐射和抗干扰能力。
综上所述，电磁兼容性工作对于现代电子设备的正常运行至关重要。
面对电磁环境的复杂性和设备本身的复杂性，我们需要采取一些有效的解决方案来提高设备的EMC性能，从而确保设备在电磁环境中能够正常工作而不会对周围的设备和系统造成干扰。
电磁兼容技术实验报告实验目的：本实验旨在通过实际操作，使学生了解电磁兼容性（EMC）的基本概念，掌握电磁干扰（EMI）的测试方法，以及学习如何评估和改进设备或系统的电磁兼容性。
实验原理：电磁兼容性是指设备或系统在电磁环境中能够正常工作，同时不对其他设备产生不可接受的电磁干扰。
电磁干扰主要来源于电源线、信号线和空间辐射。
通过测量设备在特定条件下的辐射和传导干扰水平，可以评估其电磁兼容性。
实验设备与材料：1. 电磁兼容性测试设备一套，包括接收机、天线、测试软件等。
2. 待测设备，例如个人电脑、手机等。
3. 屏蔽室或开放场，用于进行辐射干扰测试。
4. 电源线、信号线等连接线。
实验步骤：1. 准备实验环境，确保测试设备和待测设备均处于正常工作状态。
2. 将待测设备放置在屏蔽室内或开放场中，连接好所有必要的电源线和信号线。
3. 打开测试设备，设置测试参数，包括频率范围、测试模式等。
4. 进行辐射干扰测试，记录待测设备在不同频率下的干扰水平。
5. 进行传导干扰测试，使用接收机测量待测设备通过电源线和信号线产生的干扰。
6. 分析测试结果，评估待测设备的电磁兼容性。
实验结果：在本次实验中，我们对个人电脑和手机进行了电磁兼容性测试。
测试结果显示，个人电脑在高频段的辐射干扰水平较高，而手机在低频段的传导干扰水平较高。
这可能与设备内部的电路设计和屏蔽措施有关。
实验结论：通过本次实验，我们了解到电磁兼容性的重要性，以及如何通过测试来评估设备的电磁兼容性。
实验结果表明，不同设备在不同频率下的干扰水平存在差异，这提示我们在设计和使用电子设备时，需要考虑其电磁兼容性，以减少对其他设备的干扰。
建议：1. 加强对电子设备内部电路的屏蔽，减少辐射干扰。
2. 优化电源线和信号线的布局，降低传导干扰。
3. 在设计电子设备时，应充分考虑电磁兼容性标准，确保设备能够在复杂的电磁环境中稳定工作。
实验心得：通过本次电磁兼容技术实验，我们不仅学习到了理论知识，还通过实际操作加深了对电磁兼容性的认识。

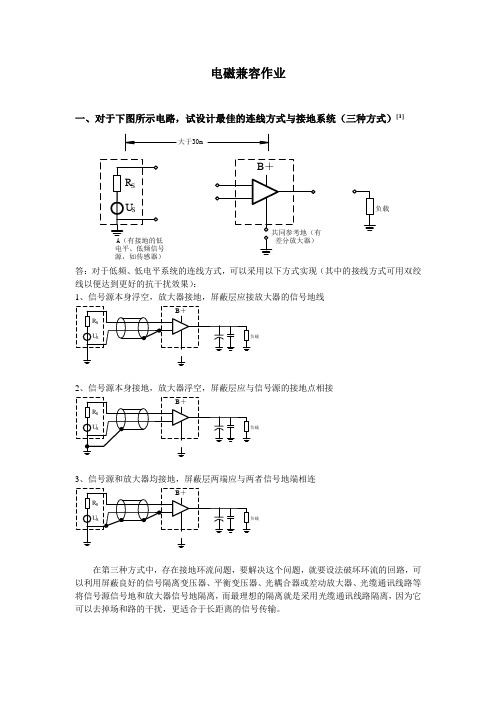

电磁兼容作业一、对于下图所示电路，试设计最佳的连线方式与接地系统（三种方式）[1]答：对于低频、低电平系统的连线方式，可以采用以下方式实现（其中的接线方式可用双绞线以便达到更好的抗干扰效果）：1、信号源本身浮空，放大器接地，屏蔽层应接放大器的信号地线2、信号源本身接地，放大器浮空，屏蔽层应与信号源的接地点相接3、信号源和放大器均接地，屏蔽层两端应与两者信号地端相连在第三种方式中，存在接地环流问题，要解决这个问题，就要设法破坏环流的回路，可以利用屏蔽良好的信号隔离变压器、平衡变压器、光耦合器或差动放大器、光缆通讯线路等将信号源信号地和放大器信号地隔离，而最理想的隔离就是采用光缆通讯线路隔离，因为它可以去掉场和路的干扰，更适合于长距离的信号传输。
电平、低频信号源，如传感器）差分放大器）大于30m二、录音系统接地三、永磁直驱风力发电机电磁兼容设计1、分析系统结构，如何更有利于电磁兼容设计2、分析干扰源或敏感部件、接地方式、电源方式（现场总线结构、布线）3、输出电源的质量控制方案答：1、从总体上来看，该系统为一AC/DC/AC变换器，其中主电路包括：直流部分包括二极管整流电路、滤波电路以及BOOST升压变换器；输出交流部分包括逆变器、输出滤波器以及输出变压器等。
系统还包括控制电路、制动电路、驱动电路、保护逻辑电路等。
考虑到EMI、EMC设计以及系统控制、安装等方面的需要，可以采用下图所示的结构：至电网2、有关的干扰源、敏感设备、接地方式、电源方式如下。
2.1干扰源：该系统是一个强弱电、模数混合系统，系统中存在如下干扰源（标注于下图中）：电网上的电压波动和谐波，二极管整流电路，高频升压变换器，逆变器，电机（产生谐波和脉动），风扇控制电路，线路上的继电器（或接触器），控制系统中的晶振，高频数字电路，有直流脉动的磁放大器，大电流引线，性能不好的开关，开关电源等。
外界对系统的干扰源有：电源谐波及波动，空间电磁波，雷电干扰，现场经过的大电流引线，高压架空线等。
电磁兼容原理与技术大作业班级：021215学号：0212软件抗干扰技术之单片机软件抗干扰技术随着单片机应用的普及，采用单片机控制的产品与设备日益增多，而某些设备所在的工作环境往往比较恶劣，干扰严重，这些干扰会严重影响设备的正常工作，使其不能正常运行。
因此，为了保证设备能在实际应用中可靠地工作，必须要周密考虑和解决抗干扰的问题。
本文对单片机应用中的软件抗干扰技术作详细介绍，文中所用单片机为MCS51。
一、数字量输入输出中的软件抗干扰数字量输入过程中的干扰，其作用时间较短，因此在采集数字信号时，可多次重复采集，直到若干次采样结果一致时才认为其有效。
例如通过A 价转换器测量各种模拟量时，如果有干扰作用于模拟信号上，就会使A/D 转换结果偏离真实值。
这时如果只采样一次A/D 转换结果，就无法知道其是否真实可靠，而必须进行多次采样，得到一个A/D 转换结果的数据系列，对这一系列数据再作各种数字滤波处理，最后才能得到一个可信度较高的结果值。
本书第八章将给出各种具体的数字滤波算法及程序。
如果对于同一个数据点经多次采样后得到的信号值变化不定，说明此时的干扰特别严重，已经超出允许的范围，应该立即停止采样并给出报警信号。
如果数字信号属于开关量信号，如限位开关、操作按扭等，则不能用多次采样取平均值的方法，而必须每次采样结果绝对一致才行。
这时可编写一个采样子程序，程序中设置有采样成功和采样失败标志，如果对同一开关量信号进行若干次采样，其采样结果完全一致，则成功标志置位；否则失败标志置位。
后续程序可通过判别这些标志来决定程序的流向。
单片机控制的设备对外输出的控制信号很多是以数字量的形式出现的，如各种显示器、步进电机或电磁阀的驱动信号等。
即使是以模拟量输出，也是经过D/A 转换而获得的。
单片机给出一个正确的数据后，由于外部干扰的作用有可能使输出装置得到一个被改变了的错误数据，从而使输出装置发生误动作。
对于数字量输出软件抗干扰最有效的方法是重复输出同一个数据，重复周期应尽量短。
电磁兼容工作总结报告格式电磁兼容工作总结报告。
一、工作概况。
电磁兼容工作是保障电子设备在电磁环境中正常运行的重要工作。
在过去的一年中，我们团队致力于开展电磁兼容测试、分析和改进工作，以确保产品符合相关的电磁兼容标准和要求。
二、工作内容。
1. 电磁兼容测试，我们对公司新研发的产品进行了电磁兼容测试，包括辐射测试和传导测试。
通过测试，我们及时发现并解决了一些电磁兼容问题，确保产品在正常使用时不会受到电磁干扰。
2. 电磁兼容分析，针对一些老产品和客户反馈的问题，我们进行了电磁兼容分析，找出了导致电磁干扰的原因，并提出了相应的改进方案。
通过分析，我们有效地解决了一些长期存在的电磁兼容问题。
3. 电磁兼容改进，在测试和分析的基础上，我们对产品进行了一些电磁兼容改进，包括优化PCB布局、增加滤波器和屏蔽罩等。
这些改进措施有效地提高了产品的电磁兼容性能。
三、工作成果。
通过我们团队的努力，我们取得了以下成果：1. 完成了公司新产品的电磁兼容测试，确保产品符合相关标准和要求。
2. 解决了一些老产品和客户反馈的电磁兼容问题，提高了产品的稳定性和可靠性。
3. 提出了一些电磁兼容改进方案，并在实际应用中取得了良好的效果。
四、存在问题及改进方向。
在工作中，我们也发现了一些问题，主要包括：1. 测试设备和环境的限制，影响了测试的准确性和可靠性。
2. 电磁兼容改进措施的成本较高，需要进一步优化和降低成本。
针对这些问题，我们将进一步改进测试设备和环境，提高测试的准确性和可靠性；同时，我们也将加强成本控制，寻找更加经济有效的电磁兼容改进方案。
五、工作展望。
未来，我们将继续致力于电磁兼容工作，不断提高产品的电磁兼容性能，确保产品在电磁环境中的稳定运行。
同时，我们也将加强与其他部门的合作，共同推动公司电磁兼容工作的发展，为公司的产品质量和市场竞争力提供更加坚实的保障。
总之，过去一年中，我们团队在电磁兼容工作中取得了一些成果，也发现了一些问题，但我们相信在不断的努力和改进中，我们可以取得更好的成绩，为公司的发展贡献更大的力量。
电磁兼容作业电磁兼容性电磁兼容性(EMC):系统或设备可以在其所在的电磁环境中正常工作，不会对其他系统和设备造成干扰。
电磁兼容包括电磁干扰和电磁兼容。
所谓电磁干扰是指机器本身在执行其应有功能的过程中产生的对其他系统不利的电磁噪声。
环境管理系统是指机器在执行其应有功能的过程中不受周围电磁环境影响的能力。
电磁兼容性是指设备或系统能够满足其电磁环境的要求，并且不会对其环境中的任何设备产生不可容忍的电磁干扰因此，电磁兼容包括两个要求:一方面，它意味着设备在正常运行过程中对环境产生的电磁干扰不能超过一定限度；另一方面，这意味着电器对其环境中的电磁干扰具有一定程度的免疫力，即电磁灵敏度。
各种运行动力设备相互关联，在电磁传导、电磁感应和电磁辐射三方面相互影响，在一定条件下会对运行设备和人员造成干扰、影响和危害。
XXXX时代出现的电磁兼容学科旨在研究和解决这个问题。
主要研究和解决干扰产生、传播、接收、抑制的机理及其相应的测量技术。
在此基础上，根据最合理的技术和经济原则，对产生的干扰水平、抗干扰水平和抑制措施作出明确规定，使同一电磁环境中的设备兼容，同时不对该环境中的任何实体引入不允许的电磁干扰。
电磁兼容性(包括电磁干扰和电磁兼容)测试机构包括苏州电气工程学院、航天环境可靠性测试中心、环境可靠性和电磁兼容性测试中心等实验室。
内部干扰是指电子设备中各部件之间的相互干扰，包括:(1)工作电源通过分布电容和线路绝缘电阻泄漏造成的干扰；(与工作频率相关)(2)通过地线、电源和传输线的阻抗或线间互感的信号相互耦合引起的干扰；(3)设备或系统内部某些部件发热造成的干扰，影响部件本身或其他部件的稳定性；(4)大功率、高电压元件产生的磁场和电场通过耦合影响其他元件产生的干扰外部干扰是指电子设备或系统以外的因素对电路、设备或系统的干扰，包括:(1)外部高压和电源通过绝缘泄漏干扰电子电路、设备或系统；(2)外部大功率设备在空间产生强磁场，并通过互感耦合干扰电子电路、设备或系统；(3)电子电路或系统产生的空间电磁波对中继线的干扰；(4)不稳定的工作环境温度造成电子电路、设备或系统内部元件参数变化的干扰；(5)工业电网提供的设备和电网电压通过电力变压器的干扰电磁干扰的定义所谓的电磁干扰是指任何可能降低设备或系统性能的电磁现象所谓电磁灵敏度是指由电磁干扰引起的设备或系统的性能退化。
电缆之间的电磁干扰分析一．提出问题导线在电子电气设备的电磁兼容问题中占有重要的地位。
作为电磁兼容三要素之一，电磁烦扰的传输途径只要有两条，通过导线传导和通过空间辐射。
传导干扰是指电磁骚扰通过导线进入电源或者电子系统，或者通过容性耦合或者感性耦合进入控制线或者信号线，它可能在额定电压的12V或者24V的电气设备上引起高达200V的电压，而辐射发射的实质是骚扰源的电磁能量以场的形式向四周传播。
由于电子电气设备使用大量连接导线，而导线即使效率很高的电磁波接收天线，又是效率很高的电磁辐射天线。
导线是导致设备或系统不能满足有电磁干扰限值要求的主要原因。
由于电子电气设备通常接到公共地，或者把大尺寸导体如大尺寸金属平板当作“地”，因此，研究接地平面上方导线的电磁干扰问题具有典型意义。
二．问题分析电缆上的差模干扰电流和共模干扰电流可以通过电缆直接传导进入电子设备的电路模块或其他设备，也可以在空间产生电磁场形成辐射干扰.通常线路上的差模分量和共模分量是同时存在的，而且由于线路的阻抗不平衡，两种分量在传输中会互相转变。
干扰在线路上经过长距离的传输后，差模分量的衰减要比共模分量大，因为线间阻抗与线地阻抗不同的缘故。
共模干扰的频率一般分布在1 MHz 以上，在传输的同时，会向临近空间辐射，耦合到信号电路中形成干扰，很难防范。
差模干扰的频率相对较低，不易形成空间辐射，可以采取处理措施降低其干扰。
在标准电磁兼容性测试实验室可得到设备的总干扰情况,但无法了解设备的共模干扰和差模干扰特性。
为了在测量中分辨共模或者差模干扰信号,通用的仪器是很难实现的。
使用专用的传导测试仪,可获得设备的总干扰、共模干扰和差模干扰。
测试结果如图1所示。
图1：传统测试仪获得的总干扰、共模干扰和差模干扰电缆线之所以会辐射电磁波，是因为电缆端口处有共模电压存在，电缆在共模电压的驱动下，产生共模电流，存在共模电流的电缆如同一根单极天线，产生电场辐射，共模电场辐射可用对地电压激励的、长度小于1/ 4波长的短单极天线来模拟。
一、实习目的电磁兼容（Electromagnetic Compatibility，简称EMC）是电子设备在正常使用条件下，对所在环境中的电磁场干扰信号的抑制能力以及设备本身产生的电磁干扰信号的抑制能力。
为了更好地了解电磁兼容知识，提高自己的实践能力，我参加了本次电磁兼容实习。
二、实习单位及岗位介绍实习单位为我国某知名电子企业，主要从事电子产品研发、生产和销售。
在实习期间，我担任电磁兼容工程师助理，负责协助工程师进行电磁兼容测试及整改工作。
三、实习内容及过程1. 电磁兼容基础知识学习在实习初期，我学习了电磁兼容的基本概念、原理、测试方法和整改措施等知识。
通过学习，我对电磁兼容有了初步的认识，为后续实习工作奠定了基础。
2. 电磁兼容测试在工程师的指导下，我参与了电磁兼容测试工作。
测试过程中，我负责操作测试设备、记录测试数据、分析测试结果。
主要测试内容包括：辐射骚扰测试、传导骚扰测试、抗干扰能力测试等。
3. 电磁兼容整改针对测试过程中发现的问题，我协助工程师进行电磁兼容整改。
整改措施包括：优化电路设计、改进布局布线、增加滤波器、屏蔽等。
在整改过程中，我学会了如何根据测试结果提出整改方案，并协助工程师实施整改。
4. 电磁兼容报告撰写在实习期间，我参与了电磁兼容测试报告的撰写工作。
通过整理测试数据、分析测试结果，撰写了详细的电磁兼容测试报告，为产品研发和销售提供了有力支持。
四、实习收获1. 电磁兼容理论知识得到了巩固和提高。
2. 掌握了电磁兼容测试方法和整改措施。
3. 提高了团队合作能力和沟通能力。
4. 增强了在实际工作中解决问题的能力。
五、总结通过本次电磁兼容实习，我对电磁兼容有了更深入的了解，掌握了电磁兼容测试和整改的基本技能。
在今后的学习和工作中，我将不断努力，提高自己的电磁兼容水平，为我国电子行业的发展贡献自己的力量。
电磁兼容学习报告姓名：时新淦学号： 201230210800 专业：电工理论及技术1.前言这学期开设了电磁场理论这门课程，这门课程是一个基础，当上完这么课后感觉学得还不够，因此当老师在上第一堂电磁兼容课时，心情是非常喜悦的，一方面是电磁理论知识的又一次温习和深化，而且电磁兼容是具体的电磁场理论知识的一个实际运用。
课程结束之前，最后一堂课给我留下了深刻的印象，一方面是电磁兼容重要性，另一方面是对自己以后学习的一个启迪。
下面就从电磁兼容的概述，电磁兼容与课题联系两方面展开讨论。
2.电磁兼容概述在课程的最后一节课中，老师给我们详细的介绍了电磁兼容。
一个系统应该满足三个EMC原则：（一）不对其他系统产生干扰；（二）对其他系统的辐射不敏感；（三）不对自身产生干扰。
老师还给我们举了一些例子如：美国的航母曾因电磁兼容问题引发爆炸，手机辐射影响音响设备等，让我们更好地理解了电磁干扰的危害性和电磁兼容技术的重要性。
后面查了一些相关的资料更加了解电磁兼容，如一些基本术语，电磁干扰三要素（电磁干扰源、干扰传播途径和敏感设备），电磁兼容的组织认证等等（如老师上课讲的中国的强制性认证“CCC”，还有如美国的强制性“FCC”等等）。
下面将就电磁兼容作下整体的概述。
2.1.电磁骚扰电磁干扰是指电磁骚扰引起的设备、传输通道或系统性能的下降。
这里，电磁骚扰是指任何可能引起装置、设备或系统性能降低，或者队友生命或无生命物质产生损害作用的电磁现象；而电磁干扰是指由电磁骚扰产生的具有危害性的电磁能量或者引起的后果。
依据骚扰的来源分类，电磁骚扰源分为两大类：自然骚扰源和人为骚扰源。
其中，人为骚扰源包括功能性骚扰源和非功能性骚扰源。
功能性骚扰源指设备、系统在实现自身功能的过程中所产生的有用电磁能量对其他设备、系统造成干扰的用电装置。
非功能性骚扰源指设备、系统在实现自身功能的过程中所产生的无用电磁能量对其他设备、系统造成干扰的用电装置。
描述电磁骚扰源产生的干扰效应，通常电磁骚扰的性质可以由以下参数描述：1.频谱宽度 2.幅度或电平 3.波形 4.出现率 5.辐射骚扰的极化特性 6.辐射骚扰的方向特性 7.天线有效面积。
关于电磁骚扰的耦合与传输理论是电磁兼容理论的另一个重要知识，一般而言，从各种电磁骚扰源传输电磁骚扰至敏感设备的通路或媒介，即耦合途径，有两种方式：一种是传导耦合方式；另一种是辐射耦合方式。
其中辐射耦合可以划分为三种：1.天线与天线的耦合 2.场与线的耦合 3.线与线的感应耦合。
传导耦合按其耦合方式可以划分为电路性耦合、电容性耦合、电感性耦合三种基本方式。
2.2.电磁屏蔽屏蔽理论及其应用这一部分是这门课程的另一个一个重点。
屏蔽就是由导电或导磁材料制成的金属屏蔽体将电磁骚扰源限制在一定的范围内，使骚扰源从屏蔽体的一面耦合或辐射到另一面时受到抑制或衰减。
电磁屏蔽按其屏蔽原理可分为电场屏蔽、磁场屏蔽和电磁场屏蔽。
电场屏蔽包含静电屏蔽和交变电场屏蔽，磁场屏蔽包含静磁屏蔽（恒定磁场屏蔽）和交变磁场屏蔽。
静电屏蔽必须具有讲个基本要点：完整的屏蔽导体和良好的接地。
交变电场屏蔽的基本原理是采用接地良好的金属屏蔽体将骚扰源产生的交变电场限制在一定的空间内，从而阻断了骚扰源至接收器的传输途径。
低频磁场的屏蔽原理是利用铁磁材料的高磁导率对骚扰磁场进行分路。
高频磁场的屏蔽采用的是低电阻率的良导体材料。
其屏蔽原理是利用电磁感应现象在导体表面所产生的涡流的反磁场来达到屏蔽目的。
金属屏蔽体对电磁波的屏蔽效果包括反射损耗、吸收损耗和多次反射损耗。
如何描述屏蔽体的屏蔽效果及如何定量分析和表示屏蔽效果，这里我们主要是引入了屏蔽效能的概念。
屏蔽效能是指不存在屏蔽体时某处的电场强度E0与存在屏蔽体时同一处的电场强度Es之比，常用分贝（dB）表示。
总而言之电磁兼容问题是一个不可回避的问题，好的电磁兼容工作可以使得系统性能有着完全不一样的效果。
2.3.接地技术接地技术是任何电子、电气设备或系统正常工作时必须采用的重要技术，它不仅是保护设施和人身安全的必要手段，也是抑制电磁干扰、保障设备或系统电磁兼容性、提高设备或系统可靠性的重要技术措施。
接地的分类，按作用可分为安全接地和信号接地，其中安全接地又有设备安全接地、接零保护接地和防雷接地，信号接地又分为单点接地、多点接地、混合接地和悬浮接地。
还有一个是搭接技术，搭接是指两个金属物体之间通过机械、化学或物理方法实现结构连接，以建立一条稳定的低阻抗电气通路的工艺过程。
搭接的目的在于为电流的流动提供一个均匀的结构面和低阻抗通路，以避免在相互连接的两金属件间形成电位差，因为这种电位差对所有频率都可能引起电磁干扰。
搭接方法可分为永久性搭接和半永久性搭接。
搭接类型为两种基本类型：直接搭接和间接搭接。
3.电磁兼容与课题的联系在实际的课题研究中电磁兼容的问题是不可忽略的，在本人所研究的基于FPGA的探伤系统研究中，传感器如何降低外界干扰源的问题是一个关键，这涉及到所采集数据的有效性和准确性。
通常情况下在传感器的外层都有一层屏蔽层，如图一所示，图一（1）没有屏蔽层，图一（2）有屏蔽层。
图一（1）图一（2）屏蔽层的主要作用是将磁场约束在传感器内部，从而减小外部电磁场的干扰，同时它也可以使得各线圈之间的电位接近，从而减小线圈之间的容性耦合。
屏蔽层的的引入使得激励和接收线圈的磁场发生变化，从而改变了传感器的灵敏度场。
因此，屏蔽层的设计参数（厚度，电导率和线圈之间的距离）对于传感器的特性有很大的影响[1]。
实际中传感器光有屏蔽装置还不够，例如当用金属导体靠近传感器或者外界有较强的噪声干扰时都会干扰到传感器的测量结果，这也说明了当传感器的灵敏度非常高的时候除了在硬件方面提高抗干扰性，还需要在传感器的激励方式，软件方面还需要下些功夫。
由于选取的被测对象一般是高电导率的金属，因此具有很强的涡流效应，一般低中频的激励信号（<1MHz）就足够了,然而在检测低电导率物体时，需要施加高频率的激励信号，高频信号很容易受来至接收线圈小的感应信号的噪声的干扰，与此同时，由于驱动电路和激励线圈的连接只有几米远，因此激励信号会衰减。
为了更好的解决这个问题，设计了前端电路并且将其放置在每个线圈前面[2][3]。
图二是前端电路的示意图。
图二如图所示：电路有两个通道，一个通道作为能量和激励信号的放大，另一个作为接收线圈中所产生的小的感应信号的放大。
当FPGA选择相应的线圈作为接收线圈时，带有门控功能的合理集成电路使得该线圈的激励信号能够很好的关断。
反之当线圈作为激励时可以在合适的时间施加激励信号。
由于感应信号非常的小，所以信号必须经过放大达到一个可以检测的水平，因此前段电路必须离线圈的距离要足够的近，在一些信号衰减的非常严重的运用中，在信号的放大模块中我们选择了高增益（大于50倍）的运放。
此外，为了更好的保护FPGA芯片，需要将FPGA的主板放在绝缘带上，在人体每次接触主板之前需要接触一些金属物，将人体的静电给放掉达到保护芯片的作用。
通常在各种实验中谈及到的滤波技术是一个重要的课题，EMI滤波的工作原理和普通滤波器一样，它允许有用信号的频率分量通过，同时又阻止其他干扰分量的通过在课题中在电路中由FPGA内部的DDS产生的激励信号源经过AD9754的数模转换后，输出信号中耦合系统时钟干扰与大量的谐波分量。
在系统中采用低通滤波器能较好的去除输出信号中的杂波影响，平滑输出信号。
我们采用的是二阶Butterworth有源滤波器如图二:图三它由两节RC滤波电路和同相比例放大电路组成，在集成运放输出到集成运放同相输入之间引入一个负反馈，在不同的频段，反馈的极性不相同，当信号频率f＞＞f0时（f0 为截止频率），电路的每级RC 电路的相移趋于-90º，两级RC 电路的移相到-180º，电路的输出电压与输入电压的相位相反，故此时通过电容 c 引到集成运放同相端的反馈是负反馈，反馈信号将起着削弱输入信号的作用，使电压放大倍数减小，所以该反馈将使二阶有源低通滤波器的幅频特性高频端迅速衰减，只允许低频端信号通过。
除了硬件上的滤波，我们在软件上也实现数字滤波。
系统设计采用的是具有一定数据处理位宽的数字信号处理器FPGA，故在完成滤波器的设计之后，还要对滤波器的系数进行量化，并将量化的系数文件导入设计的滤波器模块中，滤波模块和滤波效果图四所示。
图四（一）滤波器模块图四（二）simulink仿真滤波效果图滤波技术是抑制电气、电子设备传导电磁干扰，提高电气、电子设备传导抗扰度水平的主要手段，也是保证设备整体或局部屏蔽效能的重要辅助措施。
描述滤波器特性的技术指标包括插入损耗、频率特性、阻抗特性、额定电压、额定电流等。
其中插入损耗20log(1*2)Il U U ，1U 表示信号源（或者干扰源）与负载阻抗（或者干扰对象）之间没有接入滤波器时，信号源在负载阻抗上产生的电压；2U 表示信号源与负载阻抗之间接入滤波器时，信号源通过滤波器在同一负载阻抗上产生的电压。
反射式滤波器的工作原理是把不需要的频率成分的能量反射回信号源或者骚扰源，而让需要的频率成分的能量通过滤波器施加于负载，以达到选择和抑制信号的目的。
吸收式滤波器将信号中不需要的频率分量的能量消耗在滤波器中（或称被滤波器吸收），而允许需要的频率分量通过，以达到抑制干扰的目的。
4.小结虽然这个学期的电磁兼容课程学习时间有限，但我收获颇丰。
一是国外的一些经典的英文教材是非常好参考书，在学习的过程中发现国外的英文教材浅显易懂但却不乏深度。
二是就电磁干扰本身而言，电磁干扰往往会给你意想不到的结果，正如老师说的一个系统当你无意间多根接线就可能是整个系统无法工作，这也说明了电磁兼容这门课的重要性。
很显然当我们做实验时，有些时候达不到预期的结果我们排除一些因素的后应该要往这方面思考，如果在大型的工程中没有考虑电磁兼容问题，往往会造成不可挽回的损失。
三是作为电磁兼容的基础知识电磁场理论的掌握是一个逐步的过程，在以前的学习中很少用所学的知识去解释和解决一些实际遇到的问题，借此机会给自己提个醒，希望以后腾出时间去更深的了解电磁方面的知识。
参考文献：[1]尹武良.低频电磁传感检测技术[M].北京:科学出版社:2010:17－154.[2] W. L. Yin ， A.J. Peyton. A Planar EMT System for the Detection of Faults on Thin Metallic Plates. Measurement Science and Technology,2006,17(8) ,2130-2135.[3] Yin W, Peyton A J. Thickness measurement of non-magnetic plates using multi-frequency eddy current sensors[J]. NTD&E International, 2007, 40: 43-48.。
