液压传动与采掘机械试题shuyue

一、填空题(每空1分，共20分）1.液压传动是以( 压力）能来传递和转换能量的。

2.、液压传动装置由（动力元件)、（执行元件）、（控制元件）、( 辅助元件）和（工作介质)五部分组成，其中（动力元件)和( 执行元件)为能量转换装置。

3.液体在管中流动时，存在( 层流)和（紊流）两种流动状态。

液体的流动状态可用（雷诺数）来判定.4.液压系统中的压力,即常说的表压力,指的是（相对压力)压力.5.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值,同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。

6.单作用叶片泵转子每转一周，完成吸、排油各（1）次,同一转速的情况下,改变它的（偏心距）可以改变其排量。

7.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求,将这种位置时的内部通路形式称为三位换向阀的（中位机能）。

8.压力阀的共同特点是利用(液体压力）和（弹簧弹力）相平衡的原理来进行工作的。

9.顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行元件顺序动作的液压元件。

10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（油水分离器）等组成。

二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）(每选择一个正确答案1分,共10分）1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是( A ）在流体力学中的表达形式。

A能量守恒定律；B动量定理；C质量守恒定律； D 其他;2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为( C ）A)等于10MPa；B）小于10MPa; C）大于10MPa3．（ A )叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

A 单作用；B、双作用4。

一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动,其中位机能应选用（H )；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用( M )。

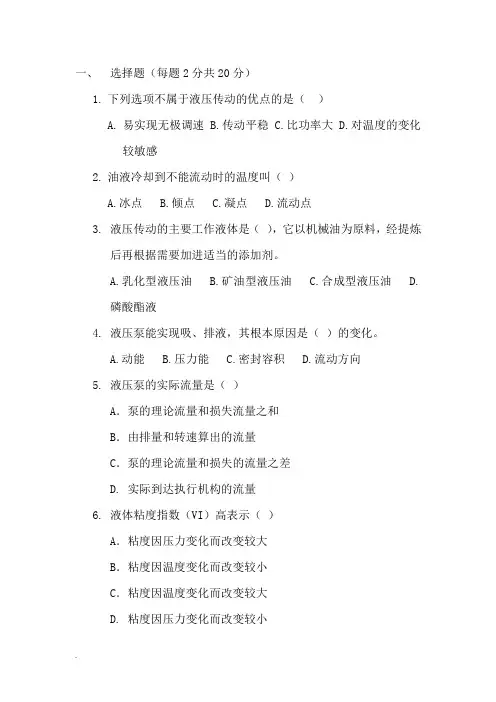

一、选择题（每题2分共20分）1.下列选项不属于液压传动的优点的是（）A.易实现无极调速B.传动平稳C.比功率大D.对温度的变化较敏感2.油液冷却到不能流动时的温度叫（）A.冰点B.倾点C.凝点D.流动点3. 液压传动的主要工作液体是（），它以机械油为原料，经提炼后再根据需要加进适当的添加剂。

A.乳化型液压油B.矿油型液压油C.合成型液压油D.磷酸酯液4. 液压泵能实现吸、排液，其根本原因是（）的变化。

A.动能B.压力能C.密封容积D.流动方向5. 液压泵的实际流量是（）A．泵的理论流量和损失流量之和B．由排量和转速算出的流量C．泵的理论流量和损失的流量之差D. 实际到达执行机构的流量6. 液体粘度指数（VI）高表示（）A．粘度因压力变化而改变较大B．粘度因温度变化而改变较小C．粘度因温度变化而改变较大D. 粘度因压力变化而改变较小7．下列说法不正确的是（）A.液压马达应能正反转，其内部结构具有对称性B.液压泵通常必须有自吸能力C.通常把液压泵的吸液口做的比排液口大D.液压泵可以作为液压马达用，二者是可逆工作的8.在液压系统中，以下哪个回路不属于压力控制回路（）A.安全保护回路B.稳压溢流回路C.远程调压回路D.主回路9. 安全阀属于（）A.方向控制阀B.压力控制阀C.流量控制阀D.调速阀10.下列选项不属于蓄能器作用的是（）A.长时间连续向系统供液B.吸收冲击压力和脉动压力，起缓冲和吸振作用C.补充系统泄露，维持系统压力，起保压作用D.作为间歇工作负载的辅助液压源二、填空题（每空1分共21分）1.蓄能器是在液压系统中＿____ 和＿____ 压力液体的装置。

2.液压缸按其作用方式可分为＿_________和＿_________两大类。

3．液压马达按其结构类型可分为________、________、________等形式。

4．密封装置的作用是防止________泄露和________的侵入，良好的密封是液压系统正常工作的必要条件。

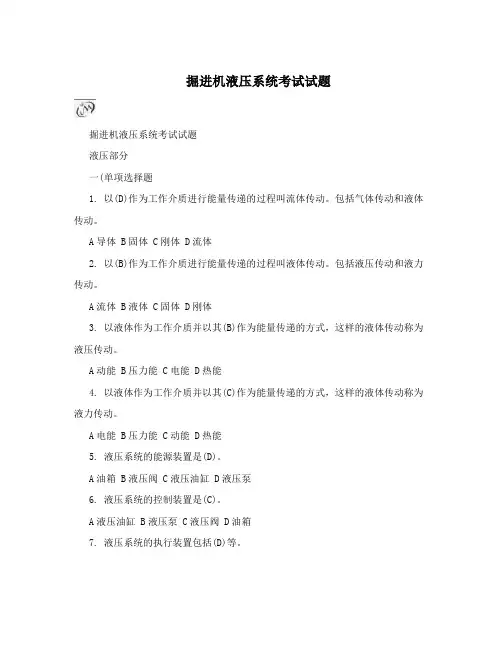

掘进机液压系统考试试题掘进机液压系统考试试题液压部分一(单项选择题1. 以(D)作为工作介质进行能量传递的过程叫流体传动。

包括气体传动和液体传动。

A导体 B固体 C刚体 D流体2. 以(B)作为工作介质进行能量传递的过程叫液体传动。

包括液压传动和液力传动。

A流体 B液体 C固体 D刚体3. 以液体作为工作介质并以其(B)作为能量传递的方式，这样的液体传动称为液压传动。

A动能 B压力能 C电能 D热能4. 以液体作为工作介质并以其(C)作为能量传递的方式，这样的液体传动称为液力传动。

A电能 B压力能 C动能 D热能5. 液压系统的能源装置是(D)。

A油箱 B液压阀 C液压油缸 D液压泵6. 液压系统的控制装置是(C)。

A液压油缸 B液压泵 C液压阀 D油箱7. 液压系统的执行装置包括(D)等。

A液压油、压力表 B液压泵、油箱 C过滤器、冷却器 D液压油缸、马达 8. 液压系统的辅助装置包括(D)等。

A液压油、液压阀 B液压泵、冷却器 C过滤器、液压阀 D油箱、过滤器 9. 下列液压系统职能符号中安全阀是(B)A B C10. 下列液压系统职能符号中减压阀是(A)A B C11. 下列液压系统职能符号中单向阀是(C)A B C1掘进机液压系统考试试题12. 下列液压系统职能符号中梭阀是(B)B C A13. 下列液压系统职能符号中手动两位四通换向阀是(C)A B C 14. 下列液压系统职能符号中两位四通电磁换向阀是(A) A B C 15. 下列液压系统职能符号中两位四通液控换向阀是(B) A B C 16. 下列液压系统职能符号中单向定量泵是(A)A B C 17. 下列液压系统职能符号中双向定量泵是(C)A B C 18. 下列液压系统职能符号中单向变量泵是(B)A B C2掘进机液压系统考试试题19. 下列液压系统职能符号中双向变量泵是(A)B C A20. 下列液压系统职能符号中单向定量马达是(B)A B C 21. 下列液压系统职能符号中双向定量马达是(C)A B C) 22. 下列液压系统职能符号中单向变量马达是(BA B C 23. 下列液压系统职能符号中双向变量马达是(B) A B C 24. 下列液压系统职能符号中粗过滤器是(A)A B C3掘进机液压系统考试试题25. 下列液压系统职能符号中精过滤器是(C)C A B 26. 下列液压系统职能符号中冷却器是(B)A B C 27. 下列液压系统职能符号中蓄能器是(C)A B C) 28. 下列液压系统职能符号中油箱是(AA B C 29. 下列液压系统职能符号中双作用液压缸是(A) A B C 30. 下列液压系统职能符号中单作用液压缸是(C) A B C 31. 下列油缸结构图中双作用液压缸是(A)A B4掘进机液压系统考试试题32. 下列油缸结构图中单作用液压缸是(A)A B33. 在液压传动中力(或力矩)的传递是按照(D)进行的。

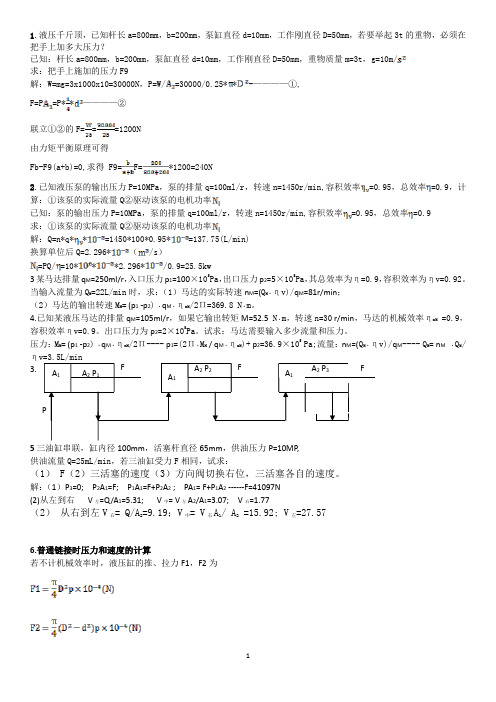

1.液压千斤顶，已知杆长a=800mm，b=200mm，泵缸直径d=10mm，工作刚直径D=50mm，若要举起3t的重物，必须在把手上加多大压力？已知：杆长a=800mm，b=200mm，泵缸直径d=10mm，工作刚直径D=50mm，重物质量m=3t，g=10m/求：把手上施加的压力F9解：W=mg=3x1000x10=30000N，P=W/=30000/0.25**-————①,F=P =P**————②联立①②的F===1200N由力矩平衡原理可得Fb-F9(a+b)=0,求得 F9=F=*1200=240N2.已知液压泵的输出压力P=10MPa，泵的排量q=100ml/r，转速n=1450r/min,容积效率=0.95，总效率=0.9，计算：①该泵的实际流量Q ②驱动该泵的电机功率已知：泵的输出压力P=10MPa，泵的排量q=100ml/r，转速n=1450r/min,容积效率=0.95，总效率=0.9求：①该泵的实际流量Q ②驱动该泵的电机功率解：Q=n*q**=1450*100*0.95*=137.75(L/min)换算单位后Q=2.296*（/s）=PQ/=10***2.296*/0.9=25.5kw3某马达排量q M=250ml/r，入口压力p1=100×105Pa，出口压力p2=5×105Pa，其总效率为η=0.9，容积效率为ηv=0.92。

当输入流量为Q M=22L/min时，求：（1）马达的实际转速n M=(Q M·ηv)/q M=81r/min；（2）马达的输出转速M M= (p1 -p2)·q M·ηmM/2Π=369.8 N·m。

4.已知某液压马达的排量q M=105ml/r，如果它输出转矩M=52.5 N·m，转速n=30 r/min，马达的机械效率ηmM =0.9，容积效率ηv=0.9。

出口压力为p2=2×105Pa。

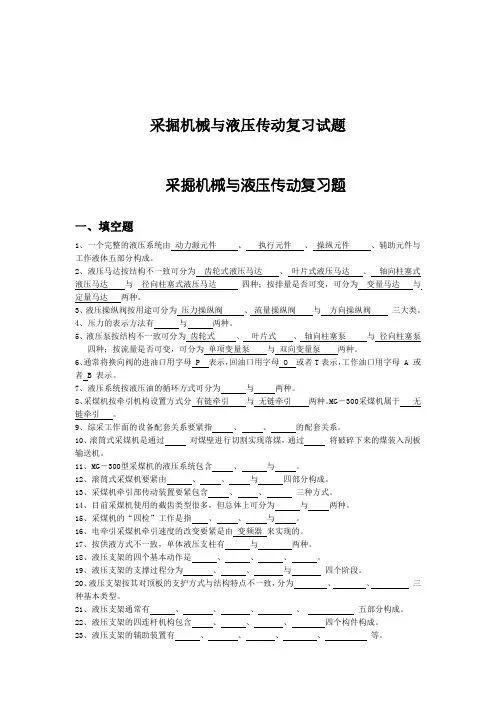

采掘机械与液压传动复习试题采掘机械与液压传动复习题一、填空题1、一个完整的液压系统由动力源元件、执行元件、操纵元件、辅助元件与工作液体五部分构成。

2、液压马达按结构不一致可分为齿轮式液压马达、叶片式液压马达、轴向柱塞式液压马达与径向柱塞式液压马达四种；按排量是否可变，可分为变量马达与定量马达两种。

3、液压操纵阀按用途可分为压力操纵阀、流量操纵阀与方向操纵阀三大类。

4、压力的表示方法有与两种。

5、液压泵按结构不一致可分为齿轮式、叶片式、轴向柱塞泵与径向柱塞泵四种；按流量是否可变，可分为单项变量泵与双向变量泵两种。

6、通常将换向阀的进油口用字母 P 表示，回油口用字母 O 或者T表示，工作油口用字母 A 或者 B 表示。

7、液压系统按液压油的循环方式可分为与两种。

8、采煤机按牵引机构设置方式分有链牵引与无链牵引两种。

MG－300采煤机属于无链牵引。

9、综采工作面的设备配套关系要紧指、、的配套关系。

10、滚筒式采煤机是通过对煤壁进行切割实现落煤，通过将破碎下来的煤装入刮板输送机。

11、MG－300型采煤机的液压系统包含、与。

12、滚筒式采煤机要紧由、、与四部分构成。

13、采煤机牵引部传动装置要紧包含、、三种方式。

14、目前采煤机使用的截齿类型很多，但总体上可分为与两种。

15、采煤机的“四检”工作是指、、与。

16、电牵引采煤机牵引速度的改变要紧是由变频器来实现的。

17、按供液方式不一致，单体液压支柱有与两种。

18、液压支架的四个基本动作是、、、。

19、液压支架的支撑过程分为、、与四个阶段。

20、液压支架按其对顶板的支护方式与结构特点不一致，分为、、三种基本类型。

21、液压支架通常有、、、、五部分构成。

22、液压支架的四连杆机构包含、、、四个构件构成。

23、液压支架的辅助装置有、、、、等。

24、液压支架的操纵方式有与两种方式。

25、乳化液泵站由与构成，它具有较完善的操纵系统与过滤系统。

26、乳化液箱是用来、、与沉淀乳化液的装置。

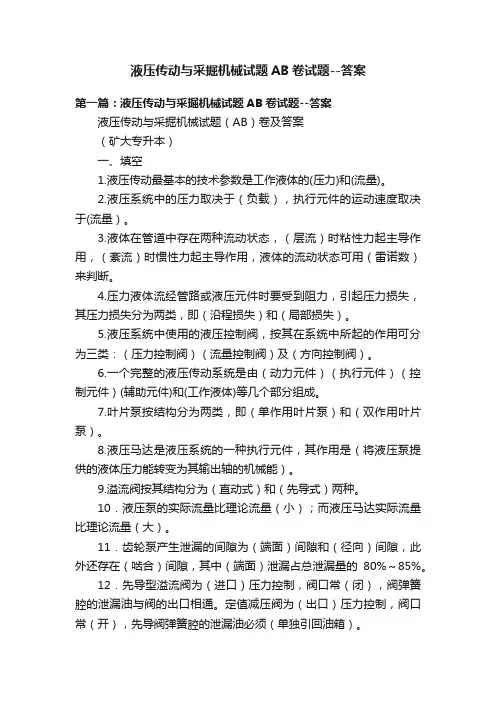

液压传动与采掘机械试题AB卷试题--答案第一篇：液压传动与采掘机械试题AB卷试题--答案液压传动与采掘机械试题（AB）卷及答案（矿大专升本）一、填空1.液压传动最基本的技术参数是工作液体的(压力)和(流量)。

2.液压系统中的压力取决于（负载），执行元件的运动速度取决于(流量）。

3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4.压力液体流经管路或液压元件时要受到阻力，引起压力损失，其压力损失分为两类，即（沿程损失）和（局部损失）。

5.液压系统中使用的液压控制阀，按其在系统中所起的作用可分为三类：（压力控制阀）（流量控制阀）及（方向控制阀）。

6.一个完整的液压传动系统是由（动力元件）（执行元件）（控制元件）(辅助元件)和(工作液体)等几个部分组成。

7.叶片泵按结构分为两类，即（单作用叶片泵）和（双作用叶片泵）。

8.液压马达是液压系统的一种执行元件，其作用是（将液压泵提供的液体压力能转变为其输出轴的机械能）。

9.溢流阀按其结构分为（直动式）和（先导式）两种。

10．液压泵的实际流量比理论流量（小）；而液压马达实际流量比理论流量（大）。

11．齿轮泵产生泄漏的间隙为（端面）间隙和（径向）间隙，此外还存在（啮合）间隙，其中（端面）泄漏占总泄漏量的80%～85%。

12．先导型溢流阀为（进口）压力控制，阀口常（闭），阀弹簧腔的泄漏油与阀的出口相通。

定值减压阀为（出口）压力控制，阀口常（开），先导阀弹簧腔的泄漏油必须（单独引回油箱）。

13．调速阀是由（减压阀）和节流阀（串联）而成，旁通型调速阀是由（溢流阀）和节流阀（并联）而成。

14.双滚筒采煤机主要由（电动机）、（牵引部）、（截割部）和（附属装置）等部分组成。

15.液压支架按其对顶班的支护方式和结构特点不同，分为（支撑式）、（掩护式）、和（支撑掩护式）三种基本架型。

16.现有牵引部传动装置按传动形式可分为三类：（机械牵引），（液压牵引）和（电牵引）。

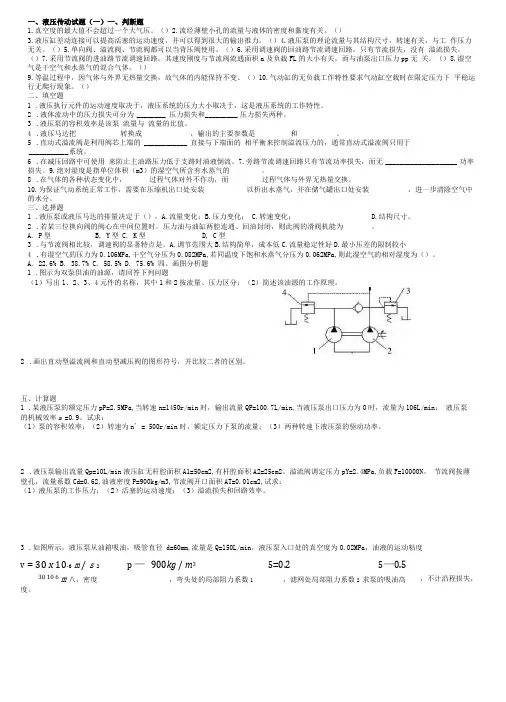

一、液压传动试题（一）一、判断题1.真空度的最大值不会超过一个大气压。

（）2.流经薄壁小孔的流量与液体的密度和黏度有关。

（）3.液压缸差动连接可以提高活塞的运动速度，并可以得到很大的输出推力。

（）4.液压泵的理论流量与其结构尺寸，转速有关，与工作压力无关。

（）5.单向阀、溢流阀、节流阀都可以当背压阀使用。

（）6.采用调速阀的回油路节流调速回路，只有节流损失，没有溢流损失。

（）7.采用节流阀的进油路节流调速回路，其速度刚度与节流阀流通面积a及负载FL的大小有关，而与油泵出口压力pp无关。

（）8.湿空气是干空气和水蒸气的混合气体。

（）9.等温过程中，因气体与外界无热量交换，故气体的内能保持不变。

（）10.气动缸的无负载工作特性要求气动缸空载时在限定压力下平稳运行无爬行现象。

（）二、填空题1.液压执行元件的运动速度取决于，液压系统的压力大小取决于，这是液压系统的工作特性。

2.液体流动中的压力损失可分为________ 压力损失和_________ 压力损失两种。

3.液压泵的容积效率是该泵流量与流量的比值。

4.液压马达把转换成，输出的主要参数是和。

5.直动式溢流阀是利用阀芯上端的 ____________ 直接与下端面的相平衡来控制溢流压力的，通常直动式溢流阀只用于___________ 系统。

6.在减压回路中可使用来防止主油路压力低于支路时油液倒流。

7.旁路节流调速回路只有节流功率损失，而无____________________ 功率损失。

9.绝对湿度是指单位体积（m3）的湿空气所含有水蒸气的。

8.在气体的各种状态变化中，过程气体对外不作功，而过程气体与外界无热量交换。

10.为保证气动系统正常工作，需要在压缩机出口处安装以析出水蒸气，并在储气罐出口处安装，进一步清除空气中的水分。

三、选择题1.液压泵或液压马达的排量决定于（）。

A.流量变化；B.压力变化； C.转速变化； D.结构尺寸。

2.若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通、回油封闭，则此阀的滑阀机能为。

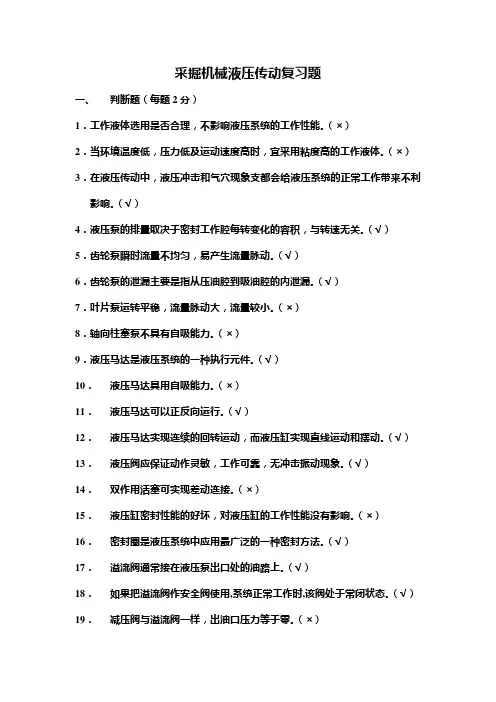

采掘机械液压传动复习题一、判断题（每题2分）1．工作液体选用是否合理，不影响液压系统的工作性能。

（×）2．当环境温度低，压力低及运动速度高时，宜采用粘度高的工作液体。

（×）3．在液压传动中，液压冲击和气穴现象支都会给液压系统的正常工作带来不利影响。

（√）4．液压泵的排量取决于密封工作腔每转变化的容积，与转速无关。

（√）5．齿轮泵瞬时流量不均匀，易产生流量脉动。

（√）6．齿轮泵的泄漏主要是指从压油腔到吸油腔的内泄漏。

（√）7．叶片泵运转平稳，流量脉动大，流量较小。

（×）8．轴向柱塞泵不具有自吸能力。

（×）9．液压马达是液压系统的一种执行元件。

（√）10．液压马达具用自吸能力。

（×）11．液压马达可以正反向运行。

（√）12．液压马达实现连续的回转运动，而液压缸实现直线运动和摆动。

（√）13．液压阀应保证动作灵敏，工作可靠，无冲击振动现象。

（√）14．双作用活塞可实现差动连接。

（×）15．液压缸密封性能的好坏，对液压缸的工作性能没有影响。

（×）16．密封圈是液压系统中应用最广泛的一种密封方法。

（√）17．溢流阀通常接在液压泵出口处的油路上。

（√）18．如果把溢流阀作安全阀使用,系统正常工作时,该阀处于常闭状态。

（√）19．减压阀与溢流阀一样，出油口压力等于零。

（×）20．减压阀的进油口的压力低于出油口的压力。

（×）21．顺序阀打开后，其进油口的压力允许持续升高。

（√）22．调速阀能满足速度稳定性要求高的场合。

（√）23．节流阀是通过改变节流口的通流面积来调节油液流量的大小。

（√）24．节流阀与调速阀具有相同的调速性能。

（×）25．非工作状态下，减压阀常开，溢流阀常闭。

（√）26．在液压系统中，液压辅助元件是必不可少的。

（√）27．液压系统中油液如果混有空气将会严重地影响工作部件的平稳性（√）28．减压阀中的减压缝隙越小，其减压作用就越弱。

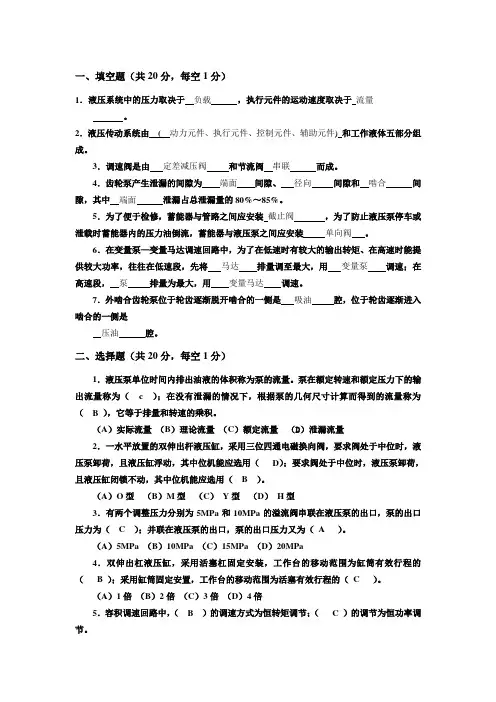

一、填空题（共20分，每空1分）1．液压系统中的压力取决于负载，执行元件的运动速度取决于流量。

2．液压传动系统由( 动力元件、执行元件、控制元件、辅助元件)和工作液体五部分组成。

3．调速阀是由定差减压阀和节流阀串联而成。

4．齿轮泵产生泄漏的间隙为端面间隙、径向间隙和啮合间隙，其中端面泄漏占总泄漏量的80%～85%。

5．为了便于检修，蓄能器与管路之间应安装截止阀，为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装单向阀。

6．在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将马达排量调至最大，用变量泵调速；在高速段，泵排量为最大，用变量马达调速。

7．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是吸油腔，位于轮齿逐渐进入啮合的一侧是压油腔。

二、选择题（共20分，每空1分）1．液压泵单位时间内排出油液的体积称为泵的流量。

泵在额定转速和额定压力下的输出流量称为（ c ）；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为（ B ），它等于排量和转速的乘积。

（A）实际流量（B）理论流量（C）额定流量（D）泄漏流量2．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（D）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ B ）。

（A）O型（B）M型（C）Y型（D）H型3．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（ C ）；并联在液压泵的出口，泵的出口压力又为（A）。

（A）5MPa （B）10MPa （C）15MPa （D）20MPa4．双伸出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的（ B ）；采用缸筒固定安置，工作台的移动范围为活塞有效行程的（ C ）。

（A）1倍（B）2倍（C）3倍（D）4倍5．容积调速回路中，（ B ）的调速方式为恒转矩调节；（ C ）的调节为恒功率调节。

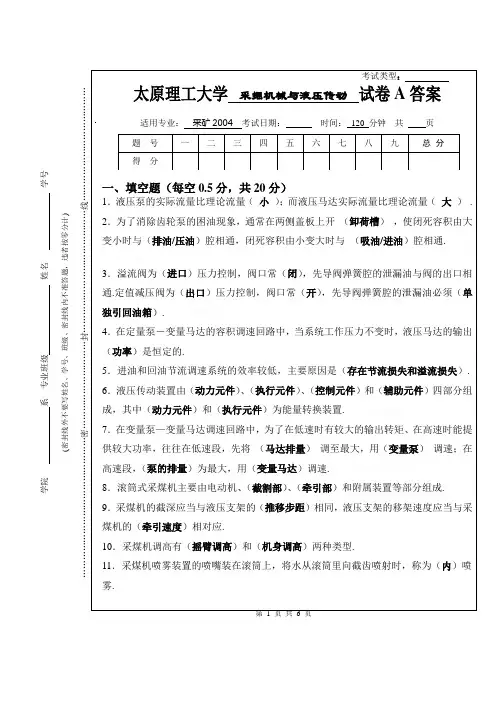

第 1 页 共 6 页 考试类型： 太原理工大学 采掘机械与液压传动 试卷A 答案 适用专业： 采矿2004 考试日期： 时间： 120 分钟 共 页 一、填空题（每空0.5分，共20分） 1．液压泵的实际流量比理论流量（ 小 ）；而液压马达实际流量比理论流量（ 大 ） . 2．为了消除齿轮泵的困油现象，通常在两侧盖板上开 （卸荷槽） ，使闭死容积由大变小时与（排油/压油）腔相通，闭死容积由小变大时与 （吸油/进油）腔相通.3．溢流阀为（进口）压力控制，阀口常（闭），先导阀弹簧腔的泄漏油与阀的出口相通.定值减压阀为（出口）压力控制，阀口常（开），先导阀弹簧腔的泄漏油必须（单独引回油箱）.4．在定量泵－变量马达的容积调速回路中，当系统工作压力不变时，液压马达的输出（功率）是恒定的. 5．进油和回油节流调速系统的效率较低，主要原因是（存在节流损失和溢流损失）. 6．液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置. 7．在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将 （马达排量） 调至最大，用（变量泵） 调速；在高速段，（泵的排量）为最大，用（变量马达）调速. 8．滚筒式采煤机主要由电动机、（截割部）、（牵引部）和附属装置等部分组成. 9．采煤机的截深应当与液压支架的（推移步距）相同，液压支架的移架速度应当与采煤机的（牵引速度）相对应.10．采煤机调高有（摇臂调高）和（机身调高）两种类型. 11．采煤机喷雾装置的喷嘴装在滚筒上，将水从滚筒里向截齿喷射时，称为（内）喷雾.12．采煤工作面单体液压支柱的动作包括（升柱）、（初撑）、（承载）和（回柱）四个过程.13．液压支架的主要动作有（升架）、（降架）、（推移刮板输送机）和（移架）.14．液压支架按其对顶板的支护方式和结构特点不同，分为（支撑式）、（掩护式）和（支撑掩护式）三种基本架型.二、选择题（每小题2分，共10分）1．液压系统的工作压力取决于（ C ）A. 泵的额定压力B. 溢流阀的调定压力C. 负载2．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（C）；并联在液压泵的出口，泵的出口压力又为（A）.A．5MPa B．10MPa C．15MPa D．20MPa3．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（D）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（B）.（A）O型（B）M型（C）Y型（D）H型4．顺序阀在系统中作卸荷阀用时，应选用（C）型，作背压阀时，应选用（A）型. （A）内控内泄式（B）内控外泄式（C）外控内泄式（D）外控外泄式5．在链牵引采煤机中，液压紧链装置除牵引链拉紧外，还可以（A，C）.（A）使松边拉力为常数（B）使采煤机不下滑（C）使紧边拉力维持基本恒定三、判断题（每小题2分，共16分）1．定量泵是指输出流量不随泵的输出压力改变的泵. （⨯）2．配流轴式径向柱塞泵的排量q与定子相对转子的偏心成正比，改变偏心即可改变排量. （√）3．液压泵产生困油现象的充分必要条件是：存在闭死容积且容积大小发生变化.（√）4．齿轮泵多采用变位齿轮是为了减小齿轮重合度，消除困油现象. （⨯）第 2 页共6 页5．双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸.（⨯）6．增速缸和增压缸都是柱塞缸与活塞缸组成的复合形式的执行元件. （⨯）8．相对于无链牵引而言，链牵引采煤机更适合于煤层倾角较大的采煤工作面. （⨯）四、名词解释（每小题3分，共12分）1．采煤机的牵引速度：在牵引力作用下，采煤机沿工作面长度方向移动的速度称为采煤机的牵引速度.2．液压支架的移架速度：采煤工作面上单位时间内所移过的液压支架的架数称为移架速度.3．液压支架的初撑力：液压支架的初撑阶段终了时（也就是支架立柱下腔压力达到工作面乳化液泵站的工作压力时），支架对顶板产生的支撑力称为初撑力.4．液压支架的工作阻力：液压支架在恒阻阶段（即支架立柱下腔压力达到支架安全阀调定压力，安全阀开始溢流时），支架对顶板产生的支撑力称为工作阻力.五、简述题（22分）请简述液压支架承载过程的几个阶段并绘出对应的工作特性曲线.第 3 页共6 页第 4 页 共 6 页六、计算题（每小题10分，共20分） 有一径向柱塞液压马达，其平均输出扭矩T =24.5Nm ，工作压力p =5MPa ，最小转速n min =2 r/min ，最大转速n max =300 r/min ，容积效率ηv =0.9，求所需的最小流量和最大流量为多少？（m 3/s ）解：设马达的排量为V ，不计马达的机械损失，则有π2pV T = 于是 pT V π2= 最小转速n min =2 r/min 时，所需的最小流量为)/(104.689.021055.2414.322366min minmin s m n p T Vn Q v v -⨯=⨯⨯⨯===ηπη 最大转速n max =300 r/min 时，所需的最大流量为)/(103.109.03001055.2414.322336max max max s m n p T Vn Q v v -⨯=⨯⨯⨯===ηπη第 5 页 共 6 页 2．有一液压泵，当负载压力为p ＝80×105Pa 时，输出流量为96l/mi n ，而负载压力为100×105Pa 时，输出流量为94l/min .用此泵带动一排量V =80cm 3/r 的液压马达，当负载扭矩为120Ｎ.ｍ时，液压马达机械效率为0.94，其转速为1100r/min .求此时液压马达的容积效率.（%）解：设液压泵的理论流量为Qt 、泄漏系数为Kc ，则有 p K Q Q c t -= 把题中所给的两组负载压力和输出流量分别代入上式，得 ⎩⎨⎧⨯⋅-=⨯⋅-=551010094108096c t c t K Q K Q 解得 )min//(1016Pa l K c -⨯=，min)/(104l Q t =由Mm pV T ηπ2∆=得：当负载扭矩为120Ｎ.ｍ时，液压马达的进口压力为 )(102.10094.010*******.32256Pa V T p p Mm ⨯=⨯⨯⨯⨯==∆=-ηπ 此时液压泵的输出流量为 min)/(98.93102.10010110456l p K Q Q c t =⨯⨯⨯-=-=- 液压马达的理论流量为 min)/(88108011003l V n Q M Mt =⨯⨯==- 于是液压马达的容积效率为 %6.93%10098.9388%100=⨯=⨯=Q Q t M Mv η第 6 页共6 页。

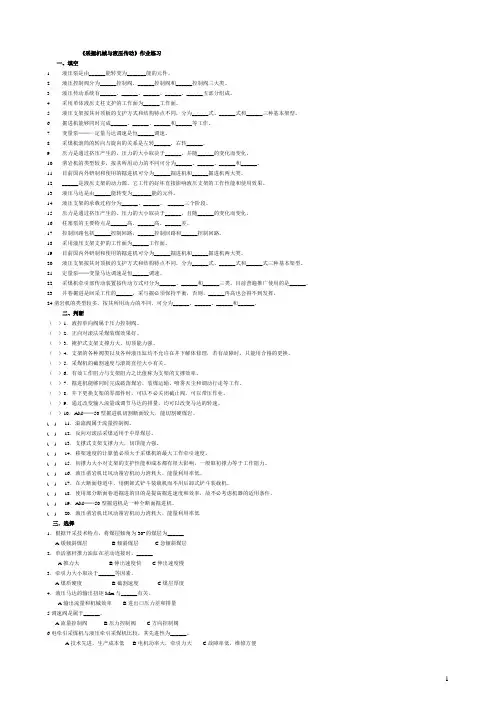

《采掘机械与液压传动》作业练习一、填空1.液压泵是由______能转变为_______能的元件。

.2.液压控制阀分为______控制阀，______控制阀和______控制阀三大类。

3.液压传动系统有______、______、______、______、______五部分组成。

4.采用单体液压支柱支护的工作面为______工作面。

5.液压支架按其对顶板的支护方式和结构特点不同，分为______式、______式和______三种基本架型。

6.掘进机能够同时完成______、______、______和______等工作。

7.变量泵──—定量马达调速是恒______调速。

8.采煤机滚筒的转向与旋向的关系是左转______，右转______。

9.压力是通过挤压产生的，压力的大小取决于______。

并随______的变化而变化。

10.凿岩机的类型较多，按其所用动力的不同可分为______、______、______和______。

11.目前国内外研制和使用的掘进机可分为______掘进机和______掘进机两大类。

12.______是液压支架的动力源，它工作的好坏直接影响液压支架的工作性能和使用效果。

13.液压马达是由______能转变为_______能的元件。

.14.液压支架的承载过程分为______、______、______三个阶段。

15.压力是通过挤压产生的。

压力的大小取决于______，且随______的变化而变化。

16.柱塞泵的主要特点是______高，______高，______差。

17.控制回路包括______控制回路，______控制回路和______控制回路。

18.采用液压支架支护的工作面为______工作面。

19.目前国内外研制和使用的掘进机可分为______掘进机和______掘进机两大类。

20.液压支架按其对顶板的支护方式和结构特点不同，分为______式、______式和______式三种基本架型。

采掘机械与液压传动复习题一、名词解释1、容积效率：液压泵的实际排量与理论排量之比，用ηv 表示。

2、流量：液压泵单位时间内排出的液体体积，常用单位是1/min。

3、排量：液压泵主轴每旋转一周所排出的液体体积。

4、困油现象：齿轮泵的闭死容积变小被包围其中的油液压力升高，从齿轮侧面挤出，因而引起发热；闭死容积扩大时，因无油液补充而出现吸空，这就是困油现象。

5、截深：采煤机截割一刀，煤壁推进的滚筒宽度。

6、工作阻力：支架处于恒阻阶段时，支架对顶板的支撑力。

7、初撑力：初撑阶段终了时，支架对顶板的支撑力。

8、支护强度：支撑式支架工作阻力与支护面积之比。

9、运动粘度：动力年度与液体密度的比值。

10、截割速度：滚筒截齿齿尖切向速度。

11、截线：截齿配置图中的水平线为不同截齿的空间轨迹展开线。

12、截距：相邻截线间的间距。

二、液压系统1、液压系统组成部分：动力源元件、执行元件、控制元件、辅助元件、工作液体。

2、液压系统两大工作特性：（1）液压系统中力的传递靠液体的压力来实现，而系统内液体压力的大小与外载有关。

（2）运动速度的传递按“容积变化相等”的规律进行。

3、液压系统的理论基础是什么？利用封闭系统中的压力液体实现能量传递和传动。

（P9）4、油泵的共同工作原理：密封容积的变化。

5、油泵的基本工作条件：（1）密封而又可以变化的容积是液压泵必须具备的基本结构，（2）具有配流（油）主要动作有击钎、转钎装置，（3）油箱内的工作液体始终具有不低于一个大气压的绝对压力。

6、油泵的性能特点（见作业）7、齿轮泵的三个问题及解决办法：(p24~25)（1）径向力不平衡：缩小高压区范围，提高低压区压力，其中缩小泵体排液口尺寸是最常见的方法；（2）困油现象：在齿轮泵的侧盖或滑动轴承上开设泄荷槽，使闭死容积缩小阶段与排液腔联通，容积变大时与吸液腔连通。

（3）轴向间隙泄漏：在泵体内开挖通道，将泄漏的油液直接从内部引向泵的进液口。

8、叶片泵倾角的分类：单作用叶片泵向后倾，双作用叶片泵向前倾。

1、液压传动采用液体作为传动介质来传递力和运动。

在传递力时，应用了流体力学的的帕斯卡原理，而在传递运动时，则应用了质量守恒定律。

2、液压传动系统中压力取决于负载，速度取决于流量3、液体的粘度随温度升高而降低，随压力升高而增大4、液压油的主要成分是基础油、乳化剂和防锈剂5、液压传动系统中运动速度的传递按容积变化相等的规律进行6、液压传动系统包含有动力源元件、执行元件、控制元件、辅助元件、工作液体五个组成部分7、液压系统内液体压力的大小取决于负载8、执行元件按其输出运动形式（直线或旋转）不同有液压缸、液压马达9、传动中的工作液体的作用有两个，一是能量转移和传递，二是对液压系统起润滑和冷却作用10、液压泵的容积效率表示抵抗泄漏的能力。

它与工作压力、间隙大小、工作液体粘度及泵的转速有关系。

11、叶片泵为了保证叶片正常甩出，单作用叶片泵的叶片沿转子旋转相反的方向倾斜一个角度安装，双作用叶片泵的叶片沿转子旋转方向倾斜一个角度安装12、目前为了保证叶片泵的径向密封，最常用的办法是在叶片槽底部通入高压油或用机械强制力使叶片紧贴定子13、柱塞泵按柱塞与缸体轴线相对位置的不同，可以分为轴向柱塞泵和径向柱塞泵两种14、直轴式轴向柱塞泵的斜盘与柱塞的接触方式有两种，一种为点接触式，一种为平面接触的滑履式15、按液压控制阀在系统中的作用不同可分为流量控制阀、方向控制阀、压力控制阀。

16、节流调速有进油路（调节）、回油路（调节）、旁路（调节）三种基本回路17、容积调速有变量泵—定量马达调速、定量泵—变量马达调速、变量泵—变量马达调速三种基本形式18、调速阀是由定差减压阀和节流阀串联而成19、按液压系统的控制作用不同可分为方向控制回路、流量控制回路、压力控制回路三种回路20、油箱的作用是储油、散热、沉淀杂质、分离油液中的空气21、过渡器按过滤精度可分为粗过滤器、普通过滤器、精过滤器和超精过滤器4种22、蓄能器的主要用途是储能、保压、缓和液压冲击和液压脉动、应急能源。

液压传动与采掘机械卷C一. 画出下列图形符号1.单向顺序阀2. 双向变量马达3.气动三联件4.排气消声节流阀5.三位四通外控外泄( O型中位机能)电液换向阀二. 名词解释1.液体的粘性2.理想液体3.非门元件切换压力4.溢流阀的开启压力5.泵的额定压力三. 填空1.液压传动与气压传动系统是由 , ，，，等组成的；属于能量转换装置的是。

2．液体的流动状态分为，，用来判断。

光滑金属管道其临界雷诺数为。

3顺序阀根据控制方式和泄油方式不同，共有四种形式，分别是，，，。

4．调速回路有，，三种形式。

5．液压泵中泵压力最高，泵抗污染能力最强，泵几乎不存在困油现象；四1：运用伯努利方程解释液压泵吸油管要短、粗、直的原因2：画出变量泵变量马达的液压回路原理图，简述其工作过程，并说明其工作场合。

五．回路设计1、分别画出使用节流阀的出口节流调速回路及V-F特性图。

2、采煤机械在突然停电时，油泵停止供油，牵引锚链内的强大弹性张力作用于链轮上，使链轮和液压马达反转，造成液压马达的滚轮与导轨曲面间发生连续的剧烈碰撞，致使液压马达损坏。

这种现象称为液压马达的“反链敲缸”。

为了防止此类现象发生，请在下图的“油路设计区”中利用两个蓄能器、一个梭形阀、一个二位二通的液控换向阀等设计一个保护回路。

图1 某型号采煤机液压牵引系统六．计算题1.进口节流调速回路中，已知F=0~56000N，A1=100cm2，A2=50cm2，qp=40 L/min，节流阀前后压差⊿p=0.2MPa。

当活塞向右运动时，不计管道压力损失。

试求：1）溢流阀的调整压力为多少？2）若溢流阀的调整压力为6MPa，这时qy=？V=？3）若溢流阀的调整压力为5MPa，这时qy=？V=？。

液压传动与采掘机械试题一、名词概念。

1、液压传动2、排量3、回采工艺4、综合机械化采煤5、滚筒直径6、截齿排列图7、截齿8、电牵引9、采煤机自动调速10、喷雾11、调高12、片帮二、填空题。

1、一个完整的液压系统应由以下几部分组成：、、、、。

2、乳化型液压油有和两种。

3、叶片式液压泵可分为和两种。

4、柱塞泵是利用柱塞的，改变柱塞缸内的而实现吸、排油液的。

5、液压缸按其作用方式可分为液压缸和液压缸。

6、液压缸是由、、、和五部分组成。

7、液压缸的主要性能参数有和。

8、液压控制阀分为、、。

9、换向阀常用中位机能有、、、等。

10、油箱有和两种。

11、蓄能器在液压系统中是和压力液体的装置。

12、热交换器包括和。

13、密封方式分为和两大类。

14、接触密封常用的密封元件有、、等。

15、采煤机械：它担负着、重要任务。

16、目前煤矿井下广泛使用的采煤机械有和两大类型。

17、采煤方法分为及两大类型。

18、在壁式体系采煤法中，对于薄及中厚煤层一般将其全厚一次采出，即回采技术；对于厚煤层一般将其分层开采即，对于厚度、硬度适宜的煤层也可以采用特殊设备通过放顶煤的方法，即回采技术。

19、普采和综采最主要区别是工作面使用不同。

20、综采工作面主要设备由、、等组成。

21、双滚筒采煤机常用的进刀方式有和。

22、螺旋滚筒是由、、、、等组成。

23、骑溜槽的采煤机双向采煤时，前滚筒应贴截割，后滚筒应贴截割，才能正常采煤。

24、滚筒向左螺旋时，应用叶片。

25、采煤机截齿有和两种。

26、采煤机的担负着移动采煤机，使截割机构切入煤壁，实现连续落煤。

27、牵引部包括及两部分。

28、无链牵引机构包括、、。

29、喷雾分和。

30、采煤机牵引力大小取决于、、、、、、等因素。

31、采煤机维护与检修的“四检”内容包括、、、。

32、采煤机进行试验时其泵和马达都应做、、。

33、采煤机牵引部性能试验包括和的试验。

34、采煤机截割部进行加载试验时，其中按电机的额定功率运转1小时；按电机的额定功率运转1小时；按电机规定功率运转0.5小时。

液压传动与采掘机械C 参考答案一、三、1． 动力元件、执行元件、控制元件、辅助元件、工作介质；动力元件、执行元件2． 层流；紊流；雷诺数；23203． 内控内泄、内控外泄、外控外泄、外控内泄（顺序没关系）4． 节流调速、容积调速、容积节流调速5． 柱塞泵、齿轮泵、叶片泵四、1. 对油箱液面1—1和泵吸油口截面2—2列伯努利方程，则有：ωραρραρp v gz p v gz p ∆+++=++22222211112121 如图所示油箱液面与大气接触，故p 1为大气压力，即p 1= p a ；v 1为油箱液面下降速度，v 2为泵吸油口处液体的流速，它等于液体在吸油管内的流速，由于v 1＜＜v 2，故v 1可近似为零；z 1=0，z 2=h ；△p ω为吸油管路的能量损失。

因此，上式可简化为：ωραρp v gh p p a ∆+++=222221 所以泵吸油口处的真空度为 ωραρp v gh p p a ∆++=-222221 由此可见，液压泵吸油口处的真空度由三部分组成：把油液提升到高度h 所需的压力，将静止液体加速到v 2所需的压力，吸油管路的压力损失。

所以吸油管路应短（限制H）、粗（限制v）、直（限制△pω）2．适用于有恒功率和恒扭矩的场合。

五、1..2．六、1．1）.Mpa A F P Py 6.510*100/540002.01/4=+=+∆≥- 2) 若溢流阀调定压力为6Mpa ，则溢流阀不溢流，此时m i n /0L q q p y ==,min /410*100/10*401/43m A q v p ===--3) 若溢流阀调定压力为5Mpa ， 则溢流阀全部溢流，此时m i n/40L q q p y ==,V=0。

1.粘度：度量粘性大小的物理量称为粘度。

2.排量：是指在没有泄漏情况下，泵轴转过一转时所能排出的油液体积。

3..容积效率：泵的实际容积和理论容积的比值4.支架工作阻力：支架对顶板的最大支撑力称为支架的工作阻力，由支架安全阀的调定压力决定。

5.流量：在没有泄漏情况下，单位时间内所输出的油液体积。

6.初撑力：顶梁接触顶板，立柱下腔压力达到泵站工作压力，操纵阀置于中位，液控单向阀关闭，立柱下腔液体被封闭——支架的初撑阶段→支架对顶板产生的支撑力称为初撑力。

7.单作用泵：泵的转子每旋转一周，叶片在槽中往复滑动一次，密封工作腔容积增大和缩小各一次，完成一次吸油和压油，故称单作用泵。

8.支护强度：支架有效工作阻力与支护面积之比。

9.支架的伸缩比：支架的最大结构高度与最小结构高度的比值。

10.液压传动：利用封闭腔中流动液体的流量和压力（压力能）进行能量传递过程11.支撑效率：有效工作阻力与支架工作阻力之比12..截线：表示齿尖的运动轨迹。

13.截距：相邻截线之间的距离。

14.截齿配置图：截齿齿尖所在圆柱面的展开图。

15.额定压力：是指液压泵在连续使用中允许达到的最高压力。

16.额定转速：泵在额定压力下，连续长时间运转的最大转速。

17.覆盖率：支架覆盖率是顶梁接触顶板的面积与支架支护面积之比值。

18.双作用泵：泵的转子每转一转，完成两次吸油和压油，所以称双作用叶片泵。

19.卧底量：滚筒处于最低工作高度时，滚筒截割到工作面输送机中部槽底以下的深度。

20.三机配套：以采煤机为核心的综采工作面实现采煤工作的采煤机，刮板输送机，液压支架三种设备的匹配关系1.什么是齿轮泵的困油现象？有何危害？如何消除？为了使齿轮泵能连续平稳地供油，必须使齿轮啮合的重叠系数ε大于1。

这样，齿轮在啮合过程中，前一对轮齿尚未脱离啮合，后一对轮齿已进入啮合。

因为两对轮齿同时啮合，所以就有一部分油液被围困在两对轮齿所形成的独立的封闭腔内，这一封闭腔和泵的吸、压油腔相互间不连通。

一、名词解释（共10分、2分/道）1、液压传动2、主回路3、理论截深4、工作阻力5、支护强度二、填空题（共22分、0.5分/空）1、一个液压传动系统包含（）、（）、（）、（）、（）五个组成部分。

2、封闭容器内的压力大小与( ）有关。

3、液压传动最基本的技术参数是工作液体的（）和（）。

4、我国采用（）表示粘度。

5、采煤工作面的液压支架和单体液压支柱多用的乳化液类型为（）。

6、影响工作液体粘度的两个主要因素分别为（）、（）。

7、叶片泵按结构分为（）、（）。

8、按液压阀在系统中的作用可分为（）阀、（）阀、（）阀。

9、基本回路包括（）、（）、（）、（）。

10、双滚筒采煤机主要由（）、（）、（）、（）等部分组成。

11、目前回采工作面使用的支护设备有（）、（）、（）。

12、三用阀包括（）、（）、（），分别承担支柱的（）、（）、（）。

13、液压支架的承载分为三个阶段，分别为（）、（）、（）。

14、液压支架按其对顶板的支护方式和机构特点不同，分别为（）、（）和（）。

15、凿岩机按其所用动力不同，分为（）、（）、（）、（）。

三、简答题（共20分、5分/道）1、与开式循环系统相比，闭式循环系统有何特点。

2、无链牵引的优点。

3、和金属摩擦支柱相比，单体液压支柱的优点。

4、与传统爆破法掘进巷道相比，掘进机的优点。

四、论述题（共20分、10分/道）1、液压马达与液压泵的区别。

2、支撑掩护式支架的支护性能特点、适用条件及缺点。

五、计算题（共28分、12分，8分，8分）=25mm，大柱塞D=50mm，1、如图所示液压千斤顶，小柱塞直径d=10mm，形成S1重物产生的力F=5000N，手压杠杆比L：ι=500：25。

求：2（1）此时密封容器中的压力P；（3分）（2）杠杆施加多大的力能将重物举起；（6分）（3）不计泄露，杠杆上下动一次，重物上升的高度S。

（3分）22、已知液压泵的输出压力p=10MPa,泵的排量q=100mL/r，转速=0.95，总效率η=0.9。
