生活泵房电气施工方案范本1. 引言本文档旨在提供一个生活泵房电气施工方案的范本，以便在实际施工中进行参考和借鉴。
生活泵房电气施工是保障生活供水系统正常运行的重要环节，因此在施工过程中，需要一套完整而规范的方案来确保施工质量和安全性。
2. 施工准备在开始施工前，需要进行以下准备工作：•确定施工范围和要求•准备必要的工具和材料•进行现场勘测和测量•制定施工计划和时间表3. 施工流程3.1 安装电气设备按照设计方案要求，按照以下步骤进行电气设备的安装：1.安装配电柜：根据设计要求，选择适当位置安装配电柜。
将配电柜固定在墙壁上，并确保与其他设备保持适当的距离。
2.安装断路器和保护装置：根据设计要求，选择合适的断路器和保护装置，并连接到配电柜中。
3.安装电动泵：根据设计要求，选择适当位置安装电动泵。
将电动泵与电源线连接，并进行相应的接地处理。
4.安装控制面板：根据设计要求，选择适当位置安装控制面板。
将控制面板与配电柜和电动泵连接，并进行相应的线缆连接。
5.连接电气设备：根据设计要求，根据电路图进行电气设备的连接。
确保所有连接牢固可靠，并进行必要的绝缘处理。
3.2 进行电路布线根据设计方案要求，按照以下步骤进行电路布线：1.安装电缆槽：根据设计要求，在墙壁或地板上安装电缆槽。
将电缆槽固定在适当位置，并确保与电气设备保持合适的距离。
2.敷设电缆：根据电路图，将电缆敷设在电缆槽中。
确保电缆的敷设路径符合设计要求，并注意保持适当的张力和弯曲半径。
3.进行电缆连接：根据电路图和连接要求，进行电缆的连接。
确保所有连接牢固可靠，并进行必要的绝缘处理。
4.进行线缆标识：根据设计要求，在电缆上进行线缆标识，以便后续维护和排查故障。
3.3 进行接地处理为了确保电气设备的安全工作，需要进行接地处理：1.安装接地装置：根据设计要求，选择适当位置安装接地装置。
将接地装置的接地线连接到电气设备和接地体上。
2.进行接地测试：在完成接地装置的安装后，进行接地测试，确保接地电阻符合设计要求。

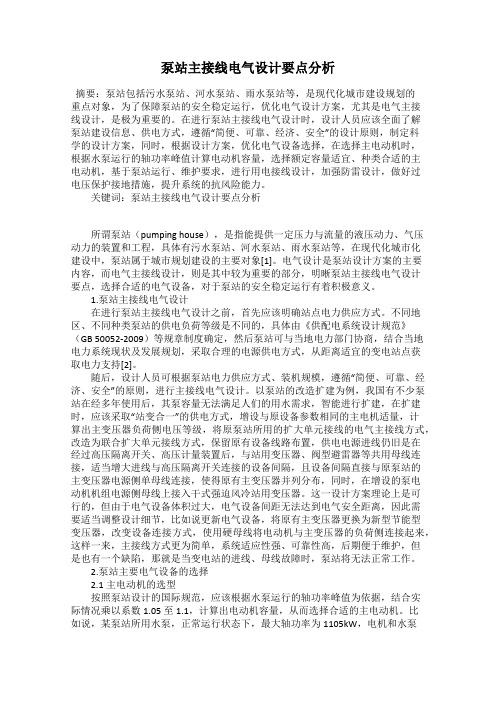

泵站主接线电气设计要点分析摘要：泵站包括污水泵站、河水泵站、雨水泵站等，是现代化城市建设规划的重点对象，为了保障泵站的安全稳定运行，优化电气设计方案，尤其是电气主接线设计，是极为重要的。
在进行泵站主接线电气设计时，设计人员应该全面了解泵站建设信息、供电方式，遵循“简便、可靠、经济、安全”的设计原则，制定科学的设计方案，同时，根据设计方案，优化电气设备选择，在选择主电动机时，根据水泵运行的轴功率峰值计算电动机容量，选择额定容量适宜、种类合适的主电动机，基于泵站运行、维护要求，进行用电接线设计，加强防雷设计，做好过电压保护接地措施，提升系统的抗风险能力。
关键词：泵站主接线电气设计要点分析所谓泵站（pumping house），是指能提供一定压力与流量的液压动力、气压动力的装置和工程，具体有污水泵站、河水泵站、雨水泵站等，在现代化城市化建设中，泵站属于城市规划建设的主要对象[1]。
电气设计是泵站设计方案的主要内容，而电气主接线设计，则是其中较为重要的部分，明晰泵站主接线电气设计要点，选择合适的电气设备，对于泵站的安全稳定运行有着积极意义。
1.泵站主接线电气设计在进行泵站主接线电气设计之前，首先应该明确站点电力供应方式。
不同地区、不同种类泵站的供电负荷等级是不同的，具体由《供配电系统设计规范》（GB 50052-2009）等规章制度确定，然后泵站可与当地电力部门协商，结合当地电力系统现状及发展规划，采取合理的电源供电方式，从距离适宜的变电站点获取电力支持[2]。
随后，设计人员可根据泵站电力供应方式、装机规模，遵循“简便、可靠、经济、安全”的原则，进行主接线电气设计。
以泵站的改造扩建为例，我国有不少泵站在经多年使用后，其泵容量无法满足人们的用水需求，智能进行扩建，在扩建时，应该采取“站变合一”的供电方式，增设与原设备参数相同的主电机适量，计算出主变压器负荷侧电压等级，将原泵站所用的扩大单元接线的电气主接线方式，改造为联合扩大单元接线方式，保留原有设备线路布置，供电电源进线仍旧是在经过高压隔离开关、高压计量装置后，与站用变压器、阀型避雷器等共用母线连接，适当增大进线与高压隔离开关连接的设备间隔，且设备间隔直接与原泵站的主变压器电源侧单母线连接，使得原有主变压器并列分布，同时，在增设的泵电动机机组电源侧母线上接入干式强迫风冷站用变压器。
水泵电气控制原理水泵电气控制原理是指通过电气设备实现对水泵的控制和调节。
下面将介绍水泵电气控制原理的相关内容。
1. 物理基础：水泵的工作原理是利用电动机驱动，通过转动叶轮给水提供动力，使其产生压力。
因此，水泵的电气控制主要涉及电动机的控制和启停。
2. 控制回路：水泵电气控制回路一般包括主控制回路和辅助控制回路。
主控制回路主要用于启动、停止和转向电动机，辅助控制回路用于保护电动机和水泵。
3. 电动机保护：为了保护电动机免受过电流、过压、欠压等故障的损害，水泵电气控制系统通常包括电流保护、过压保护、欠压保护等装置。
当电动机运行出现异常时，这些装置会及时断开电源，保护电动机的安全运行。
4. 启动方式：水泵电气控制系统的启动方式有直接启动、星三角起动和自耦变压器启动等。
直接启动是最简单和常见的方式，电动机直接连接到电源，实现启动。
星三角起动通过在电动机启动过程中逐渐增大电压，减小起动电流。
自耦变压器启动则通过变压器将起动电流降低，实现电动机的平稳启动。
5. 控制方式：水泵电气控制系统的控制方式主要有手动控制和自动控制两种。
手动控制需要人工干预，通过开关和按钮来控制水泵的启动和停止。
自动控制则通过传感器和控制器等设备来实现对水泵的自动控制，可以根据预设的水位、压力等参数进行启停和调节。
6. 故障诊断：水泵电气控制系统一般设有故障诊断功能，可以通过故障指示灯、报警器等装置来提示故障，并通过相关的回路和保护装置来隔离故障，确保水泵和电动机的安全运行。
综上所述，水泵电气控制原理涉及到电动机的控制和启停，以及对电动机的保护、启动方式、控制方式和故障诊断等内容。
水泵电气控制系统的设计和应用，有助于提高水泵的运行效率和安全性。
水泵测试台电控系统设计王晓东钱中阳（中国市政工程西北设计研究院有限公司，甘肃兰州730000）目前大功率水泵采用高压电机拖动已经比较普遍，采用的是6kV和10kV两种高压电源。
为此水泵生产厂家配备的大功率水泵测试台主要进行6kV和10kV两种高压电机的测试。
由于各个生产厂家水泵测试台的设计情况不同，动力及控制系统良莠不齐，从安全性、可靠性、经济性等方面进行综合技术比选，本着安全可靠，降低测试人员的操作难度的原则，对6kV、10kV 两种高压电源的水泵测试台的动力及控制系统进行典型化设计。
为测试高压电机拖动大功率水泵的技术参数提供安全可靠的供电和安全保障。
1电控系统的技术方案为达到提高测试台电控系统供电的安全性，保证测试人员带电作业人身安全的要求，电控系统的技术方案如下：在高压配电室6kV和10kV两个电压等级水泵的供电系统是分开运行的。
6kV进线柜与10kV进线柜可通过盘柜内自带二次继电保护系统实现电气互锁保证两套系统不能同时启动。
利用PLC实时监控高压设备运行状态。
并通过现场总线与测试现场电气操作间控制台通讯。
1）在测试现场电气操作间：设现场控制台一座，可直观地监测高压设备运行状态及保护的状态，可控制高压进出线柜及高压软启动柜；控制水泵的启停；并可以在现场监测水泵运行情况、故障报警系统的状态，并将水泵运行参数上传给中控室。
6kV 环网柜与10kV环网柜各一面，保证环网柜接地母排可靠连接厂区接地系统，每次测试完成后负荷开关打到接地状态使残余电流接入大地，保证测试人员的安全。
2）在测试现场：通过设置隔离栅栏及门禁系统对高压水泵测试现场进行隔离，通过刷卡或输入密码方可进入测试区域。
为保证测试前所有人可以安全撤离测试现场，测试过程中，任何未经授权人员不能进入到测试区域内。
现场设置急停开关，当设备运行异常时，操作人员人工按急停开关按钮，急停开关可直接联动高压软启动柜电源分闸。
急停开关按钮在人工恢复之前保持工作状态。
消防泵组电气控制柜功能
根据系统操作控制和维护管理的需要，消防水泵电气控制柜主要具备启停泵、主备泵切换、手自动转换、双电源切换、巡检、保护、反馈机械应急启动等功能。
(1)启停泵功能
控制柜设置有手动启停每台消防水泵的按钮，并设有远程控制消防水泵启动的输入端子。
消防水泵启动运行和停止应正常，指示灯、仪表显示应正常。
(2)主备泵切换功能
当主泵发生故障时，备用泵自动延时投入。
水泵启动时间不应大于2min。
(3)手自动转换功能
在自动状态下，可自动或远程手动启动水泵，多线控制盘远程停止水泵。
在手动状态下，可通过控制柜启停按钮启动、停止水泵。
(4)双电源切换功能
控制柜应具备双电源自动切换功能。
消防水泵使用的电源应采用消防电源，双电源切换装置可设置在消防泵组电气控制柜附近，也可以设置在消防泵组电气控制柜内。
(5)巡检功能
具备定期自动巡检和人工手动巡检等功能。
大功率消防水泵可以采用变频运行等方式缓减水泵启动时对电网及管网的冲击。
(6)保护功能
控制柜应具有过载保护、短路保护、过压保护、缺相保护、欠压保护、过热保护功能。
出现以上状况时，消防泵组电气控制柜故障灯常亮，并发出故障信号。
(7)反馈功能
控制柜应具有将泵启、泵停、泵故障、手/自动状态等信号反馈至消防控制室报警主机的功能。
(8)机械应急启动功能
控制柜应具有机械应急启动功能。
在控制柜内的控制线路发生故障时可由具有管理权限的人员在紧急时启动消防水泵。
课程设计任务书（B）题目消防水泵PLC电气控制系统设计（OMRON CPM1A）学院(部) 电控学院专业电气工程及其自动化班级32040901学生姓名学号6 月11 日至 6 月17 日共 1 周指导教师(签字)系主任(签字)2012年 5 月26 日目录一．设计内容及要求 (3)二．设计原始资料 (3)三、主电路图、控制电路图、电气原理图及其工作原理 (3)四、计算说明及元件选型 (5)1、接触器的选择 (5)2、热继电器的选择 (5)3、空气开关的选择 (5)4、控制柜的选择 (5)5、信号继电器的选择 (5)6、其他元件的选择 (5)五、PLC的选择及I/O分配表 (6)六、PLC外部接线图 (6)七、梯形图 (7)八、指令系统 (7)九、柜内外安装布置图 (8)十、元件明细表 (8)十一、图纸部分 (8)一．设计内容及要求通过对电气控制系统的设计，掌握电气控制系统设计的一般方法，能够设计出满足控制要求的电气原理图，以及安装布置图、接线图和控制箱的设计，具有电气控制系统工程设计的初步能力。
根据系统的控制要求，采用OMRON CPM1A PLC为中心控制单元，设计出满足控制要求的控制系统。
二．设计原始资料1. 2台消防泵，7.5KW，互为备用。
当工作泵出现故障时，备泵自投。
2. 发生火灾时，打开消火栓箱门，击碎面板玻璃，起动消防泵。
手动停泵。
3. 当消防给水管网水压过高时，停泵并报警。
4. 当低位消防水池缺水，停泵并报警。
5. 自动、手动、检修工作方式。
6. 设置必要的各种电气保护。
三、主电路图、控制电路图、电气原理图及其工作原理根据设计要求绘出电气原理图，见附图1-1,1-2.工作原理：两台泵互为备用，备用泵自动投入，正常运行时电源开关QK1,QK2,S1,S2均合上，S3为水泵检修双投开关，不检修时放在运行位置，SB10~SBn为各消火栓箱消防起动按钮，无火灾时，按钮被玻璃面板压住，其常开触头已经闭合，中间继电器KA1通电，消火栓泵不会起动。
单片机控制大功率水泵的方法
单片机（Microcontroller）是一种集成了处理器、内存和输入/输出界面的微型计算机系统。
它可以通过编程来控制外部设备，如大功率水泵。
本文将介绍单片机控制大功率水泵的方法。
首先，为了控制大功率水泵，我们需要使用一个适配器（驱动器）来连接单片机和水泵。
适配器通常包含功率电子器件，可以将单片机的低电平信号转换为水泵所需的高电平信号。
适配器的选型应根据水泵的电压和功率进行选择，以确保安全和稳定的运行。
接下来，我们需要编写单片机的程序来控制水泵的开关。
可以使用单片机的GPIO端口来输出控制信号，通过高电平或低电平来控制适配器。
在编程阶段，需要注意的是确保控制信号的时序和持续时间，以避免对水泵和系统造成损坏。
在程序设计方面，可以使用基于C语言或汇编语言的相应的开发工具来编写代码。
首先，需要初始化单片机的GPIO端口和其他相关的寄存器，以确保正确的电平输出和输入。
然后，编写相应的函数或模块来控制水泵的开关，例如开启水泵、关闭水泵、调整水泵的速度等等。
这些函数或模块需要与主程序进行协调和调用。
此外，还可以通过外部传感器来监测和控制水泵。
例如，通过连接液位传感器来检测水箱的液位，并根据液位的高低来控制水泵的开关。
这样，可以实现自动化的水位控制，提高系统的效率和安全性。
总结起来，单片机控制大功率水泵的方法包括选择适配器、编写控制程序、初始化GPIO端口和相关寄存器、协调和调用函数或模块、使用外部传感器等。
通过合理的硬件连接和程序编写，可以实现精确、稳定的大功率水泵控制，满足系统的需求。
生活水泵电气控制一、设计要求两台30kw，一用一备，故障时自动投切到另一台。
两台互为备用，分别有自动、手动和备用三种状态，有高低水位监测，运行指示及信号报警。
二、总体方案说明1)生活水泵电气系统控制对象电动机均由交流接触器完成起、停控制，电动机采用星-三角型控制。
2)自动，手动，备用均采用万能转换开关。
3)电动机分别采用热继电器实现过载保护，其热继电器的常开触点通过中间继电器转换后，作为电气的输入信号，用以完成各个电动机系统的过载保护。
4)主电路采用低压断路器，实现短路保护。
三、电气控制原理图1. 主电路设计生活水泵电气控制的主电路设计如下图所示1）主回路中交流接触器KM1,KM2,KM3控制工作电动机M1,接触器KM4,KM5,KM6控制备用电动机M2。
2）电动机M1、M2由热继电器FR1、FR2实现过载保护3）QF1，QF2为电源总开关，既可完成主电路的短路保护，又起到分断三相交流电源的作用，使用和维修方便。
2. 生活水泵电气控制交流电路如下图所示。
(1)自动控制将转换开关SA2转到自动Z1位，其触点1-2，7-8接触，其他触点断开。
即M1为工作泵，M2为备用泵。
a.正常工作的控制高位水箱水位在低水位时，浮标下降，SL2动合触点闭合，水位信号电路的中间继电器KA1线圈得电，其动合触点闭合，使接触器KM3线圈得电，KM3的动合触点闭合，使时间继电器KT1和接触器KM1同时通电，1号水泵电动机M1以星形降压启动，经过时间延时后（T=3S），KT1的动断触头延时断开，KM3的线圈失电，其触头复位，随后KT1常开触头延时闭合，使接触器KM2线圈通电，电动机M1以三角形接法安全电压稳定运行。
b.备用泵自动投入控制故障状态下，高位水箱水位在低水位时，SL2接通，使水位继电器KA1动合触点闭合，KM3触头发生故障，即KM1,KM2都不工作，这时12点接触使时间继电器KT3线圈通电，时间延时，KT3的动合触点延时闭合，接通KA2线圈，KA2动合触点闭合，使KM6线圈通电，KM6动合触点闭合，使时间继电器KT2和接触器KM4同时通电，2号水泵电动机M2以星形降压启动，经过时间延时后（T=3S），KT2的动断触头延时断开，KM6的线圈失电，其触头复位，随后KT2常开触头延时闭合，使接触器KM5线圈通电，电动机M2以三角形接法安全电压稳定运行。
大功率生活水泵电动机的电气控制2.2.1三相异步电动机降压启动控制一、鼠笼异步电动机直接起动直接起动是一种简单、可靠、经济的起动方法，但电动机起动电流Ist为额定电流IN的4~7倍。
过大的起动电流一方面会造成电网电压显著下降，直接影响在同一电网工作的其他电动机及用电设备正常运行；另一方面电动机频繁起动会严重发热，加速线圈老化，缩短电动机的寿命。
直接起动的条件：（只需满足下述三个条件中的一条即可）1.容量在7.5KW以下的三相异步电动机均可采用。
2.电动机在启动瞬间造成的电网电压降不大于电源电压正常值的10%，对于不经常启动的电动机可放宽到15%。
3.可用经验公式粗估电动机是否可直接启动，如果电动机的启动电流倍数（Ist/IN）小于下式右边的数值时，可直接启动。
直接起动的特点：优点是所需启动设备简单，启动时间短，启动方式简单、可靠，所需成本低。
缺点是对电动机及电网有一定冲击。
二、鼠笼异步电动机的降压启动容量小的电动机才允许采取直接起动，容量较大的笼型异步电动机因起动电流较大，一般都采用降压起动方式来起动。
降压启动：指利用启动设备将电压适当降低后加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定值正常运转，由于电流随电压的降低而减小，所以降压起动达到了减小启动电流的目的。
但同时，由于电动机转矩与电压的平方成正比，所以降压启动也将导致电动机的启动转矩大大降低。
因此，降压启动需要在空载或轻载下启动。
常见的降压起动的方法有定子绕组串电阻(或电抗)降压启动、星形—三角形降压启动、自耦变压器降压启动和使用软起动器等。
常用的方法是星形—三角形降压起动和使用软起动器。
1.定子绕组串接电阻降压启动控制（1）定子绕组串接电阻降压启动的方法定子绕组串接电阻降压启动控制动画演示定子绕组串接电阻降压启动是指在电动机启动时，把电阻串接在电动机定子绕组与电源之间，通过电阻的分压作用，来降低定子绕组上的启动电压，待启动后，再将电阻短接，使电动机在额定电压下正常运行。
这种降压启动的方法由于电阻上有热能损耗，如用电抗器则体积、成本又较大，因此该方法很少用。
这种降压启动控制线路有手动控制、接触器控制、时间继电器控制等。
（2）定子绕组串接电阻降压启动控制线路电动机启动电阻的短接时间由时间继电器自动控制。
串电阻降压启动控制线路线路工作原理分析：停止时，按下SB2，控制电路失电，电动机M失电停转。
（a）工作原理示意图1（b）工作原理示意图2串电阻（电抗）降压启动控制线路原理示意图（a）工作原理示意图1（b）工作原理示意图22.定子串自耦变压器（TM）降压启动控制（1）自耦变压器降压启动的方法自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。
待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。
这种降压启动分为手动控制和自动控制两种。
接线：自耦变压器的高压边投入电网，低压边接至电动机，有几个不同电压比的分接头供选择。
特点：设自耦变压器的变比为K，原边电压为U1，副边电压U2=U1/K，副边电流I2（即通过电动机定子绕组的线电流）也按正比减小。
又因为变压器原副边的电流关系I1=I2/K，可见原边的电流（即电源供给电动机的启动电流）比直接流过电动机定子绕组的要小，即此时电源供给电动机的启动电流为直接启动时1/K2倍。
由于电压降低为1/K倍，所以电动机的转矩也降为1/K2倍。
自耦变压器副边有2～3组抽头，如二次电压分别为原边电压的80%、60%、40%。
自耦变压器降压启动优点：可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y或Δ接法都可以使用。
缺点：设备体积大，投资较贵。
（2）自耦变压器降压启动控制线路自耦变压器降压启动控制线路如下图所示。
定子串自耦变压器降压启动控制线路线路工作原理分析：（a）自耦变压器降压启动控制工作原理示意图1（b）自耦变压器降压启动控制工作原理示意图2自耦变压器降压启动控制线路原理示意图（a）工作原理示意图1（b）工作原理示意图23.星形—三角形(Y-△)降压启动控制（1）星形—三角形(Y-△)降压启动的方法星形—三角形降压启动是指电动机启动时，把定子绕组接成星形(Y)，以降低启动电压，限制启动电流；待电动机启动后，再把定子绕组改接成三角形(△)，使电动机全压运行。
只有正常运行时定子绕组作三角形(△)联接的异步电动机才可采用这种降压启动方法。
电动机启动时，接成星形，加在每相定子绕组上的启动电压只有三角形接法直接启动时的，启动电流为直接采用三角形接法时的1/3，启动转矩也只有三角形接法直接启动时的1/3。
所以这种降压启动方法，只适用于轻载或空载下启动。
星形—三角形降压启动的最大优点是设备简单，价格低，因而获得较广泛的应用。
缺点是只用于正常运行时为Δ接法的电动机，降压比固定，有时不能满足启动要求。
（2）星形—三角形(Y-△)降压启动控制线路控制线路及电路组成：三相异步电动机的Y—Δ降压启动控制线路如下图所示，它主要有以下元器件组成：三相异步电动机的Y—Δ降压启动控制线路①起动按钮SB2：手动按钮开关，可控制电动机的起动运行。
②停止按钮SB1：手动按钮开关，可控制电动机的停止运行。
③主交流接触器KM1：电动机主运行回路用接触器，起动时通过电动机起动电流。
④Y形连接的交流接触器KM3：用于电动机起动时作Y形连接的交流接触器，起动结束后停止工作。
⑤Δ形连接的交流接触器KM2：用于电动机起动结束后恢复Δ形连接作正常运行的接触器。
⑥时间继电器KT：控制Y—Δ变换起动的起动过程时间（电动机起动时间），即电动机从起动开始到额定转速及运行正常后所需的时间。
⑦热继电器FR：三相电动机的过载保护。
线路工作原理分析：（a）电动机的Y—Δ降压启动控制工作原理示意图1（b）电动机的Y—Δ降压启动控制工作原理示意2三相异步电动机的Y—Δ降压启动控制线路原理示意图（a）工作原理示意图1（b）工作原理示意22.2.2大功率生活水泵的电气控制作者: Admin | 来源：| 点击: 262 | 发布时间: 2008-03-13大功率生活水泵电气控制的动画演示当生活水泵电动机容量较大时通常采用星三角形降压启动，鼠笼式异步电动机的降压启动方式有自耦变压器降压启动、星三角形降压启动等多种降压方式。
下面以星三角形降压启动为例说明。
此例在高位水箱中设置水位信号器，采用干簧式开关作为水位信号器对电动机进行控制以供生活给水之用。
水泵电动机一台为工作泵，另一台为备用泵。
1.大功率生活水泵降压启动控制线路该线路由水位信号回路、水泵机组的主回路和控制回路构成，如下图所示。
图中采用了SA1和SA2两个转换开关，两台泵可分别选择自己的工作状态，使控制具有灵活性。
受屋顶高位水箱水位开关的控制，低水位启泵，高水位停泵。
生活水泵星-三角形降压启动控制线路（一）（a）主电路生活水泵星-三角形降压启动控制线路（二）（b）控制电路2.大功率生活水泵降压启动控制工作原理分析（1）自动控制将转换开关SA2转至“自动（Z1）”位，其触点9-10、11-12接通，其它触头断开；将转换开关SA1转至“备用（Z2）”位，其触点1-2接通，M2为工作泵，M1为备用泵，控制过程如下。
①正常工作时的控制如果屋顶高位水箱水位在低水位时，浮标下降，对应于SL2处，SL2动合触点闭合，水位信号电路的中间继电器KA1线圈得电，其动合触头闭合，接通205–207点，使接触器KM6线圈通电吸合，K M6的动合触头闭合，接通209–215点后时间继电器KT2和接触器KM4同时通电，2号水泵电动机M2以星形接法降压启动；经过预定的时间延时后，KT2的动断触头（即209–211点）延时断开，K M6的线圈失电，其触头复位，随后KT2常开触头延时闭合，使接触器KM5线圈通电，则电动机M 2以三角形接法全电压稳定运行。
②备用泵自动投入控制在故障状态下，即使屋顶高位水箱的水位处于低水位，SL2接通，使水位继电器KA1动合触头闭合，但如果KM6机械卡住触头不动作，造成KM4、KM5都不动作，使时间继电器KT3线圈通电，经预定时间延时后，KT3的动合触头（即1–21点）延时闭合，接通KA2线圈，KA2动合触头闭合，接通113-107点，使KM3线圈通电，KM3动合触头（即109–115点）闭合，于是时间继电器KT1和接触器KM1同时通电，1号水泵电动机M1以星形接法降压启动，之后过程同上。
（2）报警控制当工作泵发生故障停泵后，时间继电器KT3线圈通电，经预定时间延时后，KA2线圈通电吸合，电铃HA响，发出故障报警并启动备用泵。
当水源水池断水时，水位信号器SL3闭合，使继电器KA3线圈通电吸合，其动合触头闭合，接通1–25点，于是电铃HA也报警。
当接到报警后，可按下音响解除按钮SBR，中间继电器KA4线圈通电并自锁，其动断触头（即25–27点）断开，切断电铃HA 电路，电铃不再响。
当万能转换开关SA1转至“自动”位，将转换开关SA2转至“备用”位，M1为工作泵，M2为备用泵，其工作原理与前面分析类似。
2.2.4三相绕线式异步电动机的启动控制作者: Admin | 来源：| 点击: 278 | 发布时间: 2008-03-13绕线式异步电动机与鼠笼式异步电动机的主要区别是绕线式异步电动机的转子采用三相对称绕组，启动时通常采用转子串电阻启动，或者是采用频敏变阻器启动。
一、绕线式异步电动机转子串电阻启动1.方法启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路的总电阻值R2=X20，由前面分析可知，此时S m=1，即最大转矩产生在电动机启动瞬间，从而缩短起动时间，达到减小启动电流增大启动转矩的目的。
随着电动机转速的升高，可变电阻逐级减小。
启动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。
这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。
其缺点是所需的启动设备较多，一部分能量消耗在启动电阻，而且启动级数较少。
2.绕线式异步电动机转子串电阻启动控制线路串接在三相转子回路的启动电阻，一般接成星形。
利用时间继电器控制电阻自动切除，即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。
图2-70绕线式异步电动机转子串电阻控制线路线路工作原理分析：与启动按钮SBl串接的接触器KMl、KM2、和KM3常闭辅助触头的作用是保证电动机在转子绕组中接入全部外加电阻的条件下才能启动。
