智能化系统集成目录10.1一般规定 (1)10。
2 材料及设备要求 (1)10。
3 施工准备 (1)10.4 施工工艺 (2)5)数据库软件的安装和测试 (4)（3）测试 (5)3）测试 (5)2)应用软件的安装准备 (5)4）安装验证 (6)5）系统测试 (6)10.5 质量标准 (6)10.6 成品保护 (7)10.7 安全及环保要求 (7)10.8 质量检验 (7)10.9 质量记录 (8)10.1一般规定10。
1。
1本章适用于智能建筑工程中的智能化系统集成的工程实施及质量控制、系统检测。
10.1.2本章规定了智能化系统集成的施工工艺，以及检测和验收办法、步骤和内容。
10.1.3系统集成检测验收的重点为系统的集成功能，即各子系统之间的协调控制能力、信息共享、综合管理能力、运行管理与系统维护的可实施性、使用的安全性和方便性等要素。
10.2 材料及设备要求10。
2.1 材料要求见6.2。
1。
10.2.2 设备要求见4.2。
10。
3 施工准备10。
3。
1技术准备同第4.3.1条。
10.3.2 材料及设备准备1网卡的计算机数据接口和网络数据接口应适合所有的计算机总线和网络连接的细电缆或RJ45插头或15线插座等各种连接.2 交换机安装前必须具备产品说明书，并检查是否符合设计要求。
必须检查交换机机架质量.3 安装路由器之前,必须考虑路由器的软件是否支持用户所采用的网络协议。
还须注意接口和软件协议是否符合要求。
4 网络设备（包括中继器、网桥、网卡、路由器、网关、各种插接件、交换机、电缆和各种机电设备、通信设备、计算机及其外围设备、各类传感器、控制器等产品）必须有出厂合格证，产品标准和接口规范详细的技术资料；产品性能，软硬件特性必须符合系统集成设计的要求。
5 不同厂家的产品要具备统一的软件通信协议标准，各种产品须提供标准化的系列接口。
6 宜采用模块化设计的软硬件产品，以适应不同厂家的设备之间的无缝连接和互相替代。

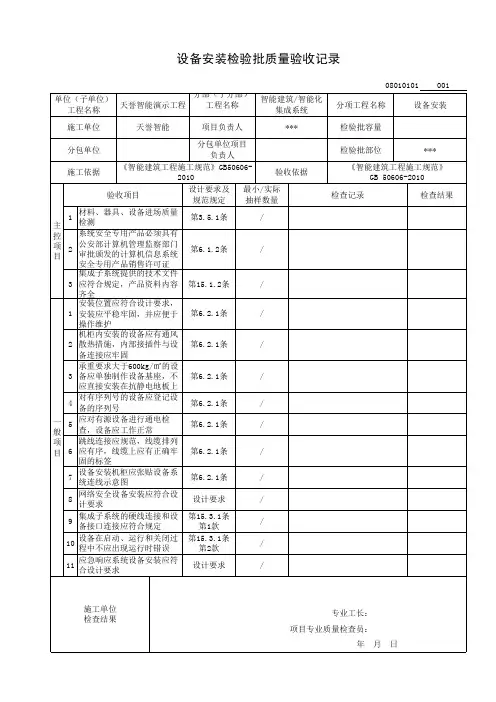

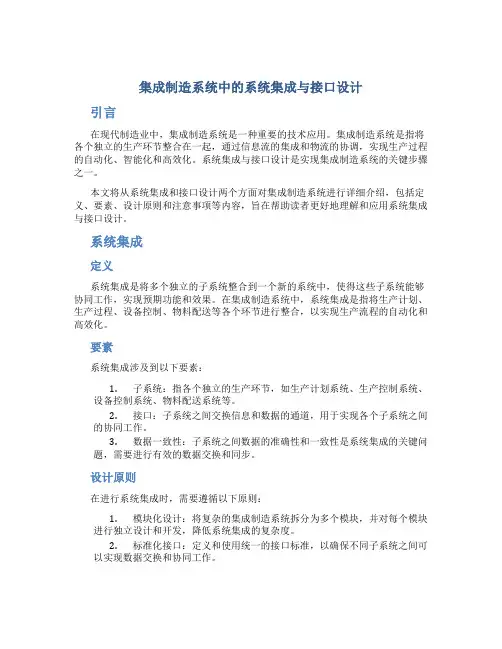

集成制造系统中的系统集成与接口设计引言在现代制造业中，集成制造系统是一种重要的技术应用。
集成制造系统是指将各个独立的生产环节整合在一起，通过信息流的集成和物流的协调，实现生产过程的自动化、智能化和高效化。
系统集成与接口设计是实现集成制造系统的关键步骤之一。
本文将从系统集成和接口设计两个方面对集成制造系统进行详细介绍，包括定义、要素、设计原则和注意事项等内容，旨在帮助读者更好地理解和应用系统集成与接口设计。
系统集成定义系统集成是将多个独立的子系统整合到一个新的系统中，使得这些子系统能够协同工作，实现预期功能和效果。
在集成制造系统中，系统集成是指将生产计划、生产过程、设备控制、物料配送等各个环节进行整合，以实现生产流程的自动化和高效化。
要素系统集成涉及到以下要素：1.子系统：指各个独立的生产环节，如生产计划系统、生产控制系统、设备控制系统、物料配送系统等。
2.接口：子系统之间交换信息和数据的通道，用于实现各个子系统之间的协同工作。
3.数据一致性：子系统之间数据的准确性和一致性是系统集成的关键问题，需要进行有效的数据交换和同步。
设计原则在进行系统集成时，需要遵循以下原则：1.模块化设计：将复杂的集成制造系统拆分为多个模块，并对每个模块进行独立设计和开发，降低系统集成的复杂度。
2.标准化接口：定义和使用统一的接口标准，以确保不同子系统之间可以实现数据交换和协同工作。
3.异步通信：采用异步通信方式可以提高系统的响应速度和稳定性，避免因某个子系统故障而影响整个系统的运行。
4.容错设计：为了提高系统的稳定性和可靠性，在接口设计中应考虑容错机制，以防止单个子系统故障导致整个系统的崩溃。
注意事项在进行系统集成时，还需要注意以下事项：1.需求分析：在进行系统集成之前，需要对整个集成制造系统的需求进行详细分析和定义，确定各个子系统的功能和性能要求。
2.兼容性测试：在进行系统集成测试时，需要充分考虑不同子系统之间的兼容性，确保它们可以正常协同工作，并进行必要的调试和优化。
系统集成（BMS）一、系统概述智能化集成系统（IBMS）是一个在技术上、品质管理上、施工管理上都有很高要求的项目，我方特别为这个项目的设计拟定了本系统设计规范说明，以便参与本项目的工作人员能对大楼智能楼宇管理系统的功能、设计及要求有所理解，并确定了系统设计的标准。
我方设计根据某综合楼的性质、用途特点，采用先进、成熟的技术对整个大楼的弱电子系统，包括建筑设备管理系统（BAS）、消防自动报警系统（FAS）、公共安全系统（报警、监控系统、门禁系统、停车场管理系统）智能卡应用系统（门禁系统、停车场管理系统），信息引导及发布系统、设备与工程档案管理系统进行统一集成，形成一个统一的、相互关联的、相互协调联动的、在同一平台上运行的综合管理系统，实现楼宇信息的高度共享。
二、设计原则建筑自动化管理系统的总体设计原则是：以计算机网络为基础、软件为核心，根据智能化系统工程工作原理，通过信息交换和共享，结合智能建筑的工程建设的一些实际时间经验，将各个具有完整功能的独立分系统组合成一个有机的整体，建立统一的网络管理平台，提高系统维护和管理的自动化水平、协调运行能力及详细的管理功能，能够对各个智能化子系统进行综合管理，满足整个智能化系统预期的使用功能和管理要求，彻底实现功能集成、网络集成和软件界面集成，最大限度地获取系统的综合效益。
三、系统设计方案1、KITOZER30000建筑自动化管理系统综述本工程采用广州莱安KITOZER30000建筑自动化管理系统，该在总结多年建筑自动化行业建设经验的基础上，综合研究国外知名的楼宇自动化系统和开发平台并应用最先进的软硬件技术研制成功的。
KITOZER30000面向建筑自动化行业、采用子系统集成模式的，集数据采集、网络通信、自动控制和信息管理于一体，是一种可二次开发的监控管理平台软件。
KITOZER30000具有使用简单、性能可靠、速度快、系统开放等特点，高可靠性和高弹性，可广泛应用于智能大厦、智能小区等智能建筑物。
智能化系统中的常用接口技术1、OPCOPC（ObjectLinkingandEmbeddingforProcessControl）规范是由OPC基金会制定的一个工业标准，它规范了过程控制和自动化软件与工业现场设备之间的接口。
OPC以OLE/COM/DCOM技术为基础，采用客户端/服务器模式，为工业自动化软件面向对象的开发提供了统一的标准。
采用这项标准后，硬件开发商将取代软件开发商为自己的硬件产品开发统一的OPC接口程序，而软件开发者可免除开发驱动程序的工作，充分发挥自己的特长，把更多的精力投入到其核心产品的开发上。
这样不但可避免开发的重复性，也提高了系统的开放性和可互操作性。
复杂数据规范OPC技术的实现由两部分组成，OPC服务器和OPC客户应用部分。
OPC服务器完成的工作就是收集现场设备的数据信息，然后通过标准的OPC接口传送给OPC客户端应用。
OPC客户端则通过标准的OPC接口接收数据信息，如下图所示。
▲OPC系统结构示意图由于OPC技术的采用，使得可以以更简单的系统结构、更长的寿命、更低的价格解决工业控制成为可能。
同时，现场设备与系统的连接也更加简单、灵活、方便。
因此，OPC技术在国内的工业控制领域得到了广泛的应用。
OPC的作用主要表现在以下几个方面：（1）OPC解决了设备驱动程序开发中的异构问题随着计算机技术的不断发展，复杂的控制系统往往选用了几家甚至十几家不同公司的控制设备或系统集成一个大的系统，但由于缺乏统一的标准，开发商必须对系统的每一种设备都编写相应的驱动程序，而且，当硬件设备升级、修改时，驱动程序也必须跟随修改。
有了OPC后，由于有了统一的接口标准，硬件厂商只需提供一套符合OPC 技术的程序，软件开发人员也只需编写一个接口，而用户可以方便地进行设备的选型和功能的扩充，只要它们提供了OPC支持。
所有的数据交换都通过OPC接口进行，而不论连接的控制系统或设备是哪个具体厂商提供。
（2）OPC解决了现场总线系统中异构网段之间数据交换的问题现场总线系统仍然存在多种总线并存的局面，因此系统集成和异构控制网段之间的数据交换面临许多困难。
2020目录1.1 智能化信息集成系统 ............................................................................................................. - 2 - 1.1.1 系统概述 ......................................................................................................................... - 2 - 1.1.2 需求分析 ......................................................................................................................... - 2 - 1.1.3 系统组成 ......................................................................................................................... - 3 - 1.1.4 系统架构 ......................................................................................................................... - 4 -1.1.4.1 硬件部署架构 ..................................................................................................... - 4 -1.1.4.2 系统功能结构 ..................................................................................................... - 5 - 1.1.5 系统功能 ......................................................................................................................... - 5 -1.1.5.1 对建筑设备监控系统的集成 ............................................................................. - 5 -1.1.5.2 对火灾报警系统的集成 ..................................................................................... - 6 -1.1.5.3 对智能照明系统的集成 ..................................................................................... - 7 -1.1.5.4 对视频安防监控系统的集成 ............................................................................. - 7 -1.1.5.5 对出入口控制系统的集成 ................................................................................. - 7 -1.1.5.6 对电梯监控系统的集成 ..................................................................................... - 8 -1.1.5.7 对停车场管理系统的集成 ................................................................................. - 8 -1.1.5.8 对车位引导系统的集成 ..................................................................................... - 9 -1.1.5.9 对信息发布系统的集成 ..................................................................................... - 9 -1.1.5.10 对在线式巡查管理系统的集成 ....................................................................... - 9 -1.1.5.11 对冷机群控系统的集成 ................................................................................... - 9 -1.1.5.12 对机房环境监控系统的集成 ......................................................................... - 10 -1.1.5.13 对电力监控系统的集成 ................................................................................. - 10 -1.1.5.14 对入侵报警系统的集成 ................................................................................. - 11 -1.1.5.15 对能源计量系统的集成 ................................................................................. - 11 -1.1.5.16 对访客管理系统的集成 ................................................................................. - 11 -1.1.5.17 对背景音乐系统的集成 ................................................................................. - 12 -1.1.5.18 对无线对讲系统的集成 ................................................................................. - 12 -1.1.5.19 其他子系统 ..................................................................................................... - 12 -1.1.5.20 统计分析功能 ................................................................................................. - 13 -1.1.5.21 集中监视和管理功能 ..................................................................................... - 13 -1.1.5.22 电子地图功能 ................................................................................................. - 13 - 1.1.6 其他功能模块设计 ....................................................................................................... - 14 -1.1.6.1 能源管理模块 ................................................................................................... - 14 -1.1.6.2 运维管理模块 ................................................................................................... - 15 -1.1.6.3 BIM三维管控 ................................................................................................... - 16 -1.1.6.4 手机APP............................................................................................................ - 17 - 1.1.7 系统功能设计 ............................................................................................................... - 17 -1.1.7.1 高效的子系统对接功能 ................................................................................... - 17 -1.1.7.2 集中完善的管理界面 ....................................................................................... - 18 -1.1.7.3 基于可缩放的电子地图管理 ........................................................................... - 18 -1.1.7.4 成熟的系统联动理念 ....................................................................................... - 19 - 1.1.7.5 全面的报警管理机制 ....................................................................................... - 20 - 1.1.7.6 自由的设备运行模式管理 ............................................................................... - 21 - 1.1.7.7 完善的系统管理模式 ....................................................................................... - 21 - 1.1.7.8 工作站的灵活部署与使用 ............................................................................... - 22 - 1.1.7.9 基于底层数据的应用接口 ............................................................................... - 22 - 1.1.7.10 强大的二次开发与扩展能力 ......................................................................... - 22 - 1.1.7.11 应急指挥模式（定制） ................................................................................. - 22 -1.1智能化信息集成系统1.1.1系统概述智能化集成系统(IIS:intelligent integration system)也称作集成管理平台（IBMS：Intelligent Building Management System），为实现建筑物的运营及管理目标，基于统一的信息平台，以多种类智能化信息集成方式，形成的具有信息汇聚、资源共享、协同运行、优化管理等综合应用功能的系统。

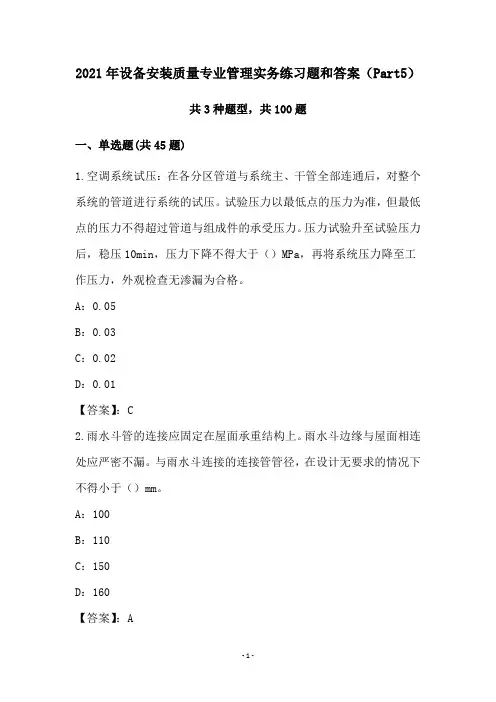

2021年设备安装质量专业管理实务练习题和答案（Part5）共3种题型，共100题一、单选题(共45题)1.空调系统试压：在各分区管道与系统主、干管全部连通后，对整个系统的管道进行系统的试压。
试验压力以最低点的压力为准，但最低点的压力不得超过管道与组成件的承受压力。
压力试验升至试验压力后，稳压10min，压力下降不得大于（）MPa，再将系统压力降至工作压力，外观检查无渗漏为合格。
A：0.05B：0.03C：0.02D：0.01【答案】：C2.雨水斗管的连接应固定在屋面承重结构上。
雨水斗边缘与屋面相连处应严密不漏。
与雨水斗连接的连接管管径，在设计无要求的情况下不得小于（）mm。
A：100B：110C：150D：160【答案】：A3.主要用于动力和照明的电压范围是（）V到1000VA：36B：220C：380D：420【答案】：B【解析】：第二类额定电压为220V以上而小于1000V，主要用于动力及照明设备。
4.风管接口的连接应严密、牢固。
风管法兰垫片厚度不应小于（）。
垫片不应凸入管内，亦不应突出法兰外。
A：2mmB：3mmC：4mmD：5mm【答案】：B【解析】：风管连接时，用法兰连接的一般通风、空调系统，接口处应加垫料，其法兰垫料厚度为3~5mm5.工程质量监督机构应在工程竣工验收之日起（）日内，向备案机关提交工程质量监督报告。
A：5B：10C：15D：20【答案】：A【解析】：工程质量监督机构应在工程竣工验收之日起5日内，向备案机关提交工程质量监督报告。
6.分项工程应由（）组织施工单位项目专业技术负责人等进行验收。
A：专业监理工程师B：质量检查员C：项目经理D：总监理工程师【答案】：A【解析】：分项工程应由专业监理工程师组织施工单位项目专业技术负责人等进行验收。
7.不属于试运行中使用的仪器、仪表的要求（）A：符合试运行中检测工作要求B：精度等级、量程等技术指标符合被测量的需要C：试运行所需的电力、供水、供气均接入到位D：显示部分如指针或数字清晰可辨【答案】：C【解析】：试运行中使用的仪器、仪表的要求：符合试运行中检测工作的需要；精度等级、量程等技术指标符合被测量的需要；必须经过检定合格，有标识，在检定周期内；外观检查部件齐全，无明显锈蚀和受潮现象；显示部分如指针或数字清晰可辨。
浅谈智能化系统集成的难点一、智能化系统集成深化设计概述前期的与子系统厂家的沟通,子系统通过何种方式与集成系统接入由于很多项目的实施方并非为厂家,确定子系统产品的主机型号;各子系统厂家提供相应的接入方式,交于集成方进行通讯接口的研发;集成方在集成软件中按照电子地图或图纸进行项目中各子系统设备点的定义;完成形象的画面;集成系统中的点表会发生很大的改变,集成方应主动和业主沟通,帮助业主确定控制点表；也会积极和设计单位联系,在图纸变更上确认；在公司内部也会有专人绘图、预算,由现场的项目经理按照程序完成签证等手续,是整个过程有序、合理、完备的进行,不为后面留下后遗症,是工程按计划施工;二、对各集成子系统的接口的注意事项智能建筑集成系统系统的一个关键问题在于解决各智能化子系统之间的互联性和互操作性问题;集成系统能否方便、灵活地接入各种差异极大的子系统,会给系统带来极大的适应性;软件完全采用工业标准技术实现与各智能化子系统的通讯接入问题;如果欲接入的智能化子系统可提供符合工业标准的工业标准服务程序,只要求按合同规定时间提供该工业标准服务器的配置使用说明书,并配合集成调试工作;不能提供工业标准服务程序的智能化子系统,具体有如下要求:由于系统以工业标准服务器的方式集成第三方系统指需要集成各子系统,在系统实施时需要开发与第三方系统的接口驱动程序,因此,子系统供应商必须提供其系统的物理接口标准和接口通讯协议中文版,同时有义务配合系统的实施;设备制造商应提供集成子系统与设备之间进行数字通讯的物理接口标准和接口通讯协议;物理接口标准规定使用何种通讯介质、链路层的接口标准,如以太网等；接口通讯协议规定通讯双方约定的命令及数据响应格式、数据校验方式等;常用的通讯形式和协议,都可以以工业标准标准的形式集成到系统;接口通讯协议的内容要完整、清楚,能据此编程实现通讯;通讯协议的版本必须和工程现场实际应用的主控制机版本一致;通讯协议文本作为供货产品的一个重要组成部分,供货商应对其负全责;如果通讯协议不完整或不能据此实现通讯,则应视为供货商违约;三、与各厂商配合问题为配合智能化各子系统的集成,子系统供应商必须在签订设备合同时,提供相应的通讯协议文本;在子系统调试开通后,提供现场数据的地址组态详细资料,如点表等;协议由子系统提供给集成商,用来开发工业标准标准接口,实现对子系统运行的监测、控制有些不需要控制等;目前接口协议主要有以下几种形式;标准服务程序如果欲接入的智能化子系统可提供符合工业标准的第三方工业标准服务程序,要求：子系统提供此服务程序；按合同规定时间提供该工业标准服务器的配置使用中文说明书需要由子系统技术负责人员配合集成调试工作;RS232、RS485数字通讯的物理接口如果欲接入的智能化子系统提供的是数字通讯的物理接口串口;子系统需要提供集成系统与设备之间进行数字通讯的物理接口标准和接口协议;物理接口标准规定使用何种通讯介质、链路层的接口标准接口协议规定通讯双方约定的命令及数据响应格式、数据校验方式等;具体包括通讯参数波特率、奇偶校验、数据位、握手协议和传送格式;对传送格式要求进行详细说明,包括数据头、数据尾,特别详细说明数据内容包含的意义,并举例;总体上对接口通讯协议的要求是内容要完整、清楚、无歧义,对每条通讯指令要求有举例说明,系统集成商能据此编程实现通讯和数据交互;通讯协议的版本必须和工程现场实际应用的主控制机版本一致;以太网如果欲接入的智能化子系统提供以以太网为介质,子系统商需要提供数据通讯方式,通讯设置方法、链路建立和响应的详细资料,数据包的详细准确的解释说明;提供VC++版使用示例和协议测试程序;接口开发包如果欲接入的智能化子系统提供以动态链接库DLL或控件OCX方式实现数据共享和传输,子系统商需要提供函数调用的详细说明;提供开发包VC++版使用示例;贵方先确定需要集成的各个子系统数,各子系统品牌、版本号,各子系统接入的物理连接方式;各子系统和软件通信方式：如果能直接提供工业标准服务器,该子系统就能直接接入服务器只需该子系统工程师协调配合一下即可,如果子系统不能提供工业标准服务器,那需要各子系统厂商提供通信协议书,且版本必须和现场子系统版本一致,以便我方尽快开发通信接口程序;另外,各子系统工程师名单需提供给我方,各子系统工程师有义务配合我方现场实施等工作;各子系统现场的点表图电子文档形式或非电子版提供给我方,以便我方现场进行页面组态等工作;各子系统对外通信物理连接方式及软件如果贵方一时确认不了,可以直接和子系统工程师沟通;四、施工过程中的难点注意事项与其他专业的交叉施工,我们会在现场施工例会上提交我们的施工进度计划,同时掌握其他专业的施工进度,及时调整施工进度;关于系统控制接口,我们会在深化设计过程中提交一份各个系统的控制接口给建设单位,希望能在设备采购中就要求厂家满足我们控制的需要,这样节约时间,也避免损失;综合管路施工协调的注意事项由于智能化弱电系统工程各子系统管路桥架在走廊、弱电井等许多地方,不可避免地出现现场实际管路冲突;同时,由于电气、给排水、暖通等专业相应管道影响,所以,只有桥架、管路安排严格按照国家有关电气的技术规范,才能确保弱电信号的良好转输,避免电磁干扰等带来的不利影响;弱电施工单位将在建设单位和监理单位领导下,统一安排智能化弱电系统工程各子系统的管路,同时与电气、暖通、给排水、电信、移动运营商等其他专业综合考虑,制订最佳管路、桥架走向方案;各相关子系统协调工作智能化弱电系统工程项的每个子系统之间又有一定联系;总包单位在建设单位和监理单位领导下,组织智能化各子系统项目实施单位,对各子系统交叉的技术衔接细节部份进行统一协商解决,既保证各子系统的独立,又保障智能化弱电系统工程的整体质量;与其他专业协调的注意事项智能化弱电系统工程项目,有的项目独立性较强,与其他专业相互关联的问题不多,而有的项目却与其他专业紧密配合;因此,智能化项目施工单位应该在建设单位和监理单位的领导下,与土建、暖通、电气等专业建立工作联系制度,通过定期召开的工作联系会议对相关问题进行协调商量解决,避免工程冲突带来的不良后果,保障工程顺利实施;系统集成软件方面的注意要点软件和设备在启动、运行和关闭过程中不应出现运行时错误；通信接口软件修改后,应通过系统测试和回归测试；应根据集成子系统的通信接口、工程资料和设备实际运行情况,对运行数据进行核对；系统应能正确实现经会审批准的智能化集成系统的联动功能;应依据网络规划和配置方案,配置服务器、工作站、通信接口转换器、视频编解码器等设备的网络地址；操作系统、数据库等基础平台软件、防病毒软件应具有正式软件使用授权许可证；服务器、工作站的操作系统应设置为自动更新的运行方式；服务器、工作站上应安装防病毒软件,并应设置为自动更新的运行方式；应记录服务器、工作站、通信接口转换器、视频编解码器等设备的配置参数;五、调试阶段的重点与其他专业的配合,我们会提交一份调试方案和调试时间给相关交叉单位,让他们知道我们的调试过程,争取在他们安排调试的时候考虑到我们楼宇自控系统的调试,同步进行,节约时间;六、验收培训阶段重点由于大多事业单位的管理人员对该系统比较陌生,我们会在进场深化时就提出让以后使用的管理者参与进来,尽快熟悉各智能化系统的原理和使用,相信在整个施工过程,这些管理人员能掌握基本的原理和使用,再通过集中的培训,这些管理人员就能应用和管理了;。
智能化集成管理系统（IBMS）解决方案一、概述1.1 系统简述IBMS智能化集成管理平台（以下简称IBMS平台）是该项目智能化系统的上层建筑，是该项目中所有智能化子系统的大脑，扮演着沟通者、监护者、管理者与决策者的角色。
它利用标准化/或非标准化的通讯接口将各个子系统联接起来，共同构建一个全设备、全空间、全时域、全过程的有机整体。
它通过统一的平台，实现对各子系统进行全程集中检测、监视和管理，同时将所有子系统的数据收集上来，存储到统一的开放式关系数据库当中，使各个原本独立的子系统，可以在统一的IBMS平台上互相对话，做到充分数据共享。
IBMS平台采用模块化架构，每个模块既可以完成相应的功能，每个模块即可独立完成相应的单一功能操作，又可与其它模块配合完成更加复杂的联合功能操作。
在办公楼的智能集成管理系统项目中的智能系统集成平台作为核心软件，有机地将各个子系统整合起来，集中监控，统一管理，使它们协调工作，共同为办公楼创造一个舒适、便捷、绿色、安全的办公、购物、休闲环境。
在办公楼的智能集成管理系统项目中，我司将充分考虑项目每一项目前具体需求，同时兼顾未来发展，IBMS集成管理平台预留其他系统接口功能，以便该项目后期项目子系统及其他的分站可接入IBMS集成管理平台主系统。
充分发挥IBMS的特点与优势，使得IBMS一次投入，终身享用。
1.2 设计目标1.2.1 扁平结构IBMS在确保能够与各种常用标准化数据通讯接口可靠进行数据交换的同时，又能利用特有的专利技术（规约适配器）与各类标准/或非标数据通讯接口直接进行对话，完成其与各子系统的信息交换和通讯协议转换。
尽量将整个系统结构扁平化，减少数据通讯的中间环节，提高数据通讯速度与可靠性，降低故障率。
1.2.2 集中协调IBMS把各种子系统集成为一个“有机”的统一系统，实现五个方面的功能集成：所有子系统信息的集成和综合管理，对所有子系统的集中监视和控制，全局事件的管理，流程自动化管理。

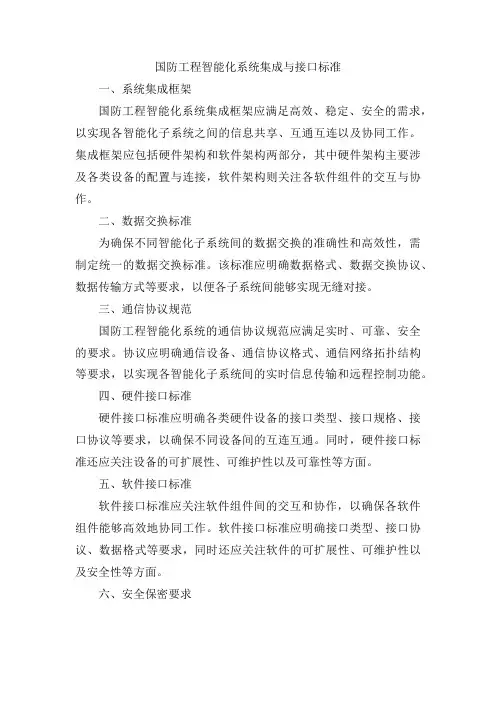

国防工程智能化系统集成与接口标准一、系统集成框架国防工程智能化系统集成框架应满足高效、稳定、安全的需求，以实现各智能化子系统之间的信息共享、互通互连以及协同工作。
集成框架应包括硬件架构和软件架构两部分，其中硬件架构主要涉及各类设备的配置与连接，软件架构则关注各软件组件的交互与协作。
二、数据交换标准为确保不同智能化子系统间的数据交换的准确性和高效性，需制定统一的数据交换标准。
该标准应明确数据格式、数据交换协议、数据传输方式等要求，以便各子系统间能够实现无缝对接。
三、通信协议规范国防工程智能化系统的通信协议规范应满足实时、可靠、安全的要求。
协议应明确通信设备、通信协议格式、通信网络拓扑结构等要求，以实现各智能化子系统间的实时信息传输和远程控制功能。
四、硬件接口标准硬件接口标准应明确各类硬件设备的接口类型、接口规格、接口协议等要求，以确保不同设备间的互连互通。
同时，硬件接口标准还应关注设备的可扩展性、可维护性以及可靠性等方面。
五、软件接口标准软件接口标准应关注软件组件间的交互和协作，以确保各软件组件能够高效地协同工作。
软件接口标准应明确接口类型、接口协议、数据格式等要求，同时还应关注软件的可扩展性、可维护性以及安全性等方面。
六、安全保密要求国防工程智能化系统涉及国家安全，因此需制定严格的安全保密要求。
该要求应关注系统的物理安全、网络安全、数据安全等方面，以确保系统的安全性。
同时，还应制定相应的保密措施和制度，以防止信息泄露和被窃取。
七、测试与验证方法为确保国防工程智能化系统的稳定性和可靠性，需制定完善的测试与验证方法。
该方法应关注系统的功能测试、性能测试、兼容性测试等方面，以确保系统在实际应用中的表现符合预期。
同时，还应关注测试数据的收集与分析，以便对系统进行持续改进和优化。
八、维护与升级规定国防工程智能化系统的维护与升级规定应明确系统的维护范围、维护周期、维护方式等要求，以确保系统的稳定运行和持续改进。
建筑智能化系统的集成与调试随着科技的发展和社会进步，建筑智能化系统在现代建筑中得到了广泛的应用。
建筑智能化系统的集成与调试是确保这些系统能够正常运行和发挥其功能的关键步骤。
本文将介绍建筑智能化系统的集成与调试过程以及其中的注意事项。
一、建筑智能化系统的集成建筑智能化系统的集成是将各个子系统有机地结合在一起，形成一个整体的过程。
在集成过程中，需要考虑以下几个方面：1. 系统设计与规划：在系统集成前，需要进行详细的系统设计与规划工作。
这包括确定各个子系统的功能、性能要求和交互方式等。
同时，还需要考虑系统的可扩展性和兼容性，以便将来能够方便地进行升级和拓展。
2. 硬件设备的安装：在系统集成过程中，需要将各个子系统所需的硬件设备进行安装和布线。
这包括传感器、执行器、终端设备等。
安装时需要严格按照设备的安装要求进行操作，确保设备安装正确、接线良好。
3. 网络通信的配置：建筑智能化系统中的各个子系统通常需要通过网络进行通信。
在系统集成过程中，需要对网络进行配置，确保各个子系统之间可以正常交互和通信。
4. 数据接口的集成：建筑智能化系统通常涉及多个不同厂家的设备和软件系统。
在系统集成过程中，需要进行数据接口的集成工作，确保各个子系统之间可以正常共享数据和进行联动控制。
二、建筑智能化系统的调试建筑智能化系统的调试是在集成完成后，对系统进行测试和优化的过程。
调试过程中需要考虑以下几个方面：1. 功能测试：对集成完成的建筑智能化系统进行功能测试，确保各个子系统的功能正常运行。
这包括测试各个传感器的数据采集、执行器的控制功能等。
2. 性能优化：在功能测试的基础上，还需要对系统的性能进行优化。
这包括优化系统的响应速度、节能性能、安全性能等方面。
3. 联动控制测试：建筑智能化系统通常涉及多个子系统之间的联动控制。
在调试过程中，需要进行联动控制的测试，确保各个子系统之间的联动控制能够正常运行。
4. 用户培训与交接：调试完成后，需要对系统进行用户培训，使用户能够熟悉系统的操作和管理。
智能系统线管安装标准一、重点控制项目1 .结构预埋线管应尽量减少同一点处线管的重叠层数，多根线管并排时管与管之间至少要隔IOmm的距离。
2 .线管弯曲须用弯管机或拗捧使弯曲处平整光滑，不能出现扁折、凹痕等现象。
3 .钢筋层内线管布放整齐并进行绑扎固定，不能出现接头脱落、脱管等现象。
4 .弱电线管与强电线管并排布放时须尽量错开30mm o5 .楼板引出线管口须平整，管口须做保护措施并紧锁固定。
6 .预埋PVC线管时,禁止用钳将管口夹扁、拗弯,应用符合管径的PVC 塞头封盖管口，并用胶布绑扎牢固。
7 .线管进入弱电箱要平整，露出长度为3-5mm,管口要用护套并锁紧箱壳；箱体安装平直并完成补缝收口，无缝隙。
8 .线管埋入砖墙内，离其表面的距离不应小于15mm,管道敷设要"横平竖直"。
9 .剪力墙预埋过线、出线底盒须进行固定，定位准确。
10 .线管在室外园区的绿化带下应埋地500mm以下，当穿越道路时,对穿越段应穿钢管保护。
11 .连接的线槽、线管须做电气导通，并接入接地端子排，导通用的铜线不得焊接在线管或线槽上，须使用压接方式。
12 .暗管水平敷设长度超过30米时，间应加过路盒。
暗管弯曲敷设时其长度不能超过15米，不能有S弯。
13 .管不能超过二个90度弯。
当电线管超过二个90度弯时，必须安装过路盒。
二、一般控制项目1 .加强对施工人员施工过程的质量控制并进行施工技术、图纸交底。
2 .线管的弯曲半径（暗埋）不应小于管子外径的10倍，管子弯曲要用弯管机或拗捧使弯曲处平整光滑，不能出现扁折、凹痕等现象。
3 .混凝土浇筑前须组织各电气线管预埋施工单位进行自检会签确认。
4 .不同电压等级回路的电线、电缆分槽敷设三、质量通病现象1 .在钢筋层内的线管多层重叠，有些地方高出钢筋层的面筋。
2 .预埋PVC线管时不是用塞头堵塞管口，而是用钳夹扁拗弯管口。
3 .在钢筋层内的线管2根以上并排紧贴，将导致墙体及板开裂。
系统集成项目之接口管理系统集成项目之接口管理[摘要]接口治理是系统集成项目治理的关键。
本文从系统集成概念谈起分析了系统集成项目治理中接口治理难点提出了解决办法。
1 概述随着计算机技术、自控技术和用户治理需求的发展对监控系统的要求日益增加需要一个具有完整功能的系统将各分系统组成一个有机的整体在智能建筑硬件设备的基础上建立起一个具有高度开放性、兼容性、便利性于一体的自动化治理系统――智能大厦集成系统(BMS)进步系统维护和治理自动化水平及协调运行能力彻底实现功能集成、网络集成、软件界面集成的总体目标提供快捷、高效的服务与治理。
1.1BMS系统集成设计目标BMS 系统的目标是要对大厦内所有建筑设备采用现代化技术进行全面有效的监控和治理确保大厦内所有设备处于高效、节能、最佳运行状态提供一个安全、舒适、快捷的工作环境。
具体可分解为如下子目标：集中治理可对各子系统进行集中同一式监视和治理将各集成子系统的信息同一存储、显示和治理在同一平台上并为其他信息系统提供数据访问接口。
分散控制各子系统进行分散式控制保持各子系统的相对独立性以分离故障、分散风险、便于治理。
系统联动以各集成子系统的状态参数为基础实现各子系统之间的相关软件联动。
优化运行在各集成子系统的良好运行基础之上提供设备节能控制、节假日设定等功能。
1.2BMS集成关键题目BMS 系统集成的本质是实现各个集成子系统之间的信息交换、对各集成子系统实行同一的治理和监控。
系统集成首先应关注各集成子系统之间的互联性和互操纵性题目此外还应关注系统联动实现题目。
各子系统之间的互联性和互操纵性题目这是一个多厂商、多协议、面向各种应用的体系结构需要解决各类设备、子系统之间的接口、协议、系统平台、应用软件、建筑环境、运行治理等各类面向集成的题目。
智能大厦集成系统(BMS 系统)系统集成的一个关键题目在于解决各智能化子系统之间的互联性和互操纵性题目。
系统集成项目治理涉及范围很广本文所谈的系统集成项目接口治理是指系统集成项目建筑智能化系统与系统外的其他机电设备(系统)之间的连接治理题目。
大家好，我是薛哥。
智能化集成系统对于各个弱电子系统都有接口要求，关于这方面的咨询也比较多，今天给大家整理一下，希望对大家有所帮助。
01
正文
1.1.1开放的通用接口
1、通信接口：接口开发兼容性强，界面标准化、规范化，对于各种标准接口（OPC、BACnet、LonWorks、RS485/422/23
2、ModBus等）和非标准接口都能够实现各子系统的信息（运行数据和命令）的转换和实时传送；
2、通信协议：服务器必须支持使用TCP/IP通信协议来通信，并有能力在同一网络上通过通信接口与OPC、BACnet、LonWorks、ModBus和SNMP 等不同通信协议通讯，可以读取各种符合ODBC标准的开放式数据库；
3、数据库访问：建筑管理系统可以与运维管理系统、设施管理系统、办公系统等交换数据（包含实时数据、指令和历史数据），实现数据联动性，接口方式须支持ODBC、API、COM/DCOM等方式。
1.1.2各智能化系统接口要求
为满足日后信息管理平台的顺利搭建，各智能化系统预留接口
(4) 提供如下信息点：
报警探头信息，包括：编号、正常、报警、故障、丢失。
报警区域监控单元信息，包括：编号、正常、故障、报警。
智能化系统集成技术规格书智能化集成系统1.总则本工程通过智能化集成管理系统(IBMS)将火灾报警系统、监控系统、门禁系统、入侵报警系统、求助对讲系统、停车出入口管理系统、车位引导系统、视客流统计系统、BA系统、能源管理系统、智能照明系统、电力监控系统、智能抄表系统、信息发布系统以智能网和视频网为网络通讯平台，采用BACnetModbus x API s OPC x ODBC、COM∕DCOM s ACtiVeX等标准的数据交换/通信技术，进行中央集成，生成智能化集成管理数据库，使各个子系统之间的数据进行交互，实现各系统信息的互通、互用，实现联动控制，从而为管理者提供一种高效、集中、优化的管理手段。
2.技术要求2.1. 总体要求智能化集成管理系统由主服务器将各子系统的有关运行数据、报警信息进行汇集，统一管理，并定期输出各类报表；由另一个服务器作为数据库备份服务器；子系统之间的共享数据存储在统一的开放式数据库当中，实现子系统之间的信息共享、报警管理和联动控制功能。
控制中心配置管理工作站，对系统进行管理。
2・2.系统基本要求2.2.1.物理接口与通信协议要求智能化集成管理系统子系统的接入采取下列方式：TCP∕IP,RS485,RS232等。
智能化集成管理系统子系统具有独立的服务器和工作站，通过网关，以OPC方式与各子系统进行集成。
物理接口采用以太网接口，通信协议采用TCP/IP协议。
222.分布式控制中央集成管理应对各子系统采取分散控制、集中管理的模式。
中央集成管理应是一个开放式的信息交互平台，能提供多种信息接入方式，可使不同子系统厂商的产品通过开放的数据接口实现信息的接入及系统间的功能集成。
2.3.系统要求智能化集成平台采用开放式架构和先进的系统集成技术，对所集成的各个子系统进行数据采集、联动处理和综合监视管理，是整个大系统的核心和集成平台。
系统应实现与各子系统集成，完成各系统之间及的信息交换及联动控制。
智能化集成系统子系统接口要求1.建筑设备自动化系统建筑设备自动化系统是智能型建筑中一个重要的组成部分，将建筑设备自动化系统中必要的监控信息及数据传送到智能化集成系统中，在集成系统中进行数据的统一存贮、处理、分析，提供管理决策支持，并可实现一定的控制功能、联动功能。
可以有效地降低管理难度、节省管理成本，以达到舒适、安全、高效、节能的目的。
1.1.接口功能要求（1）冷源系统监控监控设备包括：冷水机组、冷却水循环泵、冷冻水循环泵、冷却塔、自动补水泵、电动蝶阀等。
➢冷水机组的启停，冷水机组的状态，冷水机组的故障；➢冷却水泵的启停，冷却水泵状态，冷取水泵的故障；➢冷冻水泵的启停，冷冻水泵状态，冷冻水泵的故障；➢冷却塔的启停，冷却塔状态，冷却塔的故障；➢冷冻水阀门；冷却水阀门，冷却水供水温度，冷却水回水温度，分水器供水温度，集水器回水温度，冷冻水回水流量，冷冻水供回水压差，冷冻水供回水旁通阀；➢智能化集成系统可通过彩色动态图形显示、记录各种参数、状态、报警等信息等数据。
（2）新风／空调机组的监控监控设备包括：新风／空调机组。
➢风机启停，风机状态，送风温度，回风温度，过滤器压差，冷水阀，热水阀，加湿水阀，防冻开关，回风湿度，回风温度，空气质量，风门控制；➢排风机启停，排风机状态，排风机故障，空气质量；➢智能化集成系统可通过彩色动态图形显示、记录各种参数、状态、报警等信息等数据。
（3）给排水系统监控监控设备包括：给排水泵、生活水池、污水池、集水坑。
➢监测生活水泵、污水泵的运行状态，手／自动状态和故障信号，故障时产生报警信息；➢监测生活水池液位，对超过设定值的水位产生报警信息，防止溢流，对超低液位也进行报警；➢根据生活水箱液位，启停生活水泵，并进行超限报警；➢根据污水池、集水坑液位，启停污水泵，并对超高液位进行超限报警；➢智能化集成系统可通过彩色动态图形显示、记录各种参数、状态、报警等信息等数据。
（4）给排风系统监控监控设备包括：送／排风机。
➢各个送、排风机的启停，运行状态，故障、报警；➢智能化集成系统可通过彩色动态图形显示、记录各种参数、状态、报警等信息等数据。
（5）变配电系统监控➢高压进线柜：三相电流、有功功率、无功功率、功率因数、有功电度；➢高压开关的开关状态、故障跳闸状态，变压器温度；➢低压进线柜：三相电压、三相电流；➢低压进出线开关的开关状态及故障跳闸状态；➢低压主要配电回路电能计量；➢监测柴油发电机三相电压、三相电流、频率及运行状态和故障信息；➢监测变压器室、高／低压配电室、发电机房内温度；➢显示电力负荷及上述各参数的动态图形，当参数值超出允许范围时产生报警信号；➢监测电力变压器的温度进行监视；（6）照明系统：（采用楼控DDC控制照明）各个照明回路启停，照度调整，运行状态，照度传感器运行状态，报警、故障信息。
（7）电梯及自动扶梯监控能监视各个客梯、货梯、扶梯、消防电梯的运行状态、楼层位置、开关门状态、故障和报警；（如需特殊控制功能，要求电梯厂商提供满足特殊需求的通讯接口）1.2.接口要求（1）硬件接口要求：智能化集成系统通过以太网与楼宇自控系统上位计算机通讯。
硬件接口为RJ-45。
（2）软件接口要求：由楼宇系统厂商提供满足上述接口功能要求的OPC Server，智能化集成系统通过标准OPC Client连接OPC Server获取整个楼宇自控系统设备运行状态、报警状态以及主机及系统本身的工作状态信息。
（3）接口界面图：图1-1，楼控系统接口界面图智能化集成系统与楼宇自控系统的工程界面划分以图中红色虚线为界，以左为楼宇自控系统部分，以右为智能化集成管理系统部分。
楼宇自控系统提供基于TCP/IP网络访问标准的OPC Server 接口,智能化集成系统提供标准的OPC Client 软件接口，通过上述接口智能化集成系统与楼控系统交换数据。
2.智能照明系统包括采用专用可编程控制模块提供照明回路的智能控制的系统，例如智能照明、泛光照明控制系统等。
2.1.接口功能要求提供各个照明回路启停控制，照度调整等控制功能，提供智能照明系统运行状态，照度传感器运行状态，报警、故障信息。
2.2.接口要求（1）硬件接口要求：智能化集成系统通过以太网与智能照明系统上位计算机通讯。
硬件接口为RJ-45，或RS-232串口方式。
（2）软件接口要求：由智能照明厂商提供满足上述功能的OPC Server，智能化集成系统通过标准OPC Client连接OPC Server获取智能照明系统设备运行状态、报警状态以及主机及系统本身的工作状态信息。
智能照明厂商提供能满足2.1接口功能要求的串口方式的专有协议说明，并负责由于开放协议所引起的软硬件增加费用。
（3）接口界面图：图2-1，楼控系统接口界面图智能化集成系统与照明系统的工程界面划分以图中红色虚线为界，以左为智能照明系统部分，以右为智能化集成管理系统部分。
智能照明系统提供基于TCP/IP网络访问标准的OPC Server 接口,智能化集成系统提供标准的OPC Client 软件接口，通过上述接口智能化集成系统与照明交换数据。
3.火灾自动报警系统考虑到消防系统的特殊性，智能化集成系统对火灾自动报警系统只监不控，可根据用户需求提供以下信息查询功能。
3.1.接口功能要求➢能提供整个大厦火灾安全状况的信息；➢实时监视火灾探测报警系统，在智能化集成系统上显示运行状态信息，包括各类火灾报警探头、烟感探头、温感探头、报警按钮、警铃等消防设备动作、报警及故障状态信息；➢实时监视消防防排烟系统，在智能化集成系统上显示运行状态信息，包括排烟防火阀、防烟防火阀、调节阀、排烟口、送风口、通风空调风机、加压送风机等设备的运行状态、故障信息；➢实时监视消防水系统，在智能化集成系统上显示运行状态信息，包括消防水泵、消防水箱、供水阀、喷淋泵、水流指示器等设备的运行状态、故障信息；➢实时监视防火门、卷帘系统，在智能化集成系统上显示运行状态信息，包括卷帘门控制器、监视器等设备的运行状态、故障信息；➢实时监视化学灭火系统，在智能化集成系统上显示运行状态信息，包括压力传感器、电磁阀等设备的运行状态、故障信息；➢能提供各类火灾报警探测器的报警统计、归类和报表；➢提供集成管理员确认火灾报警信号的时间和修改者姓名的资料；➢当火灾报警时，并在确认报警信息后，向其它智能化子系统发出联动指令；➢智能化集成系统提供多种多样的报警提示方式：除了通常采用的弹出报警对话框、声音提示、打印报警信息等报警提示方式外，我们还提供了手机短信、即时消息等报警提示方式，以及E-Mail方式，充分利用现代无线通讯手段和网络优势提高和增加报警手段。
3.2.接口要求（1）硬件接口要求：火灾自动报警系统主机提供空余的RS232或RS485接口连接。
（2）软件接口要求：火灾自动报警系统厂家提供详细专有协议说明，并提供必要的技术配合工作。
（3）接口界面图：图3-1，消防系统接口界面图智能化集成系统与火灾自动报警系统的工程界面划分以图中红色虚线为界，以左为火灾自动报警系统部分，以右为智能化集成管理系统部分。
火灾自动报警系统需提供空余的串行接口，并提供满足前述接口功能的数据，智能化集成系统提供协议转换设备及数据转换服务。
4.视频监控系统4.1.接口功能要求➢实时监视功能智能化集成系统通过系统软件，以分区域设备列表方式，选择某一路监控前端设备，播放实时监控视频，并可通过系统软件以图形化方式控制云台、焦距。
➢历史视频回放功能智能化集成系统通过系统软件，检索存贮在硬盘录像机上的历史视频文件，并提供历史视频的回放功能。
➢集成系统客户端支持对某一路实时视频的抓拍和本地采集存贮功能，并可在客户端本地回放。
➢按电子地图监控功能智能化集成系统支持电子地图的编辑，在电子地图上方便地定位前端设备，并播放实时监控视频，支持对地图的放大、缩小操作。
➢视频检测点配置功能支持对视频监控摄像头的分组，通过增加、删除对应的视频服务器方式，增加删除对应的监控摄像头。
TV系统接口要求：（1）硬件接口要求：模拟视频矩阵提供标准控制键盘口：RS-232或RJ-45模拟视频矩阵提供标准视频输出口：复合视频RAC,BNC硬盘录像机提供网络接口： RJ-45（2）软件接口要求：视频矩阵提供RS-232或TCP/IP 协议的控制协议，硬盘录像机提供满足前述接口功能的SDK 开发软件包，如有综合性视频管理平台软件也应提供满足前述接口功能的SDK 开发软件包。
（3）接口界面图： 楼楼楼楼楼楼楼楼楼楼楼楼楼楼楼楼楼楼楼楼……TCP/IP楼楼楼楼楼楼楼楼楼楼楼楼楼SDK楼楼楼楼TCP/IP 楼楼楼楼楼楼楼TCP/IP楼楼楼楼楼楼楼楼楼图 4-1，视频监控系统接口图5.防盗报警子系统5.1.接口功能要求➢ 监视防盗报警系统各个防区撤布防状态；➢ 监视各个防盗报警设备运行状态、报警信息、故障信息； ➢ 防区的撤布防、旁路（根据具体厂商情况、需求确定）；5.2.防盗报警系统接口设计（1）硬件接口要求：防盗报警系统厂商提供空余的RS232或RJ-45接口。
（2）软件接口要求：报警系统宜提供满足OPC基金会OPC2.0标准的OPC Server软件接口。
或提供专有协议说明文件。
（3）接口界面图：图5-1，防盗报警接口图6.电子巡查系统6.1.接口功能➢集成系统通过接口实现对讯更记录的查询，包括具体巡更路线、讯更计划时间、实际巡更时间、巡更人员、巡更点等信息。
6.2.接口设计（1）硬件接口设计通讯控制接口为网络接口：RJ-45（2）软件接口设计电子巡查系统系统需提供ODBC接口电子巡查系统系统向集成管理系统开放其数据库，使集成管理平台可以通过访问其数据库查询巡更路线、讯更计划时间、实际巡更时间、巡更人员、巡更点等信息。
（3）接口界面图：图6-1,电子巡查系统接口界面图7.一卡通应用系统7.1.接口功能（1）门禁管理➢门禁系统以集成系统指定的规范的通讯协议向集成系统设备运行信息包括门状态信息、报警信息、故障信息；➢集成系统通过软件接口实现对某一扇门的开关操作；➢集成系统通过软件接口实现对门禁刷卡信息的查询与统计（2）停车场（库）管理➢停车库（场）管理系统以集成系统指定的规范的通讯协议向集成系统设备运行信息包括门状态信息、报警信息、故障信息；➢集成系统通过软件接口实现对某一扇门的开关操作；➢集成系统通过软件接口实现对门禁刷卡信息的查询与统计（3）消费、考勤集成系统根据业主具体需求通过软件接口实现对考勤、消费、图书借阅等一卡通应用系统的查询访问。
具体包括但不限于以下查询功能：➢查询发卡记录，根据员工姓名、部门、编号查询具体发卡记录；➢考勤记录查询，可根据员工姓名、卡号查询员工考勤记录、统计信息，可查询部门考勤记录；➢消费记录查询，可查询某一员工、卡的历史消费记录，部门、公司的消费记录统计，消费机统计；➢借阅系统查询，可查询某一员工、卡的历史借阅记录，统计信息；7.2.接口设计（1）硬件接口设计通讯控制接口为网络接口：RJ-45（2）软件接口设计一卡通系统宜提供满足OPC基金会OPC2.0标准的OPC Server软件接口，接口数据包括门禁、车场设备状态信息、故障信息、报警信息以及刷卡记录信息等。
