花岗岩层大直径旋挖桩施工工法花岗岩层大直径旋挖桩施工工法一、前言花岗岩是一种坚硬的岩石，常常在土木工程中遇到。
由于花岗岩层具有极高的抗压强度和坚硬度，传统的施工方法对于花岗岩层的处理效果不佳。
因此，开发出适用于花岗岩层的大直径旋挖桩施工工法对于土木工程具有重要意义。
本文将介绍花岗岩层大直径旋挖桩施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点花岗岩层大直径旋挖桩施工工法采用大口径旋挖钻机进行施工，能够应对花岗岩层的高坚硬度和坚固性。
工法的特点包括：1. 适用范围广：该工法适用于各种地质条件下的花岗岩层，如城市建设、桥梁工程、港口码头等。
2. 施工效率高：大口径旋挖钻机具有较大的功率和工作半径，能够快速地进行挖掘和施工，提高施工效率。
3. 施工质量好：工法采用旋挖钻机进行挖孔和注浆，能够确保桩基的垂直度和强度，提高施工质量。
4. 适应性强：工法可根据不同的花岗岩层条件和工程要求进行调整，适应性强。
三、适应范围花岗岩层大直径旋挖桩施工工法适用于以下工程：1. 建筑基础工程：适用于大型建筑的桩基施工，能够提供足够的承载力和稳定性。
2. 桥梁工程：适用于桥梁的桩基施工，能够满足大桥的抗震和承载要求。
3. 港口码头工程：适用于港口码头的桩基施工，能够提供稳定的码头结构。
四、工艺原理花岗岩层大直径旋挖桩施工工法的工艺原理是：通过旋挖钻机进行钻孔，使用切削翼和注浆设备进行挖孔和注浆。
具体的工艺原理包括：1. 钻孔：旋挖钻机通过旋转切削翼对花岗岩层进行钻孔。
通过选择合适的切削翼和钻具，旋挖钻机能够快速地进行钻孔。
2. 挖孔：在钻孔的同时，旋挖钻机可以通过回转操作来控制桩基的孔径和直径。
根据实际工程需要，可以调整桩基的直径和深度。
3. 注浆：在挖孔过程中，通过注浆设备进行注浆，使用高压注浆泵将注浆材料注入孔中，填充和固结钻孔墙体，增强桩基的承载能力。
浅谈人工挖孔桩（一）【引言】人工挖孔桩是一种常用于桥梁、地基工程等建筑领域的基础工程技术。
其通过人工挖掘土壤，形成一定规格的孔洞，并将预制的钢筋和混凝土注入孔洞中，以增加地基承载力和稳定性。
本文旨在对人工挖孔桩进行浅谈，并介绍其原理、施工方法及应用。
【正文】一、人工挖孔桩的原理1. 孔洞形成：人工挖孔桩是通过在地面上挖掘土壤，形成一定直径和深度的孔洞。
2. 钢筋设置：预制的钢筋根据设计要求放入孔洞中，并调整好位置和间距。
3. 混凝土注入：将混凝土依次注入孔洞中，保证孔洞内的钢筋都被浸泡在混凝土中。
4. 固结硬化：随着时间的推移，注入的混凝土逐渐固结、硬化，形成稳定的基础。
二、人工挖孔桩的施工方法1. 土方开挖：根据设计要求，使用挖掘机等工具在地面上开挖孔洞。
2. 钢筋设置：根据设计要求将预制的钢筋置于孔洞中，并使用扫帚等工具清理钢筋表面。
3. 混凝土灌注：将预先调配好的混凝土使用泥浆泵或其他方式注入孔洞中，并在注入过程中进行振捣以确保混凝土的密实性。
4. 表面修整：待混凝土固结硬化后，对桩身表面进行修整，以达到设计要求的形状和平整度。
5. 后续处理：根据实际情况，可进行加固、防水等后续处理，以确保人工挖孔桩的稳定性和耐久性。
三、人工挖孔桩的应用领域1. 桥梁工程：人工挖孔桩可作为桥梁的基础承台，提供稳定的支撑。
2. 地基工程：用于增加地基承载能力，修复地基沉降等问题。
3. 深基坑支护：人工挖孔桩可用于深基坑的支护，确保施工安全和地下水的控制。
4. 建筑工程：在建筑物基础中采用人工挖孔桩，可提高建筑的稳定性和安全性。
5. 土木工程：应用于地下隧道、地下车库等土木工程中，以增加地下空间的承载能力。
【总结】通过本文对人工挖孔桩的浅谈，我们了解了其原理、施工方法及应用领域。
人工挖孔桩作为一种重要的基础工程技术，在建筑领域扮演着重要角色。
未来，随着工程技术的不断发展，人工挖孔桩将在更多领域得到应用，为建筑行业的发展做出贡献。
人工挖孔桩施工方案(6)
一、施工前准备
在进行人工挖孔桩施工之前，首先需要充分的施工前准备工作。
具体包括如下几个方面：
1.1 地质勘察
在选择施工地点之前，必须进行地质勘察，了解地下情况，确定挖孔桩的具体位置和深度。
1.2 设备准备
确保施工所需的各种设备完好并处于良好状态，包括挖掘设备、搅拌设备、输送设备等。
1.3 施工人员安排
安排经验丰富的施工人员进行操作，确保施工工作的高效进行。
1.4 安全防护措施
在施工现场设置相应的安全防护措施，保障施工人员的人身安全。
二、施工步骤
2.1 开挖桩位
根据设计要求，在地面上标明挖孔桩的位置和深度，然后开始挖掘桩位。
2.2 挖孔
使用挖掘机械对桩位进行挖孔，保证挖孔的直径和深度符合设计要求。
2.3 清理孔底
挖孔完成后，使用风镐等工具清理孔底，确保孔底平整干净。
2.4 安装钢筋笼
根据设计要求，在孔内安装钢筋笼，确保钢筋笼的位置准确并牢固。
2.5 灌浆
在安装好钢筋笼后，进行灌浆处理，填充孔内空隙，提高挖孔桩的承载力。
2.6 养护
待灌浆材料凝固后，对挖孔桩进行养护，确保其具有足够的强度和稳定性。
三、施工质量检测
在施工完成后，需要进行相应的质量检测，包括对挖孔桩的直径、深度、钢筋笼的安装情况、灌浆材料的质量等方面进行检测，确保施工质量符合相关标准和设计要求。
四、施工总结
通过对人工挖孔桩的施工过程进行总结，发现并解决了诸多问题，提高了施工效率和质量，为今后的施工工作提供了宝贵的经验。
人工挖孔灌注桩护壁浇灌施工工法一、前言人工挖孔灌注桩护壁浇灌施工工法是一种常用于地下工程的灌注桩施工方法。
灌注桩是一种以钢模为模具，将混凝土灌注到预先挖好的孔内形成桩身的桩形结构。
该工法通过挖孔、灌注混凝土等环节，使桩体在地下稳固固定，从而达到加固地基、支撑结构或抵抗侧压的目的。
二、工法特点该工法具有以下几个特点：1. 护壁浇灌施工是在桩施工的同时，通过一次性浇筑防护墙体，提高了施工效率；2. 采用人工挖孔施工方法，简单易行，并且减少了对地下设施的干扰；3. 桩与护壁通过钢筋连接，使得系统更加稳固和耐久；4. 混凝土灌注桩的混凝土质量可控性高，具有较好的抗压强度。
三、适应范围人工挖孔灌注桩护壁浇灌施工工法适用于以下工程：1. 土方工程：适用于土方开挖时保护边坡或开挖面的边坡支护；2. 基础工程：适用于基坑工程的基础加固，如建筑物、桥梁等工程；3. 涵洞工程：适用于涵洞结构的承压墙施工。
四、工艺原理人工挖孔灌注桩护壁浇灌施工工法的工艺原理是，在挖孔施工时，通过人工挖孔机械将孔内土方挖掘干净，然后用钢筋连接桩和护壁板，并灌注混凝土来固定桩体和形成护壁结构。
这样可以增强地基支撑能力，抵抗侧压。
五、施工工艺该工法的施工工艺包括以下阶段：1. 施工准备：包括场地清理、机具设备准备、原材料准备等；2. 孔洞开挖：使用人工挖孔机械进行孔洞开挖；3. 钢筋连接：将钢筋安装固定到已经开挖好的孔洞内；4. 混凝土灌注：利用混凝土输送设备将混凝土灌注到孔内，并进行振捣和养护；5. 护壁浇灌：在灌注桩施工的同时进行护壁浇筑；6. 养护与验收：进行养护措施，以及验收工程的质量和安全。
六、劳动组织合理的劳动组织对整个施工过程的顺利进行至关重要，需要合理安排施工人员和机械设备的调配，确保施工进度和施工质量。
七、机具设备该工法所需的机具设备包括人工挖孔机、混凝土输送设备、钢筋加工设备等，这些设备能够高效地完成桩孔开挖、混凝土灌注等施工任务。

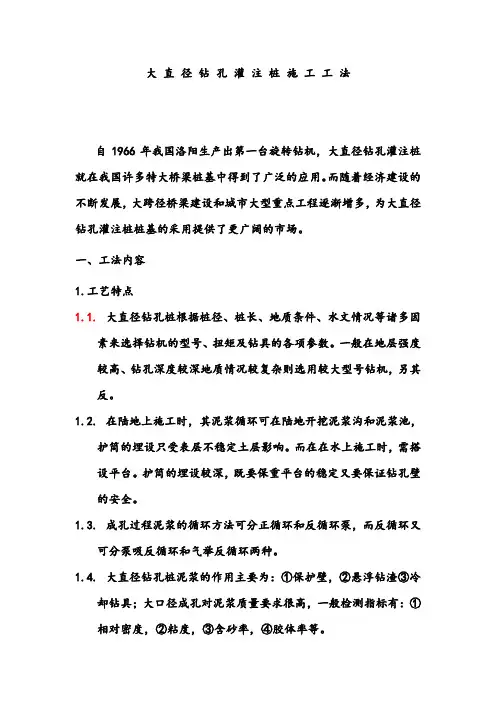

大直径钻孔灌注桩施工工法自1966年我国洛阳生产出第一台旋转钻机，大直径钻孔灌注桩就在我国许多特大桥梁桩基中得到了广泛的应用。
而随着经济建设的不断发展，大跨径桥梁建设和城市大型重点工程逐渐增多，为大直径钻孔灌注桩桩基的采用提供了更广阔的市场。
一、工法内容1.工艺特点1.1.大直径钻孔桩根据桩径、桩长、地质条件、水文情况等诸多因素来选择钻机的型号、扭矩及钻具的各项参数。
一般在地层强度较高、钻孔深度较深地质情况较复杂则选用较大型号钻机，另其反。
1.2.在陆地上施工时，其泥浆循环可在陆地开挖泥浆沟和泥浆池，护筒的埋设只受表层不稳定土层影响。
而在在水上施工时，需搭设平台。
护筒的埋设较深，既要保重平台的稳定又要保证钻孔壁的安全。
1.3.成孔过程泥浆的循环方法可分正循环和反循环泵，而反循环又可分泵吸反循环和气举反循环两种。
1.4.大直径钻孔桩泥浆的作用主要为：①保护壁，②悬浮钻渣③冷却钻具；大口径成孔对泥浆质量要求很高，一般检测指标有：①相对密度，②粘度，③含砂率，④胶体率等。
1.5.在江上或海上作业时，材料供应和正常施工不可避免的要受到潮汐、风浪、季节性的影响，另由于平台的局限性需在平台配制专门的泥浆箱或利用护筒的连接作为泥浆池或泥浆循环管。
2.适用范围2.1.本工法适用范围：孔径≥2000mm，孔深150m以内的孔径、垂直度要求较高，水上（陆地）竖向承重桩的施工。
2.2.适用地层：粘土层、砂层、砾石层、卵石层、岩层等地层。
3.工艺原理结合工程及地质条件，利用大扭矩钻机进行大直径成孔，下放钢筋笼、导管法水下混凝土灌注，从而实现成桩达到竖向承重的目的。
4.施工工艺4.1.施工顺序在施工前，先对钻孔中心进行校对然后钻机就位成孔。
成孔中钢筋笼进行制备，成孔验收后下笼、下导管进行二次清孔验收，最后进行灌注成桩。
4.2.工艺流程5.施工要求5.1.根据设计施工图要求确定施工工艺方法和总体施工顺序5.1.1.根据设计要求及施工特点来确定施工的工艺方法，根据施工环境来制定施工的总体顺序。
大直径嵌岩旋挖灌注桩分级扩孔成孔施工工法大直径嵌岩旋挖灌注桩分级扩孔成孔施工工法一、前言大直径嵌岩旋挖灌注桩分级扩孔成孔施工工法是一种用于固结和加固地基的施工工法。
通过采用分级扩孔成孔的方式，将土层和岩层逐层击碎，形成均匀的孔洞，提高桩基的稳定性和承载力。
二、工法特点1. 采用大直径嵌岩旋挖钻机进行施工，能够适应不同地质条件下的工程要求。
2. 施工过程中采用先扩大孔径，再灌注混凝土的方式，确保孔洞的牢固和密实。
3.与传统的盘桩、沉静桩相比，大直径嵌岩旋挖灌注桩具有施工速度快、承载力高、适应性强等优势。
三、适应范围大直径嵌岩旋挖灌注桩适用于土层和岩层复杂的场地，特别适用于建筑物、桥梁、隧道等重大工程的地基处理。
四、工艺原理大直径嵌岩旋挖灌注桩的工艺原理是将嵌岩旋挖钻机沿设计孔径和深度进行钻进，同时不断回转和冲击土层和岩层，通过钻铤的作用将土层和岩层逐层击碎、挤压和混合，形成均匀的孔洞。
然后，在击碎岩层的同时逐渐扩大孔径，使孔壁平整坚实。
最后，将混凝土灌注到孔洞中，形成具有一定承载力和稳定性的灌注桩。
五、施工工艺1. 前期准备：确定施工范围和孔径，清理场地并布置施工设备。
2. 开始施工：启动嵌岩旋挖钻机，沿设计孔径和深度进行钻进，同时回转冲击土层和岩层。
3. 分级扩孔：在击碎土层和岩层的同时，逐渐扩大孔径，使孔洞形成均匀的直径。
4. 灌注混凝土：在达到设计深度后，将混凝土从孔洞底部开始灌注，同时通过搅拌器进行搅拌和振动，保证混凝土的密实性。
5. 桩身处理：施工结束后，对桩身进行修整和养护。
六、劳动组织大直径嵌岩旋挖灌注桩施工需要组织钻孔队、搅拌混凝土队和养护队等多个施工队伍，协调他们的工作和进度，确保施工的顺利进行。
七、机具设备所需机具设备包括大直径嵌岩旋挖钻机、搅拌器、振动器、修整设备等。
这些设备具有高效、稳定、可靠等特点，能够满足大直径嵌岩旋挖灌注桩施工的需求。
八、质量控制为确保施工质量达到设计要求，需采取以下质量控制措施：1. 在施工过程中进行现场检测，监测孔洞的直径、深度以及混凝土的强度等。
《人工挖孔桩》ppt课件contents •人工挖孔桩基本概念与特点•人工挖孔桩施工工艺流程•人工挖孔桩施工质量控制要点•人工挖孔桩安全防护措施•人工挖孔桩检测与验收标准•人工挖孔桩优化设计与应用前景目录01人工挖孔桩基本概念与特点人工挖孔桩定义及作用定义人工挖孔桩是指采用人工挖掘方法成孔，然后安放钢筋笼，灌注混凝土而成的桩。
作用人工挖孔桩是深基础的一种，具有承载力高、施工简便、造价较低等优点，广泛应用于建筑工程中。
结构形式与分类结构形式人工挖孔桩由桩身和桩端承台组成，桩身一般为圆形或方形，承台根据设计需要可为矩形、圆形或异形。
分类根据成孔方式和护壁形式的不同，人工挖孔桩可分为干作业成孔和湿作业成孔两类；根据桩径大小，可分为小直径桩和大直径桩。
优缺点分析优点承载力高，施工简便，造价较低，对周围环境影响小，适用于多种地质条件。
缺点施工周期长，劳动强度大，安全性较差，对地下水位以下的土层施工困难。
适用范围及限制条件适用范围人工挖孔桩适用于无地下水或地下水较少的粘土、粉质粘土、含砂量少、砂卵石含量不大于20%的粘土和黄土层；也可用于砂土、碎石土等地质条件。
限制条件当地下水位较高、土层中含有较多砂卵石或流砂时，施工难度和安全风险会大大增加，此时不宜采用人工挖孔桩。
同时，对于大直径桩和异形桩的施工也存在一定的技术难度。
02人工挖孔桩施工工艺流程施工前准备工作了解地质情况、地下水位、周边环境等，确定施工方案。
熟悉设计图纸，明确桩位、桩径、桩长、配筋等要求。
采购所需材料和设备，如护壁材料、钢筋、混凝土、施工机械等。
组建专业施工队伍，进行技术交底和安全教育。
勘察现场设计图纸会审材料设备准备施工队伍组织按照设计要求，从上到下逐层挖掘，每层挖掘深度不宜过大。
挖掘土方支护结构安装排水处理根据土质情况和施工需要，选择合适的支护结构，如钢护筒、木护壁等，确保施工安全。
在挖掘过程中，要及时排除地下水，保持孔内干燥。
030201挖掘土方与支护结构安装按照设计要求，制作钢筋笼，确保钢筋的直径、间距、数量等符合要求。
人工挖孔桩施工方案(3)一、施工前准备在进行人工挖孔桩的施工前，必须对现场进行细致的勘察和测量。
确定每根桩的位置、孔的直径和深度，并根据设计要求准确标定。
清除施工现场上的杂物、确保施工安全通道畅通。
准备好所需的材料和设备，包括挖孔机械设备、测量工具、钢筋、混凝土等。
二、施工工艺1.确定桩位和标高：根据设计要求，使用测量工具确定每根桩的位置和标高，标定好桩位。
2.开挖孔洞：采用挖孔机械设备对桩位进行开挖，根据设计要求确定孔洞的直径和深度。
3.清理孔底：在开挖到一定深度后，通过清淤器具清理孔底松软土层和泥沙，确保桩基沉降良好。
4.设置套筒：在孔洞内设置套筒，以保证孔洞的垂直度和规整度。
5.钢筋笼的制作与安装：根据设计要求制作钢筋笼，并在套筒内安装好。
6.灌浆与浇筑混凝土：采用打桩机对灌浆管进行下灌浆处理，再进行混凝土浇注。
7.打桩：使用打桩机进行桩基硬化，确保桩基能够承受设计荷载。
8.检验与验收：完成施工后进行桩基质量检验，符合要求方可验收。
三、施工质量控制1.材料质量控制：严格按照设计要求选用符合规定标准的建筑材料，确保质量。
2.施工工艺控制：按照正确的施工工艺操作，保证施工质量。
3.现场监控：安排专业人员对施工现场进行监控，及时发现和解决问题。
4.质量检验：施工完成后进行质量检验，确保施工质量符合设计要求。
5.质量验收：验收由专业机构进行，合格后可进行工程验收。
四、安全防护措施1.施工人员安全：施工人员必须进行培训，并戴好安全帽、安全鞋等防护装备。
2.施工场地安全：现场应设置明显的安全警示标志，并确保作业区域清晰明了。
3.设备安全：挖孔设备等工程机械要定期检查维护，保证其工作安全性。
五、施工后工程交接1.竣工资料：做好竣工图纸、验收报告等手续资料的整理和归档。
2.工程验收：由监理单位对工程进行验收，确保工程质量符合要求。
3.施工台账：登记施工记录、工程量核算等相关信息，便于后期维护管理。
综上所述，人工挖孔桩的施工方案涉及各个环节，需要严格按照设计规范和施工工艺要求执行，保证施工质量和安全。
此文档收集于网络，如有侵权请联系网站删除大直径人工挖孔桩施工工法1 前言随着大跨度桥梁技术的发展和勘探技术、施工技术的进步，大孔径桩基础近几年得到了广泛应用，大孔径人工挖孔桩（直径 2.5m~6.5m）作为高层或巨大竖向荷载结构的基础形式，在结构受力和经济等方面均比较合理。
2 工法特点桩基的施工工艺和施工设备发展迅速，人工挖孔桩为一种施工工艺简单、设备简便的桩基形式，在施工质量的直观性、入岩能力、单桩承载能力、对地下障碍物的识别和排除能力等方面有一定的优势，施工方便、工艺成熟。
本工法基本介绍了大直径人工挖孔桩的材料、零件、施工机械及施工方法。
3 适用范围3.1 桩基孔径》2500mm勺孔径，陆地竖向承重桩的施工。
3.2 无地下水或地下水很少的密实土层或岩层。
4 工艺原理结合工程及地质条件，用人工辅以轻微爆破配合简单机具设备下井挖掘成孔、下放钢筋笼、水下灌注或在无水条件下振捣灌注成桩，从而实现成桩达到竖向承重的目的。
5 工艺流程及其操作要点5.1 施工工艺流程5.2 施工操作要点对于大孔径人工挖孔桩由于其自身的特殊性，大孔径人工挖孔桩具有以下特点：（1）超大孔径使得每节施工时间的延长，在复杂土层施工时孔壁更易坍塌或出现流砂现象；（2）孔径过大，孔壁土体更易出现平面应力不均匀现象使得护壁由于受力不平衡而变形；（3）护壁抵抗土侧压力的能力与孔径大小成反比，故护壁厚度随桩径增大而增大，使得护壁沿孔径周长每延米重量加大，而土体对护壁单位面积摩阻力却随孔径的增大而减小。
这一增一减直接导致护壁在软散土层中的整体稳定性更差、更易产生塌落事故；（4）孔径大，工程量大，施工工期将延长，导致孔内总出水量增大，既增大了降低地下水位对周边建筑物地基的变形影响，也给成孔和混凝土的浇灌带来了困难；（5）孔径大，持力层面积亦大（扩底时尤其如此），持力层易出现地质不均匀现象如多种性质岩土层、破碎及裂隙岩土层、不等高岩土面岩土层等，给桩身承载能力和桩身综合质量带来影响；（6）桩径过大，桩身大体积混凝土温变控制的有效性将直接影响桩身质量。
在施工实践中，结合实际情况，总结出了大直径挖孔桩的施工措施，较有效地解决上述六个方面的难题。
（1）当遇局部软土层，如桩身的一半或局部遇流塑~软塑状淤泥时，采用垂直土钉与土工编织物及水泥砂浆组合，对局部软土层加固处理；（2）当桩孔太深，而土质过差，护壁有下坠坍塌危险时，设置多层孔壁斜向土钉, 增加土壁与钢筋混凝土护壁的联结，确保护壁的稳定性；（3）当孔径过大，孔内水量过大，又遇松软复杂土层（如流砂层或淤泥层）时，可采用“井中井”方法施工。
（4）孔壁出水量过大时，为避免上段孔壁出水影响下段成孔或桩身混凝土的施工采取分段排水法进行孔内抽排水。
（5）采取对应性加压回灌法解决因降水造成周边地基下沉的问题。
（6）采取压浆技术解决持力岩土层出现的力学性能不均匀问题。
（7）解决桩身大体积混凝土温变问题，主要从混凝土制作材料的使用、施工方法和混凝土养护入手，减少和延缓水化热在混凝土内部形成的温升和温降作用。
由于桩芯混凝土处于地下养护环境较好故温控手段主要放在混凝土制作和浇灌方式方面，为此在进行桩芯混凝土配制时应考虑以下措施：（1）选用优质粉煤灰作为掺合料取代部分水泥用量；（2）改善混凝土骨料级配，适度加大粗骨料直径。
（3）当直径过大时，还可考虑采用纵向垂直分层浇捣法施工，即先浇捣桩身外圈混凝土，再浇捣桩身中心混凝土，视具体情况确定分层数以减小混凝土散热体积尺寸。
具体施工控制要点如下：5.2.1测量放样及定桩位根据批复的附合测量成果，确定桩位中心，以中心圆，以桩基半径为半径，画出孔口护圈内径圆周，撒灰线，支模、浇筑或砌筑孔口护圈。
桩基开挖前及在开挖过程中要对桩位进行复测。
安装钢筋笼前对桩位进行复测，以保证钢筋位置的准确无误，为下一工序正常施工提供良好的施工条件。
5.2.2孔口护圈浇筑或砌筑孔口护圈用混凝土浇筑、用砖砌护圈，孔口护圈施工完成后测量孔口护圈顶标高。
根据孔口护圈标咼及桩底标咼确定挖孔深度。
护圈砌筑完成后复测桩位，在护圈顶面定位十字护桩，在挖孔施工过程中，利用十字护桩检测桩孔中心偏位、桩径、桩孔垂直度等。
5.2.3开挖桩孔土方桩孔开挖时，先开挖桩孔中间部分的土方，然后向周边扩挖，控制好桩孔截面尺寸，根据土质的不同，确定开挖节段高度，在土质好的情况下，约为1m为宜，当土层坚硬，不致坍陷时可加大到 1.5m；当土层松软如细沙土或含水量大的粘土时，开挖节段高度可减小至0.4〜0.8m为一施工节段。
挖孔直径为：上口直径较桩径大10 cm,下口直径较桩径大17 cm,成圆台形。
挖孔过程中做好原始录，发现地质情况有变化时，应立即汇报，从施工工艺及安全设施上采取措施。
5.2.4放置附加钢筋、支护壁模板每一节段段挖孔完成后，在节与节之间必须安放附加钢筋。
护壁模板通过拆上节、支下节的方式重复周转使用。
模板采用三块钢模板拼接而成，模板必须有足够的刚度。
模板用木桩加固支撑，其中轴线与桩中心在同条垂直线上，偏差不大于 1 cm,以保证桩基的垂直度符合规范要求。
桩径不小于设计桩径。
模板之间用卡具、扣件连接固定，此文档仅供学习和交流此文档收集于网络，如有侵权请联系网站删除可在多节模板的上、下端各设一道弧形的、用槽钢或角钢做成的内钢圈作为内支撑，防止模板受力变形。
为操作方便，不设水平支撑。
模板安装牢固后，检测模板的位置，以保证桩孔的平面位置及其垂直度。
5.2.5 浇筑第一节段护壁混凝土每挖完一节段后，应立即放置模板，浇注护壁混凝土，采用人工浇注、人工振捣，坍落度控制在10cm左右，混凝土护壁保证混凝土强度及其厚度，护壁混凝土根据气候条件，混凝土强度不小于1.2MPa浇筑24h后方可拆模。
5.2.6 安装垂直运输架垂直运输架有提升钢框架作为承重结构，配置慢速卷扬机提升；门式工字钢梁架作为承重结构，配置电动葫芦提升及横移。
第一节段桩孔浇筑完混凝土后，钢框架安装在桩孔旁，能过三角架的转动横移。
门式工字钢梁架安装在桩孔正上方，能过电动葫芦提升，沿工字钢梁横向移动。
此外常用的运输架还有：木塔、钢管吊架、木吊架等，无论哪一种支架形式，必须搭设稳定、牢固。
5.2.7 安装电动葫芦或卷扬机在垂直运输架上安装滑轮组和电动葫芦、穿上卷扬机钢丝绳，在适当的位置安装卷扬机，地面运土用手推车或小翻斗车。
5.2.8 安装活底吊桶、活动盖板、照明、水泵及通风机在安装滑轮组和吊桶时，保持吊桶与孔壁之间留有适当距离，防止施工过程中吊桶碰撞孔壁，预防安全事故，井底照明必须用低压电源（36V）、防破电线、带罩的防水、防爆照明灯。
孔口四周设置围护栏。
当桩孔深度大于15m时，应进行井下机械通风，加强空气的流动，必要时向井下输送氧气，防止有毒气体对人体的危害，操作时上下人员轮流作业，桩孔上方人员必须密切观测桩孔下人员的情况，互相呼应，预防安全事故的发生。
当地下渗水量不大时，随挖随将泥水用吊桶运出，当地下水量较大时，在桩孔底先挖集水坑，用高扬程水泵抽水，边降水边挖土，水泵的规格应按照抽水量选定。
地下水位较高时，应先采用统一降水措施，然后再开挖。
桩孔口安装水平推移的活动安全盖板，当桩孔内挖孔时，应掩好安全盖板，防止杂物掉下砸伤人。
吊运土时，才打开安全活动盖板一定面积，留一定宽度作为挖孔人员的安全空间。
5.2.9 开挖、吊运第二节段桩孔土方从第二节段开始，利用提升设备运土，桩孔内操作人员必须戴安全帽，地面人员应系好安全带。
当吊桶在桩孔上方 1.0m 时，横移或转动，使吊桶离开桩孔上方，吊桶在小推车内卸土，用小推车运至孔口以外3m平整现场或存放，然后统一弃土。
若在孔口上方卸土石，吊桶在桩孔上方1.0m时，推动活动安全盖板，掩蔽孔口，防止卸渣土、石块等坠落孔内卸土后，再打开活动盖板，下放吊桶继续装土。
桩孔挖至规定的深度后，用杆孔规检查孔的直径及井壁圆弧度，施工人员修整孔壁使上下垂直顺直。
5.2.10 在检查桩孔直径、圆弧度、中心位置合格后，拆除第一节护壁模板，并放置附加钢筋，护壁模板一般采用拆上节支下节的方式依次周转使用，模板上口留出高度为10cm的混凝土浇筑口。
如为变截面桩孔，则应另配模板。
5.2.11 浇筑第二节护壁混凝土。
模板支好后，检测模板的中心位置，支撑情况，当符合要求后浇筑第二节段护壁混凝土。
混凝土用吊桶运送到孔内，人工入模、振捣密实。
为加快工程进度，可以在混凝土中适当加入早强剂，加速混凝土的硬化。
5.2.12 逐节段往下循环操作，将桩孔挖至设计标高，用钢钎插探桩底地质情况是否与图纸相符，清除虚土，基底地质情况与设计不符时，应即时上报，签署验底记录。
5.2.13 开挖扩底部分土方。
桩底分扩底和不扩底两种情况，挖扩底桩应先将扩底部位桩体的圆柱体挖好，再按设计要求自上而下削土，如设计无明确要求，扩底直径一般为1.5d〜3.0d，扩底部位的变径尺寸为1: 4。
5.2.14 检查验收: 成孔后在自检的基础上，做好施工原始记录、办理隐蔽工程验收手续，对桩直径、标高、桩位、垂直度全面检查合格后，才进行吊放钢筋笼。
5.2.15 钢筋制作、安装钢筋在进场前，必须进行检验，检验合格后，方可大批量进场，钢材进场不得直接堆置在地面上，必须用垫木或其他方法垫起，工地临时保管钢筋时，选择地势高，地面干燥的露天场所，根据天气情况，在雨雪天气，必要时加盖雨棚布。
钢筋笼制作按设计要求加工制作，钢筋下料时设计好下料尺寸，确保在钢筋笼制作过程中焊接接头错开1.5m以上，从而保证在同一断面上钢筋焊接面积小于等于整个断面钢筋总面积的50％，保证整个钢筋笼长度。
钢筋搭接符合规范要求，1级钢筋采用绑扎搭接，搭接时采用点焊。
U级钢筋采用焊接，焊接长度双面焊为5d （d为钢筋直径），单面焊为10d （d为钢筋直径）。
焊接时先进行预热，不得在-15oC以下焊接钢筋，焊接钢筋要自然冷却。
焊缝饱满且不得烧伤主筋，焊接时用502焊条，同轴线焊接，及时清除焊缝表面的焊渣。
钢筋笼安装前应检查钢筋根数、直径、间距、钢筋笼是否变形，焊接点、焊接长此文档仅供学习和交流度、宽度、厚度是否满足规范要求，并应控制主筋间距在土10m m以内，箍筋间距在—20mm以内，骨架外径在土10mm以内，骨架倾斜度在土5鸠内，骨架保护层在土20mm 以内，骨架顶端高程在土10mm以内，骨架底高程在土50mn以内。
钢筋在钢筋加工场成型后，现场绑扎，检测管按照图纸要求，位置准确，焊接牢固，保证检测管不漏水。
考虑到吊装入孔的困难，钢筋笼分段制作，在孔口焊接，采用搭接焊，确保其上、下两段成一直线，均匀入孔，并随时调整钢筋笼位置，避免碰挂孔壁及发生塌孔现象。
吊放钢筋笼: 在吊放钢筋笼前，用与桩基直径相同的钢筋笼检孔器检孔，以保证钢筋笼能顺利地安放在桩孔内。
