实用汽车电子技术基础期末复习

汽车电工电子基础》期末试题2(附答案)
1.当直流磁路中铁心的横截面减小，而其它条件不变时，磁路的磁通会减小。

2.在电路中，任一瞬间，流向某一结点电流之和应等于从该结点流出的电流之和。

3.小功率硅二极管的正向压降在中等电流水平下，约为0.4-0.5V。

4.理想运算放大器的差模输入电阻为无穷大。

5.___电压定律是关于电路中回路电压受到的约束。

6.一个额定值为1W、100欧的电阻,其额定电压为10V。

7.画三极管放大电路的交流微变等效电路时，电容C1、
C2应作短路。

8.在放大电路中，若测得某晶体管三个极的电位分别为
6V，1.2V,1V，则该管为NPN型硅管。

9.欲测单相桥式整流电路的输入电压Ui及输出电压U0，应采用的方法是用交流电压表测Ui,用直流电压表测U0.
多选题：
11.是组合逻辑电路的有译码器、编码器、全加器。

12.有关功率损耗的说法，正确的有在交流铁心线圈中，既有铜损，又铁损；由磁滞所产生的铁损耗称为磁滞损耗；由涡流所产生的铁损耗称为涡流损耗。

13.属于双稳态触发器的有RS基本触发器、JK触发器、D 触发器。

《汽车电子技术基础》期末试卷A姓名：班级：成绩：一、填空题（每题3分，共12题，共33 分）1.用国家统一规定的图形符号画成的电路模型图称为，它只反映电路中电气方面相互联系的实际情况，便于对电路进行和。

2.在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是、、。

3.在直流电路的分析、计算中，基尔霍夫电流第一定律又称定律，它的数学表达式为。

假若注入节点A的电流为5A和－6A，则流出节点的电= A 。

流I出4.电路中常用的四个主要的物理量分别是、、、。

它们的代表符号分别是、、和。

5.在实际应用中，按电路结构的不同分为电路和电路。

凡是能运用电阻串联或电阻并联的特点进行简化，然后运用求解的电路为；否则，就是复杂电路。

6.描述磁场的四个主要物理量是：、、和；它们的代表符号分别是、、和；7.电磁力F的大小与导体中的大小成正比，与导体在磁场中的有效及导体所在位置的磁感应强度B成正比，其表达式为，单位为。

8.凡大小和方向随时间做周期性变化的电流、电压和电动势、和，统称交流电。

而随时间按正弦规律变化的交流电称为。

9.、和是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。

10.已知一正弦交流电压为u=2202sin(314t+45°)V，该电压最大值为V，角频率为rad/s，初相位为、频率是Hz，周期是s。

11.我国生产和生活所用交流电（即市电）电压为V，其有效值为V,最大值为V，工作频率f＝___Hz，周期为T＝___s，角速度ω＝_ __rad/s，在1s内电流的方向变化是____次。

二、判断下列说法的正确与错误（正确的打√，错误的打×，每小题1分，共20 分）12.电路处于开路状态时，电路中既没有电流，也没有电压。

（）13.理想的电压源和理想的电流源是不能进行等效变换的。

（）14.对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，且方向相同。

《汽车电工电子技术基础》期末考试试题及答案一、多选题（3小题）1、简单电路由那四部分组成？答：电路由：电源、负载、导线和开关四部分组成。

2、交流电的三要素是什么？答：三要素是：最大值、角频率和初相角3、三相交流电路中，负载的类型有哪些？答：负载有：单相负载，三相负载，两相负载二、简答题（4小题）1、常用的电子元器件有哪些？答：常用电子元件有：开关、保险丝、电阻器、电容器、电感器、变压器、二极管、三极管等。

2、二极管主要特性是什么？答：二极管具有：单向导电3、三极管主要作用是什么？答：（1）放大作用；（2）开关作用。

4、三相交流电的定义？特点？答：三相交流电是由三个线圈产生的三个电压。

他们具有大小相等、频率相同、相位互差120°的特点。

三、论述题（2小题）看如下电路图，请回答说明。

回答时可以不画图，但要写清题号。

1、接线图中，各个元件名称和作用答：1-空气开关，整个电路通断控制； 2-交流接触器，远程开关…3-热继电器，电动机过载保护； 4-电动机，负载；5-起动按钮，起动控制； 6-停止按钮，停止控制。

2、说明电路工作原理答：在接通空气开关后（总电源开关闭合时）（1）起动：按下起动按钮，交流接触器线圈通电，所有开关（即：主触点、辅助触点）动作；一方面辅助触点的常开触点并联在起动按钮两端锁定了起动工作，另一方面主触点闭合接通了电动机的主电路，电动机运转工作。

（2）停止：当需要中断工作时，按下停止按钮。

交流接触器的控制线圈断电，所有开关复位，电动机的主电路断电停止运转。

（3）过载保护：若因某种原因，电动机过载，电流过大，热继电器动作致使常闭触点断开，接触器线圈断电，接触器主触点断开，电动机断电停止工作，保护了电动机。

汽车电工电子基础期末复习题及答案XX市工程技师学院2019年企业新型学徒制汽车电工与电子复习题一、填空题1、普通铅蓄电池的正极板的活性物质是______ ，呈______ 颜色；放电后，活性物质转换成______ 。

2、蓄电池充电终了时，其端电压达到_____________，电解液密度达_____________，并呈现______________状态。

3、某蓄电池的型号为6-QW-54，该蓄电池的额定电压为_____________V，额定容量是_____________A.H，Q表示_____________，W代表_____________。

4、交流发电机定子的作用是_____________ ，而转子的作用是_____________ 。

5、交流发电机的励磁方式有_____________ 和_____________ 两种，其中发电机电压低于蓄电池电压时的励磁方式是_____________ 。

6、发电机电压调节器（晶体管式）是通过调节发电机的_____________ 调节发电机电压的，当发电机电压高于规定的电压时，其大功率三极管_____________ 。

7、起动机由_____________、_____________和_____________组成。

8、发动机起动过程中，电磁开关中的吸引线圈的电流大小和方向都是变化的，在起动机的主电路未接通之前，吸引线圈的电流与保持线圈的电流方向是_________ ，而主电路接通时，吸引线圈的电流_________ ，松开点火开关时，其电流方向与保持线圈的电流方向_________ 。

9、在点火系中，信号发生器属于点火系的_________电路，而分火头属于点火系的_________ 电路。

10、随着发动机转速的提高，点火提前角应_________ ，随着发动机负荷的增大，其点火提前角应_________ 。

11、冷型火花塞的热值_________ ，适用于_________ 功率、转速_________和_________ 压缩比的发动机。

汽车电工电子技术基础期末200道题复习题试题及答案一、单选题1. 普通数字万用表用的电池是( )。

[单选题] *A.2VB.6VC.8VD.9V(正确答案)2. 心跳、呼吸骤停的人，救命的黄金时间是( )。

[单选题] *A.4-6分钟内(正确答案)B.8-10分钟内C.30分钟内D.24小时内3. 胸外按压要以均匀速度进行,每分钟( )次左右。

[单选题] *A.60~80次B.80~100次C.100~120次(正确答案)D.120~140次4. 施行人工呼吸时,应先连续向触电人口内大口吹气( )次 [单选题] *A.4B.3C.2(正确答案)D.15. 单人心肺复苏操作标准是：胸外按压幅度(成年人)( )。

[单选题] *A.2~3厘米B.3~4厘米C.4~5厘米D.5~6厘米(正确答案)6. 通常所说的触电事故是指( )。

[单选题] *A.电流通过人体外部B.电流通过人体内部(正确答案)C.单相触电D.两相触电7. 最常见的触电事故是( ) 。

[单选题] *A.1000伏以上高压电B.单相触电(正确答案)C.两相触电D.跨步电压8. 电伤是指电流的热效应、化学效应或机械效应对( )的伤害。

[单选题] *A.人体外部(正确答案)B.人体内部C.人体的手D.人体的脚9. 电击是指电流通过( )，破坏人的心脏、肺部及神经系统等。

[单选题] *A.人体外部B.人体内部(正确答案)C.人体的手D.人体的脚10. 点火开关档位设置在LOCK，其含义是( )。

[单选题] *A.切断电源，锁定方向盘(正确答案)B.接通电源，解锁方向盘C.接通电源，锁定方向盘D.切断电源，解锁方向盘11. 点火开关主要用来控制点火电路，同时还能为( )系统供电。

[单选题] *A.灯光B.音响C.空调D.整车电气(正确答案)12. 点火开关档位设置在START，其含义是( )。

[单选题] *A.接通起动机电源，起动发动机(正确答案)B.切断起动机电源，发动机不工作C.切断起动机电源，起动发动机D.接通起动机电源，发动机不工作13. 点火开关在LOCK位置拔出钥匙方向盘( ) [单选题] *A.会锁住(正确答案)B.不会锁住C.可能锁住D.可能不锁住14. 正常行车时钥匙不应处于START状态，否则( )。

第八章1. 汽车电子控制系统的基本组成：传感器、电子控制器和执行器2. 发动机转速与曲轴位置传感器有磁感应式、光电式、霍尔效应式3. 电子控制器根据G1和G2电压信号确定发动机曲轴位置，根据Ne信号确定发动机的转速，并产生点火和喷油控制脉冲。

4. 空气流量传感器将发动机的进气流量转变为相应的电信号，是电子控制器计算基本喷油量、确定最佳点火提前角的重要参数。

5. 空气流量传感器有量板式、热丝式、卡门涡旋式三种。

6. 量板式空气流量传感器结构简单、价格便宜、具有良好的工作可靠性，在发动机空气流量的变化范围内其测量精度稳定。

其缺点是进气阻力大、信号的反应比较迟缓，由于信号反映的是体积流量大气压力及进气温度变化时，需要对信号进行温度修正7. 进气压力传感器是将发动机进气歧管的压力转变为相应的电信号，发动机电子控制器根据此信号计算基本喷油时间、确定基本点火提前角。

根据其信号产生的原理分为压电式、半单体压敏电阻式、电容式、差动变压器及表面弹性波式。

8. 氧传感器用于检测发动机排气中氧含量，电子控制器很据氧传感器的电信号进行喷油量的混合气空燃比反馈修正控制，将混合气浓度控制在理论空燃比附近，以使置于排气管处的三元催化转化器对排气中HC、CO、NOx的净化达到最佳效果。

9. 电子控制器的基本组成（p249）10. 输入电路的作用：将各传感器及开关信号进行预处理，转换为计算机可接受的数字信号；向传感器提供电压稳定的电源，确保各传感器正常工作11. 电动机类执行机构有普通直流电动机和步进电动机。

其中普通直流电动机有永磁式和激磁式12. 直动电磁阀类执行机构按其工作方式分开关式、定位式和脉冲式。

第九章问题：1. 电子控制汽油喷油系统ECU的电源控制电路有哪几种形式，ECU为什么要有一个不受点火开关控制的常接电源？2. 汽油泵控制电路应有什么样的控制功能？有哪几种控制方式？3. 喷油器的驱动电路有哪几种形式？各种驱动方式的特点是什么？1. 电控汽油喷射式发动机的优点：进气阻力小、汽油雾化良好、供油滞后性小、空燃比控制精度高、可实现汽车减速断油控制、可实现与其他电子控制系统的协调性控制2. 汽油喷射系统分类：（1）按喷油器位置：缸内喷射缸外喷射(SPI、MPI）其中MPI按喷射方式分类：同时喷射分组喷射独立喷射（2）按喷油和供油量的控制方式分：机械控制式、机电混合控制方式、电子控制方式3. 汽油喷射电子控制原理图（264）4. 汽油关断控制燃油关断控制有两种情况，一是在汽车减速时停止喷油，以达到节油和降低排气污染之目的；二是在发动机转速太高时停止供油，以防止发动机超速损坏。

汽车电工电子技术复习题（含参考答案）一、单选题（共50题，每题1分，共50分）1、导线是指连接电源与用电器的金属线，它可以把电源产生的电能输送到用电器，汽车的导线常用（）等材料制成。

A、铝、银B、铜、铁C、铜、铝D、铝、铁正确答案：C2、更换柴油汽车蓄电池时,正确的拆卸次序是（）。

A、蓄电池之间连线→搭铁线→火线B、火线→蓄电池之间连线→搭铁线C、蓄电池之间连线→火线→搭铁线D、搭铁线→蓄电池之间连线→火线正确答案：D3、交流电的有效值是根据交流电的（）确定的。

A、最大值B、平均值C、功率D、热效应正确答案：D4、进行正弦交流量的运算时，往往将正弦交流量用（）表示，可以是运算准确、简便。

A、向量法（相量法）B、解析法C、波形法D、三者一样简便正确答案：A5、稳压二极管的正常工作状态是（）。

A、截止状态B、反向击穿状态C、任意状态D、导通状态正确答案：B6、用较小电流表测量大电流时，下列方法中正确的是（）后再进行测量。

A、将电流表与一阻值很大的电阻并联B、将电流表与一小电阻串联C、将电流表直接串联在电路D、将电流表与一阻值很小的电阻并联正确答案：D7、理想运放的两个重要结论是( )。

A、虚断与虚短B、断路与短路C、虚短与虚地正确答案：A8、在交流电路中，流过该元件的电流与其两端的电压相位相同的元件是（）A、电感B、电阻C、开关D、电容正确答案：B9、汽车硅整流发电机定子铁心是用厚度为（）mm硅片叠成。

A、1.5～2.0B、1.0～1.5C、0.5～1.0D、0.25～0.5正确答案：C10、把一个0.1H的电感元件接到频率为50HZ的正弦电路中,其感抗等于（）.A、0.0314亨B、15.7亨C、47.1欧姆D、31.4欧姆正确答案：D11、在电工仪表中，仪表的相对额定误差，是指在正常条件下测量可能产生的最大基本误差与（）之比A、相对误差B、绝对误差C、真实值D、仪表最大量程正确答案：D12、CAN总线传输系统，是在（）之间进行通信的A、传感器、执行装置与电脑三者B、传感器与电脑C、电脑与电脑D、执行装置与电脑正确答案：C13、测得NPN型三极管上各电极对地电位分别为Ve＝2.1V，Vb＝2.8V，Vc＝4.4V，说明此三极管处在（）。

国家开放大学汽车电工电子基础期末考试复习资料(部分)【多选题】电机安装完毕后在试车时，若发现振动超过规定值的数值，应从哪些去找原因(ABCD)A.转子平衡块松动B.转轴弯曲变形C.底装螺钉松动D.安装地基不平或不坚实【多选题】电机运转时，轴承温度过高，应从哪些方面找原因(ABCD)A.润滑酯牌号不合适B.轴承室中润滑脂过多或过少C.转动部分与静止部分相擦D.皮带拉得太紧【多选题】在异步电动机运行维护工作中应注意些什么 (ABCD)A.电动机周围应保持清洁B.定期检查电动机的温升C.监听轴承有无异常杂音D.注意电动机音响、气味、振动情况及传动装置情况【多选题】正弦波发生电路由 (ABCD) 构成。

A.放大电路B.正反馈网路C.选频网路D.稳幅电路【多选题】微机的软件系统包括 (ABCD)A.操作系统B.各种语言的编译程序C.应用软件D.工具软件【多选题】微型计算机的硬件系统组成部分是 (ABCD)A.运算器B.控制器C.存储器D.输入设备和输出设备【多选题】微机技术指标主要有 (ABCD)A. CPU型号B.时钟主频C.内存容量D.硬磁盘容量【多选题】最小的计算机系统应该具有(ABD)三个装置才能完成计算功能。

A.运算器B.存储器C.编辑器D.控制器【多选题】光敏电阻式自动变光器的组成(BCD)。

A.压敏电阻B.光敏电阻C.电子电路D.继电器【多选题】A/D 转换器的主要参数是(AB)A.分频率3.转换速率C.角频率D.加速度【多选题】单管M OS 传输门模拟开关的两个特性是(BD)。

A.截止和导通时态B.控制端与信号通路是绝缘的C.转换器的频率D.当器件接通是，源，漏极之间无直漂移【多选题】磁感应式传感器由 (BCD) 三部分组成。

A.信号定子B.信号转子C.传感线圈D.永久磁铁【多选题】发动机转速传感器分为 (ABC) 三种类型。

A.光电式B.磁感应式C.霍尔式D.机械式【多选题】空气流量传感器般分为两种(CD)A.基尔霍夫式空气流量传感器B.莱特式空气流量传感器C.翼板式空气流量传感器D.质量式空气流量传感器【多选题】非电量的电测仪器主要有(BCD)3 部分组成。

试卷代号: 2523开专《汽车电工电子基础及电路分析》期末复习资料（开卷）一、填空题1．常用的整流滤波电路有全波整流滤波电路和桥式整流滤波电路。

2．电流源的电流是由电流源本身决定的，电压源两端的电压是由电压源自身决定的。

3．三极管的直流分析主要有两种方法：图解法和解析法。

4．非电量的电测法，就是将各种非电量(如温度、压力、速度、位移、应变、流量等)变换为电量，而后进行测量的方法。

若测的是压力，这种变换是由压力传感器完成的。

5．门电路是构成组合电路的基本单元；触发器是构成 _时序电路的基本单元。

6．汽车交流发电机是一个三相同步交流发电机。

发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差 1200电角度。

7．模拟开关是电子测控系统中常用的基本单元电路，用来控制信号的通断。

一般是由双极型晶体三极管或MOS管构成的。

8．在串联电压负反馈放大电路中，若将反馈系数IB1增加，则输出电阻将减小。

9．RC振荡器是正弦振荡器；555振荡器是非正弦振荡器。

10．组合逻辑电路的输出是由此时的输入决定的11．如图所示电路，S打开时V A= 30 V；S闭合时V A= 24 V。

12．三极管的输出特性曲线可分为三个区域，即放大区、饱和区、截止区，当三极管工作在放大区时，关系式I C=βI B才成立，当三极管工作在截止区时，I C=0，当三极管工作在饱和区时，U CE=0。

13．对于一个晶体管放大器来说，一般希望其输入电阻要大些，以减轻信号源的负担，输出电阻要小些，增大带动负载的能力。

14．串联负反馈使输入电阻增加；电压负反馈使输出电阻减小。

15．对称三相交流电动势的特征是：各相电动势的最大值相等，频率相等，彼此间的相位互差 120 度。

16．功率为负值时，表明系统为发出功率；.功率为正值时，表明系统吸收功率。

17．直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路组成。

18．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为正向电阻小，反向电阻大。

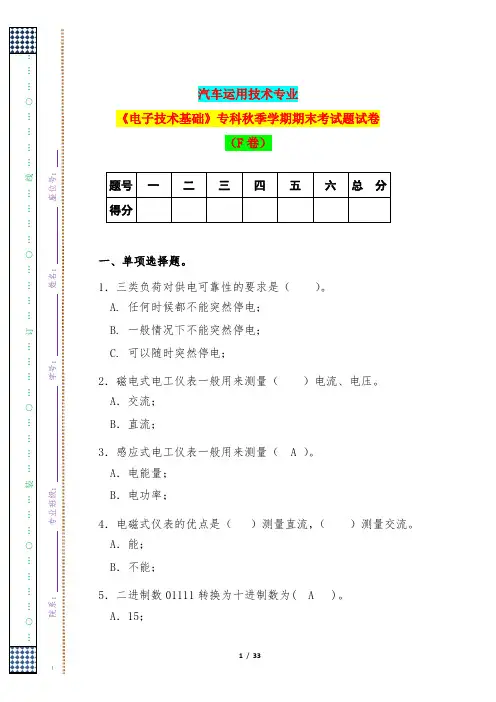

汽车运用技术专业 《电子技术基础》专科秋季学期期末考试题试卷 （F 卷）题号 一 二 三 四 五 六 总 分 得分 一、单项选择题。

1．三类负荷对供电可靠性的要求是（ ）。

A. 任何时候都不能突然停电； B. 一般情况下不能突然停电； C. 可以随时突然停电； 2．磁电式电工仪表一般用来测量（ ）电流、电压。

A ．交流； B ．直流； 3．感应式电工仪表一般用来测量（ A ）。

A ．电能量； B ．电功率； 4．电磁式仪表的优点是（ ）测量直流，（ ）测量交流。

A ．能； B ．不能； 5．二进制数01111转换为十进制数为( A )。

A ．15； …○…………○………装…………○…………订…………○…………线…………○…………院系：专业班级：学号：姓名：座位号：B．21；C．18；6．8421BCD码0111表示十进制数为( B )。

A．8；B．7；C．42；7．欲表示十进制数的8个数码,需要二进制数码的位数是( B )。

A．2位；B．3位；C．4位；8．逻辑函数式A+AC,化简后结果是( )。

A．C；B．A；C．AC；9．逻辑函数式F=ABC+ABC的逻辑值为( )。

A．0 ；B．1；C．ABC；10．基本RS触发器电路中，触发脉冲消失后，其输出状态( B )。

A．恢复原状态；B．保持原状态；C．出现新状态；11．三输入D 、E 、F 或门的逻辑表达式为( A )。

A ．D+E+F ；B ． D+E ；C ．F ED ++；12．触发器的状态是Q=1,Q =0,称为（ A ）。

A ．“1”态；B ．“0”态；C ．两个都不是；13．JK 触发器,当J=0,K=1时,其输出状态是( A )。

A ．Q=0；B ．Q=1；C ．不确定；14.功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为( )。

A.一次击穿；B.二次击穿；C.临界饱和；D.反向截止；15.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( )；A.大功率三极管；B.逆阻型晶闸管；C.双向晶闸管；D.可关断晶闸管；16.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )；A.干扰信号；B.触发电压信号；C.触发电流信号；D.干扰信号和触发信号；17.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )；A.导通状态；B.关断状态；C.饱和状态；D.不定；18.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )；A. 90°；B. 120°；C. 150°；D. 180°；19.单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )；A. U2；B. U2；C. 2U2；D. U2；20.单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( )；A. U2；B. 2U2；C. U2；D. U2；21.单相全控桥式整流大电感负载电路中，控制角α的移相范围是( )；A. 0°～90°；B. 0°～180°；C. 90°～180°；D. 180°～360°；22.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=( )；A.π-α；B.π+α；C.π-δ-α；D.π+δ-α；23.对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )；A. α负载电流Id以及变压器漏抗XC；B. α以及负载电流Id；C. α和U2；D. α和U2以及变压器漏抗XC；24.三相半波可控整流电路的自然换相点是( )；A.交流相电压的过零点；B.本相相电压与相邻相电压正半周的交点处；C.比三相不控整流电路的自然换相点超前30°；D.比三相不控整流电路的自然换相点滞后60°；25.可在第一和第四象限工作的变流电路是( )；A.三相半波可控变电流电路；B.单相半控桥；C.接有续流二极管的三相半控桥；D.接有续流二极管的单相半波可控变流电路；26.快速熔断器可以用于过电流保护的电力电子器件是( )；A. 功率晶体管；B. IGBT；C. 功率MOSFET；D. 晶闸管；27.若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是( )；A.增大三角波幅度；B.增大三角波频率；C.增大正弦调制波频率；D.增大正弦调制波幅度；28.采用多重化电压源型逆变器的目的，主要是为( )；A.减小输出幅值；B.增大输出幅值；C.减小输出谐波；D.减小输出功率；29.电流型逆变器中间直流环节贮能元件是( )；A.电容；B.电感；C.蓄电池；D.电动机；30．把电力系统中实施电能远距离传输的环节叫做（）。
