正激电路设计

单端正激式变换器电路设计
如图所示，当开关管V1导通时，输入电压Uin全部加到变换器初级线圈W1'两端，去磁线圈W1''上产生的感应电压使二极管V2截止，而次级线圈W2上感应的电压使V3导通，并将输入电流的能量传送给电感Lo和电容C及负载；与此同时在变压器中建立起磁化电流，当V1截止时，V3截止，Lo上的电压极性反转并通过续流二极管V4继续向负载供电，变压器中的磁化电流则通过W1''、V2向输入电源Uin释放而去磁；W1''具有钳位作用，其上的电压等于输入电压Uin,在V1再次导通之前，T中的去磁电流必须释放到零，即T中的磁通必须复位，否则，变压器T将发生饱和导至V1损坏。

通常W1'=W1''，采用双线并绕耦合方式的占空比<0.5，否则T将饱和。

单端正激式变换器波形如下图所示。

正激电路方案
正激电路（Positive Feedback Circuit）是一种电子电路，其设计目的是增强信号的输出。

与负激电路相比，正激电路具有更多的应用领域和更大的灵活性。

本文将重点讨论正激电路的原理和一些常见的应用案例。

我们来介绍正激电路的基本原理。

正激电路通过将一部分输出信号反馈到输入端，从而增强输入信号，并产生更大的输出信号。

这种反馈机制使得正激电路可以放大信号、产生震荡或实现非线性的运算功能。

正激电路的一个典型应用是放大器。

通过引入正激电路，我们可以增加放大器的增益，并改善其线性性能。

例如，在音频放大器中，正激电路能够提供更大的输出功率，使得声音更加清晰、响亮。

另一个常见的应用是振荡器。

正激电路可以构建各种类型的振荡器，如正弦波振荡器、方波振荡器和脉冲振荡器等。

这些振荡器在通信系统、计算机系统和音频设备中都有广泛的应用。

正激电路还可以用于实现非线性运算功能。

例如，在模拟计算机中，正激电路可以用来构建逻辑门、模拟比较器和模拟乘法器等。

这些功能在信号处理和控制系统中非常重要。

需要注意的是，正激电路设计需要谨慎，避免产生过大的正反馈，导致系统不稳定或产生震荡。

因此，在设计正激电路时，必须合理
选择元件参数，并进行系统级的仿真和调试。

正激电路是一种重要的电子电路，具有广泛的应用。

通过合理设计和使用，正激电路可以增强信号的输出，改善系统性能，并实现各种非线性运算功能。

在未来的发展中，正激电路将在各个领域发挥更加重要的作用，为人们的生活和工作带来更多便利和创新。

有源箝位正激变换器电路分析设计1.引言有隔离变换器的DC/DC变换器按照铁芯磁化方式，可分为双端变换器和单端变换器。

和双端变换器比较，单端变换器线路简单、无功率管共导通问题、也不存在高频变换器单向偏磁和瞬间饱和问题，但由于高频变换器工作在磁滞回线一侧，利用率低。

因此，它只适用于中小功率输出场合。

单端正激变换器是一个隔离开关变换器，隔离型变换器的一个根本特点是有一个用于隔离的高频变压器，所以可以用于高电压的场合。

由于引入了高频变压器极大的增加了变换器的种类，丰富了变换器的功能，也有效的扩大了变换器的使用范围。

单端正激变换器拓扑以其结构简单、工作可靠、成本低廉而被广泛应用于独立的离线式中小功率电源设计中。

在计算机、通讯、工业控制、仪器仪表、医疗设备等领域，这类电源具有广阔的市场需求。

当今，节能和环保已成为全球对耗能设备的基本要求。

所以，供电单元的效率和电磁兼容性自然成为开关电源的两项重要指标。

而传统的单端正激拓扑，由于其磁特性工作在第一象限，并且是硬开关工作模式，决定了该电路存在一些固有的缺陷：变压器体积大，损耗大；开关器件电压应力高，开关损耗大；dv/dt和di/dt大等。

为了克服这些缺陷，提出了有源钳位正激变换器拓扑，从根本上变了单端正激变换器的运行特性，并且能够实现零电压软开关工作模式，从而大量地减少了开关器件和变压器的功耗，降低了dv/dt和di/dt，改善了电磁兼容性。

因此，有源钳位正激变换器拓扑迅速获得了广泛的应用。

本文主要介绍Flyback 型有源箝位正激变换器的稳态工作原理与电路设计。

2. 有源箝位正激变换器电路的介绍有源箝位正激变换器由有源箝位支路和功率输出电路组成。

有源箝位支路由箝位开关和箝位电容串联组成，并联在主开关或变压器原边绕组两端。

利用箝位电容及开关管的输出电容与变压器绕组的激磁电感谐振创造主开关和箝位开关的Z VS工作条件，并在主开关关断期间，利用箝位电容的电压限制主开关两端的电压基本保持不变，从而避免了主开关过大的电压应力；另一方面，在正激变换器中采用有源箝位技术还可实现变压器铁芯的自动磁复位，并可以使激磁电流沿正负两个方向流动，使其工作在双向对称磁化状态，提高了铁芯的利用率。

正激变换器及其控制电路的设计及仿真设计要求：1、输入电压：100V（±20％）；2、输出电压：12V；3、输出电流：1A；4、电压纹波：＜70mV（峰峰值）；5、效率：η＞78％；6、负载调整率：1％；7、满载到半载,十分之一载到半载纹波＜200mV。

第一章绪论1.课题研究意义：对于大部分DC/DC变换器电路结构，其共同特点是输入和输出之间存在直接电连接，然而许多应用场合要求输入、输出之间实现电隔离，这时就可以在基本DC/DC 变换电路中加入变压器，从而得到输入输出之间电隔离的DC/DC 变换器。

而正激变化器就实现了这种功能。

2.课题研究内容：1、本文首先介绍了正激变换器电路中变比、最大占空比和最小占空比、电容、电感参数的计算方法，并进行了计算。

2、正激变换器的控制方式主要通过闭环实现。

其中闭环方式又分为PID 控制和fuzzy 控制。

本文分别针对开环、PID 控制，fuzzy 控制建立正激变换器的Matlab 仿真模型，并进行仿真分析了，最后对得出的结果进行比较。

第二章：正激电路的参数计算本章首先给出正激变换器的等值电路图，然后列出了正激变换器的四个主要参数的计算方法，并进行了计算。

1、正激变换器的等值电路图图1 正激变换器等值电路图2、参数计算 （1）变比n根据设计要求，取占空比D=0.4，根据输入电压和输出电压之间的关系得到变比：n=D U U out in ⨯=4.012100⨯=3.3 （2） 最大、最小占空比最大占空比D max 定义为D max =()nU U U in dout 1min ⨯+， 式中U in(min) =100-20=80V ，U out =12V ，n=3.3，，U d 为整流二极管压降， 所以D max =0.495。

最小占空比D min 定义为D min =()nU U U in dout 1max ⨯+， 式中U in(max) =120V ， 所以D min =0.333。

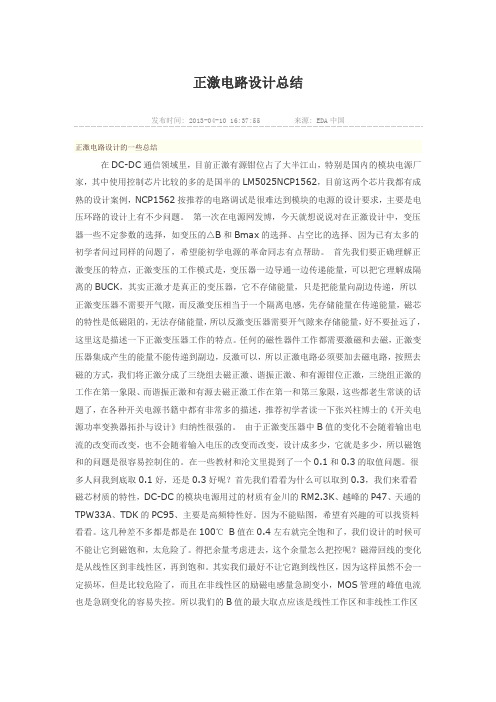

正激电路设计总结发布时间: 2013-04-10 16:37:55 来源: EDA中国正激电路设计的一些总结在DC-DC通信领域里，目前正激有源钳位占了大半江山，特别是国内的模块电源厂家，其中使用控制芯片比较的多的是国半的LM5025NCP1562，目前这两个芯片我都有成熟的设计案例，NCP1562按推荐的电路调试是很难达到模块的电源的设计要求，主要是电压环路的设计上有不少问题。

第一次在电源网发博，今天就想说说对在正激设计中，变压器一些不定参数的选择，如变压的△B和Bmax的选择、占空比的选择、因为已有太多的初学者问过同样的问题了，希望能初学电源的革命同志有点帮助。

首先我们要正确理解正激变压的特点，正激变压的工作模式是，变压器一边导通一边传递能量，可以把它理解成隔离的BUCK，其实正激才是真正的变压器，它不存储能量，只是把能量向副边传递，所以正激变压器不需要开气隙，而反激变压相当于一个隔离电感，先存储能量在传递能量，磁芯的特性是低磁阻的，无法存储能量，所以反激变压器需要开气隙来存储能量，好不要扯远了，这里这是描述一下正激变压器工作的特点。

任何的磁性器件工作都需要激磁和去磁，正激变压器集成产生的能量不能传递到副边，反激可以，所以正激电路必须要加去磁电路，按照去磁的方式，我们将正激分成了三绕组去磁正激、谐振正激、和有源钳位正激，三绕组正激的工作在第一象限、而谐振正激和有源去磁正激工作在第一和第三象限，这些都老生常谈的话题了，在各种开关电源书籍中都有非常多的描述，推荐初学者读一下张兴柱博士的《开关电源功率变换器拓扑与设计》归纳性很强的。

由于正激变压器中B值的变化不会随着输出电流的改变而改变，也不会随着输入电压的改变而改变，设计成多少，它就是多少，所以磁饱和的问题是很容易控制住的。

在一些教材和沦文里提到了一个0.1和0.3的取值问题。

很多人问我到底取0.1好，还是0.3好呢？首先我们看看为什么可以取到0.3，我们来看看磁芯材质的特性，DC-DC的模块电源用过的材质有金川的RM2.3K、越峰的P47、天通的TPW33A、TDK的PC95、主要是高频特性好。

100W 单端正激开关电源方案分享之主电路设计
单端正激式开关电源的设计和研发工作，对于很多工程师来说都是非常熟悉的了，这种开关电源在家电以及加工制造等领域是比较常见的。

本文将会在这里为大家分享一种100W 的单端正激开关电源设计方案，这一开关电源适合小功率应用方向的选择，设计相对简单易操作。

在今天的文章中，将会着重分享这一方案的主电路设计情况。

100W 单端正激开关电源的技术指标
本方案所设计的这种100W 单端正激式开关电源的技术指标要求是，输入市电220V/50HZ，输出12V/4A，工作温度为-40℃～+85℃，工作频率200～250KHZ，隔离电阻大于200MΩ，输入电压范围为交流176V～
260VAC/50HZ。

这一方案中的主要技术要求是输出电压精度维持在±1%左右，输出纹波需要控制在VP-P≤1%，负载调整率（主路）±0.5%。

同时，这一方案还要求输出具有短路保护功能，并能自动恢复。

效率η>82%。

主电路框架设计
下图图1 所示是本方案所选择的单端正激式开关电源电路的典型结构，可以看到，这一电源主要由整流滤波电路、DC/DC 变换电路、开关占空比控制电路以及取样比较电路等模块构成。

在这一单端正激式的开关电源主电路结构中，其前级整流滤波电路的主要作用是被用来消除来自电网的干扰，同时这一电路的设计也能够有效的防止开关电源产生的高频噪声向电网扩散，并将电网输入电压进行整流滤波，为变换器提供直流电压。

变换器是这一单端正激式开关电源的关键部分，在电源正常运行时，变换器可以把直流电压变换成高频交流电压，并且起到将输出部分与输入电网隔。

正激式变压器开关电源输出电压的瞬态控制特性和输出电压负载特性，相对来说比较好，因此，工作比较稳定，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场合，经常使用。

1-6-1．正激式变压器开关电源工作原理所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流脉冲电压激励时，变压器的次级线圈正好有功率输出。

图1-17是正激式变压器开关电源的简单工作原理图，图1-17中Ui是开关电源的输入电压，T是开关变压器，K是控制开关，L是储能滤波电感，C是储能滤波电容，D2是续流二极管，D3是削反峰二极管，R是负载电阻。

在图1-17中，需要特别注意的是开关变压器初、次级线圈的同名端。

如果把开关变压器初线圈或次级线圈的同名端弄反，图1-17就不再是正激式变压器开关电源了。

我们从〔1-76〕和〔1-77〕两式可知，改变控制开关K的占空比D，只能改变输出电压〔图1-16-b中正半周〕的平均值Ua ，而输出电压的幅值Up不变。

因此，正激式变压器开关电源用于稳压电源，只能采用电压平均值输出方式。

图1-17中，储能滤波电感L和储能滤波电容C，还有续流二极管D2，就是电压平均值输出滤波电路。

其工作原理与图1-2的串联式开关电源电压滤波输出电路完全相同，这里不再赘述。

关于电压平均值输出滤波电路的详细工作原理，请参看“1-2．串联式开关电源”部分中的“串联式开关电源电压滤波输出电路”内容。

正激式变压器开关电源有一个最大的缺点，就是在控制开关K关断的瞬间开关变压器的初、次线圈绕组都会产生很高的反电动势，这个反电动势是由流过变压器初线圈绕组的励磁电流存储的磁能量产生的。

因此，在图1-17中，为了防止在控制开关K关断瞬间产生反电动势击穿开关器件，在开关变压器中增加一个反电动势能量吸收反馈线圈N3绕组，以及增加了一个削反峰二极管D3。

反馈线圈N3绕组和削反峰二极管D3对于正激式变压器开关电源是十分必要的，一方面，反馈线圈N3绕组产生的感应电动势通过二极管D3可以对反电动势进行限幅，并把限幅能量返回给电源，对电源进行充电；另一方面，流过反馈线圈N3绕组中的电流产生的磁场可以使变压器的铁心退磁，使变压器铁心中的磁场强度恢复到初始状态。

正激、反激、双管反激、推挽开关电路⼩结开关电源电路学习⼩结1.正激（Forward）电路正激电路的原理图如图1所⽰：图1、单管正激电路1.1电路原理图说明单管正极电路由输⼊Uin、滤波电容C1、C2、C3，变压器Trans、开关管VT1、⼆极管VD1、电感L1组成。

其中变压器中的N1、N2、N3三个线圈是绕在同⼀个铁芯上的，N1、N2的绕线⽅向⼀致，N3的绕线⽅向与前两者相反。

1.2电路⼯作原理说明开关管VT1以⼀定的频率通断，从⽽实现电压输出。

当VT1吸合时，输⼊电压Uin被加在变压器线圈N1的两边，同时通过变压器的传输作⽤，变压器线圈N2两边产⽣上正下负的电压，VD1正向导通。

Uin的能量通过变压器Tran传输到负载。

由于N3的绕线⽅向与N1的相反，VT1导通时，N3的电压极性为上负下正。

当VT1关断时，N1中的电流突然变为0，但铁芯中的磁场不可能突变，N1产⽣反电动势，⽅向上负下正；N3则产⽣上正下负的反向电动势，多出的能量将被回馈到Uin。

通过上述内容可以看到W3的作⽤，就是为了能使磁场连续⽽留出的电流通路，采⽤这种接线⽅式后，VT1断开器件，磁场的磁能被转换为电能送回电源。

如果没有N3，那么VT1关断瞬间要事磁场保持连续，唯有两个电流通路：⼀是击穿开关；⼆是N2电流倒流使⼆极管反向击穿。

击穿开关或⼆极管，都需要很⾼电压，使击穿后电流以较⾼的变化率下降到零；⽽很⾼的电流变化率（磁通变化率）⾃然会产⽣很⾼的感⽣电动势来形成击穿电压。

由此可见，如果没有N3，则电感反向时的磁能将⽆法回收到电源；并且还会击穿开关和⼆极管。

1.3⼩结1)正激电路使⽤变压器作为通道进⾏能量传输；2)正激电路中，开关管导通时，能量传输到变压器副边，同时存储在电感中；开关管关断时，将由副边回路中的电感续流带载；3)正激电路的副边向负载提供功率输出，并且输出电压的幅度基本是稳定的。

正激输出电压的瞬态特性相对较好；4)为了吸收线圈在开关管关断时时的反电动势，需要在变压器中增加⼀个反电动势吸收绕组，因此正激电路的变压器要⽐反激电路的体积⼤；5)由于正激电路控制开关的占空⽐都取0.5左右，⽽反激电路的占空⽐都较⼩，所以正激电路的反激电动势更⾼。

Science &Technology Vision科技视界0引言在烟草工业电气设备中,各种电路板和模块上的大量集成电路,需要直流5V 电源供电,通常我们用高于5V 的直流电再通过DC-DC 三端稳压模块变换(一般压差为2V)得到稳定的5V 电源。

实验室用的电源电流一般只有5A,10A,且体积偏大,不适合安装。

有源钳位正激式拓扑电路适合中小功率开关电源的设计,而且结构简单,性能好,适合在烟草工业电气设备中使用。

1有源箝位正激式电路的特点图1有源箝位正激式模型电路有源钳位正激变换器拓扑与传统的单端正激变换器拓扑基本相同,只是增加了辅助开关Qc(带反并二极管)和储能电容Cc,且略去了传统正激变换器的磁恢复电路。

开关Q1和Qc 工作在互补状态。

为了防止开关Q1和Qc 共态导通,两开关的驱动信号间留有一定的死区时间。

采用有源箝位的正激变换器的特点是:变压器是双向对称磁化的,工作在B-H 回线的第一和第三象限,变压器得到了充分利用,因此占空比可以大于0.5,而且开关管的电压应力低,适合与输入电压范围比较宽的应用场合,箝位开关管是零电压开关的,励磁能量和漏感能量全部回馈到电网。

2参数设计2.1功率变压器的设计1)工作频率的设定开关频率的提高有助于开关电源的体积减小,重量减轻。

开关频率提高又增加了开关损耗和磁芯损耗。

本方案通初步确定工作频率和最大占空比如下:工作频率f=170kHz 最大占空比=75%2)根据设计输出功率选择磁芯P O =7.5×20=150(W)考虑有20%裕量和效率,取η=80%,则150×1.2×1.25=225瓦,选择一个传递功率可达300瓦的磁芯,通过Ferroxcube 公司的磁芯手册,选材料代号为3F3的锰锌铁氧体磁芯,材料的损耗曲线如图2所示。

比损耗为100Mw/cm 3对应磁通密度摆幅为0.09T。

这里是第一次选择磁通密度摆幅。

图2比损耗与频率和峰值磁感应关系T=100℃应用面积粗略估计公式:AP=A e A w =P OK ΔBf T()4/3cm4其中:P O ———输出功率(W);ΔB ———磁通密度变化量(T);f T ———变压器工作频率(Hz);K ———0.014(正激变换器)得到AP=2720.014×0.08×170×103()4/3=1.2cm4假定选择磁芯EE32/6/20,查阅手册得到A w =130mm 2A e =130mm 2V e =5380mm 3l e =41.4mm 。
