中考物理备考之家庭电路故障压轴培优篇及答案(1)

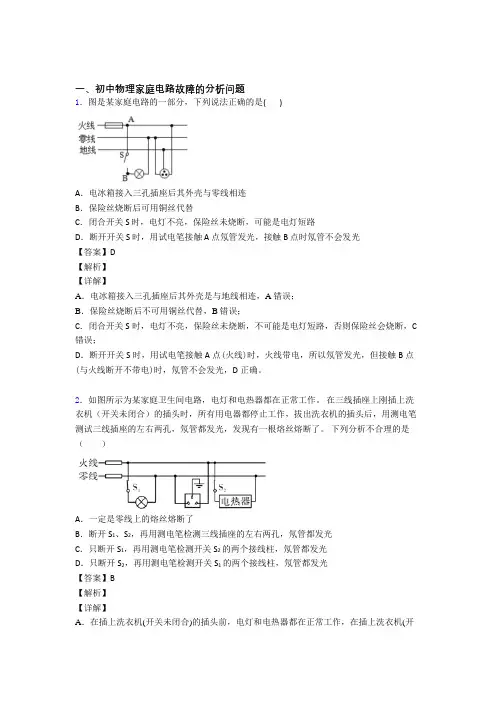

一、初中物理家庭电路故障的分析问题1．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。

2．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析不合理的是（）A．一定是零线上的熔丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光【答案】B【解析】【详解】A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；B．断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不正确，符合题意；C．只断开S1，开关S2的上下接线柱都与火线相连，测电笔的氖管发光，故C正确，不符合题意；D．只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确，不符合题意。

一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。

电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。

故选A。

2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。

某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。

那么可以判定故障是（）A．火线和零线短路B．电线AC段某处断路C．电线BD段某处断路D．电灯L短路【答案】C【解析】【分析】【详解】AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。

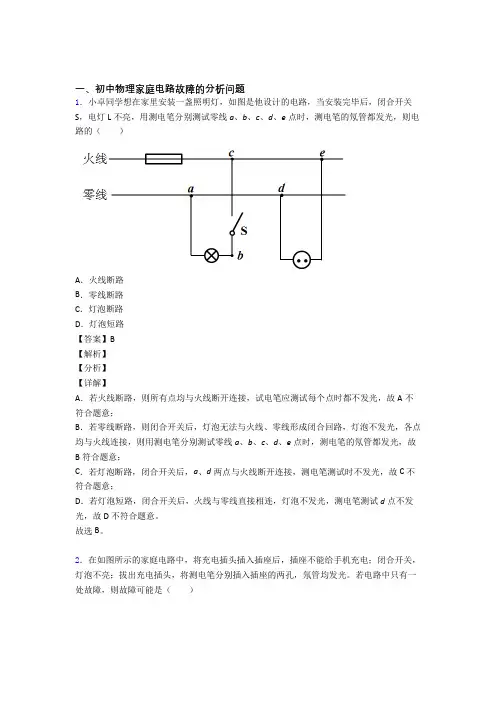

一、初中物理家庭电路故障的分析问题1．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。

故选B。

2．在如图所示的家庭电路中，将充电插头插入插座后，插座不能给手机充电；闭合开关，灯泡不亮；拔出充电插头，将测电笔分别插入插座的两孔，氖管均发光。

若电路中只有一处故障，则故障可能是（）A．零线ab段断路B．火线上的保险丝烧断C．灯泡灯丝烧断D．插座短路【答案】A【解析】【分析】【详解】闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则插座能给手机充电，故不可能是灯丝烧断。

插座的左孔能使氖管发光，说明插孔的左孔、灯泡、开关与火线相连；插座的右孔能使氖管发光，说明火线是完好的。

若插座短路，火线和零线就已经相互接触形成短路，火线上保险丝会熔断，氖管不会发光，综合分析零线ab段断路，故A符合题意，BCD不符合题意。

故选A。

3．如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（）A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接B．站在地上的人接触a点或b点都会触电C．导线A与大地间的电压为0VD．用测电笔正确接触b点，测电笔的氖管会发光【答案】A【解析】【分析】【详解】A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接，当用电器漏电时，避免触电事故，故A正确；B．站在地上的人接触a点，人直接接触火线，人站在大地和火线之间，会发生触电事故；接触b点，是人接触零线不会触电，故B错误；C．火线与零线之间的电压为220V，火线与大地间的电压为也为220V，故C错误；D．b点所在的位置为零线，用测电笔正确接触b点，测电笔的氖管不会发光，故D错误。

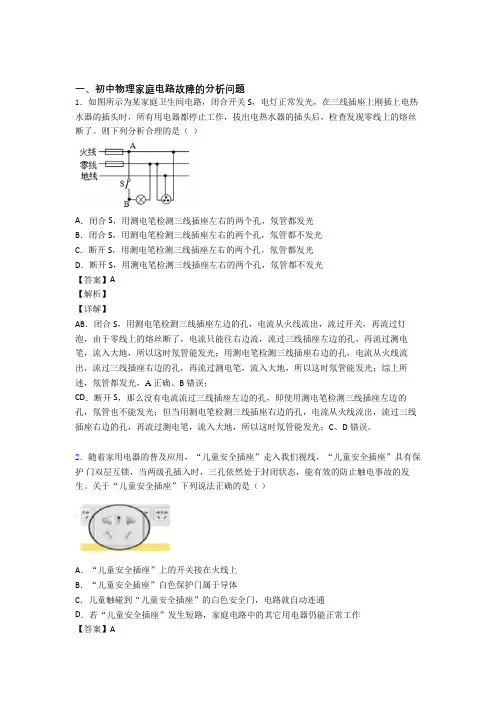

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

2．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。

关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。

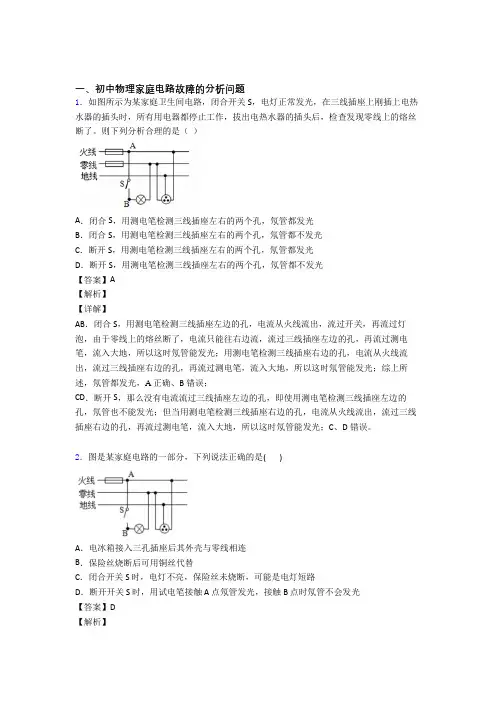

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

2．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。

3．如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（）A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接B．站在地上的人接触a点或b点都会触电C．导线A与大地间的电压为0VD．用测电笔正确接触b点，测电笔的氖管会发光【答案】A【解析】【分析】【详解】A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接，当用电器漏电时，避免触电事故，故A正确；B．站在地上的人接触a点，人直接接触火线，人站在大地和火线之间，会发生触电事故；接触b点，是人接触零线不会触电，故B错误；C．火线与零线之间的电压为220V，火线与大地间的电压为也为220V，故C错误；D．b点所在的位置为零线，用测电笔正确接触b点，测电笔的氖管不会发光，故D错误。

一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。

3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。

某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。

那么可以判定故障是（）A．火线和零线短路B．电线AC段某处断路C．电线BD段某处断路D．电灯L短路【答案】C【解析】【分析】【详解】AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。

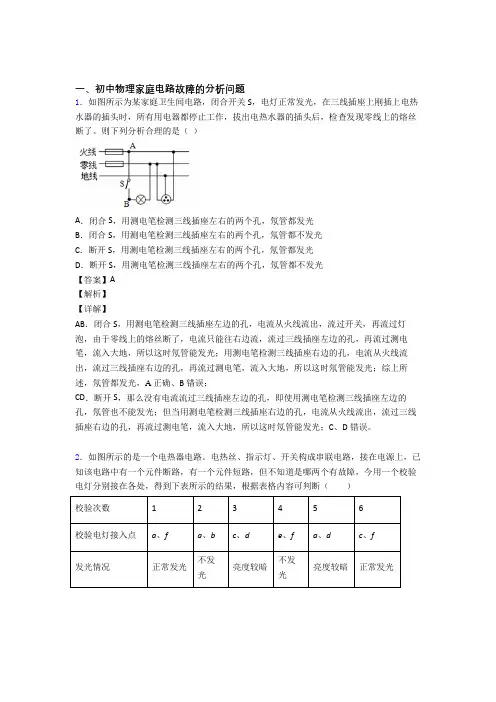

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

2．如图所示的是一个电热器电路。

电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。

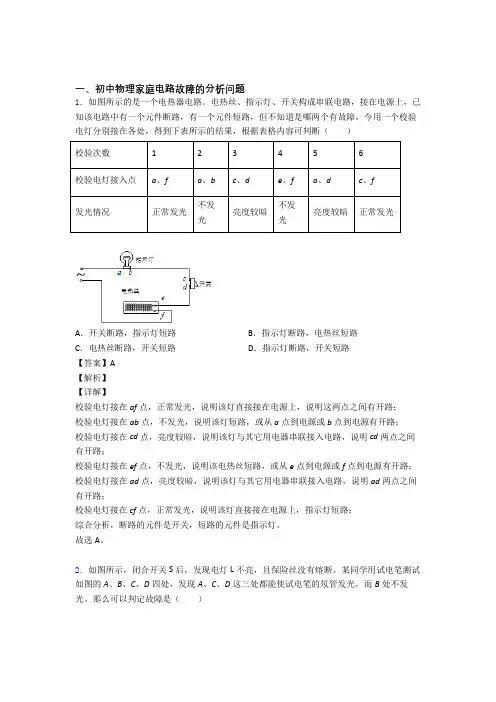

一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。

电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。

故选A。

2．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。

关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
