PLC顺序控制的程序设计实例

➢触点利用型
M8000：运行监控用，PLC运行时M8000接通。 M8002：仅在运行开始瞬间接通的初始脉冲特殊辅助继电器。 M8011～M8014分别是10ms，100ms，1s和1min时钟脉冲。
(3)特殊辅助继电器M8000～M8255（256点）
➢线圈驱动型
由用户程序驱动其线圈，使PLC执行特定的操作，用户并不使用它们的触点。例如：
M8030：其线圈“通电”后，“电池电压降低”发光二极管熄灭。 M8033：PLC停止时，所有输出继电器的状态保持不变。 M8034：其线圈“通电”后，禁止1 2
3
4
1
PLC中的定时器相当于继电控制系统的时间继电器，它在程序中的基本功能是延时控 制，但利用定时器可以组成丰富多彩的时时序序逻逻辑电电路路。
3~
3台电动机顺序起动控制 程序设计
（一）分配I/O地址
三个接触 器线圈
起动 停止
热继电器 为什么将三个 热继电器的触 点串联在一起
（二）程序设计
控制第二 台电机
控制第三 台电机
第一台电机 定时5S
第二台电机 定时10S
第三台电机
辅助继电器
知识目标
1 2
1
PLC 内有很多辅助继电器，它们都不能接收外部的输入信号，也不能直接驱动外部负载，在 PLC 内部只 起传递信号的作用，不与 PLC 外部发生联系，是一种内部的状态标志，作用相当于继电器控制系统中的
(2)掉电保持辅助继电器M500～M1023（524点）
某些控制系统要求记忆电源中断瞬时的状态，重新通电后再现其状态，掉电保持辅助继电器可以用于这种场合。
(3)特殊辅助继电器M8000～M8255（256点）
特殊辅助继电器共256点，它们用来表示PLC的某些状态，提供时钟脉冲和标志(如进位、借位标志)， 设定PLC的运行方式，或者用于步步进顺控控、禁禁止中断断、设定计数数器器是加计数还是减计数等。特殊辅 助继电器分为两类：

二、PLC 接线 三、定义符号地址
四、梯形图程序
如下所示是三层楼电梯示意图。电梯的上升、下降由一台电动机控制；正 转时电梯上升、反转时电梯下降。各层设一个呼叫开关（SB1、SB2、SB3）、 一个呼叫指示灯（H1、H2、H3）、一个到位行程开关（ST1、ST2、ST3）。
控制要求：
（1）各层的呼叫开关为按钮式开关，SB1、SB2 及 SB3 均为瞬间接通有效 （即瞬间接通的即放开仍有效）。
1.此售货机可投入 1 元、5 元或 10 元硬币。 2.当投入的硬币总值超过 12 元时，汽水按钮指示灯亮；当投入的硬
币总值超过 15 元时，汽水及咖啡按钮指示灯都亮。 3.当汽水按钮灯亮时，按汽水按钮，则汽水排出 7s 后自动停止，这
段时间内，汽水指示灯闪动。 4.当咖啡按钮灯亮时，按咖啡按钮，则咖啡排出 7s 后自动停止，这
12
2
3、1
升 上升到 3 层停
13
3
2、1
降
先降到 2 层暂停 2S 后，再降到 1 层停
14
任意 任意
任意
楼层间运行时间必须小于 10S，否 则停
多种液体自动混合装置的 PLC 控制 如图所示为三种液体混合装置，SQ1、SQ2、SQ3 和 SQ4 为液面传感器， 液面淹没时接通，液体 A、B、C 与混合液阀由电磁阀 YV1、YV2、YV3、 YV4 控制，M 为搅匀电动机，其控制要求如下：
1.初始状态 装置投入运行时,液体 A、B、C 阀门关闭，混合液阀门打开 20s 将容 器放空后关闭。
2.起动操作 按下启动按钮 SB1,装置开始按下列给定规律运转: ①液体 A 阀门打开，液体 A 流入容器。当液面达到 SQ3 时，SQ3 按通， 关闭液体 A 阀门，打开液体 B 阀门。 ②当液面达到 SQ2 时，关闭液体 B 阀门，打开液体 C 阀门。 ③当液面达到 SQ1 时，关闭液体 C 阀门，搅匀电动机开始搅拌。 ④搅匀电动机工作 1min 后停止搅动，混合液体阀门打开，开始放出 混合液体。 ⑤当液面下降到 SQ4 时，SQ4 由接通变断开，再过 20s 后，容器放空， 混合液阀门关闭，开始下一周期。

六、讨论
（2）顺序功能图绘制
四、顺控设计法中梯形图的编程方式
梯形图的编程方式是指根据功能表图设计出梯形图的方法。 ➢ 使用通用指令的编程方式 ➢ 以转换为中心的编程方式 ➢ 使用STL指令的编程方式 为了便于分析，我们假设刚开始执行用户程序时，系统
已处于初始步（用初始化脉冲M8002将初始步置位），代表 其余各步的编程元件均为OFF，为转换的实现做好了准备。
变化，系统就从原来的状态步转入新的状态步。
二、顺序控制设计法基本步骤
2、状态转移条件的确定
转移条件的定义 转移条件是使系统从当前状态步进入下一状态步的条件。
常见的转移条件 ➢ 外部输入信号（按钮、行程开关、定时器和计数器 的触点动作等）； ➢ 外部输入信号的逻辑组合。
二、顺序控制设计法基本步骤
一、基本概念
4、顺序功能图的组成要素 （1）三要素 状态步、与状态有关的状态转移和动作。
（2）状态步转移的必备条件 前级状态步必须是活动的 对应的转移条件满足
二、顺序控制设计法基本步骤
1、状态步的划分 状态步的定义 根据被控对象的工作过程及控制要求，将系统的工作 过程划分成的若干个阶段。
划分的方法和依据 根据PLC的输出量的状态划分，只要输出量状态发生
线之下，只允许有一个转换符号。
三、顺序功能图的组成
4、顺序功能图的基本结构
子步
➢ 某一步可以包含一系列子步和 转换，通常这些序列表示整个 系统的一个完整的子功能。
➢ 使系统的设计者在总体设计时 容易抓住系统的主要矛盾，用 更加简洁的方式表示系统的整 体功能和概貌。
三、顺序功能图的组成
5、注意事项
时一定要使用RET指令。 ➢ STL触点断开时，CPU不执行它驱动的电路块。 ➢ CPU只执行活动步对应的电路块，因此允许双线圈输出。 ➢ STL触点驱动的电路块中不能使用MC和MCR指令。 ➢ 使状态器置位的指令如果不在STL触点驱动的电路块内，执

电气控制技术课程设计两台电机顺序起动与停止控制专业班级：姓名：学号：完成时间：目录摘要 (3)第一章绪论 (4)第二章课程设计的原理及选用器材的介绍 (5)2.1电动机的顺序启动/停止控制电路 (5)2.2电动机的选型 (6)2.3两台电动机顺序控制PLC方案的选择 (7)2.4熔断器的原理 (8)2.5继电器 (8)2.6常开常闭开关器的选择 (10)第三章工作原理 (12)3.1两台电动机的顺序启动/停止控制电路如下： (12)3.2工作过程： (12)3.3PLC控制两台电动机的顺序启动/停止 (13)课程设计的体会 (17)参考文献 (18)摘要本文介绍了基于电力拖动的2台电动机的顺序启动停止的设计方案。

我们运用其原理的思路是：用两套异步电机M1和M2，顺序启动、停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法，常用于主、辅设备之间的控制，我们使用了时间继电器，当按下SB1时，电动机M1会立即启动，而M2会延迟几秒启动。

当按下SB2时。

电动机M1会停止，而M2会延迟几秒钟停止。

同时我们还采用PLC进行控制。

本设计两台电动机的顺序启动/停止可以运用到生活的各个方面这也充分体现了PLC在当今社会对生活的重要之处。

本设计在顺序控制的基础上采用PLC对电动机的控制通过合理的选择和设计提高了电动机的控制水平使电动机达到了较为理想的控制效果。

根据顺序功能图的设计法联系到现实做出了本设计两台电动机顺序启动/停止控制的PLC系统设计。

关键词：继电器、PLC控制第一章绪论与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。

按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。

笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。

绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。

调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。

测试和调试
完成编程后，需要对程序进行测试和调试，以确 保其正常工作并满足要求。
03
顺序功能图的实例分析
实例一：简单的顺序控制流程
总结词 通过一个简单的实例，介绍顺序 功能图的基本概念和绘制方法。
详细描述 通过这个实例，可以学习到如何 将实际设备的动作流程转化为顺 序功能图，并理解顺序功能图在 控制流程中的作用。
系统仿真和调试
通过顺序功能图，可以对控制系统进行仿真 和调试，检查系统是否按照预期的逻辑关系 运行。
顺序功能图的组成
步
表示控制系统中一个相对静止的状态或动作， 是顺序功能图的基本元素。
转换条件
表示从一个步到另一个步的切换条件，是控 制系统中动作切换的关键因素。
动作
表示在某个步中需要执行的具体操作或行为。
详细描述 介绍一个简单的机械臂动作控制 流程，通过顺序功能图展示机械 臂的启动、执行和停止等动作的 逻辑关系。
总结词 顺序功能图在简单控制流程中能 够清晰地表达设备的动作顺序和 逻辑关系。
实例二：复杂的顺序控制流程
总结词
通过一个复杂的实例，展示如何运用顺序功能图处理复杂的控制逻辑。
详细描述
介绍一个自动化生产线控制流程，包括物料检测、分拣、包装等环节， 通过顺序功能图展示各个环节的相互关系和执行顺序。
路径
表示控制系统中动作的执行顺序和逻辑关系， 由一系列的步和转换条件组成。
02
plc编程中的顺序功能图
plc编程的基本概念
PLC（可编程逻辑控制器）
一种专为工业环境设计的数字电子设备，用于控制各种类型的机器 和过程。
编程语言
PLC使用类似于计算机编程语言的编程语言，如Ladder Logic、 Structured Text等，进行逻辑控制编程。

图4-6 小车自动往返的梯形图
4.1 经验设计法
此梯形图存在的问题: 在两端点处不能可靠停车
I0.0 I0.3 Q0.0 I0.1 I0.4 Q0.1 I0.0 I0.3 I0.2 Q0.0 Q0.1 I0.1 I0.4 I0.2 Q0.1 Q0.0
图4-6 小车自动往返的梯形图
4.1 经验设计法
SB3
KM2
SB2
KM1
M 3~
KM1
KM2
4.1 经验设计法
将继电器电路转换为梯形图 • 确定PLC的输入信号和输出信号。 • 画PLC的外部接线图 • 启动/停止一般使用常开按钮 • 互锁使用常闭开关
图4-3 PLC的外部接线图
4.1 经验设计法
将继电器电路转换为梯形图 • 控制线路图 >> 梯形图 • 注意互锁环节
QS L1 L2 L3 SB1 KM1 按下SB1, KM2线圈失电， KM2辅助常开触 点断开,解除自锁 KM2常开触点断 开，电机停转 U V W FR KM2 SB2 KM1 SB3 KM2 FU1 FU2 FR
SB3
KM2
SB2
KM1
M 3~
KM1
KM2
4.1 经验设计法
QS L1 L2 L3 SB1 KM1 松开SB1 KM2 SB2 FR U V W KM1 SB3 KM2 FU1 FU2 FR
KM1 Q0.0
I0.3 SQ1
I0.4 SQ2
4.1 经验设计法
KM2 Q0.1 KM1 Q0.0
I0.3 SQ1
I0.4 SQ2 I0.0 I0.1 I0.4 I0.2 Q0.1 Q0.0
I0.3
Q0.0 I0.1 I0.4 Q0.1 I0.0 I0.3 I0.2 Q0.0 Q0.1

4、分支、汇合的组合流程 有些状态转移图是若干个或若干类分支、汇合流程的组合。有的分支、汇合的组合流程不能直接编程,需要转换后才能进行编程,如图,应将左图转换为可直接编程的右图形式。如图所示。
5、虚设状态 有一些分支、汇合组合的状态转图如图所示,它们连续地直接从汇合线转移到下一个分支线,而没有中间状态。这样的流程组合既不能直接编程,又不能采用上述办法先转换后编程。这时需在汇合线到分支线之间插入一个状态,以使状态转移图与前边所提到的标准图形结构相同。如图所示。
操作步骤
（1）连接3台电动机顺序启动控制电路。 （2）将编好的步进指令程序写入PLC。 （3）使PLC处于运行状态，并进入程序监控状态。 （4）PLC上输入继电器X0指示灯应点亮，表示热继电器和停止按钮连接正常。 （5）按下启动按钮SB2，第1台电动机启动；运行5s后，第2台电动机启动；M2运行15s后，第3台电动机启动。 （6）按下停止按钮SB1，3台电动机全部停机。
6、分支数的限定 FX2N系列 PLC中一条并行分支或选择性分支的电路数限定为8条以下;有多条并行分支与选择性分支时,每个初始状态的电路总数应小于等于16条,如图所示。
例：实现运料小车控制
任务引入
在多分支结构中，根据不同的转移条件来选择其中的某一个分支，就是选择流程模式。运料小车在左边装料处（X2限位）从a、b两种原料中选择一种装入，然后右行，自动将原料对应卸在A（X3限位）、B（X4限位）处，然后返回装料处，卸料时间20s。用开关X0的状态选择在何处卸料，当X0=1时，选择卸在A处；当X0=0时，选择卸在B处。
相关知识
将固定电压和频率的交流电变换为可变电压和频率的交流电的装置称为“变频器”。变频器首先将交流电变换为直流电，然后再将直流电变换为电压和频率可变的三相交流电去驱动三相异步电动机，由于异步电动机的转速与电源频率成正比，所以电动机可以平滑调速。 在变频器上通常都有主电路接线端和控制电路接线端。控制电路的功能可分为正反转方向控制以及低速、中速、高速控制等。例如，三菱FR-E540通用变频器的低速、中速、高速频率出厂设定值分别为10 Hz、30 Hz、50Hz。

PLC编程实例之六台电动机顺序启动，逆序停止用按钮控制6台电动机的启动停止。

当按下启动按钮SB1时，启动信号灯（Y0) 亮，而后每隔5s顺序启动一台电动机，直到6台电动机全部启动，启动信号灯灭.当按下停止信号SB2时，停止信号灯（Y7)亮之后，每隔3s逆序停止一台电动机，直到6台电动机全部停止后，停止信号灯灭.如果在启动过程中按下停止按钮，则每隔3s逆序依次停止已经启动的电动机，按急停按钮SB3，则全部电动机立即停止。

控制方案设计1.输入/输出元件及控制功能如表20-1所示，介绍了实例20中用到的输入/输出元件及控制功能。

2.电路设计6台电动机顺序启动，逆序停止PLC接线图和梯形图如图20-1所示。

3. 控制原理启动时按下启动按钮X0，则Y0得电自锁，启动报警信号灯亮。

同时定时器T0得电延时，延时5s ，T0常开接点闭合一个扫描周期，执行一次左移，将Y0的1左移到Y1，Y1＝1，第一台电动机启动。

T0常闭接点断开一个扫描周期，T0重新开始延时，T0每隔5s 发一个脉冲执行一次左移，使Y1~Y6依次得电，即每隔5s 启动一台电动机，当Y6＝1，最后一台电动机启动后，Y6常闭接点断开Y0和T0线圈，启动报警信号灯HL1灭，启动过程结束。

按下停止按钮X1，Y7得电自锁，停止报警信号灯亮。

定时器T1得电延时，X1上升沿接点执行一次右移，将Y0的0左移到Y6，Y6＝0，第六台电动机立即停止。

T1每隔3s 发一个脉冲执行一次右移，使Y6~Y1依次失电，即每隔3s 停止一台电动机。

当Y1＝1，最后一台电动机停止后，Y1常闭接点断开Y7和T1线圈，停止报警信号灯HL2灭，停止过程结束。

如果在启动过程中按下停止按钮XI,则XI 常闭接点断开Y0线圈，Y0=O,接通停止信号，同时进行一次右移，逆序停止一台电动机，TI 每隔3s 发一个脉冲执行一次右移，逆序依次停止己经启动的电动机。

按下急停按钮X2, Y0〜Y6全部复位，所有电动机全部立即停止。

菱形结构编码方案的优点是： ⑴ 一个状态变量在一个控制过程中只ON一次，OFF一次，使编程简化， 也满足即时输出指令对于给定的输出继电器在程序中只出现一次的要求。 ⑵ 便于按逻辑段编程且规律性很强。 ⑶ 最后一个状态，所有的状态变量都取0值，这满足了一般控制电路停 机断电的要求。
27
m 的最小整数。 2
3

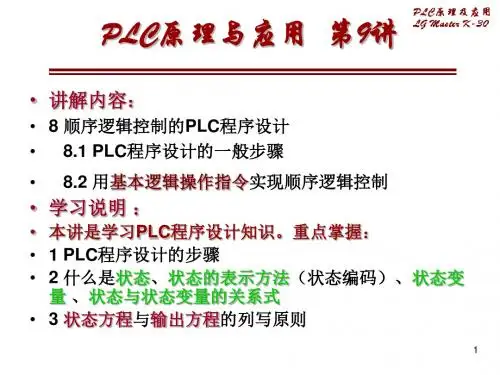

8.2 用基本逻辑操作指令实现顺序逻辑控制
•
•
PLC程序设计常用的方法
主要有经验设计法、继电器控制电路转换为梯形图法、 顺序控制设计法等。
逻辑设计法、
•
1.经验设计法：经验设计法即在一些典型的控制电路程序的基础上，根据被 控制对象的具体要求，进行选择组合，并多次反复调试和修改梯形图，有时 需增加一些辅助触点和中间编程环节，才能达到控制要求。这种方法没有规
25
8.2.3 状态和状态变量的确定
• 主要讨论状态和状态变量的确定 和状态方程、输出方程的列写
• 1．什么是“状态”
• 在一个时间段上系统维持不变的行为，就称为“状态”，也 可以称一个行为维持不变的时间段为一个“状态”。
• 2．状态的表示方法（状态编码）
• 我们设计开关电路和PLC程序，一般应根据控制要求，首先 确定状态数m，然后确定状态变量数n。
使用以转换为中心控制步
12
例:
13
14
案 例功能图顺序控制设计法
液压进给装置运动控制
液压油缸
Y1 Y0
X0
OFF
X1
OFF
X2
NO X3
液压进给装置运动示意图
15
左行示意
输出点y0有效，活塞杆向 运行
左
液压油缸
Y0 X0 OFF X1 ON X2 OFF X3 单序列结构液压进给装置运动示意图

江苏农林职业技术学院PLC实习报告一：设计目的1.掌握顺序控制指令的使用及编程。

2.掌握电动机顺序启停控制系统的接线、调试、操作。

二、实训器材1.可编程控制器1台（s7-200型）；2.实训控制台1个；3.电工常用工具1套；4.计算机1台(已安装编程软件)；5.连接导线若干。

三、实训内容1.控制要求①启动时：M1启动3秒后，M2启动;M2启动5秒后，M3启动。

②关闭时：M3先停止，5秒后M2停止运转;M2停止3秒后M1停止。

③当遇到故障时必须有急停按钮。

④电路中必须有过载保护。

电动机主电路图2．I／O分配根据系统控制要求，确定PLC的I/O（输入输出口）。

I0.0 启动按钮； I0.1 停止按钮； I0.2 急停；I0.3 FR13．系统接线根据系统控制要求和I/O点分配，画出电动机的系统接线图。

4.程序设计根据控制要求，设计状态转移图和梯形图程序。

5.系统调试（1）输入程序通过计算机梯形图正确输入PLC中。

（2）静态调试按PLC的I/O接线图正确连接好输入设备，进行PLC的模拟静态调试，观察PLC的输出指示灯是否按要求指示，否则，检查并修改程序，直至指示正确。

（3）动态调试按PLC的I/O接线图正确连接好输出设备，进行系统的空载调试，观察能否按控制要求实现电动机顺序启动、逆序停止。

否则，检查电路或修改程序，直至符合控制要求。

四、实训总结1、运行并调试程序，观察运行结果是否符合要求，并画出其对应的梯形图。

2、体会状态编程的原则、方法和技巧。

总结：在本次设计的过程中，我发现很多的问题，有关于可编程控制器方面的，也有关于人与人之间相互帮助方面的。

虽然以前还做过这样的设计但这次设计真的让我长进了很多，可编程控制器课程设计重点就在于梯形图的设计，需要有很巧妙的设计方法，虽然以前也设计过类似的梯形图，但我觉的设计出一个好的梯形图并不是一件简单的事；有好多的东西，只有我们去试着做了，才能真正的掌握，只学习理论有些东西是很难理解的，更谈不上掌握。

段时间内，咖啡指示灯闪动。 5.若投入硬币总值超过按钮所需的钱数(汽水 12 元，咖啡 15 元)时,
找钱指示灯亮,表示找钱动作,并退出多余的钱。 参考答案:
１
２
３
４
５
设计程序,使两个气缸顺序动作,其顺序为:A1B1B0A0。 （一）气控回路
(二)位移-步骤图 1 2 3 4 5=1
1 A 0 1 B 0 （三）I 型障碍信号分析
（四）PLC 接线
（五）定义符号地址 （六）梯形图程序
自动售货机的 PLC 控制 如下图所示的自动售货机示意图，其工作要求如下：
12
2
3、1
升 上升到 3 层停
13
3
2、1
降
先降到 2 层暂停 2S 后，再降到 1 层停
14
任意 任意
任意
楼层间运行时间必须小于 10S，否 则停
多种液体自动混合装置的 PLC 控制 如图所示为三种液体混合装置，SQ1、SQ2、SQ3 和 SQ4 为液面传感器， 液面淹没时接通，液体 A、B、C 与混合液阀由电磁阀 YV1、YV2、YV3、 YV4 控制，M 为搅匀电动机，其控制要求如下：
3.停止操作 按下停止按钮 SB2 后，要将当前的混合操作处理完毕后，才停止操 作（停在初始状态）
参考程序：
霓虹灯广告屏控制器的设计 用 PLC 对霓虹灯广告屏实现控制，其具体要求如下：
该广告屏中间 8 个灯管亮灭的时序为第 1 根亮→第 2 根亮→第 3 根 亮→…→第 8 根亮，时间间隔为 1s，全亮后，显示 10s，再反过来从 8→7→…→1 顺序熄灭。全灭后，停亮 2s，再从第 8 根灯管开始亮 起，顺序点亮 7→6→…→1，时间间隔为 1s，显示 20s，再从→2→…→8 顺序熄灭。全熄灭后，停亮 2s，再从头开始运行，周而复始。 参巧梯形图程序：

分类一、照明灯、信号灯控制实例１、用四个开关控制四个灯用四个开关，每个开关分别控制一个灯，当只有一个开关动作时对应的灯亮，当两个及以上开关动作时,灯不亮。

实例２、用四个按钮分别控制四个灯　用四个按钮分别控制四个灯，当其中任意一个按钮按下时对应的灯亮,多个按钮按下时灯不亮。

分类二、圆盘、小车控制实例3、按钮控制圆盘转一圈一个圆盘如图9－1所示，在原始位置时，限位开关受压，处于动作状态,按一下按钮,电动机带动圆盘转一圈到原始位置停顿.实例四、五站点呼叫小车　一辆小车在一条线路上运行，如图１4-1所示。

线路上有1#~5#共5个站点,每个站点各设一个行程开关和一个呼叫按钮.要求无论小车在哪个站点，当某一个站点接下按钮后，小车将自动行进到呼叫点。

试用PLＣ对小车进展控制.实例4、小车五位自动循环往返运行初始在Ａ点，按下启动按钮,小车依次前进到Ｂ、Ｃ、D、Ｅ点,并分别停顿２0Ｓ返回到A点停顿。

分类三电动机顺序控制实例5、三台电动机顺序定时启动，同时停顿　用按钮控制三台电动机，按下按钮启动,启动第一台电动机，之后每隔５S启动一台电动机，全部启动后,按停顿按钮，三台电动机同时停顿。

实例6、三台电动机顺序启动，顺序停顿用一个按钮控制三台电动机，每按一次按钮启动一台电动机,全部启动后,每按一次按钮停顿一台电动机，要求先启动的电动机先停.实例7、三台电动机顺序启动，逆序停顿控制要求:按启动按钮，启动第一台电动机之后，每隔5Ｓ再启动一台；按停顿按钮时，先停下第三台电动机，之后每隔５S逆序停下第二台和第一台电动机。

实例８、两台电动机同时启动，第二台延时停顿　控制两台三相异步电动机,启动时按下启动按钮,两台电动机同时启动，按下停顿按钮，第一台电动机停顿,第二台电动机10S后自动停顿。

第二台电动机电动机可以点动控制.两台电动机均设短路保护和过载保护。

试设计两台电动机的主电路、PＬC接线图和梯形图．实例9、组合钻床某组合钻床如图２４—1所示,用于在圆形工件上钻6个均匀分布的孔。

三菱PLC顺序启动、顺序停止控制程序编程
实例
下面介绍的是一个传送带挨次启动与停止的梯形图说明：该程序使用定时器（T）来做为延时启动与停止的掌握元件。

程序如下：元件介绍：X0为急停按钮X1、X2、X3为三个电机的热继电器X4为启动按钮X5为停止按钮Y1、Y2、Y3为电动机接触器程序说明：1、当急停及热继电器处于接通状态，M0帮助继电器得电。

2、按下启动按钮X4信号接通，Y1继电器得电。

同时T1、T2接通。

3、当T1的延时时间到后，Y2继电器得电。

4、当T2的延时时间到后，Y3继电器得电。

至此三台电动机挨次启动完成。

5、当按下停止按钮X5信号接通，M1帮助继电器得电掌握Y3继电器断开，同时接通T3、T4定时器。

6、当T3的延时时间到后，Y2继电器断开。

7、当T4的延时时间到后，Y1继电器断开。

至此三台电动机挨次停止完成。

8、当按下急停按钮或热继电器断开，三台电机同时断电。

注：程序中有处不合理之处，请各位看官留意，并试找出不合理之处。

1。

T38
S0.3
( SCRT )
( SCRE ) S0.3 SCR
SM0.0 I0.1
Q0.2
(
)
S0.4 ( SCRT )
( SCRE ) S0.4 SCR
SM0.0 80
T39 IN TON
PT 100ms
T39
S0.5
( SCRT )
( SCRE ) S0.5 SCR
SM0.0
Q0.1 ( R)
S0.2
Q0.1 ( S)
1 T38
IN TON T38
150 PT 100ms
S0.3
Q0.2
(
)
I0.1 S0.4
T39 IN TON
80 PT 100ms
T39
S0.5 T40
Q0.1 ( R)
1 T40
IN TON
60 PT 100ms
程序
1.进入初始步 2.各步程序
步开始 控制对象 步转移 步结束
用PLC实现三台电动机顺序启停控制
1.任务描述
按下启动按钮，第一台电动机M1启动，10秒后，第二台电动机M2启动，再 过15秒，第三台电动机M3启动，按下停止按钮，第三台电动机M3停止，8秒 后，第二台电动机M2停止，再过6秒，第一台电动机M1停止。
2. 任务分析
按下启动按钮，第一台电动机M1启动，10秒后，第二台电动机M2启动，再 过15秒，第三台电动机M3启动，按下停止按钮，第三台电动机M3停止，8秒 后，第二台电动机M2停止，再过6秒，第一台电动机M1停止。
T39
S0.5 T40
Q0.1 ( R)
1 T40
IN TON
60 PT 100ms

六个典型PLC程序实例详解（附图），自控项目轻松入门！（1）十字路口的交通指挥信号灯布置一、控制要求（1）信号灯系统由一个启动开关控制，当启动开关接通时，该信号灯系统开始工作，当启动开关关断时，所有信号灯都熄灭。

（2）南北绿灯和东西绿灯不能同时亮。

如果同时亮应关闭信号灯系统，并立刻报警。

（3）南北红灯亮维持25s。

在南北红灯亮的同时东西绿灯也亮，并维持 20s。

到 20s 时，东西绿灯闪亮，闪亮 3s 后熄灭，此时，东西黄灯亮，并维持 2s。

到 2s 时，东西黄灯熄灭，东西红灯亮。

同时，南北红灯熄灭，南北绿灯亮。

（4）东西红灯亮维持30s。

南北绿灯亮维持25s，然后闪亮3s 后熄灭。

同时南北黄灯亮，维持 2s 后熄灭，这时南北红灯亮，东西绿灯亮。

（5）以上南北、东西信号灯周而复始地交替工作状态，指挥着十字路口的交通，其时序如下所示。

二、PLC 接线三、定义符号地址四、梯形图程序（2）电梯控制电梯的上升、下降由一台电动机控制；正转时电梯上升、反转时电梯下降。

各层设一个呼叫开关（SB1、SB2、SB3）、一个呼叫指示灯（H1、H2、H3）、一个到位行程开关（ST1、ST2、ST3）。

一、控制要求：1、各层的呼叫开关为按钮式开关，SB1、SB2 及 SB3 均为瞬间接通有效（即瞬间接通的即放开仍有效）。

2、电梯箱体上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向呼叫均无效，简称为不可逆响应。

具体动作要求，如下表。

3、各楼层间有效运行时间应小于10S，否则认为有故障、自动令电动机停转。

如图所示为三种液体混合装置，SQ1、SQ2、SQ3 和 SQ4 为液面传感器，液面淹没时接通，液体 A、B、C 与混合液阀由电磁阀 YV1、YV2、YV3、 YV4 控制，M 为搅匀电动机，其控制要求如下：1.初始状态装置投入运行时,液体A、B、C 阀门关闭，混合液阀门打开20s 将容器放空后关闭。

2.起动操作按下启动按钮 SB1,装置开始按下列给定规律运转：①液体 A 阀门打开，液体 A 流入容器。

顺控继电器指令：
顺控继电器也称为状态器，顺控继电器指令用于步进顺 控程序的编制。 顺序控制用3条指令描述程序的顺序控制步进状态。
段开始指令（装载SCR指令）
段转移指令（SCR传输指令）
段结束指令（状态程序段的结束指令）
25
顺序功能图：
SM0.1 S0.0 I0.0 S0.1 I0.1 S0.2 I0.2 S0.3 t37 S0.4 I0.3 SQ3 SQ2 SQ1 SB 初始状态 第一次前进
2.顺序功能图的主要概念
顺控编程的基本思想是将系统的一个控制过程分 为若干个顺序相连的阶段。 这些阶段称为步，也称为状态，并用编程元件来
代表它。步的划分主要根据输出量的状态变化。
在一步内，一般来说，输出量的状态不变，相邻 两步的输出量状态则是不同的。步的这种划分方法使代 表各步的编程元件与各输出量间有着极明确的逻辑关系。
4
（2）有向连线：顺序功能图中连接代表步的方框的连线，表示 状态转移的方向。当状态从上到下或从左至右进行转移时,有向
线段的箭头不画。
（3）转换：转换用有向连线上与有向连线垂直的短划线来表示， 转换将相邻的两个步框分开，步的活动状态的变动是由转换的
实现来完成的，并与控制过程的发展相对应。
（4）转换条件：当转条换件成立且当前一步为活动步，控制系 统就从当前步转移到下一个相邻的步。
SB（I0.0） 前进（Q1.0） 后退（Q1.1）
电动机M
SQ2(I0.2)
SQ1(I0.1)
SQ3(I0.3)
小车一个工作周期的动作要求如下： (1) 按下启动按钮SB(I0.0)，小车电机正转(Q1.0)，小车第一次前进， 碰到限位开关SQ1(I0.1)后小车电机反转（Q1.1)，小车后退。 (2) 小车后退碰到限位开关SQ2(I0.2)后，小车电机M停转。停5s后，第 二次前进，碰到限位开关SQ3(I0.3)，再次后退。 (3) 第二次后退碰到限位开关SQ2(I0.2)时，小车停止。

自动化综合实训2项目二任务书题目：实现plc控制4台电动机顺序启动.逆序停止学年：13学年学期：第二学期系别：自控系班级：电气21132班组数：第六组指导教师：时间：2013年6月17——2013年6月21日全组名单工作具体分工✓Plc程序设计：孙磊磊✓Cad图表制作：帕提古丽✓资料收集：沈燚✓Plc接线调试：孙祥✓项目总结报告：桑贤伟一周具体工作安排✧星期一：熟悉有关电气设计规范，熟悉课题设计要求和内容，为项目设计作准备。

✧星期二：进行电路图和控制板电气元器件布置图的绘制。

✧星期三：绘制控制流程图. I/O端子接线图. 梯形图设计。

✧星期四：连接线路并调试。

✧星期五：整理资料，写课程设计报告。

目录一项目背景 (4)二设计要求 (4)三实训目的 (5)四总体方案设计 (5)1.控制要求 (5)2.接线原理图 (5)3.电气元件布置图 (6)4.实训设备及元器件明细表 (6)5.I/O地址分布表 (7)6.程序设计流程图 (8)7.程序梯形图 (8)五软硬件联调 (9)六实训小结 (9)七．参考文献 (10)一项目背景带式输送系统是一种摩擦驱动以连续方式运送物料的机械，利用它可以将物料在一定的输送线上，从最初的供料点到最终的卸料点之间形成一种物料的运送流程。

带式输送系统既可以进行碎散物料的输送，也可以进行成件套物品的运送。

所以带式输送系统广泛应用于电力.食品.冶金.化工.煤炭.矿山.港口.建材等现代化行业企业中，已经成为生产的重要环节。

下图为四条皮带运输机工作示意图。

二设计要求（1）根据项目技术要求，设计plc控制系统总体方案；（2）根据方案选择相应电气元器件后列写主要元器件清单；（3）绘制电路图.控制板电气元件布置图.电气安装接线图；（4）在控制板上安装接线；（5）系统控制板测试；（6）通电联调；（7）整理技术资料，编写项目报告，项目验收。

三实训目的1）学会用PLC控制主电路实现电动机正反转，达到综合应用PLC 的目的；2）学会用CAD制图；3）学会用Gx Developer编程软件，通过编写的程序，完成对主电路的控制；4）学会整理并制作课程设计报告。
