数模转换器工作原理数模转换器（ADC）是一种电子设备，它可以将连续的模拟信号转换成离散的数字信号。
这种转换器在现代电子设备中被广泛应用，比如数字音频设备、数字电视、数字相机等等。
在这篇文章中，我们将深入探讨数模转换器的工作原理，了解它是如何将模拟信号转换成数字信号的。
首先，让我们来了解一下模拟信号和数字信号的概念。
模拟信号是连续变化的信号，它可以取任意的数值。
比如我们平时听到的声音、看到的图像等都是模拟信号。
而数字信号是离散的信号，它只能取有限个数值。
在计算机和数字设备中，所有的信号最终都会被转换成数字信号进行处理。
数模转换器的工作原理可以分为三个主要步骤，采样、量化和编码。
首先是采样，即将连续的模拟信号在时间上进行离散化。
这个过程是通过一个时钟信号来控制的，时钟信号会以一定的频率对模拟信号进行采样，将连续的信号转换成离散的信号。
采样的频率通常以赫兹（Hz）为单位，常见的采样频率有44.1kHz、48kHz等等。
接下来是量化，即将采样得到的离散信号转换成数字信号。
量化的过程是通过一个模数转换器（ADC）来完成的。
模数转换器会将采样得到的离散信号转换成一系列的数字代码，这些代码代表了信号的幅度。
量化的精度通常以位数来表示，比如8位、16位、24位等等，位数越多，表示精度越高，能够更准确地表示原始信号的幅度。
最后是编码，即将量化得到的数字代码转换成二进制形式。
这个过程通常是通过一个编码器来完成的，编码器会将数字代码转换成二进制形式，以便于数字设备进行处理和存储。
总的来说，数模转换器的工作原理可以简单概括为将连续的模拟信号经过采样、量化和编码三个步骤转换成离散的数字信号。
这种转换过程是通过时钟信号、模数转换器和编码器来完成的。
数模转换器的性能取决于采样频率、量化精度和编码方式，不同的应用场景需要选择合适的数模转换器来满足其要求。
在实际应用中，数模转换器的性能对于信号的质量和精度有着重要的影响。
因此，在设计数字设备和电子系统时，需要根据具体的应用需求选择合适的数模转换器，以确保信号的准确性和稳定性。

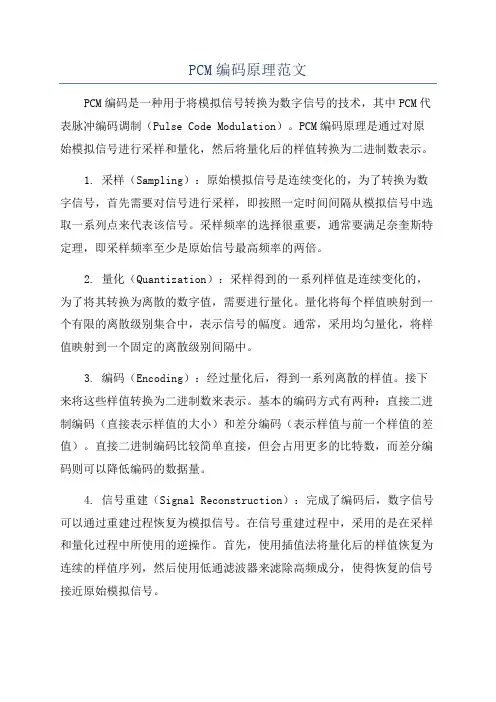

PCM编码原理范文PCM编码是一种用于将模拟信号转换为数字信号的技术，其中PCM代表脉冲编码调制（Pulse Code Modulation）。
PCM编码原理是通过对原始模拟信号进行采样和量化，然后将量化后的样值转换为二进制数表示。
1. 采样（Sampling）：原始模拟信号是连续变化的，为了转换为数字信号，首先需要对信号进行采样，即按照一定时间间隔从模拟信号中选取一系列点来代表该信号。
采样频率的选择很重要，通常要满足奈奎斯特定理，即采样频率至少是原始信号最高频率的两倍。
2. 量化（Quantization）：采样得到的一系列样值是连续变化的，为了将其转换为离散的数字值，需要进行量化。
量化将每个样值映射到一个有限的离散级别集合中，表示信号的幅度。
通常，采用均匀量化，将样值映射到一个固定的离散级别间隔中。
3. 编码（Encoding）：经过量化后，得到一系列离散的样值。
接下来将这些样值转换为二进制数来表示。
基本的编码方式有两种：直接二进制编码（直接表示样值的大小）和差分编码（表示样值与前一个样值的差值）。
直接二进制编码比较简单直接，但会占用更多的比特数，而差分编码则可以降低编码的数据量。
4. 信号重建（Signal Reconstruction）：完成了编码后，数字信号可以通过重建过程恢复为模拟信号。
在信号重建过程中，采用的是在采样和量化过程中所使用的逆操作。
首先，使用插值法将量化后的样值恢复为连续的样值序列，然后使用低通滤波器来滤除高频成分，使得恢复的信号接近原始模拟信号。
1.实现简单：PCM编码过程简单明了，易于实现，需要的硬件和软件资源相对较少。
2.误差控制：采样和量化过程中的误差可以通过选择适当的采样频率和量化级数来控制，从而可以在一定程度上保持较高的信号质量。
3.容错性好：PCM信号具有较好的容错性，即使在传输过程中发生一定的误码，也可以通过纠错码等技术进行恢复。
然而，PCM编码也存在一些局限性：1.数据冗余：由于PCM编码将模拟信号转换为数字信号，可能会导致数据量较大，对存储和传输资源要求较高。
扩频通信的理论基础1.1扩频通信的基本概念通信理论和通信技术的研究，是围绕着通信系统的有效性和可靠性这两个基本问题展开的，所以有效性和可靠性是设计和评价一个通信系统的主要性能指标。
通信系统的有效性，是指通信系统传输信息效率的高低。
这个问题是讨论怎样以最合理、最经济的方法传输最大数量的信息。
在模拟通信系统中，多路复用技术可提高系统的有效性。
显然，信道复用程度越高，系统传输信息的有效性就越好。
在数字通信系统中，由于传输的是数字信号，因此传输的有效性是用传输速率来衡量的。
通信系统的可靠性，是指通信系统可靠地传输信息。
由于信息在传输过程中受到干扰，收到的信息与发出的信息并不完全相同。
可靠性就是用来衡量收到信息与发出信息的符合程度。
因此，可靠性决定于系统抵抗干扰的性能，也就是说，通信系统的可靠性决定于通信系统的抗干扰性能。
在模拟通信系统中，传输的可靠性是用整个系统的输出信噪比来衡量的。
在数字通信系统中，传输的可靠性是用信息传输的差错率来描述的。
扩展频谱通信由于具有很强的抗干扰能力，首先在军用通信系统中得到了应用。
近年来，扩展频谱通信技术的理论和应用发展非常迅速，在民用通信系统中也得到了广泛的应用。
扩频通信是扩展频谱通信的简称。
我们知道，频谱是电信号的频域描述。
承载各种信息（如语音、图象、数据等）的信号一般都是以时域来表示的，即信息信号可表示为一个时间的函数)(t f 。
信号的时域表示式)(t f 可以用傅立叶变换得到其频域表示式)(f F 。
频域和时域的关系由式(1-1)确定：⎰∞∞--=t e t f f F ft j d )()(π2⎰∞∞-=f e f F t f ft j d )()(π2 (1-1) 函数)(t f 的傅立叶变换存在的充分条件是)(t f 满足狄里赫莱(Dirichlet)条件，或在区间(-∞，+∞)内绝对可积，即t t f d )(⎰∞∞-必须为有限值。
扩展频谱通信系统是指待传输信息信号的频谱用某个特定的扩频函数（与待传输的信息信号)(t f 无关）扩展后成为宽频带信号，然后送入信道中传输；在接收端再利用相应的技术或手段将其扩展了的频谱压缩，恢复为原来待传输信息信号的带宽，从而到达传输信息目的的通信系统。

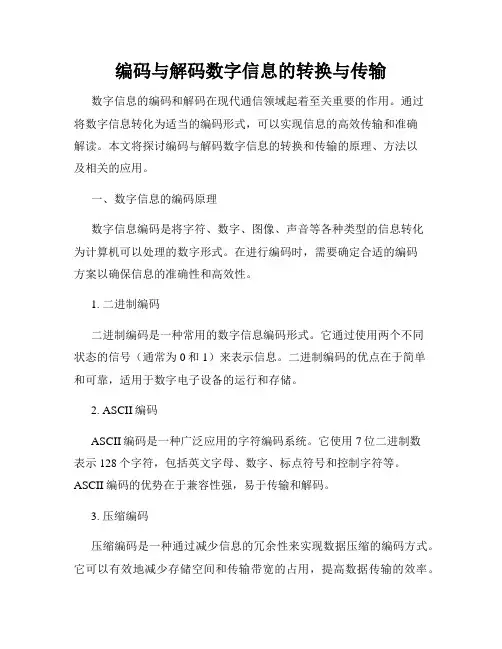

编码与解码数字信息的转换与传输数字信息的编码和解码在现代通信领域起着至关重要的作用。
通过将数字信息转化为适当的编码形式，可以实现信息的高效传输和准确解读。
本文将探讨编码与解码数字信息的转换和传输的原理、方法以及相关的应用。
一、数字信息的编码原理数字信息编码是将字符、数字、图像、声音等各种类型的信息转化为计算机可以处理的数字形式。
在进行编码时，需要确定合适的编码方案以确保信息的准确性和高效性。
1. 二进制编码二进制编码是一种常用的数字信息编码形式。
它通过使用两个不同状态的信号（通常为0和1）来表示信息。
二进制编码的优点在于简单和可靠，适用于数字电子设备的运行和存储。
2. ASCII编码ASCII编码是一种广泛应用的字符编码系统。
它使用7位二进制数表示128个字符，包括英文字母、数字、标点符号和控制字符等。
ASCII编码的优势在于兼容性强，易于传输和解码。
3. 压缩编码压缩编码是一种通过减少信息的冗余性来实现数据压缩的编码方式。
它可以有效地减少存储空间和传输带宽的占用，提高数据传输的效率。
二、数字信息的解码原理数字信息的解码是将编码形式的数字信息转化为人们可以理解的形式。
解码过程需要根据所采用的编码方案进行相应的转换。
1. 反向编码反向编码是将编码后的信息转化为原始信息的过程。
对于二进制编码和ASCII编码，反向编码可以通过查找相应的编码表来实现。
2. 解压缩解压缩是将压缩编码的信息还原为原始信息的过程。
通过采用相应的解压缩算法，可以将经过压缩编码的信息还原为原始数据。
三、数字信息的传输数字信息传输是将编码和解码后的数字信息进行可靠传递的过程。
在数字通信领域，有许多常用的传输方法和技术。
1. 数字信号传输数字信号传输是指将数字信息通过物理介质（如电线、光纤等）传递到接收端的过程。
传输过程中需要考虑信噪比、传输速率以及传输介质的特性等因素。
2. 数字通信协议数字通信协议是规定了数字信息传输过程中的通信规则和约定。
音视频编码与传输的原理与标准音视频编码与传输技术是现代通信和娱乐领域重要的一部分。
随着数字化和网络化的发展，音视频编码与传输已成为人们触手可及的技术，广泛应用于网络直播、音视频通话、流媒体等多个领域。
本文将从原理、标准两个方面详细介绍音视频编码与传输的相关知识。
一、音视频编码原理1.音视频编码定义：音视频编码是将模拟音视频信号转化为数字信号的过程，通过压缩和编码算法将原始信号表示为数字码流。
2.编码步骤：1）采样：模拟信号经过采样转换成数字信号，分为时间采样和量化采样两个步骤。
2）压缩：将采样获得的数字信号进行压缩，去除冗余数据和不可察觉的信号。
3）编码：采用不同的编码算法将数字信号转化为数字码流。
常用的编码算法有PCM、DPCM、ADPCM等。
4）封装：将编码后的数字码流按照规定的格式封装成音视频文件。
3.常见的音视频编码算法：1）音频编码算法：常用的音频编码算法有MP3、AAC、AMR等。
它们通过压缩音频信号，去除不可察觉的信号，实现对音频数据的压缩传输。
2）视频编码算法：常用的视频编码算法有MPEG-2、H.264、H.265等。
它们通过对视频信号进行空间和时间的冗余去除、运动估计等技术，实现对视频数据的高效压缩。
二、音视频传输原理1.音视频传输技术定义：音视频传输技术是指通过网络将音视频信号传输到远端终端的技术。
2.传输协议：1）实时传输协议（RTP）：RTP是一种用于音视频实时传输的协议，通常配合RTCP协议一起使用。
它为音视频数据提供传输和接收的时序和同步机制。
2）流媒体传输控制协议（RTSP）：RTSP是基于客户端-服务器的流媒体控制协议，用于控制和监控实时媒体服务器。
3）即时通信协议（IM）：IM协议常用于音视频通话、视频会议等实时通信场景，如SIP、WebRTC等。
3.网络传输流程：1）信号采集：音视频信号通过硬件设备采集模块获得。
2）编码压缩：采集到的音视频信号经过编码压缩处理。

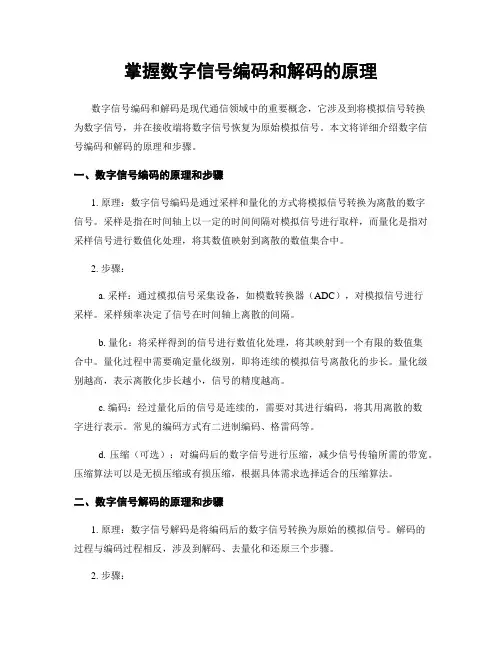

掌握数字信号编码和解码的原理数字信号编码和解码是现代通信领域中的重要概念，它涉及到将模拟信号转换为数字信号，并在接收端将数字信号恢复为原始模拟信号。
本文将详细介绍数字信号编码和解码的原理和步骤。
一、数字信号编码的原理和步骤1. 原理：数字信号编码是通过采样和量化的方式将模拟信号转换为离散的数字信号。
采样是指在时间轴上以一定的时间间隔对模拟信号进行取样，而量化是指对采样信号进行数值化处理，将其数值映射到离散的数值集合中。
2. 步骤：a. 采样：通过模拟信号采集设备，如模数转换器（ADC），对模拟信号进行采样。
采样频率决定了信号在时间轴上离散的间隔。
b. 量化：将采样得到的信号进行数值化处理，将其映射到一个有限的数值集合中。
量化过程中需要确定量化级别，即将连续的模拟信号离散化的步长。
量化级别越高，表示离散化步长越小，信号的精度越高。
c. 编码：经过量化后的信号是连续的，需要对其进行编码，将其用离散的数字进行表示。
常见的编码方式有二进制编码、格雷码等。
d. 压缩（可选）：对编码后的数字信号进行压缩，减少信号传输所需的带宽。
压缩算法可以是无损压缩或有损压缩，根据具体需求选择适合的压缩算法。
二、数字信号解码的原理和步骤1. 原理：数字信号解码是将编码后的数字信号转换为原始的模拟信号。
解码的过程与编码过程相反，涉及到解码、去量化和还原三个步骤。
2. 步骤：a. 解码：对接收到的数字信号进行解码，将其转换为编码前的离散数字信号。
解码过程需要根据编码方式进行相应的解码算法。
b. 去量化：将解码后的离散数字信号还原为连续的数值。
去量化的过程就是根据量化级别将离散的数字信号恢复为对应的量化数值。
c. 还原：通过数值还原和插值等过程，将连续的离散信号还原为原始的模拟信号。
还原过程中可能会使用滤波器等技术，消除数字信号转换过程中引入的噪声和失真。
三、总结数字信号编码和解码的原理和步骤包括采样、量化、编码和压缩等步骤，以及解码、去量化和还原等步骤。
解析通信技术中的数据编码与解码原理数据编码与解码是通信技术中的重要组成部分。
通过对数据进行编码和解码，可以保证数据的可靠传输和正确解析。
在通信系统中，数据编码与解码原理的研究与应用涵盖了广泛的领域，包括数字通信、无线通信、网络通信等。
下面将对通信技术中的数据编码与解码原理进行解析。
数据编码是将信息转换为特定格式的过程，以便在通信媒介中进行传输。
编码的目的是减少数据的传输成本、提高传输效率和可靠性。
在数据编码过程中，通常会采用符号的表示方法，将原始信息转换为数字或模拟信号，然后通过传输媒介进行传输。
常见的数据编码技术包括数字编码和模拟编码两种。
数字编码是将信息转换为数字形式的编码方式，如二进制编码、八进制编码、十进制编码等。
其中，二进制编码是最常见的一种编码方式，通过使用0和1表示信息的不同状态，实现了信息的高效传输。
模拟编码则是将信息转换为模拟信号的编码方式，如调制解调、脉冲编码调制等。
在数据解码过程中，对编码后的信号进行还原，以获取原始的信息。
解码是编码的逆过程，是通过对接收到的信号进行处理，恢复出发送端原始的信息。
解码的目的是将编码后的信号重新转换为可读取的信息。
数据解码的方法与编码的方法密切相关，常见的编码解码方式包括线性解码、非线性解码、循环解码等。
线性解码是一种常见的解码技术，通过线性运算实现对编码信号的解码。
非线性解码是一种基于非线性运算的解码方式，通过加密算法等非线性过程实现对编码数据的解密。
循环解码则是一种在有限时间内对连续数据流进行解码的技术，通过边界探测和匹配算法实现对编码信号的解析。
除了常见的编码解码方式，还有一些特殊的数据编码与解码方法，如纠错编码和压缩编码。
纠错编码是一种通过在编码信号中添加冗余信息来实现错误检测和纠正的编码方式，可以提高数据传输的可靠性。
压缩编码是一种通过对原始数据进行压缩处理，在保证数据质量的前提下减小数据量的编码方式，可以提高数据传输的效率。
数据编码与解码原理在通信技术中的应用非常广泛。

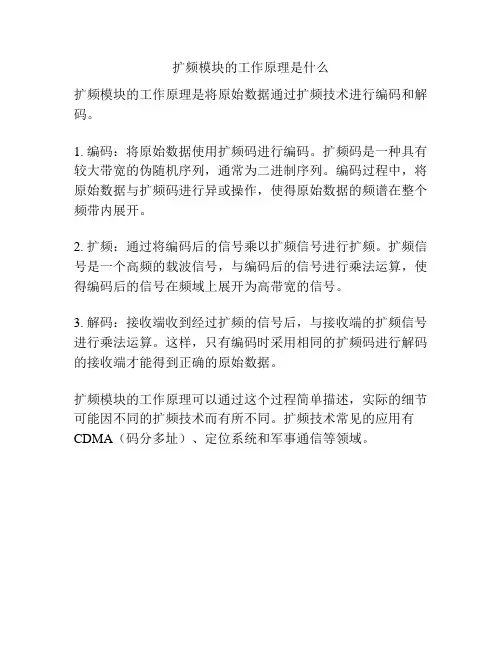

扩频模块的工作原理是什么
扩频模块的工作原理是将原始数据通过扩频技术进行编码和解码。
1. 编码：将原始数据使用扩频码进行编码。
扩频码是一种具有较大带宽的伪随机序列，通常为二进制序列。
编码过程中，将原始数据与扩频码进行异或操作，使得原始数据的频谱在整个频带内展开。
2. 扩频：通过将编码后的信号乘以扩频信号进行扩频。
扩频信号是一个高频的载波信号，与编码后的信号进行乘法运算，使得编码后的信号在频域上展开为高带宽的信号。
3. 解码：接收端收到经过扩频的信号后，与接收端的扩频信号进行乘法运算。
这样，只有编码时采用相同的扩频码进行解码的接收端才能得到正确的原始数据。
扩频模块的工作原理可以通过这个过程简单描述，实际的细节可能因不同的扩频技术而有所不同。
扩频技术常见的应用有CDMA（码分多址）、定位系统和军事通信等领域。
扩频通信的工作原理扩频通信是一种用于提高通信系统抗干扰能力和增加数据传输速率的调制技术。
其工作原理主要包括信号的扩频和解扩、信道编码和解码以及干扰抑制等几个关键步骤。
首先是信号的扩频和解扩。
扩频技术通过将待传输的信息信号用高速的伪随机码（也称为扩频码）进行调制，使得信号占用更宽的频带，从而降低信号在窄带干扰信号中的干扰程度。
在发送端，待传输的数字信号经过与扩频码的点乘运算，将信号的频率扩宽；在接收端，通过与接收端的扩频码进行点乘运算，将信号恢复到原本的频带宽度。
扩频码的选择是一项重要的决策，通常采用与信号的传输特性和通信系统要求相匹配的伪随机码。
扩频技术能够提高通信系统的抗干扰性能，并增加了通信系统的信息容量。
其次是信道编码和解码。
在扩频通信系统中，为了提高误码率性能，通常采用一种称为纠错编码的技术。
通过在发送端对待传输的数字信号进行编码，并在接收端对接收到的信号进行解码和纠错，可以有效提高通信系统的抗噪声和抗干扰能力。
常用的纠错编码方式包括卷积码和RS（Reed-Solomon）码等。
编码和解码过程中需要使用滑窗加法运算、矩阵运算等算法，将原始数据转换为差错控制码，并在接收端通过对差错控制码进行处理来检测和纠正传输过程中产生的错误。
最后是干扰抑制。
扩频通信技术可以利用其频带扩展的特点来对抗窄带干扰，尤其对于具有较宽频带的调制方式（如正交频分复用OFDM），能够更好地处理多径干扰。
此外，扩频通信系统还可以通过采用不同的扩频码和分集技术，实现信号的分集接收和增强系统的抗多址干扰能力。
分集技术包括时间分集、频率分集和空间分集等。
通过这些干扰抑制技术，扩频通信系统能够提高信号的传输质量和系统的数据传输速率。
总结起来，扩频通信的工作原理主要涉及信号的扩频和解扩、信道编码和解码以及干扰抑制等步骤。
通过扩频技术将信号的频带宽度扩大，通过信道编码和解码实现信号的纠错和解码，以及使用干扰抑制技术提升系统的抗噪声和干扰能力，这些步骤将共同为通信系统提供更可靠、高效的数据传输。

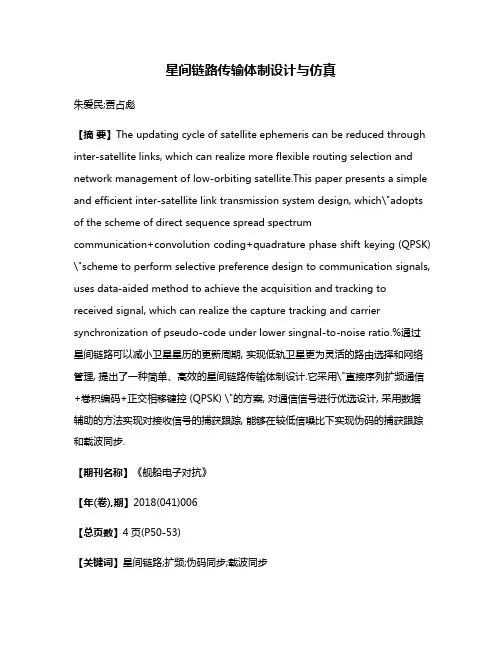

星间链路传输体制设计与仿真朱爱民;贾占彪【摘要】The updating cycle of satellite ephemeris can be reduced through inter-satellite links, which can realize more flexible routing selection and network management of low-orbiting satellite.This paper presents a simple and efficient inter-satellite link transmission system design, which\"adopts of the scheme of direct sequence spread spectrumcommunication+convolution coding+quadrature phase shift keying (QPSK) \"scheme to perform selective preference design to communication signals, uses data-aided method to achieve the acquisition and tracking to received signal, which can realize the capture tracking and carrier synchronization of pseudo-code under lower singnal-to-noise ratio.%通过星间链路可以减小卫星星历的更新周期, 实现低轨卫星更为灵活的路由选择和网络管理, 提出了一种简单、高效的星间链路传输体制设计.它采用\"直接序列扩频通信+卷积编码+正交相移键控 (QPSK) \"的方案, 对通信信号进行优选设计, 采用数据辅助的方法实现对接收信号的捕获跟踪, 能够在较低信噪比下实现伪码的捕获跟踪和载波同步.【期刊名称】《舰船电子对抗》【年(卷),期】2018(041)006【总页数】4页(P50-53)【关键词】星间链路;扩频;伪码同步;载波同步【作者】朱爱民;贾占彪【作者单位】陆军军事交通学院,江苏镇江212003;陆军军事交通学院,江苏镇江212003【正文语种】中文【中图分类】TN911.30 引言星间链路是连接相邻卫星之间的通信链路。
