高桩码头上部结构维修的优化方案研究1. 引言1.1 研究背景高桩码头作为重要的水上交通设施，在长期使用过程中会出现各种问题，特别是在上部结构方面容易受到环境和船舶因素的影响而产生裂缝、变形等情况。
这些问题如果得不到及时维修和加固，将会对码头的安全和稳定性产生严重影响。
因此，对高桩码头上部结构的维修进行优化方案研究具有重要意义。
目前，国内外对高桩码头上部结构维修的研究还比较有限，大多集中在传统的加固方法和材料选择上，针对具体的维修问题缺乏一套系统的优化方案。
因此，有必要对高桩码头上部结构的维修进行深入研究，提出一套针对性强、实用性强的优化方案，以保障高桩码头的安全运行。
本研究旨在探讨高桩码头上部结构维修存在的问题，并基于此，设计一套完善的优化方案。
通过对方案的实施步骤和效果评估，验证方案的可行性，并提出实施建议和未来展望，为高桩码头上部结构的维护和改进提供理论支持和实践指导。
1.2 研究目的研究目的是为了针对高桩码头上部结构维修存在的问题提出有效的优化方案，提高结构的安全性和稳定性，延长使用寿命。
通过深入分析现有的维修工作情况和存在的问题，制定合理的维修方案，并在实施过程中进行有效的监测与评估，最终达到提升码头上部结构整体运行效率的目的。
研究的结果也将为类似结构的维修工作提供借鉴和指导，为未来的维护工作提供重要参考，以确保码头设施的安全运行和持续发展。
通过本次研究，还可以为相关领域的技术创新和发展提供有益的探索和建议，推动高桩码头上部结构维修技术的不断优化和提升。
2. 正文2.1 高桩码头上部结构现状分析高桩码头是海洋工程中常见的一种设施，用于船舶靠泊和货物装卸。
高桩码头的上部结构通常由桥梁、栈道、护栏等构件组成，承载着船舶和货物的重量。
现在让我们来分析一下高桩码头上部结构的现状。
高桩码头的上部结构在使用过程中会受到海洋环境的影响，如潮水、风浪等因素会导致结构的腐蚀和疲劳损伤。
长期的使用和维护不当也会导致结构的老化和损坏。
高桩码头钢管嵌岩桩全平台施工技术探究及应用◎ 陈隽永 唐文武 中交第四航务工程局有限公司摘 要：高桩码头在施工过程中大多数会利用水上钢平台进行辅助，本文依托惠州某石化通用码头项目的特点，钢管嵌岩桩位于离岸区域，需全面搭设钢平台进行冲孔施工。
本文通过对钢平台全平台施工方案的选定并结合施工水域的特点选择普通钢结构平台和贝雷架结构平台组合施工使用，不仅实现了部分钢平台搭设“水转陆”施工，也实现了嵌岩桩整体“水转陆”施工，大大提高了施工效率也降低了施工成本。
方案确定后对钢平台进行了结构验算，施工过程中对施工产生的振动进行监测，有效保证了施工过程中结构安全，也保证了嵌岩桩的施工质量，该施工技术可以供以后类似工程借鉴使用。
关键词：高桩码头；嵌岩桩；钢平台；贝雷片；振动监测1.工程概况惠州某石化通用码头项目新建2个5万吨级通用泊位（可同时靠泊3艘1.6万DWT PTA专用船）。
码头平面布置形式为突堤式，结构形式为高桩梁板结构，码头平台总长512m，宽50m。
码头平台通过引桥与后方道路相接，引桥宽16m，长1043m。
共分为8个结构段，第1及第8结构段尺寸为70m×50m，其余结构段尺寸为62m×50m。
码头排架桩基采用钢管嵌岩桩，外壁为钢管桩，材质选用Q390B，直径φ1200mm，壁厚18mm，钢管桩内下钢筋笼，灌满混凝土，共528根且均为直桩，嵌岩深度为进入中风化8m，布置形式为66行8列。
嵌岩桩位于离岸区域，全部采用搭设钢平台进行冲孔施工。
2.嵌岩桩施工工艺2.1全平台方案选定本项目新建码头位于两个运营码头中间，与两个码头的距离均为340m，两个码头每月靠泊约8船次，运输船舶停靠码头时，施工船舶需要避让，导致水上有效作业时间只有18天。
为了满足施工需求，嵌岩桩施工时要全作业范围内搭设钢平台，即采用全平台施工。
平台搭设施工一般采用水上施工工艺，考虑到本工程嵌岩桩施工工期仅130天，且嵌岩桩施工期间码头平台施工区域内有疏浚、水上沉桩、水上钢平台安拆、嵌岩桩施工、现浇上部结构施工、预制构件安装等[1]。
高桩码头上部结构维修的优化方案研究
高桩码头是江河口、海港及水库等水上交通枢纽中常见的一种装卸货设施。
然而，长
期使用会导致高桩码头上部结构的老化、损坏等问题，给码头使用带来安全隐患。
因此，
针对高桩码头上部结构维修问题，本文提出以下优化方案：
一、合理规划维修计划
合理规划维修计划是高桩码头上部结构优化的首要步骤。
应根据码头服务时间、使用
频率、使用负荷等因素，制定维修计划，明确维修周期、维修内容以及维修方式。
在维修
计划制定过程中应充分考虑历史维修记录，确定针对性的维修方案，有效减少维修成本。
二、采用新材料
在高桩码头上部结构的修缮中，采用新材料是优化方案之一。
传统的修复方式一般采
用钢筋砼，但其缺陷在于随着使用年限增加，钢筋锈蚀加剧，导致结构不稳定。
而现代材
料如玻璃钢等具有防腐、耐酸碱等优点，使用寿命大大延长。
因此，如果高桩码头上部结
构需要修缮，建议采用新材料。
三、加强维修管理
实现高桩码头上部结构的优化方案还需要加强维修管理。
应建立完善的维修管理制度，明确责任分工，定期检查、维修、保养，并进行相关记录和归档。
同时，在维修过程中应
严格遵守相关安全规定，保证施工的安全性和有效性。
四、结构加固
在高桩码头上部结构的维修中，如发现结构损坏较严重等问题，不能用简单的维修方
式来解决，可以考虑对结构进行加固。
加固方式有多种，例如增设支撑、加固钢砼、混凝
土补充等等。
通过加固，既能保证高桩码头的安全使用，也能延长设施的使用寿命。

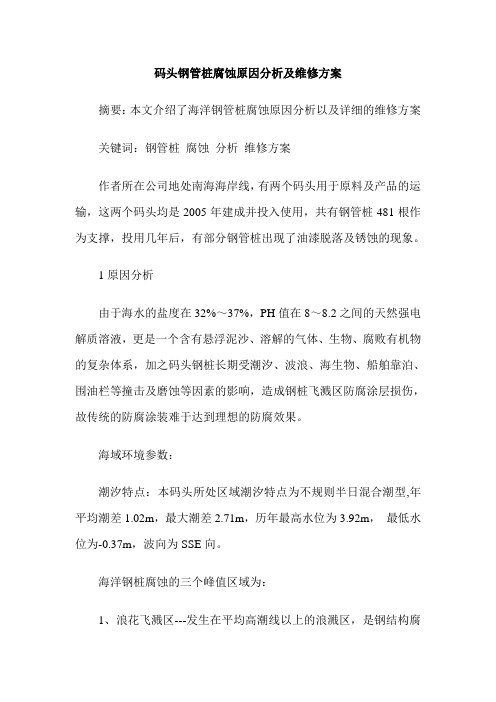

码头钢管桩腐蚀原因分析及维修方案摘要：本文介绍了海洋钢管桩腐蚀原因分析以及详细的维修方案关键词：钢管桩腐蚀分析维修方案作者所在公司地处南海海岸线，有两个码头用于原料及产品的运输，这两个码头均是2005年建成并投入使用，共有钢管桩481根作为支撑，投用几年后，有部分钢管桩出现了油漆脱落及锈蚀的现象。
1原因分析由于海水的盐度在32%～37%，PH值在8～8.2之间的天然强电解质溶液，更是一个含有悬浮泥沙、溶解的气体、生物、腐败有机物的复杂体系，加之码头钢桩长期受潮汐、波浪、海生物、船舶靠泊、围油栏等撞击及磨蚀等因素的影响，造成钢桩飞溅区防腐涂层损伤，故传统的防腐涂装难于达到理想的防腐效果。
海域环境参数：潮汐特点：本码头所处区域潮汐特点为不规则半日混合潮型,年平均潮差1.02m，最大潮差2.71m，历年最高水位为3.92m，最低水位为-0.37m，波向为SSE向。
海洋钢桩腐蚀的三个峰值区域为：1、浪花飞溅区---发生在平均高潮线以上的浪溅区，是钢结构腐蚀最严重的区域，腐蚀速度：0.2～0.5mm/Y。
原因：海水飞溅，干湿交替，氧气充分；光照和浪花冲击，破坏金属保护膜。
2、水位变动区---平均低潮线下0.5～1.0m处区域，腐蚀速度：0.1～0.3mm/Y。
原因：溶解氧充分，海水流速大，水温较高，海洋生物繁殖快。
3、海水海泥交界处下方。
原因：海水海泥对钢桩进行腐蚀电解，腐蚀速度：0.03～0.07mm/Y。
由于海水全浸区对钢桩的保护都已采用牺牲阳极保护法，因此，对钢管桩浪花飞溅区和平均低潮线下0.5～1.0m处区域的防腐保护，应是钢管桩防腐的重点部位。
基于这种状况，我们开始启动钢管桩防腐工作的维修计划。
因钢管桩油漆脱落部位位于钢管桩潮差区及海浪飞溅区，防腐作业必须在带水的环境下施工。
这样，传统的油漆涂装方法无法施工。
借鉴国内外维修经验，我们选择了包覆层腐蚀系统防护的方法。
钢桩的大气区与飞溅区防腐解决方案：（1）底材前处理：对海桩顶部沿着锈圈凿开混凝土至无锈部位〔约1～2寸深度〕，并对底材手工除锈Sa2～St3级；对大气区、飞溅区看似无锈部位，必需对旧漆膜进行附着力测试，对附着不牢的旧漆膜应打磨去除。
高桩码头钢管桩防腐设计及施工关键技术发布时间：2022-09-28T03:44:21.847Z 来源：《城镇建设》2022年第10期作者：石鲁岩[导读] 在我国现代交通运输行业发展过程中，水路运输承担的任务量不断增加，为此需要做好码头港口项目设计石鲁岩深圳海勤工程管理有限公司广东深圳 518000摘要：在我国现代交通运输行业发展过程中，水路运输承担的任务量不断增加，为此需要做好码头港口项目设计。
在码头港口工程项目设计过程中，一般采用牺牲阳极保护法的方式，避免钢管桩受到电化学腐蚀的侵害，该设计方案具有良好的效果，能够有效保障码头钢管桩整体质量，结合科学的施工技术能够提升码头港口工程建设质量。
因此，本文将对高桩码头钢管桩防腐设计及施工关键技术方面进行深入地研究与分析，并结合实践经验总结一些措施，希望可以对相关工程有所帮助。
关键词：高桩码头；钢管桩；防腐设计；关键技术；优化措施在码头港口工程项目中，钢管桩大部分需要设置在海水中，所以钢管桩在使用期间很容易受到海水的腐蚀，导致钢管桩质量出现问题，严重影响码头使用。
为此，需要加强高桩码头钢管桩的防腐设计优化，采用科学的防腐设计方案，保证高桩码头钢管桩具有良好的防腐能力，当前采用的防腐设计方案，主要是分段防护模式，在高桩码头钢管桩外层设置防腐涂层，但是对于埋入海水的部分，需要采用更高质量的防腐设计方案，从而提升实际防腐能力。
1工程概况本次工程为H市某深水码头，类型为深水集装箱码头，码头设计为连续锚定板桩结构形式；在该码头项目建设过程中，重点为做好高桩码头钢管桩的防腐设计，确保高桩码头钢管桩的综合防腐质量，技术人员在传统设计方案的基础上，对高桩码头钢管桩防腐设计方案进行创新与优化，采用大直径桩基三层钢筋笼与灌注混凝土桩等技术。
在本次工程中，采用了牺牲阳极保护的防腐技术，该技术在应用过程中，负电位的金属会持续发生腐蚀溶解，从而产生电流，通过电流对高桩码头钢管桩进行保护，该防护采用牺牲阳极方法，整体施工流程较为简便，且保护效果较好，安装成本能够得到有效控制，后期运营维护成本能够得以降低；保护电流综合利用率良好，不会出现过保护的问题，但是该技术也存在一定缺陷，比如驱动电位较低、保护范围较小，还能够在施工期间需要快速补充阳极[1]。
无掩护状态下的高桩码头施工技术要点探讨作者：曾北海洪张春来源：《珠江水运》2016年第09期摘要：无掩护状态下高桩码头施工受海水、风等自然条件影响比较大，会在施工过程中出现各种各样的技术问题。
本文以实际工程为例，对无掩护状态下高桩码头施工的重点和难点进行了分析，并重点探讨了工程关键的施工工序和施工方案。
关键词：无掩护状态高桩码头施工技术1.工程简介本工程含有重力式泊位、高桩泊位、护岸三种结构形式，整体结构采用单环抱掩护式布置，平面布置图如图1所示。
其中高桩码头含有8个泊位，内含工作平台8座，引桥9座，高桩码头岸线总长度为1886.7m。
1#泊位为5万吨级，结构尺寸为90×30.5m；2#与3#泊位为3万吨级，结构尺寸为70×30.5m；4#与5#泊位为1万吨级，4#泊位结构尺寸为55×30.5m、5#泊位结构尺寸为55×25.5m；6#～8#泊位为5000吨级，结构尺寸为48×25.5m，整个高桩码头呈环抱型布置。
2.工程的施工难点分析2. 1工程施工战线长，管理难度大此工程由于作业战线比较长，并且没有可以依靠的岸线，因此对船舶比较依赖，所使用的施工材料需要从陆地进行倒运，并且用电和用水都要安排船舶配合施工。
工期压力比较大，各个施工面同时开展施工，船舶之间锚缆互相干扰，增加了安全管理、质量管理和成本管理的管理风险。
2.2风浪对施工影响大该工程施工过程中，受6～9月分西南风的影响比较大，现场施工船舶摇晃幅度大，施工效率低，存在比较大的风险。
施工需要的设备和材料需要水运到施工现场，施工过程中需要大量的船配合作业，增加了成本管理难度。
由于施工区域距离陆地比较远，需要在水上方驳上对钢筋进行加工，底模安装的难度比较大。
2.3工程施工难度大工程施工过程中，墩台悬臂的长度为1～2m，长度比较大，斜桩的数量比较多，增加了施工难度。
并且由于墩台的标高比较低，受风浪影响大，对结构安全和工程进度造成了不利影响。
高桩码头临边防护设计与应用摘要：为提高航道尺度，必须做好航道整治工程。
冲刷河段凹岸侧是影响航道条件的重要边界，为确保航道条件，需做好岸坡施工防护工作。
护底软体排是当前航道护岸最常用的护底方式，其整体性及柔性良好，且具有较强反滤功效。
现阶段已将高桩码头工程用于护底软体排航道护岸工程区域，其设置将损害航道护岸软体排及航道护岸结构。
为此，本文结合具体工程案例，对高桩码头施工对航道护岸工程的影响及防护措施进行了分析与探究。
关键词：高桩码头;临边防护;装配式护栏引言当前，标准化装配式护栏被逐步应用于高桩码头工程中，其基于螺栓的方式完成连接固定，并增添了诸多辅助功能，有助于现场安装工作的进行。
文章充分考虑到高桩码头的实际特点，在此基础上具有针对性地设计出了装配式临时通道护栏，其可以改变传统方式下防护规范性不足的问题，并提升防护整体的稳固性。
护栏的可拆装性良好，加之电缆桥架设的功能，可以显著增强安全防护能力，对于成本的消耗也相对较小。
1码头施工对航道整治工程的影响（1）河势及流速变化。
根据拟建码头工程所在位置，分析、对比工程前后流速场变化。
数模计算结果表明，码头平台与下游部位流速降低较为显著，但其他位置流速变化较大。
因实施航道整治工程，河床边界条件、河势逐步呈现出稳定状态，工程施工前后，该区域分流比降低幅度小，只有0.03%左右，因此，工程施工对河段分流格局不会造成较大影响，也就是说不会影响河势稳定性。
（2）结构影响分析。
需在航道弯道凹岸侧设置码头平台，长期受迎流顶冲，码头桩基施工将严重影响护岸岸坡的稳定。
通过综合研究表明，码头周围各个区域施工对护岸影响存有一定差距。
1.1码头平台及码头引桥桩基区域。
因码头上下引桥桩基部位水深较低，施工现场打桩船进入难度较大，应实施开挖作业，开挖施工将损坏枯水平台与水上护坡区域。
因岸坡段为码头平台桩基所在位置，可选取D型排护底+抛石补坡+平抛石作为护岸结构，护坡块石厚度适中，因打桩具有一定影响区域，开挖时可选取抓斗施工，进而损坏护坡排体与覆盖块石体。
