动态电路分析试题及答案(可编辑修改word版)

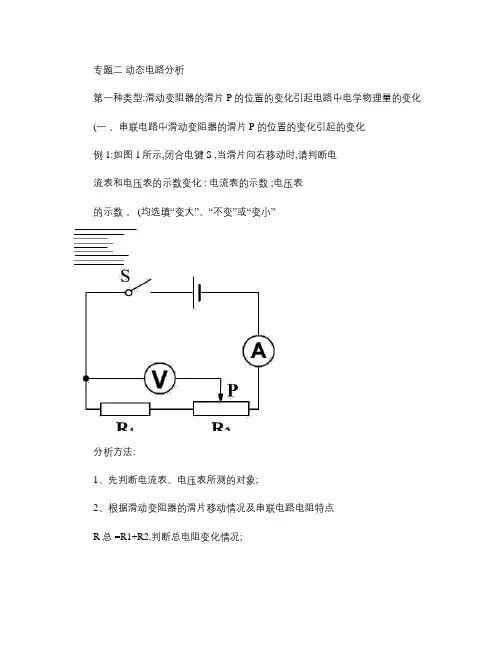

专题二动态电路分析第一种类型:滑动变阻器的滑片 P 的位置的变化引起电路中电学物理量的变化(一、串联电路中滑动变阻器的滑片 P 的位置的变化引起的变化例 1:如图 1所示,闭合电键 S ,当滑片向右移动时,请判断电流表和电压表的示数变化 : 电流表的示数 ;电压表的示数。

(均选填“变大”、“不变”或“变小”分析方法:1、先判断电流表、电压表所测的对象;2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R 总 =R1+R2,判断总电阻变化情况;3、根据 I 总 =U总 /R总 ,判断电流的变化情况;4、先根据 U 1=I1R 1判断定值电阻 (小灯泡两端电压的变化情况;5、最后根据串联电路电压特点 U 总 =U1+U2,判断滑动变阻器两端的电压变化情况。

例 2. 如图 2所示,闭合电键S ,当滑片向右移动时,请判断电流表和电压表的示数变化 :电流表的示数;电压表的示数。

(均选填“变大”、“不变”或“变小”例 3. 如图 3所示, 闭合电键 S , 当滑片向右移动时, 请判断电流表和电压表的示数变化 :电流表的示数 ; 电压表的示数。

(均选填“变大”、“不变”或“变小” 例 4. 如图 4所示电路中, 电源电压保持不变, 当滑动变阻器的滑键 P 自左向右移动过程中,图中各电表示数变化的情况是 ((A A、 V 1、 V 2变大 (B A、 V 1、 V 变小(C A、 V 2不变、 V 1变小 (D A、 V 1变小, V 2不变例 5. 在如图 5所示电路中,当闭合开关后,滑动变阻器的滑动片 P 向右移动时((A电流表示数变大,灯变暗 (B电流表示数变小,灯变亮(C电压表示数不变,灯变亮 (D电压表示数不变,灯变暗例 6. 在如图 6所示电路中,当闭合开关后,滑动变阻器的滑片 P 向右移动时((A电压表示数变大,灯变暗 (B电压表示数变小,灯变亮(C电流表示数变小,灯变亮 (D电流表示数不变,灯变暗 (二、并联电路中滑动变阻器的滑片 P 的位置的变化引起的变化例 1:如图所示,闭合电键 S ,当滑片向右移动时,请判断电流表和电压表的示数变化 :电流表 A 1的示数 ;电流表 A 2的示数 ;电压表的示数。

初中动态电路分析试题及答案一、选择题1. 在串联电路中，当电阻R1增大时，电路中的总电阻会如何变化？A. 减小B. 增大C. 不变D. 不确定答案：B2. 并联电路中，如果其中一个电阻R2断路，整个电路的状态将如何？A. 断路B. 短路C. 正常工作D. 部分电路断路答案：A3. 欧姆定律中，电流I与电压U和电阻R的关系是：A. I = U/RB. I = R/UC. U = I/RD. U = IR答案：A二、填空题4. 在一个并联电路中，如果电阻R1和电阻R2的阻值分别为10Ω和20Ω，那么电路的总电阻R总为______Ω。

答案：6.67Ω5. 根据焦耳定律，电阻R中的电热Q与电流I的平方、电阻R以及通电时间t的关系是Q = ______。

答案：I^2Rt三、计算题6. 一个串联电路中，电阻R1为20Ω，电阻R2为30Ω，电源电压为12V。

求电路中的电流I。

解：根据欧姆定律，I = U/(R1 + R2) = 12V / (20Ω + 30Ω) =0.24A答案：0.24A7. 一个并联电路中，电阻R1为10Ω，电阻R2为15Ω，电路总电流为3A。

求通过电阻R1的电流I1。

解：根据并联电路电流分配规律，I1 = I * (R2 / (R1 + R2)) = 3A* (15Ω / (10Ω + 15Ω)) = 1.5A答案：1.5A四、实验题8. 实验中，用伏安法测量一个未知电阻Rx的阻值。

已知电源电压为6V，电流表读数为0.5A，电压表与Rx并联，读数为4V。

求Rx的阻值。

解：根据欧姆定律，Rx = Ux / I = 4V / 0.5A = 8Ω答案：8Ω9. 在一个实验中，测量一个定值电阻R的阻值。

实验中，改变电源电压，记录下不同电压下的电流值，并绘制成U-I图。

如果U-I图是一条直线，说明电阻R的阻值______。

答案：不变五、简答题10. 为什么在并联电路中，各支路的电压相等？答：在并联电路中，各支路的电压相等是因为并联电路中各支路的两端都直接连接在电源的两极上，因此各支路两端的电势差相等，即电压相等。

电路动态变化的分析一、基础知识1、电路动态分析类问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，一处变化又引起了一系列的变化． 2、电路动态分析的方法(1)程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路⎩⎨⎧并联分流I 串联分压U→变化支路. (2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)判定总电阻变化情况的规律①当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．图3③在如图所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R 并与灯泡并联，另一段R 串与并联部分串联．A 、B 两端的总电阻与R 串的变化趋势一致． 二、练习1、在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A ．A 灯变亮、B 灯变亮、C 灯变亮 B ．A 灯变亮、B 灯变亮、C 灯变暗图2C ．A 灯变亮、B 灯变暗、C 灯变暗D ．A 灯变亮、B 灯变暗、C 灯变亮 答案 D解析 滑片P 向下移动，滑动变阻器电阻减小，外电路总电阻减小，根据I ＝ER ＋r知，电路电流增大，灯A 两端电压U A 增大而变亮，根据U ＝E －Ir ，路端电压变小，U ＝U A ＋U B ，所以U B 减小，灯B 电阻不变，所以灯B 电流I B 减小，灯B 变暗．干路电流I ＝I B ＋I C ，因为I 增大，I B 减小，所以I C 增大，灯C 应变亮，选项D 正确．2、(2011·北京理综·17)如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A ．电压表与电流表的示数都减小图16B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大 答案 A解析 变阻器R 0的滑动端向下滑动的过程中，变阻器R 0接入电路中的电阻变小，从而使整个电路中的外电阻变小，干路电流变大，内阻r 分得的电压U 内＝Ir 变大，U 外变小，电压表示数变小．由U 1＝IR 1知U 1变大，因U 外＝U 1＋U 2，故U 2变小，由于I 2＝U 2R 2，所以流过R 2的电流变小，电流表示数变小，选项A 正确．3、在如图所示的电路中，当滑动变阻器R 3的滑动触头P 向下滑动时( )A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小解析 R 3的滑动触头向下滑动，所以R 3接入电路的阻值变大，导致并联电路的阻值变大，电路的总电阻变大，干路电流变小；并联电路的电阻变大，则并联电路的分压增大，即R 2、R 4串联电路的电压变大，所以流过这一支路的电流变大，由于干路电流变小，所以电流表的示数变小；因为R 2、R 4串联电路的电压变大，使得R 2两端分压变大，电压表示数变大，本题答案为A. 答案 A4、在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器．当R 2的滑片在a 端时合上开关S ，此时三个电表、和的示数分别为I 1、I 2和U .现将R 2的滑片向b 端移动，则三个电表示数的变化情况是( )A ．I 1增大，I 2不变，U 增大B ．B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小 答案 B解析 滑片向b 端移动时，R 2减小，引起总电阻减小，总电流I ＝ER 总增大，路端电压U ＝E －Ir 减小，R 3的电流等于总电流，U 3＝IR 3增大，故并联部分电压U 并＝U －U 3减小，R 1阻值不变，故电流I 1减小，I 2＝I －I 1增大，故选B.5、(2011·海南·2)如图所示，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S0与S 均闭合，现将S 断开，则( )A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大答案 B解析 当S 断开时，R 2所在支路断路，外电路总电阻R 变大，根据I ＝ER ＋r知，干路电流I 变小，根据U ＝E －Ir 知，路端电压变大，即读数变大；根据U ＝IR 知，R 1两端电压U 1＝IR 1变小，而U ＝U 1＋U 3，所以R 3两端的电压U 3＝U －U 1变大，通过R 3的电流I 3＝U 3R 3变大，即的读数变大，所以B 正确．6、如图所示，闭合开关S 后，A 灯与B 灯均正常发光，当滑动变阻器的滑片P 向左滑动时，以下说法中正确的是( )A ．A 灯变亮B ．B 灯变亮C．电源的输出功率可能减小D．电源的总功率增大答案AC解析滑动变阻器的滑片P向左滑动，R的阻值增大，外电路的总电阻增大，由闭合电路欧姆定律知，干路电流I＝ER外＋r减小，则B灯变暗，路端电压U＝E－Ir增大，灯泡A两端的电压U A＝U－U B增大，A灯变亮，故A选项正确，B选项错误；电源的输出功率P外＝UI＝E2R外＋2r＋r2R外，可能减小，但电源的总功率P＝EI减小，则C选项正确，D选项错误．7、在如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻的电压变大答案 B解析若将照射R3的光的强度减弱，则R3的电阻将增大，电路中的总电阻将增大，总电流减小，故电压表的示数变小，内电压也减小，A、D错误；而电阻R2两端的电压将变大，通过R2的电流变大，而总电流减小，所以通过小灯泡的电流减小，小灯泡消耗的功率变小，B正确，C错误．8、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则()A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R1上消耗的功率逐渐增大答案BC解析R4的滑片向b端移动时，R4↑→R总↑→I总↓→U端↑，分析电流表示数变化时可把R1和R3等效为电源内阻，示数即可等效为总电流，由上面分析知其示数减小，B 正确；分析示数的变化时，可把R1、R2和R3都等效为电源内阻，其示数即为等效路端电压，增大，A错；分析电容器两板间电压时，可把R1等效为电源内阻，U C＝U端，E＝U Cd，增大，C正确；P1＝I2总R1，D错．9、如图所示的电路中，电源电动势为E，电源内阻为r，闭合开关S，待电流达到稳定后，将滑动变阻器的滑动触头P从图示位置向a端移动一些，则待电流再次达到稳定后，与P移动前相比()A．电流表示数变小，电压表示数变大B．小灯泡L变亮C．电容器C的电荷量减小D．电源的总功率变大答案 A解析对电路分析可知，将滑动变阻器的滑动触头P从图示位臵向a端移动一些，滑动变阻器连入电路的电阻增大，总电流减小，路端电压增大，因此电流表示数变小，电压表示数变大，选项A正确；通过小灯泡的电流减小，小灯泡L将变暗，选项B错误；小灯泡分得的电压减小，因此滑动变阻器两端电压增大，即电容器C两端电压增大，由Q＝CU知，电容器C的电荷量将增大，选项C错误；电源总功率由P＝E2R＋r可知，电源的总功率变小，选项D错误．10、如图所示的交流电路中，理想变压器输入电压为U1，输入功率为P1，输出功率为P2，各交流电表均为理想电表．当滑动变阻器R的滑动触头向下移动时()A．灯L变亮B．B．各个电表读数均变大C．因为U1不变，所以P1不变D．P1变大，且始终有P1＝P2答案 D。

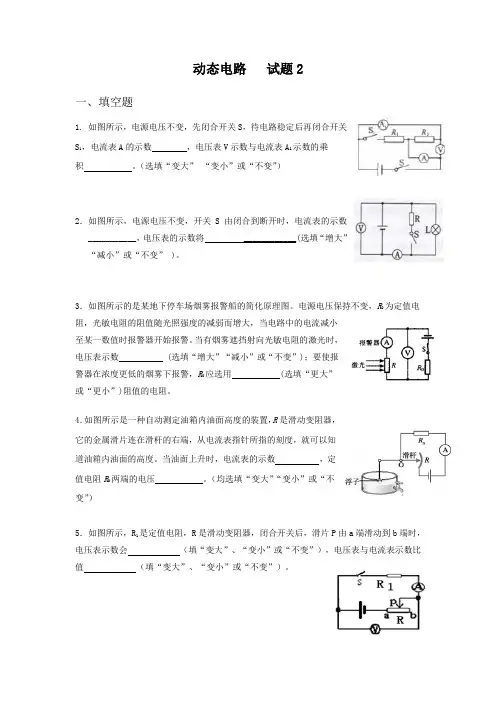

动态电路1.在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S,A.电流表A的示数B.电压表V］的示数C.电压表V］示数与电压表V2示数之和D.电压表V；示数与电流表A示数的比值3.在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之.（后两空均选填“变大”、“不变”或“变小”）总F拥蛮丸：变小B4•如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA.I>1B.I>1ADBCC.IVID.I=1ABCDA. 始终变大C.先变大再变小B. 始终变小5•如图5所示的电路中，电源电压保持不变，电阻R 1的阻值为10欧，变阻器R 2上标有“20欧1安”的字样，闭合电键S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）D6•在如图8所示的电路中，断开电键S,若a 、b 两电表都是电流表示数之比为2:5,贝V 电阻R1、R2的连接方式为联，电阻之比为。

若a 、b 两个表都是电压表，闭合电键S 后，a 、b 两电表示数之比为。

15r (131井？(14)L ：3；(K.)2：5aab7•在图3所示的电路中，将电压表V 正确连入电路，闭合电键s,电路正常工作。

若将滑动变阻器「的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，贝怔确的判断是（）CA. 电压表V 并联在叫两端，滑片P 由a 端向b 端移动B. 电压表V 并联在R ；两端，滑片P 由b 端向a 端移动C. 电压表V 并联在R ；两瑞，滑片P 由a 端向b 端移动D. 电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动8．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，贝甲、乙两导体的电阻之比—1;若将它们串联在电路中时，通过甲、乙导体的电流之比—1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比—1.（均选填“大于”、“等于”或“小于”） li （13｝小于」（14）等于#（15）導于*9. 如图所示的电路中，电源电压保持不变，电键S 「S 2均闭合.当电键S 2由闭合到断开时,电路中① 电流表A ］的示数.② 电压表V 示数与电流表A 示数的比值.(均选填“变大”、“不变”或“变小”)10.在图所示的电路中，电源电压保持不变.闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时()DA.只有电流表A1的示数不发生变化B.只有电压表V的示数不发生变化C.电压表V示数与电流表A2示数的比值变小D.电流表％示数与电流表A2示数的比值变大11.在图所示的电路中，将两个电流表A2分别正确连入电路不同位置，闭合电键S,两个电流表均有示数，且％的示数大于A2的示数.移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变.(1) __________________ 电流表A1测量的是中的电流，A2测量的是中的电流.(均选填“叫支路”、“R2支路”或“干路”)21(2)若电流表兔与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动(选填“左”或“右”).215.(⑼干路C20)E支閒(21)右12.在图(a)、(b)所示的电路中，电源电压相等且保持不变.闭合电键S2，电流表A的示数相同；断开电键'S2,两电流表示数仍相同.下列关于电阻*R2和R3的大小关（叮（b>A. R>R>R123B. R>R>R312C. R>R>R321D. R>R>R21313. 在如图所示的电路中，电源电压保持不变，电键S’S 2同时闭合时，电路中（）DA. 电压表V 的示数不变B. 电流表A 1的示数变大C. 电压表V 示数与电流表A ］示数的比值不变D. 电压表V 示数与电流表A 示数的乘积变大A. R>R ，U<U ABCDABCDB. R<R ，U<U ABCDABCDC. R>R ，U>UABCDABCDD. R<R ，U>UABCDABCD15. 在图所示的电路中，电源电压不变，当电键S 由闭合到断开时，电压表（）DA.V ］示数减小，V 2示数减小B.V ］示数增大，V 2示数增大C. V ；示数减小，V ：示数增大D.V ；示数增大，V ：示数减小系正确的是（） C14.如图所示，长度相同、横截面积不同的同种金属棒AB 和CD 连接在一起后接在电源两端.于AB 和CD 的电阻R 及两端电压U 的判断，正确的是（）C说116.在如图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A；示数的比值；③电压表示数V与电流表A示数的乘积；④电流表兔示数与A示数的比值;⑤电压表示数V与电流表A示数的比17. 在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右动时，下列说法中正确的是（A.灯泡变暗，电压表示数变大 C.灯泡变亮，电压表示数不变 ）B B.电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变18. 如图5所示的电路中，电源电压保持不变。

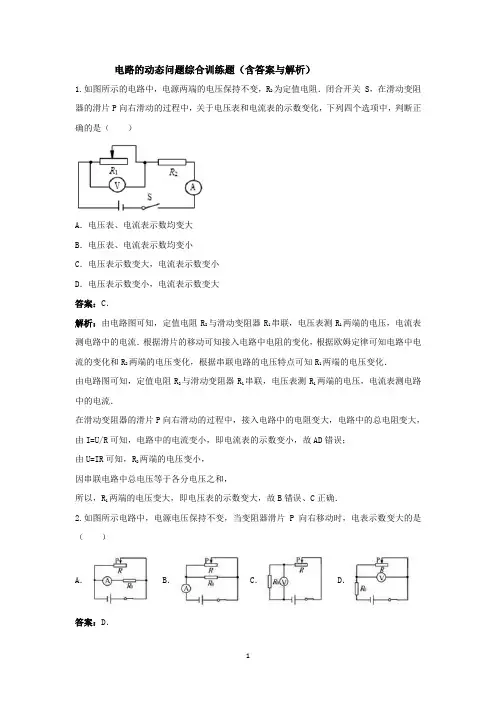

电路的动态问题综合训练题（含答案与解析）1.如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关 S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大答案：C．解析：由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知R1两端的电压变化．由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=U/R可知，电路中的电流变小，即电流表的示数变小，故AD错误；由U=IR可知，R2两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变大，即电压表的示数变大，故B错误、C正确．2.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A．B．C．D．答案：D．解析：首先判定电路的连接方式，分析电表的作用；根据电阻的变化判定电表的变化．A．该电路为并联电路，电流表测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；B．该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C．该电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D．该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D正确．3.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大答案：D．解析：由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化．由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．因电源电压保持不变，所以，滑片移动时，电压表V1的示数不变，向右移动滑动变阻器滑片P的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=U/R可知，电路中的电流变小，即电流表A的示数变小，故A错误；由U=IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故B错误；因电压表V1示数与电压表V2示数的差值等于R1两端的电压，且R1两端的电压变小，所以，电压表V1示数与电压表V2示数的差值变小，故C错误；由电压表V1的示数不变、电流表A的示数变小可知，电压表V1示数与电流表A示数的比值变大，故D正确．4.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻，电压表示数．（两空都选择“变大”、“变小”或“不变”）答案：变小；变小．解析：由电路图可知，灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，根据滑片的移动确定接入电路电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压规律可知电压表示数的变化．由电路图可知，灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器的滑片P向左移动时，变阻器接入电路的电阻变小，电路的总电阻变小；根据I=U/R可知，电路中的电流变大，即电流表的示数变大；根据U=IR可知，灯泡两端的电压变大，根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小．5.如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V 表的变化。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

初中动态电路分析试题及答案一、选择题1. 当电路中的电阻发生变化时，下列哪项是正确的？A. 电路中的电流不会发生变化B. 电路中的电压不会发生变化C. 电路中的电流会发生变化D. 电路中的电阻不会发生变化答案：C2. 在串联电路中，下列哪项是正确的？A. 各处电流相等B. 各处电压相等C. 总电阻等于各电阻之和D. 总电压等于各电压之和答案：C3. 在并联电路中，下列哪项是正确的？A. 各支路电流相等B. 各支路电压相等C. 总电流等于各电流之和D. 总电阻小于各电阻中最小的一个答案：B二、填空题1. 当电路中的电阻增加时，电路中的电流将______。

答案：减小2. 串联电路中，总电阻等于各电阻之和，即R总=______。

答案：R1+R2+...+Rn3. 并联电路中，总电流等于各支路电流之和，即I总=______。

答案：I1+I2+ (I)三、简答题1. 请解释欧姆定律及其应用。

答案：欧姆定律表明，在给定的电压下，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。

公式表示为V=IR，其中V是电压，I是电流，R是电阻。

应用欧姆定律可以计算电路中的电流或电阻，前提是其他变量保持不变。

2. 串联电路和并联电路在电流、电压和电阻方面有何不同？答案：串联电路中，电流在所有元件中是相同的，电压分配在各个元件上，总电阻等于各元件电阻之和。

并联电路中，电压在所有元件上是相同的，电流分配在各个元件上，总电流等于各支路电流之和，总电阻小于各支路电阻中最小的一个。

四、计算题1. 一个由3Ω和6Ω电阻串联的电路，接到12V的电源上，求电路中的电流。

答案：根据欧姆定律，I = V / R，其中V是总电压，R是总电阻。

总电阻R = 3Ω + 6Ω = 9Ω，所以I = 12V / 9Ω = 1.33A。

2. 一个由4Ω和8Ω电阻并联的电路，接到9V的电源上，求电路的总电流和各支路电流。

答案：首先计算总电阻R总，R总= (4Ω * 8Ω) / (4Ω + 8Ω) =32/12Ω。

初中动态电路分析试题及答案一、选择题1. 在串联电路中，当电阻R1增加时，电路的总电阻R总将如何变化？A. 保持不变B. 减小C. 增大D. 无法确定答案：C2. 欧姆定律表达式为V = IR，其中V代表电压，I代表电流，R代表电阻。

如果电流I增加，电阻R保持不变，那么电压V将如何变化？A. 保持不变B. 减小C. 增大D. 无法确定答案：C3. 一个并联电路中，如果其中一个支路的电阻减小，整个并联电路的总电阻将如何变化？A. 保持不变B. 减小C. 增大D. 无法确定答案：B二、填空题1. 电阻R1和R2串联时，总电阻R总等于_______。

答案：R1 + R22. 电阻R1和R2并联时，总电阻的倒数等于_______。

答案：1/R1 + 1/R23. 根据欧姆定律，如果电压为10V，电阻为5Ω，则通过电阻的电流为_______。

答案：2A三、简答题1. 解释什么是动态电路，并给出一个动态电路的例子。

答案：动态电路是指电路中的参数随时间变化的电路。

例如，一个带有可变电阻器的电路，其电阻值可以手动调整，从而改变电路中的电流和电压。

2. 描述如何使用欧姆定律来计算电路中的电流。

答案：使用欧姆定律计算电流，首先需要知道电路中的电压（V）和电阻（R）。

然后应用公式I = V/R，其中I是电流，V是电压，R是电阻。

通过这个公式，可以计算出电路中的电流。

四、计算题1. 一个串联电路由两个电阻组成，R1 = 200Ω，R2 = 300Ω。

求电路的总电阻。

答案：总电阻R总= R1 + R2 = 200Ω + 300Ω = 500Ω2. 如果上述电路两端的电压为15V，求通过电路的电流。

答案：根据欧姆定律，电流I = V/R总= 15V / 500Ω = 0.03A3. 一个并联电路由两个电阻组成，R1 = 100Ω，R2 = 200Ω。

求电路的总电阻。

答案：总电阻R总= 1 / (1/R1 + 1/R2) = 1 / (1/100Ω +1/200Ω) = 66.67Ω（保留两位小数）五、实验题1. 设计一个实验来验证欧姆定律，并说明实验步骤和预期结果。

动态电路分析习题集1.如图2，当滑片P向左移动时，A表和V表将如何变化。

2.如图3，当滑片P向左移动时，A表和V表将如何变化。

3.在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。

(B)安培表示数变小，灯变亮。

(C)伏特表示数不变，灯变亮。

(D)伏特表示数不变，灯变暗。

4.如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。

(B)伏特表示数变小，灯变亮。

(C)安培表示数变小，灯变亮。

(D)安培表示数不变，灯变暗5如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？6在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。

7.在图10中，当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

8.在图11中，当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

9. 图17中，A、B、C、D是滑动变阻器的四个接线柱。

若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______(填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大。

10. 在如图18所示的电路图中，当电键K闭合时（）(A) 整个电路发生短路。

(B)电流表示数变小。

(C)电流表示数不变化。

(D)电流表示数变大。

11. 在图19所示的电路中，当电键K闭合时，灯L1、L2均不亮。

某同学用一根导线去查找电路的故障。

他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。

由此可以判断( )(A)灯L1断路。

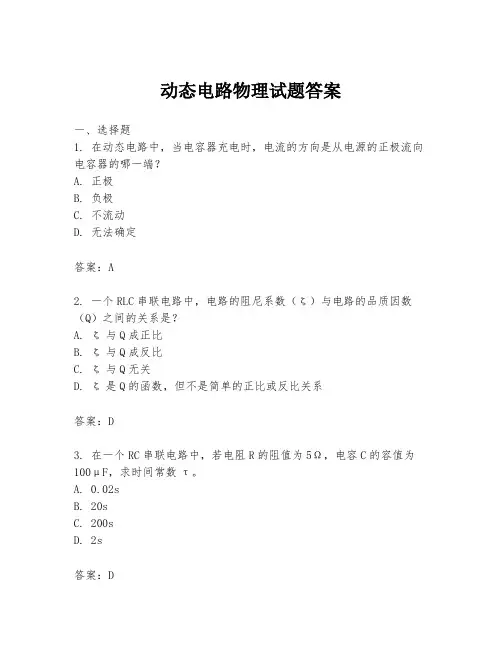

动态电路物理试题答案一、选择题1. 在动态电路中，当电容器充电时，电流的方向是从电源的正极流向电容器的哪一端？A. 正极B. 负极C. 不流动D. 无法确定答案：A2. 一个RLC串联电路中，电路的阻尼系数（ζ）与电路的品质因数（Q）之间的关系是？A. ζ与Q成正比B. ζ与Q成反比C. ζ与Q无关D. ζ是Q的函数，但不是简单的正比或反比关系答案：D3. 在一个RC串联电路中，若电阻R的阻值为5Ω，电容C的容值为100μF，求时间常数τ。

A. 0.02sB. 20sC. 200sD. 2s答案：D4. 对于一个RLC并联电路，在谐振时，电路的总阻抗是多少？A. 无穷大B. 零C. 等于电感XL的值D. 等于电阻R的值答案：B5. 在一个RLC串联电路中，若电路的自然频率为1kHz，电感L为100mH，电容C为200μF，求电路的品质因数Q。

A. 0.5B. 5C. 10D. 50答案：D二、填空题1. 在RC串联电路中，当电源突然断开时，电容器两端的电压将随时间逐渐______，直至达到电源电压的______。

答案：下降；1/e2. 一个RLC串联电路的频率响应曲线中，当外部激励频率低于电路的自然频率时，电路的阻抗将______；当外部激励频率高于自然频率时，电路的阻抗将______。

答案：增大；减小3. 动态电路的时间常数τ是由电路中的电阻R和电容C决定的，其计算公式为τ=R·C，单位是______。

答案：秒三、计算题1. 给定一个RLC串联电路，其中电阻R=10Ω，电感L=200mH，电容C=150μF。

计算电路的自然频率f0。

解：自然频率f0可以通过公式f0=1/(2π√(LC))计算得出。

将给定的数值代入公式，得：f0 = 1 / (2π√(200×10^-3 × 150×10^-6)) ≈ 49.98Hz答案：约49.98Hz2. 一个RC串联电路充电5分钟后，电容器两端的电压达到了电源电压的90%。
