投影法的基本知识课件(共17张PPT)《土木工程制图与识图》
同名投影上
2.1.2 物体的三面投影
1.三面投影的形成
正立 投ቤተ መጻሕፍቲ ባይዱ面
侧立 投影面
水平 投影面
如果将物体放在三个 相互垂直的投影面之 间，用三组分别垂直 于三个投影面的平行 投射线投影，就能得 到该物体三个面的正 投影图。一般物体用 三个正投影图结合起 来，就能反映它的全 部形状和大小。
2.三面投影的展开
为了把形体的三面投影画在一张图纸平面内，国家制图标 准规定：V面保持不动，H面围绕OX轴向下旋转90°角与 V面重合，W面围绕OZ轴向右后旋转90°角与V面重合， 从而将三个投影面V-H-W摊平在一个平面上，得到的物 体的三面投影。
3.三面投影的规律
• 三面投影图之间的尺寸关系（“三等关系”) 长对正 高平齐 宽相等
真实性• 当元素平行于投影面时，其投影反映元素的真实
形状。线段反映实长，平面反映实形。
3.正投影的基本特性
积聚性• 当直线或平面图形垂直于投影面时，它们的投影
分别积聚为点和直线 。
3.正投影的基本特性
类似性 • 倾斜于投影面的直线，其投影也为一直线，直线 相仿性 的性质不变，但投影长度比空间直线短。
2.1 投影法的基本知识
2.1 投影法的基本知识
2.1.1 投影及其特性
1、投影的形成
投影中心
投射线
物体
投影 投影 面
2、投影的分类
中心投影 平行投影
斜投影 正投影
中心投影
斜投影
正投影
3.正投影的基本特性
➢ 真实性 ➢ 积聚性 ➢ 类似性（相仿性） ➢ 从属性 ➢ 定比性 ➢ 平行性
3.正投影的基本特性
• 倾斜于投影面的平面图形，其投影也为一平面图 形，表现为平面尺寸减小，为原图形的类似形，
2.1.2 物体的三面投影
1.三面投影的形成
正立 投ቤተ መጻሕፍቲ ባይዱ面
侧立 投影面
水平 投影面
如果将物体放在三个 相互垂直的投影面之 间，用三组分别垂直 于三个投影面的平行 投射线投影，就能得 到该物体三个面的正 投影图。一般物体用 三个正投影图结合起 来，就能反映它的全 部形状和大小。
2.三面投影的展开
为了把形体的三面投影画在一张图纸平面内，国家制图标 准规定：V面保持不动，H面围绕OX轴向下旋转90°角与 V面重合，W面围绕OZ轴向右后旋转90°角与V面重合， 从而将三个投影面V-H-W摊平在一个平面上，得到的物 体的三面投影。
3.三面投影的规律
• 三面投影图之间的尺寸关系（“三等关系”) 长对正 高平齐 宽相等
真实性• 当元素平行于投影面时，其投影反映元素的真实
形状。线段反映实长，平面反映实形。
3.正投影的基本特性
积聚性• 当直线或平面图形垂直于投影面时，它们的投影
分别积聚为点和直线 。
3.正投影的基本特性
类似性 • 倾斜于投影面的直线，其投影也为一直线，直线 相仿性 的性质不变，但投影长度比空间直线短。
2.1 投影法的基本知识
2.1 投影法的基本知识
2.1.1 投影及其特性
1、投影的形成
投影中心
投射线
物体
投影 投影 面
2、投影的分类
中心投影 平行投影
斜投影 正投影
中心投影
斜投影
正投影
3.正投影的基本特性
➢ 真实性 ➢ 积聚性 ➢ 类似性（相仿性） ➢ 从属性 ➢ 定比性 ➢ 平行性
3.正投影的基本特性
• 倾斜于投影面的平面图形，其投影也为一平面图 形，表现为平面尺寸减小，为原图形的类似形，

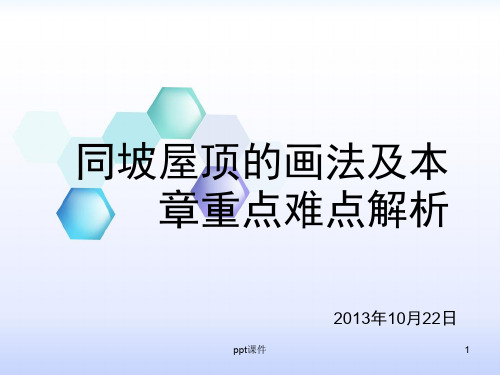

同坡屋顶的画法及本章重点难点解析 ppt课件
l
P
B
X
K
m
m C
L F
Nka l
fb
c
n
PH
c H
n kb
f
n
a O
a
l
求两平面交线的问题可以看作是求两个共有点的问题,
由于特殊位置平面的某些投影有积聚性，交线可直接求出。
ppt课件
31
平面可见性的判别
VM B
m
c
f
b
k l
m C
K F
X L
N ka
f
l
a
n
O
m
a
kb
f
l
c
3.4 综合问题分析
ppt课件
17
3.1 平行问题
3.1.1 直线与平面平行 3.1.2 平面与平面平行
ppt课件
18
3.1.1 直线与平面平行
P
C
A
D
B
若平面外的一条直线与平面内的一条直线平行，则该直线与 该平面平行。
ppt课件
19
例1 试判断直线AB是否平行于平面 CDE。
c
g
d
f
f 2
1 e
a
1
e PV
e
e
2
a
f
1
ppt课件
1
f 2 k
a
2 k
a
f
65
例16 求点C到直线AB的距离。
a
c X
c
b O
b
a
ppt课件
66
分析
A
K
P
C
B
过C点作直线AB的垂线CK一定在过C点并且与AB垂直 的平面P内，过C点作一平面与直线AB垂直，求出该平面与 AB的交点K，最后求出垂线CK的实长即为所求。
9.2同坡屋面交线
屋檐线相互平行且等高的两坡面如相交必相交成水平屋脊线其水平投影与两屋檐线的水平投影平行且等距
同坡屋面
α α

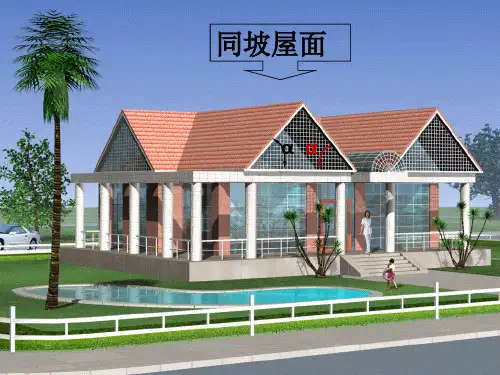

空间分析： 具有同坡屋面屋顶的楼房。
在坡屋 顶中，如果 各屋面有相 同的水平倾 角，且屋檐 各处同高， 则由这种屋 面构成的屋 顶称为同坡 屋顶。
同坡屋面屋顶立体图
屋脊线 斜脊线 屋面交线交点 屋檐多边形
从平面图开始作图解题，补出俯视图和主视图:
30° 30° 30°
补出同坡屋面的左视图：
求小房与门斗及烟囱与屋面的表面交线。
空间分析： 1.在屋檐多边形平面上作辅助线。
W
V
2. 根据已知投影，求屋面交线交点
ห้องสมุดไป่ตู้
作图步骤： 1.求烟囱的交线；
2 . 求同坡屋面的交线
答案：即求平面立体与平面立体的交线。
天沟线
同坡屋面的投影
四坡屋面房屋的三面正投影
同坡屋面的概念：
右上图为屋檐等高的四坡顶 屋面，右下图为其投影图,其屋 面交线及其投影有如下特性： 1.屋檐线相互 平行且等高 的 两坡面如相交，必相交成水平 屋脊线，其水平投影与 两屋檐 线的水平投影平行且等距. 2.屋檐线相交的两坡面。必 交成斜脊线或天沟线,斜脊线位 于凸墙角处，天沟线位于凹墙 角处。当屋檐线相交成直角时 两无论是天沟线或斜脊线,它们 的水平投影与屋檐线的水平投 影都成45˚角。 3.在屋面上如果有两条交线 交于一点，必有第三条交线交 于此点，这个点就是三个相邻 屋面的公有点。如图中A、B、 G、H四点
同坡屋面
α α
空间分析： 具有同坡屋面屋顶的楼房。
在坡屋 顶中，如果 各屋面有相 同的水平倾 角，且屋檐 各处同高， 则由这种屋 面构成的屋 顶称为同坡 屋顶。
同坡屋面屋顶立体图
屋脊线 斜脊线 屋面交线交点 屋檐多边形
从平面图开始作图解题，补出俯视图和主视图:
30° 30° 30°
补出同坡屋面的左视图：
求小房与门斗及烟囱与屋面的表面交线。
空间分析： 1.在屋檐多边形平面上作辅助线。
W
V
2. 根据已知投影，求屋面交线交点
ห้องสมุดไป่ตู้
作图步骤： 1.求烟囱的交线；
2 . 求同坡屋面的交线
答案：即求平面立体与平面立体的交线。
天沟线
同坡屋面的投影
四坡屋面房屋的三面正投影
同坡屋面的概念：
右上图为屋檐等高的四坡顶 屋面，右下图为其投影图,其屋 面交线及其投影有如下特性： 1.屋檐线相互 平行且等高 的 两坡面如相交，必相交成水平 屋脊线，其水平投影与 两屋檐 线的水平投影平行且等距. 2.屋檐线相交的两坡面。必 交成斜脊线或天沟线,斜脊线位 于凸墙角处，天沟线位于凹墙 角处。当屋檐线相交成直角时 两无论是天沟线或斜脊线,它们 的水平投影与屋檐线的水平投 影都成45˚角。 3.在屋面上如果有两条交线 交于一点，必有第三条交线交 于此点，这个点就是三个相邻 屋面的公有点。如图中A、B、 G、H四点
《同坡屋面的投影》课件
实例二：某商业建筑的同坡屋面设计
总结词
功能性与美观性
详细描述
该商业建筑采用同坡屋面设计，不仅满足了建筑的功能需求，还为城市景观增 添了一道亮丽的风景线。同坡屋面结构合理，排水顺畅，有效避免了雨水滞留 和渗漏问题。
实例三：某公园的同坡屋面景观设计
总结词：绿色环保
详细描述：在某公园中，同坡屋面设计被巧妙地应用于景观建筑中。这种设计不仅有利于雨水收集和 利用，还有助于降低能耗和维护生态平衡。同坡屋面与周围的植被和景观融为一体，营造出一种自然 、和谐的氛围。
02
同坡屋面在建筑设计和工程实践 中具有广泛的应用，特别是在大 型公共建筑、工业厂房和仓库等 领域。
同坡屋面的类型
直线型同坡屋面
屋面形状为直线型，坡度一致， 适用于矩形、方形等平面形状的
建筑。
曲线型同坡屋面
屋面形状为曲线型，坡度一致，适 用于圆形、椭圆形等非平面形状的 建筑。
组合型同坡屋面
由直线型和曲线型同坡屋面组合而 成，适用于复杂平面形状的建筑。
3
景观元素设计
通过同坡屋面的投影，可以设计出独特的景观元 素，如雕塑、水景等，丰富景观层次和视觉效果 。
PART 04
同坡屋面投影的实例分析
实例一：某别墅的同坡屋面设计
总结词：独特风格
详细描述：该别墅采用同坡屋面设计，呈现出一种别具一格的建筑风格。屋面与 周围环境相协调，彰显出自然与建筑的完美结合。
高建筑的舒适度和节能性能。
空间利用
通过同坡屋面的投影，可以合理 规划建筑内部空间，优化空间布
局，提高空间利用率。
结构设计中的应用
结构稳定性分析
同坡屋面的投影可以用于结构稳定性分析，通过模拟不同工况下 的受力情况，优化结构设计。
9.2同坡屋面交线
从平面图开始作图解题，补出俯视图和主视图:
30° 30° 30°
补出同坡屋面的左视图：
求小房与门斗及烟Biblioteka 与屋面的表面交线。空间分析： 1.在屋檐多边形平面上作辅助线。
W
V
2. 根据已知投影，求屋面交线交点
作图步骤： 1.求烟囱的交线；
2 . 求同坡屋面的交线
答案：即求平面立体与平面立体的交线。
同坡屋面
α α
空间分析： 具有同坡屋面屋顶的楼房。
在坡屋 顶中，如果 各屋面有相 同的水平倾 角，且屋檐 各处同高， 则由这种屋 面构成的屋 顶称为同坡 屋顶。
同坡屋面屋顶立体图
屋脊线 斜脊线 屋面交线交点 屋檐多边形
天沟线
同坡屋面的投影
四坡屋面房屋的三面正投影
同坡屋面的概念：
右上图为屋檐等高的四坡顶 屋面，右下图为其投影图,其屋 面交线及其投影有如下特性： 1.屋檐线相互 平行且等高 的 两坡面如相交，必相交成水平 屋脊线，其水平投影与 两屋檐 线的水平投影平行且等距. 2.屋檐线相交的两坡面。必 交成斜脊线或天沟线,斜脊线位 于凸墙角处，天沟线位于凹墙 角处。当屋檐线相交成直角时 两无论是天沟线或斜脊线,它们 的水平投影与屋檐线的水平投 影都成45˚角。 3.在屋面上如果有两条交线 交于一点，必有第三条交线交 于此点，这个点就是三个相邻 屋面的公有点。如图中A、B、 G、H四点
9.2同坡屋面交线
从平面图开始作图解题，补出俯视图和主视图:
30° 30° 30°
补出同坡屋面的左视图：
求小房与门斗及烟囱与屋面的表面交线。
空间分析： 1.在屋檐多边形平面上作辅助线。
W
V
2. 根据已知投影，求屋面交线交点
作图步骤： 1.求烟囱的交线；
2 . 求同坡屋面的交线
答案：即求平面立体与平面立体的交线。
天沟线
同坡屋面的投影
四坡屋面房屋的三面正投影
同坡屋面的概念：
右上图为屋檐等高的四坡顶 屋面，右下图为其投影图,其屋 面交线及其投影有如下特性： 1.屋檐线相互 平行且等高 的 两坡面如相交，必相交成水平 屋脊线，其水平投影与 两屋檐 线的水平投影平行且等距. 2.屋檐线相交的两坡面。必 交成斜脊线或天沟线,斜脊线位 于凸墙角处，天沟线位于凹墙 角处。当屋檐线相交成直角时 两无论是天沟线或斜脊线,它们 的水平投影与屋檐线的水平投 影都成45˚角。 3.在屋面上如果有两条交线 交于一点，必有第三条交线交 于此点，这个点就是三个相邻 屋面的公有点。如图中A、B、 G、H四点
同坡屋面屋顶立体图屋脊线斜脊线屋面交线交点天沟线屋檐多边形同坡屋面的投影四坡屋面房屋的三面正投影同坡屋面的概念
同坡屋面
α α
空间分析： 具有同坡屋面屋顶的楼房。
在坡屋 顶中，如果 各屋面有相 同的水平倾 角，且屋檐 各处同高， 则由这种屋 面构成立体图
屋脊线 斜脊线 屋面交线交点 屋檐多边形
同坡屋顶的投影+相贯线

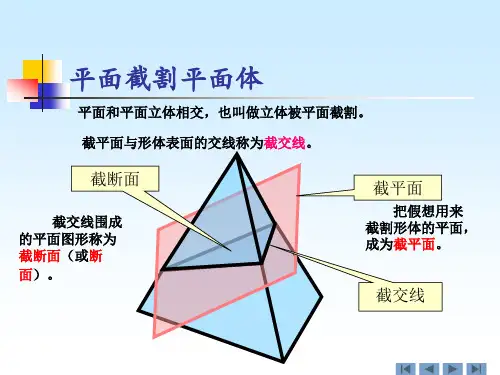

截交线的求法
s'
例4、求作正 垂面截割三棱 锥S－ABC的 截交线。 2' b' 1 3' PV
1'
a' a
c'
s
3
c
2
b
直线和平面体相交
直线和平面立体 相交，在立体的表面 上可以得到两个交点。 这种交点叫做贯穿点。
N
M
贯穿点的求法
求贯穿点的常用方法有两种： 第一种方法：利用积聚性求贯穿点； 第二种方法：利用辅助平面求贯穿点。即当直线与立体 表面的投影没有积聚性时，用辅助平面求贯穿点。 作辅助平面求贯穿点的步骤如下： 1、通过已知直线作一个辅助平面（通常选择投影面垂直 面作为辅助平面）。 2、求出辅助平面和平面立体的截交线。 3、确定截交线和已知直线的交点。这个交点即为所求贯 穿点。
相贯线
3' 4' 5' 6'
2'
例7、求两相交立体的 相贯线。 1'
相贯线具有对称性，其 正面投影积聚在横向房 屋的正面轮廓线上
3 ቤተ መጻሕፍቲ ባይዱ 1
4 5 6
同坡屋顶的投影
屋顶有若干平面组成，且这些平面对水平面的 倾角都相等，这种屋顶就叫做同坡屋顶。
平脊线
斜脊线
天沟线 凸角 凹角
屋檐线
同坡屋顶的特性
当同坡屋顶各坡面的屋檐的高度相等时，同坡屋 顶就具有以下特性： （1）两坡面的屋檐线相交时，其交线为斜脊线，它的 水平投影必为这两屋檐线的夹角的分角线； （2）两坡面的屋檐线平行时，其交线为平脊线，它的 水平投影必为与两屋檐等距离的平行线；
相贯线
相贯线的性质和求法
相贯线和截交线一样，具有闭合性和共有性的特点。但相贯
同坡屋面交线
W
V
2. 根据已知投影，求屋面交线交点
作图步骤： 1.求烟囱的交线； 2 . 求同坡屋面的交线
答案：即求平面立体与平面立体的交线。求两个五棱柱的相贯线题给 分析作图
利用棱线与积聚性棱面 相交求 出交点
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
从平面图开始作图解题，补出俯视图和主视图:
30°
30°30°
补出同坡屋面的左视图：
五、已知四坡屋面的倾角α =30°及檐口线的H投 影，求屋面交线的V/H投影。 (见形考作业册P11)
首先作出平面图投影
30°
答案：
求小房与门斗及烟囱与屋面的表面交线。
空间分析：1.在屋檐多边形平面上作辅助线。
同坡屋面
αα
空间分析： 具有同坡屋面屋顶的楼房。
同坡屋面屋顶立体图。
平脊 屋面交线交点 斜脊
屋檐多边形
斜沟
同坡屋面的投影
四坡屋面房屋的三面正投影
同坡屋面的概念：
在坡顶屋面中，同一个屋 顶的各个坡面，对水平面的倾 角相同，称为同坡屋面。
右上图为屋檐等高的四坡顶屋 面，右下图为其投影图,其屋面交 线及其投影有如下特性：
1.屋檐线相互 平行 的两坡面如相 交，必相交成水平屋脊线，其水平投 影与 两屋檐线的水平投影平行且等距.
2.屋檐线相交的两坡面。必交成 斜脊线或天沟线,斜脊线位于凸墙角 处，天沟线位于凹墙角处。无论是 天沟线或斜脊线,它们的水平投影与 屋檐线的水平投影都成45˚角。
3.在屋面上如果有两条交线交于一 点，必有第三条交线交于此点，这 个点就是三个相邻屋面的公有点。 如图中A、B、G、H四点
同坡屋面的投影17页PPT
例题再分析：
α
知识延伸：
结束语：感谢收看！
