10kV户外跌落式熔断器保护原理、安装检查与故障处理作者: 朱云超单位: 淮安供电公司淮阴营业部摘要:本文主要阐述了10kV户外跌落式熔断器保护原理和安装检查,对10kV户外跌落式熔断器在运行中常见故障进行了分析,并提出了这些故障的一般处理措施。
关键字:10kV户外跌落式熔断器保护原理安装检查处理措施10kV户外跌落式熔断器具有结构简单、价格便宜、维护方便、体积小巧、使用可靠、有明显断开点的特点,被广泛安装在配电变压器高压侧,用于保护配电变压器和10kV架空配电线路不受配电变压器故障影响,也有农村的长线路在变电所继电保护达不到的线路末段和线路分支安装跌落式熔断器进行保护的。
一、跌落式熔断器保护原理跌落式熔断器又叫跌落式开关或跌落保险器,一般由绝缘子、上下接触导电系统和熔管等构成。
跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。
当系统发生故障时,故障电流超过熔体(丝)的额定动作值时,熔体会按其反时限的熔断特征熔断,断口在熔管内产生电弧,电弧高温致使消弧管内壁产生大量的气体,高压气体向管外高速喷出,将电弧吹灭。
熔丝熔断后,熔丝的拉力消失,使消弧管上方动触头的锁紧机构释放,消弧管在自重力及静触头弹力的作用下,绕其下轴翻转跌落,使动静触头分离,形成明显的开断位置。
二、跌落式熔断器的安装检查跌落式熔断器各部件的本体、安装质量关系到跌落式熔断器能否对配电变压器和线路起到保护作用,因此跌落式熔断器的安装前、安装后检查不容忽视。
(一)安装前检查:应检查产品的型号、规格是否与设计材料相符,附件、备件是否齐备,“使用说明书”、“产品合格证”、“试验报告”等是否齐全。
将熔断器各部分擦拭干净,检查部分螺纹连接是否紧固,各转轴部分是否灵活,铸件不应有裂纹、砂眼、锈蚀,瓷件良好,弹簧有无锈蚀,熔丝管不应有吸潮膨胀或弯曲现象,导电接触部位是否接触良好,对跌落式熔断器做耐压试验。
(二)安装后检查:应检查跌落式熔断器安装工艺,主要检查内容有:熔断器部件整洁齐全无损伤;安装牢固、排列整齐,安装高度应距地面垂直距离不小于4.5米的横担上,熔管轴线与地面垂线之间的夹角为15-30度,熔断器水平相间距离不小于500mm;上、下引线压紧,与线路导线的连接紧密可靠;熔丝规格正确,熔丝两端压紧、弹力适中,无拧伤、克断现象;熔管长度合适,操作灵活,接触紧密,无卡阻硬撞击合闸或松动自行掉管现象。
跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关。
它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
安装在配电线路分支线上.可缩小停电范围。
因其有一个明显的断开点,具有了隔离开关的功能,给检修线路和设备创造了一个安全环境,增加了检修人员安全性。
带拉负荷的跌落式熔断器,还配有弹性辅助触头和灭弧罩,用以分合额定负荷电流。
用途及执行标准本产品使用于10~35kV配电线路分支线和配电变压器一次侧,用于过载和短路保护,分合额定负荷电流。
本产品型号按JR/T8321-1996《交流高压熔断器型号编制方法》的规定进行编制,产品参数GBl5166.3-1994《交流高压熔断器喷射式熔断器》标准执行。
对该标准中未明确定义的重要参数参配置方式,按JB/DQ2139—1986《10~35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。
型号及含义本产品型号按照JB/T8321*-1996《交流高压熔断器型号编制方法》的规定进行编制,具体如下①高强度绝缘子② 平行沟槽接线端子(可选件)③ 上端触头一银对银,不锈钢弹簧提供高接触压力④ 与Loadbuster负荷开断工具配合的拉勾⑤ 熔丝管-具有耐水、抗紫外线特殊涂层⑥ 套环接头一切断后保证可靠脱扣⑦ 增强型铸钢管套⑧ 不锈钢弹簧板,快速抽出熔丝⑨ 耳轴套一在合闸期间,将管固定在铰链上⑩ 高强镀银铸铜耳轴,避免合闸时熔管左右晃动银对银下触头(图示不可见)提供双重导流编号部件名称1 背板2 长螺杆3 安装支架4 瓷件(或陶瓷绝缘子)5 接线座6 上支座7 上触头8 附属钩9 操作环10 熔丝管11 套环接头12 下支座。
跌落式熔断器的操作方式跌落式熔断器是一种根据电路故障电流大小自动断开电路的保护装置。
其操作方式简单易懂,下文将从以下内容进行介绍:跌落式熔断器的原理、跌落式熔断器的操作步骤、跌落式熔断器的注意事项。
跌落式熔断器的原理跌落式熔断器实际上就是一种带有熔丝的保险丝,熔丝是一种能够在电流过大时熔断的电子元件。
在正常情况下,电流通过熔丝时,其温度不会升高到熔断的温度,因此电路可以正常工作。
但是,如果电路中出现了短路、过载或其它异常情况,电流会急剧增加,这时熔丝的温度就会快速升高,当熔丝达到熔断温度时,就会自动断开电路,起到保护电路的作用。
跌落式熔断器的操作步骤跌落式熔断器的操作十分简单,只需按照以下步骤进行:1.先确保电路处于断电状态。
2.找到跌落式熔断器,并确定其位置。
3.拆下熔断器盖子,取出熔丝。
4.根据电路故障电流大小选择合适的熔丝进行更换。
5.将新的熔丝安装到跌落式熔断器中,并安装熔断器盖子。
6.打开电路电源,检查电路是否正常工作。
跌落式熔断器的注意事项在操作跌落式熔断器时,也需要注意以下事项:1.在更换熔丝时,需要根据电路故障电流大小选择合适的熔丝。
如果选用的熔丝电流太小,可能会造成保护不到位,电路无法及时断开,从而影响保护效果;而熔丝电流过大,则容易造成误触发,使电路在正常工作时也会断开。
2.在更换熔丝时,一定要确保电路处于断电状态,避免触电或其他安全事故。
3.更换熔丝时,需要先拆下熔断器盖子,然后取下原有的熔丝,并根据其尺寸和标识选择相应的新熔丝。
4.更换熔丝后,需要安装好熔断器盖子,确保电路处于正常工作状态,避免电路短路或其它操作误区引起的安全事故。
综上所述,跌落式熔断器是一种安全、可靠的电路保护装置,其操作方式简单易懂,但在使用过程中需要注意选择合适的熔丝并遵守操作步骤和注意事项,以确保电路能够获得最佳的保护效果。

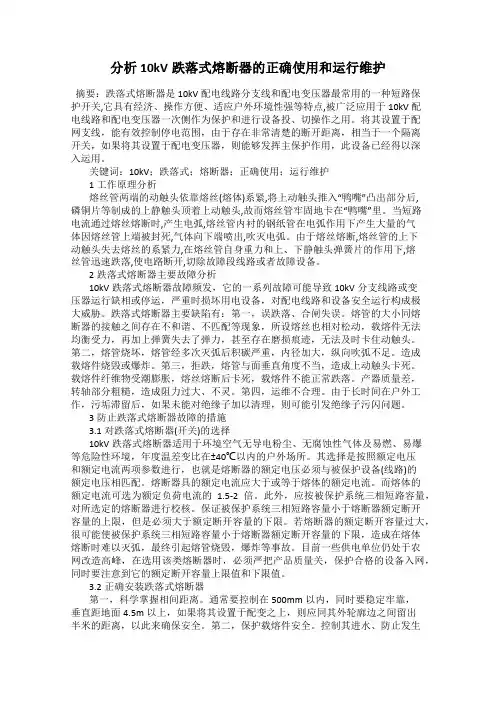

分析10kV跌落式熔断器的正确使用和运行维护摘要:跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
将其设置于配网支线,能有效控制停电范围,由于存在非常清楚的断开距离,相当于一个隔离开关,如果将其设置于配电变压器,则能够发挥主保护作用,此设备已经得以深入运用。
关键词:10kV;跌落式;熔断器;正确使用;运行维护1工作原理分析熔丝管两端的动触头依靠熔丝(熔体)系紧,将上动触头推入“鸭嘴”凸出部分后,磷铜片等制成的上静触头顶着上动触头,故而熔丝管牢固地卡在“鸭嘴”里。
当短路电流通过熔丝熔断时,产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧。
由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管自身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故障段线路或者故障设备。
2跌落式熔断器主要故障分析10kV跌落式熔断器故障频发,它的一系列故障可能导致10kV分支线路或变压器运行缺相或停运,严重时损坏用电设备,对配电线路和设备安全运行构成极大威胁。
跌落式熔断器主要缺陷有:第一,误跌落、合闸失误。
熔管的大小同熔断器的接触之间存在不和谐、不匹配等现象,所设熔丝也相对松动,载熔件无法均衡受力,再加上弹簧失去了弹力,甚至存在磨损痕迹,无法及时卡住动触头。
第二,熔管烧坏,熔管经多次灭弧后积碳严重,内径加大,纵向吹弧不足。
造成载熔件烧毁或爆炸。
第三,拒跌,熔管与面垂直角度不当,造成上动触头卡死。
载熔件纤维物受潮膨胀,熔丝熔断后卡死,载熔件不能正常跌落。
产器质量差,转轴部分粗糙,造成阻力过大、不灵。
第四,运维不合理。
由于长时间在户外工作,污垢滞留后,如果未能对绝缘子加以清理,则可能引发绝缘子污闪问题。

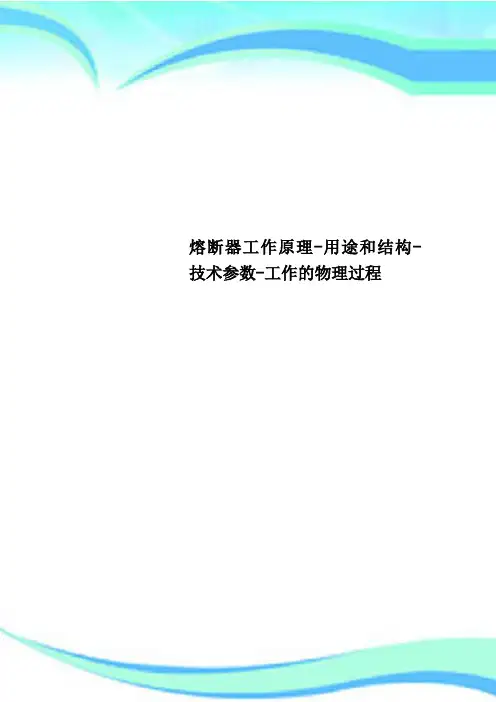

熔断器工作原理-用途和结构-技术参数-工作的物理过程————————————————————————————————作者:————————————————————————————————日期:熔断器工作原理/用途和结构/技术参数/工作的物理过程1、熔断器(fuse-link)的用途和结构熔断器是当电流超过规定值一定时间后,以它本身产生的热量使熔体熔化而分断电器的保护电器,它是集感应、比较与执行于一体的最简单且性能优异的保护电器,在低压配电线路中作短路和过载保护用。
由于熔断器对过载反应不灵敏,所以不宜用于过载保护,主要用于短路保护。
熔断器主要由熔体和安装熔体的熔管和熔座组成。
其中熔体是主要部分,既是感受元件又是执行元件。
熔体可以做成丝状、片状、带状、笼状,材料有两类:低熔点材料,如铅、锌、锡及铅锡合金;另一类为高熔点材料,如银、铜、铝等。
熔管的材料为陶瓷、绝缘钢纸或玻璃纤维。
2、熔断器的主要工作原理和主要技术参数:熔断器是一种结构简单、使用方便、价格低廉的保护电器。
它主要有熔体和安装熔体的导电零件组成,此外还有绝缘座和绝缘管组成。
使用时,熔体被保护电路串联,当电路为正常负载电流时,熔体温度较低。
如果电路发生短路故障时,电路电流增大,熔体发热。
当熔体温度升高到熔点时,自行熔断,分断故障电路,达到保护线路的目的。
3、熔断器工作的物理过程:1).熔体升温当电路中出现短路电流时,使熔体温度升高到熔化温度,但熔体仍然处于固体状态,并没有开始熔化。
此时,电流越大,温度上升越快。
2).熔体熔化熔体继续吸收热量,其中部分金属开始从固体状态转变为液体状态。
由于熔体熔化需要吸收一部分热,因此,这个阶段内,熔体温度始终保持在熔点。
3).电弧产生熔化了的金属继续被加热直至汽化,即出现金属蒸汽。
此时,由于瞬间小的绝缘间隙的出现,电流突然中断,此时的电路电压会立即击穿此间隙,产生电弧,从而使电路又一次接通,形成第二次加热阶段。

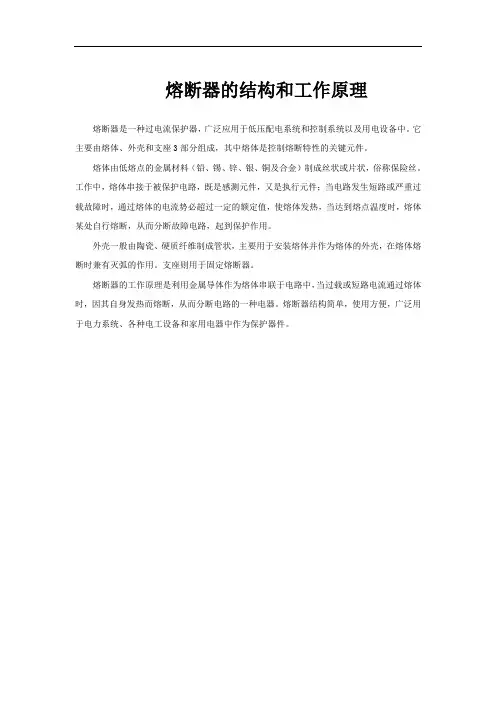

熔断器的结构和工作原理
熔断器是一种过电流保护器,广泛应用于低压配电系统和控制系统以及用电设备中。
它主要由熔体、外壳和支座3部分组成,其中熔体是控制熔断特性的关键元件。
熔体由低熔点的金属材料(铅、锡、锌、银、铜及合金)制成丝状或片状,俗称保险丝。
工作中,熔体串接于被保护电路,既是感测元件,又是执行元件;当电路发生短路或严重过载故障时,通过熔体的电流势必超过一定的额定值,使熔体发热,当达到熔点温度时,熔体某处自行熔断,从而分断故障电路,起到保护作用。
外壳一般由陶瓷、硬质纤维制成管状,主要用于安装熔体并作为熔体的外壳,在熔体熔断时兼有灭弧的作用。
支座则用于固定熔断器。
熔断器的工作原理是利用金属导体作为熔体串联于电路中,当过载或短路电流通过熔体时,因其自身发热而熔断,从而分断电路的一种电器。
熔断器结构简单,使用方便,广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

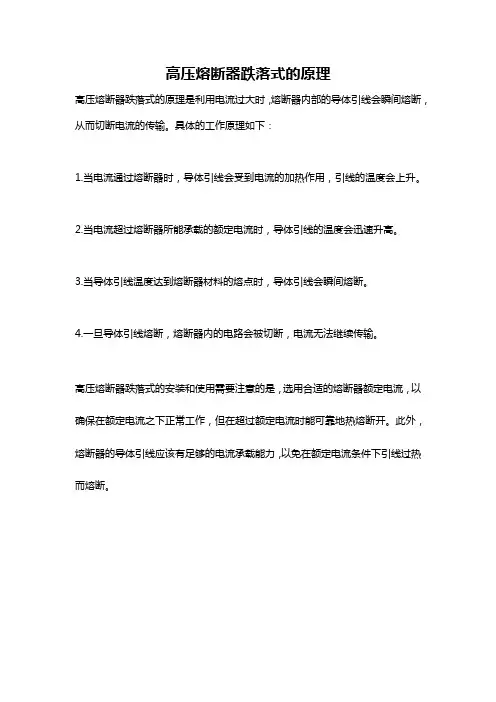

高压熔断器跌落式的原理
高压熔断器跌落式的原理是利用电流过大时,熔断器内部的导体引线会瞬间熔断,从而切断电流的传输。
具体的工作原理如下:
1.当电流通过熔断器时,导体引线会受到电流的加热作用,引线的温度会上升。
2.当电流超过熔断器所能承载的额定电流时,导体引线的温度会迅速升高。
3.当导体引线温度达到熔断器材料的熔点时,导体引线会瞬间熔断。
4.一旦导体引线熔断,熔断器内的电路会被切断,电流无法继续传输。
高压熔断器跌落式的安装和使用需要注意的是,选用合适的熔断器额定电流,以确保在额定电流之下正常工作,但在超过额定电流时能可靠地热熔断开。
此外,熔断器的导体引线应该有足够的电流承载能力,以免在额定电流条件下引线过热而熔断。

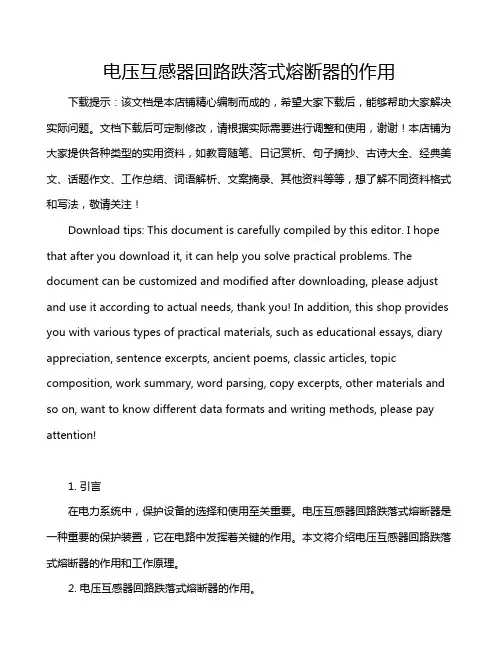

电压互感器回路跌落式熔断器的作用下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在电力系统中,保护设备的选择和使用至关重要。
配电设备跌落式熔断器的作用及结构一、跌落式熔断器的作用10kV跌落式熔断器可装在杆上变压器高压侧、互感器和电容器与线路连接处,提供过载和短路保护,也可装在长线路末端或分支线路上,对继电保护保护不到的范围提供保护。
跌落式熔断器结构简单、价格便宜、维护方便、体积小巧,在配电网中应用广泛。
其工作原理是:熔丝穿过熔管,两端拧紧,正常时,靠熔丝的张力使熔管上动触头与上静触头可靠接触,当故障时,熔丝熔断,形成电弧,熔管内产生大量气体,对电弧形成吹弧,使电弧拉长并熄灭,同时失去熔丝拉力,在重力作用下,熔丝管向下跌落,切断电路,形成明显的断开距离。
二、结构跌落式熔断器由上下导电部分、熔丝管、绝缘部分和固定部分组成。
熔丝管又包括:熔管、熔丝、管帽、操作环、上下动触头、短轴。
熔丝材料一般为铜银合金,熔点高,并具有一定的机械强度。
在熔管的上端还有一个释放压力帽,放置有一低熔点熔片。
当开断大电流时,上端帽的薄熔片融化形成双端排气;当开断小电流时,上端帽的薄熔片不动作,形成单端排气。
三、技术参数跌落式熔断器主要技术参数有:额定电压,额定电流,额定开断电流、最小开断电流,额定雷电冲击耐受电压,额定1min工频耐受电压,爬电比距,能够开断负荷电流的水平等。
熔丝的主要技术参数有:熔体的额定电流、材料和熔断特性曲线等。

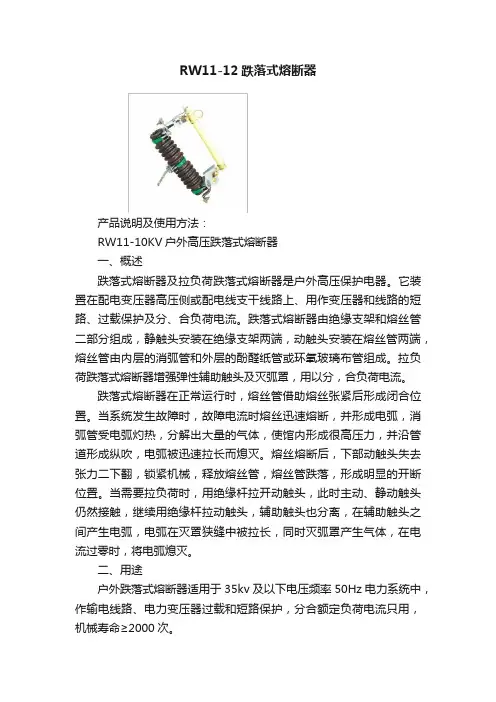

四、常用跌落式熔断器跌落式熔断器的形式很多,常用的有RW3-10型,RW4-10型,RW10-10F型,RW11-10型,PW12-100(200)/6.3、8、12等。
RW10-10F型和RW11-10型是目前常用的两种普通型跌落式熔断器。
两种型号各有特点,前者构造主要利用圈簧的弹力压紧触头,上端装有灭弧室和弧触头,具备带电操作分合闸的能力,而后者主要利用弹簧的弹力压紧触头,不能带负荷分合闸。
两种型号跌落式熔断器的熔管及上下接触导电系统结构尺寸略有不同,为保证事故处理时熔管和熔丝的互换性,减少事故处理备件数量,一个维护区域宜固定使用一种型号跌落式熔断器。
