永磁同步电机工作原理

永磁同步电动机的工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场之间的相互作用来实现电动机工作的电机。

其工作原理如下：
1. 永磁体磁通产生：在永磁同步电动机内，通过一组永磁体（通常为强大的永磁体磁铁）产生持久稳定的磁通，这个磁场是固定的，不需要外部电源。

2. 定子产生旋转磁场：在电动机的定子中通过三相交流电源输入三相电流，产生旋转磁场。

这个旋转磁场的频率和大小由输入电源的电压和频率决定。

3. 磁场相互作用：永磁体产生的稳定磁场与旋转磁场相互作用产生转矩。

旋转磁场的磁场分布会推动永磁体内的磁场旋转，从而使电动机动起来。

4. 运动控制：通过控制电动机输入的电流频率和幅值，可以调整旋转磁场的磁场分布，实现对电动机运动的控制。

通过调整电流频率和幅值，可以改变磁场相互作用的方式，从而实现调速、定位等功能。

总结起来，永磁同步电动机的工作原理是通过永磁体产生的稳定磁场与电流产生的旋转磁场相互作用，从而产生转矩，驱动电动机工作。

控制电流的频率和幅值可以实现对电动机运动的精确控制。

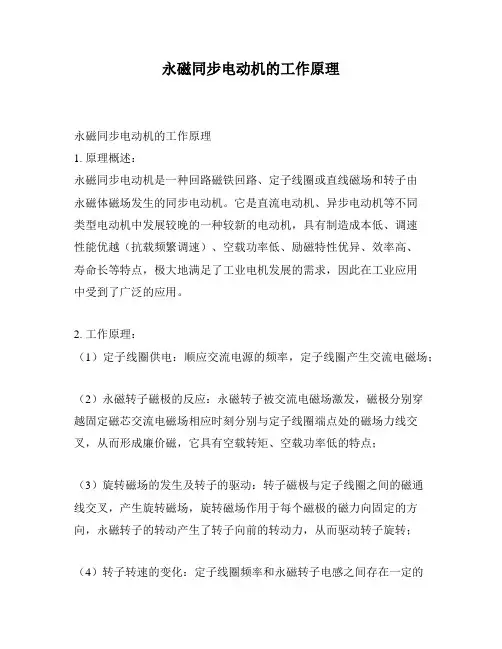

永磁同步电动机的工作原理永磁同步电动机的工作原理1. 原理概述：永磁同步电动机是一种回路磁铁回路、定子线圈或直线磁场和转子由永磁体磁场发生的同步电动机。

它是直流电动机、异步电动机等不同类型电动机中发展较晚的一种较新的电动机，具有制造成本低、调速性能优越（抗载频繁调速）、空载功率低、励磁特性优异、效率高、寿命长等特点，极大地满足了工业电机发展的需求，因此在工业应用中受到了广泛的应用。

2. 工作原理：（1）定子线圈供电：顺应交流电源的频率，定子线圈产生交流电磁场；（2）永磁转子磁极的反应：永磁转子被交流电磁场激发，磁极分别穿越固定磁芯交流电磁场相应时刻分别与定子线圈端点处的磁场力线交叉，从而形成廉价磁，它具有空载转矩、空载功率低的特点；（3）旋转磁场的发生及转子的驱动：转子磁极与定子线圈之间的磁通线交叉，产生旋转磁场，旋转磁场作用于每个磁极的磁力向固定的方向，永磁转子的转动产生了转子向前的转动力，从而驱动转子旋转；（4）转子转速的变化：定子线圈频率和永磁转子电感之间存在一定的滞后关系，而随着频率的变化，转子的转速也会随之变化，从而实现调速的目的。

3. 优点：（1）制造成本低：与异步电动机相比，永磁同步电动机无需安装绕组及励磁电路，制造工艺简单，且可拼装成组合机结构，成本低；（2）调速性能优越：由于永磁转子可以抗变频器的频繁调节，调速变化稳定、性能好，既可实现稳态调速，也可实现快速、平稳的调速；（3）空载功率低：永磁转子可通过绝缘材料以最低成本实现较小的空载功率，从而满足操作要求；（4）励磁特性优越：永磁同步电动机的励磁特性好，可以根据不同的调速要求，设置不同的励磁电压；（5）效率高：永磁电动机的效率高，不受频率的影响，使得在实际的使用过程中能够获得更好的效率；（6）寿命长：由于永磁转子可以抵抗载荷瞬变和磁场空载，有效缓冲定子线圈之间的空载、过压和短路，从而提高了永磁同步电动机的使用寿命。

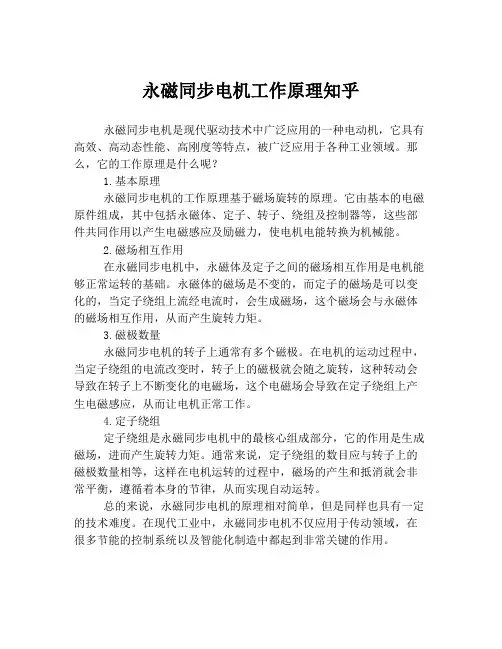

永磁同步电机工作原理知乎
永磁同步电机是现代驱动技术中广泛应用的一种电动机，它具有高效、高动态性能、高刚度等特点，被广泛应用于各种工业领域。

那么，它的工作原理是什么呢？
1.基本原理
永磁同步电机的工作原理基于磁场旋转的原理。

它由基本的电磁原件组成，其中包括永磁体、定子、转子、绕组及控制器等，这些部件共同作用以产生电磁感应及励磁力，使电机电能转换为机械能。

2.磁场相互作用
在永磁同步电机中，永磁体及定子之间的磁场相互作用是电机能够正常运转的基础。

永磁体的磁场是不变的，而定子的磁场是可以变化的，当定子绕组上流经电流时，会生成磁场，这个磁场会与永磁体的磁场相互作用，从而产生旋转力矩。

3.磁极数量
永磁同步电机的转子上通常有多个磁极。

在电机的运动过程中，当定子绕组的电流改变时，转子上的磁极就会随之旋转，这种转动会导致在转子上不断变化的电磁场，这个电磁场会导致在定子绕组上产生电磁感应，从而让电机正常工作。

4.定子绕组
定子绕组是永磁同步电机中的最核心组成部分，它的作用是生成磁场，进而产生旋转力矩。

通常来说，定子绕组的数目应与转子上的磁极数量相等，这样在电机运转的过程中，磁场的产生和抵消就会非常平衡，遵循着本身的节律，从而实现自动运转。

总的来说，永磁同步电机的原理相对简单，但是同样也具有一定的技术难度。

在现代工业中，永磁同步电机不仅应用于传动领域，在很多节能的控制系统以及智能化制造中都起到非常关键的作用。

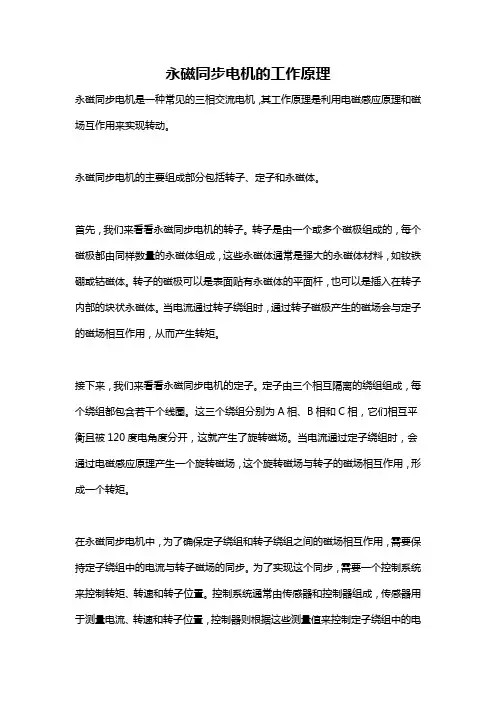

永磁同步电机的工作原理永磁同步电机是一种常见的三相交流电机，其工作原理是利用电磁感应原理和磁场互作用来实现转动。

永磁同步电机的主要组成部分包括转子、定子和永磁体。

首先，我们来看看永磁同步电机的转子。

转子是由一个或多个磁极组成的，每个磁极都由同样数量的永磁体组成，这些永磁体通常是强大的永磁体材料，如钕铁硼或钴磁体。

转子的磁极可以是表面贴有永磁体的平面杆，也可以是插入在转子内部的块状永磁体。

当电流通过转子绕组时，通过转子磁极产生的磁场会与定子的磁场相互作用，从而产生转矩。

接下来，我们来看看永磁同步电机的定子。

定子由三个相互隔离的绕组组成，每个绕组都包含若干个线圈。

这三个绕组分别为A相、B相和C相，它们相互平衡且被120度电角度分开，这就产生了旋转磁场。

当电流通过定子绕组时，会通过电磁感应原理产生一个旋转磁场，这个旋转磁场与转子的磁场相互作用，形成一个转矩。

在永磁同步电机中，为了确保定子绕组和转子绕组之间的磁场相互作用，需要保持定子绕组中的电流与转子磁场的同步。

为了实现这个同步，需要一个控制系统来控制转矩、转速和转子位置。

控制系统通常由传感器和控制器组成，传感器用于测量电流、转速和转子位置，控制器则根据这些测量值来控制定子绕组中的电流。

当定子绕组中的电流与转子磁场同步时，定子绕组中的电流产生的旋转磁场与转子的磁场相互作用，这样就产生了转矩，从而驱动转子运动。

由于定子绕组和转子磁场的同步，永磁同步电机具有高效率、高功率因数和快速响应的特点，因此在许多应用中得到广泛应用，如电动车、机床、电网调节等。

总之，永磁同步电机的工作原理是利用电磁感应原理和磁场互作用来实现转动。

通过控制系统的控制，可以实现定子绕组中的电流与转子磁场的同步，从而产生转矩，驱动转子运动。

永磁同步电机具有高效率、高功率因数和快速响应的优点，在许多应用中得到广泛应用。

永磁同步电机原理
永磁同步电机是一种利用永磁体和电磁体相互作用，实现转子与旋转磁场同步运动的电机。

它的原理基于磁场相互作用和电磁感应的原理。

具体原理如下：
1. 永磁体产生磁场：永磁同步电机的转子上装有永磁体，永磁体产生固定的磁场。

这个磁场可以是永久磁铁，或者由由稀土磁体、钕磁铁硼等现代高能量高矩磁体生成。

2. 定子产生旋转磁场：在永磁同步电机的定子上通以三相交流电源，通过三相绕组在定子上产生旋转磁场。

这个旋转磁场的频率和大小由电源提供的电压和频率决定。

3. 磁场相互作用：由于转子上的永磁体产生的磁场与定子上产生的旋转磁场相互作用，产生了转矩。

这个转矩使得转子跟随旋转磁场同步运动。

4. 反馈控制：为了使永磁同步电机能够准确地跟随外部旋转磁场的变化，通常需要使用反馈控制系统，如位置传感器或编码器来实时检测转子位置和速度，并根据反馈信号调整电流和磁场。

总之，永磁同步电机的原理是利用永磁体和旋转磁场的相互作用，实现了转子与旋转磁场同步运动。

这种电机具有高效率、高功率密度和高控制性能等优点，在许多应用领域得到了广泛的应用。

永磁同步电机详细讲解
永磁同步电机是一种特殊的电机类型，其具有高效率、高功率密度和高可靠性等优点，在工业和交通领域得到广泛应用。

本文将详细讲解永磁同步电机的工作原理、结构特点以及应用领域。

永磁同步电机的工作原理是基于电磁感应的原理。

它由定子和转子两部分组成，其中定子包含三相绕组，通过交流电源提供电流，产生旋转磁场。

转子上安装有永磁体，它产生的磁场与定子的旋转磁场相互作用，使得转子跟随定子的旋转而旋转。

通过控制定子绕组的电流，可以实现对永磁同步电机的转速、转矩等性能的调节。

永磁同步电机的结构特点主要体现在转子部分。

转子上的永磁体可以是永磁铁、永磁合金或永磁陶瓷等，它们具有较高的磁导率和磁能积，能够产生强大的磁场。

与传统的感应电机相比，永磁同步电机的转子没有传统的电磁绕组，因此减少了转子的损耗和体积，提高了转子的响应速度和功率密度。

此外，永磁同步电机还具有较低的转子惯量和较高的转矩密度，使得它在高速运动和大负载情况下表现出色。

永磁同步电机在工业和交通领域有着广泛的应用。

在工业领域，它可以用于驱动压缩机、泵、风机等设备，具有高效率和可靠性的特点，可以降低能源消耗和运行成本。

在交通领域，永磁同步电机可以应用于电动汽车、混合动力汽车和轨道交通等领域，其高功率密度和响应速度可以提升车辆的性能和续航里程。

永磁同步电机是一种高效率、高功率密度和高可靠性的电机，具有广泛的应用前景。

通过理解其工作原理和结构特点，可以更好地应用于工业和交通领域，实现能源的节约和环境的保护。

随着科技的不断进步，相信永磁同步电机将在未来发展中发挥更重要的作用。

永磁同步发电机的原理
永磁同步发电机是一种利用永磁体产生磁场与定子线圈之间产生运动感应电动势的发电设备。

其工作原理如下：
1. 永磁体：永磁同步发电机的转子上安装了一组强大的永磁体，它们产生一个恒定的磁场。

2. 定子线圈：定子线圈由一系列绕组构成，经过绝缘固定在转子外侧的定子上。

当发电机转子以恒定速度旋转时，这些线圈会被磁场切割，从而产生电动势。

3. 磁场与线圈切割：由于永磁体的磁场与定子线圈之间存在相对运动，磁场线会切割线圈，导致电磁感应现象发生。

4. 电动势产生：根据法拉第电磁感应定律，当磁场线切割线圈时，定子线圈内将会产生感应电动势。

这个电动势的大小与磁场的磁通量变化率成正比。

5. 输出电能：通过连接电路，感应电动势产生的电能可以被输出到外部负载中，从而实现电能的转化和传输。

总结：永磁同步发电机的原理是通过永磁体产生磁场，使其与定子线圈发生切割，从而产生感应电动势。

这项技术广泛应用于风力发电、水力发电等领域，具有高效率、可靠性强的特点。

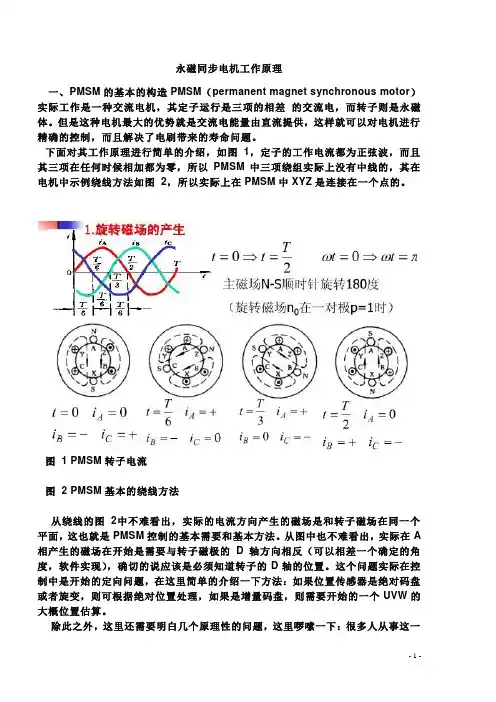

永磁同步电机工作原理一、PMSM的基本的构造PMSM（permanent magnet synchronous motor）实际工作是一种交流电机，其定子运行是三项的相差的交流电，而转子则是永磁体。

但是这种电机最大的优势就是交流电能量由直流提供，这样就可以对电机进行精确的控制，而且解决了电刷带来的寿命问题。

下面对其工作原理进行简单的介绍，如图1，定子的工作电流都为正弦波，而且其三项在任何时候相加都为零，所以PMSM中三项绕组实际上没有中线的，其在电机中示例绕线方法如图2，所以实际上在PMSM中XYZ是连接在一个点的。

图 1 PMSM转子电流图 2 PMSM基本的绕线方法从绕线的图2中不难看出，实际的电流方向产生的磁场是和转子磁场在同一个平面，这也就是PMSM控制的基本需要和基本方法。

从图中也不难看出，实际在A 相产生的磁场在开始是需要与转子磁极的D轴方向相反（可以相差一个确定的角度，软件实现），确切的说应该是必须知道转子的D轴的位置。

这个问题实际在控制中是开始的定向问题，在这里简单的介绍一下方法：如果位置传感器是绝对码盘或者旋变，则可根据绝对位置处理，如果是增量码盘，则需要开始的一个UVW的大概位置估算。

除此之外，这里还需要明白几个原理性的问题，这里啰嗦一下：很多人从事这一块的研发在知道怎么处理整个系统的过程而实际上是对整个基础原理模糊的，这也就是很多国人做研发的通病，只知道怎么做，从来不知道为什么这么做以致永远只是模仿而不可能创新或者改进。

言归正传，首先我们知道在控制过程中需要检测电流，然后进行clarke和park变换，从而出现了电流方向问题，人家这么说是为了方便，而实际上上这里的电流方向不是电流方向，而是电流产生的电磁场方向（这是因为电磁场的大小与产生它的电流方向成正比的）。

然后研究一下电压的概念，绕组电压是比电流相位超前的，而很多我们需要的结果是与电压成一定简单关系的，这是因为电压是场量，而电流不是。

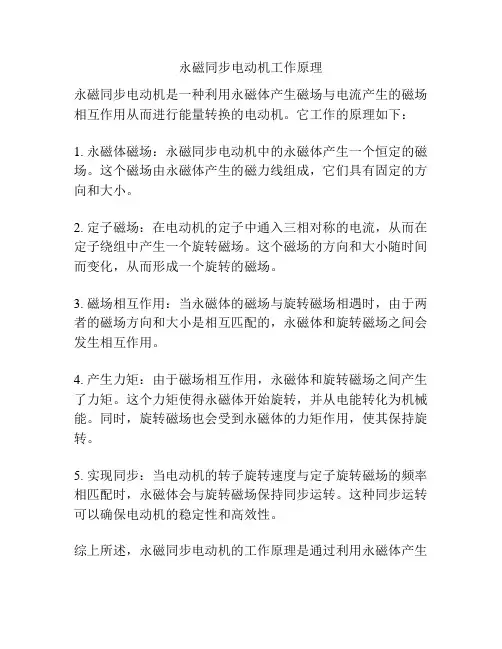

永磁同步电动机工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场相互作用从而进行能量转换的电动机。

它工作的原理如下：
1. 永磁体磁场：永磁同步电动机中的永磁体产生一个恒定的磁场。

这个磁场由永磁体产生的磁力线组成，它们具有固定的方向和大小。

2. 定子磁场：在电动机的定子中通入三相对称的电流，从而在定子绕组中产生一个旋转磁场。

这个磁场的方向和大小随时间而变化，从而形成一个旋转的磁场。

3. 磁场相互作用：当永磁体的磁场与旋转磁场相遇时，由于两者的磁场方向和大小是相互匹配的，永磁体和旋转磁场之间会发生相互作用。

4. 产生力矩：由于磁场相互作用，永磁体和旋转磁场之间产生了力矩。

这个力矩使得永磁体开始旋转，并从电能转化为机械能。

同时，旋转磁场也会受到永磁体的力矩作用，使其保持旋转。

5. 实现同步：当电动机的转子旋转速度与定子旋转磁场的频率相匹配时，永磁体会与旋转磁场保持同步运转。

这种同步运转可以确保电动机的稳定性和高效性。

综上所述，永磁同步电动机的工作原理是通过利用永磁体产生
的磁场与旋转磁场的相互作用来实现能量转换，从而将电能转化为机械能。

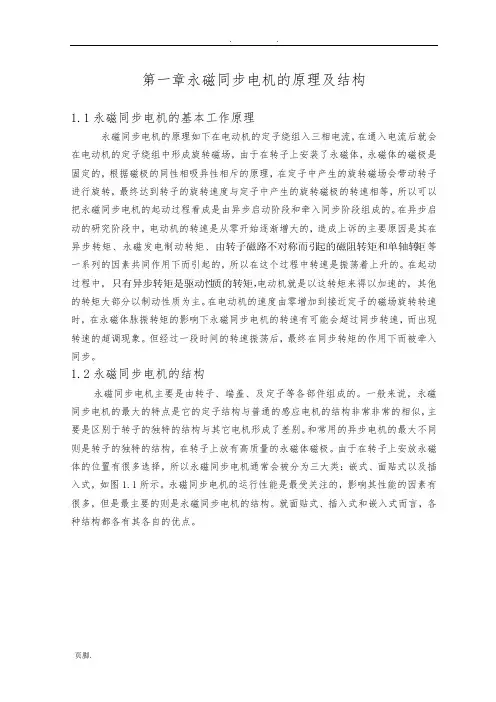

. .第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。

在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。

但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：嵌式、面贴式以及插入式，如图1.1所示。

永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

WORD文档可编辑第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、由转子磁路不对称而引等一系列的因素共同作用起的磁阻转矩和单轴转矩下而引起的，所以在这个过程中转速是振荡着上升的。

在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。

但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。

永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

永磁同步发电机的工作原理
永磁同步发电机的工作原理是利用永磁体产生的磁场与定子绕组产生的磁场相互作用，从而产生感应电动势。

永磁同步发电机的结构主要由定子、转子和端盖等部件组成。

定子由叠片叠压而成以减少电动机运行时产生的铁耗，其中装有三相交流绕组，称作电枢。

转子可以制成实心的形式，也可以由叠片压制而成，其上装有永磁体材料。

一、永磁同步发电机的基本工作原理如下：
1．当永磁同步发电机转子旋转时，永磁体产生的磁场就会切割定子绕组，从而在定子绕组中产生感应电动势。

2．感应电动势的大小与转子的转速和永磁体的磁场强度成正比。

3．感应电动势的方向与转子的旋转方向有关。

二、永磁同步发电机的优点：
1．结构简单，体积小、重量轻、损耗小、效率高、功率因数高等。

2．具有良好的动态特性，能够快速响应负载变化。

3．可用于风力发电、太阳能发电等新能源发电领域。

三、永磁同步发电机的缺点：
1．最大转矩受永磁体去磁约束，抗震能力差，高转速受限制，功率较小。

2．电机结构复杂,成本高和起动困难。

永磁同步电机的原理永磁同步电机是一种电动机的类型，它的原理是基于电磁转矩与永磁转矩的叠加。

它与传统的感应电机相比，具有高效率、高功率因数、高功率密度和高转矩密度等优点，因此在许多应用中得到广泛应用。

永磁同步电机的工作原理可以简单地分为电磁转矩和永磁转矩两部分。

首先，让我们来看看电磁转矩产生的原理。

永磁同步电机的定子是由三个对称排列的三相绕组组成的，与传统感应电机很相似。

然而，不同的是，永磁同步电机的定子绕组是直接与三相交流电源相连接，而没有感应线圈。

当三相电流通过绕组时，会产生一个旋转磁场，这个旋转磁场与转子上的永磁体磁场相互作用，从而产生一个电磁转矩。

这个电磁转矩的大小与绕组电流、磁场强度和转子位置有关。

其次，我们来看看永磁转矩产生的原理。

永磁同步电机的转子上有一个永磁体，它的磁性在转子上形成一个磁场。

这个磁场是恒定不变的，并且与定子绕组产生的旋转磁场相互作用。

由于两个磁场的相互作用，转子会受到一个永磁转矩的作用。

永磁转矩的大小取决于永磁体的磁场强度和磁化情况。

最后，电磁转矩和永磁转矩会叠加在一起，形成永磁同步电机的总转矩。

这个总转矩是由电磁转矩和永磁转矩之和得到的。

实际上，永磁同步电机的运行是靠控制定子绕组电流的相位和幅值来实现的。

当电流的相位与转子位置相匹配时，电磁转矩的作用将转矩产生。

而当电流的相位与转子位置不匹配时，电磁转矩的作用将减弱甚至相互抵消，无法产生转矩。

因此，永磁同步电机需要一种控制方法来确保电流的相位与转子位置保持同步，这个方法通常是通过磁场定向控制器来实现的。

总结一下，永磁同步电机的原理是基于电磁转矩和永磁转矩的叠加，通过控制定子绕组电流的相位和幅值来实现。

它的优点包括高效率、高功率因数、高功率密度和高转矩密度，适用于许多应用中。

永磁同步电机发电原理
永磁同步电机发电原理
永磁同步电机是一种新型的电动机类型，其独特的磁场结构让它成为
一种高效能的发电机。

永磁同步电机的发电原理与传统感应发电机有
很大不同，下面我们就从电磁学和机械学两个方面来阐明其发电原理。

电磁学原理：
永磁同步电机发电的原理是利用转子在转动时产生的电磁感应，其具
体过程可以参考法拉第电磁感应定律。

在永磁同步电机中，转子是由
永久磁铁构成的，当转子转动时，磁场随之转动，产生的磁通量发生
变化，从而在发电线圈内部引起感应电动势，即电磁感应现象。

此时，电磁感应电动势与回路内的负载电阻形成闭合回路，将电流引
入负载中，驱动负载工作。

随着转子的转速加快，电磁感应电动势也
随之增大，发电的效率也随之提高。

而在直流发电中，由于永磁同步
电机具有高效的直流变交流功率转换技术，因此可以将其直接应用于
直流发电领域。

机械学原理：
永磁同步电机的机械学原理与传统电机一样，都是利用电场和磁场的
相互作用，将电能转换成机械能，并推动转子转动。

当永磁同步电机
通过外力获得转动能量时，转子在磁场的作用下产生电势。

这个电势产生的大小与转矩、转速以及线圈匝数等因素有关。

由于永磁同步电机的结构简单，不存在传统电机中由受电高压、定子线圈才能形成的“死区”，它的转速可以很快地达到稳定状态。

此时，永磁同步电机的输出功率大，效率高，还能够适应多种不同的运转条件。

综上所述，永磁同步电机发电原理是一种高效、可靠的发电技术，在新能源发电、燃料电池等领域得到广泛应用。

在未来，值得我们持续关注和研究。

永磁同步电机的工作原理
永磁同步电机是一种采用永磁体作为励磁源的同步电机，其工作原理如下：
1. 励磁原理：永磁同步电机通过将电源直流电流注入到永磁体中，产生恒定磁场。

永磁体的磁场与电流成正比，且在恒定电流下保持不变。

2. 定子电磁铁圈：在永磁体的周围，安装一个定子绕组，通常由三相对称的绕组组成。

当三相交流电通过定子绕组时，会在定子上产生旋转磁场。

3. 气隙电磁铁圈：在永磁体和定子之间，设有一个气隙。

当定子绕组激励电流时，在气隙内产生一个与定子旋转磁场同频率的电磁铁圈，它的磁场与定子旋转磁场相互作用，产生旋转扭矩。

4. 转子：永磁同步电机的转子上也含有永磁体，其中的磁极数与定子绕组极数保持一致。

当定子旋转磁场与转子磁极处的磁场相互作用时，转子会受到力矩的作用，产生旋转。

由于转子与定子的旋转频率一致，所以转子可以跟随定子的旋转同步运行。

5. 控制系统：为了使永磁同步电机正确运行，还需要一个控制系统。

控制系统会根据电磁铁圈和转子的反馈信号来调整定子绕组电流和转子位置，以使电机达到所需的转速和扭矩。

总结：永磁同步电机通过定子旋转磁场与转子磁场的相互作用，实现了转子的同步旋转。

由于永磁体的磁场恒定且强大，永磁同步电机拥有高效率、高功率密度和快速响应的特点，广泛应用于工业领域。

永磁同步电机工作原理
永磁同步电机是一种应用广泛的电动机，它具有高效率、高功率密度、响应速度快等优点，因此在工业生产和交通运输等领域得到了广泛的应用。

那么，永磁同步电机的工作原理是怎样的呢？
永磁同步电机的工作原理主要是利用永磁体和电磁体之间的相互作用来实现电能转换为机械能。

首先，永磁同步电机的转子上安装有永磁体，它们产生的磁场是恒定的，不随电流的变化而变化。

而定子上的电磁体则通过电流产生磁场，这个磁场的方向和大小可以通过控制电流的大小和方向来调节。

当定子上的电流发生变化时，会产生一个旋转磁场，这个旋转磁场会和转子上的永磁体产生相互作用，从而驱动转子转动。

在永磁同步电机中，电流的大小和方向是通过控制器来控制的，控制器会根据电机的工作状态和负载要求来调节电流，从而实现对电机的精准控制。

通过合理的控制电流的大小和方向，可以实现永磁同步电机的转速调节、转矩控制等功能，满足不同工况下的需求。

除了电流的控制，永磁同步电机的工作还与转子上的永磁体有关。

永磁体的选择和安装位置会影响电机的性能，合理的永磁体设计可以提高电机的效率和功率密度，减小电机的体积和重量。

同时，永磁体的磁场稳定性和温度特性也是影响电机性能的重要因素，需要在设计中进行充分考虑。

总的来说，永磁同步电机的工作原理是基于电磁学的原理，通过控制电流和利用永磁体的磁场相互作用来实现电能到机械能的转换。

在实际应用中，需要综合考虑电机的结构设计、控制系统和工作环境等因素，以实现电机的高效、稳定和可靠运行。

希望本文能够为大家对永磁同步电机的工作原理有一个清晰的认识。

永磁同步交流电机工作原理
永磁同步交流电机（PMSM）是一种高效、高性能的交流电动机，广泛应用于电动汽车、风力发电、数控机床等领域。

它的工作原理主要包括以下几个方面：
1. 结构组成：永磁同步交流电机主要由定子、转子和控制器三部分组成。

定子是电机的静止部分，通常由三相绕组和铁芯组成；转子是电机的旋转部分，通常由永磁体和转轴组成；控制器负责对电机进行控制，实现其启动、运行和停止等功能。

2. 工作原理：当永磁同步交流电机接通电源时，定子绕组中会产生旋转磁场。

由于转子上的永磁体受到定子磁场的作用，使得转子产生跟随定子磁场旋转的运动。

在这个过程中，定子磁场与转子磁场之间的相互作用使得电机产生扭矩，从而实现电能转换为机械能的过程。

3. 控制方式：永磁同步交流电机的控制主要采用矢量控制技术。

矢量控制是通过调整定子电流的大小和相位，使其与转子磁场保持一定的夹角，从而实现对电机转速和转矩的精确控制。

矢量控制技术可以有效地提高电机的运行效率和动态性能。

4. 优点：永磁同步交流电机具有高效、高性能、高功率密度、低噪音等优点。

由于采用了永磁材料，使得电机的磁通量减小，从而降低了铜损和铁损，提高了电机的运行效率。

此外，永磁同步交流电机还具有较高的起动转矩和较小的体积，适用于各种高性能驱动系统。

总之，永磁同步交流电机通过定子磁场与转子磁场的相互作用实现电能转换为机械能的过程，并通过矢量控制技术实现对电机转速和转矩的精确控制。

它具有高效、高性能、高功率密度等优点，广泛应用于各种高性能驱动系统。

永磁同步电机运行原理永磁同步电机是一种高效、节能、环保的电机，近年来得到了广泛应用。

其运行原理主要包括磁场产生原理、转矩产生原理、控制原理三个方面。

本文将从这三个方面介绍永磁同步电机的运行原理。

一、磁场产生原理永磁同步电机的主要磁场是来自于永磁体中的永磁场，这个永磁场是通过在永磁体中的磁石组成物进行实现的。

当电源切换电流时，电源的电流将会通过电机的定子线圈，从而在定子线圈内产生一个磁场。

这个磁场的大小跟电源电流的大小有关。

当电机开始运转时，转子中的永磁体也跟着开始运转了。

在转子中，由于永磁体中的永磁场在磁场的作用下，转子中会出现一个旋转磁场。

这个旋转磁场跟电机定子线圈中的磁场产生一个磁场耦合作用，从而产生了一个转矩的大小。

三、控制原理在永磁同步电机的控制过程中，主要采用矢量控制法来完成，该方法可以直接控制永磁同步电机内部的磁场和转矩。

在矢量控制方法中，首先要测定电机转子的位置和转速。

然后根据转矩需求和转速设定值，对电机进行控制。

当转矩较大时，需要增加电机的电流，从而增加转子中的磁通量，进而增加电机的转矩。

当转矩较小时，可以通过改变电机内部的磁通量来控制电机的转速。

一般来说，通过控制电机的定子电流和转子的磁通量就可以实现对电机的转速和转矩的控制。

永磁同步电机的优势在于可以提供高效率的力矩转动，其工作要求甚至可以比工业标准更高，使得其特别适合于机器人、空调、电动车等高效率和任何其它需要低功率、高效率的应用。

与传统电机相比，永磁同步电机的功率密度提高到了一个新的水平。

除了优于其它同类型电机，永磁同步电机也利用了外磁体，在其上加上大量的永久磁铁来降低了电机的内部损耗和机械负载，从而提高了它的效率。

永磁同步电机的控制方法非常灵活，可以实现矢量控制，即对电机内部的磁通和转矩进行直接控制。

这种控制方法使得电机具有极高的控制精度和响应速度，可以满足各种场合的控制需求。

永磁同步电机在利用嵌入式控制器控制配合下，可以实现较高精度的控制，应用于汽车驱动电机、电动滑板车、空调等领域。
