机械设计习题3——带传动链传动

链传动一.是非题1．链传动的链节数通常不应选择偶数。

（）2．滚子链标记：08A—1×88 GB1243.1—83,其中1表示滚子链的排数。

（）3．链传动的平均传动比为一常数。

（）4．由于啮合齿数较少的原因，链传动的脱链通常发生在小链轮上。

（）5．在链传动中，当两链轮轴线在同一水平面时，通常紧边在上面。

（）6．滚子链传动的节距p愈大，链的承载能力愈高。

因此高速重载传动宜选用大节距链。

（）7．链传动的多边形效应是造成瞬时传动比不恒定的原因。

（）二．单项选择题1．链传动中，最适宜的中心距是______。

（a）（10~20）p （b）（20~30）p（c）（30~50）p（d）（50~80）p2．设计链传动时，链节数最好取______。

（a）偶数（b）奇数（c）质数（d）链轮齿数的整数倍3．链传动中，限制链轮最少齿数的目的之一是为了______。

（a）减小传动的运动不均匀性和动载荷（b）防止链节磨损后脱链（c）防止润滑不良时轮齿加速磨损（d）使小链轮轮齿受力均匀4．链传动设计中，一般链轮最多齿数限制为z max =120，这是为了______。

（a）减小链传动的不均匀性（b）限制传动比（c）减小链节磨损后链从链轮上脱落下来的可能性（d）保证链轮轮齿的强度5．与齿轮传动相比较，链传动的优点是______。

（a）传动效率高（b）工作平稳，无噪声（c）承载能力大（d）能传递的中心距大6．在一定转速下，要减轻链传动的运动不均匀和动载荷，应______。

（a）增大链节距和链轮齿数（b）减小链节距和链轮齿数（c）增大链节距，减小链轮齿数（d）减小链条节距，增大链轮齿数7．为了限制链传动的动载荷，在链节距和小链轮齿数一定时，应限制______。

（a）小链轮的转速（b）传递的功率（c）传动比（d）传递的圆周力8．大链轮的齿数不能取得过多的原因是______。

（a）齿数越多，链条的磨损就越大（b）齿数越多，链传动的动载荷与冲击就越大（c）齿数越多，链传动的噪声就越大（d）齿数越多，链条磨损后，越容易发生“脱链”现象9．链条由于静强度不够而被拉断的现象，多发生在______情况下。

山东理工大学<机械设计>题库部分试题8第13章带传动和链传动一、判断题：1．限制带轮最小直径的目的是限制带的弯曲应力。

A．正确 B. 错误2．同规格的窄V带的截面宽度小于普通V带。

A．正确 B. 错误3．带传动接近水平布置时，应将松边放在下边。

A．正确 B. 错误4．若设计合理，带传动的打滑是可以避免的，但弹性滑动却无法避免。

A．正确 B. 错误5．在相同的预紧力作用下，V带的传动能力高于平带的传动能力。

A．正确 B. 错误6．带传动中，实际有效拉力的数值取决于预紧力、包角和摩擦系数。

A．正确 B. 错误7．带传动的最大有效拉力与预紧力、包角和摩擦系数成正比。

A．正确 B. 错误8．适当增加带长，可以延长带的使用寿命。

A．正确 B. 错误9．在链传动中，如果链条中有过渡链节，则极限拉伸载荷将降低。

A．正确 B. 错误10．链轮齿数越少，越容易发生跳齿和脱链。

A．正确 B. 错误11．在链传动中，链条的磨损伸长量不应超过1%。

A．正确 B. 错误12．为了使各排链受力均匀，因此链的排数不宜过多。

A．正确 B. 错误13．齿形链上设有导扳，内导板齿形链的导向性好。

A．正确 B. 错误二、选择题：1．选取V带型号，主要取决于（）。

A.带传动的功率和小带轮转速B.带的线速度C.带的紧边拉力2．设计带传动时，考虑工作情况系数K A的目的是（）。

A.传动带受到交变应力的作用B.多根带同时工作时的受力不均C.工作负荷的波动3．V带的楔角为40°，为使带绕在带轮上能与轮槽侧面贴合更好，设计时应使轮槽楔角（）。

A.小于40°B.等于40°C.大于40°4．在下列传动中，平均传动比和瞬时传动比均不稳定的是（）。

A．带传动 B. 链传动 C. 齿轮传动5．用张紧轮张紧V带，最理想的是在靠近（）张紧。

A.小带轮松边由外向内B.小带轮松边由内向外C.大带轮松边由内向外6．带在工作时受到交变应力的作用，最大应力发生在（）。

带链传动习题与参考答案-图文习题与参考答案一、单项选择题(从给出的A、B、C、D中选一个答案)1带传动是依靠来传递运动和功率的。

A.带与带轮接触面之间的正压力B.带与带轮接触面之间的摩擦力C.带的紧边拉力D.带的松边拉力2带张紧的目的是A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.使带具有一定的初拉力3与链传动相比较，带传动的优点是A.工作平稳，基本无噪声B.承载能力大C.传动效率高D.使用寿命长4与平带传动相比较，V带传动的优点是A.传动效率高B.带的寿命长C.带的价格便宜D.承载能力大5选取V 带型号，主要取决于A.带传递的功率和小带轮转速B.带的线速度C.带的紧边拉力D.带的松边拉力6V带传动中，小带轮直径的选取取决于A.传动比B.带的线速度C.带的型号D.带传递的功率7中心距一定的带传动，小带轮上包角的大小主要由决定。

A.小带轮直径B.大带轮直径C.两带轮直径之和D.两带轮直径之差8两带轮直径一定时，减小中心距将引起A.带的弹性滑动加剧B.带传动效率降低C.带工作噪声增大D.小带轮上的包角减小9带传动的中心距过大时，会导致A.带的寿命缩短B.带的弹性滑动加剧C.带的工作噪声增大D.带在工作时出现颤动10若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F为A.FC.Felimelim与初拉力F0之间的关系2F0efv/(efv1)B.Felim2F0(efv1)/(efv1)elim2F0(efv1)/(efv1)D.Felim2F0(efv1)/efv11设计V带传动时，为防止，应限制小带轮的最小直径。

A.带内的弯曲应力过大B.小带轮上的包角过小C.带的离心力过大D.带的长度过长12一定型号V带内弯曲应力的大小，与成反比关系。

A.带的线速度B.带轮的直径C.带轮上的包角D.传动比13一定型号V带中的离心拉应力，与带线速度A.的平方成正比B.的平方成反比C.成正比D.成反比14带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带A.进人大带轮处B.紧边进入小带轮处C.离开大带轮处D.离开小带轮处15带传动在工作中产生弹性滑动的原因是A.带与带轮之间的摩擦系数较小B.带绕过带轮产生了离心力C.带的弹性与紧边和松边存在拉力差D.带传递的中心距大16带传动不能保证准确的传动比，其原因是A.带容易变形和磨损B.带在带轮上出现打滑C.带传动工作时发生弹性滑动D.带的弹性变形不符合虎克定律17一定型号的V带传动，当小带轮转速一定时，其所能传递的功率增量，取决于A.小带轮上的包角B.带的线速度C.传动比D.大带轮上的包角18与V带传动相比较，同步带传动的突出优点是A.传递功率大B.传动比准确C.传动效率高D.带的制造成本低19带轮是采用轮辐式、腹板式或实心式，主要取决于A.带的横截面尺寸B.传递的功率C.带轮的线速度D.带轮的直径20当摩擦系数与初拉力一定时，则带传动在打滑前所能传递的最大有效拉力随的增大而增大。

1、带传动是依靠＿＿来传递运动和功率的。

A、带与带轮接触面之间的正压力B、带与带轮接触面之间的摩擦力C、带的紧边拉力D、带的松边拉力2、带张紧的目的是＿＿。

A、减轻带的弹性滑动B、提高带的寿命C、改变带的运动方向D、使带具有一定的初拉力3、与链传动相比较，带传动的优点是＿＿。

A、工作平隐，基本无噪声B、承载能力大C、传动效率高D、使用寿命长4、与平带传动相比较，V带传动的优点是＿＿。

A、传动效率高B、带的寿命长C、带的价格便宜D、承载能力大5、选取V带型号，主要取决于＿＿。

A、带传递的功率和小带轮转速B、带的线速度C、带的紧边拉力D、带有松边拉力6、V带传动中，小带轮直径的选取取决于＿＿。

A、传动比B、带的线速度C、带的型号D、带传递的功率7、中心距一定的带传动，小带轮上包角的大小主要由＿＿决定。

A、小带轮直径B、大带轮直径C、两带轮直径之和D、两带轮直径之差8、两带轮直径一定时，减小中心距将引起＿＿。

A、带的弹性滑动加剧B、带传动效率降低C、带工作噪声增大C、小带轮上的包角减小9、带传动的中心距过大时，会导致＿＿。

A、带的寿命缩短B、带的弹性滑动加剧C、带的工作噪声增大D、带在工作时出现颤动10、设计V带传动时，为防止＿＿，应限制小带轮的最小直径。

A、带内的弯曲成力过大B、小带轮上的包角过小C、带的离心力过大D、带的长度过长11、一定型号V带内弯曲应力的大小，与＿＿成反比关系。

A、带的线速度B、带轮的直径C、带轮上的包角D、传动比12、带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带＿＿。

A、进入大带轮处B、紧边进入小带轮处C、离开大带轮处D、离开小带轮处13、带传动产生弹性滑动的原因是＿＿。

A、带与带轮间的摩擦系数较小B、带绕过带轮产生了离心力C、带的紧边和松边存在拉力差D、带传递的中心距大［正确答案］答案：B、D、A、D、A、C、D、D、D、A、B、B、C。

第一章绪论习题答案思考题1）机器是由哪些基本部分构成？各部分作用是什么？2）什么是专用零件？什么是通用零件？试举例说明。

3）机械设计的研究对象是什么？学习时应注意哪些问题？4）机械零件的主要失效形式及设计准则是什么？5）设计机器应满足哪些基本要求？1）答：机器是由原动机、传动装置和工作机三大部分组成。

原动机是机械设备完成其工作任务的动力来源。

传动装置是按执行机构作业的特定要求，把原动机的运动和动力传递给执行机构。

执行机构也是工作部分，直接完成机器的功能。

2）答：所谓通用零件实际是指各种机器都经常使用的零件。

如轴、轴承和齿轮等。

专用零件是某些机器使用的零件，例如：发动机中的曲轴、汽轮机中的叶片。

3）答：本课程是研究普通条件下，一般参数的通用零件的设计理论与设计方法。

学习时应注意以下问题：1）理论联系实际。

2）抓住课程体系。

3）要综合运用先修课程的知识解决机械设计问题。

4）要理解系数引入的意义。

5）要努力培养解决工程实际问题的能力。

4）答：机械零件的主要失效形式有强度失效（因强度不足而断裂）、刚度失效（过大的变形）、磨损失效（摩擦表面的过度磨损），还有打滑和过热，联接松动，管道泄漏，精度达不到要求等等。

设计准则是1)强度准则2) 刚度准则3) 耐磨性准则4) 振动稳定性准则5) 热平衡准则6) 可靠性准则5）设计任何机器都必须满足如下要求1）使用要求2）经济性要求3）安全性要求4）其他要求（1）环保要求（2）外观要求（3）体积重量要求等第二章带传动习题1. 选择题1) 带传动中，在预紧力相同的条件下，V带比平带能传递较大的功率，是因为V带__3__.(1)强度高 (2)尺寸小 (3)有楔形增压作用 (4)没有接头2) 带传动中，若小带轮为主动轮，则带的最大应力发生在带__1__处(1)进入主动轮 (2)进入从动轮 (3)退出主动轮(4)退出从动轮3) 带传动正常工作时不能保证准确的传动比是因为__4__.(1)带的材料不符合虎克定律 (2)带容易变形和磨损 (3)带在带轮上打滑 (4)带的弹性滑动4)带传动打滑总是__1__.(1)在小轮上先开始 (2)在大轮上先开始 (3)在两轮上同时开始5) V带传动设计中，限制小带轮的最小直径主要是为了_2___.(1)使结构紧凑 (2)限制弯曲应力(3)保证带和带轮接触面间有足够摩擦力 (4)限制小带轮上的包角6) 带传动的主要失效形式之一是带的__3__。

链传动一选择题(1) 与齿轮传动相比较，链传动的优点是 D 。

A. 传动效率高B. 承载能力大C. 工作平稳，无噪声D. 传动中心距大(2) 链传动人工润滑时，润滑油应加在 C 。

A. 紧边上B. 链条和链轮啮合处C. 松边上(3) 链传动中，p表示链条的节距、z表示链轮的齿数。

当转速一定时，要减轻链传动的运动不均匀性和动载荷，应 D 。

A. 增大p和zB. 增大p、减小zC. 减小p和zD. 减小p、增大z(4) 链传动中，一般链条节数为偶数，链轮齿数为奇数，最好互为质数，其原因是A 。

A. 磨损均匀B. 抗冲击能力大C. 减少磨损与胶合D. 瞬时传动比为定值(5) 当链传动的速度较高且传递的载荷也较大时，应选取 B 。

A. 大节距的单排链B. 小节距的多排链C. 两者均可(6) 链传动中，限制链轮最少齿数的目的之一是为了 A 。

A. 减少传动的运动不均匀性和动载荷B. 防止链节磨损后脱链C. 使小链轮齿受力均匀D. 防止润滑不良时加速磨损(7) 链传动中作用在轴上的压力要比带传动小，这主要是由于 C 。

A. 这种传动只用来传递小功率B. 链的质量大，离心力也大C. 啮合传动不需很大的初拉力D. 在传递相同功率时圆周力小(8) 滚子链传动中，滚子的作用是 B 。

A. 缓和冲击B. 减小套筒与轮齿间的磨损C. 提高链的极限拉伸载荷D. 保证链条与轮齿间的良好啮合(9) 链传动中，链节数常采用偶数，这是为了使链传动 D 。

A. 工作平稳B. 链条与链轮轮齿磨损均匀C. 提高传动效率D. 避免采用过渡链节(10) 链条磨损会导致的结果是 D 。

A. 销轴破坏B. 链板破坏C. 套筒破坏D. 影响链与链轮的啮合，致使脱链(11) 链传动的瞬时传动比等于常数的充要条件是 C 。

A. 大齿轮齿数2z 是小链轮齿数1z 的整数倍B. 12z z =C. 12z z =，中心距a 是节距p 的整数倍D. 12z z =，p a 40=(12) 链传动大链轮齿数不宜过多的原因是 C 。

第13章带传动和链传动习题与参考答案一、判断题：1．限制带轮最小直径的目的是限制带的弯曲应力。

A．正确 B. 错误2．同规格的窄V带的截面宽度小于普通V带。

A．正确 B. 错误3．带传动接近水平布置时，应将松边放在下边。

A．正确 B. 错误4．若设计合理，带传动的打滑是可以避免的，但弹性滑动却无法避免。

A．正确 B. 错误5．在相同的预紧力作用下，V带的传动能力高于平带的传动能力。

A．正确 B. 错误6．带传动中，实际有效拉力的数值取决于预紧力、包角和摩擦系数。

A．正确 B. 错误7．带传动的最大有效拉力与预紧力、包角和摩擦系数成正比。

A．正确 B. 错误8．适当增加带长，可以延长带的使用寿命。

A．正确 B. 错误9．在链传动中，如果链条中有过渡链节，则极限拉伸载荷将降低。

A．正确 B. 错误10．链轮齿数越少，越容易发生跳齿和脱链。

A．正确 B. 错误11．在链传动中，链条的磨损伸长量不应超过1%。

A．正确 B. 错误12．为了使各排链受力均匀，因此链的排数不宜过多。

A．正确 B. 错误13．齿形链上设有导扳，内导板齿形链的导向性好。

A．正确 B. 错误二、选择题：1．选取V带型号，主要取决于（）。

A.带传动的功率和小带轮转速B.带的线速度C.带的紧边拉力2．设计带传动时，考虑工作情况系数K A的目的是（）。

A.传动带受到交变应力的作用B.多根带同时工作时的受力不均C.工作负荷的波动3．V带的楔角为40°，为使带绕在带轮上能与轮槽侧面贴合更好，设计时应使轮槽楔角（）。

A.小于40°B.等于40°C.大于 40°4．在下列传动中，平均传动比和瞬时传动比均不稳定的是（）。

A．带传动 B. 链传动 C. 齿轮传动5．用张紧轮张紧V带，最理想的是在靠近（）张紧。

A.小带轮松边由外向内B.小带轮松边由内向外C.大带轮松边由内向外6．带在工作时受到交变应力的作用，最大应力发生在（）。

机械设计习题及答案第一篇总论第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。

1-3 什么是通用零件?什么是专用零件?试各举三个实例。

第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。

(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件 (3) 在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。

其中有_____是专用零件。

(1) 3种 (2) 4种 (3) 5种 (4) 6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。

(1) 一个 (2) 两个 (3) 三个 (4) 四个2-4 零件的工作安全系数为____。

(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。

(1) 屈服点 (2) 疲劳极限 (3) 强度极限 (4) 弹性极限二．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-3 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-4 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-5 机械零件设计中选择材料的原则是什么?2-6 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，2-7 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。

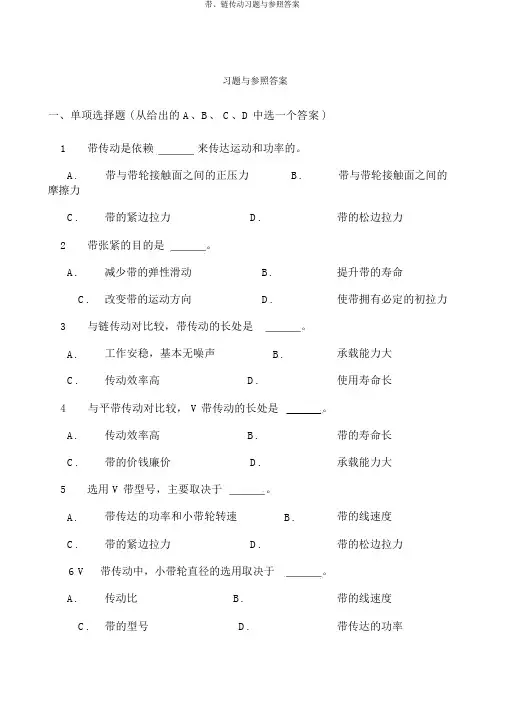

习题与参照答案一、单项选择题 ( 从给出的 A、B、 C、D中选一个答案 )1带传动是依赖来传达运动和功率的。

A.带与带轮接触面之间的正压力B.带与带轮接触面之间的摩擦力C.带的紧边拉力D.带的松边拉力2带张紧的目的是。

A.减少带的弹性滑动B.提升带的寿命C.改变带的运动方向D.使带拥有必定的初拉力3与链传动对比较，带传动的长处是。

A.工作安稳，基本无噪声B.承载能力大C.传动效率高D.使用寿命长4与平带传动对比较， V 带传动的长处是。

A.传动效率高B.带的寿命长C.带的价钱廉价D.承载能力大5选用 V 带型号，主要取决于。

A.带传达的功率和小带轮转速B.带的线速度C.带的紧边拉力D.带的松边拉力6 V带传动中，小带轮直径的选用取决于。

A.传动比B.带的线速度C.带的型号D.带传达的功率7中心距必定的带传动，小带轮上包角的大小主要由决定。

A.小带轮直径 B.大带轮直径C.两带轮直径之和D.两带轮直径之差8两带轮直径一准时，减小中心距将惹起。

A.带的弹性滑动加剧B.带传动效率降低C.带工作噪声增大D.小带轮上的包角减小9带传动的中心距过大时，会致使。

A.带的寿命缩短B.带的弹性滑动加剧C.带的工作噪声增大D.带在工作时出现抖动10与初拉力若忽视离心力影响时，刚开始打滑前，带传动传达的极限有效拉力F 0之间的关系为。

F elimA.F elim2F0 e fv/(e f v1) B.F elim2F0 ( e f v1) /(e f v1)C.F elim2F0 (e fv 1) /( e fv1) D.F elim2F0 (e f v1) / e f v11设计V 带传动时，为防备，应限制小带轮的最小直径。

A.带内的曲折应力过大B.小带轮上的包角过小C.带的离心力过大D.带的长度过长12必定型号V 带内曲折应力的大小，与成反比关系。

A.带的线速度B.带轮的直径C.带轮上的包角D.传动比13必定型号V 带中的离心拉应力，与带线速度。

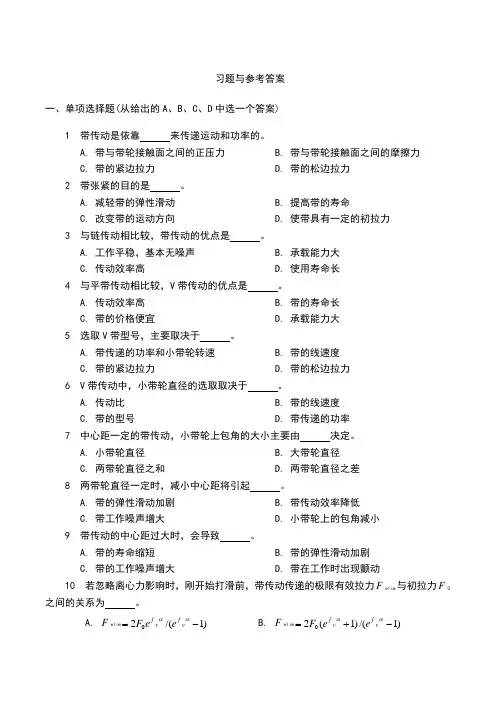

习题与参考答案一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1 带传动是依靠 来传递运动和功率的。

A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是 。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是 。

A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是 。

A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V 带型号，主要取决于 。

A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V 带传动中，小带轮直径的选取取决于 。

A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由 决定。

A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起 。

A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 。

A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F elim 与初拉力F 0之间的关系为 。

A. F elim )1/(20-=ααv f v f e e FB. F elim )1/()1(20-+=ααv f v f e e FC. F elim )1/()1(20+-=ααv f v f e e FD. F elim ααv f v f e e F /)1(20+=11 设计V 带传动时，为防止 ，应限制小带轮的最小直径。

A. 带内的弯曲应力过大B. 小带轮上的包角过小C. 带的离心力过大D. 带的长度过长12 一定型号V 带内弯曲应力的大小，与 成反比关系。

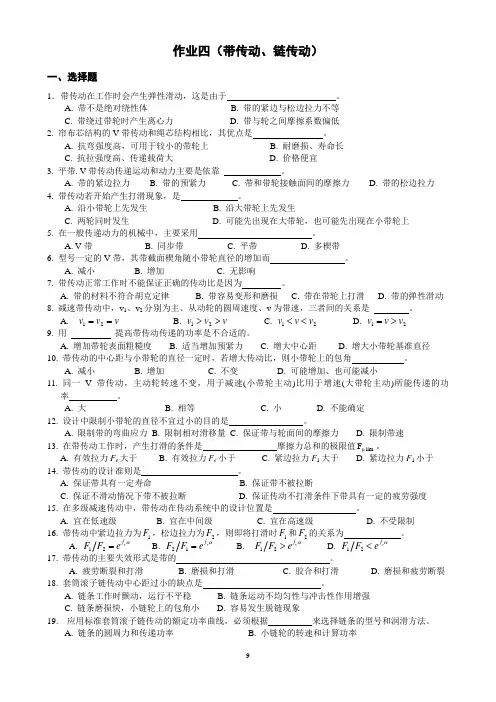

作业四（带传动、链传动）一、选择题1．带传动在工作时会产生弹性滑动，这是由于 。

A. 带不是绝对绕性体B. 带的紧边与松边拉力不等C. 带绕过带轮时产生离心力D. 带与轮之间摩擦系数偏低2. 帘布芯结构的V 带传动和绳芯结构相比，其优点是 。

A. 抗弯强度高，可用于较小的带轮上B. 耐磨损、寿命长C. 抗拉强度高、传递载荷大D. 价格便宜3. 平带. V 带传动传递运动和动力主要是依靠 。

A. 带的紧边拉力B. 带的预紧力C. 带和带轮接触面间的摩擦力D. 带的松边拉力4. 带传动若开始产生打滑现象，是 。

A. 沿小带轮上先发生B. 沿大带轮上先发生C. 两轮同时发生D. 可能先出现在大带轮，也可能先出现在小带轮上5. 在一般传递动力的机械中，主要采用 。

A. V 带B. 同步带C. 平带D. 多楔带6. 型号一定的V 带，其带截面楔角随小带轮直径的增加而 。

A. 减小B. 增加C. 无影响7. 带传动正常工作时不能保证正确的传动比是因为 。

A. 带的材料不符合胡克定律B. 带容易变形和磨损C. 带在带轮上打滑D. 带的弹性滑动8. 减速带传动中，v 1、v 2分别为主、从动轮的圆周速度、v 为带速，三者间的关系是 。

A. 12v v v ==B. 12v v v >>C. 12v v v <<D. 12v v v =>9. 用 提高带传动传递的功率是不合适的。

A. 增加带轮表面粗糙度B. 适当增加预紧力C. 增大中心距D. 增大小带轮基准直径10. 带传动的中心距与小带轮的直径一定时，若增大传动比，则小带轮上的包角 。

A. 减小B. 增加C. 不变D. 可能增加、也可能减小11. 同一V 带传动，主动轮转速不变，用于减速(小带轮主动)比用于增速(大带轮主动)所能传递的功率 。

A. 大B. 相等C. 小D. 不能确定12. 设计中限制小带轮的直径不宜过小的目的是 。

机械设计试题之链传动1. 简介链传动是一种常用的机械传动方式，通过链条将动力从一个轴传递到另一个轴。

在机械设计中，链传动被广泛应用于各种领域，如汽车工业、机床制造、农业机械等。

本文将介绍链传动的基本原理、链条的选择和安装、链传动系统的设计要点。

2. 链传动的基本原理链传动是通过链条来传递动力的一种机械传动方式。

链条由一系列相互衔接的链接件组成，通过滚子或套筒的方式将动力从一个轴传递到另一个轴。

链条通常由内、外链接片、滚子、销轴等部件组成。

链传动的工作原理是利用链条在两个轮链轮之间的齿与链条链接件的齿的相互咬合，使链条的动力从一个轮链轮传递到另一个轮链轮。

链条传动具有传动效率高、承载能力强、结构紧凑等优点。

3. 链条的选择和安装选择合适的链条对于链传动的正常运行非常重要。

在选择链条时需要考虑以下因素：•功率和速度要求：根据传动的功率和速度要求选择适当的链条。

一般来说，传动功率越大、速度越高，链条的材料和尺寸就需要越大。

•承载能力：根据传动系统的工作负载和冲击负载选择链条的承载能力。

通常链条的承载能力是根据链条标准和相关计算公式来确定。

•工作环境：链传动系统中可能会遭受到不同的工作环境和介质的影响，如油水、灰尘、腐蚀物等。

根据工作环境的特点选择耐磨、耐腐蚀等特殊链条。

•寿命和维护成本：选择寿命长、维护成本低的链条，以确保传动系统能够长时间稳定运行。

安装链条时需要注意以下几点：•确保链轮的轴平行：链条使用时，链轮的轴必须保持平行。

否则，链条将无法正常传动，容易产生噪声和振动。

•正确的链条松紧度：链条过紧会增加传动系统的摩擦和磨损，过松会导致链条脱落。

应按照链条的使用要求进行松紧度的调整。

•清洁链条：链条传动时容易受到灰尘、油水等污染物的侵害，应定期清洗链条，确保链条的正常工作。

4. 链传动系统的设计要点在设计链传动系统时需要考虑以下要点：•传动比的选择：根据传动系统的功率和速度要求选择合适的传动比，以满足需要。

带、链传动习题与参考答案习题与参考答案一、单项选择题(从给出的A、B、C、D中选一个答案) 1带传动是依靠来传递运动和功率的。

A.带与带轮接触面之间的正压力B.带与带轮接触面之间的摩擦力C.带的紧边拉力D.带的松边拉力2带张紧的目的是。

A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.使带具有一定的初拉力3与链传动相比较，带传动的优点是。

A.工作平稳，基本无噪声B.承载能力大C.传动效率高D.使用寿命长4与平带传动相比较，V带传动的优点是。

A.传动效率高B.带的寿命长C.带的价格便宜D.承载能力大5选取V带型号，主要取决于。

A.带传递的功率和小带轮转速B.带的线速度C.带的紧边拉力D.带的松边拉力6V带传动中，小带轮直径的选取取决于。

A.传动比B.带的线速度C.带的型号D.带传递的功率7中心距一定的带传动，小带轮上包角的大小主要由决定。

A.小带轮直径B.大带轮直径C.两带轮直径之和D.两带轮直径之差8两带轮直径一定时，减小中心距将引起。

A.带的弹性滑动加剧B.带传动效率降低C.带工作噪声增大D.小带轮上的包角减小9带传动的中心距过大时，会导致。

A.带的寿命缩短B.带的弹性滑动加剧C.带的工作噪声增大D.带在工作时出现颤动10若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力Felim与初拉力F0之间的关系为。

A.Felim)1/(20-=ααv f v f e e F B.F elim)1/()1(20-+=ααv f v f e e F C.F elim)1/()1(20+-=ααv f v f e e F D.F elimααv f v f e e F /)1(20+=11设计V带传动时，为防止，应限制小带轮的最小直径。

A.带内的弯曲应力过大B.小带轮上的包角过小C.带的离心力过大D.带的长度过长12一定型号VA.带的线速度带轮的直径C.带轮上的包角D.传动比13一定型号V带中的离心拉应力，与带线速度。

机械工程学院《机械设计》课程带和链传动章节习题一、选择题（每题1分，共40分）1. 带传动是依靠 来传递运动和功率的。

A ．带与带轮接触面之间的正压力B ．带与带轮接触面之间的摩擦力C.带的紧边拉力 D ．带的松边拉力2.带张紧的目的是 。

A.减轻带的弹性滑动 B ．提高带的寿命C ．改变带的运动方向D ．使带具有一定的初拉力3.与链传动相比较，带传动的优点是 。

A ．工作平稳，基本无噪声B ．承载能力大C ．传动效率高D ．使用寿命长4.与平带传动相比较，V 带传动的优点是 。

A ．传动效率高 B.带的寿命长 C ．带的价格便宜 D.承载能力大5.与绳线结构的v 带相比较，帘布结构v 带的优点是 。

A ．抗弯强度高，可用于较小直径的带轮B ．耐磨损，寿命长C ．抗拉强度高，传递载荷大D ．价格便宜6.在其他条件相同的情况下，v 带传动比平带传动能传递更大的功率，这是因为 .A.带与带轮的材料组合具有较高的摩擦系数 B ．带的质量轻，离心力小 C 带与带轮槽之间的摩擦是楔面摩擦 D ．带无接头7．选取V 带型导，主要取决于 。

A ．带传递的功率和小带轮转速 B.带的线速度 C ．带的紧边拉力 D. 带的松边拉力8．v 带传动中，小带轮直径的选取取决于 。

A ．传动比 B.带的线速度 C.带的型号 D.带传递的功率9．中心距一定的带传动，小带轮上包角的大小主要由 决定。

A ．小带轮直径 B.大带轮直径 C.两带轮直径之和 D.两带轮直径之差10．两带轮直径一定时，减小中心距将引起 。

A ．带的弹性滑动加剧 B.带传动效率降低C.带工作噪声增大D.小带轮上的包角减小11．带传动的小心距过大时，会导致 。

A ．带的寿命缩短B ．带的弹性滑动加剧C.带工作噪声增大D.带在工作时出现颤动12．挠性体摩擦的欧拉公式为αf e F F =21是在忽略离心力的情况下推导出来的，如果考虑离心力，则公式应该变为 。

习题与参考答案一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1 带传动是依靠 B 来传递运动和功率的。

A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是 D 。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是 A 。

A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是 D 。

A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V 带型号，主要取决于 A 。

A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V 带传动中，小带轮直径的选取取决于 C 。

A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由 D 决定。

A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起 D 。

A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 D 。

A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力Felim 与初拉力F 0之间的关系为 C 。

A. Felim )1/(20-=ααv f v f e e F B. F elim )1/()1(20-+=ααv f v f e e F C. F elim)1/()1(20+-=ααv f v f e e F D. F elim ααv f v f e e F /)1(20+= 11 设计V 带传动时，为防止 A ，应限制小带轮的最小直径。

第12章链传动【思考题】12-1 与带传动相比，链传动有哪些优缺点？12-2 滚子链是如何构成的？其最主要的参数是什么？对传动有何影响？12-3 为什么一般链节数选偶数，而链轮齿数多取奇数？12-4 链传动中为什么小链轮的齿数不宜过少？而大链轮的齿数又不宜过多？12-5 何谓链传动的多边形效应？如何减轻多边形效应的影响？12-6 在什么条件下链传动瞬时传动比为恒定？此时链速是否也恒定？A级能力训练题1.滚子链标记：08A-1×100表示。

2.在机械传动中，理论上能保证瞬时传动比为常数的是______。

能缓冲减振，并能起到过载安全保护作用的是______。

（1）带传动（2）链传动（3）齿轮传动3.链传动与带传动相比较，其优点是______。

与齿轮传动相比，其重要优点是______。

（1）寿命长（2）可用于中心距较大的场合（3）安装精度要求不高（4）平稳无噪音、能保持准确的传动比4.链轮的节圆是______所构成的圆。

链条的基本参数是______。

（1）齿廓曲率中心，销轴直径（2）销轴中心，销轴长度（3）齿高中点，链板厚度（4）销轴中心，节距5.套筒滚子链中，滚子的作用是______ 。

（1）缓和冲击（2）减轻套筒与轮齿间的磨损（3）提高链的破坏载荷（4）保证链条与轮齿间的良好啮合6.由于受到链条在小链轮上的包角不能太小的限制，因而在一般链速下，链传动的传动比i______。

（1）≤6 （2）≤8 （3）≤10 （4）≤127.链传动的中心距过小的缺点是______。

（1）链条工作颤动、运行不平稳（2）链条运动不均匀性和冲击作用增强（3）容易发生“脱链”现象（4）链条的磨损快、小链轮上包角小8.链传动瞬时传动比也是常数必须具备的条件：链传动的传动比______。

（1）i=1 （2）i＞1 （3）i＜19.链条中应尽量避免使用过渡链节，所以在一般情况下最好不用奇数链节。

这主要是因为______ 。

百分之一叫做丝《对象》里面的《变换》就是相当于word里面的复制金立GN180，,1499元4、带传动的弹性滑动现象是不可避免的。

（√）5、正确安装在槽轮中的V带，其底面与轮槽的底面是不接触的。

（√）6、带的弹性滑动现象是可以避免的。

（×）7、所有的带传动都是利用带和带轮之间的摩擦传递运动和动力的。

（×）8、在带传动中，打滑是由于带与带轮之间的摩擦力不够大而造成的。

（√）9、带轮的槽角应小于V带的截面楔角。

（√）10、V带的截型有A、B、C、D、E、F、G七种。

（×）11、V带轮的槽角均小于V带截面的楔角。

（√）12、带传动在工作时产生弹性滑动是由于传动过载。

（×）13、正是由于过载时产生了“弹性滑动”，故带传动对传动系统具有过载保护作用。

（×）14、V带的长度是指其基准长度。

(√ )1、V带中，带截面楔角为40°，带轮的轮槽角应为（b ）。

A：大于40° B：小于40° C：等于40°；2、能保证瞬时传动比恒定的传动是（c ）。

A：带传动；B：链传动； C：齿轮传动；3、线绳结构的V带，其线绳位于带的（b）。

A ：顶胶层； B：抗拉层； C：底胶层4、下列图所示的V带传动中，哪个图中的张紧轮位置是最合适的？（a ）。

5、带传动中，带每转一周，拉应力是 a 。

（）。

A：有规律变化的；B：不变的 C：无规律变化的；6、带传动的最大应力发生在 c 。

A：绕入从动轮处； B：绕出从动轮处；C：绕入主动轮处； D：绕出主动轮处；7、带传动的主要失效形式是带的( d )。

A：磨损和疲劳点蚀； B：磨损和胶合；C：胶合和打滑； D：疲劳破坏和打滑；8、带传动是依靠（b ）来传递运动和动力的。

A：主轴的动力；B：带与带轮之间的摩擦力；C：主动轮上的转矩； D：从动轮上的转矩；1、带传动中，打滑是怎样产生的？是否可以避免？解答：当带所传递的圆周力超过带与带轮接触面间摩擦力总和的极限值时，带在带轮上将发生明显的相对滑动即打滑，打滑可以避免。
