汽车CAN总线技术简单介绍CAN总线技术是一种用于汽车系统间通信的串行总线标准。

它最早由德国Bosch公司于1986年引入，现已成为各种车辆的标准通信接口。

CAN总线技术以其高可靠性、高带宽、易于开发和可扩展性等优点而受到广泛应用。

CAN总线技术采用串行通信方式，可以连接多个控制设备和传感器，实现车辆内各个电子控制单元(ECU)之间的数据交换。

CAN总线的主要特点是多主结构、分时共享和通信优先级控制。

在CAN总线技术中，每个ECU都被称为一个节点，节点之间通过双线（CAN_High和CAN_Low）进行通信。

CAN总线采用差分通信方式，即CAN_High与CAN_Low之间的电压差是数据传输的信号，这种方式使得CAN总线在工作距离较长时仍能保持良好的信号质量。

CAN总线技术中，节点之间的通信采用帧的形式。

CAN帧包括了ID（标识符）、数据段和帧检验序列（CRC校验）。

ID用于标识CAN帧的优先级和内容，数据段用于存储实际数据，CRC校验用于验证数据的完整性。

CAN总线技术支持两种通信模式：广播模式和点对点模式。

广播模式是指当一个节点发送了一帧数据后，其他节点都可以接收到该帧数据。

点对点模式则是指只有特定的节点才能接收到一些节点发送的数据帧。

CAN总线技术可以实现高速的数据传输，其传输速率可以达到1Mbps或更高。

此外，CAN总线支持实时数据传输，可以满足复杂的控制系统对低延迟的要求。

CAN总线技术的另一个优点是可靠性。

由于CAN总线采用了冲突检测和错误检测机制，能够及时发现和纠正数据传输中的错误。

当多个节点同时发送数据时，CAN总线会自动检测到冲突，并采用非破坏性的方式将发送冲突的帧标记为错误帧，从而保证数据传输的可靠性。

此外，CAN总线技术还具有良好的可扩展性。

对于需要添加新的传感器或控制设备的系统，只需添加新的节点并连接到CAN总线上即可实现数据交换，而无需进行其他的复杂改动。

总之，CAN总线技术是一种高可靠性、高带宽、易于开发和可扩展性的汽车系统间通信标准。

图2-5高速CAN总线通信速率与总线长度的关系
本讲结束
谢谢！
总线电平分为显性电平和隐性电平两种。 总线必 须处于两种电平之一。 总线上执行逻辑上的线“与” 时，显性电平为“0”，隐性电平为“1”。物理层的特 征如图 2-3 所示。
图2-3 ISO11898、ISO11519-2 的物理层特征
【注】 *1 通信速度：通信速度根据系统设定。 *2 总线长度：总线的长度根据系统设定。通 信速率和最大总线长度的关系如图2-4所示。
CAN是BOSCH公司为现代汽车应用领先推出的 一种多主机局域网，由于它具有高性能、高可靠性、 实时性等优点，现已广泛应用于工业自动化、多种控 制设备、交通工具、医疗仪器以及建筑、环境控制等 众多领域。控制器局域网将在我国迅速普及推广。
二、 CAN网络体系结构 图2-1 CAN网络的结构示意图
图2-2 标准化的CAN协议
项目二CAN的产生和发展
CAN 是 Controller Area Network（控制器局域 网）的缩写（以下称为 CAN），是 ISO国际标准化 组织(International Organization for Standardization) 标准化的串行通信协议。

目前汽车上的网络连接方式主要采用2条CAN， 一条用于驱动系统的高速CAN，速率达到500kb/s； 另一条用于车身系统的低速CAN，速率是100kb/s。
驱动系统的高速CAN
• 驱动系统CAN主要连接对象是发动机控制器 （ECU）、ABS控制器、安全气囊控制器、 组合仪表等等，它们的基本特征相同，都是 控制与汽车行驶直接相关的系统。
倍。这种传统布线方法不能适应汽车的发展。CAN总线可有效减少线束，节省空间。
例如某车门-后视镜、摇窗机、门锁控制等的传统布线需要20-30 根，应用总线 CAN 则
只需要 2 根。（3）关联控制在一定事故下，需要对各ECU进行关联控制，而这是传统
汽车控制方法难以完成的表1 汽车部分电控单元数据发送、接受情况
• （5）直接通信距离最远可达10km（速率5Kbps以下）。
• （6）通信速率最高可达1MB/s（此时距离最长40m）。
• （7）节点数实际可达110个。
• （8）采用短帧结构，每一帧的有效字节数为8个。
• （9）每帧信息都有CRC校验及其他检错措施，数据出错 率极低。
• （10）通信介质可采用双绞线，同轴电缆和光导纤维，一 般采用廉价的双绞线即可，无特殊要求。
可靠性高：传输故障（不论是由内部还是外部引起 的）应能准确识别出来 使用方便：如果某一控制单元出现故障，其余系统 应尽可能保持原有功能，以便进行信息交换 数据密度大：所有控制单元在任一瞬时的信息状态 均相同，这样就使得两控制单元之间不会有数据偏 差。如果系统的某一处有故障，那么总线上所有连 接的元件都会得到通知。 数据传输快：连成网络的各元件之间的数据交换速 率必须很快，这样才能满足实时要求。
• （2）网络上的节点（信息）可分成不同的优先级,可以满 足不同的实时要求。

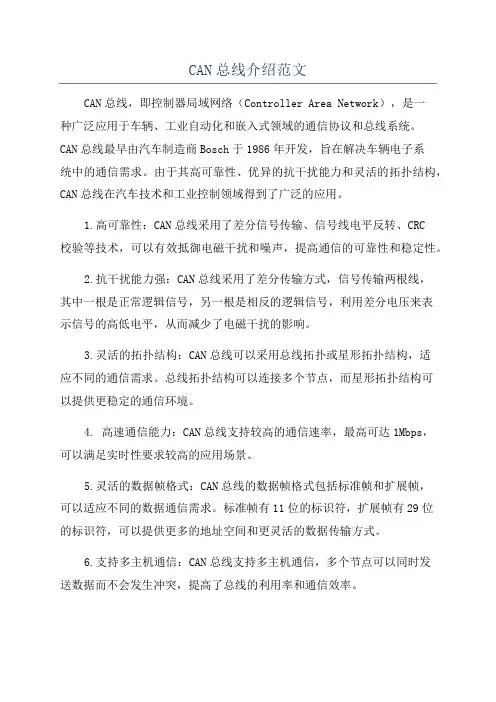

CAN总线介绍范文CAN总线，即控制器局域网络（Controller Area Network），是一种广泛应用于车辆、工业自动化和嵌入式领域的通信协议和总线系统。

CAN总线最早由汽车制造商Bosch于1986年开发，旨在解决车辆电子系统中的通信需求。

由于其高可靠性、优异的抗干扰能力和灵活的拓扑结构，CAN总线在汽车技术和工业控制领域得到了广泛的应用。

1.高可靠性：CAN总线采用了差分信号传输、信号线电平反转、CRC校验等技术，可以有效抵御电磁干扰和噪声，提高通信的可靠性和稳定性。

2.抗干扰能力强：CAN总线采用了差分传输方式，信号传输两根线，其中一根是正常逻辑信号，另一根是相反的逻辑信号，利用差分电压来表示信号的高低电平，从而减少了电磁干扰的影响。

3.灵活的拓扑结构：CAN总线可以采用总线拓扑或星形拓扑结构，适应不同的通信需求。

总线拓扑结构可以连接多个节点，而星形拓扑结构可以提供更稳定的通信环境。

4. 高速通信能力：CAN总线支持较高的通信速率，最高可达1Mbps，可以满足实时性要求较高的应用场景。

5.灵活的数据帧格式：CAN总线的数据帧格式包括标准帧和扩展帧，可以适应不同的数据通信需求。

标准帧有11位的标识符，扩展帧有29位的标识符，可以提供更多的地址空间和更灵活的数据传输方式。

6.支持多主机通信：CAN总线支持多主机通信，多个节点可以同时发送数据而不会发生冲突，提高了总线的利用率和通信效率。

CAN总线的应用广泛，特别是在车辆领域。

在汽车中，CAN总线连接了各个电子控制单元，如发动机控制单元、制动系统控制单元、空调控制单元等。

通过CAN总线，这些控制单元可以相互通信，实现车辆的集中控制和数据交换。

另外，为了满足不同的通信需求，CAN总线还衍生出了一些变种，如CAN FD（Flexible Data-Rate），它支持更高的数据传输速率，提高了通信的效率和带宽。

除了车辆领域，CAN总线还在工业自动化领域得到广泛应用。

CAN总线技术介绍
CAN总线技术，也被称为Controller Area Network(CAN)，是一种广泛使用的低层次的工业总线，是一种高效的低成本高性能的汽车总线。

主要应用于车辆对信息和控制来说非常重要的多个电子设备之间的连接，用于传输信息，控制信号和多媒体信号等。

是一种以多路复用网络技术技术为基础，可以实现节点间信息和控制的互连网络，这种网络经常被用来实现车辆各组件之间的联动，实现多媒体的信号传输和各类信号的交互。

CAN总线技术也是一种多路复用网络技术，它在不同类型的节点之间传输信号和控制信号，实现节点之间互连，实现多媒体的信号传输和各类信号的交互。

CAN总线采用两线总线结构，通信线缆一般采用双绞线、单绞线或者光纤。

它的通信特性具有低延时、高速率、低成本、可靠性高等优点，可以满足现代车辆对节能、安全、可靠性要求。

（1）硬件：包括CAN总线收发器（Transceiver）、CAN总线线缆（Cable）及CAN总线连接线（Connector）。

（2）软件：主要是CAN 控制器（Controller）和CAN驱动软件（Driver）。

车辆CAN 总线定义详解CAN总线技术简介CAN总线又称作汽车总线，其全称为“控制器局域网（CAN—Controller Area Network）”。

CAN总线是一种现场总线（区别于办公室总线），是德国Bosch公司为解决现代汽车中众多的电控模块(ECU)之间的数据交换而开发的一种串行通信协议。

汽车电子业最大的热点就是网络化。

”一位业内人士如此描述汽车网络的应用前景。

“汽车电子业最大的热点就是网络化。

”一位业内人士如此描述汽车网络的应用前景。

而控制器局域网(CAN)拥有的多主节点、开放式架构，以及错误检测及自恢复能力等优势，成为汽车网络应用的热门。

从以下一组数字中也印证了这一趋势，02年数据，全球市场上大约有一亿只CAN收发器，平均一辆车上有12个到15个低速CAN收发器，4到5个高速CAN收发器。

一些汽车专家认为，就像在20世纪70年代引入集成电路、80年代引入微处理器一样，近10年来数据总线技术的引入也将是汽车电子技术发展的一个里程碑。

车辆CAN 总线定义详解适应实时诊断与安全性需求CAN总线成必备装置CAN总线网络技术的应用可以说是躬逢其盛。

德尔福电子与安全部中国工程经理许向东指出，随着排放法规的驱动以其在线诊断的需要，通过CAN总线将各系统中的诊断总线连接在一起，通过ECU软件来实时诊断与维修。

并且，随着安全性能日益受到重视，安全气囊也将逐渐增多，以前是在驾驶员前面安装一个，今后侧面与后座都会安装安全气囊，这些气囊通过传感器感受碰撞信号，通过CAN总线将传感器信号传送到一个中央处理器内，控制各安全气囊的启动弹出动作。

同时，先进的防盗设计也正基于CAN总线网络技术。

首先，确认钥匙合法性的校验信息通过CAN网络进行传递，改进了加密算法，其校验的信息比以往的防盗系统更丰富；其次，车钥匙、防盗控制器和发动机控制器相互储存对方信息，而且在校验码中搀杂随机码，无法进行破译，从而提高防盗系统的安全性。

汽车CAN总线详解概述CAN（Controller Area Network）总线协议是由 BOSCH 发明的⼀种基于消息⼴播模式的串⾏通信总线，它起初⽤于实现汽车内ECU之间可靠的通信，后因其简单实⽤可靠等特点，⽽⼴泛应⽤于⼯业⾃动化、船舶、医疗等其它领域。

相⽐于其它⽹络类型，如局域⽹（LAN, Local Area Network）、⼴域⽹（WAN, Wide Area Network）和个⼈⽹（PAN, Personal Area Network）等，CAN 更加适合应⽤于现场控制领域，因此得名。

CAN总线是⼀种多主控（Multi-Master）的总线系统，它不同于USB或以太⽹等传统总线系统是在总线控制器的协调下，实现A节点到B节点⼤量数据的传输，CAN⽹络的消息是⼴播式的，亦即在同⼀时刻⽹络上所有节点侦测的数据是⼀致的，因此⽐较适合传输诸如控制、温度、转速等短消息。

CAN起初由BOSCH提出，后经ISO组织确认为国际标准，根据特性差异⼜分不同⼦标准。

CAN国际标准只涉及到 OSI（开放式通信系统参考模型）的物理层和数据链路层。

上层协议是在CAN标准基础上定义的应⽤层，市场上有不同的应⽤层标准。

发展历史1983年，BOSCH开始着⼿开发CAN总线；1986年，在SAE会议上，CAN总线正式发布；1987年，Intel和Philips推出第⼀款CAN控制器芯⽚；1991年，奔驰 500E 是世界上第⼀款基于CAN总线系统的量产车型；1991年，Bosch发布CAN 2.0标准，分 CAN 2.0A （11位标识符）和 CAN 2.0B （29位标识符）；1993年，ISO发布CAN总线标准（ISO 11898），随后该标准主要有三部分：ISO 11898-1：数据链路层协议ISO 11898-2：⾼速CAN总线物理层协议ISO 11898-3：低速CAN总线物理层协议注意：ISO 11898-2和ISO 11898-3物理层协议不属于 BOSCH CAN 2.0标准。

03
和纠正等功能。
CAN总线的优缺点
CAN总线的优点包括
实时性强、可靠性强、灵活性强、成 本低等。
CAN总线的缺点包括
对噪声和干扰敏感、节点数量有限、 对总线长度有限制等。
02
CAN总线基础知识
位时间与位编码
位时间
在CAN总线中，每一位的传输时间称为位时间。位时间与波特率有关，因为波特率定义了每秒传输的位数。
电源故障
检查CAN总线电源是否正常，以及电源分配 是否合理。
CAN总线维修与保养建议
定期检查
定期检查CAN总线的连接和终端电 阻，确保连接牢固、电阻正确。
备份数据
备份CAN总线的配置和故障码数据 ，以便在需要时进行恢复。
更换元件
如果发现故障元件，及时更换以确保 CAN总线的正常运行。
软件升级
及时升级CAN总线的软件版本，以 提高系统的稳定性和可靠性。
VS
连接方式
CAN总线可以以不同的方式连接，例如 串联、并联或混合连接。串联连接是最常 见的连接方式，其中每个节点串联连接在 总线上。
03
CAN总线在汽车上的应用
车载网络架构
车载网络
车载网络是汽车内部各个电子控制单元（ECU） 之间进行数据传输和信息共享所构成的通信系统 。
LIN总线
LIN总线是一种低速的串行通信协议，主要用于汽 车中的低速网络，如车门控制、座椅控制等。
错误检测与处理
错误检测
CAN总线使用循环冗余校验（CRC）来检测错误。CRC码附加在数据帧的尾部，用于验证数据的完整 性。
错误处理
如果检测到错误，CAN总线可以采取不同的错误处理策略，例如重新发送数据或忽略错误数据。
通信接口与连接方式

汽车CAN基本原理介绍1.汽车CAN的概述CAN是一种串行通信协议，使用两根差分线（CAN_H和CAN_L）进行通信。

它最初是由德国公司Bosch开发用于汽车电子系统之间的通信，现在已广泛应用于汽车工业以及其他领域。

2.CAN的通信架构CAN网络由多个节点组成，每个节点都有一个唯一的标识符（ID）。

节点之间通过CAN总线进行通信。

CAN总线可以是单线或者多线的，多线的CAN总线可以提供更高的数据传输速率。

3.CAN的数据传输CAN使用基于优先级的非冲突访问控制机制。

每个节点都有一个优先级，优先级高的节点可以随时发送消息。

CAN的通信是基于消息的，消息由一个帧组成。

4.CAN的帧格式CAN帧由标识符（ID）、控制位（Control）、数据长度码（DLC）和数据域（Data）组成。

标识符用于标识消息的类型和发送方，控制位用于指示消息的类型，数据长度码用于指示数据域的长度，数据域包含实际的数据。

5.CAN的通信方式CAN的通信方式可以分为两种：广播方式和点对点方式。

在广播方式下，消息被发送到整个网络上的所有节点；在点对点方式下，消息只被发送到指定的节点。

6.CAN的错误检测和纠正CAN具有高度可靠性的特点，它可以检测和纠正错误。

CAN使用CRC 校验码来检测传输过程中发生的错误，并使用重发机制来纠正错误。

7.CAN的速率和距离CAN的传输速率可以根据具体需求进行选择，通常可以达到1Mbps。

CAN的最大传输距离可以达到数百米，如果需要更远的传输距离，可以使用CAN的中继器或者光纤转换器。

8.CAN的应用9.CAN的发展趋势随着汽车电子系统的不断发展，CAN也在不断演进。

CAN已经从最初的CAN 2.0发展到CAN FD（Flexible Data Rate），可以实现更高的数据传输速率和更大的数据负载。

总结：汽车CAN是一种高度可靠且高效的通信协议，它在汽车电子系统中起到了至关重要的作用。

它以其稳定的性能、优秀的错误检测和纠正能力以及广泛的应用领域而受到了广泛的认可和应用。

can总线报告资料一、概述CAN（Controller Area Network）总线是一种广泛应用于汽车和工业领域的串行通信协议。

它具有高可靠性、高实时性和高带宽的特点，被广泛应用于车辆电子控制系统、工业自动化控制系统等领域。

本报告旨在介绍CAN总线的基本原理、应用领域和技术特点。

二、CAN总线的基本原理1. 物理层CAN总线采用双绞线进行数据传输，通信速率可达到1Mbps。

它采用差分信号传输，具有抗干扰能力强的特点。

CAN总线的物理层标准有CAN 2.0A和CAN 2.0B两种，分别适用于不同的应用场景。

2. 数据链路层CAN总线采用CSMA/CD（Carrier Sense Multiple Access with Collision Detection）的数据链路层协议。

它通过监听总线上的数据活动来实现多节点之间的数据传输。

当多个节点同时发送数据时，会发生冲突，此时通过冲突检测和重新发送机制来解决冲突问题。

3. 帧格式CAN总线的数据传输以帧为单位进行。

CAN帧由起始位、标识符、控制位、数据域和校验位组成。

其中，标识符用于区分不同的数据帧，数据域用于传输实际数据，校验位用于检测数据的正确性。

三、CAN总线的应用领域1. 汽车电子控制系统CAN总线被广泛应用于汽车电子控制系统，如发动机控制单元（ECU）、制动系统、空调系统等。

它可以实现多个控制单元之间的高速数据传输和实时协同工作，提高整车的性能和安全性。

2. 工业自动化控制系统CAN总线在工业自动化领域的应用也非常广泛。

它可以连接各种传感器、执行器和控制器，实现工业设备之间的数据交换和控制。

通过CAN总线，工业自动化系统可以实现高效、可靠的数据传输和实时控制。

3. 其他领域除了汽车和工业领域，CAN总线还被应用于其他领域，如航空航天、医疗设备、军事装备等。

它的高可靠性和实时性使得CAN总线成为这些领域中的首选通信协议。

四、CAN总线的技术特点1. 高可靠性CAN总线采用差分信号传输和冲突检测机制，具有抗干扰能力强的特点。

基于报文的这种协议另外一个好处 2 CAN总线的通信模式
所有节点都会接收到在总线上传送的报文，并在正确接后发出应答确认。
是新的节点可以随时方便
地加入到现有的系统中，而不需对所有节点进行重新编程以便 所有的仲裁判别都不会破坏优先级高的报文信息内容，也不会对其发送产生任何的时延。
三、CAN总线是一种高速的，具备复杂的错误检测和恢复能力的高可靠性强有力的网络
（1）高速性： CAN总线一开始是为汽车工业而设计的，如 果要使这一市场能够接受它，一个能高效处理出错情况的通 讯协议是至关重要的。在发布了版的CAN总线技术规范后， 其最大的通讯速率已经比版提高了8倍，达1M位/秒,在这种 速率下，即便是对时间要求非常关键的参数也可以通过CAN 总线传输而不必担心其时延。
汽车CAN总线基本原理及应用
1、CAN总线简介 2、CAN总线通信模式 3、CAN总线的性能特点 4、CAN总线应用实例
1、CAN总线简介
控制器局域网络（Controller Area Network 简称CAN） 主要用于各种过程（设备）监测及控制。CAN最初是由德国 的Bosch公司为汽车的监测与控制设计的，但由于CAN总线 本身的突出特点，其应用领域目前已不再局限于汽车行业， 而向过程工业、机械工业、机器人、数控机床、医疗器械及 传感器等领域发展。由于其高性能、高可靠性及独特的设计， CAN总线越来越受到人们的重视，国际上已经有很多大公司 的 产 品 采 用 了 这 一 技 术 。 CAN 已 经 形 成 国 际 标 准 （ISO11898），并已成为工业数据通信的主流技术之一。
2 CAN总线的通信模式
（2）CAN总线协议有一套完整的差错管理机制 能够自动地检测出这些错误信息，由此保证了被传信

CAN总线介绍CAN（Controller Area Network）总线是一种广泛应用于汽车、工业控制等领域的数据通信协议。

CAN总线具有高可靠性、高实时性和高带宽等特点，被广泛应用于车辆电子控制系统、航空航天、机械设备等领域。

CAN总线最早由德国Bosch公司在上世纪80年代开发，用于车辆的电子控制。

由于CAN总线在汽车电子领域的成功应用，其优势同样得到了其他领域的认可，逐渐被应用于其他工业领域。

CAN总线采用串行通信方式，可以连接多个节点，实现节点间的数据交换和通信。

1.高可靠性：CAN总线采用差分信号传输，具有较强的抗干扰能力。

在电磁干扰、噪声和抗电气干扰等环境下，CAN总线能够保持正常的数据传输，确保数据的可靠性。

2.高实时性：CAN总线具有优异的实时性能，数据传输的延迟时间很短，一般在毫秒级别。

这使得CAN总线能够满足实时应用的需求，例如车辆的实时控制系统、工业自动化过程控制等。

3. 高带宽：CAN总线的传输速率可达到1Mbps，远远超过了一般串行数据通信协议的速率。

这使得CAN总线能够传输大量的数据，满足复杂系统的通信需求。

4.易于扩展：CAN总线的节点数可以达到数百个，能够方便地扩展系统。

不同的节点可以通过CAN总线进行数据交换，实现节点之间的通信和协作。

这使得CAN总线非常适合于复杂的系统中使用，例如车辆电子控制系统中的各个控制单元。

CAN总线的应用非常广泛，特别是在汽车电子领域。

在汽车中，CAN 总线用于车辆的电子控制系统，如发动机管理系统、制动系统、安全系统等，实现不同控制单元之间的数据传输和通信。

CAN总线可以使得不同控制单元之间实时交换数据，协调各个功能模块的工作，提高整个车辆系统的性能和安全性。

除了汽车电子领域，CAN总线还应用于其他工业控制领域。

例如，CAN总线可以用于机械设备的控制系统，实现各个执行机构之间的协调与控制。

此外，CAN总线还可以用于工业自动化系统，实现各个传感器和执行器之间的数据交换和控制。

车辆CAN 总线定义详解CAN总线技术简介CAN总线又称作汽车总线，其全称为“控制器局域网（CAN—Controller Area Network）”。

CAN总线是一种现场总线（区别于办公室总线），是德国Bosch公司为解决现代汽车中众多的电控模块(ECU)之间的数据交换而开发的一种串行通信协议。

汽车电子业最大的热点就是网络化。

”一位业内人士如此描述汽车网络的应用前景。

“汽车电子业最大的热点就是网络化。

”一位业内人士如此描述汽车网络的应用前景。

而控制器局域网(CAN)拥有的多主节点、开放式架构，以及错误检测及自恢复能力等优势，成为汽车网络应用的热门。

从以下一组数字中也印证了这一趋势，02年数据，全球市场上大约有一亿只CAN收发器，平均一辆车上有12个到15个低速CAN收发器，4到5个高速CAN收发器。

一些汽车专家认为，就像在20世纪70年代引入集成电路、80年代引入微处理器一样，近10年来数据总线技术的引入也将是汽车电子技术发展的一个里程碑。

车辆CAN 总线定义详解适应实时诊断与安全性需求CAN总线成必备装置CAN总线网络技术的应用可以说是躬逢其盛。

德尔福电子与安全部中国工程经理许向东指出，随着排放法规的驱动以其在线诊断的需要，通过CAN总线将各系统中的诊断总线连接在一起，通过ECU软件来实时诊断与维修。

并且，随着安全性能日益受到重视，安全气囊也将逐渐增多，以前是在驾驶员前面安装一个，今后侧面与后座都会安装安全气囊，这些气囊通过传感器感受碰撞信号，通过CAN总线将传感器信号传送到一个中央处理器内，控制各安全气囊的启动弹出动作。

同时，先进的防盗设计也正基于CAN总线网络技术。

首先，确认钥匙合法性的校验信息通过CAN网络进行传递，改进了加密算法，其校验的信息比以往的防盗系统更丰富；其次，车钥匙、防盗控制器和发动机控制器相互储存对方信息，而且在校验码中搀杂随机码，无法进行破译，从而提高防盗系统的安全性。

汽车can总线系统原理、设计与应用汽车CAN总线系统是一种用于车辆内部通信的网络系统，它通过CAN总线将车辆的各个控制单元（如发动机控制单元、制动系统控制单元、仪表板控制单元等）连接起来，实现互相之间的信息交换和协调操作。

CAN（Controller Area Network）总线是一种串行数据通信协议，使用2线制（CAN-H和CAN-L）进行通信。

它具有高可靠性、高抗干扰性和高实时性的特点，适合于车辆等复杂电子系统的通信。

CAN总线系统的设计基本原理是基于分布式控制的思想，即将车辆的不同功能单元分别连接到CAN总线上，通过CAN总线传输信息，实现分散处理和集中协调的功能。

在CAN总线系统中，每个控制单元都有一个唯一的标识符（ID），用于识别发送和接收的数据包。

当一个控制单元发送数据包到总线上时，其他控制单元可以根据ID识别出该数据包是否为自己所需要的，并进行相应的处理。

汽车CAN总线系统的应用非常广泛，包括但不限于以下几个方面：1. 整车控制：CAN总线系统可以将车辆中的各个控制单元连接起来，实现整车的协调控制，如发动机控制、制动系统控制、驾驶辅助系统控制等。

2. 诊断系统：CAN总线系统可以提供车辆的实时监测和故障诊断功能，通过CAN总线传输相关数据，实现对车辆各个系统的故障检测和排除。

3. 仪表显示：CAN总线系统可以将车辆各个系统的信息传输到仪表板上，实现实时的车辆状态显示，如车速、转速、油量等。

4. 多媒体系统：CAN总线系统可以将音频、视频等多媒体数据传输到车载娱乐系统，支持车载娱乐功能的实现。

总而言之，汽车CAN总线系统在车辆的控制、诊断和通信方面发挥着重要的作用，提高了车辆的性能和安全性，同时也提升了车辆的可靠性和可维护性。

汽车级CAN总线详细教程_CAN总线是Controller Area Network的缩写，是一种用于传输数据和控制信号的串行总线通信协议。

它最初是由德国Bosch公司开发的，广泛应用于汽车电子系统中，如发动机控制单元、车载娱乐系统、仪表板等。

CAN总线具有高可靠性、高传输速率和灵活性等特点，逐渐成为汽车电子系统的主要通信协议。

它采用双线结构，即CAN_H和CAN_L两根差分传输线，可以有效抵抗噪声干扰，并能够进行远距离通信。

CAN总线的工作原理是基于CSMA/CD（载波监听多点冲突检测）协议，即多个节点共享同一个总线，只有当总线空闲时才能发送数据。

如果多个节点同时发送数据，就会引发冲突，此时需要进行碰撞检测和重传。

CAN总线分为两种工作模式：标准模式和扩展模式。

标准模式下，每帧数据最多包含11位标识符，扩展模式下可以达到29位。

标识符用于区分不同的消息，数据帧包含了数据位和控制位，控制位用于错误检测和纠正。

CAN总线的通信速率取决于波特率，常用的波特率有125kbps、250kbps、500kbps和1Mbps等。

较低的波特率可以保证更高的可靠性，而较高的波特率可以实现更快的数据传输速度。

在CAN总线中，每个节点都有一个唯一的地址，可以通过地址来发送和接收数据。

节点之间的通信可以是点对点的，也可以是广播的。

点对点通信是指一个节点向另一个节点发送数据，广播通信是指一个节点向所有其他节点发送数据。

CAN总线的数据传输是基于消息的，每个消息都有一个特定的优先级，优先级高的消息会被优先发送。

优先级通过标识符来确定，标识符的前面几位表示优先级。

CAN总线还支持错误检测和纠正机制，可以检测和纠正传输过程中出现的错误。

常见的错误包括位错误、帧错误和CRC错误等。

对于发现错误的节点，可以通过错误帧重传机制来进行纠正。

在实际应用中，CAN总线通常由一个主控节点和多个从属节点组成。

主控节点负责整个系统的控制和管理，并与从属节点进行通信。

一．CAN总线简介1. CAN总线的发展历史20世纪80年代初期，欧洲汽车工业的蓬勃发展，车辆电子信息化程度的也不断提高。

当时，由于消费者对于汽车功能的要求越来越多，而这些功能的实现大多是基于电子操作的，这就使得电子装置之间的通讯越来越复杂，同时意味着需要更多的连接信号线，但是传统的线束式汽车电子系统已经不能满足车辆电子信息功能发展的需求。

为了解决这一制约现代汽车电子信息化发展的瓶颈，德国Bosch公司设计了一个单一的网络总线，所有的外围器件可以被挂接在该总线上，经过试验，这一总线能够有效解决现代汽车中庞大的电子控制装置之间的通讯，并且能够减少不断增加的信号线。

所以在1986年Bosch公司正式公布了这一总线，且命名为CAN总线。

CAN控制器局部网（CAN—Controller Area Network）属于现场总线的范畴，它是一种有效支持分布式控制或实时控制的串行通讯网络，它具有很高的网络安全性、通信可靠性和实时性，简单实用，网络成本低，特别适用于汽车计算机控制系统和环境恶劣、电磁辐射强和振动大的工业环境，因此CAN总线在诸多现场总线中独占鳌头，成为汽车总线的代名词，CAN总线开始进入快速发展时期：1987年Intel公司生产出了首枚CAN控制器（82526）。

不久，Philips公司也推出了CAN 控制器82C200；1991年，Bosch颁布CAN 2.0技术规范，CAN2.0包括A和B两个部分为促进CAN以及CAN协议的发展，1992在欧洲成立了国际用户和厂商协会（CAN in Automation，简称CiA），在德国Erlangen注册，CiA总部位于Erlangen。

CiA提供服务包括：发布CAN的各类技术规范，免费下载CAN文献资料，提供CANopen规范DeviceNet规范；发布CAN产品数据库，CANopen产品指南；提供CANopen验证工具执行CANopen认证测试；开发CAN规范并发布为CiA 标准。

汽车CAN通讯总线全面解析一起解读CAN通讯总线：日新月异，随着时代的高速发展，汽车电子技术不断更新，所以我们要通过不断的学习来提高技术水平。

本期我们一起解读汽车CAN 通讯总线，从CAN的由来、原理、设计、应用以及维修，一篇文章全方面解析读懂CAN通讯！CAN通讯总线的由来由于消费者对于汽车功能的要求越来越多,而这些功能的实现大多是基于电子操作的,这就使得电子装置之间的通讯越来越复杂,同时意味着需要更多的连接信号线。

提出CAN总线的最初动机就是为了解决现代汽车中庞大的电子控制装置之间的通讯,减少不断增加的信号线。

CAN通讯的起源1983年首先由德国的博世BOSCH公司设计了CAN数据总线，越来越多的车辆采用了CAN数据总线，使车上的各个电脑可以被挂接在该总线上都能进行数据交流，形成车载网络系统。

“什么是CAN总线？”汽车不管有多少块电控单元，不管信息容量有多大，每块电控单元都只需引出两条线共同接在两个节点上，这两条导线就称作数据总线，亦称BUS线。

整个网络则称CAN，CAN是Controller Area Network(控制单元区域网络)的缩写，意思是控制单元通过网络交换数据。

CAN-BUS总线形象介绍：公交车:车辆通讯CAN总线：作一个比喻：总线系统又称作CAN-BUS，其实也是因为它的工作原理与运行中的公共汽车很类似。

其中每个站点相当于一个控制单元，而行驶路线则是CAN总线，CAN总线上传递的是数据，而公共汽车上承载的是乘客。

某个控制单元接收到负责向它发送数据的传感器的信息后，经过分析处理会采取相应措施，并将此信息发送到总线系统上。

这样此信息会在总线系统上进行传递，每个与总线系统连接的控制单元都会接收到此信息，如果此信息对自己有用则会存储下来，如果对其无用，则会进行忽略。

CAN总线的通讯原理：第一种『每项信息都通过各自独立的数据线进行交换』目前在车辆上应用的信息传递形式有两种。

第一种是每项信息都通过各自独立的数据线进行交换。
