CAD最常见地50个平面图形练习

cad画图练习题（打印版）### CAD画图练习题（打印版）#### 练习一：基础几何图形绘制目标：熟练掌握直线、圆、矩形等基本图形的绘制方法。

步骤：1. 打开CAD软件，新建一个绘图文件。

2. 使用直线命令绘制一个边长为100单位的正方形。

3. 在正方形内部绘制一个直径为50单位的圆。

4. 以正方形的中心为圆心，绘制一个半径为30单位的圆。

5. 完成图形后，使用尺寸标注命令标注出各个图形的尺寸。

#### 练习二：复杂几何图形绘制目标：掌握多边形、椭圆等复杂图形的绘制和尺寸标注。

步骤：1. 绘制一个边长为80单位的正六边形。

2. 在正六边形的中心绘制一个长轴为60单位，短轴为40单位的椭圆。

3. 使用偏移命令，将正六边形的边向外偏移10单位。

4. 对绘制的图形进行尺寸标注和对齐标注。

#### 练习三：三维图形绘制目标：学习三维图形的基本绘制方法，如长方体、圆柱等。

步骤：1. 切换到三维视图，新建一个三维绘图文件。

2. 绘制一个长100单位，宽50单位，高30单位的长方体。

3. 在长方体的中心位置绘制一个直径为40单位，高为60单位的圆柱。

4. 使用拉伸命令，将一个平面图形拉伸成三维实体。

5. 对三维图形进行尺寸标注，展示其长、宽、高。

#### 练习四：建筑平面图绘制目标：掌握建筑平面图的绘制，包括墙体、门窗等元素。

步骤：1. 绘制一个包含客厅、卧室、厨房和卫生间的简单住宅平面图。

2. 使用墙体命令绘制墙体，注意墙体的厚度。

3. 在适当位置绘制门窗，使用门命令和窗命令。

4. 为房间添加家具，如床、沙发、餐桌等。

5. 对平面图进行尺寸标注和房间名称标注。

#### 练习五：机械零件图绘制目标：学习机械零件图的绘制，如轴承、齿轮等。

步骤：1. 绘制一个简单的轴承零件图，包括内外圈、滚珠等。

2. 使用圆弧命令绘制轴承的滚道。

3. 绘制齿轮的齿形，注意齿数和模数。

4. 对零件图进行尺寸标注，包括直径、宽度等。

cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。

2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。

3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。

4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。

二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。

2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。

3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。

4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。

三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。

2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。

3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。

4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。

注意事项：- 确保所有图形的尺寸准确无误。

- 标注清晰，易于理解。

- 图层管理有序，便于后续修改和维护。

练习目的：- 熟练掌握CAD软件的基本操作。

- 理解并应用工程绘图的标准和规范。

- 提高空间想象能力和几何绘图能力。

练习提示：- 练习时，注意观察图形之间的关系和比例。

- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。

- 练习完成后，检查图纸的完整性和准确性。

请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。

祝你练习愉快！。

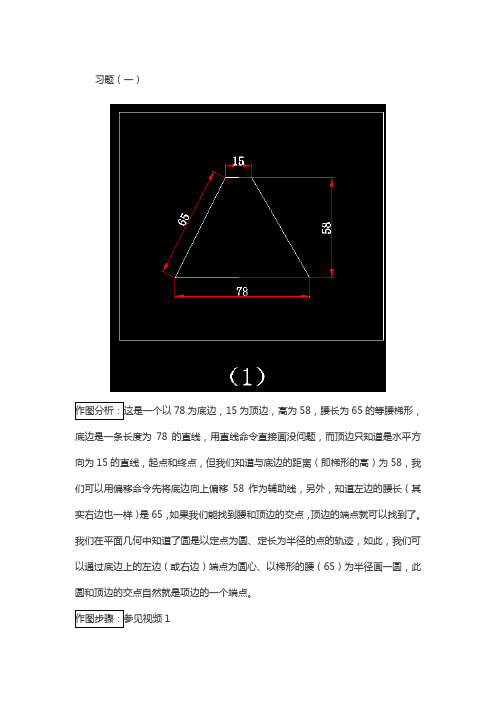

习题（一）作图分析：这是一个以78为底边，15为顶边，高为58，腰长为65的等腰梯形，底边是一条长度为78的直线，用直线命令直接画没问题，而顶边只知道是水平方向为15的直线，起点和终点，但我们知道与底边的距离（即梯形的高）为58，我们可以用偏移命令先将底边向上偏移58作为辅助线，另外，知道左边的腰长（其实右边也一样）是65，如果我们能找到腰和顶边的交点，顶边的端点就可以找到了。

我们在平面几何中知道了圆是以定点为圆、定长为半径的点的轨迹，如此，我们可以通过底边上的左边（或右边）端点为圆心、以梯形的腰（65）为半径画一圆，此圆和顶边的交点自然就是项边的一个端点。

作图步骤：参见视频1温馨提示：作为一名绘图员，不仅要熟悉绘图命令，还得有基本的手工绘图基础和过硬的数学知道（特别是几何知识），否则我们面对图纸，却无从下手！习题（二）作图分析：此处也是一个梯形，和习题（一）极相似，但已知参数不一样，作图方法自然不一样。

从已知条件可以看出，底边96可以直接用直线命令画出，而顶边只知道是35，位置无法确定，也没有给出腰的长度，只知道梯形的两个内角分别为59度和75度，根据几何知道，这两条腰是有交点的，同样，我们可以用35为底画一三角形，两夹角与底边的两夹角是相等的，顶点就是梯形两腰的交点，于此，我们就能点位顶边的位置了。

作图步骤：参见视频2习题（三）习题（五）习题（六）习题（七）习题（八）习题（九）习题（十）习题（十一）习题（十二）习题（十三）习题（十四）习题（十五）习题（十六）习题（十七）习题（十八）习题（十九）习题（二十）习题（二十一）习题（二十二）习题（二十三）习题（二十四）习题（二十五）习题（二十七）习题（二十九）习题（三十）习题（三十一）习题（三十二）习题（三十三）习题（三十四）习题（三十五）习题（三十六）习题（三十七）习题（三十八）习题（三十九）习题（四十）习题（四十一）习题（四十二）习题（四十三）习题（四十四）习题（四十五）习题（四十六）习题（四十七）习题（四十八）习题（四十九）习题（五十）习题（五十一）习题（五十二）习题（五十三）习题（五十四）习题（五十五）习题（五十六）习题（五十七）习题（五十八）习题（五十九）习题（六十）习题（六十一）习题（六十二）习题（六十三）习题（六十四）。

CAD制图初学⼊门：基础操作平⾯绘图练习100题,新⼿必备在CAD中可以绘制⼆维，三维图形。

也可以对图纸中的图形进⾏标注和进⾏渲染，⽐较⼴泛的应⽤于建筑，机械，环境⼯程，电⼦，设计等⼀些⾏业。

之前整理了⼀些CAD初学者⼊门，需要掌握的⼀些技巧，下⾯分享给⼤家，附带平⾯绘图。

◇启动与退出启动：1.在桌⾯双击CAD图标2.开始→程序→Autodesk→Autodesk CAD→CAD2007退出：1.单击右上⾓×2.⽂件→退出3.Alt+F4◇界⾯组成1、标题栏：软件的版本，⽂件的名称，最⼩化，最⼤化，关闭。

2、菜单栏：所有命令的集合；3、⼯具栏：提供执⾏命令的快捷⽅式，由许多命令按钮组成，单击即可1）默认情况下：CAD仅显⽰标准、样式、图层、对象特性、绘图、修改等六个⼯具栏2）显⽰其它⼯具栏：在⼯具栏上任意位置→右击→选择对应⼯具栏3）锁定⼯具栏：在⼯具栏上右击→锁定位置→固定/浮动⼯具栏4、绘图窗⼝：绘图的⼯作区域，所有的绘图结果全部在绘图区中显⽰1）更改绘图窗⼝颜⾊：⼯具→选项→显⽰→颜⾊→选择⼀种颜⾊→应⽤并关闭→确定2）更改⼗字光标⼤⼩：⼯具→选项→显⽰→更改光标⼤⼩5、命令⾏：窗⼝底部，接受⽤户输⼊的命令及提⽰信息全部反应在此窗⼝中将命令放⼤（F2）：视图→显⽰→⽂本窗⼝显⽰与隐藏命令窗⼝：CTRL+96、状态栏：显⽰绘图状态并包含了⼀些功能按钮◇直线（L）绘图→直线或绘图⼯具栏中单击第⼀点，单击第⼆点，两点间创建⼀条直线，再单击可断续绘制直线。

在绘制时，也可输⼊线长或下⼀点位置。

取消上⼀点：U 闭合：C结束绘制：ESC/空格/回车注：ESC：取消当前操作回车与空格：完成某命令或操作，也可重复上⼀次命令或操作。

如光标为，表⽰正在执⾏某命令或操作◇正交（F8）光标只能沿⽔平或垂直⽅向移动，绘制时输⼊长度◇视图控制1.实时缩放：绘图窗⼝放⼤或缩⼩，不影响图形实际⼤⼩⿏标滚轮向上→放⼤，向下→缩⼩4.实时平移：平移整个绘图窗⼝，单击滚轮拖动◇⽂件的基本操作1、新建⽂件：⽂件→新建( Ctrl+N)注：选择acad.dwt或acadiso.dwt为空⽩样板；2、打开⽂件：‘⽂件’→打开(Ctrl+O)3、保存⽂件：‘⽂件’→保存(Ctrl+S)/另存为(Ctrl+Shift+S)；注：CAD保存⽂件类型为：*.dwg◇坐标系世界坐标系（WCS）:原点永远为0，0⽤户坐标系（UCS ）：可将原点0，0放在其它位置上◇点位置的表达⽅式1、绝对直⾓坐标：即输⼊点的X值和Y值，之间⽤逗号隔开；2、绝对极坐标：点到原点的距离，及这两点间的连线与X轴正⽅向的夹⾓，中间⽤“<><>3、相对直⾓坐标：相对于前⼀点的绝对直⾓坐标，前⾯加⼀个@号4、相对极坐标：相对于前⼀点的绝对极坐标，前⾯加⼀个@号◇选择对象1、单击选择对象：单击即可选择1个对象，反复单击可选择多个对象2、窗⼝选择对象：⾃左向右拖动出矩形框，完全包含在内的对象被选中3、交叉窗⼝选择对象：⾃右向左拖动出矩形框，完全包含或与矩形框相交的对象被选中4、快速选择：⼯具→快速选择→设置特性、运算符、值等→确定◇删除对象（E）：1、选择对象→DEL2、修改→删除或单击修改⼯具栏→选择对象→回车◇图纸打印1.顶部⼯具栏中的⽂件——打印2.点击左侧的批量打印即可，设置以下基本属性。

省工建胡老师第 1 页 共 17 页最常见的50个平面图形练习效果及尺寸练习NO. 02练习NO.03练习NO.04• 2 •最常见的50个平面图形练习效果及尺寸练习NO.05练习NO.06练习NO.07最常见的50个平面图形练习效果及尺寸• 3 •练习NO.08练习NO.09练习NO.10• 4 •最常见的50个平面图形练习效果及尺寸练习NO.11练习NO.12练习NO.13最常见的50个平面图形练习效果及尺寸• 5 •练习NO.14练习NO.15练习NO.16• 6 •最常见的50个平面图形练习效果及尺寸练习NO.17练习NO.18练习NO.19最常见的50个平面图形练习效果及尺寸• 7 •练习NO.20练习NO.21练习NO.22• 8 •最常见的50个平面图形练习效果及尺寸练习NO.23练习NO.24练习NO.25最常见的50个平面图形练习效果及尺寸• 9 •练习NO.26练习NO.27练习NO.28• 10 •最常见的50个平面图形练习效果及尺寸练习NO.29练习NO.30练习NO.31练习NO.32练习NO.33练习NO.34练习NO.35练习NO.36练习NO.37、38练习NO.39练习NO.40练习NO.41练习NO.42练习NO.43练习NO.44练习NO.45练习NO.46练习NO.47练习NO.48练习NO.49练习NO.50。

一、基本二维绘图练习1、辅助绘图工具练习图1—1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b.图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式（FIO)，通过输入直线的长度绘制图1-4所示的图形.图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1—5b.图1—5综合练习1【习题1—6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。

图1—6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆）和Ellipse(椭圆）等命令绘制图1-7所示的图形。

图1-7绘制圆和椭圆【习题1-8】利用Polygon（正多边形)和Circle(圆）等命令绘制图1—8所示的图形。

图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1—9所示的图形。

【习题1-10】用Pline(组合线）和Line（线）命令绘制图1—10所示的图形。

图1-9绘制圆和正多边形 图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset（等距线)、Trim（修剪）和Line命令绘制图1-11所示的图形。

图1—11用Offset和Trim等命令绘制图形 图1-12绘制等距线【习题1—13】用Offset(等距线)和Extend（延伸)命令将图1-13a修改为图1—13b。

图1—13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列）等命令绘制图1-14所示的图形。

图1—14用Array命令创建环形阵列【习题1—15】用Array(阵列）和Rotate(旋转）等命令绘制图1—15所示的图形。

图1-15用Array和Rotate命令绘制图形【习题1—16】用Fillet(倒圆角)和Chamfer（倒角）命令将图1-16a修改为图1-16b。

CAD制图初学入门：基础操作平面绘图练习100题,新手必备启动：1.在桌面双击CAD图标2.开始→程序→Autodesk→Autodesk CAD→CAD2007退出：1.单击右上角×2.文件→退出3.Alt+F4◇界面组成1、标题栏：软件的版本，文件的名称，最小化，最大化，关闭。

2、菜单栏：所有命令的集合；3、工具栏：提供执行命令的快捷方式，由许多命令按钮组成，单击即可1）默认情况下：CAD仅显示标准、样式、图层、对象特性、绘图、修改等六个工具栏2）显示其它工具栏：在工具栏上任意位置→右击→选择对应工具栏3）锁定工具栏：在工具栏上右击→锁定位置→固定/浮动工具栏4、绘图窗口：绘图的工作区域，所有的绘图结果全部在绘图区中显示1）更改绘图窗口颜色：工具→选项→显示→颜色→选择一种颜色→应用并关闭→确定2）更改十字光标大小：工具→选项→显示→更改光标大小5、命令行：窗口底部，接受用户输入的命令及提示信息全部反应在此窗口中将命令放大（F2）：视图→显示→文本窗口显示与隐藏命令窗口：CTRL+96、状态栏：显示绘图状态并包含了一些功能按钮◇直线（L）绘图→直线或绘图工具栏中单击第一点，单击第二点，两点间创建一条直线，再单击可断续绘制直线。

在绘制时，也可输入线长或下一点位置。

取消上一点：U 闭合：C结束绘制：ESC/空格/回车注：ESC：取消当前操作回车与空格：完成某命令或操作，也可重复上一次命令或操作。

如光标为，表示正在执行某命令或操作◇正交（F8）光标只能沿水平或垂直方向移动，绘制时输入长度1.实时缩放：绘图窗口放大或缩小，不影响图形实际大小鼠标滚轮向上→放大，向下→缩小4.实时平移：平移整个绘图窗口，单击滚轮拖动◇文件的基本操作1、新建文件：文件→新建( Ctrl+N)注：选择acad.dwt或acadiso.dwt为空白样板；2、打开文件：‘文件’→打开(Ctrl+O)3、保存文件：‘文件’→保存(Ctrl+S)/另存为(Ctrl+Shift+S)；注：CAD保存文件类型为：*.dwg◇坐标系世界坐标系（WCS）:原点永远为0，0用户坐标系（UCS ）：可将原点0，0放在其它位置上◇点位置的表达方式1、绝对直角坐标：即输入点的X值和Y值，之间用逗号隔开；2、绝对极坐标：点到原点的距离，及这两点间的连线与X轴正方向的夹角，中间用“<><>3、相对直角坐标：相对于前一点的绝对直角坐标，前面加一个@号4、相对极坐标：相对于前一点的绝对极坐标，前面加一个@号◇选择对象1、单击选择对象：单击即可选择1个对象，反复单击可选择多个对象2、窗口选择对象：自左向右拖动出矩形框，完全包含在内的对象被选中3、交叉窗口选择对象：自右向左拖动出矩形框，完全包含或与矩形框相交的对象被选中4、快速选择：工具→快速选择→设置特性、运算符、值等→确定◇删除对象（E）：1、选择对象→DEL2、修改→删除或单击修改工具栏→选择对象→回车1.顶部工具栏中的文件——打印2.点击左侧的批量打印即可，设置以下基本属性。
