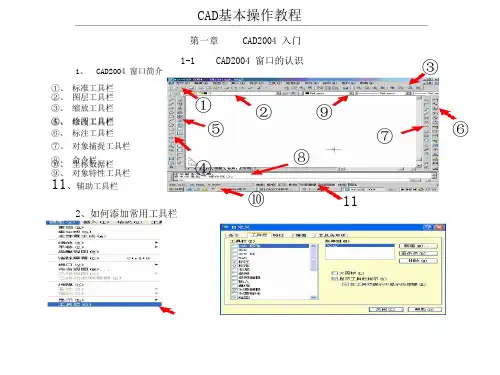

3.7 绘制平面图形实例7--旋转绘图步骤分解： 1.绘制矩形修改工具栏：修改AutoCAD 提示： 命令: _rotateUCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0 //提示当前相关设置。

选择对象: 选择刚绘制的矩形3-45（a ）。

指定对角点: 找到 4 个 //选择要旋转的矩形。

选择对象: //回车结束选择。

指定基点: <对象捕捉 开>捕捉矩形的A 点。

//指定旋转过程中保持不动的点。

(b)(a)指定旋转角度或 [参照(R)]: 45 //图形绕A 点沿逆时针旋转45°。

图形由图3-45（a ）变成图3-45（b ）,完成图形的绘制。

补充知识：旋转命令的两种绘图方式： 1.直接输入角度绘图步骤如图3-44所示图形的绘制过程。

2.参照旋转⑴将已知直线旋转到给定的位置如图3-46所示，将图（a ）中矩形经过旋转变成图（b ）的形式。

图3-45 平面图形的旋转任务：绘制如图3-44所示图形。

目的：通过绘制此图形，学习旋转命令及其应用。

知识的储备：直线的绘制，捕捉的应用。

图3-46 使用参照进行旋转输入旋转命令：AutoCAD提示：命令: _rotateUCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0 //提示当前相关设置。

选择对象: 选择矩形。

//选择要旋转的矩形。

指定对角点: 找到 1 个选择对象: //回车结束对图形的选择。

指定基点: <对象捕捉开>捕捉A点。

//选择不动的点A。

指定旋转角度或 [参照(R)]: R //由于旋转角度不能直接确定，此时可选择参照旋转法来进行旋转。

指定参照角 <0>:捕捉矩形的A点。

指定第二点:捕捉矩形的B点。

指定新角度:捕捉三角形的C点。

⑵将已知直线旋转到给定的角度如图4-46所示，将图（b）中矩形经过旋转变成图（c）的形式。

输入旋转命令：AutoCAD提示：命令: _rotateUCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0 //提示当前相关设置。

选择对象:选择矩形。

找到 1 个 //选择要旋转的矩形。

选择对象: //回车结束对图形的选择。

指定基点:捕捉A点。

//选择不动的点A。

指定旋转角度或 [参照(R)]: R //由于旋转角度不能直接确定，此时可选择参照旋转法来进行旋转。

指定参照角 <0>:捕捉矩形的A点。

指定第二点:捕捉矩形的D点。

指定新角度: 90 //将AD旋转到与X轴正向成90°角。

图形绘制完成。

1.当使用角度旋转时，旋转角度有正负之分，逆时针为正值，顺时针为负值。

2.使用参照旋转时，当出现最后一个提示指定新角度:时，可直接输入要转到的角度，X轴正向为0°。

3.8 绘制平面图形实例8--比例缩放任务：如图3-47所示图形，将图3-47（a）矩形放大2倍，变成图3-47（b）大小的矩形，再将图3-47（b）的矩形经过缩放，变为图3-47（c）尺寸的矩形。

在变换过程中，图形的长宽比保持不变。

目的：通过绘制此图形，学习比例缩放命令及其应用。

知识的储备：矩形的绘制。

图3-47 使用比例缩放命令进行绘图绘图步骤分解：1.绘制矩形。

利用绘制矩形命令，绘制长为20，宽为10的矩形，如图4-47（a）所示。

修改工具栏：修改命令: _scale选择对象:选择矩形。

找到 1 个选择对象: //回车结束对象选择。

指定基点:捕捉矩形上不动的点。

//此例可任指定一点，如矩形的左下角点。

指定比例因子或 [参照(R)]: 2 //输入比例因子。

图形由图3-47（a）变成图3-47（b）,完成图形的绘制。

3.利用参照对矩形进行缩放，将图b变为图c。

输入缩放命令，同上步。

AutoCAD提示：命令: _scale选择对象: 指定对角点:选择矩形。

//选择要进行缩放的矩形。

找到 1个选择对象: //回车结束对象选择。

指定基点:捕捉矩形上点A。

//捕捉缩放过程中不变的点。

指定比例因子或 [参照(R)]:R //由于比例因子没有直接给出，但缩放后的实体长度已知，可选择[参照（R）]选项。

指定参照长度 <1>:捕捉A点。

指定第二点:捕捉B 点。

指定新长度: 35 //根据已知条件，将AB 线长度变为35。

图形由图3-47（b ）变为图3-47（c ）,图形绘制完成。

提示、注意、技巧：1.比例缩放真正改变了图形的大小，和图形显示中缩放（ZOOM ）命令的缩放不同，ZOOM 命令只改变图形在屏幕上的显示大小，图形本身大小没有任何变化。

2.采用比例因子缩放时，比例因子为1时，图形大小不变；小于1时图形将缩小；大于1时，图形将会放大。

3.9 绘制平面图形实例9--打断、对象捕捉追踪和线型的设置绘图步骤分解：1.绘制基本平面图形，如图3-49所示。

根据已知图形尺寸，利用矩形命令、圆命令、直线命令和偏移命令，绘制如图3-49所示的图形。

2.将图3-49经过编辑变为图3-50所示图形。

⑴将大圆在AB 处断开此过程用打断命令来完成，步骤如下：图3-48 平面图形图3-49 基本平面图形任务：绘制如图3-48所示的平面图形。

目的：通过绘制此图形，学习打断命令、对象追踪功能和线型的设置等内容。

知识的储备：矩形的绘制、直线的绘制、圆的绘制、偏移命令及捕捉的应用。

修改工具栏：修改命令: _break 选择对象: <对象捕捉 开> 捕捉大圆上的象限点A 。

//选择大圆并将对象捕捉打开，直接选择大圆上的象限点作为第一打断点，指定第二个打断点或 [第一点(F)]:捕捉大圆上的象限点B 。

//B 点作为第二个打断点。

大圆在AB 处断开。

⑵将小圆在CD 处断开输入打断命令，方法同上步。

AutoCAD 提示：命令: _break 选择对象:在小圆上任意一点处单击。

//选择小圆。

指定第二个打断点或 [第一点(F)]: F //选择对象时所单击的点不作为第一打断点时，选择此项。

指定第一个打断点:捕捉小圆上的象限点D 。

//D 点作为第一打断点。

指定第二个打断点:捕捉小圆上的象限点C 。

//C 点作为第二打断点。

小圆在CD 的上部分断开。

3.将直线MN 的一部分线段EF 变为粗点划线，如图3-51所示。

⑴将直线MN 分别在E 点、F 点处断开。

步骤如下：输入“打断于点”命令 修改工具栏：AutoCAD 提示：命令: _break 选择对象:选择直线MN 。

//选择要打断的对象。

指定第二个打断点或 [第一点(F)]: F指定第一个打断点:捕捉E 点。

//捕捉打断点的位置。

指定第二个打断点: @ //直线在点E 处断开。

同理将直线在点F 处断开。

⑵将线段EF 变为虚线。

步骤如下：图3-50 断开两个圆 图3-51 线型的改变①单击图层工具栏上 打开图层特性管理器，如图3-52所示。

在此对话框内创建新图层——虚线层，设该图形的线型为虚线。

②将EF 线变到虚线层上，使之变为虚线。

有关图层的内容将在第七章详细介绍。

4.将直线PN 在QS 处断开，尺寸由已知条件确定，如图3-53所示。

作图步骤如下： 输入打断命令。

AutoCAD 提示：命令: _break 选择对象:单击直线PN 。

//选择要打断的直线。

指定第二个打断点或 [第一点(F)]: F //选择对象所单击的点不作为第一打断点时，选择此项。

指定第一个打断点: <对象捕捉 开>10 //利用对象捕捉追踪功能捕捉Q 点。

（将在下面内容中介绍。

）指定第二个打断点: 10 //利用对象捕捉追踪功能捕捉S 点。

（将在下面内容中介绍。

）图形绘制完成。

补充知识：1.介绍对象捕捉追踪方法在本节实例中可用对象捕捉追踪方法，捕捉直线上点Q 和S 点。

对象捕捉追踪可以根据捕捉点沿正交方向或极轴方向进行追踪。

步骤如下：⑴将状态栏中的“对象捕捉”设置为中点捕捉。

打开状态栏中的“对象捕捉”和“对象追踪”选项。

⑵输入打断命令后， 当提示指定第一个打断点:时，将光标移到PN 的中点，当出现中点标记时将光标移到中点的左方，如图3-54所示，此时根据已知条件输入数值10，找到第一个 打断点Q 。

同理将光标移到中点的右方，找到第二个 打断点S 。

PN 直线在QS 处断开。

2. 对象捕捉追踪功能的应用图3-52 图层特性管理器图3-53 断开直线图3-54 对象捕捉追踪方法的应用⑴单向追踪：本节实例所采用方法即为此项功能的应用。

⑵双向追踪：如图3-55所示，在矩形内绘制一个圆，使圆心在矩形的中心位置。

此图就要用到双向追踪。

示范如下：图3-55 双向追踪方法的应用①先绘制一个矩形。

②输入圆的命令，利用对象捕捉追踪定圆心。

方法如下：●将状态栏中的“对象捕捉”设置为中点捕捉。

打开状态栏中的“对象捕捉”和“对象追踪”选项。

●将光标移向矩形下边的中点，当出现中点标记时，将光标向竖直方向稍微移动一下，会出现一条贯穿绘图区的竖直虚线。

●将光标移向矩形左边的中点，当出现中点标记时，将光标向水平方向稍微移动一下，会出现一条贯穿绘图区的水平虚线。

●两条虚线的中点即为圆心点。

将光标移向此点，当出现如图所示叉号时，单击左键确定。

③输入圆的半径，完成圆的绘制。

1.对于圆和椭圆执行打断命令时，拾取点的顺序很重要，因为打断总是逆时针方向，是从选择的第一点逆时针到第二点所对应的部分消失。

2.一个完整的圆或椭圆不能在同一点被打断。

3.“打断于点”命令是AutoCAD2004 新增加的内容，用于将直线或圆弧一分为二，并不去除中间部分。

3.10 绘制平面图形实例10--延伸、拉伸、拉长任务：绘制平面图形，如图3-56（a）所示，再将图形由（a）经（b）、（c）变为图形（d）。

目的：通过绘制此图形，学习延伸、拉伸和拉长等内容。

知识的储备：矩形的绘制、直线的绘制、捕捉及对象捕捉追踪的应用。

绘图步骤分解：1.绘制基本平面图形，如图3-56（a ）所示。

根据已知图形尺寸，利用矩形命令、直线命令，捕捉及对象捕捉追踪功能绘制图形。

2.将图3-56（a ）经过编辑变为图3-56（b ）所示图形。

修改工具栏：修改AutoCAD 提示： 命令: _extend当前设置:投影=无，边=延伸 //提示当前设置。

选择边界的边.. //提示选择作为延伸边界的边。

选择对象:单击直线GE 找到 1 个 //直线GE 作为延伸边界的边。

选择对象: //回车结束边界的选择。

选择要延伸的对象，或[投影(P)/边(E)/放弃(U)]:单击直线AB 的右侧。

//AB 为将要延伸的对象。

选择要延伸的对象，或[投影(P)/边(E)/放弃(U)]: 单击直线DC 的右侧。

//DC 为将要延伸的对象。

选择要延伸的对象，或[投影(P)/边(E)/放弃(U)]://回车结束延伸命令。
