常用选矿药剂一、浮选药剂:(也叫捕收剂)1、丁黄药:(丁基黄原酸钠):浅黄色、易溶于水、保质期十个月,含量≥84.5%,游离碱<0.5(没反应充分的碱)它是由钠碱,二硫化碳,丁醇反应合成的,在弱碱性矿浆中使用,捕收能力较强,应用于各种有色金属硫化矿的浮选。
2、异戊黄药:(异戊基黄原酸钠)黄色,易溶于水,保质期10个月,含量≥79%,游离碱<0.5,它是由钠碱,二硫化碳,异戊醇反应合成的,强力捕收剂,适用于需要捕收力强,而不需要选择性的有色金属矿的浮选(比如氧化铜矿等难选的矿物)。
3、乙黄药:(乙基黄原酸钠)浅黄色,易溶于水,含量82%,有效期10个月,它是由钠碱,二硫化碳,乙醇反应合成的,捕收能力较弱,选择性强,适用于易浮或复杂金属硫化矿的浮选。
4、乙硫氮:灰白色晶体,易溶于水,含量95%,有效期一年,它是由二乙胺、二硫化碳反应合成的,比黄药、黑药捕收能力强,浮选速度快,用药省,可以在较高的碱性矿浆中使用,适用于铅、锑、铜等硫化矿的浮选。
5、丁铵黑药:白色粉末,极溶于水,含量95%,有效期二年,它是由丁醇、五硫化二磷、铵气反应合成的,化学稳定性强,能在酸性矿浆中获得好的捕收效果,对方铅矿、镍、锑矿捕收能力较强,特别是含铂、金、银的金属硫化矿与其它药剂配合使用,有利铂、金、银的回收,丁铵有起泡性,泡沫厚大较脆。
6、25号黑药:黑色水溶液,微溶于水,含量53%,有效期二年,它是由甲酚、五硫化二磷反应合成的,适用于铜、铅硫化矿的浮选,由于微溶于水所以要加在球磨机或调整槽内。
7、Z200(乙基硫氨酯):琥珀色油状液化,微溶于水,含量95%,保质期二年,它是由异丙黄药、脂化而成,选择性好,适用于需要较高精矿质量的有色金属(比如铜精矿砷存在时含砷低)。
二、起泡剂二号油(松醇油)含量39%,浅黄色油状液体,有效期二年,它是由杂醇油和松醇油勾兑而成,适用于各种有色金属和煤浮选。
三、调整剂1、硫化钠:多种用途1)抑制剂2)脱药剂(脱除混合精矿捕收剂)3)活化剂(氧化铜矿,铅矿硫化)2、亚硫酸钠:1)还原剂2)抑制剂:抑制闪锌矿和黄铁矿3、硫酸锌:闪锌矿的抑制剂,必须与碱共用才有抑制作用。
浮选药剂配制,别说你全会哦浮选药剂在使用前进行合理的配制,对提高药效有紧要作用。
配制方法重要依据药剂的性质决议,常见的有下列几种方法:一、配成水溶液大多数溶于水的药剂都实行此法,一般配成5%~10%或者更稀一些的水溶液添加。
溶液不宜配得太稀,太稀体积过大;但也不宜太浓,浓度太大对用量少的药剂很难正确掌控用量,也不便输送。
二、加溶剂配制有些不溶或者难溶于水的药剂,可将其溶于特别的溶剂中再添加。
例如,把油酸溶入煤油中再添加,可以加强它在矿浆中的弥散性,还可以加强油酸的捕收作用;白药可以溶于邻甲苯胺中再使用。
三、乳化法脂肪酸类捕收剂、柴油经过乳化,可以加添其在矿浆中的弥散性,提高功效。
常用的乳化法是:猛烈机械搅拌、通入蒸汽或用超声波,若加入乳化剂效果更好。
如妥尔油与柴油在水中可加乳化剂烷基芳基磺酸酯。
很多表面活性物质都可以作为乳化剂。
四、皂化脂肪酸类捕收剂常用此法配制。
如铁矿石浮选时,常采纳氧化石蜡皂与妥尔油作捕收剂。
为提高其水溶性,可配入10%左右的碳酸钠,使妥尔油皂化,并用热水加温成热的皂液添加。
再如油酸,其水溶性差,但与碳酸钠作用生成油酸钠后,水溶性变好。
五、配成悬浊液或乳浊液如石灰可加水磨成石灰乳添加。
六、酸化在使用阳离子捕收剂(胺类)时,由于水溶性差,必需加盐酸或醋酸作用配成胺盐,才能溶于水中使用。
七、原液添加有些药剂在水中的溶解度很小,难以配成真溶液或稳定的乳浊液,如松醇油、甲酚黑药、煤油等,可不必配成溶液,而是直接将原液按用量添加。
水溶性药剂的配制方法,一般是先把药剂在容器内用少量水溶解,待溶解完后,再渐渐加水配成所要求的浓度。
在生产现场,为了配制便利,可在配药槽上刻上标示容积的刻度尺,把称好的已知药量的药剂放入槽内,加水至刻度标示的与浓度相符的位置,搅拌至完全溶解,即可使用。
药剂浓度是否达到标准,可用密度计测定。
(。
浮选剂配方引言浮选剂是矿石选矿过程中的重要辅助剂,可通过调节选矿物理化学性质,促进矿石与浮选剂之间的选择性吸附,实现矿石和杂质的分离。
本文将探讨浮选剂配方的相关内容,包括浮选剂的种类、影响配方的因素以及常用的浮选剂配方。
浮选剂的种类根据浮选剂的类型,可以将其分为捕收剂、发泡剂和调整剂等几类。
1. 捕收剂捕收剂是一种能使矿石颗粒吸附在气泡表面的剂型,常见的捕收剂包括黄药剂、黑药剂和绿药剂等。
捕收剂的选择应考虑矿石矿种、矿石矿物组成和矿石矿物分散性等因素。
2. 发泡剂发泡剂是一种能够生成气泡并提供气泡稳定性的剂型,常见的发泡剂有天然油脂、合成气泡剂和表面活性剂等。
发泡剂的选择应考虑矿石特性、浮选机械条件和环境因素等。
3. 调整剂调整剂是一种能够改变矿石和浮选剂之间黏附性和选择性的剂型,常用的调整剂有pH调节剂、化学药剂和活性离子剂等。
调整剂的选择应根据矿石矿物本身特性和浮选工艺流程进行。
影响配方的因素浮选剂的配方受多种因素的影响,主要包括矿石矿物特性、浮选工艺条件和环境条件等。
1. 矿石矿物特性矿石矿物的成分、结构和表面性质等对浮选剂的选择和配比有着重要影响。
例如,硫化矿物对黄药剂有较好的选择性吸附,而氧化矿物则对黑药剂有较好的选择性吸附。
2. 浮选工艺条件浮选工艺条件包括浮选机械条件、浮选药剂用量和浮选机械类型等。
浮选剂的配方应根据具体的工艺条件进行调整,以保证浮选的效果和经济性。
3. 环境条件环境条件包括矿石选矿过程中的温度、湿度和大气条件等。
这些条件会对浮选剂的稳定性和效果产生一定的影响,因此在配方选择时需要充分考虑环境因素。
常用的浮选剂配方以下是几种常用的浮选剂配方,这些配方根据不同矿石特性和选矿要求进行选择。
1. 黄药剂浮选配方黄药剂是一种常用的捕收剂,适用于硫化矿物的浮选。
其典型配方如下:•黄药剂A:XX%•黄药剂B:XX%•黄药剂C:XX%•pH控制剂:XX%2. 黑药剂浮选配方黑药剂适用于氧化矿物的浮选。

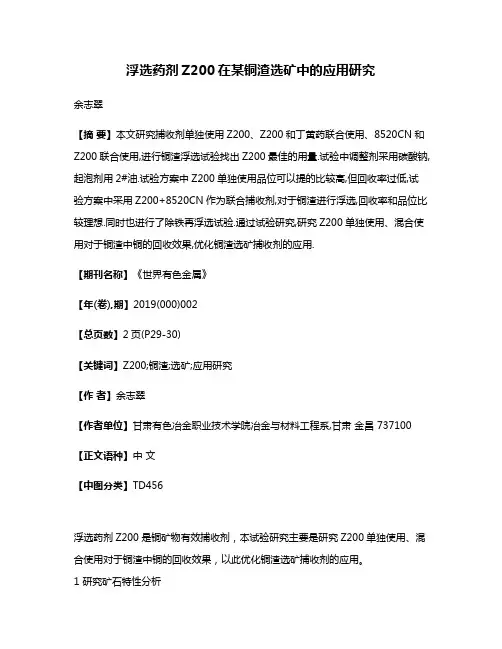

浮选药剂Z200在某铜渣选矿中的应用研究余志翠【摘要】本文研究捕收剂单独使用Z200、Z200和丁黄药联合使用、8520CN和Z200联合使用,进行铜渣浮选试验找出Z200最佳的用量.试验中调整剂采用碳酸钠,起泡剂用2#油.试验方案中Z200单独使用品位可以提的比较高,但回收率过低,试验方案中采用Z200+8520CN作为联合捕收剂,对于铜渣进行浮选,回收率和品位比较理想.同时也进行了除铁再浮选试验.通过试验研究,研究Z200单独使用、混合使用对于铜渣中铜的回收效果,优化铜渣选矿捕收剂的应用.【期刊名称】《世界有色金属》【年(卷),期】2019(000)002【总页数】2页(P29-30)【关键词】Z200;铜渣;选矿;应用研究【作者】余志翠【作者单位】甘肃有色冶金职业技术学院冶金与材料工程系,甘肃金昌 737100【正文语种】中文【中图分类】TD456浮选药剂Z200是铜矿物有效捕收剂,本试验研究主要是研究Z200单独使用、混合使用对于铜渣中铜的回收效果,以此优化铜渣选矿捕收剂的应用。
1 研究矿石特性分析研究对象某铜冶炼炉渣主要分为两种,转炉渣和合成炉渣,这两种炉渣的相组成基本相同,均是由冰铜、磁铁矿、铁橄榄石结晶相和玻璃相组成,各相在炉渣中的结晶形态、分散状态相似。
炉渣化学多元素分析结果如表1所示[1-3]。
表1 炉渣多元素分析结果(%)元素 Ni Cu Fe Co Pb Zn As Bi CaO MgO SiO2转炉渣 0.16 5.95 40.81 0.19 1.03 2.32 0.045 0.01 0.93 0.61 27.06合成渣 0.02 0.76 34.72 0.024 0.26 2.23 0.13 0.01 2.61 1.38 35.292 铜渣碎矿特性研究本文通过条件试验,确定铜渣粉碎采用三段碎矿两段磨矿工艺。
铜渣原矿试样的最大粒度为10cm,磨矿完成-300目达到80%。
松醇油(2#油)主要成份:各种一元醇及其它萜烯衍生物,其中以α-萜烯醇为主。
性状:浅黄色油状液体,微溶于水;遇酸受热时会分解而降低选矿性能。
主要用途:松醇油广泛地应用于各种金属或非金属矿的浮选作业中,它主要用于各种硫化矿如铜、铅、锌及铁矿和各种非硫化矿的浮选。
它还具有一定的捕收性,特别对滑石、硫磺、石墨、辉钼矿及煤等易浮矿物有较为明显的捕收效果。
松醇油在浮选作业中所形成的泡沫比其它起泡剂更为稳定。
规格:指标项目优级一级二级一元醇含量%≥49.0 44.0 39.0密度(20℃)g/ml 0.9 0.9 0.9包装:180KG铁桶贮存及运输:防潮,防曝晒,防火。
乙硫氮CAS号:20624-25-3详细介绍:捕收力强,用量比黄药低(是黄药用量的1/2~1/3),浮选速度快,可在较宽PH值条件下发挥有效捕收作用,改善铜-硫及铅-锌的分离效果,对矿石变化的适应性强,减少其它药剂用量(如硫酸锌、氰化物等),甚至不用。
用途:适合用于浮选钼铋矿石的浮铋和钼、铋、硫全浮;铅、铋、锑等硫化矿.硫氢化钠CAS号:16721-80-5分子式:NaHS本公司长期供应硫氢化钠:片剂(70%)25#黑药产品名称:25号黑药英文名称:DITHIOPHOSPHATE 25主要成份:二甲酚基二硫代磷酸分子式:(C7H7O)2PSSH性状:黑褐色油状液体,有刺激性气味和腐蚀性;可燃,微溶于水。
主要用途:25号黑药兼有捕收性和起泡性,它是铅、铜、银的硫化矿及活化了的硫化锌矿的有效捕收剂,常用于铅、锌优先浮选分离作业中。
该品在碱性回路中对黄铁矿及其它硫化矿捕收力很弱,但在中性或酸性介质中,它是所有硫化矿的强力非选择性捕收剂。
在特定条件下,还对重金属氧化矿具有一定的捕收效果。
由于该品仅能微溶于水,所以必须以原始形态加入调整槽或球磨机中。
规格:项目指标二甲酚基二硫代磷酸%60~70甲酚及其它成份%余量密度(20℃)g/ml 1.17~1.20贮存及运输:防水,防曝晒,防火,不能卧放或倒置。
浮选药剂的分类及用途分析在浮游选矿过程中,为有效地选分有用矿物与脉石矿物,或分离各种不同的有用矿物,常需添加某些药剂,以改变矿物表面的物理化学性质及介质的性质,这些药剂统称浮选药剂。
浮选药剂按其用途可分为五类:捕收剂、起泡剂、活化剂、抑制剂、调整剂一、捕收剂,改变矿物表面疏水性,使浮游的矿粒黏附于气泡上的浮选药剂。
捕收剂的种类很多,按其离子性质可分为阴离子型、阳离子型、两性型和非离子型;按其应用范围可分为硫化矿捕收剂、氧化矿捕收剂、非极性矿物捕收剂和沉积金属的捕收剂。
常用的硫化矿捕收剂有黄药、黄药衍生物、黑药、白药、苯并噻唑硫醇、苯并咪唑硫醇、苯并嗯唑硫醇等。
氧化矿捕收剂主要有脂肪酸及其钠皂、烷基磺酸盐、烷基硫酸盐、磷酸酯、砷酸酯、脂肪胺及其盐、松香胺、季铵盐、二胺及多胺类化合物、两性表面活性剂等。
油类捕收剂,如煤油、柴油等。
捕收剂在矿物表面的作用有物理吸附、化学吸附和表面化学反应。
捕收剂的吸附与矿物浮选行为有密切关系。
在一定的捕收剂浓度范围内,随着药剂浓度提高,吸附量增大,浮选回收率显著上升;浓度达到相当值后,回收率随浓度及吸附量提高的幅度变小;捕收剂浓度过高时,吸附量还可继续增大,但浮选回收率却不再升高,甚至反而下降。
因此,在浮选过程中要正确掌握捕收剂的用量,以获得最佳效益。
二、起泡剂:浮选矿浆中气泡的形成,主要依赖于浮选设备中各种类型的充气搅拌装置,以及向矿浆中添加适量的起泡剂(frothers)。
起泡剂一般均为表面活性剂,其分子结构由非极性的亲油(疏水)基团和极性的亲水(疏油)基团构成,形成既有亲水性又有亲油型的所谓的“双亲结构”分子。
亲油基可以是脂肪族烃基、脂环族烃基和芳香族烃基或带O、N等原子的脂肪族烃基、脂环族烃基和芳香族烃基;亲水基一般为羧酸基、烃基、磺酸基、硫酸基、膦酸基、氨基、腈基、硫醇基、卤基、醚基等。
起泡剂加到水中,亲水基插入水相而亲油基插入油相或竖立在空气中,形成在界面层或表面上的定向排列,从而使界面张力或表面张力降低。

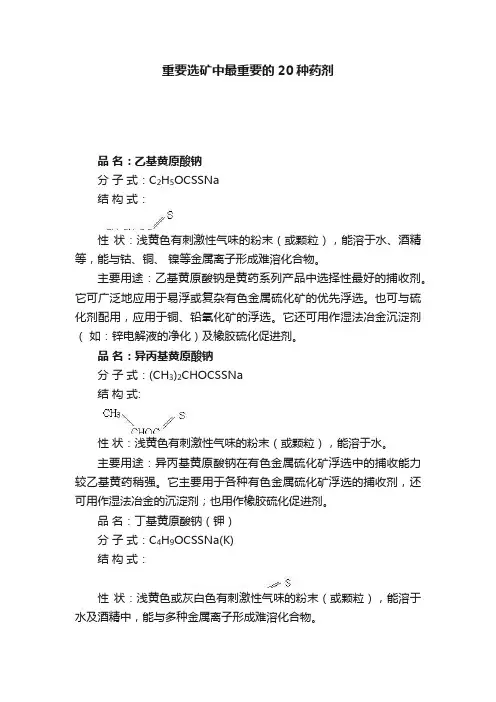

重要选矿中最重要的20种药剂品名:乙基黄原酸钠分子式:C2H5OCSSNa结构式:性状:浅黄色有刺激性气味的粉末(或颗粒),能溶于水、酒精等,能与钴、铜、镍等金属离子形成难溶化合物。
主要用途:乙基黄原酸钠是黄药系列产品中选择性最好的捕收剂。
它可广泛地应用于易浮或复杂有色金属硫化矿的优先浮选。
也可与硫化剂配用,应用于铜、铅氧化矿的浮选。
它还可用作湿法冶金沉淀剂(如:锌电解液的净化)及橡胶硫化促进剂。
品名:异丙基黄原酸钠分子式:(CH3)2CHOCSSNa结构式:性状:浅黄色有刺激性气味的粉末(或颗粒),能溶于水。
主要用途:异丙基黄原酸钠在有色金属硫化矿浮选中的捕收能力较乙基黄药稍强。
它主要用于各种有色金属硫化矿浮选的捕收剂,还可用作湿法冶金的沉淀剂;也用作橡胶硫化促进剂。
品名:丁基黄原酸钠(钾)分子式:C4H9OCSSNa(K)结构式:性状:浅黄色或灰白色有刺激性气味的粉末(或颗粒),能溶于水及酒精中,能与多种金属离子形成难溶化合物。
主要用途:丁基黄原酸钠(钾) 是一种捕收能力较强的浮选药剂,它广泛应用于各种有色金属硫化矿的混合浮选中。
该品特别适合于黄铜矿、闪锌矿、黄铁矿等的浮选。
在特定条件下,可用于从硫化铁矿中优先浮选硫化铜矿,也可浮选用硫酸铜活化了的闪锌矿。
品名:异丁基黄原酸钠(钾)分子式:(CH3)2CHCH2OCSSNa(K)结构式:性状:浅黄色有刺激性气味的粉末(或颗粒),易溶于水,能与多种金属离子形成难溶化合物。
主要用途:异丁基黄原酸钠(钾) 也是各种有色金属硫化矿浮选中捕收能力较强的浮选药剂,该品主要用于铜、铅、锌等多种金属硫化矿的浮选。
它已显示在自然回路中浮选各种铜矿和黄铁矿特别有效。
品名:异戊基黄原酸钠分子式:(CH3)2CHCH2CH2OCSSNa结构式:性状:黄色有刺激性气味的粉末,能溶于水。
主要用途:异戊基黄原酸钠是一种强捕收剂,主要应用于需要捕收力强而不需要选择性的有色金属矿物的浮选。

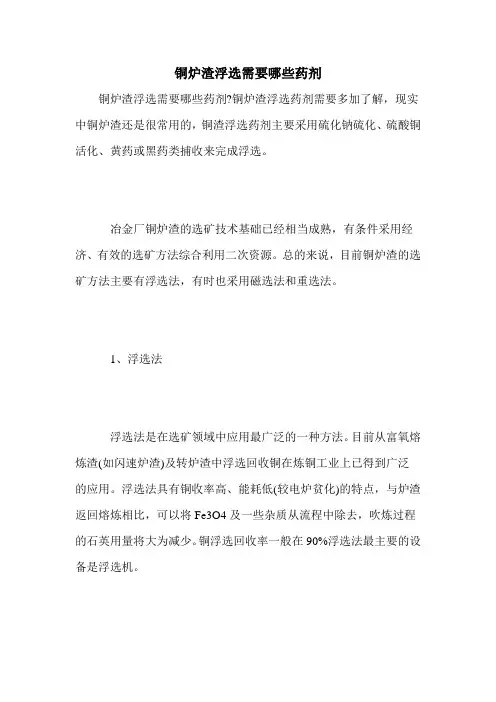

铜炉渣浮选需要哪些药剂铜炉渣浮选需要哪些药剂?铜炉渣浮选药剂需要多加了解,现实中铜炉渣还是很常用的,铜渣浮选药剂主要采用硫化钠硫化、硫酸铜活化、黄药或黑药类捕收来完成浮选。
冶金厂铜炉渣的选矿技术基础已经相当成熟,有条件采用经济、有效的选矿方法综合利用二次资源。
总的来说,目前铜炉渣的选矿方法主要有浮选法,有时也采用磁选法和重选法。
1、浮选法浮选法是在选矿领域中应用最广泛的一种方法。
目前从富氧熔炼渣(如闪速炉渣)及转炉渣中浮选回收铜在炼铜工业上已得到广泛的应用。
浮选法具有铜收率高、能耗低(较电炉贫化)的特点,与炉渣返回熔炼相比,可以将Fe3O4及一些杂质从流程中除去,吹炼过程的石英用量将大为减少。
铜浮选回收率一般在90%浮选法最主要的设备是浮选机。
2、磁选法磁选法用于回收渣中强磁性成分,如渣中含有铁(合金)和磁铁矿时,可以考虑采用磁选法。
由于钴、镍在铁磁矿物中相对集中,铜非磁相,因而磨细结晶良好的炉渣可作为预富集的一种手段。
由于有用金属矿物在渣中分布复杂,常有连生交代,且弱磁性铁橄榄石在渣中占的比例大,因而磁选效果不尽人意。
磁选法在铜炉渣选矿中常与其他方法联合使用。
磁选法最主要的设备是磁选机。
3、重选法重选法可用于含有一定量的粒度较粗的单体金属铜的炉渣中的,在磨矿过程中可以很好地单体解离,但这部分金属铜粒子无法磨碎,浮选方法对这部分金属铜是无效的。
而粗粒金属铜粒子与炉渣中脉石矿物的比重差异很大,根据比重差异特性,可用重选法对粗粒金属铜粒子进行有效的回收。
国内外选矿专家总结出冶炼渣选矿处理6要点:多碎少磨、浮磁联合、较充分的单体解离、第一段磨矿后快速中间浮选、较高的浮选浓度、国外常规适用药剂以及对冶炼渣缓冷处理的期望。
在生产实践中,应根据不同炉渣的成分特点而采用不同的流程。
浮选药剂制度一、制度目的浮选药剂制度是为了规范浮选工艺中药剂的使用,确保浮选效果和产品质量,保证生产安全。
二、适用范围本制度适用于所有需要使用浮选工艺的生产线。
三、药剂种类根据不同的矿石类型和浮选工艺,选择不同的药剂种类。
常用的药剂有:1. 捕收剂:主要是对矿物表面进行吸附,使其与气泡结合并上升至液面。
常用捕收剂有黄原胶、木粉素等。
2. 发泡剂:主要是产生气泡,并与矿物粒子结合。
常用发泡剂有甲基异丙基甜菜碱、十二烷基硫酸钠等。
3. 调节剂:主要是调节矿物表面电性,使气泡与粒子结合更紧密。
常用调节剂有水玻璃、碳酸钠等。
4. 泡沫稳定剂:主要是增加气泡稳定性,防止气泡在液面上破裂。
常用泡沫稳定剂有油酸钠、十二烷基聚氧乙烯醚等。
四、药剂选择1. 根据矿石种类和浮选工艺选择适当的药剂,确保浮选效果和产品质量。
2. 严格按照药剂使用说明书进行使用,不得超量使用或混合使用。
3. 定期检查药剂质量,确保其符合要求。
五、药剂添加1. 药剂添加应在适当的位置进行,避免对生产线造成影响。
2. 药剂应在水中溶解后再添加到生产线中,避免直接加入到生产线中造成堵塞或影响浮选效果。
3. 添加药剂时应注意控制药剂数量和时间,确保均匀添加并达到预期效果。
六、药剂储存1. 药剂应存放在干燥、通风、阴凉的地方,避免阳光直射和潮湿环境。
2. 药剂储存区域应有专人管理,并标注清晰的名称和规格,避免混淆使用。
3. 药剂储存区域应与其他物品隔离开来,避免污染和混淆。
七、药剂清洗1. 生产线停机后,应及时清洗药剂添加管道和储存罐,避免药剂残留造成污染。
2. 药剂清洗过程中应注意安全,避免接触皮肤和吸入气体。
3. 药剂清洗后应及时处理药剂废液,避免对环境造成污染。
八、药剂记录1. 按照生产线需要,建立药剂使用记录表格。
2. 记录药剂名称、规格、批次、添加时间、添加量等信息,并签字确认。
3. 定期检查药剂使用记录表格,确保记录准确无误。
九、制度执行1. 生产线操作人员必须严格按照本制度执行相关规定,并承担相应的责任。
浅谈铜炉渣选矿及提取方法综述摘要:介绍了铜炉渣成分、分选方法和国内一些铜炉渣选矿实例;简述了从铜炉渣中直接提取有价金属的其他方法。
关键词:铜炉渣;选矿;提取矿产资源是重要的国民物质基础,与经济增长密切相关,而目前人类正面临着大规模矿产资源枯竭问题,资源贫乏与经济增长之间矛盾日益突出[1]。
为满足日益增长的铜需求,我国每年都需要进口大量的铜金属。
因此,从资源获取方式来说,从炼铜炉渣中浮选回收矿石在我国显得尤为重要。
我国每年大约产出铜炉、渣数量400余万吨,目前已累计有5000万吨,大约能够产出50多万吨稀有金属。
由此可见,铜炉渣的二次开发对综合利用资源及我国国民经济发展有着重要作用。
一、铜炉渣特征铜炉渣的主要成分是二氧化硅、氧化铝、铜、铁、汞等元素,其中元素含量最多的是铁和硅,主要以铁橄榄石形式存在[2]。
铜炉渣可以分为水淬铜渣和转炉渣,水淬炉渣是一种黑色致密的玻璃相化合物,外观呈条状,表面有金属光泽,密度在3.3~4.5kg/m3左右;转炉渣则成黑绿色,结构紧致,密度约在4~4.5kg/m3左右。
二、铜炉渣的冷却铜渣炉的冷却是炉渣浮选的挂件,其冷却速度直接决定了铜矿物的结晶密度,炉渣冷却速度越慢,铜相粒的迁移、聚集性就也越好。
在缓慢冷却的过程中,炉渣熔体初析能够均匀进行,形成良好的自形晶或半自形晶,并不断聚集,形成几种的独立相,有利于后期的分离和回收。
若是极速冷却,炉渣则很难形成结晶构造,晶粒细且分散,很难将各种晶体区分开来,即较难进行浮选回收。
因此在炼铜炉渣冷却过程中,厂家大多选择保温冷却+水淬方式,而不是单独的自然冷却或是水淬冷却方式。
三、铜炉渣选矿3.1铜炉渣的碎矿与磨矿铜炉渣的碎矿与磨矿工艺费用是矿石处理总费用的大头,所占比例约在60%以上。
传统的碎矿、磨矿多用碎磨机组打磨完成,利用率较低且成本颇高。
目前国内外多采用自磨或半自磨技术进行磨矿处理操作,较为著名的冶炼厂有土耳其的米勒冶炼厂,加拿大的霍恩冶炼厂,我国的江铜贵冶厂等。
浮选剂中文名称:浮选剂英文名称:flotation agent定义:为实现或促进浮选过程所使用的药剂。
浮选剂浮选时使用各种药剂来调节入选矿物和浮选介质的物理化学性质,从而扩大金矿物或含金矿物与脉石间亲琉水性的差异,使之更好地分选,达到提高金回收率的目的。
常用的浮选剂分三大类:捕收剂,起泡剂,调整剂。
1.捕收剂自然界中除煤、石墨、硫磺、滑石和辉钼矿等矿物颗粒表面疏水、具有天然的可浮性外,大多数矿物均是亲水的,金矿物也是如此。
加一种药剂能改变矿物颗粒的亲水性而产生疏水性使之可浮,这种药剂通常称之为捕收剂。
捕收剂通常是极性捕收剂和非极性捕收剂。
极性捕收剂由能与矿物颗粒表面发生作用的极性基团和起疏水作用的非极性基团两部分组成。
当这类捕收剂吸附于矿粒表面时,其分子或离子呈定向排列,极性基团朝向矿物颗粒表面,非极性基团朝外形成疏水膜,从而使矿位具有可浮性与铜、铅、锌、铁等硫化矿物伴生的金,在浮选时常用有机硫代化合物作浦收剂.例如,烷基(乙、丙、丁、戊基等)二硫代碳酸钠(钾),又称黄原酸盐,俗称黄药。
如NaS2C·OCH2·CH3,在含金多金属矿石的浮选时,多采用乙基黄药和丁基黄药。
烷基二硫代磷酸或其盐类,如(RO)2PSSH,式中R为烷基,俗称黑药.烷基二硫代氨基甲酸盐和黄原酸盐的酯类衍生物等也是硫化矿物常用的捕收剂。
也是浮选含金多金属硫化矿的常用描收剂,常与黄药类同时使用.非离子型极性捕收剂的分子不解离,如含硫酯类,非极性捕收剂为烃油(中性油),如煤油、柴油等。
2.起泡剂具有亲水基团和疏水基团的表面活性分子,定向吸附于水一空气界面,降低水溶液的表面张力,使充入水中的空气易于弥散成气泡和稳定气泡。
起泡剂和捕收剂联合在一起吸附于矿物颗粒表面,使矿粒上浮。
常用的起泡剂有:松树油,俗称二号油、酚酸混合脂肪醇,异构己醇或辛醉、醚醉类以及各种酯类等.3.调整剂调整剂可分为五类:(1) pH值调整剂。
铜炉渣浮选需要哪些药剂
小编希望铜炉渣浮选需要哪些药剂这篇文章对您有所帮助,如有必要请您下载收藏以便备查,接下来我们继续阅读。
本文概述:铜炉渣浮选需要哪些药剂?铜炉渣浮选药剂需要多加了解,小编给大家详细的讲解一下。
铜炉渣浮选需要哪些药剂?铜炉渣浮选药剂需要多加了解,现实中铜炉渣还是很常用的,小编来给大家详细的讲解下固体废弃物安全小知识。
浮选工艺不算湿法,湿法主要是指采取化学试剂将有用矿物溶解回收,浮选工艺不改变矿物特性,只是在浮选药剂作用下利用矿物的疏水性和可浮性差异的分离过程。
铜渣浮选药剂主要采用硫化钠硫化、硫酸铜活化、黄药或黑药类捕收来完成浮选。
冶金厂铜炉渣的选矿技术基础已经相当成熟,有条件采用经济、有效的选矿方法综合利用二次资源。
总的来说,目前铜炉渣的选矿方法主要有浮选法,有时也采用磁选法和重选法。
1、浮选法
浮选法是在选矿领域中应用最广泛的一种方法。
目前从富氧熔炼渣(如闪速炉渣)及转炉渣中浮选回收铜在炼铜工业上已得到广泛的应用。
浮选法具有铜收率高、能耗低(较电炉贫化)的特点,与炉渣返回熔炼相比,可以将Fe3O4及一些杂质从。
