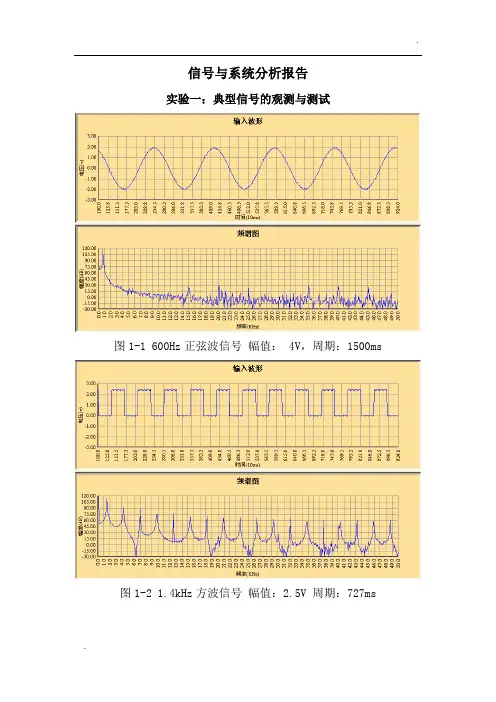

信号与系统分析报告实验一：典型信号的观测与测试图1-1 600Hz正弦波信号幅值： 4V，周期：1500ms图1-2 1.4kHz方波信号幅值：2.5V 周期：727ms图1-3 2.2kHz三角波信号幅值：2.2V 周期：512ms图1-4 1000Hz冲击串信号幅值：2.5V 周期：1003ms实验二：线性时不变系统的冲激响应和阶跃响应1.有源低通滤波器的单位冲击和阶跃响应图2-1 1000Hz冲激串为输入信号的输出波形图2-2 500Hz冲激串为输入信号的输出波形图2-3 333Hz冲激串为输入信号的输出波形图2-4 250Hz冲激串为输入信号的输出波形图2-5 200Hz冲激串为输入信号的输出波形图2-6 200Hz方波作为输入信号的输出波形图2-7 1000Hz方波作为输入信号的输出波形图2-8 5kHz方波作为输入信号的输出波形2.无源低通滤波器的单位冲激和阶跃响应图2-9 1000Hz冲激串作为输入信号的输出波形图2-10 500Hz冲激串作为输入信号的输出波形图2-11 333Hz冲激串作为输入信号的输出波形图2-12 250Hz冲激串作为输入信号的输出波形图2-13 200Hz冲激串作为输入信号的输出波形图2-14 5kHz方波作为输入信号的输出波形图2-15 2.2kHz方波作为输入信号的输出波形图2-16 600Hz方波作为输入信号的响应的输出波形实验三：连续信号的分解及频谱图3-1 未被分解的输入1kHz方波信号分析：可以看到该输入方波幅度为2.5V，周期为1030ms，占空比为50%，包含众多奇次频率分量。
由频谱图可以看出，当频率为1kHz时幅度最大。
由傅立叶级数的知识可以知道，方波的傅立叶级数为：a k=sin（πk/2）/kπ，k≠0；当k为偶数（不为零），a k=0。
也就是说，方波的频谱图应只含有奇次分量，对应偶次分量的幅度为零。
实验结果存在较少偶次分量的也正说明了这一点。
实验5采样采样定理给定了一些条件，在这些条件之下，一个带限的连续时间信号能够完全用它的离散样本表示。
所得到的离散时间信号)(][nT x n x c =包含了在连续时间信号中的全部信息。
只要这个连续时间信号是充分在频率上带限的，即T j X c π≥Ω=Ω,0)(。
当满足这一条件时，原连续时间信号能够完全用样本][n x 之间的内插予以重建。
如果][n x 满足采样定理，就有可能完全在离散时间域中处理][n x 而得到另一个序列，这个序列本该以不同的采样率对)(t x c 采样而得到。
这个处理称为采样率转换。
离散时间系统的灵活性对于连续时间LTI 系统的实现提供了一种强有力的手段，这就是连续时间信号的离散时间系统处理。
在这一技术中，一个带限的连续时间输入被采样，用一个离散时间系统所得到的样本，然后将这个离散时间系统的输出样本进行内插，给出连续时间输出信号。
本章练习将研究涉及信号采样和重建中的许多问题。
注意，该章用Ω代表连续时间频率变量，而用ω代表离散时间频率变量。
§5.1由欠采样引起的混叠目的这个练习讨论信号经采样后其频谱的变化以及由于欠采样而在而在带限内插重建信号上引起的混叠效果。
相关知识如果一个连续时间信号)(t x 每隔T 秒采样一次，那么信号的样本就形成了离散时间序列)(][nT x n x =。
奈奎斯特采样定理说的是，如果)(t x 的带宽小于s π=Ω2，即2,0)(s c j X Ω≥Ω=Ω，那么)(t x 就完全可以由它的样本)(nT x 予以重建。
带限内插或信号重建是最容易将)(t x 首先乘以冲激串后而看出来的 ∑∞-∞=-=n p nT t nT x t x )()()(δ 用一个截止频率2s Ω的理想低通滤波器对)(t x p 滤波，就能从)(t x p 中将)(t x 恢复出来。
定义)(t x r 为低通过滤)(t x p 而得到的重建信号。
若)(t x 的带宽大于2s Ω，那么样本)(nT x 就不能完全确定)(t x ，)(t x r 一般说来不等于)(t x 。
《信号与系统》实验报告（完整版）长江大学电工电子实验中心电路与系统(2)实验报告姓名高文昌班级电信10909班序号06指导教师黄金平老师成绩实验名称：连续信号的绘制一、实验目的1．掌握用Matlab 绘制波形图的方法，学会常见波形的绘制。
2．掌握用Matlab 编写函数的方法。
3．周期信号与非周期信号的观察。
加深对周期信号的理解。
二、实验内容1、用MATLAB 画出下列信号的波形。
(a) ][cos )(1t t f ε=; (b) )]2()2([2||)(2--+=t t t t f εε; (c) )]2()([sin )(3t t t t f ---=εεπ; (d) )sgn()()(24t t G t f =; (e) )2()(265-=t Q t G f ; (f) )sin(|)|2()(6t t t f πε-= （a ）t=linspace(-10,10,400);f1=u(cos(t));figure(1),myplot(t,f1)xlabel('Time(sec)'),ylabel('f1(t)')(b)t=linspace(-4,4,400);f2=abs(t)/2.*(u(t+2)-u(t-2)); figure(2),myplot(t,f2)xlabel('Time(sec)'),ylabel('f2(t)');(c)t=linspace(-1,3,400);f3=sin(pi*t).*(u(-t)-u(2-t)); figure(3),myplot(t,f3)xlabel('Time(sec)'),ylabel('f3(t)')(d)t=linspace(-2,2,400); f4=sign(t).*rectpuls(t,2); figure(4),myplot(t,f4)xlabel('Time(sec)'),ylabel('f3(t)')(e)t=linspace(-1,4,400);f5=rectpuls(t,6).*tripuls(t-2,4); figure(5),myplot(t,f5)xlabel('Time(sec)'),ylabel('f5(t)')(f)t=linspace(-4,4,400); f6=u(2-abs(t)).*sin(pi*t) figure(6),myplot(t,f6)xlabel('Time(sec)'),ylabel('f6(t)')2、用基本信号画出图2.1-10中的信号。
《信号与系统》课程实验报告《信号与系统》课程实验报告一图1-1 向量表示法仿真图形2．符号运算表示法若一个连续时间信号可用一个符号表达式来表示，则可用ezplot命令来画出该信号的时域波形。
上例可用下面的命令来实现（在命令窗口中输入，每行结束按回车键）。
t=-10:0.5:10;f=sym('sin((pi/4)*t)');ezplot(f,[-16,16]);仿真图形如下：图1-2 符号运算表示法仿真图形三、实验内容利用MATLAB实现信号的时域表示。
三、实验步骤该仿真提供了7种典型连续时间信号。
用鼠标点击图0-3目录界面中的“仿真一”按钮，进入图1-3。
图1-3 “信号的时域表示”仿真界面图1-3所示的是“信号的时域表示”仿真界面。
界面的主体分为两部分：1) 两个轴组成的坐标平面（横轴是时间，纵轴是信号值）；2) 界面右侧的控制框。
控制框里主要有波形选择按钮和“返回目录”按钮，点击各波形选择按钮可选择波形，点击“返回目录”按钮可直接回到目录界面。
图1-4 峰值为8V，频率为0.5Hz，相位为180°的正弦信号图1-4所示的是正弦波的参数设置及显示界面。
在这个界面内提供了三个滑动条，改变滑块的位置，滑块上方实时显示滑块位置代表的数值，对应正弦波的三个参数：幅度、频率、相位；坐标平面内实时地显示随参数变化后的波形。
在七种信号中，除抽样函数信号外，对其它六种波形均提供了参数设置。
矩形波信号、指数函数信号、斜坡信号、阶跃信号、锯齿波信号和抽样函数信号的波形分别如图1-5～图1-10所示。
图1-5 峰值为8V，频率为1Hz，占空比为50%的矩形波信号图1-6 衰减指数为2的指数函数信号图1-7 斜率=1的斜坡信号图1-8 幅度为5V，滞后时间为5秒的阶跃信号图1-9 峰值为8V，频率为0.5Hz的锯齿波信号图1-10 抽样函数信号仿真途中，通过对滑动块的控制修改信号的幅度、频率、相位，观察波形的变化。
