燃气不锈钢管施工简介本文档旨在提供燃气不锈钢管施工的相关内容和指导。
燃气不锈钢管在燃气系统中具有重要的作用，因此正确的施工非常重要，以确保燃气系统的安全和可靠性。
施工准备在进行燃气不锈钢管施工之前，确保已经完成以下准备工作：1. 设计和规划：根据实际需要，制定详细的燃气不锈钢管施工方案，并确保符合相关法规和标准。
2. 材料准备：采购高质量的不锈钢管材料，并进行必要的检查和测试以确保其质量和适用性。
3. 工具和设备：准备必要的工具和设备，如切割工具、连接件、焊接设备等。
施工步骤以下是燃气不锈钢管施工的一般步骤：1. 清理和准备施工区域：清除施工区域内的杂物，并确保施工区域干净整洁。
2. 测量和标记：根据施工方案，使用合适的测量工具对管道进行准确测量，并进行标记。
3. 切割和连接：使用适当的工具切割不锈钢管，确保切口平整。
使用合适的连接件将不锈钢管连接起来。
4. 焊接：根据需要，进行必要的焊接工作，确保焊接质量符合标准要求。
5. 检查和测试：完成施工后，进行必要的检查和测试，确保燃气系统正常运行，并满足相关安全要求。
安全注意事项在进行燃气不锈钢管施工时，务必注意以下安全事项：1. 确保施工人员具备必要的专业知识和技能，并严格遵守相关安全规定。
2. 在施工过程中，使用适当的个人防护装备，如手套、护目镜等。
3. 保持施工区域通风良好，避免燃气积聚。
4. 严禁在燃气管道周围进行明火作业，防止引发火灾或爆炸。
总结燃气不锈钢管施工是一个需要仔细规划和严格执行的过程。
正确的施工能够保证燃气系统的安全和可靠性。
在进行施工前，要做好充分准备，并注意安全事项。
通过遵循施工步骤和安全注意事项，我们可以确保燃气不锈钢管施工的顺利进行。
前序以前室内的燃气配管，使用钢管丝牙扣连接进行施工。
然而近几年的住宅建设，施工工期很短，建设的进度和煤气配管的施工很难协调。
因此，本公司开发了不用绞丝牙、分量轻、配管施工容易、安全性高的葫芦标志的波纹软管。
特别是生产了快装型管接头。
本产品解决了室内燃气配管的课题。
同时安全性、施工便利性等也得到大幅度提高，并且能够灵活的设计配管走向。
本书便于携带到现场，为施工资格者总结了基本的波纹软管配管要领。
请在实际施工时，随身携带本书，严格按照正确的施工方法进行施工。
以下是本书中专用名词的定义：波纹管：燃气用不锈钢波纹软管(有被覆层)原管：没有套被覆层的波纹管接头：连接波纹管的接头波纹软管：有波纹管和接头的燃气配管系统，本公司商品名。
1．关于施工1．1 波纹管施工的适用范围本波纹管适用于城市燃气的低压配管(0.01MPa未满)。
请在使用前确认燃气的种类、配管路径、施工方法等。
1．2 关于施工者资格施工者，符合①或者②，并且得到燃气公司承认者。
①参加敝社或者是销售代理店进行的讲座，实际操作合格，有结业证书者。
②参加燃气公司内①作为讲师进行的同样的施工讲习会、合格者。
1．3关于施工记录请施工者保存好记载了施工日·施工地点·施工者名·使用部件目录·配管路径图、漏气检查确认者名的施工记录(别纸参照)。
1．4施工部件、工具请使用本公司生产的管子和接头以及本公司指定的工具进行施工。
和其他公司的产品混用是造成事故的原因，所以禁止使用。
２构造１．１波纹管図１波纹管的构造２．２波纹管的标示方法図２波纹管的标示２．３接头図３接头的构造3②燃气表安装在室外的例示図５燃气表安装在室外时的例示3．2配管途径配管用软管请在到各燃气栓的低压(0.01MPa未满)配管中使用。
这个配管途径选择顺着建筑施工的配管延长为最短路径。
在选定途径时，注意以下事项的同时请依据城市燃气的设计规范(GB)。
(1)波纹管请在到阀门(末端燃气栓)为止的低压部使用。
燃气用定尺不锈钢波纹软管1范围本标准规定了燃气用定尺不锈钢波纹软管(以下简称软管)的产品分类、要求、试验方法、检验规则和标志、包装、运输和贮存。
本标准适用于公称通径DN≤50mm，公称压力PN≤0.1MPa与燃气器具、燃气表连接用的软管；也适用于燃气器具内连接用的软管。
本标准适用的燃气为天然气、人工煤气和液化石油气。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191 包装储运图示标志GB 196 普通螺纹基本尺寸（直径1～600mm）GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 1220 不锈钢棒GB/T 1804 一般公差未注公差的线性和角度尺寸的公差GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 3089 不锈钢耐酸钢极薄壁无缝钢管GB/T 3280 不锈钢冷轧钢带GB/T 3323 钢溶化焊对接接头射线照相和质量分级GB/T 4226 不锈钢冷加工钢棒GB/T 4239 不锈钢和耐热钢冷轧钢带GB/T 4340.1 金属维氏硬度试验第1部分：实验方法GB/T 4423 铜及铜合金拉制棒GB/T 6461 金属机体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T 7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 10125 人造气氛腐蚀试验盐雾试验GB/T 12469 焊接质量保证钢溶化焊接头的要求和缺陷分级GB/T 8815 电线电缆用软聚氯乙烯塑料GB/T 13808 铜及铜合金挤制棒HG/T 3089 燃油用O型橡胶密封圈胶料3术语和定义3.1管坯 tubular blank供制造波纹管的有纵焊缝的不锈钢管材。
ICS91.140.40P 47备案号：47795-2015 DB31 上海市地方标准DB 31/ T900—2015住宅燃气输送用不锈钢波纹软管施工及验收规程Specification for construction and acceptance of stainless steel pliable corrugatedtubing used in residential gas piping systems2015- 04 - 24发布2015- 08 - 01实施前言为了规范燃气输送用不锈钢波纹软管的安装施工技术，特制定本标准。
本标准由上海市燃气行业协会提出并归口。
本标准主要起草单位: 上海市燃气行业协会本标准参加起草单位：上海燃气（集团）有限公司、上海燃气工程设计研究有限公司、上海近藤薛氏贸易有限公司、芜湖泰和管业股份有限公司、杭州联发管业科技有限公司、南京柔科管业有限公司、杭州恒通金属软管有限公司、上海煤气表具有限公司、上海林内有限公司、上海茸峰燃气安装有限公司。
本标准主要起草人:郑何康、李念文、孙永伟、刘峰、宫崎新一、汪贤文、凡思军、董武、朱国贤、周超美、支建明、顾宏。
目次1 范围 32 规范性引用文件 33 术语和定义 34 要求 35 试验与验收 5 附录A（规范性附录）7 附录B（资料性附录）8住宅燃气输送用不锈钢波纹软管施工及验收规程1 范围1.1为保障居民住宅燃气输送用不锈钢波纹软管（以下简称软管）的安装质量和使用安全，制订本标准。
1.2 本标准适用于居民住宅（含商住楼）范围内燃气计量器具至用气设备前端阀门之间采用公称压力≤5kPa(表压），公称通径DN≤32mm的软管连接的管道施工及验收。
1.3 软管的施工及验收除应执行本标准外，尚应符合国家现行有关标准的规定。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

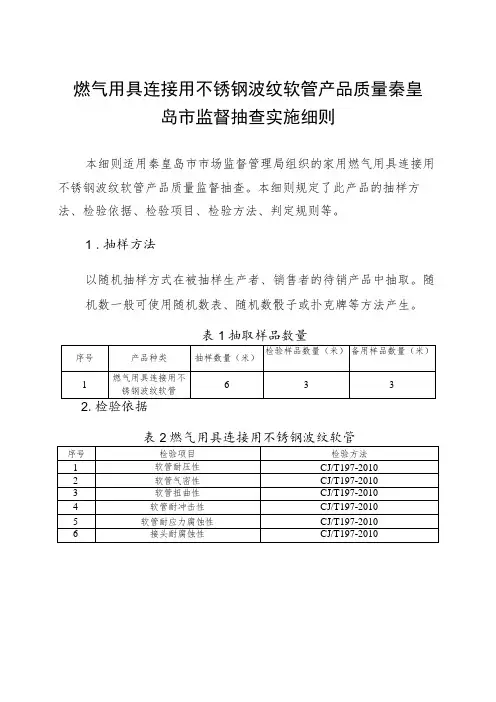

燃气用具连接用不锈钢波纹软管产品质量秦皇
岛市监督抽查实施细则
本细则适用秦皇岛市市场监督管理局组织的家用燃气用具连接用不锈钢波纹软管产品质量监督抽查。
本细则规定了此产品的抽样方法、检验依据、检验项目、检验方法、判定规则等。
1 .抽样方法
以随机抽样方式在被抽样生产者、销售者的待销产品中抽取。
随机数一般可使用随机数表、随机数骰子或扑克牌等方法产生。
2
表2燃气用具连接用不锈钢波纹软管
3.判定规则
3.1 依据标准
CJ/T197-2010燃气用具连接用不锈钢波纹软管
3.2 判定原则
经检验，检验项目全部合格，判定为被抽查产品合格；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格。
若被检产品明示的质量要求高于本细则中检验项目依据的标准要求时，应按被检产品明示的质量要求判定。
若被检产品明示的质量要求低于本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。
若被检产品明示的质量要求缺少本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。
《燃气输送用不锈钢波纹软管及管件》国标简介随着现代化工业的快速发展，各种工业设备的使用也越来越广泛。
而在这些设备中，燃气输送系统是一个非常重要的组成部分。
在燃气输送系统中，不锈钢波纹软管及管件的使用是必不可少的。
为了确保燃气输送系统的安全可靠，我国制定了《燃气输送用不锈钢波纹软管及管件》国家标准。
该国标是在多年的实践和经验基础上制定的，它规定了燃气输送用不锈钢波纹软管及管件的技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的内容。
在国内外工业领域中，该标准已经得到了广泛的应用和认可。
首先，该国标明确了不锈钢波纹软管及管件的材质要求。
不锈钢波纹软管及管件应采用优质不锈钢材料制造，其化学成分、机械性能、物理性能、尺寸和表面质量等指标必须符合国家相关标准。
这样可以保证不锈钢波纹软管及管件的质量和安全性能。
其次，该国标规定了不锈钢波纹软管及管件的结构要求。
不锈钢波纹软管及管件应具有良好的柔性和耐腐蚀性能，其结构应合理、紧凑、牢固，不应有任何缺陷和裂纹。
此外，该国标还规定了不锈钢波纹软管及管件的连接方式和密封性能要求，确保其在使用过程中不会出现泄漏等问题。
第三，该国标明确了不锈钢波纹软管及管件的试验方法和检验规则。
不锈钢波纹软管及管件应按照国家相关标准进行各项试验，包括压力试验、拉伸试验、冲击试验、耐腐蚀试验等。
同时，该国标还规定了不锈钢波纹软管及管件的检验规则，确保其符合国家相关标准和质量要求。
最后，该国标还规定了不锈钢波纹软管及管件的标志、包装、运输和贮存等方面的要求。
不锈钢波纹软管及管件应在其表面标注产品名称、型号、规格、生产厂家、生产日期等信息。
同时，其包装、运输和贮存应符合国家相关标准和要求，确保其在运输和贮存过程中不会受到损坏和污染。
总之，该国标的制定为燃气输送用不锈钢波纹软管及管件的生产、销售和使用提供了明确的标准和规范，为保障其质量和安全性能提供了有力的保障。
在今后的工业生产和使用过程中，我们应该严格遵守该国标的要求，确保不锈钢波纹软管及管件的正常使用和安全运行。
燃气用具连接用不锈钢波纹软管标准燃气用具的连接部分使用不锈钢波纹软管，是为了保证连接部分的安全性和可靠性。
不锈钢波纹软管作为燃气用具的连接部分，需要符合一定的标准和要求，以确保其质量和性能。
本文将详细介绍关于燃气用具连接用不锈钢波纹软管的标准。
1. 产品标准燃气用具连接用不锈钢波纹软管的产品标准主要包括国际标准和国内标准两种。
（1）国际标准：国际上对燃气用具连接用不锈钢波纹软管的标准主要有ISO 10380和EN 14800两个国际标准。
ISO 10380是不锈钢波纹软管的标准规范，其中包括了材料、尺寸、压力、温度等方面的要求。
EN 14800是针对燃气用具连接用不锈钢波纹软管的特殊要求的标准，对其适用范围、材料、结构等方面进行了详细规定。
（2）国内标准：国内对燃气用具连接用不锈钢波纹软管也有相应的标准规范，如GB/T 14536.1-2010《金属软管总则第1部分：不锈钢波纹软管》等。
该标准对该类产品的材料、结构、技术要求等方面进行了规定。
2. 材料要求燃气用具连接用不锈钢波纹软管的材料主要包括不锈钢和橡胶。
（1）不锈钢：不锈钢材料是不锈钢波纹软管的主要材料，其质量直接影响软管的性能。
不锈钢材料应符合GB/T 3089-2015《不锈钢冷拔无缝管》等相关国家标准。
（2）橡胶：软管的连接部分通常会用到橡胶材料，以保证连接的可靠性和密封性。
橡胶材料应符合GB/T 3683-2011《液压机械用橡胶软管》等相关标准。
3. 结构要求燃气用具连接用不锈钢波纹软管的结构主要由不锈钢波纹管和连接件组成。
（1）不锈钢波纹管：不锈钢波纹管是不锈钢波纹软管的主体部分，其具有良好的柔性和耐腐蚀性。
不锈钢波纹管应采用优质的不锈钢材料制成，并满足规定的尺寸和技术要求。
（2）连接件：连接件用于连接不锈钢波纹管和其他部件，以实现连接和传递介质。
连接件通常采用螺纹连接或法兰连接形式，连接件应采用优质的材料制成，并符合相应的标准和要求。

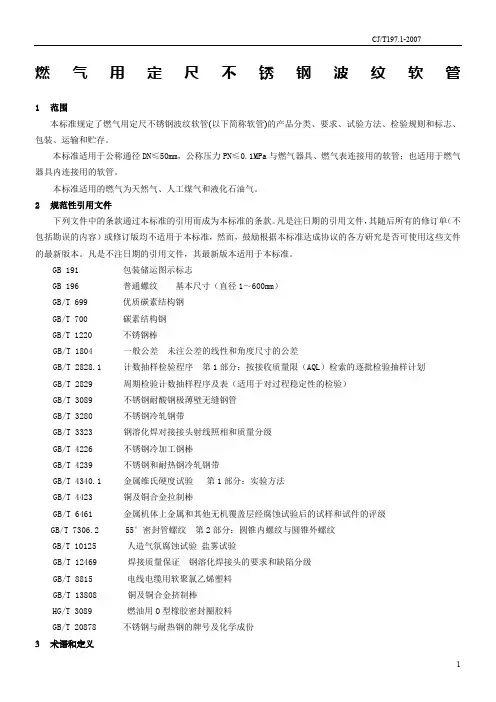

燃气用定尺不锈钢波纹软管1范围本标准规定了燃气用定尺不锈钢波纹软管(以下简称软管)的产品分类、要求、试验方法、检验规则和标志、包装、运输和贮存。
本标准适用于公称通径DN≤50mm，公称压力PN≤0.1MPa与燃气器具、燃气表连接用的软管；也适用于燃气器具内连接用的软管。
本标准适用的燃气为天然气、人工煤气和液化石油气。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191 包装储运图示标志GB 196 普通螺纹基本尺寸（直径1～600mm）GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 1220 不锈钢棒GB/T 1804 一般公差未注公差的线性和角度尺寸的公差GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 3089 不锈钢耐酸钢极薄壁无缝钢管GB/T 3280 不锈钢冷轧钢带GB/T 3323 钢溶化焊对接接头射线照相和质量分级GB/T 4226 不锈钢冷加工钢棒GB/T 4239 不锈钢和耐热钢冷轧钢带GB/T 4340.1 金属维氏硬度试验第1部分：实验方法GB/T 4423 铜及铜合金拉制棒GB/T 6461 金属机体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T 7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 10125 人造气氛腐蚀试验盐雾试验GB/T 12469 焊接质量保证钢溶化焊接头的要求和缺陷分级GB/T 8815 电线电缆用软聚氯乙烯塑料GB/T 13808 铜及铜合金挤制棒HG/T 3089 燃油用O型橡胶密封圈胶料GB/T 20878 不锈钢与耐热钢的牌号及化学成份3术语和定义3.1管坯 tubular blank供制造波纹管的有纵焊缝的不锈钢管材。
C J T1972010燃气用具连接用不锈钢波纹软管精品好文档，推荐学习交流ICS 91.140.99 P45中华人民共和国城镇建设行业标准CJ燃气用具连接用不锈钢波纹软管Stainless steel corrugated tubes for the connection of gas appliances2010-05-18发布 2010-12-01实施中华人民共和国住房和城乡建设部 发布CJ/T 197—2010代替 CJ/T 197—2004目次目次 (I)前言 (II)燃气用具连接用不锈钢波纹软管 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 产品分类、规格及型号 (2)5 材料与加工工艺特殊要求 (4)6 要求 (5)序号 (6)7 试验方法 (7)8 检验规则 (12)9 标志、包装、运输和贮存 (14)附录A (15)附录B (16)参考文献 (17)前言本标准修改采用日本JIS S 2145-1991《燃气用金属挠性连接软管》及其修改单JIS S 2145-1991/Amd1:2006和JIS S 2145-1991/Amd2:2009。
为方便比较，在资料性附录A中列出了本标准与JIS S 2145-1991的结构性差异对照表。
本标准与JIS S 2145-1991的主要技术性差异为：——材料均采用国内牌号；——增加了产品型号的编制；——修改了检验规则的内容；——增加了软管的密封圈耐燃气性；——提高了耐压性试验的保压时间；——修改了软管的尺寸、公差和最小弯曲半径；——删除了软管流量性能；——删除了软管的耐溶液性和耐季节性。
本标准代替CJ/T 197-2004《燃气用不锈钢波纹软管》。
本标准是对CJ/T 197-2004《燃气用不锈钢波纹软管》的修订，与CJ/T 197-2004相比主要变化如下：——修改了适用范围(仅适用于固定式燃气用具连接用)；——增加了工作温度（表1）；——补充了软管应带有被覆层的规定(3.7) ；——增加了软管性能中的耐热性、耐应力腐蚀性、耐拉性、接头耐腐蚀性、被覆层耐冷热变化性，——删除了被覆层内侧的透气性(表4)。
ICS91.140.40P 47备案号：47795-2015 DB31 上海市地方标准DB 31/ T900—2015住宅燃气输送用不锈钢波纹软管施工及验收规程Specification for construction and acceptance of stainless steel pliable corrugatedtubing used in residential gas piping systems2015- 04 - 24发布2015- 08 - 01实施前言为了规范燃气输送用不锈钢波纹软管的安装施工技术，特制定本标准。
本标准由上海市燃气行业协会提出并归口。
本标准主要起草单位: 上海市燃气行业协会本标准参加起草单位：上海燃气（集团）有限公司、上海燃气工程设计研究有限公司、上海近藤薛氏贸易有限公司、芜湖泰和管业股份有限公司、杭州联发管业科技有限公司、南京柔科管业有限公司、杭州恒通金属软管有限公司、上海煤气表具有限公司、上海林内有限公司、上海茸峰燃气安装有限公司。
本标准主要起草人:郑何康、李念文、孙永伟、刘峰、宫崎新一、汪贤文、凡思军、董武、朱国贤、周超美、支建明、顾宏。
目次1 范围 32 规范性引用文件 33 术语和定义 34 要求 35 试验与验收 5 附录A（规范性附录）7 附录B（资料性附录）8住宅燃气输送用不锈钢波纹软管施工及验收规程1 范围1.1为保障居民住宅燃气输送用不锈钢波纹软管（以下简称软管）的安装质量和使用安全，制订本标准。
1.2 本标准适用于居民住宅（含商住楼）范围内燃气计量器具至用气设备前端阀门之间采用公称压力≤5kPa(表压），公称通径DN≤32mm的软管连接的管道施工及验收。
1.3 软管的施工及验收除应执行本标准外，尚应符合国家现行有关标准的规定。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB50028 《城镇燃气设计规范》GB50494 《城镇燃气技术规范》GB/T26002 《燃气输送用不锈钢波纹软管及管件》CJJ94 《城镇燃气室内工程施工与质量验收规范》CJJ12 《家用燃气燃烧器具安装及验收规程》DB31/300 《燃气燃烧器具安全和环保技术要求》3 术语和定义下列术语和定义适用于本标准3.1管道明设软管直接敷设在固定于墙面的防护管罩内。
3.2管道暗封软管敷设于吊顶、管沟、装饰层或橱柜内等能够开启的空间。
3.3管道暗埋软管敷设时嵌入墙体管槽内。
4 要求4.1 一般要求4.1.1 软管及所使用的零配件的设计使用寿命应符合GB50494中的相关要求。
4.1.2 软管和接头应符合GB/T26002、DB31/300中的相关要求。
4.1.3 从事软管施工的人员必须经专业培训合格。
4.1.4 软管管道系统的设计应符合GB50028中的相关要求。
软管安装应按图施工。
4.1.5 软管敷设宜采用明设或暗封形式。
4.1.6 软管禁止敷设于地面内或地板下。
4.1.7 软管不应作为接地导体或电极。
4.1.8 软管应敷设在不受外力冲击的场所。
4.1.9 软管通过外墙安装时，应采取套管对软管进行有效防护，并设置醒目标识。
4.1.10 软管在敷设完成后，不应有不锈钢波纹管体裸露。
4.1.11软管应使用固定支架或管卡座安装在固定的建筑物上。
当固定支架或管卡座材料为金属时，应采用防锈材料或进行防锈处理，与软管之间应有柔性材料进行垫衬。
4.1.12固定支架或管卡座的间距应小于1m，软管弯曲段两侧300mm内应设固定支架或管卡座。
4.1.13 软管弯曲时起点到接口处应保证≥50mm直管段，弯曲半径R不小于软管外径2倍（参见图1）。
图14.1.14软管禁止穿越建筑留用的沉降缝。
4.1.15其他不得穿越的场所应符合GB50494中相关要求。
4.1.16软管穿越墙壁、卫生间等部位时应设置在钢套管内，钢套管及软管均不应有接头。
4.1.17钢套管两端应打磨处理，无毛刺。
套管端口与燃气管道之间的间隙应采用柔性防腐、防水材料密封。
4.1.18软管与其它管线平行或交叉敷设时，其间距应符合GB50028中相关要求。
4.1.19水平敷设的软管与地面距离不应小于50mm。
4.1.20软管禁止敷设在容易形成高温或暖气烘烤的部位。
4.1.21垂直方向敷设的软管与灶具的灶面边缘或烤箱的侧壁的水平净距应大于500mm，与燃气热水器、燃气采暖炉、烤箱等器具的水平净距应保证软管不受燃气器具点燃时的辐射热的影响。
4.1.22 软管不应与燃气器具直接相连接。
软管末端应安装器具前燃气阀门，阀门应设有固定底座，底座应可靠地安装在固定的建筑物上。
4.1.23软管接头管件应具有泄漏检测孔。
4.1.24 器具前燃气阀门应采用螺纹接口。
4.2敷设要求4.2.1 软管明设敷设要求4.2.1.1软管应敷设在厚度不小于1mm的防护管罩内。
4.2.1.2硬聚氯乙烯材料的防护管罩应添加抗紫外线剂。
4.2.1.3防护管罩宜为黄色。
4.2.2软管暗封敷设要求4.2.2.1暗封敷设的软管除与设备、阀门的连接处采用专用的管件外，不应另设机械接头。
4.2.2.2软管应便于安装检修。
4.2.3 软管暗埋敷设要求4.2.3.1管槽底面、侧面应平整、无尖角突出物。
深度应满足覆盖层厚度不小于10mm的要求。
管槽宽度宜大于软管外径20mm。
4.2.3.2不应在承重的墙、柱、梁、板中暗埋软管。
4.2.3.3软管的暗埋部分不应与建筑物中的其他任何金属结构直接接触，当无法避让时，应采用绝缘材料隔离。
4.2.3.4软管的暗埋部分禁止使用接头。
4.2.3.5软管不应与电路或水路平行或交叉重叠。
4.2.3.6软管暗埋部分的外立面必须采用防护钢板保护，钢板厚度不应小于1.2mm，并应进行防腐处理，钢板宽度应大于软管外径。
4.2.3.7在覆盖软管抹面的砂浆中不应添加快速固化剂，砂浆内应添加黄色颜料作为永久色标。
4.2.3.8软管永久色标被瓷砖等物体遮蔽时，应在瓷砖等物体表面相应位置设置不易消除的燃气管道走向标识。
4.2.3.9 入墙盒4.2.3.9.1软管入墙时宜使用入墙盒。
4.2.3.9.2未使用入墙盒的，应在入墙部位采取套管等有效防护措施，软管与套管之间应使用柔性防水材料进行填充。
4.2.3.10出墙盒4.2.3.10.1暗埋软管出墙时必须使用出墙盒，出墙盒应安装在固定的建筑物内。
4.2.3.10.2出墙盒内的阀门应固定于出墙盒内。
4.2.3.10.3出墙盒本体及面板应采用耐腐蚀阻燃材料，强度应能满足安装及使用要求。
4.2.3.10.4出墙盒应可打开，便于软管接头、阀门及其固定件的更换和检修。
5试验与验收5.1一般要求5.1.1试验介质应采用空气或氮气。
5.1.2试验用压力计应经检定或校准合格，并在有效期内，其量程应为被测最高压力的1.5-2倍，弹簧压力表的精度不应低于0.4级。
5.1.3 U形压力计的最小分度值不应大于10pa。
5.1.4检漏时应使用氯离子含量不大于25×10-6的发泡剂。
5.2强度试验5.2.1必须对软管系统进行强度试验，强度试验的压力应为设计压力的1.5倍且不应低于0.1MPa。
5.2.2达到试验压力后，稳压时间不应小于0.5h，应用发泡剂检查所有接头，接头应无泄漏，压力计量装置应无压降。
5.2.3暗封、暗埋敷设的软管系统的强度试验应在未隐蔽前进行。
5.2.4强度试验过程应记录在附录B中表B.1强度试验检测记录表中。
5.3严密性试验5.3.1必须对软管系统进行严密性试验，严密性试验应在强度试验合格之后进行。
5.3.2严密性试验应包含管材、接头、阀门。
5.3.3严密性试验压力应不小于5kPa。
5.3.4软管在试验压力下稳压时间不应小于1h， U形压力计应无压降。
5.3.5严密性试验过程应记录在附录B中表B.2严密性试验检测记录表中。
5.4验收5.4.1施工单位在工程竣工后，应会同用户对软管系统的外观、强度试验和严密性试验的记录表进行查验，验收合格后由双方签字确认。
5.4.2工程验收包括以下内容：a软管工程的施工图（附录A）；b.软管的施工与设计文件的要求是否相符；c.软管敷设与管接头安装外观是否符合要求，暗埋敷设软管的标色是否齐全；d.软管的强度试验和严密性试验；e.阀门的启闭性能；f.查验工程竣工资料：1）暗埋敷设软管防护措施的照片；2）主要材料的质保证明；3）强度试验记录；4）严密性试验记录；5）安装记录（附录B中表B.3）。
5.4.3 施工单位应建立用户服务电子档案,至少应包括以下内容：用户信息、施工图、软管系统的强度试验和严密性试验记录，安装记录、暗埋敷设软管防护措施的照片等。
附录A（规范性附录）A．1 施工图注：本附录为最基本记录格式，施工单位可根据实际增加相关内容，但必须包含本附录中的全部内容。
附录B（资料性附录）B.1强度试验检测记录表B.2严密性试验检测记录表DB31/ XXXXX—XXXX B.3燃气输送用不锈钢波纹软管安装记录10。
