工程测量、放线施工方案（一）整体测量控制本工程为群体建筑，测量时先要根据业主给定的定位基准点和水平点进行各单体建筑的定位测量，制定测量方案，单体定位定好后要经过业主、监理的验收方能以其为基准。
在整个施工控制测量过程中，将误差严格控制在标准允许的范围以内，始终遵循“先整体后局部、先控制后细部、边工作边校核”的原则。
在场地内将进行建立总体控制网。
控制网的设置将考虑场内回填和施工的影响，网点设置为网格式，并做永久保护，以便进行各点的复核与复设。
施工过程中定期对总控制网进行复核，发现有变位时实行恢复。
恢复时利用坐标点和未破坏控制网点作为基准确定。
（二）基坑开挖测量利用总体控制网和单体建筑定位点对基坑进行定位，轴线控制点设在距基坑5m的距离。
当土方开挖、围护结构显露出来后，根据工程监测需要设置位移、沉降观测点。
支撑定位、标高投放通过控制网进行。
大雄宝殿和天王殿以外的建筑。
（三）主体结构施工测量当土方工程施工至结尾时，采用外控手段，利用J2经纬仪将设在基坑四周的控制点轴线转移至坑内，以控制开挖及基坑底部的平面位置。
根据标高控制点，利用水准仪S3，控制挖深和清底，经验槽后开始施工垫层。
当垫层施工完毕后，再根据轴线、标高控制点施放出准确的轴线和标高控制点，给基础施工创造精确的平面尺寸。
（四）装修与竖向的测量控制内部装修的局部平面位置的确定从已经在结构施工中确定的结构控制轴线中引出，高程同样从结构施工高程中用水准仪转移至各需要处。
在转移时尽量遵循仪器使用过程中保持等距离测量的原则，以提高测量精度。
从而使装修工作有明确的控制依据。
外墙垂直轴线与高程均由内控轴线和高程点引出，转移到外墙立面上，弹出竖向、水平控制线，以便外墙装修。
（五）施工沉降测量当建筑物随结构施工层的上升整体重量增加将发生沉降，尤其是砖混建筑，施工过程的沉降测量将给建筑物今后的监测提供初始数据。
首层结构施工时按设计要求在柱上埋设沉降观测点，沉降观测点采取保护措施防止冲撞引起变形，从而影响数据统计。
（一）测量放线：本工程的施工测量内容主要有：对原有建筑物的外墙平整度、垂直度检测、建筑高程检测、地面工程施工测量、吊顶工程施工测量、墙面装饰施工测量、铝合金门窗安装施工测量。
由于本工程为一装修改造工程，为保证装修改造工程的施工质量，做到结构安全、装修美观、甲方满意。
在工程施工前应认真、细致的做好对原结构的检查、测量工作，了解现状，确定地面、墙面、吊顶、屋面等分部、分项工程的测量控制要点。
１、施工准备：（１）审核设计图纸、收集工程原建时的定位情况、对原有的水准点进行复合测量较核，允许闭合差为±10N（N为测站数）。
（２）测量设备的选择：配备3台经纬仪进行竖向控制线的投测，其中DJ6两台，DJ2一台；配备6台水准仪，精度为DS3；钢卷尺（50 m）3把；5 m钢卷尺若干。
所配备的测量设备均须保证在有效期内。
２、地面工程的施工测量：（１）由于沉降等原因，首层地面标高可能与设计图纸不符，根据已校核的水准点，测设首层±0.000标高，并以此标高为基准进行标高的竖向传递。
（２）首层各段的标高控制点为三个，以利于闭合校差。
（３）标高的传递方式采用在楼梯间和窗口处进行传递，如图示：其允许误差见下表。
传递到各层的三个标高点应先进行校核，校差不得大于3 mm，并取平均点引测水平线。
（４）测设50 cm水平控制线：50 cm水平控制线的测设允许误差应符合测表1的要求。
室内的50 cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于1 mm。
防止误差扩大。
测表1（５）用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下要求：大厅应小于5 m、房间应小于2 m。
３、吊顶工程的施工测量：（１）根据已弹出的50 cm楼层水平控制线，用钢尺量至吊顶的设计标高，并在四周的墙上弹出水平控制线。
其允许误差应符合测表1的要求。
（２）顶板上弹出十字直角定位线，其中一条线应确保和外墙平行，以保证美观。
1测量放线施工方案放线是指在施工现场根据设计要求进行测量、标定，并用线条或线框进行划线，以便于后续施工人员在建筑物或道路等工程项目中准确定位和布置。
在建筑施工中，放线是一个非常重要的环节，贯穿于整个工程的各个阶段，包括桩基施工、土方开挖、混凝土浇筑和墙面装修等。
本文将介绍一个测量放线施工方案，包括准备工作、放线方法、施工步骤等内容。
一、准备工作1.工程准备：在进行放线前，需要对工程现场进行勘测和预划，了解地形地貌、工程要求和设计图纸等相关信息。
同时，要对施工场地进行清理和平整，确保放线的准确性和便捷性。
2.人员配备：为了保证施工质量和效率，需要配备经验丰富的放线人员和助理，并确保他们具有相关的技术能力和专业知识。
3.测量工具：在进行放线的过程中，需要准备测量工具包括放线工具（如放线盘、塔杆、墨线笔等）、测量仪器（如测距仪、水平仪等）和随手工具（如尺子、铁锤等）。
4.安全措施：在放线施工过程中，要严格遵守安全操作规程，确保施工人员的安全，包括穿着符合要求的安全防护装备、注意施工现场的安全标识和标志等。
二、放线方法1.直尺放线法：直尺放线法是一种简单精确的放线方法，适用于建筑物的地坪、墙体、梁柱等平面构件的放线。
放线时，先用铁锤和尺子在施工现场的相关位置标记基准点，然后用直尺和墨线笔进行放线，确保线条直、准、平整。
2.垂直放线法：垂直放线法适用于建筑物的墙体、柱子、门窗等垂直面构件的放线。
放线时，首先确定基准点和基准线，然后用水平仪和塔杆进行垂直放线，确保线条垂直、平整。
3.标高放线法：标高放线法适用于建筑物的楼板、天棚、地台等高程构件的放线。
放线时，需要在建筑物的相关位置设置高程点，并用水平仪和测距仪进行标高放线，确保高程准确。
三、施工步骤1.制定放线计划：在进行放线前，要制定详细的放线计划，包括放线位置、放线方法、放线人员、放线工具等内容，确保整个放线过程顺利进行。
2.勘测选点：根据设计图纸和工程要求，在施工现场选择合适的基准点和基准线，标记放线点，保证放线的准确性和稳定性。
测量放线专项施工方案一、测量概述1.1 测量工作重点及方法±0.000m 以下结构采用建筑平面控制网进行施测，使用全站仪进行高程传递并建立高程控制点，±0.000m 以上结构采用建筑物内控法进行轴线竖向投测，从建筑外墙竖向传递高程，引测楼内做好1m控制线。
具体的测控重点和方法见下表。
测量工程重点和方法序号工作内容工作重点方法测量设备场区控制网交接复核及附合导线全站仪1建立全站仪坐标放样法水准仪激光铅直2 平面轴线传递天顶法仪钢尺3 标高传递钢尺丈量铅垂全站仪水准仪4 地下室控制利用视准线法进行投测激光铅直仪在首层埋设内控点通过经纬仪5 楼体测量控制天顶投测进行轴线竖向水准仪序号工作内容工作重点方法测量设备传递，为减小误差累计，激光铅直在F19 层设置接力层仪1.2 工作难点及应对措施1.2.1 槽上可用场地相对较小，控制桩位保护要求高应对措施：根据甲方提供的控制点，测设场地平面控制网，控制桩尽可能避开堆料区及机械运输路线，控制桩用脚手管搭设防护并用红白漆做好标识。
并指定专人巡查维护，定期进行复测与修正，确保工程控制系统的准确性。
1.2.2 场区面积大，平面控制网及高程控制点精度要求高应对措施：根据业主提供的基准点，测设二级场区控制网。
控制桩坐标使用计算机解算，平面控制网和高程控制点使用全站仪和水准仪进行闭合。
整场区采用两级控制，形成完整统一的测控体系，以保证测量精度要求。
1.2.3 建筑物高度高，轴线及标高竖向传递精度控制难度大应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测，投测点不少于 3 点，并固定光靶，使用经纬仪逐次将投测上来的点进行闭合，无误后，按先整体后局部对轴线及细部轴线进行施测。
±0.000m 以下使用钢尺传递高程。
±0.000m 以上在首层外墙四周用水准仪抄出建筑1m线，每层每段使用钢尺配合弹簧拉力器以98N的标准拉力，沿外墙大角垂直向上传递三个标高点（闭合差≤3mm）取平均值，以此为依据在作业面采用水准仪抄测标高控制线。
测量放线方案（1）基础放线根据场地上建筑主轴线控制点，先将房屋外墙轴线的交点用木桩测定于地面上，并在桩顶钉上小钉作为标志。
房屋外墙轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出。
然后检查房屋轴线的距离，误差不得超过轴线长度的1/2000，且不超过5mm 。
（2）龙门板的设置1）在建筑物四角与内纵、横墙两端基槽开挖边线以外约1～1.5m 处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽平行。
2）根据建筑场地水准点，在每个龙门桩上测设±0.000 标高线，若现场条件不许可时，也可测设比±0.000 高或低一定数值的线，但同一个建筑物最好只选用一个标高。
3）沿龙门桩上测设的高程线钉设龙门板，龙门板顶面的标高要在同一个水平面上，标高测定容差为±5mm 。
4）根据轴线桩，用经纬仪将墙、柱的轴线投到龙门板顶面上，并钉小钉标明，投点容差为±5mm 。
5）用钢尺沿龙门板顶面检查轴线钉的间距，相对误差不应超过1/2000。
经检核合格后，以轴线钉为准，将墙宽、基槽宽标在龙门板上，根据龙门板上的标志点进行测量定位。
2．基础施工测量（1）基槽抄平为了控制基槽的开挖深度，在基坑清槽前，应用水准仪在基坑的四壁或者坑底边沿及中央打入小木桩，在木桩上引测同一标高的标点，以便根据标高拉线控制坑基底标高。
清槽完后，经过设计、勘察、建设单位、监理和质检站验收完后方可浇筑混凝土垫层.（2）基础定位基础垫层混凝土浇筑好后，根据龙门板上的轴线钉，用经纬仪把轴线投测到垫层上，然后在垫层上用墨线弹出基础边线（3）底板轴线的测量底板垫层混凝土浇筑好后，根据施工图，在垫层上投测中心线，根据中线点弹出墨线，绘出底板的外皮尺寸线，然后支模，绑扎钢筋。
要用水准仪在钢筋上引测同一标高的标点，拉上通线，在浇筑底板混凝土时，控制底板混凝土的标高。
（4）基础模板的测量在底板混凝土浇筑好以后，根据施工图和定位桩，在底板上放出剪力墙和基础、柱子的中心线，并弹墨线标明，用为支模的依据。
测量放线实施方案测量放线是指在施工前需要在设计图纸上进行挖掘、打地基等工程作业之前，进行测量工作，确定各个结构的准确位置和尺寸。
放线的准确性和精度对于整个施工过程和最终的施工质量都有着重要的影响，因此放线实施方案的制定显得尤为重要。
首先，在制定放线实施方案之前，需要进行详细的设计图纸分析和现场测量，了解工程的具体要求、范围和形状等信息。
同时，还要考虑工程的实际施工条件，如是否有地下管线、地形起伏等因素，在制定放线方案时应综合考虑这些因素，确保放线的准确性和安全性。
其次，制定放线实施方案时需要确定放线器材和工具的选择。
根据工程的要求和实际情况选择放线器材，如全站仪、测量尺、放线铅丝等。
同时，还要检查器材和工具的完好性和准确性，确保在放线过程中能够正常使用并获得准确的测量结果。
然后，确定放线的控制点和放线方式。
根据施工图纸和实际情况，确定放线控制点的位置和数量，以及放线的起点和终点。
一般情况下，放线的起点选择在工程的基点或者隐蔽点上，终点选择在工程的边界或者标志点上。
放线的方式可以根据工程的要求选择，常见的放线方式有直线放线、弧线放线、曲线放线等，根据具体情况选择合适的放线方式。
接下来，进行实际的放线操作。
首先，准备放线器材和工具，并检查其完好性和准确性。
然后，根据制定的放线方案，选择放线的起点，并使用全站仪或其他测量工具进行放线操作。
放线操作过程中要注意保持放线器材的稳定性和准确性，尽量减少误差。
在放线的过程中，可以用规定长度的放线铅丝或测量尺来进行测量，以确保放线的准确性。
最后，对放线结果进行检查和修正。
在放线完成后，要对放线结果进行检查，与设计图纸进行比对，确保放线的准确性。
如果存在误差或者偏差，需要进行修正和调整，重新进行放线操作，直至放线结果与设计图纸一致。
综上所述，测量放线实施方案的制定需要综合考虑设计图纸、现场实际情况和工程要求等因素，选择合适的放线器材和工具，并采取适当的放线控制点和放线方式。
道路测量放线施工方案一、项目背景道路测量放线施工是建设道路的重要环节，目的是根据设计方案确定道路的准确位置和尺寸，为后续的道路施工提供依据。
本文将介绍道路测量放线的施工方案。
二、施工准备1. 材料准备：测量仪器（经过校准的全站仪、电子测距仪等）、标杆、白粉或草灰。
2. 人员配置：负责测量的测量员和施工人员。
3. 现场清理：将道路上的垃圾和障碍物清理干净，确保测量线路畅通。
三、施工步骤1. 选择控制点：根据设计要求，在道路两侧选择若干控制点，控制点应分布均匀，距离相对较近。
控制点的数量根据道路的长度和曲线的复杂程度而定。
2. 设置起始点：确定道路的起始点，通常选择道路起点和终点，将其作为起始点设置。
3. 放线测量：由测量员使用全站仪等测量仪器，按照设计方案要求，在控制点和起始点之间进行测量放线。
测量员需要按照规定的程序操作，确保测量的准确性。
4. 标示测线：在放线的过程中，测量员需要用白粉或草灰等材料，在道路上标示出测量线路。
标示线应清晰可见，确保后续施工人员能够准确找到测量线路。
5. 确定参考点：在道路两侧标示出参考点，供后续施工人员进行施工操作时参考使用。
参考点的设置要根据实际需要，确保施工的准确性。
6. 完成放线：完成道路测量放线后，测量员需要核对测量结果和放线标示，确保准确无误。
同时，还需要对测量仪器进行清理和保养，确保下次使用时正常工作。
四、施工注意事项1. 测量员在测量过程中需要注意安全，避免发生意外事故。
2. 测量员需要在放线过程中严格按照规定的操作程序进行，确保测量结果的准确性。
3. 放线标示需要清晰可见，避免因标示不清而导致施工人员的错误操作。
4. 施工人员需要在施工过程中根据放线结果进行操作，避免偏差和错误。
同时，要及时调整施工过程中的问题，确保道路施工质量。
以上就是道路测量放线施工方案的介绍，通过合理的施工准备、严格的施工步骤和注意事项，能够确保道路测量放线的准确性和施工的质量。

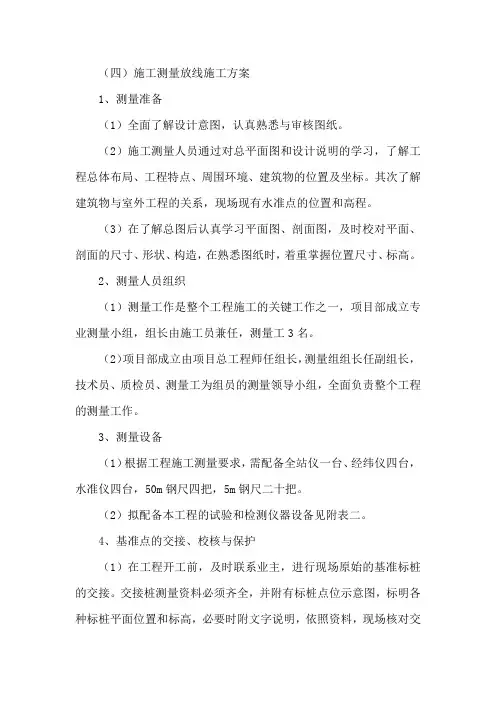

（四）施工测量放线施工方案1、测量准备（1）全面了解设计意图，认真熟悉与审核图纸。
（2）施工测量人员通过对总平面图和设计说明的学习，了解工程总体布局、工程特点、周围环境、建筑物的位置及坐标。
其次了解建筑物与室外工程的关系，现场现有水准点的位置和高程。
（3）在了解总图后认真学习平面图、剖面图，及时校对平面、剖面的尺寸、形状、构造，在熟悉图纸时，着重掌握位置尺寸、标高。
2、测量人员组织（1）测量工作是整个工程施工的关键工作之一，项目部成立专业测量小组，组长由施工员兼任，测量工3名。
（2）项目部成立由项目总工程师任组长，测量组组长任副组长，技术员、质检员、测量工为组员的测量领导小组，全面负责整个工程的测量工作。
3、测量设备（1）根据工程施工测量要求，需配备全站仪一台、经纬仪四台，水准仪四台，50m钢尺四把，5m钢尺二十把。
（2）拟配备本工程的试验和检测仪器设备见附表二。
4、基准点的交接、校核与保护（1）在工程开工前，及时联系业主，进行现场原始的基准标桩的交接。
交接桩测量资料必须齐全，并附有标桩点位示意图，标明各种标桩平面位置和标高，必要时附文字说明，依照资料，现场核对交接点交并签字。
同时，应立即组织测量人员对业主提供的基准标桩进行必要的复测工作，将复测成果报业主和监理审核，无误后方可使用。
（2）在施工过程中定期对控制点进行校准，并设醒目的围护栏杆进行保护，防止施工车辆碰压。
5、施工测量放线依据（1）建设单位提供的测量基准点、基准线、水准点。
（2）工程测量规范GB50026-2007。
（3）国家测绘标准和本工程施工精度要求。
（4）施工图纸。
6、测量仪器检验用于施工的测量仪器必须经过严格检验，不允许仪器自身误差带到测设工作中，影响测设点的平面位置和高度。
（1）经纬仪的检验1）照准部水准管的检验与校正：使水准器轴与竖轴正交。
2）十字丝竖丝的检验与校正：使十字丝的中丝垂直于竖轴。
3）望远镜视准轴的检验与校正：使视准轴垂直于横轴。
第1篇一、编制依据1. 国家相关法律法规和标准规范。
2. 工程设计图纸和相关技术资料。
3. 施工现场实际情况。
二、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区XX街道3. 工程规模：总建筑面积XX万平方米，建筑高度XX米4. 工程类型：住宅、商业、办公综合体三、施工准备1. 人员组织：成立测量放线小组，由专业测绘工程师、测量工、施工员等组成。
2. 仪器设备：全站仪、水准仪、经纬仪、钢尺、线锤、测量标志等。
3. 材料准备：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。
四、测量放线方案1. 控制测量：根据设计图纸，确定施工区域的平面控制网和高程控制网，进行控制测量，确保施工放线精度。
2. 定位放线：（1）平面控制：利用全站仪，根据设计图纸，进行平面控制点的放样，确保放样点的准确性。
（2）高程控制：利用水准仪，根据设计图纸，进行高程控制点的放样，确保放样点的高程精度。
（3）轴线放样：根据平面控制网和高程控制网，进行轴线放样，确保轴线放样的准确性。
（4）弧形轴线放样：对于弧形轴线，采用全站仪进行坐标投测，依次施放出各轴线及控制线。
（5）结构放样：根据设计图纸，进行结构放样，包括梁、板、柱等，确保结构放样的准确性。
3. 施工测量：（1）轴线投测：根据控制网，进行轴线投测，确保轴线位置的准确性。
（2）标高传递：利用水准仪，进行标高传递，确保标高的准确性。
（3）垂直度检测：利用经纬仪，进行垂直度检测，确保垂直度的准确性。
五、质量要求1. 测量放线精度应符合国家相关法律法规和标准规范的要求。
2. 放样点应准确无误，误差控制在允许范围内。
3. 施工测量应与设计图纸相符，确保施工质量。
六、安全措施1. 严格执行测量放线操作规程，确保操作安全。
2. 定期对测量仪器进行校验，确保仪器精度。
3. 施工现场应设置安全警示标志，防止人员误入危险区域。
七、环境保护1. 严格按照国家环保法规，控制施工现场的噪音、粉尘等污染。
工程测量放线施工方案
《工程测量放线施工方案》
随着建筑工程的不断发展，工程测量放线施工成为了建筑工程中不可或缺的部分。
它是保证工程准确、高效进行的重要环节，也是建筑工程质量的保证。
在工程测量放线施工中，首先需要根据设计图纸确定放线的位置和方向。
然后，进行地面标志、测点设置等工作，确保施工的准确性。
在实际施工过程中，可以结合GPS定位、激光测
距仪等现代化测量工具，提高放线的精确度和效率。
同时，工程测量放线施工还需要考虑到现场环境的复杂性和不确定性。
这就需要测量师要具备丰富的实践经验和灵活的应变能力，能够根据实际情况做出及时的调整和决策。
在实际操作中，还需严格遵守相关的施工规范和安全操作要求，确保测量过程中的安全和质量。
综上所述，《工程测量放线施工方案》是建筑工程中一项重要的工作，并且需要严谨、细致地进行。
只有通过科学规范的放线施工，才能确保建筑工程的质量和进度。
测量放线专项施工方案一、测量概述1.1测量工作重点及方法±0.000m以下结构采用建筑平面控制网进行施测，使用全站仪进行高程传递并建立高程控制点，±0.000m以上结构采用建筑物内控法进行轴线竖向投测，从建筑外墙竖向传递高程，引测楼内做好1m控制线。
具体的测控重点和方法见下表。
测量工程重点和方法1.2工作难点及应对措施1.2.1槽上可用场地相对较小，控制桩位保护要求高应对措施：根据甲方提供的控制点，测设场地平面控制网，控制桩尽可能避开堆料区及机械运输路线，控制桩用脚手管搭设防护并用红白漆做好标识。
并指定专人巡查维护，定期进行复测与修正，确保工程控制系统的准确性。
1.2.2场区面积大，平面控制网及高程控制点精度要求高应对措施：根据业主提供的基准点，测设二级场区控制网。
控制桩坐标使用计算机解算，平面控制网和高程控制点使用全站仪和水准仪进行闭合。
整场区采用两级控制，形成完整统一的测控体系，以保证测量精度要求。
1.2.3建筑物高度高，轴线及标高竖向传递精度控制难度大应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测，投测点不少于3点，并固定光靶，使用经纬仪逐次将投测上来的点进行闭合，无误后，按先整体后局部对轴线及细部轴线进行施测。
±0.000m以下使用钢尺传递高程。
±0.000m以上在首层外墙四周用水准仪抄出建筑1m线，每层每段使用钢尺配合弹簧拉力器以98N的标准拉力，沿外墙大角垂直向上传递三个标高点（闭合差≤3mm）取平均值，以此为依据在作业面采用水准仪抄测标高控制线。
1.2.4轴系之间的转换复杂应对措施：本工程轴线系统，是由楼座和地下车库两套轴线网组成，轴线网相互转换、衔接，要求测量人员必须仔细审图，科学解算，以做到万无一失。
1.2.5测控方法的选择及设备的选型是做好测量工作的难点应对措施：对众多的测控方法，必须结合本工程的实际情况，进行合理比对、实际论证，确保方法的科学性、针对性、及现场可行性。
1.3准备工作作为工程施工的基准—测量工作的准确度将影响工程的施工质量，测量工作将作为本工程结构施工的首要工作进行控制。
施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等内容。
考虑本工程的重要性，对专业测量技术人员要精挑细选，反复审核，要求必须具备扎实的理论基础，丰富的实操技术，同时配备先进的测量仪器，采用科学的测量方法，并辅助以计算机进行计算、绘图，保证测量工作高精度、高效率的完成。
1.3.1现场勘察到现场了解工程位置，核实测量基准点是否稳固，通视条件如何，勘察场区情况及周边情况，作好勘察记录。
工程开工前进行工程现场标高测量，并将所得到的资料按业主要求制成图纸，上报业主方进行审查。
1.3.2测量人员组织本工程测量任务由技术组、测量组和验线组三部分负责实施。
技术组负责测量方案编制、编制作业指导书、测量内业资料管理工作；测量组负责平面控制网及高程控制网的测设与校核，施工期间的竖向投测控制线、楼层放线、水平控制线等日常测量工作；验线组负责各项测量放线的检查验收工作。
1.3.3测量设备调配为满足施工精度及进度的要求，配备符合本工程测量精度的测量器具。
施工用测量仪器严格按照相关标准要求进行检定，并建立测量设备台帐：经纬仪、水准仪、垂准仪及50m钢尺等强检类计量设备需经具有国家规定资质的检定单位进行检定；对于盒尺、水平尺等非强检类计量设备按照国家标准及本企业的相关规定进行自检；对于在检定期内的经纬仪、水准仪每三个月进行一次自检，确保测量仪器的精度。
测量设备调配表1.3.4图纸校核及定位依据校测（1）总平面图的校核，内容包括：建筑用地红线桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核；竖向设计（设计高程等）校核。
（2）建筑施工图纸的校核，内容包括：建筑物轴线的几何关系；平、立、剖面及节点大样的几何尺寸。
（3）结构施工图纸的校核，内容包括：柱及梁等结构的尺寸校核；结构图与建筑图、设备图是否对应。
（4）校测甲方提供的精密导线点的距离、夹角及坐标，校测水准点的高差。
1.3.5制定测量方案开工前制定针对性强的测量方案，经技术负责人程师签认后，报监理审批；工程施工过程中，严格按照测量方案进行工程定位、规划验线、基槽验线、楼层放线等工作。
1.3.6测量步骤测量步骤流程图1.4控制网布设由于本工程占地面积较广，施工场区面积较大，结合现场情况，本工程控制网分两级测设，以此保证工程施工精度。
控制网的作用主要是满足施工放样精度，并且将设计的建筑物转移到平面上，还可以作为竣工检查验收建筑物位置和编测竣工总平面图的控制依据。
1.4.1场区控制网的建立进场后，根据业主提供的测绘院基准点，实地踏勘点位，对已经损坏的点位作出标记说明，复核测量点位之间的边长距离和夹角、高差，计算点位误差。
如点位误差较大，需进一步与业主核对并确认，并以复测合格的测量点做为场区控制的基准，采用全站仪布设附和导线形式建立场区控制网。
（1）平面控制网布设原则及要求1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，以避免放样误差的积累。
2）控制网的布设应根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行。
3）控制点应选在通视条件良好、安全、易保护的地方。
4）应布设在建筑物的压力传播范围以外。
（2）场区控制基准点的布置1）本工程采用两级布网。
首级控制采用口字形布设，点位布置，便于建筑方格网测量和施工定线需要来考虑，布设在基坑周围、次要通道或空隙处。
2）方格网的密度：每个方格的大小，要根据建筑物的实际情况而决定。
方格的边长一般在100～200m为宜，若边长大于300m以上，中间加以补点。
4）考虑方格点的标桩能长期保存，方格点不要落在开挖的基础上、埋设管线的范围内。
一般选择在建筑物附近空隙区，这样能长期保存。
5）根据本工程的特点，保证控制点相互通视，拟在场区周边布设4个平面基准点，作为场区的二级控制。
（3）场区控制网测设1）根据业主提供的基准点，我方进行对基准点坐标及高程进行校核，发现误差超出规范要求，请业主予以提供新的基准点数据，如校核无误后，则进行场区控制网的施测，完成后对控制网进行导线、高程平差完成后，编制测量成果报告，上报业主及监理批复，监理验收合格后作为工程测量控制依据。
合格后将控制点进行保护并做好标识。
2）控制网的精度应满足二级平面控制网测角中误差±12" ，边长相对中误差1/15000的技术指标。
3）高程控制网按国家四等水准测量的精度要求进行引测，闭合差要求≤±10mm ，高程控制网借用平面控制网的桩点进行布设。
4）场区控制网测设流程场区控制网测设流程（4）建筑物控制网精度指标控制网的精度保证的关键是其桩点的长久稳定性的保持，因此其埋设要按照国家二级变形监测基准点位的要求进行。
对于施工控制网，其控制点位不可避免的会存在位移现象，因此在使用期间要适时的对其进行校测，平差后解算出每个点位数据修正值。
校核工作在地下结构每层放线之前进行一次，地上结构每月进行一次。
（5）建筑物标高控制网测设施工过程中的二级高程控制网按国家三等水准测量的技术指标和精度要求使用水准仪采用附合水准测法进行引测，相邻基准点高差中误差要求小于±1.0mm。
由已知高程点的高程依次引测到现场临时高程控制点上，然后再闭合到另一已知高程点。
二级高程控制桩点按规范用木桩进行布设。
建筑物高程控制点的建立，联测场区高程基准点，选用水准仪按三等水准测量精度，进行测设，测设建筑物高程控制网。
为保证高程控制网的精度，在基础施工阶段每30天进行一次复测，结构施工期间每60天对现场水准基点进行一次复测，复测结果要及时反馈相关部门，出现偏差及时进行调整。
（6）建筑物标高控制精度指标水准测量技术要求50注：L为往返测段附合水准路线长度（km）水准观测主要技术指标1.4.2桩点的埋设及测量标识（1）控制网的桩点采用预制钢筋混凝土桩，自然地坪以下500mm 做300mm厚钢筋混凝土底板，以保证桩点稳定。
桩顶部埋入200mm×200mm不锈钢板，钢板中心制作十字线，作为对中标记。
（2）所有控制桩、水准点周围使用脚手管搭设1.5m×1.5m防护栏杆，并悬挂标识牌，标识牌上要注明桩点的类型和编号。
（3）对于所弹的墨线也要进行标识，线迹清晰准确，线宽小于1 mm，轴线标明轴线号，水平线标明标高，同一条线上相邻两标识的距离不大于10m。
（4）对于不便埋桩处，将桩点投测到临近围墙及永久建筑物上。
1.5结构及装修施工测量结构平面控制地下部分采用外控法，用经纬仪视准线法直接对各轴线进行放样，地上部分结合本工程实际特点，采用内控法，轴线控制点分阶段向上传递，在中途设立转换层。
标高控制点地下部分采用悬吊钢尺法将高程引测到施工部位，地上部分高程的传递采用悬吊钢尺法和全站仪标高竖向传递法。
每层高程传递的点位不少于4个。
由于钢尺长度只有50m，同时为了减小风力、温度、大气压等自然因素的影响，对此工程的建筑在中途设立高程基准点，进行接力传递。
1.5.1±0.000以下施工测量（1）平面控制测量1）轴线控制桩的校测在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，影响到正常施工及工程施测的精度要求。
校测仪器采用测角精度为 2″，测距精度为：±（2mm+2ppm.D）的电子全站仪。
2）基础放线工程定位、定高后，根据建筑平面控制网向混凝土底板垫层上投测建筑物外轮廓轴线。
将全站仪架设在基坑边上的轴线控制桩上，经对中、整平后、后视同一方向桩（或轴线标志点），以方向线交会法将所需的轴线投测到施工的平面层施工段上，在同一施工段上投测的纵、横线各不得少于二条,且要组成闭合图形，以此作角度、距离的校核。
当垫层混凝土施工完后，在各大角控制桩点上安置仪器，后视对面同轴桩点，将这些点精确抄测至槽底面上，并精确测定各主轴线，检查各主轴线间距，根据所测的轴线特别注意校核图纸尺寸不能算错与轴线的关系。
根据投测的主轴线在垫层上放出保护墙的控制线。
3）底板放线基底防水及其保护层施工完成后，进行基础放线。
由平面控制网投测控制线，由控制线放出底板外边线及各轴线，检查各主轴线间距，合格后再放出细部线。
4）地下墙体及顶板放线底板施工完毕后在底板上精确投测出主轴线的位置，并严格检查主轴线的投测尺寸，主轴线放线完毕后，根据主轴线的位置放出墙体控制线、门窗洞口细部尺寸线、柱子尺寸线以及距墙皮200mm 墙体模板控制线，地下墙体施工完毕后在墙体上弹出1m 标高线，并用红油漆标注，弹出顶板支模300mm 控制线来控制顶板支模。
