液压式护栏清洗车的技术参数和配置说明

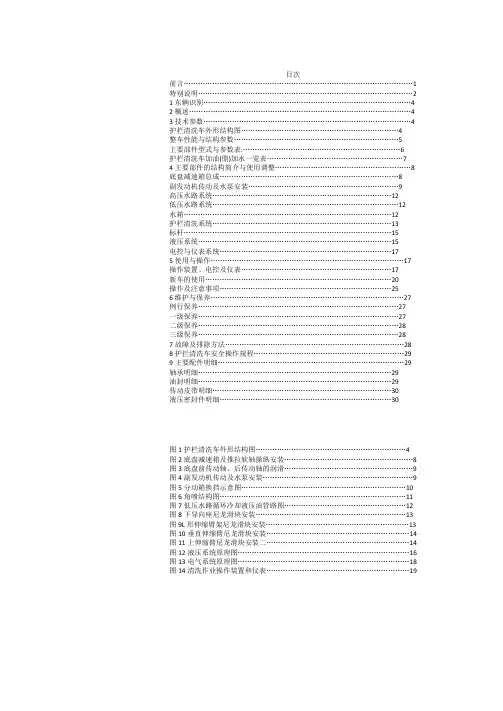

目次前言 (1)特别说明 (2)1 东辆识别 (4)2 概述 (4)3 技术参数 (4)护栏清洗车外形结构图 (4)整车性能与结构参数 (5)主要部件型式与参数表 (6)护栏清洗车加油(脂)加水一览表 (7)4 主要部件的结构简介与使用调整 (8)底盘减速箱总成 (8)副发动机传动及水泵安装 (9)高压水路系统 (12)低压水路系统 (12)水箱 (12)护栏清洗系统 (13)标杆 (15)液压系统 (15)电控与仪表系统 (17)5 使用与操作 (17)操作装置、电控及仪表 (17)新车的使用 (20)操作及注意事项 (25)6 维护与保养 (27)例行保养 (27)一级保养 (27)二级保养 (28)三级保养 (28)7故障及排除方法 (28)8护拦清洗车安全操作规程 (29)9主要配件明细 (29)轴承明细 (29)油封明细 (29)传动皮带明细 (30)液压密封件明细 (30)图1护栏清洗车外形结构图 (4)图2底盘减速箱及推拉软轴操纵安装 (8)图3底盘前传动轴、后传动轴的润滑 (9)图4副发动机传动及水泵安装 (9)图5分动箱换挡示意图 (10)图6角喷结构图 (11)图7低压水路循环冷却液压油管路图 (12)图8下导向座尼龙滑块安装 (13)图9L形伸缩臂架尼龙滑块安装 (13)图10垂直伸缩臂尼龙滑块安装 (14)图11上伸缩臂尼龙滑块安装二 (14)图12液压系统原理图 (16)图13电气系统原理图 (18)图14清洗作业操作装置和仪表 (19)前言感谢您选用本公司生产的中联牌ZLJ5070GQXQLE4型护栏清洗车。

为了使您能正确地使用本产品，我们诚恳地希望有关人员在使用本机前，仔细阅读本使用说明书.请严格按说明书内容的要求使用该设备。

本说明书为您提供了中联牌ZLJ5070GQXQLE4型护栏清洗车的整车性能与技术参数、主要部件结构型式与参数，并对产品如何安全使用、保养和故障排除等方面也作了详尽说明。

环卫车辆基本技术参数12吨洗扫车一、主要功能：1、具有路面清扫、路面洗扫、路沿石立面洗刷、高压冲洗和喷雾降尘等多种功能。

2、配置中置两立式扫刷、中置吸嘴（内置高压水喷杆）以及左右高压侧喷杆。

3、垃圾箱采用厚4mm单层不锈钢，内设有高压水清洗装置。

4、低压降尘系统：三个电动式隔膜泵分别向左扫盘、右扫盘、吸嘴吸管提供低压水，用于扫盘作业时降尘，防止吸嘴吸管堵塞。

电动式隔膜泵由电控系统自动控制，无需人工操作。

5、高压水泵：意大利原装进口高压柱塞泵，额定工作压力20MPa，额定转速1000r/min。

6、一键式操作智能化电控系统：设置全洗扫、左洗扫、右洗扫、全扫、左扫、右扫共6种作业模式。

7、具有超强的路面洗净能力，加装润湿系统。

8、具有高精度、低流量衰减的水再生利用系统，能将回收到垃圾箱中的污水快速过滤成清洁水，并能满足柱塞式高压水泵对水质的要求。

9、自动控制系统，采用“控制器、显示屏、CAN总线”控制技术，具有：⑴自动化程度高，操作简单。

⑵人机交互方便，操作有文字提示。

⑶自动保护功能多，有自诊断功能。

⑷具有作业记录功能，维护提醒功能。

⑸提供常用配件型号查询。

二、主要技术参数：8吨洗扫车一、主要功能：1、具有路面清扫、路面洗扫、路沿石立面洗刷、高压冲洗和喷雾降尘等多种功能。

2、配置中置两立式扫刷、中置吸嘴（内置高压水喷杆）以及左右高压侧喷杆。

3、垃圾箱采用厚4mm单层不锈钢，内设有高压水清洗装置。

4、低压降尘系统：三个电动式隔膜泵分别向左扫盘、右扫盘、吸嘴吸管提供低压水，用于扫盘作业时降尘，防止吸嘴吸管堵塞。

电动式隔膜泵由电控系统自动控制，无需人工操作。

5、高压水泵：意大利原装进口高压柱塞泵，额定工作压力20MPa，额定转速1000r/min。

6、一键式操作智能化电控系统：设置全洗扫、左洗扫、右洗扫、全扫、左扫、右扫共6种作业模式。

二、主要技术参数：8吨干式清扫车一、主要功能：1、采用副发动机驱动风机及其他工作装置，以吸为主、吸扫结合、干式除尘的工作原理对路面进行清扫作业，电液操纵控制，液压倾翻卸料。

路太HLQ5063TQX城市隔离护栏清洗车产品主要技术参数特别说明：一、主副发动机属同一厂家生产，配件通用，易维修。

二、车辆配件：全部使用标准配件，在保修期满后购买方便，保证车辆正常使用。

三、独有的智能平衡轮（专利）避免车辆工作状态重心偏移颤动。

四、配置清洗用水加热系统（进口），可以保证冬季雪后正常使用。

五、配置防冻液循环系统，保证冬季随时使用。

产品性能说明1、产品性能原理简介本车是基于江铃二类底盘上的改装，排放达国III标准，质量可靠，动力强劲,可全自动高速清洗、刷洗城市市政道路各种形式隔离护栏，广泛适用于城市道路隔离护栏、道路两侧墙体的刷洗，配有高压水泵、水枪。

系统采用两冲、两面、两洗的清洗工艺，两面同时清洗，使清洗更加彻底，也可根据现场作业需要，进行单面清洗。

道路隔离护栏清洗车是在引进、消化世界先进技术的基础上，并结合中国实际情况设计生产的，刷洗护栏的工作原理为，首先刷辊前面的两排高压喷水管喷出水将护栏充分预湿，车体前移的过程中，然后滚刷转动夹着护栏，对护栏进行全方位刷洗，最后由后面的两排高压喷水管喷出水将残留的灰尘冲去，刷洗后的护栏光亮如新。

2、产品的先进性、可靠性、方案设计合理性说明一、产品先进性：1、采用内藏式刷辊，可以根据护栏的宽窄、高低任意调整刷辊,作业完成后，可以收回到货箱内，链条式自动门（该链条式自动门为专利产品，专利号为：ZL201020172926.6）落下，使道路隔离护清洗车外观整体大方，流线性好；2、智能型支撑轮装置设计（智能型支撑轮为专利产品，专利号为ZL201020172912.4），最大限度地保证车辆作业时的稳定性和安全性；3、作业机构采用电、液、气集中系统自动化控制，整车具有良好的人机操作界面，操作方便灵活，驾驶员可在配备冷暖空调的驾驶室内完成各种操作，安全、舒适；4、设计有液压油冷却自动控制系统，使油温始终处于最佳工作温度，提高液压工作效率和系统寿命及安全性；5、采用大直径多棱角刷毛，作业效果效率更高，并有效保护作业面漆层；6、特殊刷片安装结构设计，刷毛扫片更换快捷，安装、作业可靠方便；7、外清洗防护罩安装式设计，可满足城市多种护栏单面、双面作业需求，作业更方便、安全；8、作业间隙精确可调，平稳可靠，满足不锈钢、喷塑等多类型宽度形式不同护栏清洗作业需求，同时还能清洗梯形底墩；9、配备高压水泵、水枪（标配），可完成高压冲洗作业；10、带有前挂式侧护栏清洗系统，可用于道路双侧护栏清洗作业。

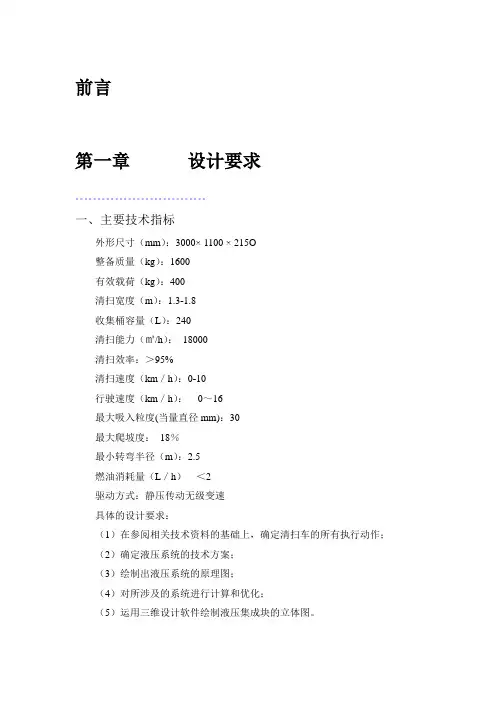

前言第一章设计要求。

一、主要技术指标外形尺寸（mm）：3000× 1100 × 215O整备质量（kg）：1600有效载荷（kg）：400清扫宽度（m）：1.3-1.8收集桶容量（L）：240清扫能力（㎡/h）：18000清扫效率：＞95%清扫速度（km／h）：0-10行驶速度（km／h）：0～16最大吸入粒度(当量直径mm)：30最大爬坡度：18％最小转弯半径（m）：2.5燃油消耗量（L／h）＜2驱动方式：静压传动无级变速具体的设计要求：（1）在参阅相关技术资料的基础上，确定清扫车的所有执行动作；（2）确定液压系统的技术方案；（3）绘制出液压系统的原理图；（4）对所涉及的系统进行计算和优化；（5）运用三维设计软件绘制液压集成块的立体图。

二、设计的技术要求与数据：设计的具体工作主要包括：油箱的设计、集成快的设计、管路的设计，行走部分的设计、控制阀的设计等。

具体的技术要求主要有以下几个方面：（1）液压系统，主要包括行走、扫吸、举升、转向等功能；（2）操作要方便，要有油温和液位的显示；（3）集成快的设计要结构紧凑、尽量将所有的阀都集成安装在上面。

（4）最大行驶速度为20公里/小时。

（5）系统压力为16兆帕。

第二章总体设计2.1清扫车需要执行动作及确定执行元件类型清扫车的主要动作有：转向机构、扫盘的升降、垃圾箱的升降、清扫盘的转动、风机转动、行走机构共六个动作。

其中转向机构、清扫盘的是升降和垃圾箱的升降应用液压缸，行走机构、风机转动和清扫盘的转动这三个动作我们应用液压马达。

总体考虑参照下表：工作类型工作特点选用执行元件特点扫盘升降不需要速度控制，终端需要锁紧活塞缸一般连接一般连接，往返速度不同；差动链接可实现快进。

差动连接且d=0.71D时，往返的速度和力相等。

垃圾箱推出推出速度稳定，且能随时停止活塞缸一般连接一般连接，往返速度不同；差动链接可实现快进。

差动连接且d=0.71D时，往返的速度和力相等。
