现浇混凝土桩基承台

桩基基础承台施工方案一.项目概况本项目为某高层建筑桩基基础承台施工工程，位于我国某城市中心区域。

工程占地面积约1.2万平方米，总建筑面积约10万平方米，建筑高度约100米。

本工程基础采用钻孔灌注桩，承台为现浇钢筋混凝土结构。

工程主要包括桩基施工、承台施工、地下结构施工等。

二.编制依据1.《建筑桩基技术规范》（JGJ 94-2008）2.《混凝土结构设计规范》（GB 50010-2010）3.《建筑地基基础设计规范》（GB 50007-2011）4.《建筑施工组织设计规范》（GB/T 50502-2009）5.《建筑施工临时用电安全技术规范》（JGJ 46-2005）6.《建筑工程施工质量验收统一标准》（GB 50300-2013）7.本项目设计文件及施工图纸8.施工现场实地勘察报告三.施工组织设计1.施工组织架构本项目施工组织架构包括项目经理部、工程技术部、质量安全管理部、物资设备部、财务部等部门。

各部门职责明确，协同配合，确保工程顺利进行。

2.施工进度计划根据工程总体进度要求，结合现场实际情况，编制桩基基础承台施工进度计划。

施工进度计划分为三个阶段：前期准备、桩基施工、承台施工。

具体如下：（1）前期准备：包括现场勘查、施工图纸及技术规范学习、施工方案编制、施工队伍组织、施工材料设备准备等，预计耗时1个月。

（2）桩基施工：包括桩基定位、钻孔、清孔、钢筋笼制作及安装、混凝土浇筑等，预计耗时3个月。

（3）承台施工：包括承台模板制作及安装、钢筋绑扎、混凝土浇筑、养护等，预计耗时2个月。

3.人力资源配置根据施工进度计划，合理配置人力资源。

施工高峰期，现场施工人员约200人，包括各类专业技术人员、施工管理人员、施工操作人员等。

4.施工材料设备（1）施工材料：主要包括钢筋、混凝土、模板、脚手架等。

材料质量符合国家及行业标准，供应商需具备相应资质。

（2）施工设备：主要包括钻孔设备、混凝土泵车、搅拌站、吊车、运输车辆等。

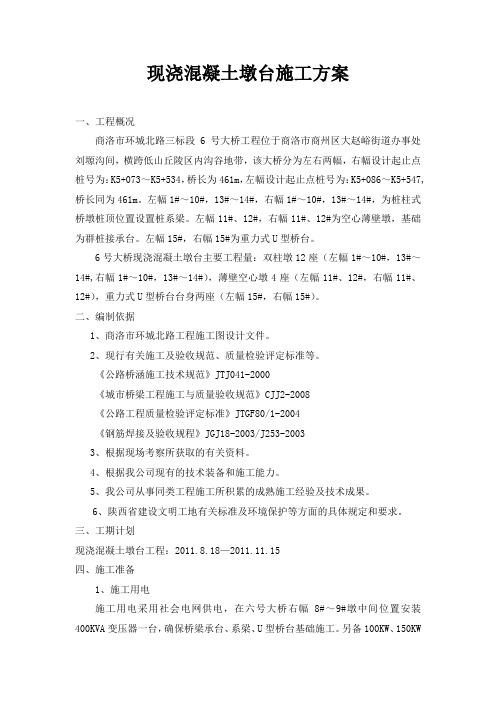

现浇混凝土墩台施工方案一、工程概况商洛市环城北路三标段6号大桥工程位于商洛市商州区大赵峪街道办事处刘塬沟间，横跨低山丘陵区内沟谷地带，该大桥分为左右两幅，右幅设计起止点桩号为：K5+073～K5+534，桥长为461m，左幅设计起止点桩号为：K5+086～K5+547,桥长同为461m。

左幅1#～10#，13#～14#，右幅1#～10#，13#～14#，为桩柱式桥墩桩顶位置设置桩系梁。

左幅11#、12#，右幅11#、12#为空心薄壁墩，基础为群桩接承台。

左幅15#，右幅15#为重力式U型桥台。

6号大桥现浇混凝土墩台主要工程量：双柱墩12座（左幅1#～10#，13#～14#,右幅1#～10#，13#～14#），薄壁空心墩4座（左幅11#、12#，右幅11#、12#），重力式U型桥台台身两座（左幅15#，右幅15#）。

二、编制依据1、商洛市环城北路工程施工图设计文件。

2、现行有关施工及验收规范、质量检验评定标准等。

《公路桥涵施工技术规范》JTJ041-2000《城市桥梁工程施工与质量验收规范》CJJ2-2008《公路工程质量检验评定标准》JTGF80/1-2004《钢筋焊接及验收规程》JGJ18-2003/J253-20033、根据现场考察所获取的有关资料。

4、根据我公司现有的技术装备和施工能力。

5、我公司从事同类工程施工所积累的成熟施工经验及技术成果。

6、陕西省建设文明工地有关标准及环境保护等方面的具体规定和要求。

三、工期计划现浇混凝土墩台工程：2011.8.18—2011.11.15四、施工准备1、施工用电施工用电采用社会电网供电，在六号大桥右幅8#～9#墩中间位置安装400KVA变压器一台，确保桥梁承台、系梁、U型桥台基础施工。

另备100KW、150KW发电机各一台，确保停电后关键工序正常进行。

2、施工用水在左幅10#～11#墩中间打深度18m，内径1.5m水井一口。

然后在右幅6#墩右侧，左幅1#墩右侧各设置一个30m3蓄水池，然后从井口布设钢管至蓄水池位置，在每个墩位处预留出水口，方便每个墩位墩台身养护用水方便。

平法常见问题答疑06G101-6图集问题1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。

2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。

3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠[email=8@200]8@200[/email]在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。

这一段距离是锚固了。

而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。

4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。

桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。

5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。

其它的内容有相同也有不同的地方，仔细阅读即可。

6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。

单桩承台：单桩承台，也就是一柱一桩承台，也是一种常用构件。

对于此种承台，《建筑桩基技术规范》4．2．1.4中指出，直径不小于800mm 的大直径桩可采用一柱一桩，并用设置双向连系梁连接各桩。

单承台是否设置配筋也没有单独明确，一般情况是设置一些构造配筋，只需满足配筋率的要求。

通过上述讨论，可知承台的重要性，因此承台设计至为重要，承台的内力极其复杂，当前还没有很好的办法来解决，为此必须通过构造设计来满足对它的传力要求。

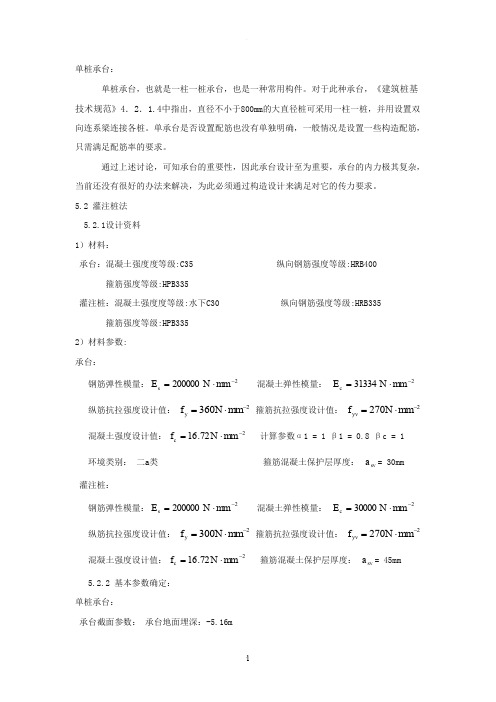

5.2 灌注桩法5.2.1设计资料1）材料：承台：混凝土强度度等级:C35 纵向钢筋强度等级:HRB400箍筋强度等级:HPB335灌注桩：混凝土强度度等级:水下C30 纵向钢筋强度等级:HRB335箍筋强度等级:HPB3352）材料参数:承台：钢筋弹性模量：2200000-⋅=mm N E s 混凝土弹性模量： 231334-⋅=mm N E c纵筋抗拉强度设计值： 2360-⋅=mm N f y 箍筋抗拉强度设计值： 2270-⋅=mm N f yv混凝土强度设计值：272.16-⋅=mm N f c 计算参数α1 = 1 β1 = 0.8 βc = 1 环境类别： 二a 类 箍筋混凝土保护层厚度： sv a = 30mm灌注桩：钢筋弹性模量：2200000-⋅=mm N E s 混凝土弹性模量： 230000-⋅=mm N E c纵筋抗拉强度设计值： 2300-⋅=mm N f y 箍筋抗拉强度设计值： 2270-⋅=mm N f yv混凝土强度设计值：272.16-⋅=mm N f c 箍筋混凝土保护层厚度： sv a = 45mm 5.2.2 基本参数确定：单桩承台：承台截面参数： 承台地面埋深：-5.16m根据桩径800mm ，承台混凝土强度等级，单桩反力可初步选定：承台长和宽： L = D + 2c = 0.8m+2⨯0.3m=1.4m 承台高：h = 800mm初步假定箍筋直径： mm d vo 14= 承台计算高度：m m m m m d d c h h so vo 128.1028.05.0008.005.02.15.010=⨯---=⋅---=柱径： 1D = 600mm连系梁截面参数：梁宽：250mm 梁高：300mm灌注桩：桩参数： 桩径： D =800mm 桩顶伸入承台内尺寸： c= 50mm承台配筋计算依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。

桩基混凝土浇筑时的注意事项1.施工前准备工作：在进行桩基混凝土浇筑前，需要进行充分的准备工作。

首先，应根据设计要求进行材料的采购和预备，包括水泥、砂子、骨料等。

其次，要对浇筑区域进行清理和平整处理。

同时，要对浇筑区域进行测量和布置，确保施工的准确性。

2.施工浇筑：在施工过程中，要确保混凝土的浇筑质量和均匀度，以免出现质量问题。

首先，要根据实际情况选择适当的混凝土搅拌方式，可以采用机械搅拌或人工搅拌。

其次，要注意混凝土的拌和比例和时间，确保混凝土的强度和稳定性。

3.使用振捣器：在混凝土浇筑过程中，可以使用振捣器来提高混凝土的密实度和强度。

振捣器可以通过震动使混凝土中的空气逸出，并提高混凝土的粘结力。

但是，使用振捣器时要注意振捣的时间和力度，以避免过度振捣造成混凝土的分层和开裂。

4.控制浇筑温度：混凝土浇筑过程中，要注意控制浇筑温度。

高温环境下，混凝土会快速凝固，导致浇筑不均匀和质量问题。

而低温环境下，混凝土会迟缓凝固，影响施工进程。

因此，要根据当地气候条件和混凝土特性，合理调整水泥的用量和添加剂的比例，以控制混凝土的浇筑温度。

5.管理施工过程：在混凝土浇筑过程中，要进行有效的施工管理，以确保施工进度和质量。

首先，要安排好施工人员和设备，保证施工的连续性和协调性。

其次，要进行现场巡查和监控，及时发现和解决问题。

同时，还要建立施工记录和档案，以备后期参考和管理。

6.养护与维修：混凝土浇筑完成后，还需要进行养护和维修工作。

在混凝土初凝后，要及时进行养护，防止混凝土过早干燥和开裂。

养护时间一般为7天左右，期间要保持浇水保湿，以提高混凝土的强度和稳定性。

若出现混凝土表面裂缝，应及时进行维修，以确保桩基混凝土的完整性和持久性。

总之，桩基混凝土浇筑是土木工程中的关键环节，需要严格把控施工质量和工艺流程。

通过充分的准备和有效的管理，可以确保混凝土的浇筑质量和稳定性，从而保证工程的安全和可靠。

11G101与03G101变化解析11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。

（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。

（1）混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架-剪力墙）06G901-1（2）砌体填充墙结构构造12G614-1（3）混凝土结构施工图平面整体标识方法制图规则和构造详图(现浇混凝土框架、剪力墙梁、板)11G101-1（4）混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土版式楼梯）11G101-2（5）混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）11G101-3（6）混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）04G101-3 (7)变形缝建筑构造（二）04CJ01-2（8）砌体填充墙构造详图（二）（与肢体结构柔性连接）10SG614-2（9）框架结构填充小型空心砌块墙体结构构造02SG614(10)热水集中采暖分户热计量系统施工安装04K502（11）室内管道支架及吊架03S402（12）钢制管件02S403（13）卫生设备安装09S304（14）防水套管02S404（15）等电位联结安装02D501-2（16）建筑排水设备附件选用安装04S301（17）室内消火栓安装04S202（18）小型排水构筑物04S519（19）暖气工程91SB1-1(20)卫生工程91SB2-1(21)外装修（1）08BJ3-1(22)外装修（2）08BJ3-2（23）外墙外保温08BJ2-9（24）混凝土小型空心砌体建筑构造08BJ2-8（25框架填充轻集料砌块08BJ2-2（26）墙身-加气混凝土（砌块、条板08BJ2-3（27）墙身-轻钢龙骨纸面石膏08BJ2-5（28）墙身-轻钢龙骨增强纤维水泥板钢板石膏复合板隔墙08BJ2-6(29)楼梯08BJ7-1(30)钢梯08BJ7-2（31室外工程-路、台、坡、棚08BJ9-2(32)居住建筑室内装修08BJ14-3(33)屋面详图08BJ5-1（34）工程防水08BJ6-1（35）内装修-综合08BJ4-1（36）内装修-柜台08BJ4-2（37）内装修-装饰木门08BJ4-4（38）外墙夹芯保温11BJ2-1（39）无障碍设施10BJ12-1(40)建筑外保温（防火）10BJ2-11（41）钢制防火门窗防火卷帘09BJ13-4 (42卫生间、洗池88J8（43）内装修88J4。

桩承台基础施工方案47567一、工程概况本工程为XX建筑项目的桩承台基础施工，基础部分由38根Φ800钢筋混凝土桩组成，桩长15m，桩头埋置3m，承载力设计标准为XXX。

桩承台为钢筋混凝土整体浇筑。

二、施工准备1.组织施工力量，确保施工人员熟悉施工方案和工艺要求。

2.准备施工机械设备，包括振动锤、砂浆搅拌机、混凝土搅拌站等。

3.配备充足的施工材料，包括水泥、沙子、碎石等。

4.安排施工物资管理和施工现场安全防护。

三、施工步骤1.现场布置(1)根据设计要求确定桩位，将桩位标示在地面上。

(2)搭建施工场地围栏，保证施工区域安全。

(3)清理施工场地，确保施工区域干净整洁。

2.桩基础施工(1)清理钢筋桩基础周边，除去附着土及松散土。

(2)钢管桩预制好后，进行堆放并对桩进行索具防护，防止桩身变形。

(3)将振动锤放置在桩体顶端，通过振动锤对桩进行打入。

打桩时应控制打击次数和打击力度，以确保桩头质量满足设计要求。

(4)在桩头部位进行检查，检测桩的竖直度和偏斜情况，并进行必要的调整和修复。

(5)浇筑桩身砼时，应根据设计要求控制砼的浇筑速度和浇筑厚度，避免出现裂缝。

3.桩承台施工(1)根据设计要求搭建桥架模板，设置模板支撑，并进行模板表面的清理和涂防粘剂。

(2)在模板下方铺设隔离层，避免浇筑时砼与土壤发生混凝土破坏现象。

(3)按照设计要求将钢筋网放置在桥承台内，钢筋网的支撑应稳定牢固，避免在浇筑过程中移动。

(4)清理钢筋桩头上的灰尘和杂物，并进行钢筋的埋置和错位连接。

(5)浇筑混凝土时应保证浇筑速度均匀，距离均匀，避免出现浇筑不均匀导致的构造不均匀。

(6)在混凝土浇筑完毕后，进行养护，保持适宜的湿度和温度，避免过早干燥和缺水导致的开裂。

四、施工注意事项1.桩长在打桩过程中，应根据实际地层情况调整，以保证桩基础的承载力和稳定性。

2.在浇筑桥承台砼之前，应确保桩身砼已经凝结和坚固。

3.在混凝土浇筑过程中，应采取遮阳保温措施，确保温度和湿度适宜。

1闽02G118 普通砼小型空心砌块砌体结构构造图
2闽02G119 先张法预应力高强管桩
3闽2002J20（1） 住宅厨房卫生间变压式排风道选用图集（一） 4闽2002J20(2) 住宅厨房卫生间变压防串烟
5闽2002J20（3） 住宅厨房卫生间排风道选用图集（三）
6闽2002J28 加气混凝土砌块墙体构造图集
7闽2003J101 硬聚氯乙烯（PVC-U）推拉塑钢门窗
8闽2003J21 改性粉煤灰小型空心砌块
9闽2004G101 住宅现浇钢筋混凝土板式楼梯
10闽2004G104 钢筋混凝土桩基承台
11闽2004G106 钢筋混凝土预制桩
12闽2004G107 人工挖孔灌注
13闽2004G108 锚杆静压桩
14闽2004J02 顶棚
15闽2004J03 轻质复合墙板建筑构造
16闽2004J05 楼梯栏杆
17闽2006J10 福建省蒸压砂加气混凝土砌块建筑构造
18闽2007J119 先张法预应力高强混凝土管桩
19闽85J802装修墙面 装修墙面
20闽86J901 室外工程 DBJT13-22
21闽93J01 卷材防水屋面构造
22闽95J05 外墙面装修
23闽97G111 钢筋砼屋顶水箱
24闽97J09 楼地面。

11G101-3图集(独立、条形、筏形基础及桩基承台）学习资料一、总说明（4页）3条、本图集标准构造详图的主要设计依据《混凝土结构设计规范》GB 50010-2010《建筑抗震设计规范》GB 50011-2010《建筑地基基础设计规范》GB 50007《高层建筑混凝土结构技术规程》JGJ 3-2010《建筑桩基技术规范》JGJ 94-2008《地下工程防水技术规范》GB 50108-2008《建筑结构制图标准》GB/T 50105-20104条、本图集包括常用的现浇混凝土独立基础、条形基础、筏形基础（分为梁板式和平板式）及桩基承台的平法制图规则和标准构造详图两部分内容。

5条、本图集适用于各种结构类型的现浇混凝土独立基础、条形基础、筏形基础（分为梁板式和平板式）及桩基承台施工图设计。

二、总则规定（5页）1.0.3 当采用本制图规则时，除遵守本图集有关规定外，还应符合国家现行有关标准。

1.0.4 按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成，但对于复杂的工业与民用建筑，尚须增加模板、基坑、留洞和预埋件等平面图和必要的详图。

1.0.8 按平法设计绘制基础结构施工图时，应采用表格或其他方式注明基础底面基准标高、±0.000的绝对标高。

1.0.9 为方便设计表达和施工识图，规定结构平面的坐标方向为：1.当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向；当轴网在某位置转向时，局部坐标方向顺轴网的转向角度做相应转动，转动后的坐标应加图示。

2.当轴网向心布置时，切向为X向，径向为Y向，并应加图示。

3.对于平面布置比较复杂的区域，如轴网转折交界区域、向心布置的核心区域等，其平面坐标方向应由设计者另行规定并加以图示。

1.0.10 为了确保施工人员准确无误地按平法施工图进行施工，在具体工程施工图中必须写明以下与平法施工图密切相关的内容：1.注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
