2、S7-300,400硬件组成与组态方法

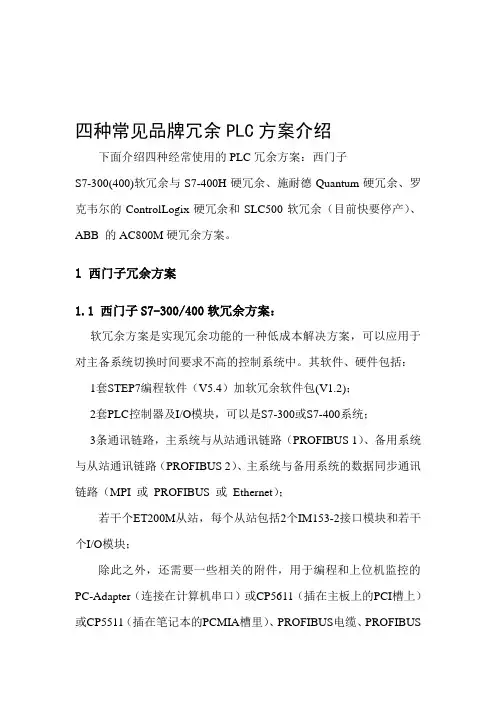

四种常见品牌冗余PLC方案介绍下面介绍四种经常使用的PLC冗余方案：西门子S7-300(400)软冗余与S7-400H硬冗余、施耐德Quantum硬冗余、罗克韦尔的ControlLogix硬冗余和SLC500软冗余（目前快要停产）、ABB 的AC800M硬冗余方案。

1 西门子冗余方案1.1 西门子S7-300/400软冗余方案：软冗余方案是实现冗余功能的一种低成本解决方案，可以应用于对主备系统切换时间要求不高的控制系统中。

其软件、硬件包括：1套STEP7编程软件（V5.4）加软冗余软件包(V1.2)；2套PLC控制器及I/O模块，可以是S7-300或S7-400系统；3条通讯链路，主系统与从站通讯链路（PROFIBUS 1）、备用系统与从站通讯链路（PROFIBUS 2）、主系统与备用系统的数据同步通讯链路（MPI 或PROFIBUS 或Ethernet）；若干个ET200M从站，每个从站包括2个IM153-2接口模块和若干个I/O模块；除此之外，还需要一些相关的附件，用于编程和上位机监控的PC-Adapter（连接在计算机串口）或CP5611（插在主板上的PCI槽上）或CP5511（插在笔记本的PCMIA槽里）、PROFIBUS电缆、PROFIBUS总线链接器等就可以组成一套完整的软冗余系统。

在软冗余系统进行工作时，A、B控制系统（处理器，通讯、I/O）独立运行，由主系统的PLC掌握对ET200从站中的I/O控制权。

A、B 系统中的PLC程序由非冗余用户程序段和冗余用户程序段组成，主系统PLC执行全部的用户程序，备用系统PLC只执行非冗余用户程序段，而跳过冗余用户程序段。

A路与B路CPU的程序需在OB1或OB35里调用FB 101 ‘SWR_ZYK’功能块，FB101块中封装了冗余功能的程序段，实现冗余功能。

调用FB101时，你可以在线地读出RETURN_V AL参数的数值,如果为0，说明冗余链接正常。

S7-300 系列PLC组态简介一、系统构成西门子S7-300系列的常用组件主要有电源模块（1）、CPU模块（1）、开关量模块（2）、开关量输出模块（2）、模拟量输入模块（2）、模拟量输出模块。

说明如下：1．电源模块：PS307—5A；为PLC系统提供稳定的24V直流电源。

2．CPU模块：CPU314；是系统的核心负责程序的运行，数据的存储与处理，与上位机的通讯和数据的传输。

3．开关量输入模块：SM321；可进行32路开关量的检测，输入信号为24V有效，若输入为无源触点，可利用电源模块提供24V驱动信号。

4．开关量输出模块：SM322；可提供8路开关量输出，为继电器输出方式；分为4组每两路公用一个公共端。

5．模拟量输入模块：SM331；为实现对8路模拟量数据采集，输入信号可以是电流信号、电压信号、热电偶输入、热电阻输入，可根据不同的应用场合对模块进行设置。

6．模拟量输出模块：SM332；可提供4路模拟量输出信号，根据应用可将各路输出设置为电压输出或电流输出。

图1、系统模块组成。

二、硬件组态1．基本机架（中心机架）机架即是用于安装固定各个模块的专用槽架。

PLC的各个模块就遵循一定的规则固定在上面。

每个机架中：插槽1为电源模板插槽；插槽2为CPU模板插槽；插槽3留给通讯模板接口模板及扩展模板。

插槽4以后留给应用模板。

每个模块最多可以安装8个应用模块。

模块的底部通过总线连接器与前后的模块想连接，构成一个整体系统。

中心机架至少应装配电源模块和CPU模块，再根据需要配置其他功能模块。

说明：所谓插槽，在这里只是抽象的概念，S7—300系统中的机架物理形态上只是一个槽形轨道，上面没有具体的插槽，模块也只是按一定顺序固定在上面，模块之间也无须保留空间，而是紧密地相邻安装。

插槽的概念只有在对系统进行软件组态时才能具体化。

（软件组态将在后面介绍）2．机架的扩展当基本机架不能满足系统要求时，可通过扩展机架对系统进行扩展，扩展方式有两种：①、用IM365模板：可扩展一个机架，需用两块IM365模板，连接长度最长为一米。

新手学习PLC，最难的应该就是通讯了，今天和大家看一下，300/400系列的PLC通讯。

S7-400与s7-300之间进行以太网通信的时候，S7-400做主站，信号的采集和写入都通过S7-400编程来实现。

具体配置方式分2大步来实现
1. 硬件配置i) 如图配置好S7-400主站，设置好CP443-1（如果是S7-400之间通信最好把MAC地址也设置上，这样数据可以通过ISO进行通信，ISO的通信速度比TCP/IP快）这里需要保证进行数据通信的S7-400 与S7-300之间的以太网在同一个网段。

2 S7-300的以太网设置如图
硬件组态配置好后，需要进行网络配置。

这时需要打开主站的NetPro，如图所示，可按照图配置参数。

配置完以后，需要下载到主站的PLC中，下载完成后可以激活网络配置如图1-4 连接状态为绿色，显示已激活。

这时网络配置就完成了。

1. 软件设置i) 首先需要设置CPU系统时间的存储器，如图所示需在OB1中调用SFB14 GET COM_FUNC 及SFB15 PUT COM_FUNC SFB14功能块的详细配置如图通过以上配置，我们可以实现S7-400于S7-300 的以太网通信，如果是S7-300于S7-300之间的以太网通信，需要调用FB14 GET 如图配置同上
这样做有一个好处，就是只要在主站做配置，从站只有把需要接受及发送的数据打包成DB 块就可以了。

③在STEP 7的安装过程中，有三种安装方式可选（如图2-3）： ●典型安装【Typical】：安装所有语言、所有应用程序、项目示例和文档。 ●最小安装【Minimal】：只安装一种语言和STEP 7程序，不安装项目示例和文档。 ●自定义安装【Custom】：用户可选择希望安装的程序、语言、项目示例和文档
⑥ 安装过程中，会提示用户设置【PG/PC接口】（Set PG/PC Interface）（如 图2-6）。PG/PC接口是PG/PC和PLC之间进行通讯连接的接口。安装完成后， 通过SIMATIC程序组或控制面板中的【Set PG/PC Interface】(设置PG/PC接口) 随时可以更改PG/PC接口的设置。在安装过程中可以单击Cancel忽略这一步骤。
提供了STEP 7软件包的集成统一的界面。在SIMATIC管理器中 进行项目的编程和组态，每一个操作所需的工具均由SIMATIC Manager自动运行，用户不需要分别启动各个不同的工具。 STEP 7安装完成后，通过Windows的【开始】→【SIMATIC】 →【IDS_SN_S7TGTO PX.EXE】,或者在桌面上双击图标 启动SIMATIC Manager。 运行界面如图2-12所示
局部符号
只在定义的块中有效 相同的符号可在不同的块中 用于不同的目的 字母 数字 下划线 可以为下列对象定义局部符 号： ●块参数（输入，输出及输 入/输出参数） ●块的静态数据 ●块的临时数据
2.1.2安装步骤
在Windows 2000/XP操作系统中必须具有管理员 （Administrator）权限才能进行STEP 7的安装。 运行STEP 7安装光盘上的Setup.exe开始安装。 STEP 7 V5.2的安装界面同大多数Windows应用程序相似。 在整个安装过程中，安装程序一步一步地指导用户如何进行。 在安装的任何阶段，用户都可以切换到下一步或上一步。 安装过程中，有一些选项需要用户选择。下面是对部 分选项的解释。
