液压缸尺寸计算

液压油缸缸径计算（原创版）目录1.液压油缸的概述2.液压油缸缸径的计算方法3.液压油缸缸径计算的实例4.液压油缸缸径计算的注意事项正文一、液压油缸的概述液压油缸是一种将液压能转换为机械能的装置，通常由缸筒、缸盖、活塞、密封装置等组成。

在工程机械、机床等领域中，液压油缸被广泛应用，其作用主要是传递动力、支撑和控制机械运动。

二、液压油缸缸径的计算方法液压油缸缸径的计算需要根据工程需求、负载大小、工作压力等因素来确定。

计算公式如下：缸径 = (负载力×工作压力) / (液压油的抗压强度×活塞的有效面积)其中，负载力是指液压油缸需要承受的最大力，工作压力是指液压系统中的压力，液压油的抗压强度是指液压油的承受压力能力，活塞的有效面积是指活塞头部的面积。

三、液压油缸缸径计算的实例假设一个液压油缸需要承受的最大力为 100 吨，工作压力为 10MPa，液压油的抗压强度为 25MPa，活塞的头部面积为 0.05 平方米。

根据公式，我们可以计算出该液压油缸的缸径为：缸径 = (100 × 10) / (25 × 0.05) = 400mm因此，该液压油缸的缸径应为 400mm。

四、液压油缸缸径计算的注意事项在计算液压油缸缸径时，需要注意以下几点：1.确保所选用的液压油符合工程需求，具有合适的抗压强度和粘度；2.考虑到液压系统的泄漏、热胀冷缩等因素，计算结果需要留有一定的余量；3.活塞的有效面积需要准确测量，以保证计算结果的准确性；4.在选择缸径时，还需要考虑到液压油缸的安装空间、成本等因素。

综上所述，液压油缸缸径的计算是一个复杂的过程，需要根据工程需求、负载大小、工作压力等多种因素来确定。

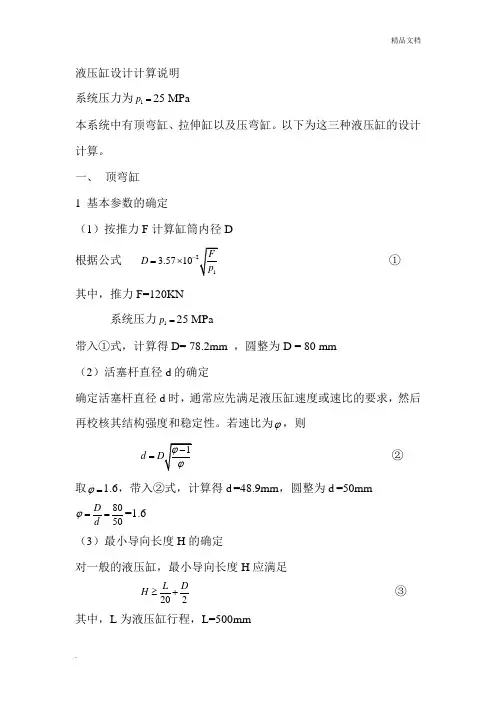

液压缸设计计算说明 系统压力为1p =25 MPa本系统中有顶弯缸、拉伸缸以及压弯缸。

以下为这三种液压缸的设计计算。

一、 顶弯缸 1 基本参数的确定（1）按推力F 计算缸筒内径D根据公式 3.5710D -=⨯ ① 其中，推力F=120KN系统压力1p =25 MPa带入①式，计算得D= 78.2mm ，圆整为D = 80 mm （2）活塞杆直径d 的确定确定活塞杆直径d 时，通常应先满足液压缸速度或速比的要求，然后再校核其结构强度和稳定性。

若速比为ϕ，则d = ② 取ϕ=1.6，带入②式，计算得d =48.9mm ，圆整为d =50mm8050D d ϕ===1.6 （3）最小导向长度H 的确定对一般的液压缸，最小导向长度H 应满足202L DH ≥+ ③ 其中，L 为液压缸行程，L=500mm带入③式，计算得H=65mm （4）活塞宽度B 的确定活塞宽度一般取(0.6~1.0)B D = ④ 得B=48mm~80mm ，取B=60mm （5）导向套滑动面长度A 的确定在D ＜80mm 时，取(0.6~1.0)A D = ⑤ D ＞80mm 时，取(0.6~1.0)A d = ⑥ 根据⑤式，得A=48mm~80mm ，取A=50mm （6）隔套长度C 的确定 根据公式2A BC H +=-⑦ 代入数据，解得C=10mm 2 结构强度计算与稳定校核 （1）缸筒外径缸筒内径确定后，有强度条件确定壁厚δ，然后求出缸筒外径D 1假设此液压缸为厚壁缸筒，则壁厚1]2D δ=⑧ 液压缸筒材料选用45号钢。

其抗拉强度为σb =600MPa 其中许用应力[]b nσσ=，n为安全系数，取n=5将数据带入⑧式，计算得δ=8.76mm故液压缸筒外径为D 1=D+2δ=97.52mm ，圆整后有 D 1=100mm ，缸筒壁厚δ=10mm （2）液压缸的稳定性和活塞杆强度验算按速比要求初步确定活塞杆直径后，还必须满足液压缸的稳定性及其强度要求。

液压缸的设计计算液压缸设计计算是液压系统设计的关键部分之一，液压缸通过液压油的压力作用，将液压能转化为机械能。

液压缸的设计需要考虑液压缸的工作条件、负载要求、速度要求等多个因素。

下面是液压缸设计计算的一些关键要点。

液压缸设计前需要明确以下几个参数：（1）负载：液压缸要承受的最大负载。

（2）行程：液压缸的活塞行程，即活塞从一个极限位置到另一个极限位置的移动距离。

（3）速度：液压缸的移动速度要求。

（4）传动方式：液压缸的传动方式有单杆式和双杆式，单杆式主要用于简单操作，而双杆式适用于更复杂的应用场景。

（5）工作压力：液压缸的额定工作压力，一般由液压系统的工作压力决定。

在设计液压缸时，需要进行以下计算和选型：（1）工作压力的计算：根据液压缸所需承受的最大负载和速度要求，计算出液压缸所需的工作压力。

工作压力计算公式为：工作压力=功率÷斜杠(活塞面积×张角因数)活塞面积=π×活塞直径²÷4张角因数根据活塞材料和工作环境选取合适的值。

（2）液压缸尺寸的计算：根据所需承受的最大负载和工作压力，计算出液压缸的尺寸。

液压缸尺寸计算公式为：活塞面积=承受的负载÷工作压力活塞直径=(4×活塞面积÷π)^0.5根据液压缸的类型和具体要求，还需要进行一些其他计算，如活塞杆直径、带式液压缸的带宽和带材厚度的计算等。

（3）液压缸速度的计算：根据液压缸的移动速度要求，结合液压缸的流量特性和阀门的流量系数等参数，计算出所需的液压缸速度。

液压缸速度计算公式为：流量=活塞面积×速度速度=流量÷活塞面积其中，流量需要根据阀门流量系数、压差等因素计算得出。

为了确保液压缸的工作效果和可靠性，设计时还需要考虑液压缸的密封性、液压阀的选型、活塞材料的选择和润滑等方面的计算和选型。

总结起来，液压缸的设计计算包括工作压力的计算、液压缸尺寸的计算以及液压缸速度的计算等。

A、大腿液压缸结构尺寸设计计算①、大腿缸的负载组成1、工作载荷鸟=59036N（活塞杆在抬腿过程中始终受压）2、惯性载荷化=0 （由于所选用液压缸尺寸较小，即不计重量，且执行元件运动速度变化较小，故不考虑惯性载荷）3、密封阻力凡= （1-力JF,其中F是作用于活塞上的载荷，且卩=匹，比是外载荷，F W = F S+F a，其中耳护是液压缸的机械效率，取??机=0.95综上可得：外载荷凡=59036N,密封阻力& = 2952N, 总载荷F= 61988N。

②、初选系统工作压力2、按载荷选定工作压力，取工作腔压力为P = 12MP幻（由于总载荷为61988N大于50000N,故根据手册选取工作压力为12MPa）2、选择执行元件液压缸的背压力为传=IMP日（由于回油路带有调速阀，且回油路的不太复杂，故根据手册选取被压压力为IMPa）③、液压缸主要结构尺寸的计算1、在整个抬腿过程中活塞杆始终受压，故可得下式：活塞杆受压时：F = P1A1— P2A2P1------ 液压缸工作腔压力（PJ）P2------ 液压缸回油腔压力（PJ）A’ -------- 无杆腔活塞有效作用面积，Ai=乎，D为活塞直径（m）A2------ 有杆腔活塞有效作用面积，A2 = ^（D2-d2）, d为活塞一4杆直径（m）选取d/D二0.7 （由于工作压力为12MPa大于5MPa,故根据手册选取d/D二0.7）综上可得：D二82.8mm,根据手册可查得常用活塞杆直径，可取D=90mm, d二60mm。

校核活塞杆的强度，其中活塞杆的材料为45钢，故[a] = lOOMPao由于活塞杆在受负载的工作过程中仅收到压力作用，故仅校核其压缩强度即可。

总 = 21.9MPaV[o] = 100MPa,故满足强度要即d二60mm,贝D二90mm。

由此计算得工作压力为:竹=10.3MPa根据所选取的活塞直径D=90mm,可根据手册选的液压缸的外径为108mm,即可得液压缸壁厚为§ = 9mm。
