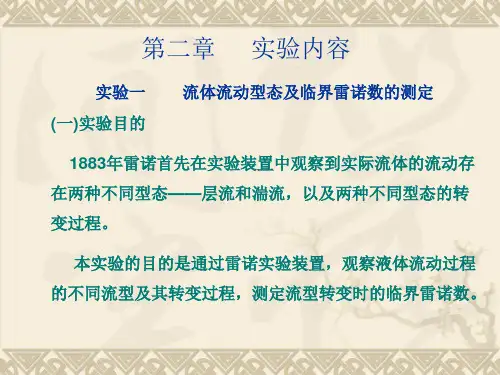

§1-1 雷诺实验一、实验目的1.观察流体流动时各种流动型态；2.观察层流状态下管路中流体速度分布状态；3.测定流动型态与雷诺数Re 之间的关系及临界雷诺数值。
二、实验原理概述流体在流动过程中有两种截然不同的流动状态，即层流和湍流。
它取决于流体流动时雷诺数.Re 值的大小。
雷诺数：Re = dυρ/μ式中：d －管子内径，mυ－流体流速，m.s-1ρ－流体密度，kg .m-3μ－流体粘度，kg .m−1 . s−1实验证明，流体在直管内流动时，当Re ≤2000时属层流；Re ≥4000时属湍流；当Re 在两者之间时，可能为层流，也可能为湍流。
流体于某一温度下在某一管径的圆管内流动时，Re 值只与流速有关。
本实验中，水在一定管径的水平或垂直管内流动，若改变流速，即可观察到流体的流动型态及其变化情况，并可确定层流与湍流的临界雷诺数值。
三、装置和流程本实验装置和流程图如下图。
图1 流体流动型态测定装置流程图水由高位槽1，流经观察管2，流量调节阀5，流量计6，然后排入地沟。
示踪物（墨水）由墨水瓶3 经墨水阀4，管2 至地沟。
其中1 为水槽，2 为玻璃观察管，3 为墨水瓶，4、5 为阀，6 为转子流量计。
四、操作步骤一、测定不同流动形态时的雷诺数：1）检查所有阀门处于关闭状态，向墨水瓶内注入墨水（示踪剂）。
2）将高位槽注满水。
3）待溢流管内有水流出时，调节进水龙头开度，使溢流管内有少量溢流。
（溢流管内有少量溢流即可，否则会影响雷诺准数的测定）。
4）打开“排气阀”，待墨水流出，关闭“排气阀”，打开墨水阀”，调节墨水流量至墨水呈细线状。
5）稍稍打开“流量调节阀5”，使墨水呈稳定直线状流动后，记录流量计的读数。
6）从50 L/h开始，从小到大调节，逐渐加大水量，并同时调节墨水阀，每调节一次记录流量计读数和观察到的流动形态。
记录墨水线开始波动以及墨水与清水全部混合时的流量计读数。
7）当流量超过300 L/h后，再将水量由大变小，重复以上观察，并记录各转折点处的流量计读数。
第二章化工原理实验实验一、雷诺实验一、实验目的：1．建立“滞流和湍流两种流动形态”的感性认识；2．观察雷诺准数与流体流动类型的相互关系；3．观察滞流时流体在圆管内的速度分布曲线；二、实验原理：1．滞流时，流体质点做直线运动，即流体分层流动，与周围的流体无宏观的混合，湍流时，流体质点呈紊乱地向各方向作随机的脉动，流体总体上仍沿管道方向流动。
2．雷诺准数是判断实际流动类型的准数。
若流体在圆管内流动，则雷诺准数可用下式表示：（2-1）一般认为，当Re≤2000时，流体流动类型属于滞流；当Re≥4000时，流动类型属于湍流；而Re值在2000～4000范围内是不稳定的过渡状态，可能是层流也可能是湍流，取决于外界干扰条件。
如管道直径或方向的改变、管壁粗糙，或有外来振动等都易导致湍流。
3．对于一定温度的流体，在特定的圆管内流动，雷诺准数仅与流速有关。
本实验是改变水在管内的速度，观察在不同雷诺准数下流体流型的变化。
理论分析和实验证明,滞流时的速度沿管径按抛物线的规律分布。
中心的流速最大，愈近管壁流速愈慢。
湍流时由于流体质点强烈分离与混合，所以速度分布曲线不再是严格的抛物线，湍流程度愈剧烈，速度分布曲线顶部的区域愈广阔而平坦，但即使湍流时，靠近管壁区域的流体仍作滞流流动，这一层称为滞流内层或滞流底层，。
它虽然极薄，但在流体中进行热量和质量的传递时，产生的阻力比流体的湍流主体部分要大得多。
三、实验装置及流程：1．实验装置示意图及流程图2-1 雷诺实验——装置示意图及流程1．溢流管；2．小瓶；3．上水管；4．细管；5．水箱；6．水平玻璃管；7．出口阀门实验装置如图2-1所示，图中水箱内的水由自来水管供给，实验时水由水箱进入玻璃管（玻璃管供观察流体流动形态和滞流时管路中流速分布之用）。
水量由出口阀门控制，水箱内设有进水稳流装置及溢流管，用以维持平稳而又恒定的液面，多余水由溢流管排入下水道。
2．实验仿真界面图2-2 雷诺实验——仿真界面四、实验步骤：1、实验步骤（1）雷诺实验1）打开进水阀，使自来水充满高位水箱；2）待有溢流后，打开流量调节阀；3）缓慢地打开红墨水调节阀；4）调节流量调节阀，并注意观察滞流现象；5）逐渐加大流量调节阀的开度，并注意观察过渡流现象；6）进一步加大流量调节阀的开度，并注意观察湍流现象；7）由孔板流量计测得流体的流量并计算出雷诺准数；8）关闭红墨水调节阀，然后关闭进水阀，待玻璃管中的红色消失，关闭流量调节阀门，结束本次实验。
一、实验目的雷诺实验是一项经典的流体力学实验，旨在观察流体在管道中流动时层流和湍流的转变现象，并通过测量雷诺数，了解流体流动的稳定性。
本次实验的主要目的如下：1. 观察流体在管道中流动时层流和湍流的转变现象，分析两种流态的特征及其产生条件。
2. 测定不同流速下流体的雷诺数，分析雷诺数与流体流动状态之间的关系。
3. 掌握误差分析在实验数据处理中的应用，提高实验数据的准确性。
二、实验原理雷诺实验的原理基于流体力学中的雷诺数。
雷诺数（Re）是表征流体流动稳定性的无量纲参数，由流速v、水力半径R和运动粘滞系数ν组成，即Re = ρvd/ν，其中ρ为流体密度，v为流速，d为管道直径，ν为运动粘滞系数。
根据雷诺数的不同范围，流体流动可分为层流和湍流两种状态。
当雷诺数较小时，流体呈层流状态；当雷诺数较大时，流体呈湍流状态。
临界雷诺数Re_c是层流与湍流转变的分界点，其值与管道直径、流体密度、运动粘滞系数等因素有关。
三、实验步骤1. 准备实验装置，包括管道、流量计、计时器、色水等。
2. 将色水注入管道，调整流量计，使流量达到预定值。
3. 观察流体流动状态，记录层流和湍流的转变点。
4. 测量不同流速下的雷诺数，记录实验数据。
5. 分析实验数据，验证层流和湍流转变规律。
四、实验结果与分析1. 观察流体流动状态通过观察实验现象，我们可以发现，当流速较小时，流体呈层流状态，色水流动平稳，无涡流和波纹；当流速增大到一定程度时，流体开始出现涡流和波纹，层流转变为湍流。
2. 测量雷诺数根据实验数据，我们可以计算出不同流速下的雷诺数。
当雷诺数小于临界雷诺数时，流体呈层流状态；当雷诺数大于临界雷诺数时，流体呈湍流状态。
3. 分析实验数据通过分析实验数据，我们可以得出以下结论：（1）随着流速的增大，雷诺数逐渐增大，流体流动状态从层流转变为湍流。
（2）临界雷诺数与管道直径、流体密度、运动粘滞系数等因素有关，可通过实验数据进行验证。
（3）在实验过程中，误差分析对实验数据的准确性至关重要。
