SCS-900LS烟气排放连续监测系统（CEMS）技术协议北京雪迪龙科技股份有限公司2015年5月6日一、概述1.本技术协议工程所采用的氨逃逸分析仪提出了技术方面和有关方面要求。

2．本技术协议提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准和规范的条文。

供方保证提供符合本技术协议和相关的国际、国内工业标准的优质产品。

产品是技术先进并经过两台三年以上成功运行实践证明是成熟可靠的产品。

3．如供方未对本技术协议提出异议，将认为供方提供的设备符合本技术协议和相关标准的要求。

4．本技术协议所使用的标准，如遇到与供方所执行的标准不一致时，按较高的标准执行。

供方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准。

5．本技术协议经供、需双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。

6．在合同签订后，需方有权因规范、标准、规程发生变化而提出一些补充和修改要求，补充修改文件与本协议具有同等效力。

7．在合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果供方提供的文件中使用另一种文字，则需有中文译本，解释以中文为准。

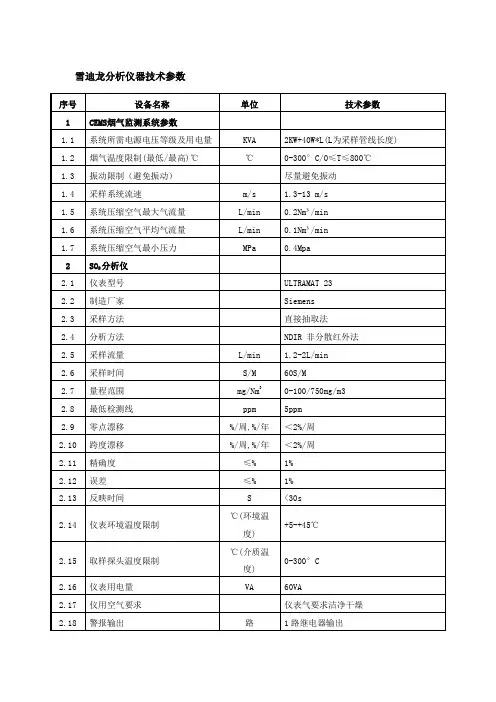

二、供货范围及供货周期1供货范围序号设备名称型式规范单位数量生产厂家1.高温取样系统------- 套 1 SDL1.1 取样\吹扫切换阀6mm A-lok 台 1 Parker1.2 射流泵Motive 1/8FNPT Suction 1/8MNPT 个 1 FOX1.3 取样探杆2m 根 1 SDL1.4 一级过滤器20-25μm 个 1 SDL1.5 二级过滤器0.5μm 个 1 SDL1.6 三级过滤器0.5μm 套 1 世伟洛克1.7 高温加热系统功率1000W 套 1 SDL2.显示控制系统------- 套 1 SDL2.1 触摸屏（带数据采集）ARM9 套 1 SDL2.2 24V电源输入:220VAC,50Hz,输出24VDC 60W 个 1 台湾明纬2.3 12V电源输入:220VAC,50Hz,输出12VDC 120W 台湾明纬2.4 校准流量计25-250L/H,空气个 1 双环2.5 校准电磁阀1/4NPT,DC24V,常闭个 1 上海澳澎2.6 五口两位电磁阀24VDC 个 1 Airtac3.测量系统------- 套 1 SDL3.1 激光NH3分析仪LDS-200H 台 1 瑞士3.2 机箱冷却器制冷功率1000w 个 1 EXAIR3.3 差压传感器24VDC,Range:0-200Pa,Output:4-20mA 个 1 西特4.标准气20ppm AL 8L 瓶 2 氦普5.随机备品备件套 1 SDL6.指导安装、调试套 1 SDL序号名称规格型号单位数量厂家寿命1 一级过滤器滤芯SDL-B090109061 个 1 SDL 6个月2 二级过滤器滤芯SDL-B090109065 个 1 SDL 6个月3 三级过滤器SDL-B040303022 个 1 世伟洛克2年2供货周期：合同签订后12周3工作范围工厂验收测试（FAT）现场安装指导及开车投运现场验收测试(SAT)售后服务三、标准和规范卖方分析系统的设计、制作和安装施工，有关技术文件和图纸，遵循下列标准和规范：HJ 562-2010 《火电厂烟气脱硝工程技术规范选择性催化还原法》HJ 563-2010 《火电厂烟气脱硝工程技术规范选择性非催化还原法》GB13223-1996 火电厂大气污染物排放标准GB/T16157-1996 固定污染源排气中颗粒物测定与气态污染物采样方法HJ/T47-1999 烟气采样器技术条件HJ/T75-2007 火电厂烟气排放连续监测技术规范HJ/T76-2007 固定污染源排烟气连续监测系统技术条件及检测方法GB3101-86 有关量、单位和符号的一般原则GB11920-89 电站电气部分集中控制装置通用技术条件SDJ9-87 测量仪表装置设计技术规程GBJ 16-87建筑设计防火规范GB 5001-92 石油化工企业设计防火规范GBJ 235-82 工业管道工程施工及验收规范（金属管道篇）GBJ 236-82 现场设备、工业管道焊接工程施工及验收规范GBJ 232-82 电气安装工程施工及验收规范GBJ 93-86 工业自动化仪表工程施工及验收规范HGJ 229-83 化工设备、管道防腐蚀工程施工及验收规范HG 20509-2000 仪表供电设计规定HG 20510-2000 仪表供气设计规定HG 20516-2000 自动分析器室设计规定GB12519-90 分析仪器通用技术条件GB11606.1~.17-89 分析仪器环境试验方法NFPA NO.70 美国国家电气规程EEMUA NO.138 在线分析仪系统的设计和安装四、基础设计数据1.气候条件2. 公用工程条件1.电源：AC 220V、50HZ 单相2.气源：无水、无油4-7bar仪用气3.用电量：＜2.5KW4.环境温度：-20℃ - +55℃五、分析系统描述1.应用场合(1)以固体、液体、气体等为燃料或原料的火电厂锅炉、工业/民用锅炉以及工业炉窑等固定污染源烟气排放连续监测：·火电厂脱硝工程氨逃逸监测·水泥厂脱硝工程氨逃逸监测·焦化厂脱硝工程氨逃逸监测·其他脱硝工程氨逃逸监测·垃圾焚烧烟气NH3测量(2)系统构成➢高温取样探头➢样气过滤单元➢NH3分析仪➢数据显示控制单元(3)系统特点■优质的系统配置·气体分析选用先进的激光分析仪·样气处理系统中关键部件均为进口设备·系统采样射流泵，机械结构，不锈钢材质，耐高温，寿命长·系统设计稳定可靠，维护成本低、维护量少。

烟气过滤器烟气过滤器在测量气体组分时用于去除烟气中的烟尘和水分。

其结构如图3.8所示。

⑴ ⑶⑵ ⑷图3.8 烟气过滤器结构图⑴预过滤器（玻璃砂芯）⑵接烟气枪后相连的进气管⑶出气管，接转子流量计⑷过滤器主体湿度检测器TH-880Ⅳ的湿度测量是通过湿度检测器与主机相连接配合完成的。

湿度检测器是由含湿量传感器与含湿量采样器组成。

湿度检测器和含湿量传感器的结构见图3.9和图3.10。

⑴⑵⑶⑷⑴含湿量采样管⑵储水罐 (放入略少于1/3罐高的纯净水)）⑶含湿量传感器⑷传感器信号电缆线图3.9 湿度检测器⑴⑵⑶⑷⑸图3.10 含湿量传感器及分解图⑴传感器信号电缆线⑵湿烟气出口，用软管连接主机气体洗涤器入口⑶吸水性良好的纱布⑷密封圈⑸储水罐(放入略少于1/3罐高的纯净水)注意：仪器进行烟尘采样时，将含湿量传感器从仪器上取下，以提高含湿量传感器的使用寿命。

气体洗涤器和硅胶干燥器气体洗涤器和硅胶干燥器是用于去除烟气中的SO2和水分的。

警告：气体洗涤器中所盛双氧水应位于两红线之间！图3.7 气体洗涤器和硅胶干燥器更换滤清器烟尘采样时，在硅胶干燥器出口和主机烟气进口（主机面板干燥塔处）直接应加接此部件，其目的是除去来自硅胶干燥器中的粉末，保护烟尘采样泵。

连接时候应注意箭头所指方向（箭头方向应与烟气流动方向一致）。

如图4.2所示。

使用时，若发现其明显变黑，表明其内沉积的烟尘或粉末太多，应及时更换，否则影响使用效果。

图6.2 滤清器结构示意图6.1.4 更换硅胶干燥器中的硅胶硅胶干燥器中应为蓝色的硅胶，若有2/3以上变为粉红色则应更换，如图6.3所示。

仪器工作完毕后将密封盖盖严，以防止硅胶受潮变色。

图6.3 变色硅胶的更换示意图3.2.1.5 烟尘采样嘴为了配合不同的烟气流量，TH-880Ⅳ配置了不同直径的采样嘴（分别为Φ4、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ14），各种类型的采样嘴详见图3.11。

图3.11 烟尘采样嘴3.2.1.6 烟尘采样器⑵⑶⑷⑸⑹⑺⑻⑴图3.12 烟尘采样器结构图⑴烟尘采样管烟气入口⑵皮托管检测入口⑶烟尘采样管⑷护手套（可前后移动并固定）⑸烟尘采样器烟气出口⑹烟温测量电缆接口⑺皮托管检测出口⑻把手图3.13 烟尘采样器出口端部件示意图⑴烟尘采样器烟气出口(用ф10×15的硅胶管与主机气体洗涤器的入口相连)⑵烟温测量电缆接口(用烟温变送器与主机上的烟温接口相连)⑶、⑷烟气压力检测出口(用ф4×7的硅胶管与主机“动压＋、－”端口相连)⑸把手⑹ ⑸ ⑷ ⑶ ⑵⑴⑵⑶⑷⑸图3.14 烟尘采样探头⑴压差检测（+），用于测量烟气动压⑵烟尘采样器入口⑶压差检测（-），用于测量烟气静压⑷测温热电偶⑸烟尘收集滤筒密封螺帽⑹烟尘收集滤筒箱烟尘采样注意事项检查气体洗涤器中双氧水和硅胶干燥器中硅胶是否有效。

京制02210169号SCS-900烟气连续监测系统(烟气分析仪) 使用说明书(V2.1)北京雪迪龙科技股份有限公司前言SCS-900烟气连续监测系统(烟气分析仪)是北京雪迪龙科技股份有限公司（简称SDL）采用世界先进在线分析技术与中国环保监测技术相结合，通过多年在工业流程领域中积累的丰富经验精心打造而成。

应用于烟气中气态污染物（SO2、NO x、CO、O2）和固态污染物以及温度、压力、湿度、流量的在线监测，并通过数据采集处理系统生成图谱、环保报表，可将数据远传至各级环保部门。

本产品已取得型式批准证书，证书号为2012C52-11。

SCS-900烟气连续监测系统(烟气分析仪)使用说明书由北京雪迪龙科技股份有限公司编制，使用及操作本系统前，请仔细阅读。

版本：V2.1，发布于2012年7月3日。

目录一、用户需知 (1)1.1客户需知 (1)1.2信息概述 (1)1.3使用本手册的注释 (1)1.4危险信息 (1)1.5认可使用 (2)1.6合格操作人员 (3)1.7供货和运输 (3)1.8标准和规定 (4)二、安全信息 (5)三、技术描述 (6)3.1应用范围 (6)3.2系统概述 (6)3.2.1 系统主要特点 (6)3.2.2 系统公用工程要求 (6)3.2.3 环境要求 (6)3.2.4 系统测量参数 (6)3.3系统组成及测量原理 (7)3.3.1 烟气SO2, NOx,CO分析系统 (7)3.3.2 颗粒物分析系统 (7)3.3.3 烟气流量分析系统 (8)3.3.4 O2含量分析系统 (8)3.3.5 采集、处理和控制系统（DAS） (8)四、系统安装 (10)4.1安装前的准备工作 (10)4.2确定设备安装位置 (10)4.3搭建操作平台 (11)4.4法兰焊接 (12)4.5平台设备固定 (13)4.6分析小屋构筑、小屋内设备就位 (13)4.7管线及电缆敷设 (14)4.8压缩空气管敷设 (17)4.9防雷 (17)4.10安装验收 (17)五、系统运行及调试 (19)5.1调试前的准备工作 (19)5.2系统调试 (19)5.2.1 外观检查 (19)5.2.2 电路连接检查 (19)5.2.3 气密性检查 (19)5.2.4 绝缘性检查 (20)5.2.5 上电测试 (20)5.2.6 手动功能测试 (20)5.2.7 自动功能测试 (20)5.2.8 故障报警功能测试 (20)5.2.9 主机设置及测试 (20)5.2.10 气体分析系统自动零点校准测试 (21)5.2.11 气体预处理系统部件调试 (21)5.2.12 颗粒物分析系统校准 (23)5.2.13 烟气流量分析系统校准 (23)5.2.14 环保通讯测试 (24)5.2.15 PAS-DAS系统测试 (24)六、系统维护及巡检 (30)6.1日常巡检及维护内容 (30)6.2定期巡检及维护内容 (31)6.3常见故障及维护方法 (31)七、备品备件 (34)附录1 ：空气开关操作表 (36)附录2:配件清单 (36)附图1 采样探头法兰安装图 (37)附图2 粉尘仪法兰安装图 (39)附图3 流量计法兰安装图 (41)附图4 电气端子接口图 (43)。
