机械设计制造基础-第八章-练习题与答案

第一章绪论机械设计概述一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

第二章平面机构的结构分析一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

大学机械设计基础考试练习题及答案81.[单选题]带传动工作时产生弹性滑动是因为( )。

A)带的预紧力不够B)带和带轮间摩擦力不够C)带的紧边和松边拉力不等答案:C解析:2.[单选题]牙嵌离合器适合于哪种场合的接合？（）A)只能在很低转速或停车时接合B)任何转速下都能接合C)高速转动时接和答案:A解析:3.[单选题]平带，V带传动主要依靠( )传递运动和动力。

A)带和带轮接触面间的摩擦力B)带的紧边拉力C)带的预紧力答案:A解析:4.[单选题]加工直齿圆柱齿轮轮齿时，一般检测什么尺寸来确定该齿轮是否合格？ （ ）A)公法线长度B)齿厚C)齿根圆直径答案:A解析:5.[单选题]毛坯是采用铸铁还是钢来制造,主要取决于( )。

A)链条的线速度B)传递的圆周力C)链轮的转速答案:A解析:6.[单选题]蜗杆传动中的主平面是指( )。

A)过蜗杆轴线，垂直蜗轮轴线7.[单选题]哪种生产类型对工人技术水平要求高( )。

A)单件小批量生产B)成批生产C)大批大量生产答案:A解析:8.[单选题]一对啮合的大小齿轮，小齿轮齿宽b1与大齿轮齿宽b2的关系为（ ）。

A)b1<b2B)b1=b2C)b1>b2答案:C解析:9.[单选题]为了使相啮合的一对齿轮其强度和寿命接近,通常( )。

A)大齿轮的硬度大于小齿轮的硬度B)小齿轮的硬度大于大齿轮的硬度C)大、小齿轮的硬度相同答案:B解析:10.[单选题]对低速、刚性大、对中心好的短轴,一般选用( )。

A)刚性可移式联轴器B)弹性联轴器C)刚性固定式联轴器答案:C解析:11.[单选题]( )轮系中必须有一个中心轮是固定不动的。

A)周转B)行星C)差动答案:B解析:12.[单选题]带传动中，在预紧力相同的条件下，V带比平带能传递较大的功率，是因为V带( )。

A)强度高13.[单选题]渐开线齿廓上某点的压力角是指该点所受正压力方向与该点( )方向线之间所夹的锐角。

A)滑动速度B)相对速度C)绝对速度答案:C解析:14.[单选题]在相同条件下，V带的传动能力（ ）平带。

第一章绪论1-2 现代机械系统由哪些子系统组成，各子系统具有什么功能？答：组成子系统及其功能如下：（1）驱动系统其功能是向机械提供运动和动力。

（2）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。

（3）执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置，或对作业对象进行检测、度量等，按预定规律运动，进行生产或达到其他预定要求。

（4）控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作，并准确可靠地完成整个机械系统功能。

第二章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时，由于某一危险截面的应力超过零件的强度极限发生的断裂，如螺栓的断裂、齿轮轮齿根部的折断等。

（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限，零件产生塑性变形。

（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。

2-4 解释名词：静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。

答：静载荷大小、位置、方向都不变或变化缓慢的载荷。

变载荷大小、位置、方向随时间变化的载荷。

名义载荷在理想的平稳工作条件下作用在零件上的载荷。

计算载荷计算载荷就是载荷系数K和名义载荷的乘积。

静应力不随时间变化或随时间变化很小的应力。

变应力随时间变化的应力，可以由变载荷产生，也可由静载荷产生。

2-6 机械设计中常用材料选择的基本原则是什么？答：机械中材料的选择是一个比较复杂的决策问题，其基本原则如下：（1）材料的使用性能应满足工作要求。

使用性能包含以下几个方面：①力学性能②物理性能③化学性能（2）材料的工艺性能应满足加工要求。

具体考虑以下几点：①铸造性②可锻性③焊接性④热处理性⑤切削加工性（3）力求零件生产的总成本最低。

主要考虑以下因素：①材料的相对价格②国家的资源状况③零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答：衡量润滑油的主要指标有：粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。

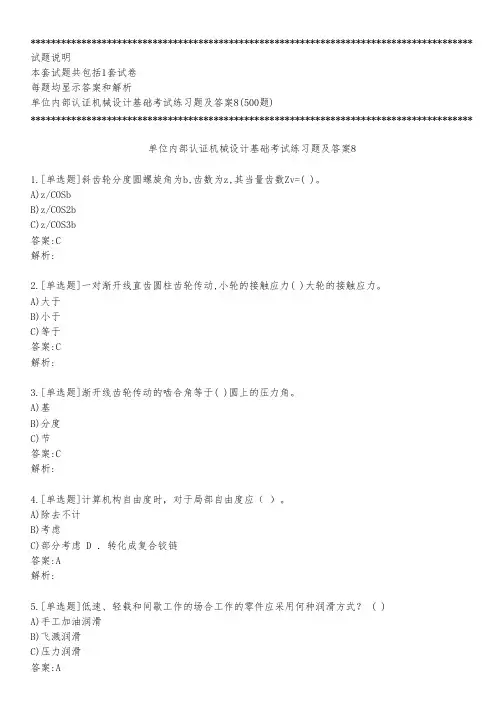

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析单位内部认证机械设计基础考试练习题及答案8(500题)***************************************************************************************单位内部认证机械设计基础考试练习题及答案81.[单选题]斜齿轮分度圆螺旋角为b,齿数为z,其当量齿数Zv=( )。

A)z/COSbB)z/COS2bC)z/COS3b答案:C解析:2.[单选题]一对渐开线直齿圆柱齿轮传动,小轮的接触应力( )大轮的接触应力。

A)大于B)小于C)等于答案:C解析:3.[单选题]渐开线齿轮传动的啮合角等于( )圆上的压力角。

A)基B)分度C)节答案:C解析:4.[单选题]计算机构自由度时，对于局部自由度应（ ）。

A)除去不计B)考虑C)部分考虑 D ．转化成复合铰链答案:A解析:5.[单选题]低速、轻载和间歇工作的场合工作的零件应采用何种润滑方式？ ( )A)手工加油润滑B)飞溅润滑6.[单选题]滚动轴承寿命计算公式中滚子轴承的寿命指数e为( )。

A)3B)10/3C)1/3答案:B解析:7.[单选题]链传动张紧的目的是()。

A)避免链条垂度过大啮合不良B)增大承载能力C)避免打滑答案:A解析:8.[单选题]在单向间歇运动机构中,( )的间歇回转角可以在较大的范围内调节。

A)棘轮机构B)槽轮机构C)不完全齿轮机构答案:A解析:9.[单选题]循环特性r＝-1的变应力是()应力。

A)脉动循环B)对称循环C)非对称循环答案:B解析:10.[单选题]链条由于静强度不够而被拉断的现象,多发生在( )情况下。

A)高速重载B)低速重载C)高速轻载答案:B解析:11.[单选题]对轴进行强度校核时，应选定危险截面，通常危险截面为 （ ）A)受集中载荷最大的截面B)截面积最小的截面12.[单选题]凸轮机构按下列哪种运动规律运动时，会产生刚性冲击。

机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。

（a）(b) (c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A连的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、 试求出下列机构中的所有速度瞬心。

(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。

4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。

大学本科-机械设计及其自动化专业-《机械制造基础》课后练习题（有答案和解析）1.(单选题)下面的叙述正确的是( )。

A顺序凝固有利于防止铸造应力的产生B同时凝固有利于防止缩孔的产生C铸造时浇注温度越高越好D铸件的结构斜度应设置在非加工表面正确答案：D题目解析：铸件的结构斜度应设置在非加工表面，这是为了便于从模具中取出铸件，同时避免在加工表面上留下不必要的痕迹。

选项A错误，因为顺序凝固并不能完全防止铸造应力的产生；选项B错误，因为同时凝固容易导致缩孔的产生；选项C错误，因为浇注温度过高会导致铸件产生缺陷。

2.(单选题)钢套镶铜轴承是一个双金属结构件，能够方便的铸造出该件的铸造方法是( )。

A金属型重力铸造B熔模铸造C离心铸造D低压铸造正确答案：C题目解析：离心铸造是一种利用离心力将液态金属浇入旋转的铸型中，使金属液在离心力的作用下贴紧铸型壁，从而获得各种形状的中空回转体铸件的铸造方法。

钢套镶铜轴承是一个双金属结构件，内层为钢套，外层为铜套，可以采用离心铸造的方法将两种金属材料结合在一起。

因此，答案为C。

3.(单选题)下面属于压焊的是( )。

A电渣焊B缝焊C氩弧焊D埋弧焊正确答案：B题目解析：缝焊是一种压焊方法，它使用旋转的滚轮电极对搭接的工件施加压力并进行焊接。

在焊接过程中，滚轮电极与工件接触部位产生电阻热，加上滚轮电极的挤压作用，形成连续的焊缝。

因此，正确的选项是B。

4.(单选题)在低碳钢焊接接头的热影响区中，力学性能最好的区域是( )。

A熔合区B正火区C部分相变区D过热区正确答案：B题目解析：在低碳钢焊接接头的热影响区中，正火区的力学性能最好。

正火区是焊接时焊缝两侧的金属正处于相变重结晶温度范围内，冷却后得到均匀细小的铁素体和珠光体组织，其力学性能优于母材。

相比之下，熔合区的化学成分和组织性能极不均匀，力学性能较差；部分相变区的组织不均匀，力学性能也不好；过热区的晶粒粗大，力学性能也较差。

因此，答案为B。

8-1 轴的功用是什么？转轴、传动轴、心轴有何区别？轴由哪些部分组成？答：轴用于支承旋转零件、传递转矩和运动。

工作时既承受弯矩又承受转矩的轴称为转轴。

用来支承转动零件，只承受弯矩而不传递转矩的轴称为心轴。

主要用于传递转矩而不承受弯矩，或所承受弯矩很小的轴称为传动轴。

轴通常由轴头、轴颈、轴肩、轴环、轴端及不装任何零件的轴段等部分组成。

8-2 轴的常用材料有哪些？什么时候选用合金钢？答：轴的常用材料为碳素钢和合金钢。

合金钢具有较高的机械性能和更好的淬透性，但价格较贵，可以在传递大功率、要求减轻轴的重量和提高轴颈耐磨性时采用，在一般工作温度下，合金钢和碳素钢具有相近的弹性模量，采用合金钢不能提高轴的刚度。

8-3 为什么一般转轴都做成阶梯形？阶梯轴的各段直径和长度应根据什么原则确定？答：阶梯轴各轴段截面的直径不同，各轴段的强度相近，且有利于轴上零件的装拆和固定。

因此阶梯轴在机器中的应用最为广泛。

阶梯轴的各段直径是在初估最小直径的基础上，根据轴上零件的固定方式及其受力情况等，逐段增大估算确定；轴的各段长度主要由轴上零件及相互间的距离所决定。

8-4 进行轴的结构设计时，应考虑哪些问题？答：1.便于轴上零件的装配；2.保证轴上零件的准确定位和可靠固定；3.轴的加工和装配工艺性好；4.减少应力集中，改善轴的受力情况8-5 试从减小轴上载荷、提高轴的强度出发，分别指出图（a）（b）中哪一种布置形式结构更合理？为什么？（a）（b）习题8-5图答：（a）图第一种布置形式的弯矩图第二种布置形式的弯矩图根据弯矩图，第二种布置形式更合理。

（b）图第一种布置形式的弯矩图第二种布置形式的弯矩图根据弯矩图，第一种布置形式更合理。

8-6 轴上零件常用的轴向固定和周向固定方法有哪些？答：常用的轴向固定方式有；轴肩和轴环套筒和圆螺母；弹性挡圈和紧定螺钉；轴端挡圈和圆锥面；常用的周向固定方式有键联接、花键联接、销联接，成形联接及过盈配合联接8-7 判断图中的1、2、3、4处轴的结构是否合理？为什么？习题8-7图答：1处：轴肩高度超过了轴承的安装尺寸，不合理；2处：轴头长度过长，不能实现齿轮的轴向固定；3、4处：结构合理，能保证轴承的轴向定位。

机械制图习题集答案第8章第8章机械制图习题集答案第1题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个螺纹销，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。

b) 图中的零件B是一个螺纹孔，它的内径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。

c) 图中的零件C是一个销轴，它的直径是8mm，长度是20mm。

d) 图中的零件D是一个螺母，它的外径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。

第2题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个平头螺栓，它的直径是10mm，长度是20mm。

b) 图中的零件B是一个垫圈，它的外径是20mm，内径是10mm。

c) 图中的零件C是一个螺母，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。

第3题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个螺纹销，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。

b) 图中的零件B是一个螺纹孔，它的内径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。

c) 图中的零件C是一个销轴，它的直径是8mm，长度是20mm。

d) 图中的零件D是一个螺母，它的外径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。

第4题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个平头螺栓，它的直径是10mm，长度是20mm。

b) 图中的零件B是一个垫圈，它的外径是20mm，内径是10mm。

c) 图中的零件C是一个螺母，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。

第5题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个螺纹销，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。

b) 图中的零件B是一个螺纹孔，它的内径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。

c) 图中的零件C是一个销轴，它的直径是8mm，长度是20mm。

第一章机械设计基础概论[复习题]一、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动示意图中，序号5、6所示部分属于（）A.动力部分B.传动部分C.控制部分D.工作部分4．如图为卷扬机传动示意图，图中序号3所示部分属于( )A.动力部分B.传动部分C.控制部分D.工作部分5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所示，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]一、单项选择题1A，2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度[复习题]一、单项选择题1．在平面机构中，每增加一个高副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束2．在平面机构中，每增加一个低副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束3．平面运动副所提供的约束为（）A.1B.2C.1或2D.3 4．平面运动副的最大约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．面接触 B．点或线接触 C．点或面接触 D．线或面接触6．若两构件组成高副，则其接触形式为（）A.线或面接触B.面接触C.点或面接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副 D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目10．图示为一机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d二、填空题1、两构件直接接触并能产生相对运动的联接称为 _____________。
