线性低密度聚乙烯_乙烯醋酸乙烯共聚物共混体系的相容性及性能

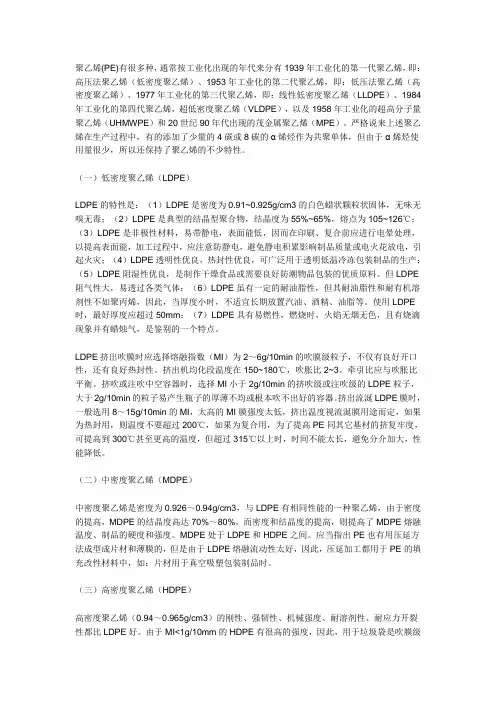

聚乙烯(PE)有很多种，通常按工业化出现的年代来分有1939年工业化的第一代聚乙烯，即：高压法聚乙烯（低密度聚乙烯）、1953年工业化的第二代聚乙烯，即：低压法聚乙烯（高密度聚乙烯）、1977年工业化的第三代聚乙烯，即：线性低密度聚乙烯（LLDPE）、1984年工业化的第四代聚乙烯，超低密度聚乙烯（VLDPE），以及1958年工业化的超高分子量聚乙烯（UHMWPE）和20世纪90年代出现的茂金属聚乙烯（MPE）。

严格说来上述聚乙烯在生产过程中，有的添加了少量的4碳或8碳的α烯烃作为共聚单体，但由于α烯烃使用量很少，所以还保持了聚乙烯的不少特性。

（一）低密度聚乙烯（LDPE）LDPE的特性是：（1）LDPE是密度为0.91~0.925g/cm3的白色蜡状颗粒状固体，无味无嗅无毒；（2）LDPE是典型的结晶型聚合物，结晶度为55%~65%，熔点为105~126℃；（3）LDPE是非极性材料，易带静电，表面能低，因而在印刷、复合前应进行电晕处理，以提高表面能，加工过程中，应注意防静电，避免静电积累影响制品质量或电火花放电，引起火灾；（4）LDPE透明性优良，热封性优良，可广泛用于透明低温冷冻包装制品的生产；（5）LDPE阻湿性优良，是制作干燥食品或需要良好防潮物品包装的优质原料。

但LDPE 阻气性大，易透过各类气体；（6）LDPE虽有一定的耐油脂性，但其耐油脂性和耐有机溶剂性不如聚丙烯，因此，当厚度小时，不适宜长期放置汽油、酒精、油脂等。

使用LDPE 时，最好厚度应超过50mm；（7）LDPE具有易燃性，燃烧时，火焰无烟无色，且有烧滴现象并有蜡烛气，是鉴别的一个特点。

LDPE挤出吹膜时应选择熔融指数（MI）为2～6g/10min的吹膜级粒子，不仅有良好开口性，还有良好热封性。

挤出机均化段温度在150~180℃，吹胀比2~3。

牵引比应与吹胀比平衡。

挤吹或注吹中空容器时，选择MI小于2g/10min的挤吹级或注吹级的LDPE粒子，大于2g/10min的粒子易产生瓶子的厚薄不均或根本吹不出好的容器。

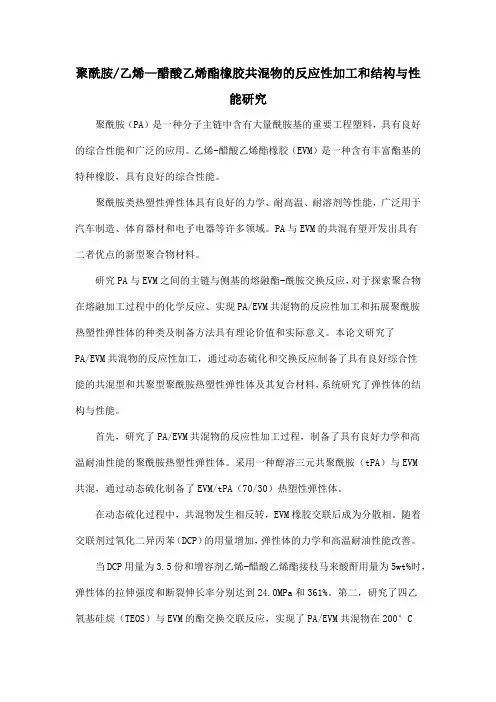

聚酰胺/乙烯—醋酸乙烯酯橡胶共混物的反应性加工和结构与性能研究聚酰胺（PA）是一种分子主链中含有大量酰胺基的重要工程塑料，具有良好的综合性能和广泛的应用。

乙烯-醋酸乙烯酯橡胶（EVM）是一种含有丰富酯基的特种橡胶，具有良好的综合性能。

聚酰胺类热塑性弹性体具有良好的力学、耐高温、耐溶剂等性能，广泛用于汽车制造、体育器材和电子电器等许多领域。

PA与EVM的共混有望开发出具有二者优点的新型聚合物材料。

研究PA与EVM之间的主链与侧基的熔融酯-酰胺交换反应，对于探索聚合物在熔融加工过程中的化学反应、实现PA/EVM共混物的反应性加工和拓展聚酰胺热塑性弹性体的种类及制备方法具有理论价值和实际意义。

本论文研究了PA/EVM共混物的反应性加工，通过动态硫化和交换反应制备了具有良好综合性能的共混型和共聚型聚酰胺热塑性弹性体及其复合材料，系统研究了弹性体的结构与性能。

首先，研究了PA/EVM共混物的反应性加工过程，制备了具有良好力学和高温耐油性能的聚酰胺热塑性弹性体。

采用一种醇溶三元共聚酰胺（tPA）与EVM共混，通过动态硫化制备了EVM/tPA（70/30）热塑性弹性体。

在动态硫化过程中，共混物发生相反转，EVM橡胶交联后成为分散相。

随着交联剂过氧化二异丙苯（DCP）的用量增加，弹性体的力学和高温耐油性能改善。

当DCP用量为3.5份和增容剂乙烯-醋酸乙烯酯接枝马来酸酐用量为5wt%时，弹性体的拉伸强度和断裂伸长率分别达到24.0MPa和361%。

第二，研究了四乙氧基硅烷（TEOS）与EVM的酯交换交联反应，实现了PA/EVM共混物在200°C以上的动态硫化，为PA/EVM共混物的高温动态硫化提供了新的方法和拓宽了加工温度范围。

硫化动力学分析结果表明，与DCP对EVM的交联反应相比，TEOS对EVM的酯交换交联反应具有较低的速率常数和活化能。

采用结晶性和耐高温性比tPA 更好的三元共聚酰胺（CTPA）与EVM共混，将酯交换反应应用于EVM/CTPA（70/30）共混物的动态硫化。

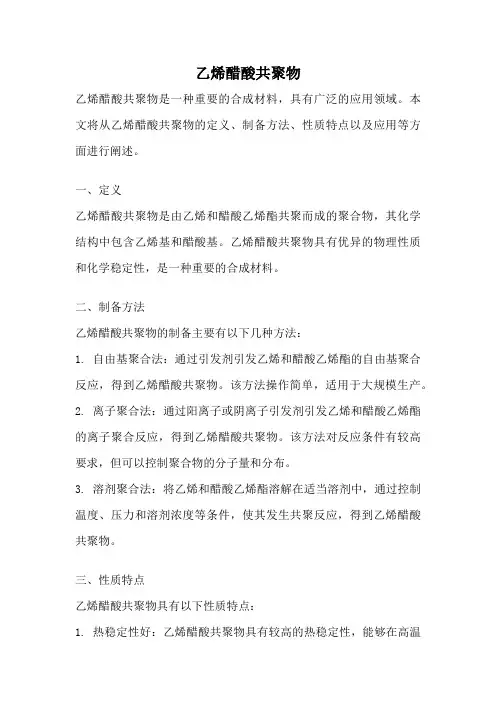

乙烯醋酸共聚物乙烯醋酸共聚物是一种重要的合成材料，具有广泛的应用领域。

本文将从乙烯醋酸共聚物的定义、制备方法、性质特点以及应用等方面进行阐述。

一、定义乙烯醋酸共聚物是由乙烯和醋酸乙烯酯共聚而成的聚合物，其化学结构中包含乙烯基和醋酸基。

乙烯醋酸共聚物具有优异的物理性质和化学稳定性，是一种重要的合成材料。

二、制备方法乙烯醋酸共聚物的制备主要有以下几种方法：1. 自由基聚合法：通过引发剂引发乙烯和醋酸乙烯酯的自由基聚合反应，得到乙烯醋酸共聚物。

该方法操作简单，适用于大规模生产。

2. 离子聚合法：通过阳离子或阴离子引发剂引发乙烯和醋酸乙烯酯的离子聚合反应，得到乙烯醋酸共聚物。

该方法对反应条件有较高要求，但可以控制聚合物的分子量和分布。

3. 溶剂聚合法：将乙烯和醋酸乙烯酯溶解在适当溶剂中，通过控制温度、压力和溶剂浓度等条件，使其发生共聚反应，得到乙烯醋酸共聚物。

三、性质特点乙烯醋酸共聚物具有以下性质特点：1. 热稳定性好：乙烯醋酸共聚物具有较高的热稳定性，能够在高温环境下保持较好的物理性能。

2. 机械性能优异：乙烯醋酸共聚物具有良好的强度和韧性，具有较高的拉伸强度和断裂伸长率。

3. 化学稳定性高：乙烯醋酸共聚物在常温下具有较好的耐酸碱性能，能够抵抗大部分有机溶剂的侵蚀。

4. 透明度高：乙烯醋酸共聚物具有良好的透明度，可制备成透明薄膜、透明容器等应用于光学领域。

5. 可加工性好：乙烯醋酸共聚物可通过注塑、吹膜、挤出等工艺进行加工，制备成不同形状的制品。

四、应用乙烯醋酸共聚物具有广泛的应用领域，主要包括以下几个方面：1. 包装材料：乙烯醋酸共聚物可制备成透明薄膜、透明容器等包装材料，广泛应用于食品、医药等领域。

2. 工业涂料：乙烯醋酸共聚物可作为工业涂料的基材，具有良好的附着力和耐候性。

3. 粘合剂：乙烯醋酸共聚物可用作粘合剂，在纺织、建筑等领域具有重要应用。

4. 功能材料：乙烯醋酸共聚物可以通过掺杂其他功能材料，如导电材料、抗菌材料等，制备具有特殊功能的复合材料。

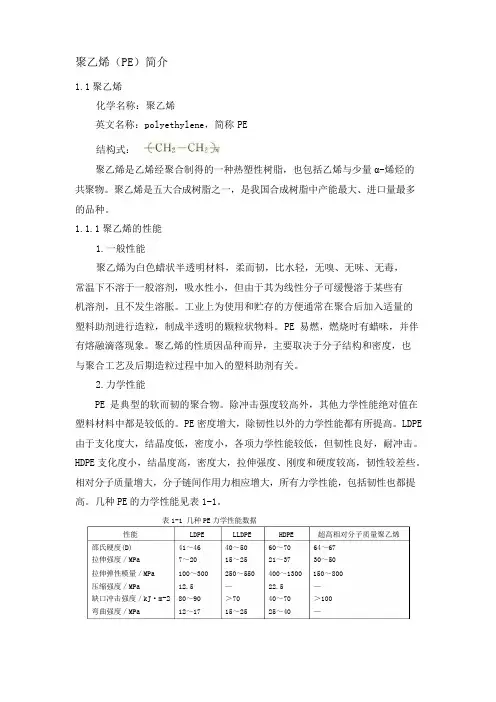

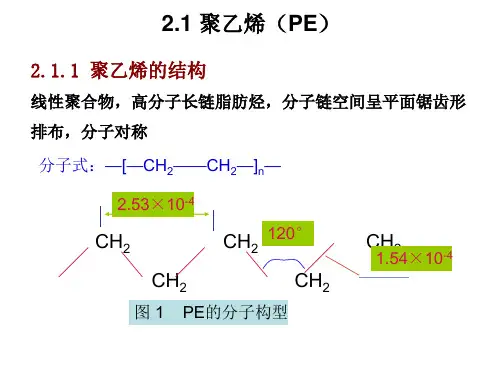

聚乙烯（PE）简介1.1聚乙烯化学名称：聚乙烯英文名称：polyethylene，简称PE结构式：聚乙烯是乙烯经聚合制得的一种热塑性树脂，也包括乙烯与少量α-烯烃的共聚物。

聚乙烯是五大合成树脂之一，是我国合成树脂中产能最大、进口量最多的品种。

1.1.1聚乙烯的性能1.一般性能聚乙烯为白色蜡状半透明材料，柔而韧，比水轻，无嗅、无味、无毒，常温下不溶于一般溶剂，吸水性小，但由于其为线性分子可缓慢溶于某些有机溶剂，且不发生溶胀。

工业上为使用和贮存的方便通常在聚合后加入适量的塑料助剂进行造粒，制成半透明的颗粒状物料。

P E易燃，燃烧时有蜡味，并伴有熔融滴落现象。

聚乙烯的性质因品种而异，主要取决于分子结构和密度，也与聚合工艺及后期造粒过程中加入的塑料助剂有关。

2.力学性能PE是典型的软而韧的聚合物。

除冲击强度较高外，其他力学性能绝对值在塑料材料中都是较低的。

PE密度增大，除韧性以外的力学性能都有所提高。

LDPE 由于支化度大，结晶度低，密度小，各项力学性能较低，但韧性良好，耐冲击。

HDPE支化度小，结晶度高，密度大，拉伸强度、刚度和硬度较高，韧性较差些。

相对分子质量增大，分子链间作用力相应增大，所有力学性能，包括韧性也都提高。

几种PE的力学性能见表1-1。

表1-1几种PE力学性能数据性能邵氏硬度(D)拉伸强度／MPaLDPE41～467～20LLDPE40～5015～25HDPE60～7021～37超高相对分子质量聚乙烯64～6730～50拉伸弹性模量／MPa100～300250～550400～1300150～800压缩强度／MPa缺口冲击强度／kJ·m-2弯曲强度／MPa 12.580～9012～17—＞7015～2522.540～7025～40—＞100—3.热性能PE受热后，随温度的升高，结晶部分逐渐熔化，无定形部分逐渐增多。

其熔点与结晶度和结晶形态有关。

HDPE的熔点约为125～137℃，MDPE的熔点约为126～134℃，LDPE的熔点约为105～115℃。

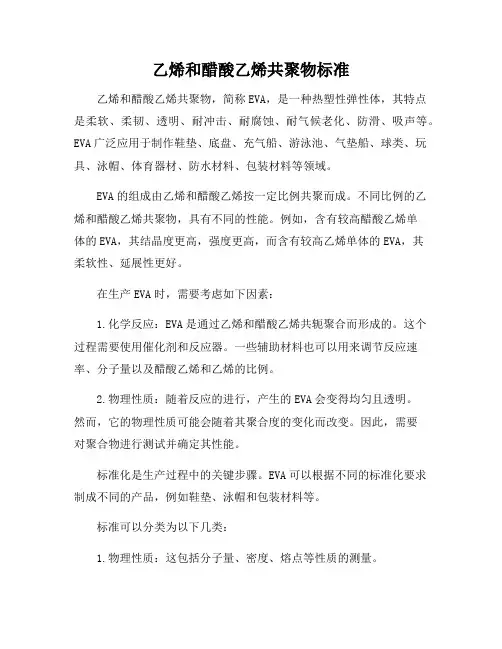

乙烯和醋酸乙烯共聚物标准
乙烯和醋酸乙烯共聚物，简称EVA，是一种热塑性弹性体，其特点是柔软、柔韧、透明、耐冲击、耐腐蚀、耐气候老化、防滑、吸声等。

EVA广泛应用于制作鞋垫、底盘、充气船、游泳池、气垫船、球类、玩具、泳帽、体育器材、防水材料、包装材料等领域。

EVA的组成由乙烯和醋酸乙烯按一定比例共聚而成。

不同比例的乙烯和醋酸乙烯共聚物，具有不同的性能。

例如，含有较高醋酸乙烯单
体的EVA，其结晶度更高，强度更高，而含有较高乙烯单体的EVA，其
柔软性、延展性更好。

在生产EVA时，需要考虑如下因素：
1.化学反应：EVA是通过乙烯和醋酸乙烯共轭聚合而形成的。

这个过程需要使用催化剂和反应器。

一些辅助材料也可以用来调节反应速率、分子量以及醋酸乙烯和乙烯的比例。

2.物理性质：随着反应的进行，产生的EVA会变得均匀且透明。

然而，它的物理性质可能会随着其聚合度的变化而改变。

因此，需要
对聚合物进行测试并确定其性能。

标准化是生产过程中的关键步骤。

EVA可以根据不同的标准化要求制成不同的产品，例如鞋垫、泳帽和包装材料等。

标准可以分类为以下几类：
1.物理性质：这包括分子量、密度、熔点等性质的测量。

2.化学性质：例如为酸价、过氧化物等的测量。

3.机械性能：例如拉伸强度、断裂伸长率、硬度、回弹力等。

4.环境和耐久性能：例如耐氧化性、耐热性、保形性、耐切割性等。

这些标准化措施旨在确保EVA的性能和质量，并满足各种应用要求。

EVA的使用广泛，因为它的性能和标准化质量可控性强。

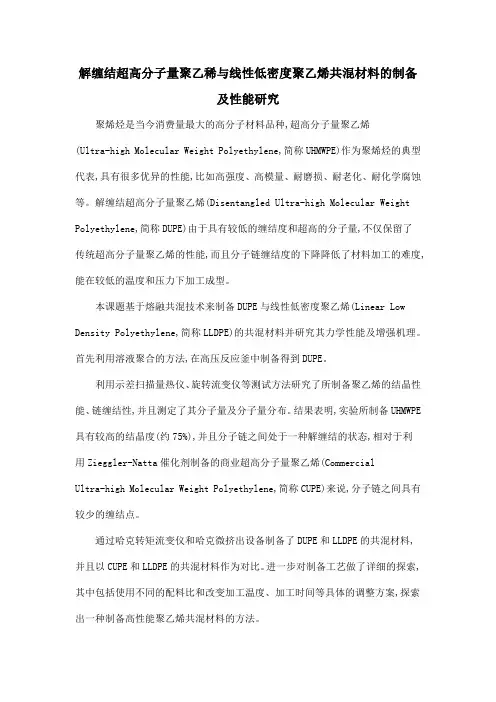

解缠结超高分子量聚乙稀与线性低密度聚乙烯共混材料的制备及性能研究聚烯烃是当今消费量最大的高分子材料品种,超高分子量聚乙烯(Ultra-high Molecular Weight Polyethylene,简称UHMWPE)作为聚烯烃的典型代表,具有很多优异的性能,比如高强度、高模量、耐磨损、耐老化、耐化学腐蚀等。

解缠结超高分子量聚乙烯(Disentangled Ultra-high Molecular Weight Polyethylene,简称DUPE)由于具有较低的缠结度和超高的分子量,不仅保留了传统超高分子量聚乙烯的性能,而且分子链缠结度的下降降低了材料加工的难度,能在较低的温度和压力下加工成型。

本课题基于熔融共混技术来制备DUPE与线性低密度聚乙烯(Linear Low Density Polyethylene,简称LLDPE)的共混材料并研究其力学性能及增强机理。

首先利用溶液聚合的方法,在高压反应釜中制备得到DUPE。

利用示差扫描量热仪、旋转流变仪等测试方法研究了所制备聚乙烯的结晶性能、链缠结性,并且测定了其分子量及分子量分布。

结果表明,实验所制备UHMWPE 具有较高的结晶度(约75%),并且分子链之间处于一种解缠结的状态,相对于利用Zieggler-Natta催化剂制备的商业超高分子量聚乙烯(CommercialUltra-high Molecular Weight Polyethylene,简称CUPE)来说,分子链之间具有较少的缠结点。

通过哈克转矩流变仪和哈克微挤出设备制备了DUPE和LLDPE的共混材料,并且以CUPE和LLDPE的共混材料作为对比。

进一步对制备工艺做了详细的探索,其中包括使用不同的配料比和改变加工温度、加工时间等具体的调整方案,探索出一种制备高性能聚乙烯共混材料的方法。

力学性能测试表明,DUPE/LLDPE共混材料的拉伸性能有较大幅度的提升。

本课题进一步在共混体系中引入聚乙烯蜡(Polyethylene Wax,简称WAX),利用WAX 低分子量以及低粘度的特性,在共混条件下使DUPE的分子链溶胀,使得LLDPE的分子链更易于穿插进DUPE的分子链网络体系中,进一步改善了共混特性,得到性能更优的共混材料。

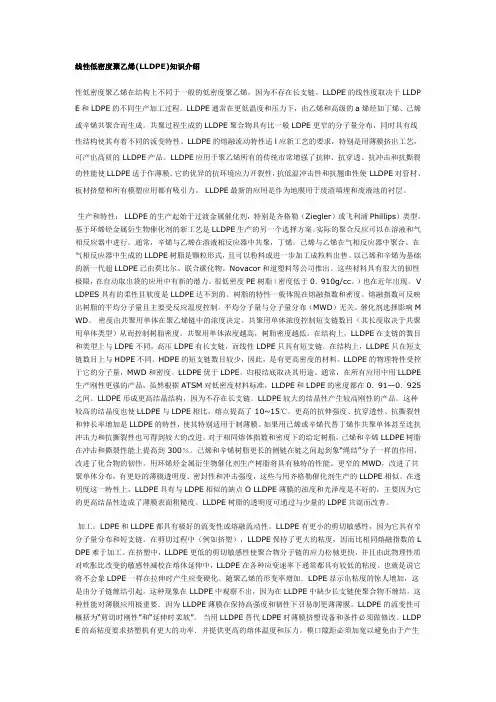

线性低密度聚乙烯(LLDPE)知识介绍性低密度聚乙烯在结构上不同于一般的低密度聚乙烯，因为不存在长支链。

LLDPE的线性度取决于LLDP E和LDPE的不同生产加工过程。

LLDPE通常在更低温度和压力下，由乙烯和高级的a烯烃如丁烯、己烯或辛烯共聚合而生成。

共聚过程生成的LLDPE聚合物具有比一般LDPE更窄的分子量分布，同时具有线性结构使其有着不同的流变特性。

LLDPE的熔融流动特性适l应新工艺的要求，特别是用薄膜挤出工艺，可产出高质的 LLDPE产品。

LLDPE应用于聚乙烯所有的传统市常增强了抗伸、抗穿透、抗冲击和抗撕裂的性能使LLDPE适于作薄膜。

它的优异的抗环境应力开裂性，抗低温冲击性和抗翘曲性使 LLDPE对管材、板材挤塑和所有模塑应用都有吸引力。

LLDPE最新的应用是作为地膜用于废渣填埋和废液池的衬层。

生产和特性： LLDPE的生产起始于过渡金属催化剂，特别是齐格勒（Ziegler）或飞利浦Phillips）类型。

基于环烯烃金属衍生物催化剂的新工艺是LLDPE生产的另一个选择方案。

实际的聚合反应可以在溶液和气相反应器中进行。

通常，辛烯与乙烯在溶液相反应器中共聚，丁烯。

己烯与乙烯在气相反应器中聚合。

在气相反应器中生成的LLDPE树脂是颗粒形式，且可以粉料或进一步加工成粒料出售。

以己烯和辛烯为基础的新一代超LLDPE已由莫比尔、联合碳化物。

Novacor和道塑料等公司推出。

这些材料具有很大的韧性极限，在自动取出袋的应用中有新的潜力。

很低密度PE树脂（密度低于0．910g/cc。

）也在近年出现。

V LDPES具有的柔性且软度是LLDPE达不到的。

树脂的特性一般体现在熔融指数和密度。

熔融指数可反映出树脂的平均分子量且主要受反应温度控制。

平均分子量与分子量分布（MWD）无关。

催化剂选择影响M WD。

密度由共聚用单体在聚乙烯链中的浓度决定。

共聚用单体浓度控制短支链数目（其长度取决于共聚用单体类型）从而控制树脂密度。

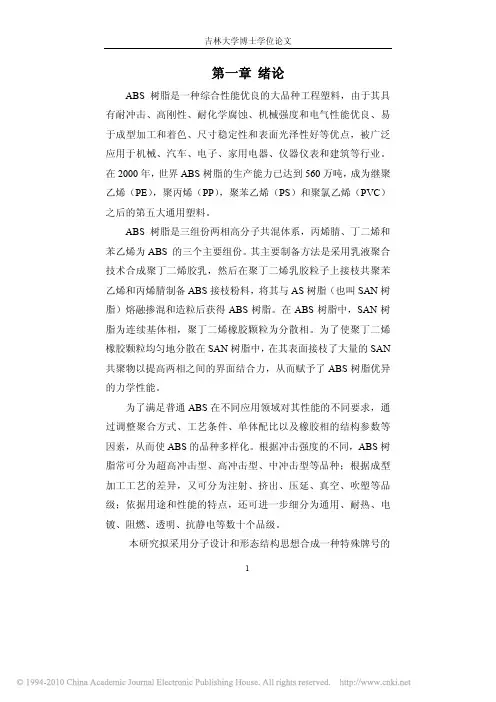

第一章 绪论ABS树脂是一种综合性能优良的大品种工程塑料，由于其具有耐冲击、高刚性、耐化学腐蚀、机械强度和电气性能优良、易于成型加工和着色、尺寸稳定性和表面光泽性好等优点，被广泛应用于机械、汽车、电子、家用电器、仪器仪表和建筑等行业。

在2000年，世界ABS树脂的生产能力已达到560万吨，成为继聚乙烯（PE），聚丙烯（PP），聚苯乙烯（PS）和聚氯乙烯（PVC）之后的第五大通用塑料。

ABS树脂是三组份两相高分子共混体系，丙烯腈、丁二烯和苯乙烯为ABS 的三个主要组份。

其主要制备方法是采用乳液聚合技术合成聚丁二烯胶乳，然后在聚丁二烯乳胶粒子上接枝共聚苯乙烯和丙烯腈制备ABS接枝粉料，将其与AS树脂（也叫SAN树脂）熔融掺混和造粒后获得ABS树脂。

在ABS树脂中，SAN树脂为连续基体相，聚丁二烯橡胶颗粒为分散相。

为了使聚丁二烯橡胶颗粒均匀地分散在SAN树脂中，在其表面接枝了大量的SAN 共聚物以提高两相之间的界面结合力，从而赋予了ABS树脂优异的力学性能。

为了满足普通ABS在不同应用领域对其性能的不同要求，通过调整聚合方式、工艺条件、单体配比以及橡胶相的结构参数等因素，从而使ABS的品种多样化。

根据冲击强度的不同，ABS树脂常可分为超高冲击型、高冲击型、中冲击型等品种；根据成型加工工艺的差异，又可分为注射、挤出、压延、真空、吹塑等品级；依据用途和性能的特点，还可进一步细分为通用、耐热、电镀、阻燃、透明、抗静电等数十个品级。

本研究拟采用分子设计和形态结构思想合成一种特殊牌号的1ABS接枝粉料，将其与PVC树脂和增塑剂共混后制备汽车仪表板表皮材料，能够提高表皮材料的熔体强度、熔体牵伸率、热挠变温度以及在吸塑成型过程中的脱模挺型性和花纹保持性。

PVC/ABS软质表皮材料在满足其具有良好冲击韧性的同时，必须同时满足产品的使用性能和真空成型工艺这两方面的要求。

产品的使用性能要求材料具有优异的低温冲击强度，合适的硬度、较高的拉伸强度和断裂伸长率。

线性低密度聚乙烯简介汇报人：2023-12-12•线性低密度聚乙烯概述•线性低密度聚乙烯的性能特点•线性低密度聚乙烯的应用领域目录•线性低密度聚乙烯的生产厂家与市场情况•线性低密度聚乙烯的环保与可持续发展问题•线性低密度聚乙烯的未来发展与研究方向目录01线性低密度聚乙烯概述定义与性质定义线性低密度聚乙烯（LLDPE）是一种由乙烯单体通过聚合反应形成的聚合物，具有长链结构。

性质LLDPE具有高分子量、低熔体流动速率、高强度、优良的韧性、抗冲击性、耐环境应力开裂性和良好的化学稳定性。

制造方法与工艺制造方法LLDPE主要采用高压自由基聚合工艺生产，催化剂一般采用铬系和钛系。

工艺流程首先将乙烯单体在高压下通过催化剂引发聚合，生成低分子量聚乙烯，然后通过调节聚合条件，控制聚合物分子量和分子量分布，得到LLDPE。

发展趋势与前景发展趋势随着人们对LLDPE性能要求的提高，LLDPE的生产工艺不断改进，产品性能持续优化，LLDPE薄膜的透明度、韧性和阻隔性能得到了显著提升。

前景随着包装、农业、电线电缆等领域对高性能聚乙烯需求的增长，LLDPE的市场前景广阔。

同时，随着环保意识的增强，LLDPE作为一种环保型材料，其应用领域也将进一步扩大。

02线性低密度聚乙烯的性能特点较高的拉伸强度线性低密度聚乙烯具有较高的拉伸强度，在低应变条件下表现出优良的抗冲击性能。

良好的韧性线性低密度聚乙烯具有较好的韧性，可以在低温下保持较好的塑性和冲击强度。

硬度与刚性线性低密度聚乙烯的硬度较低，同时具有较好的刚性，使其易于加工和成型。

力学性能热膨胀性线性低密度聚乙烯具有较低的热膨胀系数，使其在温度变化时尺寸稳定性较好。

熔点和结晶线性低密度聚乙烯具有较低的熔点和较高的结晶度，使其具有较好的耐热性和耐寒性。

热稳定性线性低密度聚乙烯在高温下具有良好的稳定性，可以在较宽的温度范围内保持其物理性能。

热性能电绝缘性线性低密度聚乙烯具有良好的电绝缘性能，可用于制造电线绝缘层和电子元件的包装材料。

醋酸乙烯酯共聚合物醋酸乙烯酯共聚合物是一类重要的高分子材料，通过醋酸乙烯酯与其他单体的共聚反应制得。

由于其独特的结构和性能，这类共聚合物在工业生产、日常生活以及科学研究中都发挥着不可或缺的作用。

本文将深入探讨醋酸乙烯酯共聚合物的合成方法、物理化学性质、应用领域以及未来的发展趋势。

一、醋酸乙烯酯共聚合物的合成醋酸乙烯酯共聚合物的合成通常涉及醋酸乙烯酯（VAc）与其他不饱和单体的共聚反应。

这些单体可以包括乙烯、丙烯酸酯、苯乙烯等。

共聚反应可以在自由基引发剂的存在下进行，通过调整反应条件（如温度、压力、单体比例等），可以获得具有不同组成和性能的共聚合物。

二、醋酸乙烯酯共聚合物的性质1. 物理性质：醋酸乙烯酯共聚合物通常呈现为白色或浅色固体，具有良好的柔韧性和可塑性。

其密度、熔点、溶解性等物理性质取决于共聚物的组成和结构。

2. 化学性质：这类共聚合物在化学上相对稳定，但在某些条件下（如高温、强氧化剂等）可能发生降解或交联反应。

此外，醋酸乙烯酯共聚合物还具有一定的可反应性，可以通过接枝、交联等方法进行化学改性。

三、醋酸乙烯酯共聚合物的应用1. 涂料和胶粘剂：醋酸乙烯酯共聚合物是涂料和胶粘剂行业的重要原料。

它们具有良好的粘附性、成膜性和耐水性，广泛应用于建筑、家具、包装等领域。

2. 纺织和造纸：在纺织和造纸工业中，醋酸乙烯酯共聚合物常用作浆料、增稠剂和分散剂，以提高产品的质量和性能。

3. 医药和生物材料：由于醋酸乙烯酯共聚合物具有良好的生物相容性和可降解性，它们在医药和生物材料领域也有广泛的应用，如药物载体、组织工程支架等。

四、醋酸乙烯酯共聚合物的发展趋势1. 高性能化：随着科技的进步和应用需求的提高，醋酸乙烯酯共聚合物的高性能化成为了一个重要的发展趋势。

通过优化合成工艺、引入特殊功能单体等方法，可以制备出具有优异力学性能、热稳定性、耐化学腐蚀性等性能的共聚合物。

2. 功能化：功能化是醋酸乙烯酯共聚合物另一个重要的发展方向。

光伏级乙烯-醋酸乙烯共聚物1. 结构和性质：光伏级乙烯-醋酸乙烯共聚物是由乙烯和醋酸乙烯以一定比例共聚而成的。

它的结构中含有乙烯和醋酸乙烯的重复单元。

根据醋酸乙烯的含量不同，可以调节共聚物的性质，如硬度、熔点、透明度等。

2. 特性和用途：光伏级乙烯-醋酸乙烯共聚物具有以下特性：良好的柔韧性和弹性，具有较高的拉伸强度和断裂伸长率。

优异的耐候性和耐化学性，能够抵抗紫外线、氧化、酸碱等环境影响。

优良的电绝缘性能和耐电压性能，适用于光伏行业中的电池封装和背板材料。

良好的粘接性能，可与其他材料（如玻璃、金属等）进行粘接。

基于以上特性，光伏级乙烯-醋酸乙烯共聚物在光伏行业中有广泛的应用：光伏电池封装，作为背板材料，提供电池的保护和支撑，同时具备良好的光透过性，提高电池的光吸收效率。

光伏模块胶粘剂，用于太阳能电池组件的粘接，提供良好的粘接强度和耐久性。

光伏背板，作为电池封装的背板材料，提供电池的机械支撑和保护。

其他应用，光伏级乙烯-醋酸乙烯共聚物还可以用于光伏薄膜、光伏灌封胶等领域。

3. 生产工艺：光伏级乙烯-醋酸乙烯共聚物的生产通常采用乙烯和醋酸乙烯的共聚反应。

具体工艺包括以下步骤：原料准备，准备乙烯和醋酸乙烯的高纯度原料。

反应聚合，将乙烯和醋酸乙烯与催化剂一起加入反应釜中，在一定温度和压力下进行聚合反应。

降温和固化，将反应产物进行降温处理，使其固化成为固态聚合物。

粉碎和筛分，对固化的聚合物进行粉碎和筛分，得到所需的光伏级乙烯-醋酸乙烯共聚物产品。

4. 环境影响和可持续性：光伏级乙烯-醋酸乙烯共聚物在使用过程中对环境的影响较小。

它具有较好的耐候性和耐化学性，能够在户外环境中长期稳定使用。

此外，光伏级乙烯-醋酸乙烯共聚物可以回收利用，促进可持续发展。

总结起来，光伏级乙烯-醋酸乙烯共聚物是一种重要的聚合物材料，具有良好的柔韧性、耐候性和粘接性能。

它在光伏行业中广泛应用于电池封装、背板材料和胶粘剂等领域。

生产工艺主要包括原料准备、反应聚合、降温和固化等步骤。

根据您提供的信息，GME QK 000457-2003 是中国标准化研究院发布的一项标准，题为《乙烯-醋酸乙烯共聚物》。

该标准主要针对乙烯-醋酸乙烯共聚物进行规范和评价，提供了该种共聚物的技术要求、试验方法和质量控制规定等内容。

具体来说，该标准可能包括以下方面的内容：
1. 产品分类和命名：对不同类型和等级的乙烯-醋酸乙烯共聚物进行分类和命名。

2. 技术要求：对乙烯-醋酸乙烯共聚物的外观、颜色、密度、熔融指数、酸酐含量、溶解性和热稳定性等技术指标进行规定。

3. 试验方法：描述了乙烯-醋酸乙烯共聚物各项技术指标的测试方法，确保对其性能进行准确可靠的检测。

4. 质量控制：指导生产厂家在生产中对乙烯-醋酸乙烯共聚物进行质量控制和质量保证的要求。

从这些信息来看，该标准的目的是为了规范乙烯-醋酸乙烯共聚物的质量和性能，保证其在工业和商业应用中的安全和可
靠性。

乙烯-醋酸乙烯共聚物是一种高分子材料，也叫EVA，具有优异的物理机械性能和化学稳定性，广泛应用于塑料制品、橡胶制品、建筑防水材料、医疗器械等领域。

因此，对其质量和性能进行规范化和标准化的重要性不言而喻。

从GME QK 000457-2003 这份标准出台至今，已经过去了近20年，随着科技的不断进步和产业的不断发展，这份标准也可能会发生一定的变化和更新。

因此，在应用这份标准时，建议参考最新版本的标准文件或与相关专业机构进行确认，以确保符合最新的技术要求和质量评价标准。

线性低密度聚乙烯(LLDPE)，是乙烯与少量高级α-烯烃(如丁烯-1、己烯-1、辛烯-1、四甲基戊烯-1等)在催化剂作用下，经高压或低压聚合而成的一种共聚物，密度处于0.915～0.940克/立方厘米之间。

但按ASTM 的D-1248-84规定，0.926～0.940克/立方厘米的密度范围属中密度聚乙烯(MDPE)。

新一代LLDPE将其密度扩大至塑性体(0.890～0.915克/立方厘米)和弹性体(<0.890克/立方厘米)。

但美国塑料工业协会(SPI)和美国塑料工业委员会(APC)只将LLDPE的范围扩大至塑性体，不包括弹性体。

上世纪80年代，Union Carbide和Dow Chemical公司将其早期销售的塑性体和弹性体称之为非常低密度的聚乙烯(VLDPE)和超低密度聚乙烯(ULDPE)树脂。

常规LLDPE的分子结构以其线性主链为特征，只有少量或没有长支链，但包含一些短支链。

没有长支链使聚合物的结晶性较高。

通常，LLDPE树脂用密度和熔体指数来表征。

密度由聚合物链中共聚单体的浓度决定。

共聚单体的浓度决定了聚合物中的短支链量。

短支链的长度则取决于共聚单体的类型。

共聚单体浓度越高，树脂的密度越低。

此外，熔体指数是树脂平均分子量的反映，主要由反应温度(溶液法)和加入链转移剂(气相法)来决定。

平均分子量与分子量分布无关，后者主要受催化剂类型影响。

LLDPE在20世纪70年代由Union Carbide公司工业化，它代表了聚乙烯催化剂和工艺技术的重大变革，使聚乙烯的产品范围显着扩大。

LLDPE用配位催化剂代替自由基引发剂，以及用较低成本的低压气相聚合取代成本较高的高压反应器，在比较短的时间内，便以其优异的性能和较低的成本，在许多领域已替代了LDPE。

目前LLDPE几乎渗透到所有的传统聚乙烯市场，包括薄膜、模塑、管材和电线电缆。

LLDPE产品无毒、无味、无臭，呈乳白色颗粒。

与LDPE相比具有强度高、韧性好、刚性强、耐热、耐寒等优点，还具有良好的耐环境应力开裂、耐撕裂强度等性能，并可耐酸、碱、有机溶剂等。

VLDPE 定义：极低密度PE(VLDPE)是具有低于0.915g／cc。

密度的线性乙烯共聚物。

商业供应的VLDPE 产品普通范围是0 ．880~0 ．910g／C ．C ，并包括超低密度聚乙烯。

VLDPE 具有的柔软度在以前只能由普通的低强度材料提供，例如乙烯一醋酸乙烯共聚物 (EVA)、乙烯一丙烯酸乙酯共聚物(EEA)和增塑PVC；VLDPE 具有与LLDPE 一样的韧性和宽的加工温度范围。

此外，VLDPE 表现出的封合性和柔软性，可与4％一18％的EVA 共聚物相比，同时还保持了LLDPE 的物理特性。

化学和性能VLDPE 树脂是由乙烯和其它a．烯烃，如丁烯、乙烯和辛烯共聚而成的，采用气相或者液相加工工艺均可。

密度。

份子量和份子量分布的不同由选择共聚单体含量、催化剂和聚合条件而定。

另外，共聚单体的选择对聚合物的物理特性有显著的影响。

VLDPE 产品的较低结晶度导致其成为柔软的聚合物，其模量可与含4％至18％的醋酸乙烯( VA)的共聚物相匹比，VLDPE 具有能量吸收特性，这可转化为具有突出的抗冲击性、抗穿透性和抗撕裂性。

因为熔点高，VLDPES 此外还具有比EVA 和其它极性乙烯共聚物更好的抗热变形性。

此外，线性乙烯共聚物的软化点随着密度减小而降低，由此VLDPE 的封合范围与LLDPE 相比有所加大。

另外，VLDPE 具有优良的热粘着强度和可密封性，即使受污染也如此。

VLDPE 的天然非极性是造成它们的抗化学性和热稳定性比极性聚合物好的原因。

VLDPE 与PE 和PP 的粘合力极佳，但是，这种材料的非极性造成与极性基材粘着力低于那些普通可达到与极性基村粘附的材料，例如醋酸乙烯共聚物。

VLDPE 的其它固有优点是优良的抗环境应力开裂性(ESCR)、极佳的抗崛挠寿命和抗屈挠龟裂性，及冷冲击性能。

加工VLDPE 的流变性能与线性PE 共聚物相似。

由此，VLDPE 通常可在现有PE 设备上加工，特殊是已设计用于加工LLDPE 的设备。
