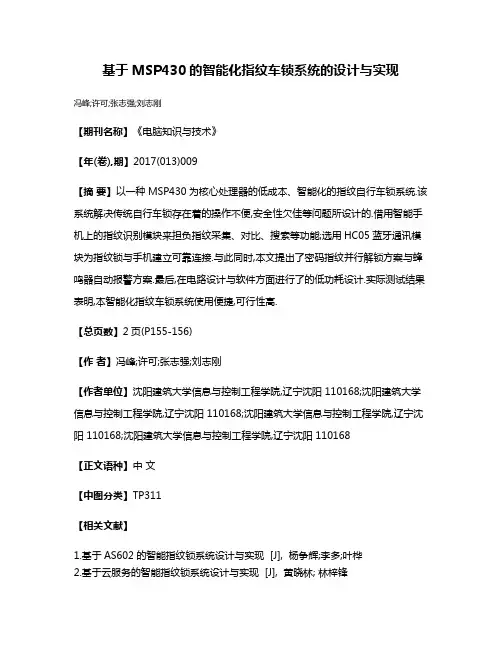

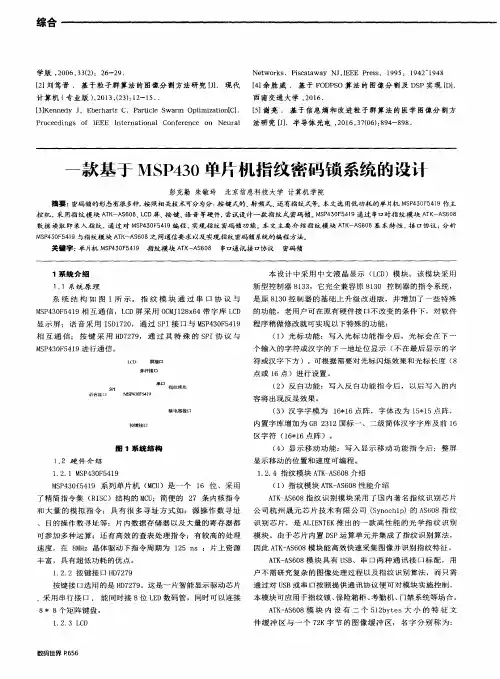

基于MSP430的智能化指纹车锁系统的设计与实现
冯峰;许可;张志强;刘志刚
【期刊名称】《电脑知识与技术》
【年(卷),期】2017(013)009
【摘要】以一种MSP430为核心处理器的低成本、智能化的指纹自行车锁系统.该系统解决传统自行车锁存在着的操作不便,安全性欠佳等问题所设计的.借用智能手机上的指纹识别模块来担负指纹采集、对比、搜索等功能;选用HC05蓝牙通讯模块为指纹锁与手机建立可靠连接.与此同时,本文提出了密码指纹并行解锁方案与蜂鸣器自动报警方案.最后,在电路设计与软件方面进行了的低功耗设计.实际测试结果表明,本智能化指纹车锁系统使用便捷,可行性高.
【总页数】2页(P155-156)
【作者】冯峰;许可;张志强;刘志刚
【作者单位】沈阳建筑大学信息与控制工程学院,辽宁沈阳 110168;沈阳建筑大学信息与控制工程学院,辽宁沈阳 110168;沈阳建筑大学信息与控制工程学院,辽宁沈阳 110168;沈阳建筑大学信息与控制工程学院,辽宁沈阳 110168
【正文语种】中文
【中图分类】TP311
【相关文献】
1.基于AS602的智能指纹锁系统设计与实现 [J], 杨争辉;李多;叶桦
2.基于云服务的智能指纹锁系统设计与实现 [J], 黄晓林; 林梓锋
3.基于STC89C52单片机的指纹密码锁系统设计与实现 [J], 杨朋飞; 聂亮; 陈靖; 蔡长龙
4.基于stm32的嵌入式智能自动锁车系统的设计与实现 [J], 张沛轩;许钟煌;叶兆恒;苏嘉俊;赵越;叶港峰;杨楚明
5.基于STM32智能指纹锁控制系统设计与实现 [J], 王彰云
因版权原因，仅展示原文概要，查看原文内容请购买。

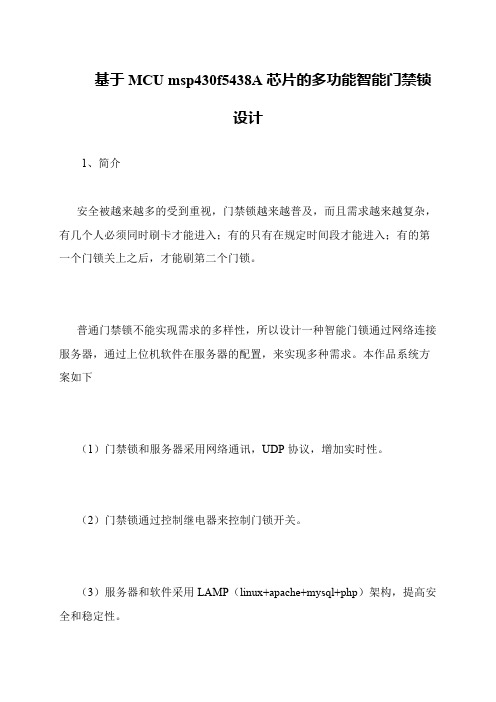

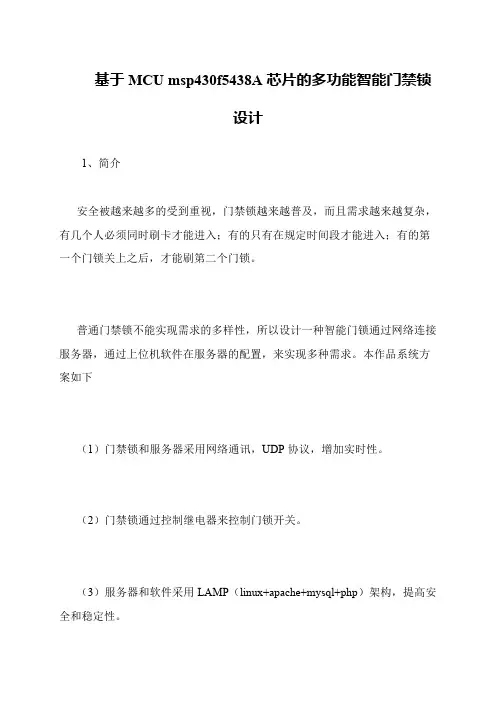

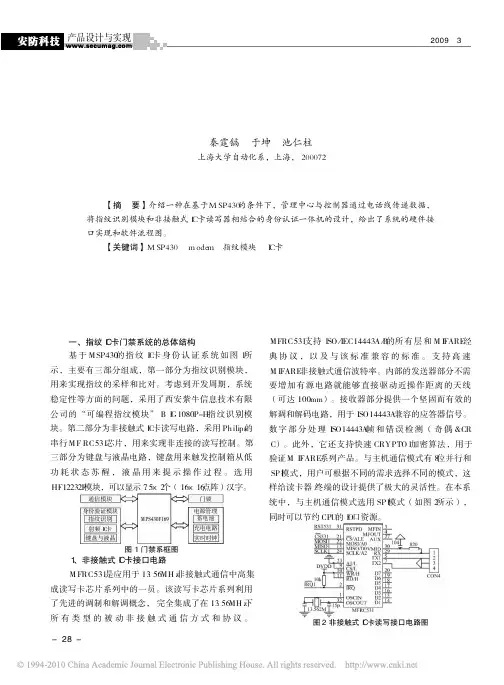

基于MCU msp430f5438A芯片的多功能智能门禁锁
设计
1、简介
安全被越来越多的受到重视，门禁锁越来越普及，而且需求越来越复杂，有几个人必须同时刷卡才能进入；有的只有在规定时间段才能进入；有的第一个门锁关上之后，才能刷第二个门锁。
普通门禁锁不能实现需求的多样性，所以设计一种智能门锁通过网络连接服务器，通过上位机软件在服务器的配置，来实现多种需求。
本作品系统方案如下
（1）门禁锁和服务器采用网络通讯，UDP协议，增加实时性。
（2）门禁锁通过控制继电器来控制门锁开关。
（3）服务器和软件采用LAMP（linux+apache+mysql+php）架构，提高安全和稳定性。
![毕业设计(论文)-基于msp430单片机的无线报警锁设计[管理资料]](https://img.taocdn.com/s1/m/1b07ce7a6529647d272852f9.png)

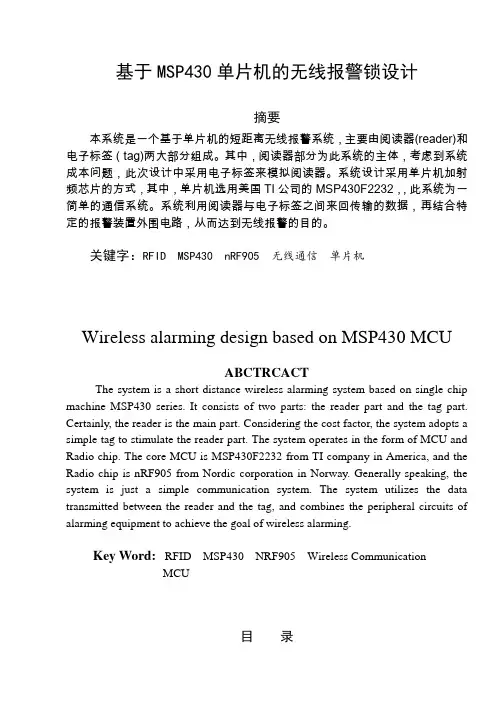

基于MSP430单片机的无线报警锁设计摘要本系统是一个基于单片机的短距离无线报警系统，主要由阅读器(reader)和电子标签（tag)两大部分组成。
其中，阅读器部分为此系统的主体，考虑到系统成本问题，此次设计中采用电子标签来模拟阅读器。
系统设计采用单片机加射频芯片的方式，其中，单片机选用美国TI公司的MSP430F2232，，此系统为一简单的通信系统。
系统利用阅读器与电子标签之间来回传输的数据，再结合特定的报警装置外围电路，从而达到无线报警的目的。
关键字：RFID MSP430 nRF905 无线通信单片机Wireless alarming design based on MSP430 MCUABCTRCACTThe system is a short distance wireless alarming system based on single chip machine MSP430 series. It consists of two parts: the reader part and the tag part. Certainly, the reader is the main part. Considering the cost factor, the system adopts a simple tag to stimulate the reader part. The system operates in the form of MCU and Radio chip. The core MCU is MSP430F2232 from TI company in America, and the Radio chip is nRF905 from Nordic corporation in Norway. Generally speaking, the system is just a simple communication system. The system utilizes the data transmitted between the reader and the tag, and combines the peripheral circuits of alarming equipment to achieve the goal of wireless alarming.Key Word:RFID MSP430 NRF905 Wireless CommunicationMCU目录前言 (1)第一章绪论 (2)课题背景 (2)无线射频识别技术概述 (2)课题进展 (4)后话 (4)第二章芯片简介 (5)单片机芯片MSP430F2232 (5)射频芯片N RF905 (6) (9)GFSK数据调制 (10)第三章系统硬件设计 (12)系统硬件组成 (12)系统电路设计 (12)第四章系统软件设计 (20)程序语言介绍 (20) (20) (20) (20)C语言程序设计流程 (20)MSP430F2232编程基础简介 (21) (21)MSP430F2232寄存器介绍 (21)程序流程图 (24)系统源代码 (27) (27)第五章系统仿真调试 (28) (28) (29) (29)结论 (30)参考文献 (31)致谢 (32)前言近二三十年来，自动识别技术在全球范围内得到了迅猛的发展，初步形成了一个涵盖条码识别技术，射频设别技术，生物特征识别技术，图像识别技术以及磁识别技术等的计算机，光，电，通信和网络技术为一体的高技术学科。
![毕业设计(论文)_基于plc电子密码锁设计[管理资料]](https://img.taocdn.com/s1/m/c8cca6f6eff9aef8951e06ee.png)
一、题目：基于PLC电子密码锁设计二、内容与要求：，专业知识及基本技能来分析和解决实际问题的能力。
，在指导老师的帮助下完成毕业设计。
，完成电子密码锁的设计，本设计要求易于操作，安全系数高，使用方便等优点。
三、设计（论文）起止日期：任务下达日期：年月日完成日期：年月日指导教师签名：年月日四、教研室审查意见：教研室负责人签名：年月日基于PLC电子密码锁设计摘要本设计是采用西门子PLC来设计密码程序的，程序中应用到了近20个计数器。
设计的密码锁外观图类似于银行取款机台上的键盘。
给人感觉就和那种输入密码的过程一样。
其实不然，本设计中采用了计数器控制的特点，每个计数器的次数设定为几次那么所对应的按键就要按几次。
本设计分为开锁环节和解锁环节，开锁环节设定六个按键有效，解锁环节设定了七个按键有效，这样一来设定的开锁密码位数就大于等于六位了，解锁密码位数就大于等于七位。
要看计数器设定的次数而定。
如果密码锁报警的话必须先输入解锁密码，后输入开锁密码方能开锁。
关键词PLC 电子密码锁梯形图Based on PLC electronic combination lock designAbstract The design is used to design the password Siemens PLC program, the program applied to nearly 20 counter. The combination lock appearance design similar to a bank on the ATM figure of the keyboard. Give a person feel and that kind of input password as the process. Actually otherwise, the design with the characteristics of the counter control, the number of times each counter set for several times so of the corresponding key to be a few times. This design is divided into the lock and unlock link link, the lock link set six key effective, unlock the link set seven key effective, so the unlock password digits set was bigger than the equal to six, unlock password was bigger than the equal to seven digits. To see the number of counter set and decide. If the combination lock alarm words must first input unlock password input unlock password can unlock after.Keywords:PLC electronic Locks ladder Diagram目录引言 (1)第1章电子密码锁的背景及应用 (2) (2) (2)电子密码锁的性能特点 (2)电子密码锁的电路组成部分 (3)电子密码锁的应用 (3)第2章密码锁的硬件设计 (4)S7—200PLC的系统组成 (4)S7—200 的系统基本构成 (4)主机单元 (4)控制要求 (5)I/O的确定 (5)存储容量的选择 (6)I/O模块的选择 (6)I/O口分配表 (6)PLC外部接线图 (8)第3章密码锁的软件设计 (9)梯形图 (9)第4章程序设计的局限性和优点 (19)结论 (20)致谢 (21)参考文献 (22)引言PLC具有控制能力强、可靠性高、使用灵活方便和易于编程、扩张、通信等一系列优点，是当今及今后工业控制的主要手段和控制核心，因此PLC技术、数控计数、计算机辅助设计、计算机辅助生产以及机器人技术、已并列为现代工业生产自动化的四大支柱。
![[MSP430学习笔记] 430加密总结](https://img.taocdn.com/s1/m/00ff15c45fbfc77da269b110.png)

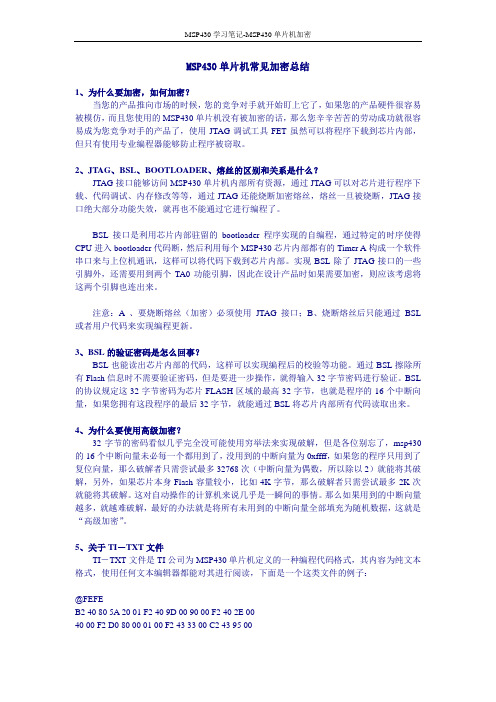

MSP430单片机常见加密总结1、为什么要加密，如何加密？当您的产品推向市场的时候，您的竞争对手就开始盯上它了，如果您的产品硬件很容易被模仿，而且您使用的MSP430单片机没有被加密的话，那么您辛辛苦苦的劳动成功就很容易成为您竞争对手的产品了，使用JTAG调试工具FET虽然可以将程序下载到芯片内部，但只有使用专业编程器能够防止程序被窃取。
2、JT AG、BSL、BOOTLOADER、熔丝的区别和关系是什么？JTAG接口能够访问MSP430单片机内部所有资源，通过JTAG可以对芯片进行程序下载、代码调试、内存修改等等，通过JTAG还能烧断加密熔丝，熔丝一旦被烧断，JTAG接口绝大部分功能失效，就再也不能通过它进行编程了。
BSL接口是利用芯片内部驻留的bootloader程序实现的自编程，通过特定的时序使得CPU进入bootloader代码断，然后利用每个MSP430芯片内部都有的Timer A构成一个软件串口来与上位机通讯，这样可以将代码下载到芯片内部。
实现BSL除了JTAG接口的一些引脚外，还需要用到两个TA0功能引脚，因此在设计产品时如果需要加密，则应该考虑将这两个引脚也连出来。
注意：A、要烧断熔丝（加密）必须使用JTAG接口；B、烧断熔丝后只能通过BSL 或者用户代码来实现编程更新。
3、BSL的验证密码是怎么回事？BSL也能读出芯片内部的代码，这样可以实现编程后的校验等功能。
通过BSL擦除所有Flash信息时不需要验证密码，但是要进一步操作，就得输入32字节密码进行验证。
BSL 的协议规定这32字节密码为芯片FLASH区域的最高32字节，也就是程序的16个中断向量，如果您拥有这段程序的最后32字节，就能通过BSL将芯片内部所有代码读取出来。
4、为什么要使用高级加密？32字节的密码看似几乎完全没可能使用穷举法来实现破解，但是各位别忘了，msp430的16个中断向量未必每一个都用到了，没用到的中断向量为0xffff，如果您的程序只用到了复位向量，那么破解者只需尝试最多32768次（中断向量为偶数，所以除以2）就能将其破解，另外，如果芯片本身Flash容量较小，比如4K字节，那么破解者只需尝试最多2K次就能将其破解。

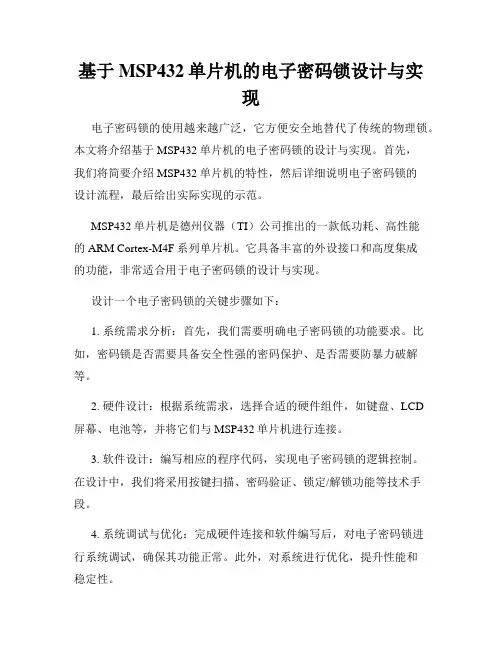

基于MSP432单片机的电子密码锁设计与实现电子密码锁的使用越来越广泛，它方便安全地替代了传统的物理锁。
本文将介绍基于MSP432单片机的电子密码锁的设计与实现。
首先，我们将简要介绍MSP432单片机的特性，然后详细说明电子密码锁的设计流程，最后给出实际实现的示范。
MSP432单片机是德州仪器（TI）公司推出的一款低功耗、高性能的ARM Cortex-M4F系列单片机。
它具备丰富的外设接口和高度集成的功能，非常适合用于电子密码锁的设计与实现。
设计一个电子密码锁的关键步骤如下：1. 系统需求分析：首先，我们需要明确电子密码锁的功能要求。
比如，密码锁是否需要具备安全性强的密码保护、是否需要防暴力破解等。
2. 硬件设计：根据系统需求，选择合适的硬件组件，如键盘、LCD屏幕、电池等，并将它们与MSP432单片机进行连接。
3. 软件设计：编写相应的程序代码，实现电子密码锁的逻辑控制。
在设计中，我们将采用按键扫描、密码验证、锁定/解锁功能等技术手段。
4. 系统调试与优化：完成硬件连接和软件编写后，对电子密码锁进行系统调试，确保其功能正常。
此外，对系统进行优化，提升性能和稳定性。
下面将详细介绍电子密码锁的设计与实现。
1. 系统需求分析在系统需求分析阶段，我们应该明确电子密码锁的基本功能。
例如，我们可以设置一个4位数字密码，并使用LCD显示屏显示输入密码的状态。
此外，我们还可以增加一些扩展功能，如多用户密码管理。
2. 硬件设计硬件设计是电子密码锁实现的基础。
我们可以选择一个合适的键盘作为输入设备，并通过引脚连接到MSP432单片机。
同时，我们还需要选择一个LCD屏幕用于显示密码输入的状态。
最后，电池或者电源适配器可以为系统提供电力。
3. 软件设计软件设计是电子密码锁设计中最关键的一步。
首先，我们需要编写按键扫描的代码，以便获取用户输入的密码。
然后，通过密码验证算法比对用户输入密码和预设密码是否匹配。
最后，根据密码验证的结果，控制锁的状态进行锁定或解锁。

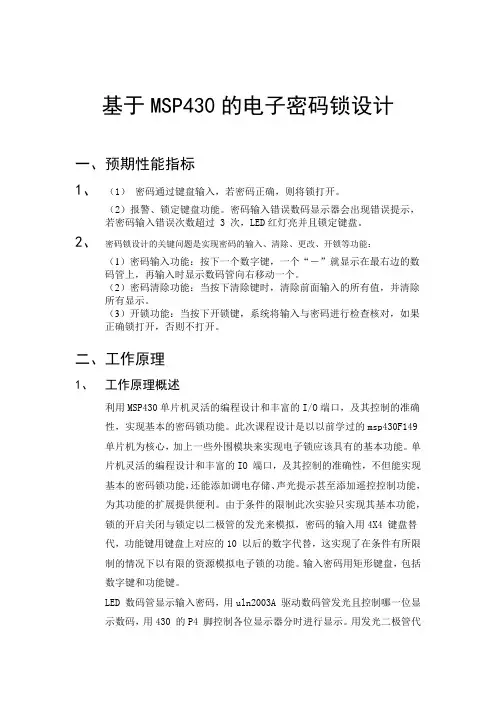

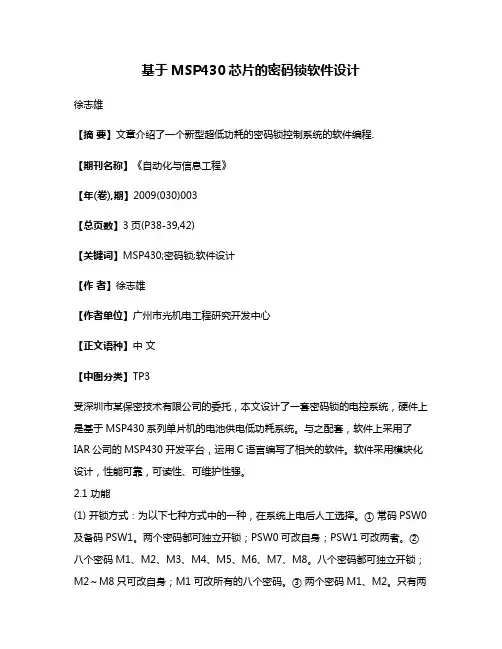

基于MSP430的电子密码锁设计一、预期性能指标1、（1）密码通过键盘输入，若密码正确，则将锁打开。
（2）报警、锁定键盘功能。
密码输入错误数码显示器会出现错误提示，若密码输入错误次数超过 3 次，LED红灯亮并且锁定键盘。
2、密码锁设计的关键问题是实现密码的输入、清除、更改、开锁等功能：（1）密码输入功能：按下一个数字键，一个“－”就显示在最右边的数码管上，再输入时显示数码管向右移动一个。
（2）密码清除功能：当按下清除键时，清除前面输入的所有值，并清除所有显示。
（3）开锁功能：当按下开锁键，系统将输入与密码进行检查核对，如果正确锁打开，否则不打开。
二、工作原理1、工作原理概述利用MSP430单片机灵活的编程设计和丰富的I/O端口，及其控制的准确性，实现基本的密码锁功能。
此次课程设计是以以前学过的msp430F149 单片机为核心，加上一些外围模块来实现电子锁应该具有的基本功能。
单片机灵活的编程设计和丰富的IO 端口，及其控制的准确性，不但能实现基本的密码锁功能，还能添加调电存储、声光提示甚至添加遥控控制功能，为其功能的扩展提供便利。
由于条件的限制此次实验只实现其基本功能，锁的开启关闭与锁定以二极管的发光来模拟，密码的输入用4X4 键盘替代，功能键用键盘上对应的10 以后的数字代替，这实现了在条件有所限制的情况下以有限的资源模拟电子锁的功能。
输入密码用矩形键盘，包括数字键和功能键。
LED 数码管显示输入密码，用uln2003A 驱动数码管发光且控制哪一位显示数码，用430 的P4 脚控制各位显示器分时进行显示。
用发光二极管代替开锁的电路，发光表示开锁锁定。
输入密码错误次数超过3 次，系统蜂鸣器响，发出警报。
打开电源后，显示器显示“0000”，设原始密码为“1234”，只要输入此密码便了开门。
这样可预防停电后再来电时无密码可用。
按“C”键，清除显示器为“000000”。
欲重新设定密码，先输入密码在案“*”。
