梳式打孔装订机拆卸安装维修方法

WL-50Ⅱ自动打孔装订机维修手册天津新技术产业园区万隆金融技术设备有限公司《WL-50自动打孔装订机维修手册》对机器使用过程中可能出现的故障及排除方法做了详细的说明，为装订机的维护及维修作了一般性的指导，如遇故障不能有效排除时，请及时与我公司联系。

拆装机器外壳步骤1、松开工作台紧固螺钉，取下工作台。

2、松开挡板镙钉，取下挡板。

3、松开压把紧固螺钉，取下压把。

4、按住“下降”键将钻刀置于最下位，关掉电源开关，拔掉电源线。

5、卸下后盖板，拆下线路板与控制面板相联的12排插线。

6、拆下外壳固定螺钉，托起外壳后端并向前倾斜，取下外壳。

7、拆下左侧板、右侧板。

至此，机器外罩拆卸完毕，可进行调试及各种故障的检修。

二、安装机器外罩的步骤：1、按住“下降”键将钻刀置于最下部，关掉电源开关，拔掉电源线。

2、安装左侧板、右侧板。

3、安装外壳。

4、将控制面板的12排线插入线路板插座。

5、安装压把。

6、安装挡板。

7、安装工作台。

机器外罩安装完毕。

常见故障及排除方法机器主要部分结构及名称见附图一。

一、钻刀旋转时摆动大钻刀已弯曲，需更换新钻刀。

二、钻孔不透钻刀未钻透被装订物而自动返回，可能是由下列原因造成的：（一）堵屑当钻刀出现堵屑时，可从以下几方面着手排除故障：1、钻刀堵屑将钻刀卸下，装入磨刀器套筒内，旋紧紧固螺钉，用顶料器将纸屑排出。

2、钻刀轴套内堵屑卸下钻刀，用长柄细改锥从钻刀轴套底部向上推，将其内部堆积的纸屑全部顶出。

3、法兰套内堵屑因排屑管道的堵塞而引起，排除堵屑即可恢复工作。

4、接屑盒积满纸屑而未及时清理，从而引起排屑管道的堵塞。

5、非正常操作造成堵屑：（1）被装订的纸张边缘码放不整齐、钻孔距纸边太近、两钻孔位置相交叠、在已钻孔或已装订位置上再次钻孔等情况下，会钻出一些非整圆的纸屑堵塞钻刀。

（2）在带有粘性（涂有胶水或糨糊的、不干胶纸等）或附胶膜的纸张上打孔后，未及时清除钻刀内的纸屑。

（3）装订物中夹杂有穿线、金属针等非纸张异物。

易力佳技术人员提醒您：梳式装订机操作比铆管装订机要复杂。

其实常见的胶圈文本装订机是所有装订机中，使用成本比较低的一种，耗材少成本低，这种活页装订方式易拆卸，可多次重复装订使用;增删页方便，胶圈直径的大小，决定了文本装订厚度，当然打孔能力还是有限，因此在使用胶圈装订机打孔时一定要看看装订机的参数，注意一次打孔纸张数量。

梳式文本装订机作为装订机中的一种，简易的梳式文本装订机在打孔后都是采用手动穿孔的方式固定好需要整理的材料。

下面就介绍下手动梳式胶圈装订机的使用方法。

1、把资料整理好，基于可以打孔了，如果梳式胶圈装订机很长时间没有用过，那么可以先用些废纸打孔试一试打孔装订机是不是还保持良好的工作状态，另外顺便检查下装订机的废屑容器。

2、打孔时，根据纸张大小选择好打孔位置，校准后放进入纸口，一定要顶到入纸口底部，然后下压手柄冲孔。

3、根据文件的厚度选择合适的胶圈，把胶圈套在机器的梳齿上，然后压下手柄拉开胶圈到合适的位置，用装订机的手柄拉开胶圈时，如果拉不开就把胶圈调个方向，把打好孔的资料按顺序套在拉开的胶圈上，抬起手柄合拢胶圈，取下资料，整个装订就可以了。

易力佳装订机汇编资料。

大型订书机拆卸方法摘要：一、大型订书机的基本介绍二、拆卸大型订书机的准备工作三、具体拆卸步骤四、拆卸后的部件清洁和保养五、注意事项正文：大型订书机在办公场所中十分常见，它的便捷性和高效性得到了广大用户的喜爱。

但是，当大型订书机出现故障或需要进行维修时，如何正确拆卸就成了一个问题。

下面，我们将详细介绍如何拆卸大型订书机，以及拆卸后的部件清洁和保养方法。

一、大型订书机的基本介绍大型订书机主要由机身、订书针、压柄、弹簧等部件组成。

在了解大型订书机的结构后，我们可以更方便地进行拆卸工作。

二、拆卸大型订书机的准备工作在拆卸大型订书机前，请确保已经关闭电源，并拔掉所有连接线。

此外，准备一些基本的工具，如螺丝刀、扁嘴钳等，以便拆卸过程中使用。

三、具体拆卸步骤1.使用螺丝刀卸下机身背面的螺丝，揭开机身。

2.取出订书针，注意不要弄丢弹簧。

3.用扁嘴钳拔出订书针，注意力度，以免损坏订书机其他部件。

4.取出压柄，小心弹簧弹出，可用钳子固定。

5.拆卸其他附属部件，如弹簧、塑料件等。

四、拆卸后的部件清洁和保养1.用干净的软布擦拭各部件，清除表面的灰尘和污垢。

2.涂抹适量的润滑油，以防部件生锈。

3.对于弹簧等易损部件，检查是否有损坏，如有损坏，需及时更换。

五、注意事项1.拆卸过程中，务必切断电源，确保安全。

2.拆卸时，切勿用蛮力，以免损坏部件。

3.清洁和保养部件时，避免使用含有酒精或其他刺激性成分的清洁剂，以免损坏部件表面。

4.组装时，确保各部件安装到位，避免使用不合适的螺丝或配件。

通过以上步骤，您可以顺利地完成大型订书机的拆卸、清洁和保养工作。

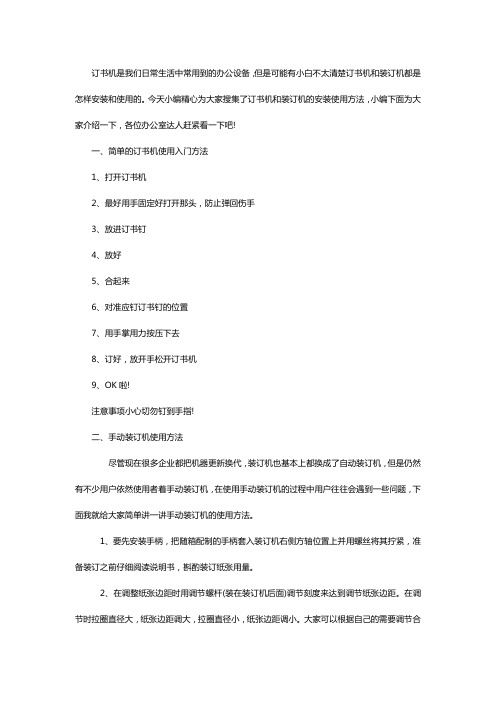

订书机是我们日常生活中常用到的办公设备，但是可能有小白不太清楚订书机和装订机都是怎样安装和使用的。

今天小编精心为大家搜集了订书机和装订机的安装使用方法，小编下面为大家介绍一下，各位办公室达人赶紧看一下吧!一、简单的订书机使用入门方法1、打开订书机2、最好用手固定好打开那头，防止弹回伤手3、放进订书钉4、放好5、合起来6、对准应钉订书钉的位置7、用手掌用力按压下去8、订好，放开手松开订书机9、OK啦!注意事项小心切勿钉到手指!二、手动装订机使用方法尽管现在很多企业都把机器更新换代，装订机也基本上都换成了自动装订机，但是仍然有不少用户依然使用者着手动装订机，在使用手动装订机的过程中用户往往会遇到一些问题，下面我就给大家简单讲一讲手动装订机的使用方法。

1、要先安装手柄，把随箱配制的手柄套入装订机右侧方轴位置上并用螺丝将其拧紧，准备装订之前仔细阅读说明书，斟酌装订纸张用量。

2、在调整纸张边距时用调节螺杆(装在装订机后面)调节刻度来达到调节纸张边距。

在调节时拉圈直径大，纸张边距调大，拉圈直径小，纸张边距调小。

大家可以根据自己的需要调节合3、将纸张放好后我们需要给纸张打孔，将纸张整理整齐，紧靠定位块，然后将纸张平行送入机器内，顶到位为止，左手压住纸张，右手握住手柄，往下压至刀片穿透纸张，再将手柄提起来。

4、在进行装订之前我们还要给机器上针，首先松开扣针器上的固定螺丝，取下扣针器，把订针尾部的弯钩挂入订针固定孔上，保持垂直，再把扣针器套入订杆原位，最后将扣针器上的固定螺丝拧紧就可以了。

5、进行到最后一步，装订，先把压脚手轮按顺时针方向转动升起压脚，将装订材料放入压脚下，将纸张放入，放开压脚手轮自动压紧，再把压脚手轮向逆时针方向转动180°左右锁紧后，再把订针手柄向逆时针方向旋转，订针穿过材料。

等到引线臂自动将线挂在订针钩线槽内后，此时就可以向上提手柄，在订针退出的同时，装订线会跟着锁紧，再向顺时针方向松开压脚手轮，就可以完成一针装订，重复以上程序就可以了。

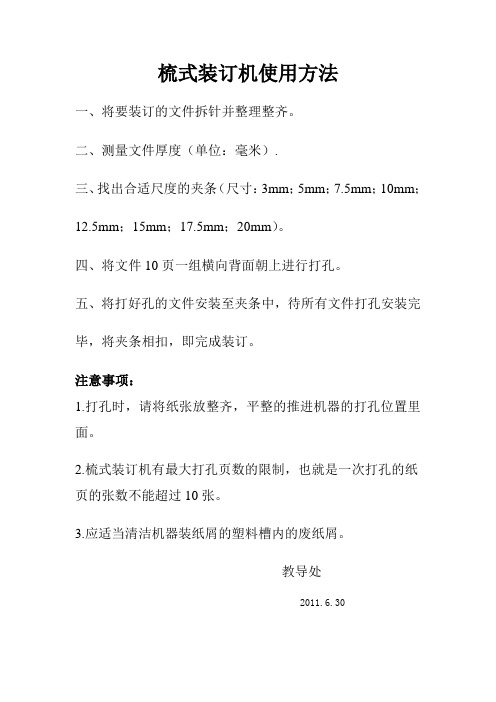

梳式装订机使用方法
一、将要装订的文件拆针并整理整齐。

二、测量文件厚度（单位：毫米）.
三、找出合适尺度的夹条（尺寸：3mm；5mm；7.5mm；10mm；
12.5mm；15mm；17.5mm；20mm）。

四、将文件10页一组横向背面朝上进行打孔。

五、将打好孔的文件安装至夹条中，待所有文件打孔安装完
毕，将夹条相扣，即完成装订。

注意事项：
1.打孔时，请将纸张放整齐，平整的推进机器的打孔位置里面。

2.梳式装订机有最大打孔页数的限制，也就是一次打孔的纸页的张数不能超过10张。

3.应适当清洁机器装纸屑的塑料槽内的废纸屑。

教导处
2011.6.30。

上海名优办公设备有限公司打孔装订机胶圈开环装置的正确使用与维修胶圈打孔装订机分为打孔和装订两步完成，可替代传统的两孔打孔机和两孔夹装订方式或绳索装订方式。

一、打孔装置1、打孔装置功能介绍打孔具备孔边距宽窄调节功能，使用时应根据需要装订的文件厚度来选择所需的孔间距。

孔边距分为窄边2.5mm，宽边4mm两个规格2.5mm孔边距一般适用于直径为6-12mm的胶环，可装订100页以下的文件4.0mm孔边距一般适用于直径为14-51mm的胶环，可装订100页以上500页以下的文件2、使用方法打孔时将文件整理整齐，平整放入打孔机的入纸口，左侧紧靠打孔机的纸定位装置以免错位。

注意：一般打孔机纸定位有A4 size和letter size两个调节，使用时应根据被打孔纸张规格来确定纸定位的位置。

3、故障分析⑴打孔时文件放不到位故障原因：超过入纸口最大如纸张数解决方法：参照使用说明书放入适合的张数⑵孔边距不在同一直线故障原因：入纸口持有纸屑堆积或未放置到位解决方法：清除入纸口处堆积纸屑，将文件放置到位二、开环装置1、开环装置功能介绍打孔机开环装置有挡环部分和拉环部分、手柄组成。

拉环部分由自锁功能，无论拉开到任何部位取消外力是装置都不应该自动弹回。

2、使用方法拉环时先将胶环开口端向上放入挡环架后部，以左侧挡环架的第一个梳齿对齐为基准。

为保证胶环的左右两端被均匀拉开，开环时可以用右手按住胶环中间部分，以便于钩头部位和环扣部位接触。

拉开时用力要适中，均匀拉开大约以胶圈直径的2/3为适宜，以便于打好孔的文件顺利放入。

3、故障分析⑴拉环时不能拉开故障分析：胶环放置错误装置卡住解决方法：将胶环开口端向上放入挡环架（1）拉钩条的钩头端要与挡环架右侧平齐，不允许露出挡环架右侧边缘（2）调节拉钩条位置后将1导向块位置放证于墙板的槽内，锁紧螺丝⑵拉环时左右不能同步拉开故障分析：拉钩钩头没有完全和钩头接触拉钩装置部分一端齿轮脱落解决方法：重新放入胶环确保钩头与胶环完全接触齿轮脱落解决方法见以下图示调节定向块，将左右两侧的横齿轮与拉钩条的齿轮槽为对以上为打孔装订机使用常见问题及解决方案为提高打孔装订机的使用寿命及效率请参照使用方法正确使用。

装订机维修
当我们接到装订机使用客户电话报修时，我们首先，
问购买机器时间，机器型号，故障现象，在什么情况下出的故障，这样可以方便我们判断故障大概位置，以方便带什么配件和工具，但不要忘记问机器维修地址，联系方式，不然你万事俱备，找不到机器是哪家报修那就笑了。

看：见到故障机器不要马上就拿工具拆机，要多看，看机器是否有客户自己拆装情况，外观是否有破损，（摔啦）。

是否钻刀堵纸，胶垫打穿了，忘记放胶管，护罩没有关闭，等低级问题。

不要拆了半天，原来是堵刀了，浪费时间也伤感情。

闻：闻机器是否有糊的味道，判断机器是否发生过温度失控现象。

记：打开机器后，先将各个线缆的位置，颜色，故障现象，你可能要拆的机械配件记录下来，可以用记号笔打上记号，现在技术发展的快，每个人都有手机可以直接拍照记录。

方便在机器维修故障处理好后，将其他部分恢复原状，不要修好了加热部分，装订的线缆不知道插那了，修好了东墙西墙来个洞。

那就得不偿失了。

另外如果故障实在处理不了。

视频，图片可以带回去和同事分享，集大家的智慧分析研究。

向我们技术咨询，故障原始图片，视频是最能够说明问题的方式。

切：这是比较关键的一步，好像医生把脉，通过万用表测量判断故障部位，例如;打孔电机不转，是否有220V电压输出，绕组是否断路，电容是否容量变小，等等
装订机维修技术咨询：
南京亚润技术部
孙鑫
2015-5-22。

机电设备维护拆卸方案及方法一、维护拆卸方案：1.明确维护目标：首先要明确维护目标，确定维护的重点和难点是什么，例如是否需要更换零部件、清洗设备内部等。

2.准备所需工具和设备：针对不同设备的特点，准备所需的工具和设备，例如螺丝刀、扳手、起重机、清洗液等。

3.制定工作计划：根据设备的使用情况和维护周期，制定工作计划，明确维护时间和需要参与维护的人员。

4.检查设备状态：在进行维护拆卸前，先对设备进行全面的检查，了解设备的运行状态和存在的问题，为后续维护工作提供依据。

5.制定拆卸步骤：根据设备的结构和拆卸需要，制定相应的拆卸步骤，保证拆卸的顺序和操作正确无误。

6.拆卸设备：按照拆卸步骤逐步进行设备的拆卸，注意对零部件的包装和标记，避免遗失或混乱。

7.清洗和更换零部件：在拆卸完成后，对设备进行清洗，并根据需要更换损坏或寿命到期的零部件。

8.检修和维护：对设备进行检修，修复损坏的部件，调整设备的运行参数，确保设备的正常运转。

9.装配设备：在完成设备的清洗、检修和维护后，按照拆卸的顺序逆向进行装配，注意装配的正确性和操作的安全性。

10.试运行和调试：在设备装配完成后，进行试运行和调试，确认设备的运行正常，没有异常情况和噪声。

11.验收和记录：对维护拆卸过程进行验收，确保维护工作的质量符合要求，并做好维护记录和设备的档案。

二、维护拆卸方法：1.安全操作：在进行维护拆卸工作前，要确保人员具备相应的安全防护意识，佩戴好安全帽、手套、护目镜等防护用具。

2.拆卸顺序：按照设备的拆卸顺序进行操作，先拆卸较大的部件，再逐步拆卸小部件，保证拆卸工作的有序进行。

3.标记和记录：在拆卸过程中，对零部件进行标记，便于后续的清洗、更换和装配工作，并做好维护记录，方便今后的维护工作参考。

4.注意细节：在拆卸过程中，注意维护细节，避免操作不当导致设备的进一步损坏，操作过程中要谨慎小心，不可急躁和粗暴。

5.定期检查与清洗：定期对设备进行检查和清洗，预防和清除设备内部的积尘和污垢，保持设备的清洁和正常运转。
