Aruba AC健康检查手册V0 1

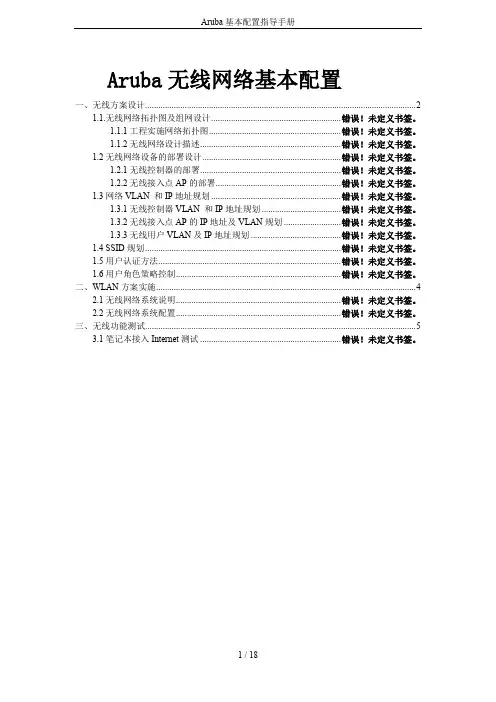

Aruba基本配置指导手册Aruba无线网络基本配置一、无线方案设计 (2)1.1.无线网络拓扑图及组网设计........................................................... 错误！未定义书签。

1.1.1工程实施网络拓扑图............................................................ 错误！未定义书签。

1.1.2无线网络设计描述................................................................ 错误！未定义书签。

1.2无线网络设备的部署设计............................................................... 错误！未定义书签。

1.2.1无线控制器的部署................................................................ 错误！未定义书签。

1.2.2无线接入点AP的部署......................................................... 错误！未定义书签。

1.3网络VLAN 和IP地址规划 ........................................................... 错误！未定义书签。

1.3.1无线控制器VLAN 和IP地址规划 .................................... 错误！未定义书签。

1.3.2无线接入点AP的IP地址及VLAN规划 .......................... 错误！未定义书签。

1.3.3无线用户VLAN及IP地址规划 ......................................... 错误！未定义书签。

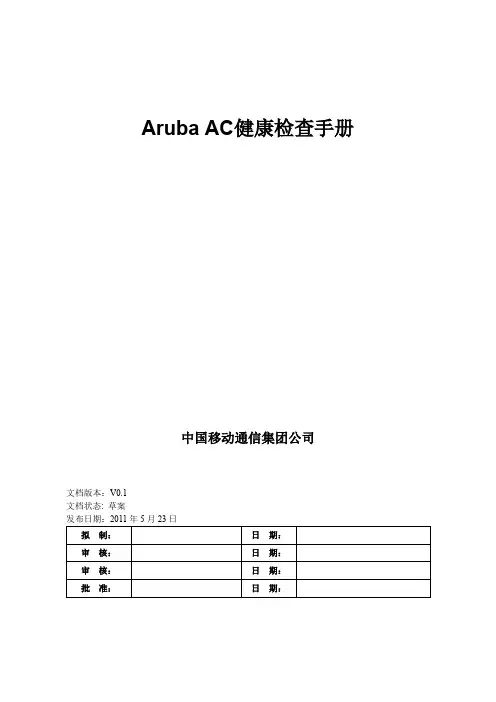

Aruba AC健康检查手册中国移动通信集团公司文档版本：V0.1文档状态: 草案文档说明：本文档针对Aruba AC设备健康检查手册，对Aruba AC的健康检查将遵循本文进行（本文档编号依照以下原则进行：x.y.z x: 大版本更新，文档结构变化，0表示草案y: 具体方案的更改，部分内容的修正z: 文字修改，奇数为包含对上一版修改记录的稿子偶数为对上修改稿的定稿）文档修订历史目录第1章健康检查手册使用说明 (5)第2章基本运行情况及管理性检查 (6)第3章硬件运行情况 (8)第4章接口运行情况 (9)第5章wlan业务运行情况 (10)第6章AC设备冗余备用情况 (12)附录一健康检查结果记录表 (13)附录1.1健康检查结果汇总表 (13)附录1.2健康检查结果详表 (13)关键词：Aruba，AC，Wlan，健康检查摘要：本文提供了针对Aruba AC设备健康检查方法和标准，能够有助于加强对ArubaAC运行维护。

缩略语清单：AC：Access Control, wlan网络中接入控制器,用户管理AP及无线用户AP：Access point，无线接入点，用于为无线用户提供无线网络的接入。

wlan 网络中的边缘设备参考资料清单：[1] 《Aruba AC 用户手册》，Aruba Networks Technology (China) Co., Ltd.[2] 《Aruba AC 安装手册》，Aruba Networks Technology (China) Co., Ltd.[3] 《Aruba AC 后插版配置指导手册》，Aruba Networks Technology (China) Co.,Ltd.[4] 《Aruba AC 业务平台配置手册》,Aruba Networks Technology (China) Co.,Ltd.第1章健康检查手册使用说明1、本手册适用产品：Aruba AC，具体型号包括MC8K-Z700,MC8K-Z9002、本手册涉及检查指令和检查标准等,如无特别说明均在业务平台命令行模式下。

第一章全息生物电健康检测仪工作原理全息生物电检测仪波及医学、生物信息学、电子工程学等多个学科。

运用先进的电子设施采集人体经穴生物电流，汇总到中心数据库进行剖析，返回数据信息供应综合判读，对被测者的健康状况和主要问题做出剖析判断，并提出规范的防治建议。

其拥有全面、无创、适用、简易、快捷、经济、易于推行普及等特色和优势。

在短时间内实现重要疾病的潜藏期预警，多种疑难病症的病因追踪。

大到有没有癌症危机；血糖和胆固醇能否过高；心血管能否闭塞；有没有中风危机；有没有结石状况；肝功能能否正常；脊椎能否异样，小到体内细菌病毒状况；环境污染之各种毒素（重金属、食品增加剂、电磁波辐射等）有否构成威迫；孩子体内的微量元素能否正常等等都能够洞悉得清清楚楚。

任何一种疾病都有一个从量变到质变的过程，传统医疗系统只有当病变细胞发展到必定的程度才能发现，但此时人体的病变已经特别严重。

我们的检测项目特别多，基本波及到人体健康的方方面面，包含内分泌系统、免疫系统、呼吸系统、血液循环系统、神经系统、生殖系统、运动系统、泌尿系统等等系统所包含的诸多项，还可以够对亚健康及疾病病因进行查问等。

如：糖尿病是何种原由以致，真切做到对症治疗。

一般来说，在多种检测项目中血液酸碱度检测和脊椎神经系统检测是丈量人体基础健康的最重要的项目，现代人的多种重要疾病基本上是由上述双方面的原由惹起的。

当今科技之发展令人惊叹不已，科学家可从一个细胞复制出一只羊，也能藉一根头发验出某人之遗传基因。

而医学与美容科技之发展，在先进电脑的辅助下，更是与日俱增。

欧美医学界已展望：电脑医生时代已经到临。

此仪器现宽泛被欧美各先进国家之医院所采纳，其功能之先进，远远当先传统化验所所采纳之生化仪器，能供应快速、正确、安全而全面性的健康状况参照数据，是预防医学的一项大打破。

此仪器应用物理学之基础，联合电脑超速运算之帮助，在无需脑扫描、照 X 光、及抽血验尿之状况下，便能于数分钟内检测出患者身体健康数据。

ARUBA AC实验（PSK、PORTAL、MAC和802.1X认证）2020-4-27作者：J|NQQ:342774473Aruba AC实验（PSK、PORTAL、MAC和802.1X认证）一、实验拓扑图二、无线控制器初始化配置三、 电脑设置手动IP 与无线控制器互联。

四、增加VLAN、无线控制器管理IP(192.168.53.107)和IPSET认证允许。

五、添加192.168.53.250默认路由。

六、添加VLAN默认网关七、添加DHCP服务器和网段八、新建无线组（HM和ZP）九、新建Guest无线配置文件(PSK+PORTAL认证VLAN10)9.1新建Guest角色配置9.2新建Guest AAA配置9.3新建Gues VAP配置9.4在VAP配置增加Guest 无线SSID9.5关联Guest VAP 无线VLAN9.6添加vlan nat 访问外网9.8添加Potal认证关联9.9建立内部用户测试Portal认证。

9.10设置Portal认证跳转页面和自动跳转时间十、新建Staff无线配置文件(802.1X认证VLAN20)10.1新建Staff角色配置10.2添加Radius服务器和Radius组10.3添加L2 802.1X配置文件10.4添加Staff AAA配置10.5添加VLAN NAT10.6新建Staff VAP 文件10.7新建Staff VAP 的SSID文件10.8关联Staff无线VLAN十一、新建VIP无线配置文件(MAC+PORTAL认证VLAN30)11.1新建VIP角色配置11.2新建VIP AAA配置11.3新建VIP VAP配置11.4新建VIP SSID配置11.5新建VLAN NAT11.6绑定电脑MAC地址11.6新建和绑定VIP角色PORTAL文件十二、新建Fasion无线配置文件(802.1X认证VLAN40)12.1新建Fasion角色文件12.2新建Fashion AAA配置12.3新建Fash VAP配置12.4新建Fashion SSID 配置12.5关联Fasion VLAN12.6添加Fasion VLAN NAT。

Aruba WLAN 简明配置手册目录目录 (2)1.初始化配置 (3)1.1.无线控制器初始化配置 (3)1.2.恢复出厂设置－无线控制器 (4)1.3.恢复出厂设置－Aruba AP (4)2.基本网络参数配置及维护 (6)2.1.基本网络参数配置 (6)2.2.控制器基本维护操作 (7)2.3.管理员帐号管理 (9)3.理解Aruba WLAN配置结构框架 (11)3.1.基本WLAN服务配置 (11)3.2.基于角色的用户策略管理 (12)4.配置范例 (14)4.1.建立WPA2-PSK服务 (14)4.2.建立Portal认证 (19)4.3.建立802.1X认证 (28)4.4.同一SSID中为不同用户配置不同的权限 (38)4.5.设置用户期限 (39)4.6.设定区域管理 (43)4.7.配置日志服务器 (49)4.8.带宽限制 (49)1.初始化配置1.1.无线控制器初始化配置Enter System name [Aruba3400]:Enter VLAN 1 interface IP address [172.16.0.254]:Enter VLAN 1 interface subnet mask [255.255.255.0]:Enter IP Default gateway [none]:Enter Switch Role, (master|local) [master]: ————————————控制器角色Enter Country code (ISO-3166), <ctrl-I> for supported list: cn———————控制器所在国家代码，此选项影响You have chosen Country code CN for China (yes|no)?:yes可用RF channel及功率参数Enter Time Zone [PST-8:0]: UTC8:0——————————————－时区系统（UTC、PST等）及所在时区Enter Time in UTC [06:07:59]: 6:11:30——————————————所选时区系统的标准时间而不是本地时间，Enter Date (MM/DD/YYYY) [8/14/2011]: 否则控制器的时钟可能就不对了。

上海市徐汇区漕宝路 400 号明申商务广场 608 室
路雨信息为您提供最佳的无线体验
十、 修改 AP 名称和所在组
在新跳出来的页面里在 AP Group 的下拉选项里选择合适的已经建立好的 AP Group， 把页面拉到最下端后修改 AP 的名称。具体操作如下图：
上海市徐汇区漕宝路 400 号明申商务广场 608 室
配置好以上的设置后，我们就可以使用配置好的 IP 地址，在 PC 端通过 HTTPS 连接到 控制器上进行配置。
三、 配置新的 Policy
配置接入客户端在接入到无线网络后的规则。使用页面的方式找到 configuration SECURITY Access Control Policies 在 policy 下可以配置接入客户端的 rules。这些 rule 可以根据源和目标的来进行，同时还可以配置相应的协议 rule。示例如下：
七、 配置 SSID 和加密方式
SSID 里可以配置连接加密方式和修改 SSID 名称。 具体的配置路径如下： Configuration WIRELESS AP Configuration SSID 修改示例如下图：
上海市徐汇区漕宝路 400 号明申商务广场 608 室
路雨信息为您提供最佳的无线体验
上海市徐汇区漕宝路 400 号明申商务广场 608 室
路雨信息为您提供最佳的无线体验
Do you wish to shutdown all the ports (yes|no)? [no]: Current choices are: System name: Aruba200 VLAN 1 interface IP address: 192.168.0.123 VLAN 1 interface subnet mask: 255.255.255.0 IP Default gateway: none Switch Role: master Country code: cn Time Zone: PST-8:0 Ports shutdown: no If you accept the changes the switch will restart! Type <ctrl-P> to go back and change answer for any question Do you wish to accept the changes (yes|no)y System restarted!

Sum mmary

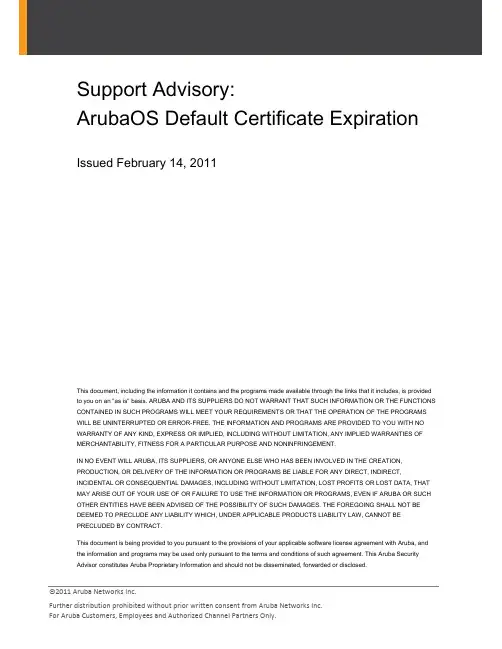

On June 29, 2011 the default SSL/TLS certificate c “s securelogin.arubanetwo ” th hat is d on all Aruba controlle ers will expire. While this default certificate c w never in was ntended for installed product tion use, Ar ruba is awar re that a number of cus stomers are e using this certificate in i product tion network ks. These customers c w need to replace the will e certificate. Affected customers c have tw wo options: 1. Replace the e default ce ertificate wit th a certifica ate issued by b an internal certificate e authority or a public certificate authority. a This T option is recomme ended and provides p the e greatest security. he ArubaOS S image to a version nu umber equa al to or greater than 3.4 4.4.1, 2. Upgrade th 5.0.3.2, 6.0 0.1.0, or 6.1.0.0. These e software images i con ntain a new default cert tificate that will replace e the expirin ng certificate e. This option does no ot provide go ood security y, since all Aruba custo omers have e access to the same certificate c an nd impersonation attac cks are possible.

全科亚健康智能检测仪使用说明书第一章全息生物电健康检测仪工作原理全息生物电检测仪涉及医学、生物信息学、电子工程学等多个学科。

运用先进的电子设备采集人体经穴生物电流，汇总到中心数据库进行分析，返回数据信息提供综合判读，对被测者的健康状况和主要问题做出分析判断，并提出规范的防治建议。

其具有全面、无创、实用、简便、快捷、经济、易于推广普及等特点和优势。

在短时间内实现重大疾病的潜伏期预警，多种疑难病症的病因追踪。

大到有没有癌症危机；血糖和胆固醇是否过高；心血管是否闭塞；有没有中风危机；有没有结石情况；肝功能是否正常；脊椎是否异常，小到体内细菌病毒情况；环境污染之种种毒素（重金属、食品添加剂、电磁波辐射等）有否构成威胁；孩子体内的微量元素是否正常等等都可以洞悉得一清二楚。

任何一种疾病都有一个从量变到质变的过程，传统医疗体系只有当病变细胞发展到一定的程度才能发现，但此时人体的病变已经非常严重。

我们的检测项目非常多，基本涉及到人体健康的方方面面，包括内分泌系统、免疫系统、呼吸系统、血液循环系统、神经系统、生殖系统、运动系统、泌尿系统等等系统所包含的诸多项，还可以对亚健康及疾病病因进行查询等。

如：糖尿病是何种原因导致，真正做到对症治疗。

一般来说，在多种检测项目中血液酸碱度检测和脊椎神经系统检测是测量人体基础健康的最重要的项目，现代人的多种重大疾病基本上是由上述两方面的原因引起的。

现今科技之发展令人叹为观止，科学家可从一个细胞复制出一只羊，也能藉一根头发验出某人之遗传基因。

而医学与美容科技之发展，在先进电脑的协助下，更是一日千里。

欧美医学界已预测：电脑医生时代已经来临。

此仪器现广泛被欧美各先进国家之医院所采用，其功能之先进，远远领先传统化验所所采用之生化仪器，能提供迅速、准确、安全而全面性的健康状况参考数据，是预防医学的一项大突破。

此仪器应用物理学之基础，结合电脑超速运算之帮助，在无需脑扫描、照X光、及抽血验尿之情况下，便能于数分钟内检测出患者身体健康数据。

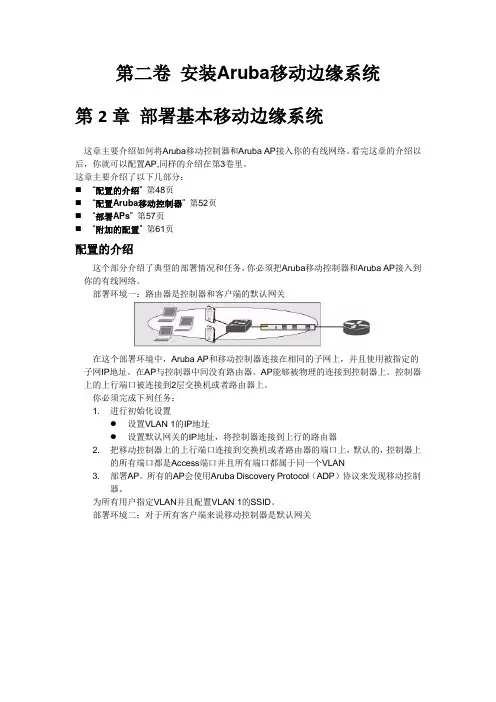

第二卷安装Aruba移动边缘系统第2章部署基本移动边缘系统这章主要介绍如何将Aruba移动控制器和Aruba AP接入你的有线网络。

看完这章的介绍以后，你就可以配置AP,同样的介绍在第3卷里。

这章主要介绍了以下几部分：⏹“配置的介绍” 第48页⏹“配置Aruba移动控制器” 第52页⏹“部署APs” 第57页⏹“附加的配置” 第61页配置的介绍这个部分介绍了典型的部署情况和任务，你必须把Aruba移动控制器和Aruba AP接入到你的有线网络。

部署环境一：路由器是控制器和客户端的默认网关在这个部署环境中，Aruba AP和移动控制器连接在相同的子网上，并且使用被指定的子网IP地址。

在AP与控制器中间没有路由器。

AP能够被物理的连接到控制器上。

控制器上的上行端口被连接到2层交换机或者路由器上。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的上行端口连接到交换机或者路由器的端口上，默认的，控制器上的所有端口都是Access端口并且所有端口都属于同一个VLAN3. 部署AP。

所有的AP会使用Aruba Discovery Protocol（ADP）协议来发现移动控制器。

为所有用户指定VLAN并且配置VLAN 1的SSID。

部署环境二：对于所有客户端来说移动控制器是默认网关在这个部署环境中，Aruba移动控制器和AP在不同的子网中，而且AP在多个子网中。

移动控制器将作为无线网络的一个路由器（移动控制器作为无线客户端的默认网关）。

控制器上的上行端口被连接到2层交换机或路由器上；这是一个属于VLAN 1的Access 端口。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的接口连接到交换机或者路由器的接口上3. 部署AP。

所有的AP会使用DNS或DHCP来发现移动控制器。

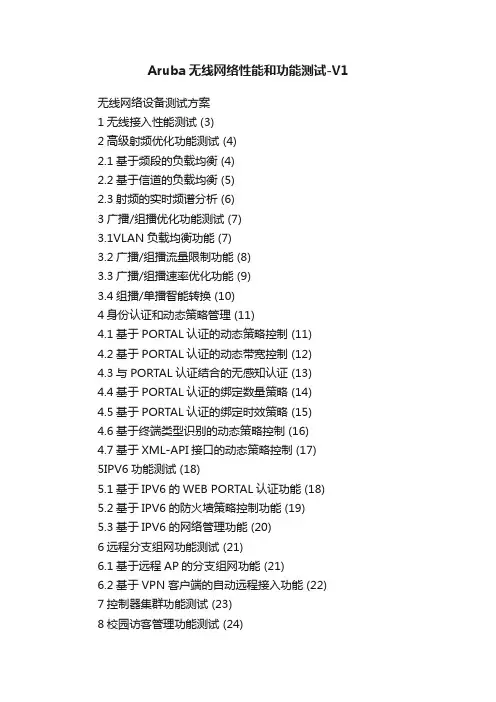

Aruba无线网络性能和功能测试-V1无线网络设备测试方案1无线接入性能测试 (3)2高级射频优化功能测试 (4)2.1基于频段的负载均衡 (4)2.2基于信道的负载均衡 (5)2.3射频的实时频谱分析 (6)3广播/组播优化功能测试 (7)3.1VLAN负载均衡功能 (7)3.2广播/组播流量限制功能 (8)3.3广播/组播速率优化功能 (9)3.4组播/单播智能转换 (10)4身份认证和动态策略管理 (11)4.1基于PORTAL认证的动态策略控制 (11)4.2基于PORTAL认证的动态带宽控制 (12)4.3与PORTAL认证结合的无感知认证 (13)4.4基于PORTAL认证的绑定数量策略 (14)4.5基于PORTAL认证的绑定时效策略 (15)4.6基于终端类型识别的动态策略控制 (16)4.7基于XML-API接口的动态策略控制 (17)5IPV6功能测试 (18)5.1基于IPV6的WEB PORTAL认证功能 (18) 5.2基于IPV6的防火墙策略控制功能 (19)5.3基于IPV6的网络管理功能 (20)6远程分支组网功能测试 (21)6.1基于远程AP的分支组网功能 (21)6.2基于VPN客户端的自动远程接入功能 (22)7控制器集群功能测试 (23)8校园访客管理功能测试 (24)8.1基于自助注册方式的访客帐号管理 (24)8.2基于联系人EMAIL确认的帐号自助注册 (25)8.3基于手机短消息（SMS）的访客帐号分发 (26)9综合网管功能测试 (27)9.1对多厂商无线产品的统一管理 (27)9.2对无线网络用户的统一管理 (28)9.3管理员权限分级控制功能 (29)1无线接入性能测试1.1单AP接入性能测试测试说明测量在单个AP下的客户端的数据传输性能，建议尽可能在较为封闭的无干扰环境下进行。
