变送器标准作业指导书

智能变送器校验作业指导书1、作业目的：校验测量的准确性。

2、作业要求：标准仪器精度高于被检表。

3、作业内容：调正校验。

4、作业的准备和危害识别：4.1、工具：数字电流表，标准压力发生器，250Ω电阻，手持终端，24VDC电源，导线及常用工具。

4.2、电源正负端连接正确，并符合供电要求，手持终端不能挂于电源两端，电流表的量程选择正确。

5、作业方法：5.1、接上电源并将电流表和250Ω电阻（如有安全栅则不必接电阻）串接在电源回路中，手持终端挂于变送器的电源端子的正负端或250Ω电阻两端。

5.2、把压力发生器输出与变送器的高压侧正确连接，低压侧放空。

5.3、接通电源预热5分钟以上。

5.4、用手持终端设定需要的变送器各项参数。

（参阅各自专用的手持终端使用说明书。

）5.5、校验：5.5.1 下限调整：在高压侧通入下限压力。

调节外部调零机构，使输出显示为0%，电流表指示应为4mA。

5.5.2 上限调整：在高压侧通入上限压力值。

调整外部调零机构，使输出显示100%，电流表指示应为20mA。

5.5.3 线性校准：在高压侧通入0% 25% 50% 75% 100%的压力值，输出显示应为0% 25% 50% 75% 100%。

电流表指示应为4mA 8mA 12mA 16mA 20mA。

6、检查与验收6.1、正确填写校验单，由验收人员对变送器的校验内容的准确性进行确认，并在校验单上签名。

6.2、调校完后，停电并拆除与设备的一切连接。

上好前后盖子及螺丝等，保证变送器的完整。

7、仪表投运时要求及注意事项：7.1、根据现场实际情况对零位加以调整。

7.2、正确操作投运方法，防止仪表单向受压。

压力变送器检定作业指导书1.操作步骤:1.1 检测外观，装配牢固。

1.2 根据压力变送器量程选择相应压力泵和压力模块（选择大于最接近的）。

1.3 智能数字压力校验仪测量档正极接变送器的负级，变送器的正级接流量仪的15号正极;流量仪的6号流量输入正与16号24V输出负短接,27.28号线是220V 的电源线。

1.4 根据量程在（4mA，8mA，12mA，16mA，20mA）对应的压力值进行检定，检定其上升与下降的误差值。

1.5 计算结果判断变送器是否合格，允许误差=精度等级×(标准量程上限-下限）÷100实测误差=最大误差÷(实测量程上限-下限)×100精度=级别2×最大值÷100允许误差（%）= ×最大值÷100(连接流量计等仪器时)2.设备的使用及维护:2.1使用标准器前,首先检查仪器的合格校正标签有无过期,无标签的仪器不可使用，必须认真检查标准器及配套设备是否完好,检查标准器具检定(校准)证书是否在有效期内, 检查线路连接是否符合要求。

2.2 查看仪器的量程，最小刻度，使用时应注意哪些事项，按照使用说明书的要求及相应的操作程序正确操作，检定(校准)工作必须按照检定规程或校准规范进行。

2.3 仪器出现问题不正常运作时，要及时联系技术人员进行检修，严格擅自拆修和自行处理。

2.4 工作完毕必须将仪器电源切断后进行卫生清理，保持台面整洁。

2.5 每次检定后将压力泵、模块、接头擦试干净，并放入相应的盒中保管。

2.6 每隔两月将智能数字压力校验仪通电，保证能正常使用。

2.7 每年定期将压力模块送往质量技术监督局检定，校验标准器误差。

3.安全注意事项：3.1注意通电时不要触电。

4.执行记录4.1标准室温湿度记录表4.2 检定/校准证书号目录4.3 标准室仪器点检记录表。

智能压力（差压）变送器作业指导书智能压力（差压）变送器作业指导书一、编制目的：帮助和指导班组有效处理智能压力（差压）变送器故障，对存在的危险进行分析，并采取相应的安全措施进行规避，以确保作业安全和质量。

二、适用范围：各装置中的智能压力（差压）变送器。

三、采用标准：四、工作原理：智能压力（差压）变送器将介质通过引压管引入变送器测量室，使测量室的膜片产生微小位移，再利用电容式、振弦式、扩散硅式等技术将微小位移转换为标准电流+数字脉冲信号输出。

智能变送器具有优良的性能：高精度、大量程比、自诊断功能、调试检查方便等。

可用于差压、流量、表压和绝压、真空度、液位和比重的测量场合。

五、作业步骤、危险分析、安全措施：接到工艺电话，首先立即赶赴主控室和现场，观察、询问故障现象，掌握第一手材料，然后到现场作相应的危险分析，并向工艺车间申请相关作业票，最后待工艺监护人员到现场时，才开始动手作业，其步骤如下：七、使用的工具和劳保要求：使用的工具：个人工具（10”活扳手、万用表、一字/十字螺丝刀等）、10”管钳、HART手操器、一块干净抹布或塑料薄膜、排液时所需接液桶等。

劳保要求：工作服着装，戴好安全帽、护目眼睛和劳保手套（或防酸碱手套）；甚至还需要氧气呼吸器、安全带；拆卸时，必须要佩戴防护面罩。

附录：智能压力（差压）变送器校验步骤及使用维护：1．回零检查：1）关闭二次阀；2）将表堵头螺钉松开排堵； 3）检查仪表零位，若超差调整零位； 4）投用及清洁现场。

2．变送器零位、量程校验：智能压力（差压）变送器和普通变送器一样也需要校验，如果在校验中误差超过允许值时需要用HART手操器或在上位机上进行调整。

以下以HART手操器为例进行说明。

校验准备：标准压力信号发生器、标准250Ω电阻（或电阻箱）、万用表、HART手操器、24V DC稳压电源及连接件、导线等。

1）将HART手操器通信端口与变送器正确连线，打开电源，按“MENU”键，直至显示窗口上出现“A:CALIBRATE”调整画面，然后进行校验。

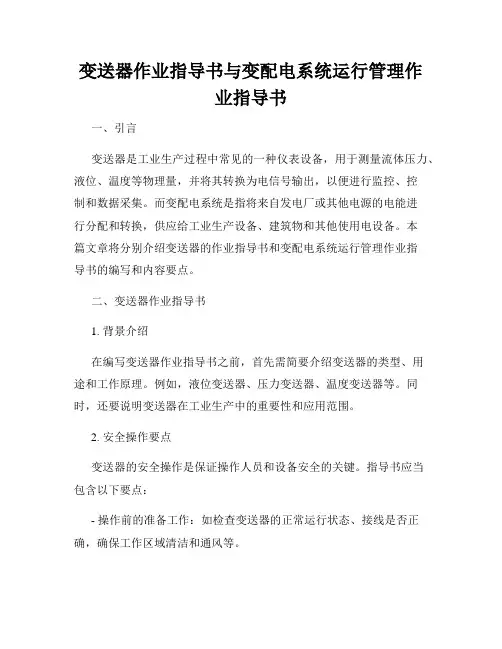

变送器作业指导书与变配电系统运行管理作业指导书一、引言变送器是工业生产过程中常见的一种仪表设备，用于测量流体压力、液位、温度等物理量，并将其转换为电信号输出，以便进行监控、控制和数据采集。

而变配电系统是指将来自发电厂或其他电源的电能进行分配和转换，供应给工业生产设备、建筑物和其他使用电设备。

本篇文章将分别介绍变送器的作业指导书和变配电系统运行管理作业指导书的编写和内容要点。

二、变送器作业指导书1. 背景介绍在编写变送器作业指导书之前，首先需简要介绍变送器的类型、用途和工作原理。

例如，液位变送器、压力变送器、温度变送器等。

同时，还要说明变送器在工业生产中的重要性和应用范围。

2. 安全操作要点变送器的安全操作是保证操作人员和设备安全的关键。

指导书应当包含以下要点：- 操作前的准备工作：如检查变送器的正常运行状态、接线是否正确，确保工作区域清洁和通风等。

- 操作过程中的注意事项：如避免过度拉拽或冲击变送器、避免水和化学液体进入变送器内部等。

3. 操作步骤在变送器作业指导书中，需要详细描述变送器的操作步骤，包括以下内容：- 启动和关闭变送器的方法和顺序；- 相关仪表的读数和记录；- 清洁和维护的方法和频率。

4. 故障排除指导书中应列举一些可能出现的故障和常见问题，并提供排除方法和建议。

例如，变送器读数异常、信号不稳定等情况的处理方法。

三、变配电系统运行管理作业指导书1. 引言在编写变配电系统运行管理作业指导书之前，首先需要简要介绍变配电系统的组成和功能，如主变压器、配电盘、开关柜等，并说明系统的运行原理和目的。

2. 运行管理要点变配电系统的运行管理是确保系统正常运行和安全稳定的重要环节。

指导书应包括以下要点：- 定期巡检和维护：如定期检查设备的运行状态、清理设备周围的灰尘和杂物、检查和更换电气元件的频率等。

- 配电系统的温度和湿度控制：要求维持系统在正常温度和湿度范围内运行，以防止设备过热或过湿造成故障。

压力变送器操作程序
一、检定依据
JJG882-2004《压力变送器检定规程》
二、检定环境条件
环境温度：20℃±5℃相对湿度45%～75% 无影响正常工作的机械振动无影响工作的外磁场
三、检定使用标准器
0.05级活塞式压力计、数字压力校验仪
四、操作步骤
4.1外观检查，按规程
5.1各项检查，看装配是否牢固。

4.2 根据压力变送器量程选择相应数字压力校验仪进行压力和电
流测量（选择大于最接近）。

4.3 把智能数字压力校验仪和变送器的正负极相对应接好，从下限开始平稳
地输入压力信号到各检定点，读取并记录输出值直至上限；然后反方向平稳改变压力信号到个各检定点，读取并记录输出值直至下限，这为一次循环，如此进行两个循环的检定。

4.4在检定过程中不允许调整零点和量程，不允许轻敲和振动变送器，在接近
检定点时，输入压力信号应足够慢避免过冲现象。

4.5根据检定规程计算测量误差和回程误差并判断该压力变送器是否合格
4.6 工作完毕必须将仪器电源切断后将仪器放到原处进行卫生清理，保持台
面整洁。

五、检定结果
检定合格的压力变送器出具检定证书，检定不合格的压力变送器出具检定结果通知书。

温度变送器作业指导书
一、目的：帮助和指导班组有效处理温度变送器故障，对存在的危险进行分析，并采取
相应的安全措施进行规避，以确保作业安全和质量。

二、适用范围：各装置中的温度变送器。

三、工作原理：
温度变送器是与各种热电偶或热电阻配合用，将温度信号或直流毫伏信号转换成0～10mA，4～20mA，或1～5V统一的直流信号输出。

其原理框图如下：
四、作业步骤：
五、常见故障及处理方法：
六、使用工具和劳保要求：
使用的工具：个人工具、万用表、824校验仪、干净抹布或塑料薄膜；
劳保要求：工作服着装，戴好安全帽、护目眼睛和劳保手套（或防酸碱手套）、呼吸器；。

标准化作业指导书电测量变送器校验年月批准：审定：审核：编写：目录1、说明-----------------------------------------------42、作业流程图-----------------------------------------43、所需仪器仪表、工器具汇总表--------------------------54、主要危险点及预防措施-------------------------------55、标准化作业安全技术措施-----------------------------56、标准装置操作规程-----------------------------------57、标准化作业要求-------------------------------------88、标准化作业条件-------------------------------------89、标准化作业项目-------------------------------------910、标准化作业接线图----------------------------------911、标准化作业程序-----------------------------------1012、标准化作业检定结果的处理和检定周期---------------1313、收尾工作-----------------------------------------1414、标准化作业记录表格-------------------------------14一、说明1.本标准化作业指导书适用于沙角B电厂电量变送器校验工作。

2.本标准化作业指导书编写的依据2.1厂家使用说明书及图纸2.2国标JJG（电力）01-94《电测量变送器检定规程》3. 为保证检定后表计能正确、可靠工作，必须遵循以下几点：3.1必须按检定规程进行3.2试验接线应正确、可靠3.3检定过程应认真、谨慎3.4记录应清楚、完整，方便查询二、作业流程图三、作业准备3.1人员需求3-13.2试验设备及工器具要求表3-2试验设备及工器具要求试验所需的仪器设备及安全工器具必须经过校准、试验，保证其性能良好并处于有效期范围内。

变送器日常维护作业指导书1.危害辨识1.1由于变送器测量介质复杂，有毒有害、易燃易爆物质很多，如CH4、CO、CO2H2S、出、O2、N2惰性气体等，排污时应尊守相关的安全规定，加强通风了，防止中毒。

2.准备阶段2.1常用工具一套、375 -台、人员二名。

2.2安全：劳保着装，佩戴CO报警器。

3.具休内容：3.1.1变送器日常工维护就是查看变送器的取压点、导压管、接头、阀门是否存在泄漏情况。

3.1.2变送器安全运行存在的隐患需要处理时，必须得到工艺的许可，由项目负责人办理《设备检修安全作业证》后方可实施，涉及挂联锁的，必须联系运行班长切除联锁。

3.1.3变送器指示不准时，用375查看仪表零位、最程值是否正确。

3.1.4对于差压变送器三组阀的操作要注意两点：(1 )不能让导压管中的凝结水或隔离液流失；(2)不可使测量元件受热或单向受压。

3.1.4.1三阀组的操作顺序，停表时先关闭负压阀，再开平衡阀，最后关闭正压阀。

开表时，先开正压阀，再关平衡阀，最后开负压阀。

3.1.4.2对于蒸汽流量计和带负迁移的液位计开停三阀组的操作过程中不可有三阀组同时打开的情况。

出现这种状况会造成凝结水和迁移流失的现象，导致仪表指示失真。

3.2对于导压管堵塞造成仪表指示失真的状况，必须对导压管线排污。

3.2.1对有迁移和隔离液的仪表排污后，投用前必须先灌隔离液或负迁移后方可投用。

3.2.2对测量蒸汽的差压变送器要等导压管线中冷凝液充满后才能投用。

3.3导压管有伴热的仪表，在伴热管开启的季节中，日常维护时还要对仪表的伴热管线进行检查，出现漏点和失热情况要及时处理，以免出现导压管冻堵或因冻堵造成的仪表损坏。

3.4对仪表进行排污时要尽可能地站在上风处，以免排污时出现中毒情况。

4.检修时间：1小时。

5 ?交接阶段5.1清理现场。

5.2工具物质回收。

5.3项目负责人联系运行班长签字消票，并通知可以恢复联锁。

5.4修改参数、更换仪表、或仪表校验后，必须有记录并在一周内存档。

压力变送器l 、作业目的：确认压力变送器工作是否正常，并处理故障。

2 、作业要求：注意安全，杜绝乱排乱放，污染环境，消除压力变送器的测量误差。

3 、作业内容：检查现场变送器有无故障，并对故障进行处理。

4 、作业准备和危害识别：4.1 、联系工艺：作业前由维保单位到工艺处办理《仪表作业票》，对作业票所涉及内容逐条落实后由相应装置的工艺人员和仪表工程师确认后由仪表维修作业人员随身携带。

若有调节回路要求工艺改手动；若有联锁，需由系统人员在好办理好《仪表联锁作业票》，并逐条确认作业安全措施已经落实的情况下对回路切除相应联锁。

4.2 、带好带好正压式空气呼吸器、便携式硫化氢报警器、个人工具、万用表、375手操器、打压校验仪、排污桶、干净抹布或塑料薄膜等工具。

4.3 、高空作业系安全带、搭脚手架等。

4.4、观察DCS报警器画面确认现场无有毒气体泄露。

4.5、夜晚佩带手电。

4.6、作业人员必须保证两人以上，一人作业，一人监护。

监护人员应站在仪表上风处，对现场周围环境观察5分钟，并必须在工艺监护人员再场的情况下才能作业。

5 、作业方法：5、1、作业思路：5、2、常见故障现象分析、判断、处理：6、检查与验收：6.1、观察仪表指示正常无误，报警和故障消除后，对需要保温的现场对仪表保温进行恢复，对现场场地进行清理。

6.2、现场作业人员对《仪表作业票》进行封票填写，工艺在《仪表作业票》上确认签字。

7、仪表投用时注意事项：7.1、投用前请工艺改变参数看压力能否及时反应。

7. 2 、投用自动、联锁前，压力值必须正常，而且稳定，恢复联锁必须办理《仪表联锁工作票》。

变送器作业指导书作业指导书：变送器目录1. 引言 (3)2. 变送器的定义和功能 (3)3. 常见的变送器类型 (4)4. 变送器的工作原理 (5)5. 变送器的安装和调试 (6)6. 变送器的维护和故障排除 (7)7. 变送器应用领域 (8)8. 结论 (9)9. 参考文献………………………………………………………………………101. 引言本作业指导书旨在介绍变送器的定义、功能、工作原理、安装与调试、维护与故障排除以及应用领域等方面的相关内容。

通过学习，学生将能够理解并掌握变送器的基本知识和操作技能。

2. 变送器的定义和功能变送器是一种用于将被测量量转化为标准模拟信号（如电流、电压等）或数字信号（如RS485、Modbus等）的设备。

其主要功能包括测量、转换、放大和发送被测量信号。

3. 常见的变送器类型常见的变送器类型包括：- 温度变送器：用于测量和转换温度信号。

- 压力变送器：用于测量和转换压力信号。

- 液位变送器：用于测量和转换液位信号。

- 流量变送器：用于测量和转换流量信号。

- 湿度变送器：用于测量和转换湿度信号。

4. 变送器的工作原理变送器的工作原理基于不同的物理现象，如电阻、电容、压力等。

以温度变送器为例，其工作原理包括测温元件的感应和转换。

温度传感器（如热电偶或热电阻）将温度变化转化为电信号，变送器通过电路和放大器将这一信号转换为标准的模拟或数字输出信号。

5. 变送器的安装和调试变送器的安装和调试需要注意以下几点：- 确保被测量量的正确接入变送器的输入端口。

- 根据变送器的说明书，正确连接输入和输出电源。

- 选择合适的输出信号类型和范围。

- 运用相关测试工具和设备，对变送器进行测试和校准。

6. 变送器的维护和故障排除变送器的定期维护和故障排除对于保持其正常工作非常重要。

以下是一些建议：- 定期检查变送器的电源线和信号线是否正常连接。

- 检查变送器的外壳是否完好。

- 清洁和保护变送器的感应元件。

仪表安装维修中心变送器校验、标定作业指导书变送器校验、标定作业指导书1 总则1.1 目的和适用范围为保证安全生产，保障施工人员的健康，保证工程质量，特制定本作业指导书。

本作业指导书适用于压力变送器、温度变送器、液位变送器、流量变送器，以及以直流标准信号输出的其它系列变送器的首次检定、后续检定和使用中的检查、维修、校验。

1.2 引用标准本程序中引用的最新版本的标准、规程、技术规范如下：JJG829-1993 电动温度变送器JJG882-94 压力变送器GB/T13969-92 浮筒式液位仪表GB3369-82 工业自动化仪表用模拟直流电流信号GB3370-82 工业自动化仪表用模拟直流电压信号JB/T6170-92 压力传感器通用技术条件GB/T19022.1-1994 测量设备的质量保证要求1.3 补充规定若有产品与本程序不符，我们将严格按照其相应产品说明书上的标准进行检查、维修、校验。

2 维修校验程序2.1 校验准备2.1.1 确保检定过程中有两名持证人员进行检定作业，并具有相应的检定维修经验；2.1.2 确保校验设备完好，其检定用标准仪表在有效期内；序号仪器设备名称技术要求数量用途1直流数字电压表允许不超过被检变送启允差的1/4 1 测量输入输出电量值2 直流电组箱允许不超过被检变送七允差1/4最小步进值小于0.01Ω1 提供输入电阻值和补偿电阻3 可调恒流源连续输出0~50mA 1 信号源4 标准电阻0.01级 1Ω 100Ω各2 测量电流值5直流稳压源0~30V连续可调稳定度0.05%/mm1 提供24V电源6 直流电流表0.5级 0~20mA 1 电路监测7 绝缘电阻表输出电压DC500 1 绝缘电阻检定8 补偿导线1套基本误差检定9 恒温箱 2 基本误差检定10 专用连接导线在同一根铜导线上剪的3根等长度，且小于1m1套连接标定用11 转换开关无寄生电势 1 基本误差检定12 过程校验仪0.05级 1 基本误差检定13 活塞式压力计0.05级 1 基本误差检定2.1.3 办理作业前的各种作业许可证；2.1.4 变送器校验数据单确认；2.1.4.1 与现场专业监督取得联系取得一份本次校验变送器的统计表及P/I图；2.1.4.2 施工负责人与现场专业监督按统计表逐一进行核实，确定应检定的数量、设定值、安装位置等；2.1.4.3 由现场专业监督安排人员到现场按P/I图对校验的变送器逐一进行确认，对可拆卸的和不可拆卸变送器做好标示，不可拆卸的进行锁定；2.1.4.4 由现场专业监督指派一名现场监护人员对施工全过程进行监护；2.2 隔离锁定2.2.1 变送器校验分为在线校验与下线校验，需维修时必须下线维修；2.2.2 在获得许可证后，对确认的变送器进行拆卸，对没有温井的温度变送器由业主人员放空压力、液位，同意开始后方可进行拆卸；2.2.3 对所校验或拆卸的变送器，由负责监护人员或操作人员由中控先打好旁通断电，双方确认后方可进行操作；2.2.4 对于校验当中的变送器，由操作人员必须对所校验运行的设备进行监控，以确保设备正常运转。

变送器安装作业指导书标题：变送器安装作业指导书文章内容：一、引言变送器是一种用于将物理量转换为可读的信号输出的设备。

在工业控制和自动化系统中，变送器的应用非常广泛。

为确保变送器的正确安装和使用，本文将详细介绍关于变送器的安装作业指导。

二、安全须知在进行变送器安装作业之前，请务必阅读并遵守以下安全须知：1. 请确保所使用的电源符合国家标准，并接地良好。

2. 在安装过程中，务必佩戴合适的个人防护设备，如手套、护目镜等。

3. 请勿在有电源的情况下进行触摸、拆卸或安装变送器。

4. 请确保工作场所通风良好，避免有害气体的累积。

三、准备工作在开始安装之前，请准备以下工具和材料：1. 水平仪2. 扳手3. 钳子4. 接线端子5. 导线6. 绝缘胶带7. 固定螺丝四、安装步骤1. 确定安装位置：根据实际需求确定变送器的安装位置。

通常情况下，变送器应安装在测量点附近，并保持与被测量介质的直接接触。

2. 固定变送器：使用合适的固定螺丝将变送器固定在安装位置上。

确保变送器与安装表面完全贴合，以保证传感器的准确度。

3. 连接导线：将导线的一端连接到变送器的信号输入端子上。

确保导线牢固连接，避免松动或接触不良。

4. 接地处理：将导线的另一端连接到接地端子上，确保变送器接地良好。

这有助于防止电磁干扰对变送器的影响。

5. 绝缘处理：对导线进行适当的绝缘处理，确保导线之间不会接触或短路。

6. 检查水平：使用水平仪检查变送器是否安装水平。

如果不水平，可使用扳手调整固定螺丝，使其水平。

五、调试和测试1. 供电测试：在接线完成后，供给变送器电源，并观察变送器的指示灯是否正常工作。

2. 数据测试：根据实际需求，使用测试仪器对变送器的输出信号进行测试，验证变送器的测量准确性和稳定性。

3. 故障排除：如果在测试过程中发现问题，可检查导线连接是否牢固，电源是否正常，以及是否有其他可能导致故障的因素。

六、维护保养1. 定期检查：定期检查变送器的外部情况，确保变送器没有受到损坏或污染。

压力变送器校验作业指导书编号：1目的根据《国家计量检定规程》J J G882—94，检验压力变送器的各项技术指标是否符合要求。

2适用范围输入变量为压力、差压、真空的各种变送器。

3工作程序3.1请送检单位填写委托检验单，写明送检仪表的名称、数量，送检人与接收人分别签字，然后做收发记录。

工程中用的仪表只做收发记录，不填写委托检验单。

3.2准备好所用的工具及仪器设备。

3.3进行外观检查。

工程中的仪表应参照图纸核对变送器的设计编号、型号等。

3.4密封性检查平稳地升压（或疏空），使变送器测量室的压力达到测量上限值（或下限值），差压变送器高低压力容室同时引入工作压力，进行观察。

3.5基本误差和回程误差的校验3.5.1变送器按工作位置安放，按规定与压力标准器、输出负载及检测装置连接起来，并使导压管中充满传压介质。

3.5.2通电预热30m i n。

3.5.3设定零点和量程。

3.5.4选择检定点。

3.5.5从下限值开始平稳地输入压力信号到各检定点，读取并记录输出值直至上限；然后反方向平稳地改变压力信号到各检定点，读取并记录输出值直至下限。

上限值只在上行程时检定，下限值只在下行程时检定。

3.5.6按公式计算基本误差和回程误差。

3.6静压影响将差压变送器的高低压容室引入额定工作压力，测量下限输出，并计算其对大气压力时输出下限值的差值。

3.7电性能的检验3.7.1输出交流分量在负载电阻为最大和最小时，在量程的10%、50%、90%处测出取样电阻上的交流电压值。

3.7.2绝缘电阻断开变送器电源，短接各电路自身端钮，用绝缘电阻表测量。

3.7.3绝缘强度断开变送器电源，短接各电路自身端钮，用耐电压试验仪测量规定的位置。

3.8填写校验报告，保留原始报告，复制一份发给送检单位一份。

编制:审核：。

变送器的停用、投用作业指导书版本号：A受控状态：受控编写人：胡忠泽审核人：批准人：1 适用范围适用于压力变送器、差压变送器的启停作业，保障作业过程安全。

变送器的启用：将与过程介质有关的阀门开启，使工艺介质压力传递到变送器的检测部分，从而达到测量目的。

变送器的停用：关闭有关的阀门，切断变送器与工艺介质的联系，并视作业需要确定是否要排净引压管线内的介质。

2 目的为了保证人身和生产安全，为操作人员正确启用和停用变送器提供指导。

3 人员资质、人员数量及职责分工人员资质和数量作业人员须有三隆公司《安全技术操作合格证》。

本作业必须两人或两人以上作业，一人作业，一人全程监护。

职责分工3.2.1 车间技术组是本作业指导书的主管部门，负责对作业的技术指导、监督、检查。

3.2.2 各班组在作业过程中应严格执行操作技术要求及相应安全生产禁令，履行各项必要的作业程序。

4 工器具要求常用工具一套，无特别要求。

5 对作业对象要求开具有效的作业票，了解工艺状态和介质的性质，做好防范保证安全。

6 作业程序常见压力、流量测量系统构成举例为了说明方便，这里以图示方式介绍了典型的三种压力、流量测量系统的安装图，由于具体测量环境不同，还有多种在此基础上的其他变形方式，不能全部列出，作业人员可以自行比较参考处理。

测量气体压力的系统构成（不带排气阀）变送器二次阀一次阀水平安装测量液体压力的系统安装图（带排气阀）图中1#为取压一次阀，2#为二次阀，3#为排气阀（放空阀），4#为排液阀（排污阀），5#为管帽。

测量液体流量的系统安装图（带排气阀）图中1#为取压一次阀，变送器上方的是三阀组，2#为排液阀、排气阀，11#为管帽。

压力变送器的启用检查排气阀，排液阀，仪表堵头是否关闭，确认关闭状态。

检查变送器指示在零位。

打开取压一次阀。

检查管路系统无泄露。

打开取压二次阀，检查表体部分有无泄漏，投用变送器。

检查变送器指示是否正常。

差压变送器的启用检查确认放空阀、排污阀均已全关，放空阀和排污阀的堵帽、表体排污堵头都已上紧。
