水管的强度和严密性试验精编版

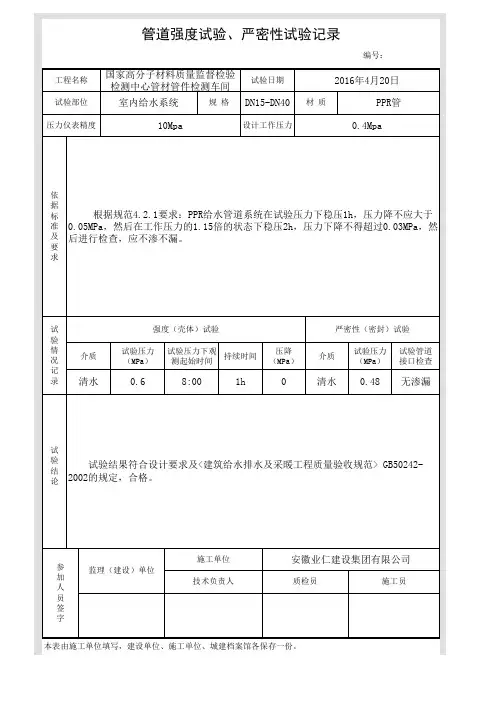

4.5.3.3 水系统管道强度试验、严密性试验记录Ⅰ基本要求和内容（1）水系统管道强度试验和严密性试验包括冷（热）水、冷却水和阀门的强度及严密性试验，以及管道系统冲洗记录和冷凝水管道系统充水记录。

（2）水系统管道安装前，应清除内部污垢和杂物，系统安装完毕后，应进行系统冲洗。

冲洗、排污合格（目测：以排出口的水色和透明度与入水口对比相近，无可见杂物），再循环试运行2h以上，且水质正常后才能与制冷机组、空调设备相贯通。

系统冲洗记录填写在质控（通）表4.5.3－8上。

（3）阀门安装前应进行强度试验及严密性试验。

试验应以每批（同牌号、同规格、同型号）数量中抽查20％，且不少于1个，对于工作压力大于1.0MPa及在主干管上起切断作用的阀门，应逐个进行强度和严密性试验，强度试验压力为公称压力的1.5倍，持续时间不少于5min；严密性试验压力为阀门公称压力的1.1倍，持续时间应符合下表的规定, 试验情况填写在质控（水）表4.2.3－1上。

阀门压力持续时间时，应符合下列规定：1）冷热水、冷却水系统试验压力，当工作压力小于等于1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa。

2）对于大型或高层建筑垂直位差较大的冷（热）媒水、冷却水管道系统宜采用分区、分层试压和系统试压相结合的方法。

一般建筑可采用系统试压方法。

分区、分层试压：对相对独立的局部区域的管道进行试压。

在试验压力下，稳压10min，压力不得下降，则强度试验压力为合格；再将系统压力降至工作压力，在60min内压力不得下降、外观检查无渗漏则严密性试验为合格。

系统试压：在各分区管道与系统主、干管全部连通后，对整个系统的管道进行系统的试压。

试验压力以最低点的压力为准，但最低点的压力不得超过管道与组成件的承受压力。

压力试验升至试验压力后，稳压10min，压力下降不得大于0.02MPa，则强度试验为合格；再将系统压力降至工作压力，外观检查无渗漏则严密性试验为合格。

管道的强度及严密性试验本工程需进行强度及严密性试验的管道包括：给水中水系统，包括给水球墨铸铁管、钢骨架塑料复合管；热力管网，包括热力及制冷系统预制直埋保温管等。

一、管道试压应准备的工作及应具备的条件（一）管道工程的施工质量符合设计要求及规范的有关规定；（二）管道支、吊架已安装调整完毕，固定支架的混凝土及填充物已达到设计的强度；（三）焊接质量的外观检查和无损检验合格，焊缝及应检查的部位尚未涂漆和保温；（四）在被试验的管道末端设置盲板管堵，浇筑试验用挡墙后备并验算强度，设置千斤顶顶住盲板管堵。

在管道转弯处设置混凝土墩加固自由端，经检查确认安全可靠；后背设在原状土上，后背支撑的土应分层夯实，支撑长度不得小于10米，在设后背时，基础应分层夯实，分层厚度不大于0.15米，保证后背不下沉、不后退。

后背墙面应平整，并与管道轴线垂直。

千斤顶布置图（五）试压用的压力表已校验，精度不低于1.5级。

表的满刻度值达到试验压力的1.5倍，数量不少于4块；（六）管沟及沟槽内在低点设置污水泵作为排除泄水用，并检查试运行合格；（七）除试验预留口外的所有敞口全部封堵，管件接口要有支撑，不得有渗水现象；（八）埋地的管道作适当的回填，回填厚度不少于60cm,以增加管道的稳定性，但管道接头部位不能覆盖。

（九）在管道最高点设置排气阀、压力表，最低点设置泄水阀、压力表，压力表安装应与管道垂直，观测与计量管道试验压力主要以最低点的压力表为准，同时校核最高点的压力表，便于分析。

（十）作临时补水管线及联通管线（热力及制冷供回水管道同时试验时）。

二、技术要求：（一）最大工作压力：根据设计要求（二）强度试验压力：本工程给水管网分别采用球墨铸铁管和钢骨架塑料复合管，对于球墨铸铁管按规范GB50268-97《给水排水管道工程施工及验收规范》要求当设计工作压力P W0.5Mpa时，试压压力为工作压力的2倍,当工作压力P>0.5Mpa时采用工作压力的1.5倍,钢骨架塑料复合管可采用工作压力的1.5倍作为试验压力。

管道严密性试验及强度试验技术方案1.材料准备：根据设计要求，准备相应规格的管道及配件。

选择合适的密封材料，如橡胶密封圈、橡胶板等。

2.包装检查：对管道及配件进行外观检查，检查是否有破损、变形等情况。

同时检查密封材料是否齐全、完好。

3.管道布置：按照设计图纸要求，将管道及配件进行布置。

注意管道的连接方式，确保管道连接紧密、无歪斜。

4.安装密封材料：根据设计要求，将橡胶密封圈或橡胶板等密封材料安装到管道接口处。

5.封堵管道：将管道系统的入口和出口进行封堵，可使用闸阀、截止阀等设备进行封堵。

6.填充介质：选择合适的介质，如水、氮气等，将其注入管道系统，使管道内压力逐渐增加。

7.压力检测：在管道系统内增压的同时，使用压力表、压力传感器等设备进行压力检测，记录系统内压力变化情况。

8.观察泄漏：在管道系统内增压后，观察是否有泄漏现象。

可以使用肉眼观察、涂抹肥皂液等方法检测泄漏点。

9.保压检测：如果发现有泄漏现象，及时进行修复处理。

在修复后，再次增压并保持一定时间，观察是否有新的泄漏点。

10.验收记录：对试验过程中的数据进行记录，包括压力变化情况、泄漏点的位置及修复情况等，形成试验报告。

1.材料准备：根据设计要求，准备相应规格的管道及配件。

选择符合相关国际标准的材料，如碳钢、不锈钢等。

2.包装检查：对管道及配件进行外观检查，检查是否有破损、变形等情况。

同时检查材料的质量合格证书等文件。

3.管道布置：按照设计图纸要求，将管道及配件进行安装布置。

注意管道的支持方式和连接方式，确保管道的稳定性和无歪斜。

4.规范安装：按照相应的国际标准和规范，对管道进行安装。

包括焊接、螺纹连接、法兰连接等操作。

5.压力测试：使用液体或气体等介质，在管道系统内增压，逐渐提高压力，观察管道系统的变形情况。

6.位移检测：在压力测试过程中，使用测量设备，如测量仪表、位移传感器等，对管道系统的位移进行监测。

7.承载能力计算：根据管道系统的几何形状、材料特性等数据，使用管道强度计算方法，计算管道系统的承载能力。

管道强度试验及严密性试验钢质管道的强度试验在通球、吹扫后进行。

根据情况本工程采用分段强度试验。

如该管段有阀门，须再将阀门、阀井安装验收合格后进行。

强度试验由我公司与监理公司、市质检分站、城市燃气有限责任公司质检联合参加，之后进行严密性试验。

1.1 用于本工程管道强度试验及严密性试验主要设备配置1、6m³/min、压力为1.6Mpa空压机一台2、精度等级为0.4级,量程为4.5 Mpa压力表二只3、4.5Mpa DN80法兰闸阀二只4、大气空气压力表一只5、4.5 Mpa DN10针型阀二只6、0.5ºC/格温度计二只7、试压介质:采用空气为介质8、试验压力:强度试验压力—6.0 Mpa;严密性试压力—4.6 Mpa1.2 放散口、加压口的设置及安装8.2.1放散口的设置及安装：1、放散口选择在周围建筑少人流稀少的地点，并做好安全防护；2、放散管口顺气流方向斜指天空；3、焊接放散管时与主管连接处牢焊加强筋4、在放散口处设置DN80 4.5 Mpa法兰闸阀一个；5、在放散口处安装一套温度计装置（温度计装入φ12㎜，长100㎜无缝管内，插入端封焊，顺气流方向斜插入主管不小于主管半径与产管连接处焊牢）。

8.2.2、加压口的设置及安装：1、加压机与加压口的连接采用钢管焊接，连接时的管道要牢固，不易动；在加压口处设置DN80 4.5 Mpa法兰闸阀一个;2、在加压口处温度计的设置与放散口设置相同;3、压力表设置与放散口设置相同;1.3 强度试验过程及要求8.3.1、启动空压机,压力缓慢上升,当加压至1.5MPa时,停止升压,稳压半小时,并进行巡线,对管道进行观察,若未发现问题时,便可继续升压至试验压力。

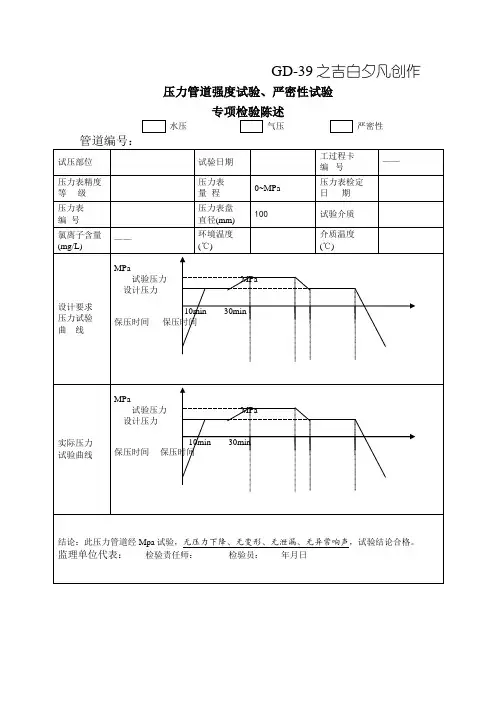

见（图3-5）试压曲线图。

8.3.2、当试验力升至3.0 Mpa(误差0.00—0.05 Mpa),待管内温度与外界环境温度相同后,开始读数.8.3.3、在试验压力下稳压1个小时,无压降为合格。

水压试验数据：1、自动喷淋水压试验：(1)设计工作压力≤1.0Mpa,强度试验为工作压力的1.5倍，并不低于1.4Mpa.(2)设计工作压力＞1.0Mpa, 强度试验为该工作压力加0.4 Mpa.(3)强度试验稳压30min,且压降不大于0.05 Mpa.(4)严密性试验,试验压力应为设计工作压力,稳压24h，压力不得下降。

2、空调水水压试验：(1)设计工作压力≤1.0Mpa,强度试验为工作压力的1.5倍，但不低于0.6Mpa.(2)设计工作压力＞1.0Mpa, 强度试验为该工作压力加0.5 Mpa.分区分层试压：(3)强度试验稳压10min，压力不得下降。

.(4)严密性试验,试验压力应为设计工作压力,稳压10min，压力不得下降。

系统试压： (5)强度试验稳压10min，压力降不大于0.02 Mpa。

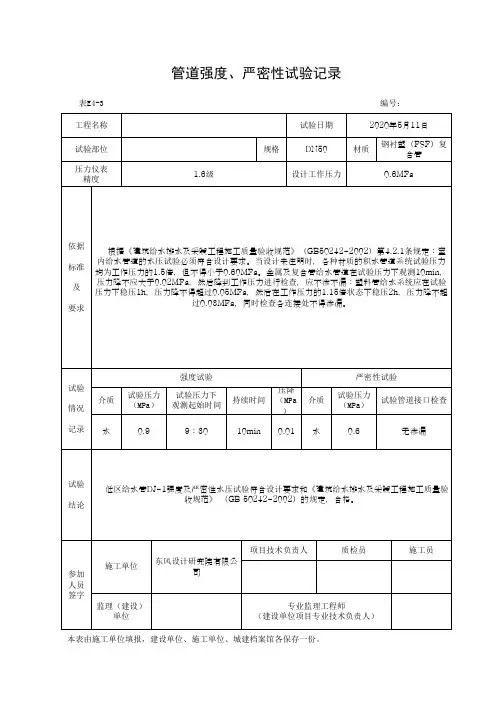

3、室外给水管网水压试验：试验压力为工作压力的1.5倍，但不小于0.6Mpa，管材为钢管、铸铁管时，试验压力下10min内压力降不应大于0.05Mpa,然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1小时压力降不大于0.05Mpa,然后降至工作压力进行检查，压力应保持不变，不渗不漏。

4、室外消火栓系统同室外给水管网水压试验数据。

5、室内给水系统水压试验：设计未注明时，各种管材试验压力为工作压力的1.5倍，但不小于0.6Mpa。

金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02Mpa,然后降至工作压力进行检查，压力应保持不变，不渗不漏；塑料管给水系统应在试验压力下稳压1小时，然后在工作压力的1.15倍状态下稳压2小时，压力降不大于0.03Mpa,同时检查个连接处不渗不漏。

6、阀门强度试验压力为阀门工称压力的1.5倍，严密性试验压力为阀门公称压力的1.1倍。

摘自国家相关规范和规程2011年7月14日。

管道强度试验、严密性试验作业指导书1 目的为工程项目压力管道强度试验、严密性试验提供指导,以检查管道系统各连接部位及母材的施工质量。

2 适用范围本作业指导书适用于本公司所安装的压力管道强度试验、严密性试验。

3 引用标准及编制依据《压力管道规范工业管道》GBT20801-2006《城镇供热管网工程施工及验收规范》CJJ28-2004《城镇燃气输配工程施工及验收规范》CJJ33-20054 工作内容及操作流程试验前系统检查——试验方法选定——试验介质选定——试验压力选定——临时设施安装——系统试验5 操作程序及技术要求5.1 试验前系统检查试验前,经监检部门、建设部门及施工单位对系统的实体及资料进行全面检查,确认合格后方可进行系统试压。

5.1.1 实体检查a)管道系统除涂漆、保温外,已全部按设计文件安装完毕,并符合规范要求。

b)管道支、吊架的形式、材质、安装位置正确,数量齐全,紧固程度、焊接质量合格。

c)焊接及热处理工作已全部结束,并经检查检验合格。

d)埋地管道的座标、标高、坡度及管基、垫层等经复查合格。

e)焊缝及其它应检查部位,尚未涂漆和保温。

5.1.2 文件记录检查a) 应有完善的已经批准的试压方案,并已进行了技术交底;b) 对输送剧毒介质的管道及设计压力大于等于10MPa的管道,下列资料须经建设单位复查:(1) 管子、管件的质保书;(2) 管道加工记录;(3) 阀门试验记录;(4) 焊接检查及热处理报告;(5) 焊缝探伤报告;(6) 设计修改及材料代用记录。

5.2 试验方法选定5.2.1夹套管内管可在预制厂单根进行轻度试验,也可在现场安装后按系统进行,但内管焊缝应裸露,以便检查。

5.2.2 夹套管外管可与连通管一起进行强度试验。

5.2.3 其它管线可根据具体情况选择分段进行强度试验或系统整体进行强度试验。

5.3 试验介质选定5.3.1 试压一般应以液体为介质,有设计文件规定或经建设单位同意也可采用气体,但必须采取有效的安全措施;脆性材料严禁使用气体进行试压。

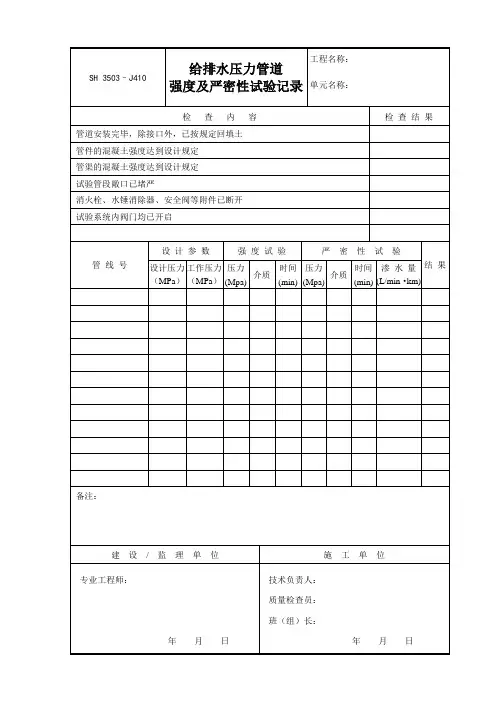

压力管道的强度及严密性试验精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-压力管道的强度及严密性试验相关标签：•••(1)压力管道在全部实施回填前应进行强度及水密性试验。

管道强度及水密性试验应采用水压试验法进行试验。

水压试验前，除接日外。

管道两侧及管顶以上回填土高度不应小于;管径大于DN900的钢管道，应控制管顶的竖向变形。

管道在水压试验合格后，应及时回填其余部分土。

(2)在管道水压试验前，应编制包括后背及堵板、进水管路、排气孔、加压及测压设备、排水疏导、升压分段划分、试验管段稳定和试验安全措施等在内的试验设计。

(3)管道水压试验的分段长度不宜大于1. 0km，非金属压力管道的试验段长度宜更短些。

(4)试验管道在水压试验中将产生较大的管端推力，管段的后背应设在非扰动土或人工后背上;当土质松软时，应采取可靠的加固措施。

后背墙面应平整，并与管道轴线相垂直。

(5)水压试验时，若采用弹簧压力计其精度不应低于1. 5级，最大量程为试验压力的1. 3~倍，表壳公称直径不得小于150mm，使用前须进行校正;水泵，压力计应安装在试验段下游的端部与管道轴线垂直的支管上。

(6)管道水压试验前应对管道安装进行合格性检查，管配件的支墩及锚固设施须达设计强度，未设支墩及锚固设施的管件，应采取加固措施，管渠的混凝土强度应达到设计规定，试验管段所有敞口应封堵严实，不得渗水，此外，试验管段不得采用阀门作堵板，不得有消火栓、水锤消除器及安全阀等附件。

(7)试验管段灌满水后.宜在不大于工作压力条件下，于试压前进行充分浸泡。

铸铁管、球墨铸铁管和镶管无水泥砂浆衬里浸泡时间不少于24h;有水泥砂浆衬里浸泡时间不少于48h预应力、自应力混凝土管及现浇钢筋混凝土管渠，管径小于或等于1000mm时，浸泡时间不少于48h:管径大于1000mm时，则不少于72h.(8)在管道试压升压时，管道内应排除积气，升压过程中，如发现压力计显示异常，且升压较缓时，应重新排气后再行升压。
