当前位置：文档之家 › 口腔材料学(全)水门汀

口腔材料学(全)水门汀

  • 格式：ppt
  • 大小：6.24 MB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

口腔材料学：齿科水门汀

口腔材料学：齿科水门汀
二、 固化反应（setting reaction）
酸碱反应，放热。 2ZnO+2H3PO4+4H2O → Zn3(PO4)2·H2O+3H2O+热
磷酸锌 + 未反应的氧化物颗粒—多孔固体。 固化反应放热并伴随体积收缩。
磷酸锌
三、性能
1．工作时间3～6分钟, 固化时间5～14 分钟。
冷厚玻璃板--- ↑时间和强度
Resin Cement、Silicate Cement
水门汀的分类 水基水门汀(water-based cement)
通过酸-碱反应而固化的含水水门汀。
磷酸锌水门汀 聚羧酸盐水门汀 玻璃离子水门汀 硅酸盐水门汀
水门汀的分类
水基水门汀按用途分为
粘固（luting cement） 充填（restorative cement） 垫底衬层（base/lining cement）。
磷酸锌
磷酸锌
四、临床操作及应用
㈠ 应用
修复体、正畸带环的粘接固位； 龋洞衬层（深龋间接衬层，中龋直接衬层） 暂时或长期充填和根管充填。
对牙髓有刺激性, 深龋用ZOE双层衬层。
开发新水门汀的对照。
㈡ 临床操作
磷酸锌
不锈钢调刀在宽、厚的 冷玻璃板上大面积调和。
将粉分成小、大、小 三份，逐份加入液剂中。
Cementation Or Luting
Cavity Restoration
or
Filling
Base Or Liner
Root Canal Sealing
APPLICATION
1. Cementation or Luting 2. Cavity Restoration or Filling 3. Temporary Restoration 4. Base or Liner 5. Pulp Capping 6. Root Canal Sealing 7. Pit & Fissure Sealant 8. Core & Post

口腔材料学(全)水门汀

口腔材料学(全)水门汀

3. 性能
(1)凝固时间: (2)强约度为:5分钟，口腔潮湿环境中能加速其凝固。
抗作粉基压剂底强量料度多时约，为需20在~3其5M上P垫a，一不层足磷承酸受锌咀水嚼门力汀，。 增EB调接强A拌触型-氧玻水的化璃、压铝板唾缩增温液强强度度型高较优高于，聚4合5～加物6速增5M凝强P固型a；。
整理课件
水门汀
温医附属口腔医院 蔡志斌
整理课件
`
▪ 定义： 金属盐或其氧化物作为粉剂与专用液体调 和后能够发生凝固的一类具有粘结作用的 材料。
整理课件
▪ 种类
▪ 按用途分类
粘接用水门汀 充填用水门汀 衬层及垫底用水门汀
▪ 按组成分类
磷酸锌水门汀 聚羧酸锌水门汀 玻璃离子水门汀 氧化锌丁香酚水门汀 氢氧化钙水门汀
4.用途及用法 (1)用途
粘固:金属冠、嵌体、固定桥或矫治器的带环 等。
基底: 任何深度窝洞的基底材料，不需做双层 基底。
还可做为暂时修复材料。 (2) 用法：
粉:液调拌比(wt) =2.5:1 (基底) 调和时每次加 入一半的粉剂，以获得最长的工作时间 。
整理课件
(五)玻璃离子水门汀(glass ionomer cement)
1. 分类 (1)根据用途分为:
I型: 粘固(luting)冠、桥、嵌体等固定修复体。 II型: 用于充填修复(restorative)牙体缺损。 III型: 用于洞衬和垫基底(liner and base)。 IV 型: 用于桩核的制作(core build-up)。
整理课件
(2)根据剂型可分为 粉液型、单粉水硬型、粉液胶囊型和双糊剂型
整理课件
整理课件
(2)树脂增强光固化型:
酸碱反应 光固化引发的自由基聚合反应

玻璃离子水门汀

玻璃离子水门汀

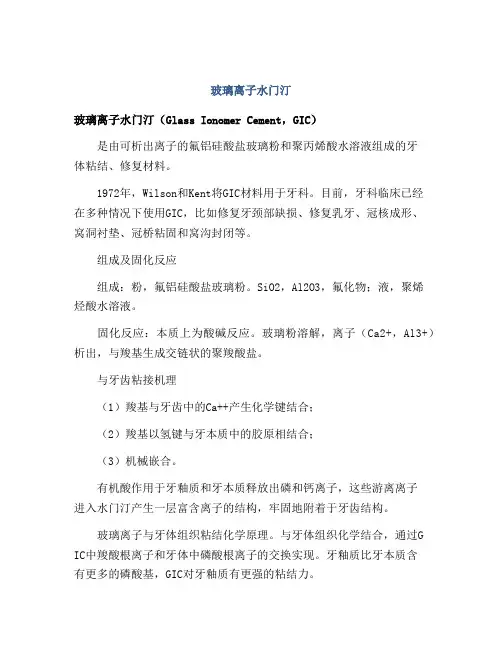

玻璃离子水门汀玻璃离子水门汀（Glass Ionomer Cement，GIC）是由可析出离子的氟铝硅酸盐玻璃粉和聚丙烯酸水溶液组成的牙体粘结、修复材料。

1972年，Wilson和Kent将GIC材料用于牙科。

目前，牙科临床已经在多种情况下使用GIC，比如修复牙颈部缺损、修复乳牙、冠核成形、窝洞衬垫、冠桥粘固和窝沟封闭等。

组成及固化反应组成：粉，氟铝硅酸盐玻璃粉。

SiO2，Al2O3，氟化物；液，聚烯烃酸水溶液。

固化反应：本质上为酸碱反应。

玻璃粉溶解，离子（Ca2+，Al3+）析出，与羧基生成交链状的聚羧酸盐。

与牙齿粘接机理（1）羧基与牙齿中的Ca++产生化学键结合；（2）羧基以氢键与牙本质中的胶原相结合；（3）机械嵌合。

有机酸作用于牙釉质和牙本质释放出磷和钙离子，这些游离离子进入水门汀产生一层富含离子的结构，牢固地附着于牙齿结构。

玻璃离子与牙体组织粘结化学原理。

与牙体组织化学结合，通过GIC中羧酸根离子和牙体中磷酸根离子的交换实现。

牙釉质比牙本质含有更多的磷酸基，GIC对牙釉质有更强的粘结力。

GIC对牙体的粘结强度低于复合树脂，但与牙体之间的微渗漏与复合树脂相似。

由于GIC凝固收缩明显低于复合树脂，可以不要求玻璃离子要有树脂那样高的粘结强度。

GIC的优点：氟的释放；对釉质和牙本质的粘接；生物相容性。

GIC的缺点：外观不如复合树脂；而且不透明；不易进行抛光处理。

操作技术要求严格，在凝固反应的早期阶段的沾水可能会导致气泡、裂纹和随后染色以及材料溶解。

因此在此阶段应严格干燥，表面必须覆盖防水剂或复合树脂粘接剂，在此阶段的失水也应该避免。

修整打磨应该在凝固24小时后进行，由于边缘强度较差，GIC修复材料在浅蝶形缺损区不易操作。

完整版)口腔材料学题

完整版)口腔材料学题

完整版)口腔材料学题C弹性可逆D非弹性可逆E非弹性不可逆正确答案：C二。

A2型题1.复合树脂的优点是什么？其缺点又是什么？复合树脂的优点是具有良好的美观效果、粘结力强、不腐蚀牙齿、切削性好、可修复性强等。

其缺点是收缩率大、磨损快、容易发生龋齿、易受温度和酸碱等因素影响。

2.介绍一下玻璃离子水门汀的特点和应用范围。

玻璃离子水门汀具有化学键结构、释放氟离子、与牙齿组织粘结力强等特点。

其应用范围包括前牙和后牙的修复、牙齿敏感的治疗、牙齿表面缺损的修复等。

3.什么是银汞合金？其应用范围是什么？银汞合金是由银、汞、锡、铜等金属组成的一种修复材料。

其应用范围包括后牙的修复、大面积修复、需要耐磨性和耐腐蚀性的修复等。

4.石膏模型在牙科临床中的应用有哪些？石膏模型在牙科临床中的应用包括制作口腔义齿、矫正牙齿、修复牙齿、制作牙套等。

5.印膜材料的选择要考虑哪些因素？印膜材料的选择要考虑印膜的形态、材料的弹性和可逆性、材料的粘接性和耐用性等因素。

同时还要考虑患者的口腔情况、修复的部位和需要的精度等因素。

12.可见光固化复合树脂最常用的引发体系是樟脑醌敏感波长在400～500nm之间。

13.与模型材料性能要求无关的是有适当的凝固时间，以3～5分钟为宜。

14.可见光固化复合树脂最常用的胺活化剂是N，N-二甲胺甲基丙烯酸乙酯。

15.为增加银汞合金的强度，采取的主要措施是增加铜的含量。

16.不属于玻璃离子水门汀优点的项为在口腔环境中无溶解。

17.患者要求第三次修复，可以选用铜基合金制作基托。

18.琼脂印膜材料的凝固原理为物理温度变化。

19.临床常用的纤维素印膜材料特点属于弹性不可逆。

20.可见光固化选用高强度光固化器，其工作头应尽量接近树脂表面，其距离不得超过3mm。

21.关于琼脂印膜材料，错误的说法是琼脂印膜材料具有反复使用的特点，临床常用作复制模型的印膜材料。

22.印膜材料分为弹性和非弹性，可逆和不可逆两类。

氧化锌丁香酚印膜材料属于非弹性不可逆类别。

(完整版)口腔材料学题

(完整版)口腔材料学题

口腔材料学练习题一.A1型题1.水门汀是A有机金属修复材料B有机非金属修复材料C无机金属修复材料D以上均不是E无机非金属修复材料正确答案：E2.A(20B(40C(10D(31E(513.ABCDE4.ABCDE5.A5．0B2．0C3．5D2．5～3．5mmE6．5～8．0mm正确答案：B6.印膜材料根据塑形后有无弹性分为弹性和非弹性印膜材料，根据是否可反复使用分为可逆和不可逆印膜材料，临床常用的印膜膏特点属于A弹性不可逆B热凝固类C弹性可逆D非弹性可逆E非弹性不可逆7.银汞合金充填治疗后，修复部位不可咀嚼食物的时间为A1小时B24小时C6小时D1周E20分钟正确答案：B8."三明治"修复术是指A玻璃离子水门汀和氢氧化钙水门汀联合修复牙本质缺损B玻璃离子水门汀和氧化锌丁香酚水门汀联合修复牙本质缺损C玻璃离子水门汀和复合树脂联合修复牙本质缺损D复合树脂和聚羧酸锌水门汀联合修复牙本质缺损E9.A2天B20C6D1E2410.AB1C24D在E2411.ABCDE12.A樟脑醌敏感波长400～500nmB过氧化苯甲酰敏感波长300～400nmC三丁基硼敏感波长400～500nmD过氧化苯甲酰敏感波长400～500nmE樟脑醌敏感波长300～400nm正确答案：A13.下列与模型材料性能要求无关的是A抗压强度大B与印膜材料不发生化学变化C有良好的流动性、可塑性D精确度高E有适当的凝固时间，以3～5分钟为宜正确答案：E14.可见光固化复合树脂最常用的胺活化剂是A过氧化苯甲酰(BPO)B三丁基硼C樟脑醌D N，N-二乙基对甲苯胺(DHET)E N，N-二甲胺甲基丙烯酸乙酯正确答案：E15.为增加银汞合金的强度，采取的主要措施是A增加铜的含量BCDE16.ABCDE17.AB18-8CDE18.ABCDE化学变化正确答案：B19.印膜材料根据塑形后有无弹性分为弹性。

和非弹性印膜材料，根据是否可反复使用分为可逆和不可逆印膜材料，临床常用的纤维素印膜材料特点属于A弹性不可逆B弹性可逆C热凝固类D非弹性不可逆E非弹性可逆正确答案：A20.可见光固化选用高强度光固化器，其工作头应尽量接近树脂表面，其距离不得超过A2mmB4mmC1mmD5mmE3mm正确答案：E21.关于琼脂印膜材料，下列说法错误的为A琼脂印膜材料具有反复使用的特点，临床常用作复制模型的印膜材料B琼脂作为印膜材料是利用其凝胶和溶胶之间的转化C琼脂印膜材料的凝胶转变为溶胶的温度介于50～60℃之间D琼脂印膜材料具有流动性、弹性好，准确性高的特点E22.ABCDE23.A26～B10～C5～9D21～E15～24.ABCDE25.磷酸锌水门汀在凝固时及凝固后可释放出游离磷酸，刺激牙髓，正确说法不包含哪种A可用于牙体缺损的暂时充填修复B一般5～8周恢复正常C可粘结嵌体、冠、桥和正畸附件D可作深龋衬层E一般是可逆的正确答案：D26.影响石膏凝固速度的因素不包括A以上均不是B搅拌时间C搅拌时的室温D熟石膏粉与水调和的比例E熟石膏的性能正确答案：E27.无消毒和抑菌作用的根管充填材料为A酚醛树脂B牙胶C碘仿糊剂D氢氧化钙糊剂E根管糊剂正确答案：B28.某女性患者，25岁，⊥2为过小畸形牙，牙体制备后拟完成金属-烤瓷全冠修复体，制取印膜时A琼脂BCDE29.ABCDE30.ABCDE31.ABCD复合树脂的线胀系数大于天然牙E在树脂基质相同的情况下，填料越多，复合树脂的线胀系数越小正确答案：A32.可见光固化复合树脂最常用的引发剂是A三丁基硼B N，N-二羟乙基对甲苯胺(DHET)C过氧化苯甲酰(BPO)D N，N-二甲胺甲基丙烯酸乙酯E樟脑醌33.藻酸盐类印膜材料的凝固原理为A离子交换变化B室温变化C化学变化D物理变化E聚合变化正确答案：C34.印膜材料根据塑形后有无弹性分为弹性和非弹性印膜材料，根据是否可反复使用分为可逆和不可逆印膜材料，临床常用的印膜石膏特点属于A非弹性可逆B热凝固类C非弹性不可逆D弹性不可逆E35.ABCDE36.ABCDE37.A10～B20～C40～D60～E90～38.AB樟脑醌C三丁基硼D N，N-二羟乙基对甲苯胺(DHET)E N，N-二甲胺甲基丙烯酸乙酯正确答案：二.A3型题第39-40题复合树脂中填料的主要作用为赋予材料良好的物理性能，使压缩强度、硬度和耐磨性有显着性提高。

水门汀

水门汀

性能
• 凝固反应：粉液调和后，液剂中的丁香油酚与粉 剂中的氧化锌反应形成硬质螯合丁香酸锌而凝固。 这种反应只有在水中才能进行，水分越多凝固越 快。临床使用时不必将组织面完全干燥，并可用 湿水小棉球加压成形，加快凝固。 • 粘接力：粘接作用主要为机械嵌合，粘接力低。 • 物理性能：氧化锌丁香油酚水门汀机械性能相对 较差，不同类型之间，压缩强度也不相同，低者 3～4MPa，高者50～55MPa。该材料不导热、不 导电、有X线阻射作用。凝固时间约4～10min。
临床操作与应用
• 聚羧酸锌水门汀使用方法与磷酸锌水门汀 相似，采用分割逐步加入调拌法，按粉液 1.5：1的质量比进行调和，用于粘结时，可 适当增加液体比例，以获得良好的流动性。 由于液体粘稠度大，且在空气中水分易挥 发而变得更稠，故应在30～40s内迅速调和 均匀。 • 由于水门汀具有粘接性强，对牙髓剌激小 的特点，临床常作为固定修复的粘接剂， 还可作为深龋治疗的直接垫底材料，垫底 后不必再使用磷酸锌水门汀双层垫底。
8 5 16 13 1 20 37 少量 50 余量
10 2 14 13 3 16 35 少量 50 余量
7 7 16 10 5 13 42 少量 50 余量
性能
凝固反应：粉液调和后，光固化型光照随机凝固。普通型 一般调和后5min开始凝固，凝固早期生成聚羧酸钙凝胶， 此时材料极易吸收水份，被浸蚀溶解，进一步反应生成聚 羧酸铝后才能坚硬而不易溶解，这一过程至少需要30min。 因此充填治疗后，表面应涂凡士林，清漆或光固化树脂粘 接剂防止气水的侵蚀。 • 粘接性能：玻璃离子水门汀与牙体之间的粘接，除机械嵌 合之外，还具有较强的化学粘接，化学粘接是由于该水门 汀调和物中的—COOH，与牙体中的Ca² + 结合而产生的。 与牙釉质的粘结力为4～6MPa，与牙本质的粘接力为2～ 3MPa，其粘结边缘封闭性优于其它水门汀，但不如银汞 合金。粘接作用受水的影响较大，浸水时间越长，粘接作 用越差。

水门汀


8 5 16 13 1 20 37 少量 50 余量
10 2 14 13 3 16 35 少量 50 余量
7 7 16 10 5 13 42 少量 50 余量
性能
凝固反应：粉液调和后，光固化型光照随机凝固。普通型 一般调和后5min开始凝固，凝固早期生成聚羧酸钙凝胶， 此时材料极易吸收水份，被浸蚀溶解，进一步反应生成聚 羧酸铝后才能坚硬而不易溶解，这一过程至少需要30min。 因此充填治疗后，表面应涂凡士林，清漆或光固化树脂粘 接剂防止气水的侵蚀。 • 粘接性能：玻璃离子水门汀与牙体之间的粘接，除机械嵌 合之外，还具有较强的化学粘接，化学粘接是由于该水门 汀调和物中的—COOH，与牙体中的Ca² + 结合而产生的。 与牙釉质的粘结力为4～6MPa，与牙本质的粘接力为2～ 3MPa，其粘结边缘封闭性优于其它水门汀，但不如银汞 合金。粘接作用受水的影响较大，浸水时间越长，粘接作 用越差。
• 凝固反应：粉液调和后，固化反应是通过氧化锌粉末中分 解出的锌离子与聚丙烯酸中的羧基所发生的交联作用。 • 粘接性能：除有一定的机械嵌合力之外，对牙体组织还有 一定的化学粘接作用，其化学粘接作用是由聚丙烯酸中的 离子与牙组织中的钙离子发生络合反应及离子间的吸引力 产生的。因此，其粘接力高于磷酸锌水门汀，对牙釉质、 牙本质的粘接强度分别为3～6MPa和2～6MPa。 • 物理性能：机械强度略低于磷酸锌水门汀，凝固24h后压 缩强度为80MPa，拉伸强度为7MPa，表面硬度（HV）为 20。该水门汀体积稳定，不导电、热传导低。凝固时间为 5～8min。
临床操作与应用临床操作与应用 • 取适量粉和液置于玻璃调板上，分次逐份加 粉入液调和，直到所需充填或粘接稠度。粉液调 和未均匀时，不要急于再加粉剂，以免调和不均 影响材料强度和粘性。切忌将液体直接加入粉剂， 或调拌中途再加液体，调和时间应控制在一分钟 左右。在口腔环境中，凝固时间约3～6min。 磷酸锌水门汀在临床上可用于垫底、暂封、 乳牙充填及粘接修复体和正畸附件。因磷酸对牙 髓有较强的剌激性，在深龋治疗和固定修复体粘 接时应注意护髓。

口腔材料学：05 第十六章 齿科水门汀

ZnO+2H3PO4 → Zn3(PO4)2·4H2O+热 生成磷酸锌，内包裹未反应的氧化物颗粒。
固化反应放热并伴随体积收缩。
三、性能
磷酸锌
1．工作时间3～6分钟, 固化时间5～14 分钟。
冷厚玻璃板-----延长时间, 低于露点----缩短时间。
临床影响固化速度的因素：
⑴ 粉/液比例 ⑵ 粉加入液中的速度 ⑶ 温度 ⑷ 调和方式; ⑸ 液剂吸水或失水
4．粘接性能 (bonding strength)
磷酸锌
与牙机械嵌合 (mechanical interlocking)。
固化初酸性，牙脱钙、粗糙。
粘固固定修复体。
磷酸锌
5．生物学性能
新调和 pH 1～2, 1h后pH4； 24h后pH 6～7, 48h近中性。
游离磷酸渗入牙本质小管内可刺激牙髓。 牙髓炎症反应，正常时可逆，5-8周恢复正常。 深龋应护髓。粉液比低，刺激性大。
第三节 聚羧酸锌水门汀
聚羧酸锌
（Zinc polycarboxylate cement）
是氧化锌与聚丙烯酸水溶液反应而固化的 水门汀。
20世纪60年代初问世, 第一个与牙硬组织化 学粘接的齿科水门汀, 其强度接近磷酸锌水门 汀, 与牙齿及合金均具有较强的粘接力并具有 良好的生物相容性。
一、组成
粉---液型，单组分粉剂型，胶囊型
强度增加快。金属增强的GIC的强度和耐磨性有 较大提高。
GIC
4、粘接性能 GIC对牙釉质、牙本质有粘接性, 粘接机
理同聚羧酸锌，-COO-与牙的Ca2＋经鳌合键而 化学结合。
薄膜厚度小，适于粘接。 GIC与金属或陶瓷间靠机械粘接。
GIC
5、生物学性能

水门汀Cement


(一)氧化锌丁香酚水门汀
• 改良式: 在粉中加聚甲基丙烯酸甲酯或二氧化 硅, 氧化铝 在液中加速60%乙氧基苯甲酸
2.固化反应
• 螯合反应 • 具有干燥时固化慢或不固化,遇水则快速 固化,遇水则快速固化的特点
(一)氧化锌丁香酚水门汀
3.性能 机械粘合 • 优点: ◇对牙髓的刺激作用轻 微 ◇与窝洞具有良好粘着 和封闭作用 ◇可阻止热传导
• 缺点: ◇ 低强度和抗磨耗性 不足 ◇溶解度高 ◇无抗龋作用 ◇含丁香酚的水门汀对 复合树脂有阻聚作用
(一)氧化锌丁香酚水门汀
4.临床应用 • 双层垫底材料 • 暂充及粘固材料 • 洞衬材料 • 根充材料 • 牙周塞治剂 5.使用方法
(二)磷酸锌水门汀(zinc phosphate cement)
性能
几点建议: ★ 窝洞不刻意清洗 ★ 对深龋必须用氢氧化钙和氧化锌水门汀 垫底 ★ 涂两层涂漆(vanish) 形成保护膜 ★ 使用改良式磷酸锌水门汀(成份中加入 氢氧化钙以降低酸对牙髓的刺激)
性能优缺点
• 优点： ★混合操作容易和对技 术不敏感 ★凝固速度快 ★流动性佳 ★具临床所需的特性和 强度 • 缺点： ★凝固早期酸性强， 易造成牙髓刺激 ★无抗菌作用
(六)玻璃离子水门汀(Glass Ionomer Cement)
1. 组成 粉:三氧化二铝,二氧化硅,氟化钙,氟化铝, 氟化钠,磷酸铝 液:聚丙烯酸,丙烯酸-衣康酸共聚物,水 几种新型玻璃离子水门汀: (1)粉剂型 (2)光固化型 (3)金属增强型 2.固化作用 酸碱反应
3.性能
(1)与牙釉质,牙本质有良好的化学粘接性 (2)对牙髓刺激小 (3)氟离子释放具有杀菌,抑菌效果,同时使周 围牙齿组织具有抗龋力 (4)抗压和耐磨强度不高 (5)对水十分敏感,使用时保持干燥.充填后涂 凡士林

水门汀

• 强度较低，压缩强度约20MPa • 在口腔环境中溶解度较大，呈碱性，可杀
灭或抑制细菌生长 • 碱性析Ca2+，，能促进洞基底钙化和形成继
发牙本质
应用
• 溶解度大，强度低，不宜作粘接剂 • 生物性能好，特别适用于深龋保髓和盖髓
，还可以用于根管充填和脱敏
聚羧酸锌水门汀
组成
• 粉剂 氧化锌 氧化镁
第八节
水门汀
(cement)
• 概念：
水门汀（cement）通常是指由 金属盐或其氧化物作为粉剂与专 用液体调和、固化而成的无机非 金属材料
常用水门汀
水门汀种类
主要用途
磷酸锌水门汀氧化锌 修复体的粘固，衬层垫底、
充填
聚羧酸锌水门汀 玻璃离子水门汀
修复体的粘固，衬层垫底、 乳牙充填
修复体的粘固，衬层垫底、 充填、窝沟封闭
微溶于水和唾液，可释放F-
生物学性能：对牙髓及牙龈的刺激很轻，与氧 化锌丁香酚水门汀相似
粘接性能：机械嵌合力+化学结合
• 应用
调和方法：将粉逐份加入液剂中，迅速调和
均匀（旋转＋折叠），用作粘接时，为获得 良好流动性可稍调稀。调拌后5—8分钟凝固
修复体的粘固，衬层垫底、暂时充填 深龋的直接垫底，不必再使用磷酸锌水门汀 不宜在主要受力处使用 不能直接用于盖髓， 可作为儿童龋洞的暂时充填治疗
• 应用
调和方法：水门汀调拌刀将粉加入液中，采用 旋转调和法加入粉剂调和，直至呈膏状或所需 的稠度为止。快干型粉液调和后在口腔内 4~10min内固化
应用：暂封，修复体暂时粘固和牙周塞治剂。 Ⅰ型用作暂时粘固；Ⅱ型用作修复体的长期粘 接；Ⅲ型用作暂充和垫底；Ⅳ型用作洞衬。
（垫底一般需要双层垫底）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

.
25
4.用途及用法
(1)用途
粘固:金属冠、嵌体、固定桥或矫治器的带环 等。
基底: 任何深度窝洞的基底材料，不需做双层 基底。
还可做为暂时修复材料。 (2) 用法：
粉:液调拌比(wt) =2.5:1 (基底) 调和时每次加 入一半的粉剂，以获得最长的工作时间 。
.
26
(五)玻璃离子水门汀(glass ionomer cement)
水门汀
温医附属口腔医院 蔡志斌
.
1
`
▪ 定义：
金属盐或其氧化物作为粉剂与专用液体调 和后能够发生凝固的一类具有粘结作用的 材料。
.
2
▪ 种类
▪ 按用途分类
粘接用水门汀 充填用水门汀 衬层及垫底用水门汀
▪ 按组成分类
磷酸锌水门汀 聚羧酸锌水门汀 玻璃离子水门汀 氧化锌丁香酚水门汀 氢氧化钙水门汀
.
.
7
(6) 溶解性: 几乎不溶于水，但溶于酸性溶液，因此, 唾液可
使水门汀溶解和分解导致强度下降。 水门汀凝固之前接触唾液，导致溶解性增加。
(7) 传导性: 热和电的不良导体。 (8) 牙髓刺激性：
酸性强，刚调和时pH值1～2，酸性逐渐减弱。 可造成牙髓发生炎性反应, 5~8周后可恢复,不能 用于深洞垫底。
还具有抑菌作用，用作根管 充填。
.
14
应用
✓垫底（深龋、可复性牙髓炎） ✓粘接（临时冠） ✓其他：牙周塞治剂、根管充填剂、
暂时性充填等等
.
15
氢氧化钙水门汀
组成：
氢氧化钙 双糊剂：
螯合剂（水杨酸乙二醇酯）
.
16
凝固机制
.
17
性能
(1) 强度: 较低，压缩强度20MPa, 其上需作二次垫底
(2) 凝固时间: 3~5分钟，受湿度影响大。
.
8
4. 用途及用法 用途: ①中等深度窝洞的垫底及深洞的中层垫底。 ②粘固各 种牙冠、嵌体、正畸附件。 ③牙齿的暂时性和短期充填修复。 用法: 在厚玻璃板上，粉分成若干份，逐份加
入。
.
9
氧化锌丁香油水门汀 (zinc oxide eugenol cement)
1. 组成 粉剂和液体两部分。 (1) 粉剂: (2氧) 液化体锌:69%，具有弱收敛和消毒作用。
.
12
(3)溶解性: 水中溶解性较大 可溶于唾液，主要是由于丁香油的析出。
(4) 粘固性(luting): 主要是依靠机械嵌合作用。
.
13
(5) 传导性: 热和电的不良导体
(6) 对牙髓的影响:
pH7~8，对牙髓刺激性小。
具有安抚作用，能保护牙髓免 受磷酸锌水门汀及热，电的刺 激，常用作间接盖髓。
1. 分类 (1)根据用途分为:
I型: 粘固(luting)冠、桥、嵌体等固定修复体。 II型: 用于充填修复(restorative)牙体缺损。 III型: 用于洞衬和垫基底(liner and base)。 IV 型: 用于桩核的制作(core build-up)。
3
磷酸锌水门汀
组成： 粉：氧化锌（主要）、氧化镁、二氧化硅、氧
化铋 液：正磷酸（主要）、氧化铝、氧化锌、水
.
4
o 凝固反应
ZnO+H3PO4 Zn(H2PO4)2+H2O Zn3(PO)4·4H2O+热量
.
5
3. 性能 (1) 凝固时间：室温下2~5分钟。
因素影响
①温度: 低、凝固慢，反之亦然。 ②液剂: 多、凝固慢，反之亦然。 ③调拌速度: 快，凝固快。 ④粉末的粗细: 细，凝固快。 ⑤液剂内水份含量: 水少凝固慢。
(3)溶解性: 在水中可逐渐崩解，应用中也有类似现象。
(4)抗菌性: 强，可杀灭或抑制龋洞中的残留细菌。
(5) 牙髓反应: 促进牙本质和牙髓的修复反应，诱导牙本质 再矿化，促进牙本质桥的形成。
.
18
3. 临床应用 间接盖髓、直接盖髓、垫底、根管消毒、充填
。 4. 使用方法
粉液比: 2:1, 双糊剂型: A:B=1:凝固机制
聚丙烯酸的羧基和氧化锌粉末中解离出来的锌离 子化合成聚羧酸锌盐，成为具有交联网络结构而 固化。
.
23
3.性能
(1)凝固时间: 2~8分钟，受粉液比、温度等影响。
(2)强度: 抗压强度 50～80MPa, 抗拉强度 7MPa。
调拌后15分钟其抗压强度相当于24小时的75%。
(3)溶解性: 人工唾液中溶解率为1.42%，与磷酸锌
(2) 粘固性: 主要是机械嵌合作用。 与牙本质及牙釉质的粘接强度：1~2MPa
.
6
(4) 强度: 24小时后达最大值，压缩强度:130MPa 影响因素: 在一定限度内，随粉、液比的增加而增加。 粉液比不当、调速过快、被水及杂质污染-----
强度下降。
(5)凝固体积收缩: 线收缩 :七天后 0.04%~0.06%
.
19
四、聚羧酸锌水门汀(polycarboxlate cement)
1. 组成 一般为粉、液剂型。单粉剂型(水调型)。
.
20
Poly F Plus (Dentsply)
.
21
粉: 主要为氧化锌，还含有10%的氧化镁及
少量的氟化钙、氧化铝、硫酸钡等。
液: 30%~50%的聚丙烯酸水溶液。
水调型水门汀(单粉剂型): 粉末化的聚丙烯 酸与粉剂混合，临床应用时与水混合即可。
松丁香香2油9%85，%增和加橄抗榄压油强15度%和。减小脆性。 硬加脂入酸乙锌氧1基%苯, 醋甲酸酸锌(E1B%A,)可加速强固度化。 加入塑料粉、氧化铝可强度
.
10
2. 凝固机制
粉剂+液体 螯合反应 丁香酸锌的螯合物
反应极缓慢(约17小时), 加入微量醋酸盐能 使其在数分钟内初步结固。
.
11
3. 性能
(1)凝固时间: (2)强约度为:5分钟，口腔潮湿环境中能加速其凝固。
抗作增EB粉调接压基强A剂 拌 触强 底 型-氧量 玻 水度 料 的化多 璃 、约 时 压铝板 唾为 ， 缩增温 液需强2强0度在度~型3高其较5优M上高于P垫，a聚，一4合5不层～加物足磷6速增5承酸M凝强受P锌固型a咀水；。嚼门力汀，。
水门汀相近
(4)具有粘结性:机械嵌合力；与钙产生化学结合；
氢键力
与牙釉质的粘结强度为3.0-10MPa, 与牙本质粘结
强度为2.0～6.0MPa。
(5)传导性: 是温度和电的不良导体。
(6)膜厚度: 粘固用应小于25.um
24
(7) 对牙髓的影响 对牙髓的刺激轻微，对牙髓的影响与氧化锌丁
香油水门汀相近。 原因： ①虽然聚丙烯酸的pH约为1.7，调拌时pH为3~4， 凝固中pH值迅速升高，24h可达6.9，接近中性。 ②聚丙烯酸的电解常数很小。 ③聚丙烯酸易与牙本质中的钙离子、胶原蛋白反 应，从而难渗入牙本质小管。
