电磁场理论基础

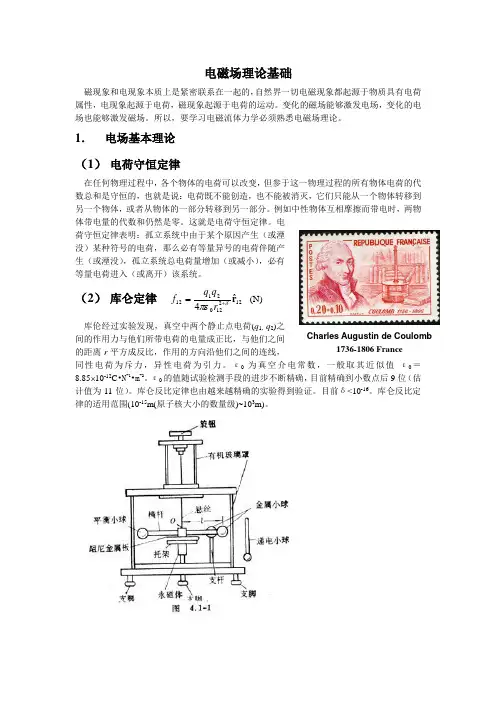

电磁场理论基础磁现象和电现象本质上是紧密联系在一起的，自然界一切电磁现象都起源于物质具有电荷属性，电现象起源于电荷，磁现象起源于电荷的运动。
变化的磁场能够激发电场，变化的电场也能够激发磁场。
所以，要学习电磁流体力学必须熟悉电磁场理论。
1． 电场基本理论（1） 电荷守恒定律在任何物理过程中，各个物体的电荷可以改变，但参于这一物理过程的所有物体电荷的代数总和是守恒的，也就是说：电荷既不能创造，也不能被消灭，它们只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分。
例如中性物体互相摩擦而带电时，两物体带电量的代数和仍然是零。
这就是电荷守恒定律。
电荷守恒定律表明：孤立系统中由于某个原因产生（或湮 没）某种符号的电荷，那么必有等量异号的电荷伴随产生（或湮没），孤立系统总电荷量增加（或减小），必有等量电荷进入（或离开）该系统。
（2） 库仑定律1221202112ˆ4r δπε+=r q q f (N) 库伦经过实验发现，真空中两个静止点电荷(q 1, q 2)之间的作用力与他们所带电荷的电量成正比，与他们之间的距离r 平方成反比，作用的方向沿他们之间的连线，同性电荷为斥力，异性电荷为引力。
ε0为真空介电常数，一般取其近似值ε0＝8.85⨯10-12C •N -1•m -2。
ε0的值随试验检测手段的进步不断精确，目前精确到小数点后9位（估计值为11位）。
库仑反比定律也由越来越精确的实验得到验证。
目前δ<10-16。
库仑反比定律的适用范围(10-15m(原子核大小的数量级)~103m)。
Charles Augustin de Coulomb 1736-1806 France（3） 电场强度 00)()(qr F r E =(V ·m -1)真空中电荷与电荷之间相互以电场相互发生作用。
若试探电荷q 0在电场r 处受电场力为F 0(r ), 则电 场强度为E (r )。
（4） 静电场的高斯定理 ∑⎰⎰=⋅)(01S in Sq d εS E由于静电场的电力线起始于正电荷，终止于负电荷， 不会相交也不会形成封闭曲线，这就决定通过静电场内 某一封闭曲面S 的电通量为此封闭曲面所包围的电荷的01ε倍。
