机械设备装调及控制技术样题2012年

机电设备安装与调试复习一、填空1.机器零件一般包括以下部分，基础零件、标准零件、通用零件和部件，外购零件。

2. 滚动轴承的结构包括：外圈、内圈、滚动体、保持架。

3. 常用的清洗液有：工业汽油、煤油和轻柴油、水剂清洗液。

4. 旋转件的平衡实验有：静平衡试验、动平衡试验。

5. 齿轮副的接触精度是通过接触位置和接触斑点来评定的。

6.机器装配的生产类型大致可分为单件生产、成批生产和大量生产三种。

7.保证装配精度的装配方法有：完全互换法、分组选配法、调整法和修配法。

8.轴是最容易磨损或损坏的零件，常见的失效形式有三种：磨损、断裂、变形。

9.过盈联结装配的技术要求有：有适当的过盈量、有较高的表面粗糙度和适当的倒角。

10. V带的工作面是两侧面。

11.将零件、合件装配成组件称为组装。

将零件、合件、组件装配成部件称为部装。

12.齿轮副的径向游隙包括：原始游隙、配合游隙、和工作游隙。

二、选择1. 下列关于水泥标号说法正确的是 (B)A、水泥标号有200、300、400、500、600号几种。

B、水泥标号应为混凝土标号的2～2.5倍。

C、一般选用200～400号水泥。

2. 混凝土的凝固和达到应有的强度是利用了（A）。

A．水化作用 B．氧化作用3. 能同时承受较大的径向力和轴向力的是（A）A．圆锥滚子轴承 B．推力球轴承 C．推力滚子轴承4. 齿轮传动的基本要求是（A B C D）。

A . 传递运动准确 B. 冲击和振动小 C. 承载能力强 D. 使用寿命长5. 在圆锥销的装配中，当圆锥孔铰好后，用手将圆锥萧塞入孔中（A）能获得正常的过盈。

A. 80%～85%B. 85%～90%C. 90%～95% D．100%6.紧键联接常见的种类有（A B C ）。

A．普通楔键 B．钩头楔键 C．切向键7. 机床无负荷试运转时，最高速试运转时间不得低于（A）A．2小时 B．5小时 C．12小时 D． 24小时8. 不是蜗杆传动特点的是（D）。

中等职业学校学生职业技能大赛机械装调技术（装配钳工）任务书（试卷）场次：（第一场第二场）准考证编号：工位: 交卷时间:一、说明1.本任务书总分为100分，考试时间为3小时（180分钟）。

2.考生在考试过程中应该遵守竞赛规则和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值。

3.任务书中需裁判确认的部分，参赛选手须先举手示意，待裁判签字确认后有效。

4.记录表中数据用黑色水笔填写，表中数据文字涂改后无效。

5.应统筹全部工作任务进行的次序。

二、任务任务1在赛场规定的区域，按以下具体要求，组织装配前的准备工作，使场地规范、有序。

（5分）1.场地组织要求规范。

2.工具、量具摆放整齐，量具校正方法正确，分类明确。

3.零部件放置有序。

4.零部件主要配合面应清洗，清理干净。

任务2假设有一工厂装配车间招聘装配钳工工作人员，装配车间为应聘者出了这样一道题目：根据自己的经验和理解，要求用最快、最简单的方法，根据变速箱部装图（附图二），选择合理的拆卸和装配工艺。

正确使用相关工、量具完成变速箱部件固定轴1和固定轴2上齿轮16和齿轮29的拆卸，并用卡尺测量齿轮16和齿轮29的齿顶圆直径和齿根圆直径，然后正确使用相关工、量具完成变速箱部件的装配与调试工作，使其达到正常运转的功能（包括变速功能），并检测与二维工作台相连的输出轴的轴向窜动和装齿轮轴肩处的径向跳动（15分）。

具体要求：1.拆装、装配前的准备工作要充分，安装面应清理。

2.在拆装、装配的过程中要求按装配的一般原则进行装配。

3. 拆装、装配工艺合理，装配顺序和方法及装配步骤正确、规范。

4.在拆装、装配及调试过程中正确使用工具、量具，读数准确，数据处理正确。

5.在拆装、装配及调试的过程中零部件及工、量具的摆放应整齐，分类明确。

6.在拆装、装配过程中，注意轴承的组合形式看清图纸，按变速箱部装图（附图二）上的组合形式进行装配，装配轴承时方法及工、量具使用正确。

7.在装配的过程中检测两啮合齿轮的啮合面宽度差，应调整为不大于两啮合齿轮厚度的5%为宜。

职业技能鉴定理论考试复习题发动机装调工（技师）一、单选题1．在任何档位和车速条件下，变速器均有“丝丝”声，说明( C )。

A、中间轴弯曲B、第一周变形C、变速器缺油D、啮合齿轮间歇过大2．金属一石棉垫（金属皮的）由于缸口卷边一面高出一层，对于它接触的平面会造成单边压痕变形，因此卷边应朝向( A )。

A．易修整的接触面或硬平面B．不易修整的接触面或硬平面C．易修整的接触面或软平面3．在汽缸体和汽缸盖同为铸铁时，金属一石棉垫（金属皮的）卷边应朝( A )。

A．汽缸盖 B．汽缸体 C．两者均可4．对铝合金气缸盖、铸铁气缸体，金属一石棉垫（金属皮的）卷边朝( B )。

A气缸盖 B．气缸体 C．两者均可5、在气缸盖与气缸体同为铝合金时，卷边应朝（ C ）。

A．汽缸盖 B．汽缸体 C．湿式汽缸套凸沿6．活塞从一个止点运动到另一个止点所扫过的容积，称为( B )。

A．汽缸容积 B．汽缸工作容积 C．汽缸总容积7．活塞位于下止点时，其顶部与汽缸盖之间的容积称为( C )。

A．汽缸容积 B．汽缸工作容积 C．汽缸总容积8．活塞位于上止点时，其顶部与汽缸盖之间的容积称为( C )。

A．汽缸容积 B．汽缸工作容积 C．燃烧室容积9．多缸发动机各( B )的总和，称为发动机排量。

A．汽缸容积 B．汽缸工作容积 C．汽缸总容积10.( A )之比称为压缩比。

A．汽缸总容积与燃烧室容积B．汽缸工作容积与汽缸总容积C．汽缸工作容积与燃烧室容积11．四行程发动机的运转是按( A )的顺序不断循环反复的。

A．进气行程、压缩行程、做功行程和排气行程B．进气行程、做功行程、压缩行程和排气行程C．排气行程、进气行程、压缩行程和做功行程12.四行程内燃机经过进气、压缩、做功、排气四个行裎完成一个工作循环，这期间活塞在上、下止点往复运动了四个行程，相应地曲轴旋转了( B )圈。

A.一 B．两 C．四13.二行程发动机的工作循环也是由进气、压缩、做功、排气过程组成，但它是在曲轴旋转( A )，活塞上下往复运动的两个行程内完成的。

机械装调项目理论题库（含答案）机械装调项目理论题库一、填空题1. 实训（练习）场地要做到的“三光”是指______、______、______。

2. 实习中的“三定二负责”是指：_______、_______、_______，________、_________。

3. 使用的工具和加工的零件、毛坯和原材料等和放置要_______，并且要_______，以保证操作中的________。

4. 使用的机床、工具要经常_________，发现_________要停止使用，经修复或更换后才能使用.5. 每次实训（实习）结束后，一定清点_________。

6. 划线是钳工加工工件的第一道工序。

它是根据零件图的______的一种操作。

7. 划线不仅能使加工时有_______，还能及时发现_______。

8. 对划线的要求是_______。

9. 钳工在划线工作中，常用工具有_______等。

10. 钳工划线工作中，通常有________和_________两种不同的方式。

11. 毛坯在划线前要进行_________，并在划线表面_________。

12. 用锯削的方法可以对工件和毛坯进行_________，在工件上_______以及锯掉工件上_______等工作。

13. 锯削具有________、_________和_________的特点。

14. 钳工在锯削中所有的手工锯削工具称_________，它由_________和__________两部分组成。

15. 手工锯架（锯弓）有________、_________和________三种类型。

16. 锯条一般由________制成。

17. 根据锯齿的大小，锯条分为_________、________、________三种类型。

18. 台虎钳的规格用________来表示，常用的规格有________、_________、________等几种。

19. 起锯分________和________两种。

2012年江苏省建筑设备安装与调控（给排水）赛项理论考试多选题1. 在图样上一个完整的尺寸标注,一般应包括（）要素。

A. 尺寸线；B. 图形线；C. 尺寸界限；D. 尺寸起止符号；E. 尺寸数字。

2. 《建筑制图标准》(GB／T50104—2001)中标准代号中说法正确的是（）。

A. “GB／T”为推荐性国家标准代号；B. “50001”表示该标准的编号；C. G、B、T 分别表示“国”、“标”、“推”字汉语拼音的第一个字母；D. “2001”表示该标准发布的年号；E. 以上答案都不是。

3. 在确定平面图形大小位置的一系列尺寸中，分为（）。

A. 总体尺寸；B. 标志尺寸；C. 构造尺寸；D. 定位尺寸；E. 定形尺寸。

4. 空间物体要形成投影必须具备的要素有（）。

A. 投射中心；B. 光线；C. 形体；D. 投影面。

5. 在建筑物的施工图中用圆圈标注的有（）。

A指北针；B轴线编号.；C. 通用详图中的定位轴线；D风向频率玫瑰图.；E. 索引符号。

6. 总平面图是可用于对新建房屋进行（），并可作为绘制水、暖、电等管线总平面图的依据。

A. 定位；B定向.；C. 土方施工；D. 布置施工现场；E. 施工放线。

7. 建筑电气施工图的组成（）。

A. 平面图；B. 系统图；C. 详图；D. 设备和材料明细表。

8. 自动喷淋系统平面图主要表达（）。

A. 喷头的平面位置；B. 管道的平面走向；C. 消防水箱、水泵的平面位置；D. 消防水源的接入点；9. 主要有（）等组成的控制系统叫继电—接触器控制系统A. 变频器；B. 接触器；C. 继电器；D. 整流器；E. 按钮。

10. 通常把（）成为正弦交流电的三要素A振幅；B. 角频率；C. 初相位；D. 相位差；E. 相量。

11. 放大电路的三种组态有（）。

A. 低频放大；B. 共集电极放大；C. 共基极放大；D. 多级放大；E. 共射极放大。

12. 提高功率因数的意义有（）。

学习-----好资料更多精品文档2012年全国职业院校技能大赛高职组 “数控机床装调、维修与升级改造”竞赛试题题号 一 二 三 四 五 六 得分总分选手须知1. 选手在竞赛过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在竞赛的总成绩中扣除相应分值直至取消资学校_____________________________ 机床号__________________ 日期____________密封线内请勿答题学习-----好资料格。

2.竞赛过程中选手在维修调试环节不能使用U盘拷贝相关文件。

加工环节可以使用现场提供的U盘拷贝程序。

3.选手必须按照要求认真填写各试卷，填写相关信息，竞赛完成后上交执裁人员。

4.参赛选手在排除故障的过程中，若因自己本身的原因造成机床出现新的故障，在竞赛有效时间内将故障排除，不予扣分反之扣5分；5.选手在参数设置环节，如修改了评分范围以外的参数，如果修改后的参数对机床运行无影响，则不予扣分，如果影响到机床正常运行，则酌情扣分。

6.本场竞赛的总工时为360分钟(包括辅助时间和选手主动要求的三次暂停时间 )，竞赛时间到参赛选手必须退场。

7.选手在竞赛过程中如怀疑相关部件损坏，可以申请技术人员进行判断，如确实部件损坏，可以更换相关部件，并将更换部件所占用时间在总时间的基础上进行加时。

如部件正常，则判断过程所占用时间不予考虑。

8.选手竞赛过程中对于竞赛内容原则上不允许放弃，如要求放弃则该单元按照规程扣除一定的分值。

禁止使用相机及手机对试题进行拍照，否则取消竞赛资格。

9.选手在竞赛过程中严重违反工艺纪律或由于人为因素造成测量仪器、刀具及电气设备损坏，视情节严重程度扣除5-30分，或直接取消比赛资格。

10.装配内容及技术要求标明的精度，请如实测量，并认真记录并填写相关表格。

11.需要裁判确认的地方，如裁判记录稿中无确认信息，不得分。

12.机床功能检查、故障排除环节选手可以在竞赛开始120分钟后选择放弃，放弃后由裁判通知工作人员进行故障排除，如果工作人员排除故障的时间超过20分钟，由裁判记录时间并酌情加时。

附件42高职制造专业类机械设备装调与控制技术项目技能竞赛规程、评分标准及选手须知一、竞赛内容参赛选手在规定时间内，以现场操作的方式，根据赛场提供的有关资料和工作任务书，完成以下8个工作任务。

整个竞赛过程符合安全文明生产要求。

1．装配与调整送料装置（二维工作台）根据送料装置（二维工作台）的装配图和赛场提供的零部件，完成送料装置（二维工作台）的装配与调整，使送料装置（二维工作台）的导轨、丝杠等达到规定的装配技术要求。

2．装配与调整机械式冲裁机构和转塔装置根据机械式冲裁机构和转塔装置的装配图和赛场提供的零件与部件，完成机械式冲裁机构和转塔装置未装配好部分的装配与调整，使机械式冲裁机构和转塔装置达到装配技术要求并实现运转功能。

3．装配与调整模具根据模具装配图、任务书、产品图纸、赛场提供的零件与部件完成3副模具的装配与调整。

4．连接控制电路根据电气原理图、PLC的I/O分配表，完成机械设备的线路连接及整理等工作。

5．设置变频器、步进、伺服电机驱动器参数根据《FR-E700使用手册》、《步进驱动器M542使用手册》、《伺服TSTE 手册(中文)》，完成变频器、步进、伺服电机驱动器相关参数的设定。

6．触摸屏工程设计模拟客户要求，对操控界面提出具体的要求，参赛选手根据要求完成触摸屏的相应界面设计与设置。

7．PLC程序设计编写PLC控制程序，保存在电脑上。

根据任务书控制要求，设计PLC程序控制设备的X轴、Y轴伺服电机、电磁铁固定夹、原点电磁铁及相应保护功能等。

8．设备联合调试将程序下载到设备进行设备联合调试，联合调试结束后进行试运行加工，检验设备的运行状况及制件的质量。

二、竞赛方式2人小组赛。

三、竞赛时量240分钟四、名次确定办法按比赛成绩从高到低排列参赛队的名次。

比赛成绩相同，完成工作任务所用时间少的名次在前；比赛成绩和完成工作任务用时均相同，按职业素养成绩较高的名次在前。

五、评分标准与评分细则1.评分标准及分值序号项目内容分值1 任务1：装配与调整送料装置（二维工作台）202 任务2：装配与调整机械式冲裁机构和转塔装置153 任务3：装配与调整模具104 任务4：连接控制电路75 任务5：设置变频器、步进、伺服电机驱动器参数 56 任务6：触摸屏工程设计87 任务7：PLC程序设计178 任务8：设备联合调试139 职业素养 53.评分细则项目序号内容分值评分要求装配与调整送料装置1 导轨、丝杆装配 5不能正确完成导轨、丝杆装配，酌情扣分。

1. 机械：机器、机械设备和机械工具的统称。

2. 机器：是执行机械运动，变换机械运动方式或传递能量的装置。

3. 机构：由若干零件组成，可在机械中转变并传递特定的机械运动。

4. 构件：由若干零件组成，能独立完成某种运动的单元5. 零件：构成机械的最小单元，也是制造的最小单元。

6. 标准件：是按国家标准(或部标准等)大批量制造的常用零件。

7. 白由构件的白由度数：白由构件在平面内运动，具有三个白由度。

8. 约束：起限制作用的物体，称为约束物体，简称约束。

9. 运动副：构件之间的接触和约束，称为运动副。

10. 低副：两个构件之间为面接触形成的运动副。

11. 高副：两个构件之间以点或线接触形成的运动副。

12. 平衡：是指物体处于静止或作匀速直线运动的状态。

13. 屈服极限：材料在屈服阶段，应力波动最低点对应的应力值，以(T S表示。

14. 强度极限：材料。

-8曲线最高点对应的应力，也是试件断裂前的最大应力。

15. 弹性变形：随着外力被撤消后而完全消失的变形。

16. 塑性变形：外力被撤消后不能消失而残留下来的变形。

17. 延伸率：S =(l1-l)/l X 100%, l为原标距长度，11为断裂后标距长度。

18. 断面收缩率：W =(A —A 1)/ AX 100%, A为试件原面积，A 1为试件断口处面积。

19. 工作应力：杆件在载荷作用下的实际应力。

20. 许用应力：各种材料本身所能安全承受的最大应力。

21. 安全系数：材料的极限应力与许用应力之比。

22. 正应力：沿杆的轴线方向，即轴向应力。

23. 剪应力：剪切面上单位面积的内力，方向沿着剪切面。

24. 挤压应力：挤压力在局部接触面上引起的压应力。

25. 力矩：力与力臂的乘积称为力对点之矩，简称力矩。

26. 力偶：大小相等，方向相反，作用线互相平行的一对力，称为力偶27. 内力：杆件受外力后，构件内部所引起的此部分与彼部分之间的相互作用力。

28. 轴力：横截面上的内力，其作用线沿杆件轴线。

2012全国职业院校技能大赛高职组数控机床装调、维修、升级改造试题预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1 / 252012年全国职业院校技能大赛高职组“数控机床装调、维修与升级改造”竞赛试题题号一二三四五六得分总分选手须知1. 选手在竞赛过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在竞赛的总成绩中扣除相应分值直至取消资学校_____________________________ 机床号__________________ 日期____________密封线内请勿答题格。

2.竞赛过程中选手在维修调试环节不能使用U盘拷贝相关文件。

加工环节可以使用现场提供的U盘拷贝程序。

3.选手必须按照要求认真填写各试卷，填写相关信息，竞赛完成后上交执裁人员。

4.参赛选手在排除故障的过程中，若因自己本身的原因造成机床出现新的故障，在竞赛有效时间内将故障排除，不予扣分反之扣5 分；5.选手在参数设置环节，如修改了评分范围以外的参数，如果修改后的参数对机床运行无影响，则不予扣分，如果影响到机床正常运行，则酌情扣分。

6.本场竞赛的总工时为360分钟(包括辅助时间和选手主动要求的三次暂停时间 )，竞赛时间到参赛选手必须退场。

7.选手在竞赛过程中如怀疑相关部件损坏，可以申请技术人员进行判断，如确实部件损坏，可以更换相关部件，并将更换部件所占用时间在总时间的基础上进行加时。

如部件正常，则判断过程所占用时间不予考虑。

8.选手竞赛过程中对于竞赛内容原则上不允许放弃，如要求放弃则该单元按照规程扣除一定的分值。

禁止使用相机及手机对试题进行拍照，否则取消竞赛资格。

9.选手在竞赛过程中严重违反工艺纪律或由于人为因素造成测量仪器、刀具及电气设备损坏，视情节严重程度扣除5-30分，或直接取消比赛资格。

10.装配内容及技术要求标明的精度，请如实测量，并认真记录并填写相关表格。

“机械设备装调与控制技术”实操样题（总时间：240分钟）任务书一、注意事项1.选手应将编写的PLC程序保存在“E:\2O12机械设备装调与控制技术\工位号\PLC程序”文件夹下。

2.选手应将编写的触摸屏工程保存在“E:\2O12机械设备装调与控制技术\工位号\触摸屏工程”文件夹下。

3.选手的试卷用工位号标识，考试完成后收回。

4.不准携带移动存储器材，不准携带手机等通讯工具，违者取消竞赛资格。

5.比赛中如出现下列情况时另行扣分：（1）调试过程中设备各部件之间发生严重撞击，影响运行，扣10分。

（2）选手认定器件有故障可提出更换，经裁判测定器件完好时每次扣5。

（3）由于错误接线等原因引起PLC、伺服电机及驱动器、变频器和直流电源损坏，取消竞赛资格。

6.任务书中需裁判确认的部分，参赛选手须先举手示意，由选手及裁判签字确认后有效。

7.记录表中数据用黑色水笔填写，表中数据文字涂改后无效。

二、需要完成的工作任务（请在240分钟内完成如下工作任务）1.根据赛场提供的总装图和部装图，完成送料部件（十字滑台）、机械式冲料机构、转塔部件和模具的装配与调整，并保证装配精度；2.根据提供的电气控制原理图（PLC的I/O连接图、PLC外围电气图等），完成电路连接；3.根据控制要求，编写或修改PLC、触摸屏程序，调整传感器、变频器及各驱动器（步进电机驱动器、伺服电机驱动器）的参数；4.调试运行机械设备，达到规定的工作要求和技术要求。

三、具体任务及要求任务1、送料部件（十字滑台）装配与调整根据送料部件（十字滑台）部装图（附图一）和赛场提供的零部件，完成送料部件（十字滑台上层）的装配与调整，使送料部件（十字滑台）的导轨、丝杠等达到一定的技术要求。

（17分）1.粗调靠近中立板基准面B（47）侧（磨削面）直线导轨2（39）与中立板基准面B（47）的平行度。

2.细调直线导轨2（39）与中立板基准面B（47）的平行度允差≤0.015mm。

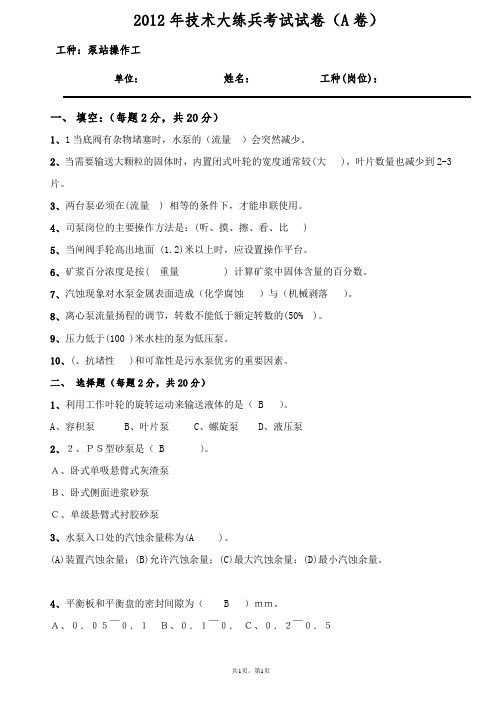

单位：姓名：工种(岗位)：一、填空：（每题2分，共20分）1、1当底阀有杂物堵塞时，水泵的（流量）会突然减少。

2、当需要输送大颗粒的固体时，内置闭式叶轮的宽度通常较(大 )，叶片数量也减少到2-3片。

3、两台泵必须在(流量 )•相等的条件下，才能串联使用。

4、司泵岗位的主要操作方法是：(听、摸、擦、看、比 )5、当闸阀手轮高出地面 (1.2)米以上时，应设置操作平台。

6、矿浆百分浓度是按( 重量 )•计算矿浆中固体含量的百分数。

7、汽蚀现象对水泵金属表面造成（化学腐蚀）与（机械剥落）。

8、离心泵流量扬程的调节，转数不能低于额定转数的(50% )。

9、压力低于(100 )米水柱的泵为低压泵。

10、(、抗堵性 )和可靠性是污水泵优劣的重要因素。

二、选择题（每题2分，共20分）1、利用工作叶轮的旋转运动来输送液体的是（ B ）。

A、容积泵B、叶片泵C、螺旋泵D、液压泵2、２、ＰＳ型砂泵是（ B ）。

Ａ、卧式单吸悬臂式灰渣泵Ｂ、卧式侧面进浆砂泵Ｃ、单级悬臂式衬胶砂泵3、水泵入口处的汽蚀余量称为(A )。

(A)装置汽蚀余量；(B)允许汽蚀余量；(C)最大汽蚀余量；(D)最小汽蚀余量。

4、平衡板和平衡盘的密封间隙为（ B ）ｍｍ。

Ａ、０．０５￣０．１Ｂ、０．１￣０．Ｃ、０．２￣０．５单位：姓名：工种(岗位)：5、离心泵转数越大，产生的真空度( A )。

A、越大B、不变C、越小6、泵的有效功率永远(A)轴功率。

A、小于B、等于C、大于7、变压器在运行中会有“嗡嗡”的响声，主要是( D )产生的。

A．整流、电炉等负荷 B．零部件振动C．线圈振动 D．铁芯片的磁滞伸缩8、输送含有杂志的液体通常采用( C )叶轮。

A、封闭式B、封闭式或半开式C、半开式或开式9、一般要求泵房集水池的有效容积不小于最大一台水泵（D）的抽水量。

A、30minB、10minC、15minD、5min10、给水泵在解体拆卸螺栓前，工作负责人必须先检查（ C ），如确已关严，再将泵体放水门打开放尽存水，这样可防止拆卸螺栓后有压力水喷出伤人。

2012年江苏省建筑设备安装与调控（给排水）赛项理论考试单选题1. 在下列尺寸中，A4 图纸的幅面尺寸为（）。

A. 591mm×841mm；B. 420mm×594mm；C. 297mm×420mm ；D. 210mm×297mm。

2. 工程图样是表达工程设计的重要技术资料，是（）的依据。

A. 设计；B. 施工；C. 服务；D. 规划。

3. 在建筑工程制图中的字体采用长仿宋体,字体宽度一般为字体高度的（）。

A. 1/3；B. 1/2；C. 2/3；D. 3/4。

4. 在工程图样中的比例是指图形与实物要素的（）之比。

A. 线性尺寸；B. 体积；C. 面积；D. 距离。

5. 若采用1：100 比例绘制实物长度3600mm 的直线,在图纸上应画长度为（）mm 的直线。

A. 36；B. 360；C. 3600；D. 36000。

6. 在建筑平面图中，拟建建筑物实长58m，若用1：100 的比例绘制建筑物图形,则该尺寸在图纸上的标注长度为（）mm。

A. 58；B. 580；C. 5800；D. 58000。

7. 在三投影图中的“V 面投影”反映了整个物体投影的（）。

A. 长度和宽度B. 长度和高度C. 高度和宽度D. 长度、高度、宽度8. 一般位置直线的在各投影面上的投影长度，与直线空间真实长度的关系为（）。

A. 小于；B. 等于；C. 大于；D. 以上都不是。

9. 当直线段或平面图形在其平行的投影面上的投影反映实长或实形时，其投影特点是（）。

A. 平行性；B. 唯一性；C. 类似性；D. 实形性。

10. 在常见平面立体的简单立体中三面投影图都不同的平面立体是（）。

A. 四棱锥；B. 四棱柱；C. 四棱台；D. 六棱柱。

11. 正轴测图是由( )得到的。

A. 斜投影法；B. 正投影法；C. 中心投影法；D. 透视投影。

12. 假想用一个剖切平面将形体切开，移去观察者与剖切平面之间的部分，将剩下的那部分形体向投影面投影，所得到的投影图叫做（）。

1.机械：机器、机械设备和机械工具的统称。

2.机器：是执行机械运动，变换机械运动方式或传递能量的装置。

3.机构：由若干零件组成，可在机械中转变并传递特定的机械运动。

4.构件：由若干零件组成，能独立完成某种运动的单元5.零件：构成机械的最小单元，也是制造的最小单元。

6.标准件：是按国家标准(或部标准等) 大批量制造的常用零件。

7.自由构件的自由度数：自由构件在平面内运动，具有三个自由度。

8.约束：起限制作用的物体，称为约束物体，简称约束。

9.运动副：构件之间的接触和约束，称为运动副。

10.低副：两个构件之间为面接触形成的运动副。

11.高副：两个构件之间以点或线接触形成的运动副。

12.平衡：是指物体处于静止或作匀速直线运动的状态。

13.屈服极限：材料在屈服阶段，应力波动最低点对应的应力值，以σs表示。

14.强度极限：材料σ-ε曲线最高点对应的应力，也是试件断裂前的最大应力。

15.弹性变形：随着外力被撤消后而完全消失的变形。

16.塑性变形：外力被撤消后不能消失而残留下来的变形。

17.延伸率：δ=(l1-l)/l×100％，l为原标距长度，l1为断裂后标距长度。

18.断面收缩率：Ψ=(Ａ－Ａ1)/ Ａ×100％，Ａ为试件原面积，Ａ1为试件断口处面积。

19.工作应力：杆件在载荷作用下的实际应力。

20.许用应力：各种材料本身所能安全承受的最大应力。

21.安全系数：材料的极限应力与许用应力之比。

22.正应力：沿杆的轴线方向，即轴向应力。

23.剪应力：剪切面上单位面积的内力，方向沿着剪切面。

24.挤压应力：挤压力在局部接触面上引起的压应力。

25.力矩：力与力臂的乘积称为力对点之矩，简称力矩。

26.力偶：大小相等，方向相反，作用线互相平行的一对力，称为力偶27.内力：杆件受外力后，构件内部所引起的此部分与彼部分之间的相互作用力。

28.轴力：横截面上的内力，其作用线沿杆件轴线。

29.应力：单位面积上的内力。

期末测试题三一、单项选择题〔每题 1 分，共 15 分〕1、取消固定循环的指令是( )。

A、G40B、G80C、G50D、G492、数控机床作空运行试验的目的是( )。

A、检验加工精度B、检验功率C、检验程序是否能正常运行D、检验程序运行时间3、下面哪种检测装置可直接将被测转角或位移量转化成相应代码。

( ) A、光电盘 B、编码盘 C、感应同步器 D、旋转变压器4、加工中心的根本功能及性能包括( )。

A、高度自动化B、大功率和高精度C、高速度及高牢靠性D、A.B.C 项均正确5、加工中心最突出的特点是( )。

A、工序集中B、对加工对象适应性强C、加工精度高D、加工生产率高6、在CNC 系统中，插补功能的实现通常承受：( )A、全部硬件实现B、粗插补由软件实现，精插补由硬件实现C、粗插补由硬件实现，精插补由软件实现D、无正确答案7、某把握系统，把握刀具或工作台以给定的速度沿平行于某一坐标轴方向，由一个位置到另一个位置准确定位，此种把握方式属于( )。

A、点位把握B、点位直线把握C、轨迹把握D、无正确答案8、粗加工和半精加工中的刀具半径补偿值为〔〕A、刀具半径值B、精加工余量C、刀具半径值与精加工余量之和D、无正确答案9、以下哪种伺服系统的精度最高：〔〕A、开环伺服系统B、闭环伺服系统C、半闭环伺服系统D、闭环、半闭环系统10、直流伺服电动要适用于〔〕伺服系统中。

A、开环，闭环B、开环，半闭环C、闭环，半闭环D、开环11、光栅中，标尺光栅与指示光栅的栅线应：〔〕A、相互平行B、相互倾斜一个很小的角度C、相互倾斜一个很大的角度D、外于任意位置均可12、数控机床的信息输入方式有：〔〕A、按键和CRT 显示器B、磁带、磁盘、网线C、手摇脉冲发生器D、以上均正确13、逐步比较插补法的四拍工作挨次为：〔〕A、偏差判别、进给把握、偏差计算、终点判别B、进给把握、偏差判别、偏差计算、终点判别C、终点判别、偏差计算、偏差判别、进给把握D、终点判别、偏差判别、进给把握、偏差计算14、以下哪种检测元件检测线位移〔〕A、旋转变压器B、光电盘C、感应同步器D、无正确答案15、加工中心的柔性表达在〔〕A、对特别要求的快速反响B、快速实现批量生产C、A.B 项均正确D、无正确答案二、不定项选择题〔每题 2 分，共 10 分〕1、不适用于低速重载的导轨副是〔〕。

题A自动化生产线装配与调试任务书一、竞赛设备及工艺过程描述YL-335B自动生产线由供料、输送、装配、加工和分拣等5个工作单元组成，其中，供料、装配与加工、输送以及分拣单元等分别构成4个工作站，均设置一台PLC承担其控制任务，各PLC之间通过RS485串行通信的方式实现互连，系统主令工作信号由连接到主站（输送站）PLC的触摸屏人机界面提供，主站与各从站之间通过网络交换信息。

构成分布式的控制系统。

自动生产线的主要工作目标是把装配单元料仓内的白色或黑色的小园柱芯件嵌入到供料单元提供的白色塑料待装配工件中，压紧加工后送往分拣单元，按工位号顺序均衡地分送到各生产工位中。

如图1是已完成装配和压紧加工的成品工件。

图1 已完成装配和加工的成品工件二、需要完成的工作任务(一)自动生产线设备部件安装完成YL-335B自动生产线的供料、装配、加工、分拣单元和输送单元的部分装配工作，并把这些工作单元安装在YL-335B的工作桌面上。

1、各工作单元装置侧部分的装配要求如下：⑴ 输送单元装置侧部分的机械部件安装、气路连接工作已完成，并已定位在工作台面上。

抓取机械手各气缸初始位置要求如下，如不符合请适当调整。

① 提升气缸处于下降位置，手臂伸缩气缸处于缩回位置。

② 摆动气缸处于右限位位置，气动手指处于松开状态。

⑵ 完成供料、装配、加工和分拣各单元装置侧部件的安装和调整以及工作单元在工作台面上定位。

各单元的装配效果图见附页图01～04。

2、YL-335B自动生产线各工作单元装置部分的安装位置如附页图05所示。

图中，长度单位为毫米，要求安装误差不大于1毫米。

(二)气路连接及调整2、按照图2～图5所示的供料、装配、加工和分拣单元的气动系统图完成该各工作单元的气路连接，并调整气路，确保各气缸运行顺畅和平稳。

图2 供料单元气动系统原理图图3 装配单元气动系统原理图 顶料气缸 推料气缸气源 汇流板图4 加工单元气动控制回路工作原理图图5 分拣单元气动控制回路工作原理图(三)电路设计和电路连接1、输送单元的电气接线已经完成，请根据工作任务的要求，设置松下A5伺服驱动器的参数。

2014年全国职业院校技能大赛中职组“机械装配技术”比赛样题任务书场次工位号注意事项1. 本试卷总分为100分，考试时间为4小时。

2．请首先按要求在答题纸密封处填写您的参赛证号码、场次、工位号等信息。

3．请仔细阅读题目要求，完成您的竞赛任务。

4．不要在试卷上乱写乱画，不要在标封区填写无关内容。

5．参赛选手如果对试卷内容有疑问，应当先举手示意，等待裁判人员前来处理。

6．选手在竞赛过程中应遵守竞赛规则和安全操作规程，如有违反按照相关规定处理。

7．竞赛过程中需裁判确认的部分，参赛选手须举手示意。

8．评分表中的数据用黑色水笔填写，表格中数据文字，涂改后无效。

9．选手应合理安排装调工作的顺序和时间。

一、装配前的准备工作1.分析图纸及任务书、根据图纸及任务书准备工量具。

2.工量具、零部件等放置有序。

3.根据图纸清点零件，并对零件进行清选、清理。

二、部件的装配与调试1．分度头模块（1）完成精密分度头模块的装配与调试。

（2）装配过程中装配工艺合理、装配方法正确。

（3）装配调试后需达到如下要求：1）调整蜗杆轴（22）的轴向窜动≤0.02mm，调整法兰盘1（50）的径向跳动≤0.03mm，端面跳动≤0.05mm，法兰盘2（53）的径向跳动≤0.03mm，端面跳动≤0.05mm，并以涂色法来检验蜗轮（45）与蜗杆（22）的相互位置以及啮合的接触斑点。

2）调整牙嵌式电磁离合器离（51）的同轴度≤0.04mm，两部分脱开后间隙调整到0.3mm~0.4mm。

3）调整斜齿轮2（64）与斜齿轮1（65）之间的齿侧间隙0.03mm~0.08mm。

4）装配调整好的分度头模块牙嵌式电磁离合器离（51）离、合顺畅自如，无联动或离合跳齿现象。

5）装配调整好的分度头模块工作台转盘（7）转动自如。

2．自动钻床进给机构（1）完成自动钻床进给机构的装配与调试。

（2）装配过程中装配工艺合理、装配方法正确。

（3）装配调试后需达到如下要求：1）导轨、滑块（31）与自动钻床进给机构用底板（30）基准面A的平行度≤0.01mm；两直线导轨之间的平行度≤0.01mm。

电压信号的变化这一原理实现的。

9、装车液压系统由动力元件、执行元件、控制元件、辅助元件、工作介质组成。

10、液压系统中起互锁和锁紧作用的是 单向阀 。

11、冬季环境温度过低时，液压油 粘度 将变大，会导致液压油缸动作缓慢，因此装车前要进行 热油循环 。

二、选择题(共15分，每题1分)1、以下（ C ）保护动作后不会使运行的胶带机立即停止。

A 、拉绳B 、溜槽堵塞C 、高煤位 2、下列设备中不属于特种设备的是（ A ）A 、农用车B 、压力容器C 、电梯D 、压力管道3、胶带机高压电机的启停是通过高压柜中的（ B ）实现的。

A 、真空断路器B 、真空接触器C 、高压熔断器 4、控制校验砝码升降的阀组按照机能分类的话，应该属于（ C ）。

A 、压力控制阀 B 、流量控制阀 C 、方向控制阀 5、以下属于液压动力元件的是（ A ）。

A 、液压泵B 、液压马达C 、液压油缸 6、胶带机传动装置中不包含以下（ C ）设备。

A 、高压电机B 、减速器C 、逆止器 7、（ B ）是称重仪表必须配置的标准电路板。

A 、开关量输出板 B 、显示板 C 、通信板8、从结构形式上看，装车系统中的液压动力泵属于（ B ）。

A 、齿轮泵B 、叶片泵C 、柱塞泵9、计算机屏幕显示的高压电机的电流随着煤量的变化而变化，说明电流信号是（B ）。

A、数字量信号B、模拟量信号C、开关量信号10、称重系统的校准过程是通过（A ）实现的。

A、称重仪表B、料位计C、校验砝码11、KSS装车系统中液压热油循环阀安装在（C ）上。

A、油加热器B、循环泵C、液压油缸12、拉姆齐2000系列称重仪表设置车皮吨位时，进入的是( C )菜单。

A、系统校准B、称重参数C、报警定义13、缓冲仓给料闸门打开、关闭的速度是通过液压系统中（C ）来调节的。

A、卸荷阀B、电磁阀C、节流阀14、国产装车系统中所使用称重传感器的额定量程是（B ）。

A、45吨B、50吨C、55吨15、现在装车系统中普遍使用的是（ C ）蓄能器。
