2016年CCNA第二学期第三章考试答案详解

第三章课后习题答案一、填空题1、核心层汇聚层接入层2、路由表3、园区网广域网远程连接4、10M 基带信号 500m5、86、网段中继设备第1、2、57、PVC SVC8、租用专线业务帧中继业务话音/传真业务9、分段管理灵活安全性10、144kbit/s 64kbit/s B 16kbit/s D11、隧道技术12、3013、带宽时延信道可信度信道占用率最大传输单元二、问答题1、分层设计的原则有两条：网络中因拓扑结构改变而受影响的区域应被限制到最小程度；路由器应传输尽量少的信息。

2、核心层设计应该注意：不要在核心层执行网络策略；核心层的所有设备应具有充分的可达性。

3、汇聚层设计目标有：隔离拓扑结构的变化；通过路由聚合控制路由表的大小。

4、绘制网络拓扑结构图时注意：选择合适的图符来表示设备；线对不能交叉、串接，非线对尽量避免交叉；终结处及芯线避免断线、短路；主要的设备名称和商家名称要加以注明；不同连接介质要使用不同的线型和颜色加以注明；标明制图日期和制图人。

5、ATM论坛规定了恒定比特率、实时可变比特率、非实时可变比特率、不指明比特率和可用比特率等5种服务类型。

6、划分VLAN的方式有基于端口划分VLAN；基于MAC地址划分VLAN；基于协议规则划分VLAN；基于网络地址划分VLAN。

7、减少wlan网络覆盖时的工程建设成本（利用现有的基站架高）、同时减少网络规划费用8、1. QOS【流控技术领域】 2. 数据缓存【数据缓存技术领域】 3. 传输协议优化【协议优化技术领域】 4. 数据压缩9、开放性原则可扩展性原则先进性与实用兼顾原则安全与可靠原则可维护性原则。

10、（1）园区网是网络的基本单元，是网络建设的起点，它连接本地用户，为用户联网提供了本地接入设施（2）园区网较适合与采用三层结构设计，通常规模较小的园区网只包括核心层和接入层，分布层被划入了核心层，尤其是在交换网络中是如此考虑的（3）园区网对线路成本考虑较少，对设备性能考虑的较多，追求较高的带宽和良好的扩展性（4）园区网的结构比较规整，有很多成熟的技术，如以太网、快速以太网、FDDI，也有许多新兴的技术，如吉比特以太网、ATM 网和WLAN等11、虚拟专用网（VPN）是一种采用隧道技术在公共网络上建立专用逻辑通信的连接方式，被广泛用于远程访问和企业Intranet/Extranet中。

计算机网络第三章四章测验题答案一、选择题（每小题2分，共40分）1、RIP规定，有限路径长度不得超过（A）。

A、15B、20C、40D、602、带碰撞检测的载波监听多路访问协议适用于（C）。

A、环型拓扑结构B、总线/树型拓扑结构C、总线型拓扑结构D、环型/总线型拓扑结构3、对于采用集线器连接的以太网，其网络逻辑拓扑结构为（B）。

A．总线结构C．环型结构B．星型结构D．以上都不是4、若两台主机在同一子网中，则两台主机的IP地址分别与它们的子网掩码相“与”的结果一定（B）A.为全0B.相同C.为全1D.不相同5、下列设备中，可隔绝广播风暴的是（D）A.集线器B.网桥C.MODEMD.路由器6、IEEE802.3物理层标准中的10BASE-T标准采用的传输介质（A）。

A．双绞线B．粗同轴电缆C．细同轴电缆D．光纤7、下列为合法的IP地址为（C）A.10.198.256.48B.172.168.210.256C.193.168.1.10D.210.254.10.08、子网掩码255.255.192.0所对应换网络前缀长度是(D)A.8B.15C.24D.189、路由器运行于OSI模型的（B）。

A．数据链路层B．网络层C．传输层D．应用层10、1个划分1000个子网的B类地址，其子网掩码为（C）A.255.255.0.0B.255.0.0.0C.255.255.255.192D.255.254.0.011、因特网中的IP地址由两部分组成，前面一个部分称为(D)A.帧头B.主机标识C.正文D.网络标识12、以下列出的IP地址中，不能作为源地址的是（C）。

A．0.0.0.0 B．127.0.0.1D．10.0.0.1C．100.255.255.25513、当网桥检测到一个数据包携带的目的地址与源地址属于同一个网段时，网桥会怎样处理？(B)A.把数据转发到网络的其他网段B.不再把数据转发到网络的其他网段C.在两个网段间传送数据D.在工作在不同协议的网络间传送数据14、采用CRC校验的生成多项式为G（某）=某+某1+某+1，它产生的校验码是（C）位。

第三章 数据链路层习题3-02 数据链路层中的链路控制包括哪些功能？答：数据链路层中的链路控制功能有：（1）链路管理。

（2）帧定界。

（3）流量控制。

（4）差错控制。

（5）将数据和控制信息区分开。

（6）透明传输。

（7）寻址。

习题3-03考察停止等待协议算法。

在接收结点，当执行步骤（4）时，若将“否则转到（7）”改为“否则转到（8）”，将产生什么结果？答：“否则”是指发送方发送的帧的N （S ）和接收方的状态变量V （R ）不同。

表明发送方没有收到接收方发出的ACK ，于是重传上次的帧。

若“转到（8）”，则接收方要发送NAK 。

发送方继续重传上次的帧，一直这样下去。

习题3-06 信道速率为4kb/s 。

采用停止等待协议。

传播时延ms t p 20=,确认帧长度和处理时间均可忽略。

问帧长为多少才能使信道利用率达到至少50%。

解：根据下图所示停等协议中的时间关系：在确认帧长度和处理时间均可忽略的情况下，要使信道利用率达到至少50%必须使数据帧的发送时间等于2倍的单程传播时延。

即：p f t t 2= 已知：C l t f f =，其中C 为信道容量，或信道速率。

f l 为帧长（以比特为单位）。

所以得帧长16004.040002=⨯=⨯≥⨯=p f f t C t C l bit习题3-09试证明：当用n 个比特进行编号时，若接收窗口的大小为1，则只有在发送窗口的大小WT ≤2n-1时，连续ARQ 协议才能正确运行。

答：（1）显然 WT 内不可能有重复编号的帧，所以WT ≤2n 。

设WT=2n ；（2）注意以下情况：发送窗口：只有当收到对一个帧的确认，才会向前滑动一个帧的位置；接收窗口：只有收到一个序号正确的帧，才会向前滑动一个帧的位置，且同时向发送端发送对该帧的确认。

显然只有接收窗口向前滑动时，发送端口才有可能向前滑动。

发送端若没有收到该确认，发送窗口就不能滑动。

（3）为讨论方便，取n=3。

并考虑当接收窗口位于0时，发送窗口的两个极端状态。

第3章
◆名词解释
流量控制：发送方发送数据的速率必须使接收方来得及接收，当收方来不及接收时，就必须及时控制发方发送数据的速率。

◆简答题
3．数据链路层协议几乎总是把FCS（冗余码）放在尾部，而不是放在头部，为什么？
答；CRC是在发送期间进行计算的。

一旦把最后一位数据送上外出线路，就立即把CRC编码附加在输出流的后面发出。

如果把CRC放在帧的头部，那么就要在发送之前把整个帧先检查一遍来计算CRC。

这样每个字节都要处理两遍，第一遍是为了计算检验码，第二遍是为了发送。

把CRC放在尾部就可以把处理时间减半。

4．滑动窗口怎样工作？
答；发送方每发送一帧后，待确认帧的数目便增1，相当于打开一个窗口。

每收到一个确认信息后，待确认帧的数目便减1，相当于关闭一个窗口。

当待确认帧的数目等于发送窗口尺寸时，发送方便停止发送新帧，以此来控制流量。

接收方准备接收一个帧也相当于打开一个窗口，正确接收一个帧相当于关闭一个窗口。

这样一发一收，使得发送方和接收方的打开的窗口位置一直在滑动，所以形象地称为滑动窗口。

☆计算ARQ协议的信道利用率
3-06 信道利用率：50%，帧长：160 bit
3-15 (1)1/251 (2)7/251 (3)127/251 (4)1。

ERouting Chapter 1 - CCNA Exploration: 路由协议和概念(版本4.0)1口令可用于限制对Cisco IOS 所有或部分内容的访问。

请选择可以用口令保护的模式和接口。

（选择三项）VTY 接口控制台接口以太网接口加密执行模式特权执行模式路由器配置模式2路由器从相连的以太网接口收到消息后，会更改哪项报头地址，再将消息从另一个接口发送出去？仅第 2 层源地址仅第 2 层目的地址仅第 3 层源地址仅第 3 层目的地址第 2 层源地址和目的地址第 3 层源地址和目的地址3请参见图示。

网络管理员已经为路由器连接到直连网络的接口配置了如图所示的IP 地址。

从路由器ping 相连网络上的主机之间相互ping 都会遭到失败。

此问题最可能的原因是什么？目的网络不存在。

路由器接口的IP 地址必须配置为网络地址而非主机地址。

必须使用no shutdown命令启用接口。

每个接口都必须使用clock rate命令配置4请参见图示。

主机 A ping 主机B。

当R4 收到对以太网接口的ping 时，哪两块报头信息包括在内？（选择两项。

）源IP 地址：192.168.10.129源IP 地址：BBBB.3333.5677源MAC 地址：5555.AAAA.6666目的IP 地址：192.168.10.33目的IP 地址：192.168.10.134目的MAC 地址：9999.DADC.12345网络管理员刚把新配置输入Router1。

要将配置更改保存到NVRAM，应该执行哪一条命令？Router1# copy running-config flashRouter1(config)# copy running-config flashRouter1# copy running-config startup-configRouter1(config)# copy running-config startup-configRouter1# copy startup-config running-configRouter1(config)# copy startup-config running-config6您需要配置图中所示的串行连接，必须在Sydney 路由器上发出以下哪条配置命令才能与Melbourne 站点建立连接？（选Sydney(config-if)# ip address 201.100.53.2 255.255.255.0Sydney(config-if)# no shutdownSydney(config-if)# ip address 201.100.53.1 255.255.255.224Sydney(config-if)# clock rate 56000Sydney(config-if)# ip host Melbourne 201.100.53.27请参见图示。

下列哪两项正确描述了管理距离与度量的概念？（选择两项。

）管理距离是指特定路由的可信度。

路由器会首先添加具有较大管理距离的路由。

网络管理员无法更改管理距离的值。

具有到目的地的最小度量的路由即为最佳路径。

度量总是根据跳数确定。

度量会根据所采用的第 3 层协议（如 IP 或 IPX）而发生变化。

Option 1 and Option 4 are correct.请参见图示。

下列关于 R1 如何确定与 R2 之间最佳路径的陈述中，哪一项正确？R1 会将使用网络 A 的 RIP 路由加入路由表，因为 RIP 的管理距离比 EIGRP 大。

R1 会将使用网络 A 的 RIP 路由加入路由表，因为 RIP 的路径开销比 EIGRP 低。

R1 会将使用网络 B 的 EIGRP 路由加入路由表，因为 EIGRP 的管理距离比 RIP 小。

R1 会将使用网络 B 的 EIGRP 路由加入路由表，因为 EIGRP 的路径开销比 RIP 低。

R1 会将 EIGRP 路由和 RIP 路由加入路由表，并在它们之间实施负载均衡。

2 points for Option 3下列关于无类路由协议的陈述，哪两项是正确的？（选择两项。

）在路由更新中发送子网掩码信息将完整的路由表更新发送给所有邻居受 RIP 第 1 版支持允许在同一拓扑结构中同时使用 192.168.1.0/30 和192.168.1.16/28 子网减少组织中可用地址空间的大小Option 1 and Option 4 are correct.网络管理员可使用下列哪一条命令来确定路由器是否启用了负载均衡？show ip protocolsshow ip routeshow ip interface briefshow ip interface2 points for Option 2存在下列哪两个条件时，使用距离矢量路由协议会比较有效？（选择两项。

）网络需要特殊的分层式设计网络必须能快速收敛网络使用的是集中星型拓扑结构网络使用的是平面设计相距最远的路由器之间超过 15 跳Option 3 and Option 4 are correct.路由协议有何作用？用于构建和维护 ARP 表。

1Which two statements correctly describe the concepts of administrative distanc metric? (Choose two.)Administrative distance refers to the trustworthiness of a particular route.A router first installs routes with higher administrative distances.The value of the administarive distance can not be altered by the networkRoutes with the smallest metric to a destination indicate the best path.The metric is always determined based on hop count.The metric varies depending which Layer 3 protocol is being routed, such as2Refer to the exhibit. Which statement correctly describes how R1 will determinepath to R2?R1 will install a RIP route using network A in its routing table because theadministrative distance of RIP is higher than EIGRP.R1 will install a RIP route using network A in its routing table because the pafrom RIP is lower than EIGRP.R1 will install an EIGRP route using network B in its routing table because th administrative distance of EIGRP is lower than RIP.R1 will install an EIGRP route using network B in its routing table because th cost from EIGRP is lower than RIP.R1 will install an EIGRP route and a RIP route in its routing table and load b between them.3 Which two statements are true regarding classless routing protocols? (Choosesends subnet mask information in routing updatessends complete routing table update to all neighborsis supported by RIP version 1allows for use of both 192.168.1.0/30 and 192.168.1.16/28 subnets in the sareduces the amount of address space available in an organization4 Which command would the network administrator issue to determine if load balin effect on a router?s how ip protocolss how ip routes how ip interface briefs how ip interface5 Which two conditions would create a setting where the use of a distance-vectorprotocol would be efficient? (Choose two.)the network requires a special hierarchical designfast convergence of the network is crucialthe network is using a hub and spoke topologythe network is using a flat designthere are more than 15 hops between the most distant routers6 What is the purpose of a routing protocol?It is used to build and maintain ARP tables.It provides a method for segmenting and reassembling data packets.It allows an administrator to devise an addressing scheme for the network.It allows a router to share information about known networks with other route It provides a procedure for encoding and decoding data into bits for packet forwarding.7 Which of the following best describes the operation of distance vector routing pThey use hop count as their only metric.They only send out updates when a new network is added.They send their routing tables to directly connected neighbors.They flood the entire network with routing updates.8 What attribute is associated with link-state routing protocols?split horizonpoison reverselow processor overheadshortest-path first calculations9 Why is fast convergence desirable in networks that use dynamic routing protocRouters will not allow packets to be forwarded until the network has converg Hosts are unable to access their gateway until the network has converged.Routers may make incorrect forwarding decisions until the network has conv Routers will not allow configuration changes to be made until the network ha converged.10 Which of the following conditions must be met in order for a network to have conThe routers in the network are operating with dynamic routing protocols.The routers in the network are operating with compatible versions of IOS.The routers in the network are operating with the same routing tables.The routers in the network are operating with consistent routing knowledge.11 Which two statements are true regarding metrics? (Choose two.)RIP uses bandwidth as a metric.OSPF uses delay as a metric.EIGRP uses bandwidth as a metric.OSPF uses cost based on bandwidth as a metric.RIP uses delay as a metric.EIGRP uses hop count only as a metric.12 Which two statements are true regarding the advantages of the use of static routes? (Choosincreased securityreduced effort in configuring routesthe administrator maintains control over routingeasier to implement in a growing networkreduces the chance of routing errorsincreased router resource usage13 The following line of code is displayed in a routing table:R 209.165.201.0/24 [120/2] via 192.168.252.2, 00:00:16, S0/0/0What can be concluded from this output?A packet destined for host 192.168.252.2 will be forwarded out the interface connected t209.165.201.0/24.The value, 120, is used to determine the best path when a router has more than one rou protocol configured for the same destination network.This route was manually configured using the ip route command.192.168.252.2 is an interface on the router that produced this output.14 What will be the result of the following commands?ORL(config)# interface fastethernet 0/0ORL(config-if)# ip address 172.16.3.1 255.255.255.0ORL(config-if)# no shutdownThe 172.16.3.0 network will be routed by any dynamic routing protocol automatically.A routing table entry is made to the 172.16.3.0 network with a code of "C".A static route is required to route traffic to the 172.16.3.0 network.The commands will be saved to the startup-configuration automatically.15 An engineer creates a static route by entering the Router(config)# ip route 10.0.0.0 255.255192.168.1.2 command. What can be concluded about this route?The administrative distance of this route is 1.192.168.1.2 is the address of an interface on this router.This route will display as a directly connected network in the routing table.Packets with a destination IP address of 192.168.1.2 will be forwarded to the 10.0.0.0/24 first.16Refer to the exhibit. Router1 and Router2 are running EIGRP. All interfaces are operational a packets can be forwarded between all networks. What information will be found in the routing Router1?Router1 will have 6 directly connected networks.The administrative distance of the route to network 172.16.0.0 will be 90.The metric for routes to 172.16.0.0 will be 1.The interface that is used to forward packets to 172.16.0.0 will always be the S0/1 interfa 17 The following line of code is present in the routing table:O 10.16.1.0/27 [110/129] via 192.168.1.5, 00:00:05, Serial0/0/1What does the number 129 indicate in this output?The cost for this link has a value of 129.The clock rate on this serial interface is set to 129,000.The next-hop router is 129 hops away from this router.This route has been updated 129 times in this routing table.18 A growing medium-sized manufacturing company recently began to have routing instability iscompany uses static routes and has a mixture of over 30 Cisco and non-Cisco routers. The n administrator has decided to convert the network to dynamic routing. What characteristics of should be considered in this selection process?Distance vector routing protocols, such as RIP, converge more quickly than do link-state protocols.EIGRP can be used on all of the routers in the company.OSPF can be used between the routers.An exterior routing protocol, such as BGP, is recommended for growing companies.19Refer to the exhibit. If RIP is the routing protocol, what is the value metric from router A to network 192.168.5.0/24?345662472420 A router learns two paths with equal metrics to a destination network via the RIP routing protwill the router handle packets to the destination network?The router will install the first route it learned into the routing table.The router will install both routes in the routing table and load balance between the two.The router will put the first route in the routing table, and denote the second route as a ba route.The router will pick the path with the higher bandwidth and will place it in the routing tabl。

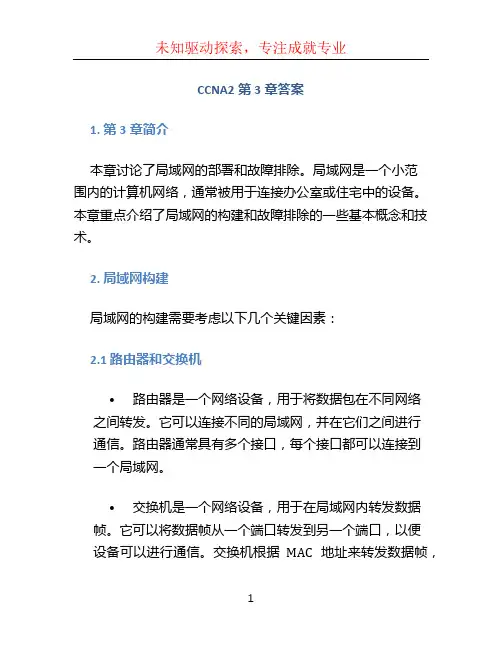

CCNA2第3章答案1. 第3章简介本章讨论了局域网的部署和故障排除。

局域网是一个小范围内的计算机网络，通常被用于连接办公室或住宅中的设备。

本章重点介绍了局域网的构建和故障排除的一些基本概念和技术。

2. 局域网构建局域网的构建需要考虑以下几个关键因素：2.1 路由器和交换机•路由器是一个网络设备，用于将数据包在不同网络之间转发。

它可以连接不同的局域网，并在它们之间进行通信。

路由器通常具有多个接口，每个接口都可以连接到一个局域网。

•交换机是一个网络设备，用于在局域网内转发数据帧。

它可以将数据帧从一个端口转发到另一个端口，以便设备可以进行通信。

交换机根据MAC地址来转发数据帧，这使得局域网中的设备可以直接通信，而不需要经过路由器。

2.2 VLAN•VLAN（Virtual Local Area Network）是一种将局域网分割为多个虚拟网络的技术。

每个VLAN都有自己的逻辑分组，并且设备只能与同一VLAN中的设备进行通信。

VLAN可以提高网络的性能和安全性。

•VLAN可以通过交换机进行配置。

管理员可以将不同的端口分配给不同的VLAN，从而实现不同设备之间的逻辑隔离。

2.3 IP地址规划•IP地址是互联网上的设备进行通信的唯一标识符。

在构建局域网时，我们需要使用IP地址来唯一标识每个计算机或设备。

•IP地址可以手动配置，也可以通过DHCP服务器进行自动分配。

3. 局域网故障排除在网络运行过程中，可能会出现一些故障。

在这种情况下，我们需要进行故障排除来找出问题所在，并采取相应的措施进行修复。

以下是一些常见的局域网故障排除步骤：3.1 确定问题范围首先，我们需要确定问题的范围。

问题可能只影响特定的设备或特定的网络部分。

通过确定问题的范围，我们可以更方便地定位故障的根源。

3.2 确认基本连接检查设备之间的物理连接是否正确。

确保电缆连接可靠，并且没有松动或损坏。

3.3 使用ping工具测试连接使用ping工具测试设备之间的连通性。

计算机网络第三章课后答案第三章3-01 数据链路( 即逻辑链路) 与链路( 即物理链路) 有何区别?“电路接通了”与”数据链路接通了”的区别何在?答：数据链路与链路的区别在于数据链路出链路外，还必须有一些必要的规程来控制数据的传输，因此，数据链路比链路多了实现通信规程所需要的硬件和软件。

“电路接通了”表示链路两端的结点交换机已经开机，物理连接已经能够传送比特流了，但是，数据传输并不可靠，在物理连接基础上，再建立数据链路连接，才是“数据链路接通了”，此后，由于数据链路连接具有检测、确认和重传功能，才使不太可靠的物理链路变成可靠的数据链路，进行可靠的数据传输当数据链路断开连接时，物理电路连接不一定跟着断开连接。

3-02 数据链路层中的链路控制包括哪些功能? 试讨论数据链路层做成可靠的链路层有哪些优点和缺点.答：链路管理帧定界流量控制差错控制将数据和控制信息区分开透明传输寻址可靠的链路层的优点和缺点取决于所应用的环境：对于干扰严重的信道，可靠的链路层可以将重传范围约束在局部链路，防止全网络的传输效率受损；对于优质信道，采用可靠的链路层会增大资源开销，影响传输效率。

3-03 网络适配器的作用是什么?网络适配器工作在哪一层?答：适配器（即网卡）来实现数据链路层和物理层这两层的协议的硬件和软件网络适配器工作在TCP/IP协议中的网络接口层（OSI 中的数据链里层和物理层）3-04 数据链路层的三个基本问题(帧定界、透明传输和差错检测)为什么都必须加以解决？答：帧定界是分组交换的必然要求，透明传输避免消息符号与帧定界符号相混淆，差错检测防止合差错的无效数据帧浪费后续路由上的传输和处理资源3-05 如果在数据链路层不进行帧定界，会发生什么问题？答：无法区分分组与分组，无法确定分组的控制域和数据域，无法将差错更正的范围限定在确切的局部3-06 PPP协议的主要特点是什么？为什么PPP 不使用帧的编号？PPP 适用于什么情况？为什么PPP 协议不能使数据链路层实现可靠传输？答：简单，提供不可靠的数据报服务，检错，无纠错不使用序号和确认机制地址字段A 只置为 0xFF。

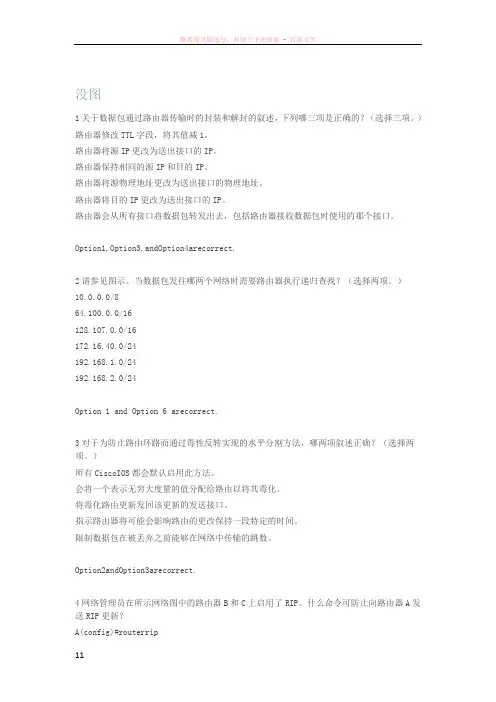

没图1关于数据包通过路由器传输时的封装和解封的叙述，下列哪三项是正确的？（选择三项。

）路由器修改TTL字段，将其值减1。

路由器将源IP更改为送出接口的IP。

路由器保持相同的源IP和目的IP。

路由器将源物理地址更改为送出接口的物理地址。

路由器将目的IP更改为送出接口的IP。

路由器会从所有接口将数据包转发出去，包括路由器接收数据包时使用的那个接口。

Option1,Option3,andOption4arecorrect.2请参见图示。

当数据包发往哪两个网络时需要路由器执行递归查找？（选择两项。

）10.0.0.0/864.100.0.0/16128.107.0.0/16172.16.40.0/24192.168.1.0/24192.168.2.0/24Option 1 and Option 6 arecorrect.3对于为防止路由环路而通过毒性反转实现的水平分割方法，哪两项叙述正确？（选择两项。

）所有CiscoIOS都会默认启用此方法。

会将一个表示无穷大度量的值分配给路由以将其毒化。

将毒化路由更新发回该更新的发送接口。

指示路由器将可能会影响路由的更改保持一段特定的时间。

限制数据包在被丢弃之前能够在网络中传输的跳数。

Option2andOption3arecorrect.4网络管理员在所示网络图中的路由器B和C上启用了RIP。

什么命令可防止向路由器A发送RIP更新？A(config)#routerripA(config-router)#passive-interfaceS0/0B(config)#routerripB(config-router)#network192.168.25.48B(config-router)#network192.168.25.64A(config)#routerripA(config-router)#nonetwork192.168.25.32B(config)#routerripB(config-router)#passive-interfaceS0/0A(config)#norouterrip2pointsforOption45请参见图示。
