巴歇尔槽水位与流量对照表、探头安装位置要求表

巴歇尔槽尺寸表
巴歇尔槽是一种用于测量液体流量的设备。

它的流量范围从0.3吨/小时到3960吨/小时，使用的渠道宽度和高度分别为200毫米x250毫米到1500毫米x1200毫米，水位范围从15
毫米到750毫米，临界淹没度为0.5%到0.6%。

常用型号规格明渠流量计安装尺寸如上表所示。

巴歇尔槽是一种流量计，用于测量液体的流量。

它的流量范围很广，从0.3吨/小时到3960吨/小时不等。

使用的渠道宽度和高度也有很大的变化范围，从200毫米x250毫米到1500毫米x1200毫米不等。

水位范围从15毫米到750毫米不等，临界淹没度为0.5%到0.6%。

常用型号规格明渠流量计安装尺寸如上表所示。

值得注意的是，巴歇尔槽的安装尺寸和流量参数都有所不同。

安装尺寸涵盖了喉道段、收缩段和扩散段，而流量参数包括C和n值。

这些参数的具体数值如上表所示。

需要注意的是，巴歇尔槽的安装尺寸和流量参数会因型号规格而异。

安装尺寸包括喉道段、收缩段和扩散段，而流量参数包括C和n值。

具体数值可以参考上表。

巴歇尔槽(Parshall flume)的原型是文丘里水槽,后者的实验是VM.Cone于1915年在美国的科罗拉多洲开始进行的。

1922年F;.L.Parshall对此进行了根本性的变革,制作了现在通用的巴歇尔槽。

以后又多次重复了水力学实验,制成了尺寸为1英寸到50英寸的各种量水槽。

巴歇尔槽名字是1929年美国土木学会命名的。

此后,英国、瑞士、意大利、印度、阿根廷等许多国家也提出了各种类型的文丘利水槽的设计方案并进行了实验,但巴歇尔槽仍是文丘利水槽中最普及的水槽。

总得来说,巴歇尔槽形状复杂,比堰的价格高,而且为了提高精度要求量水槽的各部分尺寸准确,这是其缺点。

但也有这样一些其它测量装置无法比拟的优点:水位损失小(约为堰的四分之一)、水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小等,所以被用来测量农业用水、工业用水等其它液体的流量。

巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。

收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反,其结构如图下图所示。

其它常数项需要实验确定,一般情况如下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E 根据渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。

量水槽上下游护底长都为槽底高H 的函数:上游护底L,二4H;下游护底L,=(6^-8) H;同时,由于量水槽内流速较大,喉道中水面的波动也很大,直接在槽中测定水位有困难。

因此,在槽壁设置后观测井,安量测水尺。

井底比槽槛要低20-25cm,测井与量水槽可用平置的金属管或混凝土管连接,管子的中心线应高出槽底3cm,上游水尺位于喉道上游距喉道首端((2/3)A处,下游水尺位于喉道末端以上5cm的槽壁处,详细尺寸见图1一1。

上下游水尺零点与槽底高要齐平,观测井要无漏水现象,井中经常理泥沙,井上加盖,避免杂物入内。

用途与明渠流量计(WL-1A 型超声波明渠流量计)配合使用，把明渠内流量的大小转成液位的高低。

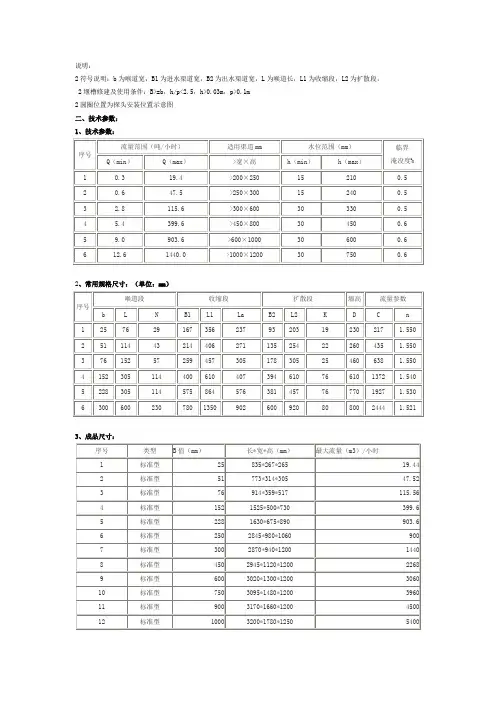

说明：2符号说明：b为喉道宽，B1为进水渠道宽，B2为出水渠道宽，L为喉道长，L1为收缩段，L2为扩散段， 2堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m2圆圈位置为探头安装位置示意图二、技术参数：1、技术参数：2、常用规格尺寸：（单位：mm）3、成品尺寸：13 标准型1200 3320*2020*1250 720014 标准型1500 3470*2380*1250 900015 标准型1800 3620*2740*1250 10800三、安装步骤：1、明渠土建安装准备在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。

A、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。

B、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

C、巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

注意事项•巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

•巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

•巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

（参见下图）•巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段。

巴歇尔槽构造图类别序号喉道段收缩段扩散段墙高b L N B1 L1 La B2 L2 K D小型1 0.025 0.076 0.029 0.167 0.356 0.237 0.093 0.203 0.019 0.232 0.051 0.114 0.043 0.214 0.406 0.271 0135 0.254 0.022 0.263 0.076 0.152 0.057 0.259 0.457 0.305 0.178 0.305 0.025 0.464 0.152 0.305 0.114 0.400 0.610 0.407 0.394 0.610 0.076 0.615 0.228 0.305 0.114 0.575 0.864 0.576 0.381 0.457 0.076 0.77标准型6 0.25 0.60 0.23 0.78 1.325 0.883 0.55 0.92 0.08 0.807 0.30 0.60 0.23 0.84 1.350 0.902 0.60 0.92 0.08 0.958 0.45 0.60 0.23 1.02 1.425 0.948 0.75 0.92 0.08 0.959 0.60 0.60 0.23 1.20 1.500 1.0 0.90 0.92 0.08 0.9510 0.75 0.60 0.23 1.38 1.575 1.053 1.05 0.92 0.08 0.95。

MultiRanger200明渠流量计设置要求-----Pa P001=6 运行OCM明渠流量计模式P002=1 物料：液体或平坦的固体表面P003=3 测量响应速度：快速（10米/分钟）。

可根据实际要求来设置。

P004=112 探头型号：XRS-5 （根据型号来设置）P005=1 单位：米P006 零点P007 量程P060=2 小数点位置（流速）默认为2P110=1 点#1表示探头1（探头接线位置）P200=2 毫安输出量程 4到20毫安P201=5 毫安功能 5表示OCM流量P202=1 毫安输出分配 输出1P323=显示累积器的前4位，为0时即可复位。

P322=显示累积器的后4位，为0是即可复位。

P600=1 主测量设置，1为指数型的，巴歇尔槽属于这类型中的一种。

P601 流量指数，到巴歇尔槽参数PDF文件中，根据喉宽找到对应“n”的值。

P602 主测量设备尺寸，输入喉宽值。

P603 最大水头 hmax 参照巴歇尔槽参数PDF文件。

P604 最大流速 Qmax (同上）P605 零头水位 hmin （同上）P606 时间单位 1-秒 2-分 3-小时 4-天（默认为天）P607 流速小数位 0-没有 1-1位 2-2位 3-3位P608=0 流速单位 P600=1或5时，默认为0（巴歇尔槽）这个单位P005和P606有关。

P630=3 LCD累加因数（累积流量值的倍数）P633 LCD累加小数位 0-没有 1-1位 2-2位 3-3位P735=1 背光灯开P737=2 LCD累加值在显示去显示8位。

P800 近盲区 一般为0.300米附：参照相关文件MultiRanger200明渠流量计中文说明书P82--P89（巴歇尔槽）MultiRanger200明渠流量计LCD主屏幕为累加流量，下面副屏幕为瞬时流量或物位（手操器直接按3置要求-----Parshall巴歇尔槽手操器直接按3-物位，4-瞬时流量）。

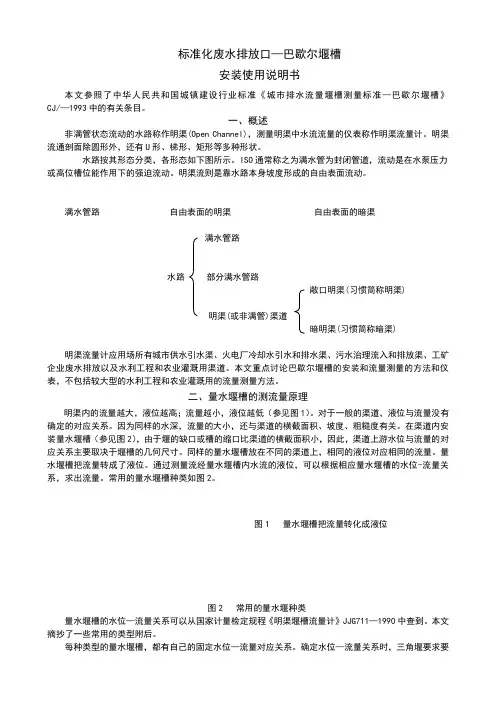

标准化废水排放口—巴歇尔堰槽安装使用说明书本文参照了中华人民共和国城镇建设行业标准《城市排水流量堰槽测量标准—巴歇尔堰槽》CJ/—1993中的有关条目。

一、概述非满管状态流动的水路称作明渠(Open Channel)，测量明渠中水流流量的仪表称作明渠流量计。

明渠流通剖面除圆形外，还有U形、梯形、矩形等多种形状。

水路按其形态分类，各形态如下图所示。

ISO通常称之为满水管为封闭管道，流动是在水泵压力或高位槽位能作用下的强迫流动。

明渠流则是靠水路本身坡度形成的自由表面流动。

满水管路自由表面的明渠自由表面的暗渠满水管路水路部分满水管路敞口明渠(习惯简称明渠)明渠(或非满管)渠道暗明渠(习惯简称暗渠)明渠流量计应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

本文重点讨论巴歇尔堰槽的安装和流量测量的方法和仪表，不包括较大型的水利工程和农业灌溉用的流量测量方法。

二、量水堰槽的测流量原理明渠内的流量越大，液位越高；流量越小，液位越低（参见图1）。

对于一般的渠道，液位与流量没有确定的对应关系。

因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。

在渠道内安装量水堰槽（参见图2），由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。

同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。

量水堰槽把流量转成了液位。

通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。

常用的量水堰槽种类如图2。

图1 量水堰槽把流量转化成液位图2 常用的量水堰种类量水堰槽的水位—流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711—1990中查到。

本文摘抄了一些常用的类型附后。

每种类型的量水堰槽，都有自己的固定水位—流量对应关系。

确定水位—流量关系时，三角堰要求要有渠道宽B 、开口角度、上游堰坎高p 的参数；矩形堰要有渠道宽B 、开口宽b 、上游堰坎高p 的参数；而巴歇尔槽只要求有喉道宽度的参数b 。

.
巴歇尔槽构造如图十五。

按《巴歇尔槽构造尺寸表》将图中的ｂ，Ｌ１，Ｌａ，Ｌ，Ｌ２，Ｂ１，Ｂ２，Ｄ，Ｎ，Ｋ数据填入。

巴歇尔槽的水位-流量关系如“巴歇尔槽参数”表所示。

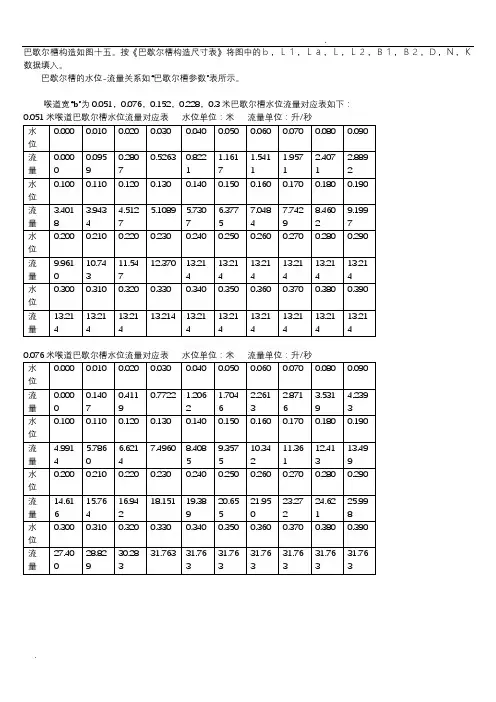

喉道宽“b”为0.051，0.076，0.152，0.228，0.3米巴歇尔槽水位流量对应表如下：
0.051米喉道巴歇尔槽水位流量对应表水位单位：米流量单位：升/秒
.
3
十二、安装方法
5
图十五、巴歇尔槽的构造
2. 安装探头
超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。

探头发声的一面要对准水面。

可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。

巴歇尔槽水位观测点在距喉道2/3收缩段长位置(图十五的La)；三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。

（图十六）
安装探头时，要注意超声波的盲区。

最高水面距离探头底面要大于0.4m，相当于校正棒的下端离最高水面不能小于0.1m。

图十六、探头的安装方法
7。
